BEDIENUNGSANLEITUNG Sonetto Wall Sonus Faber

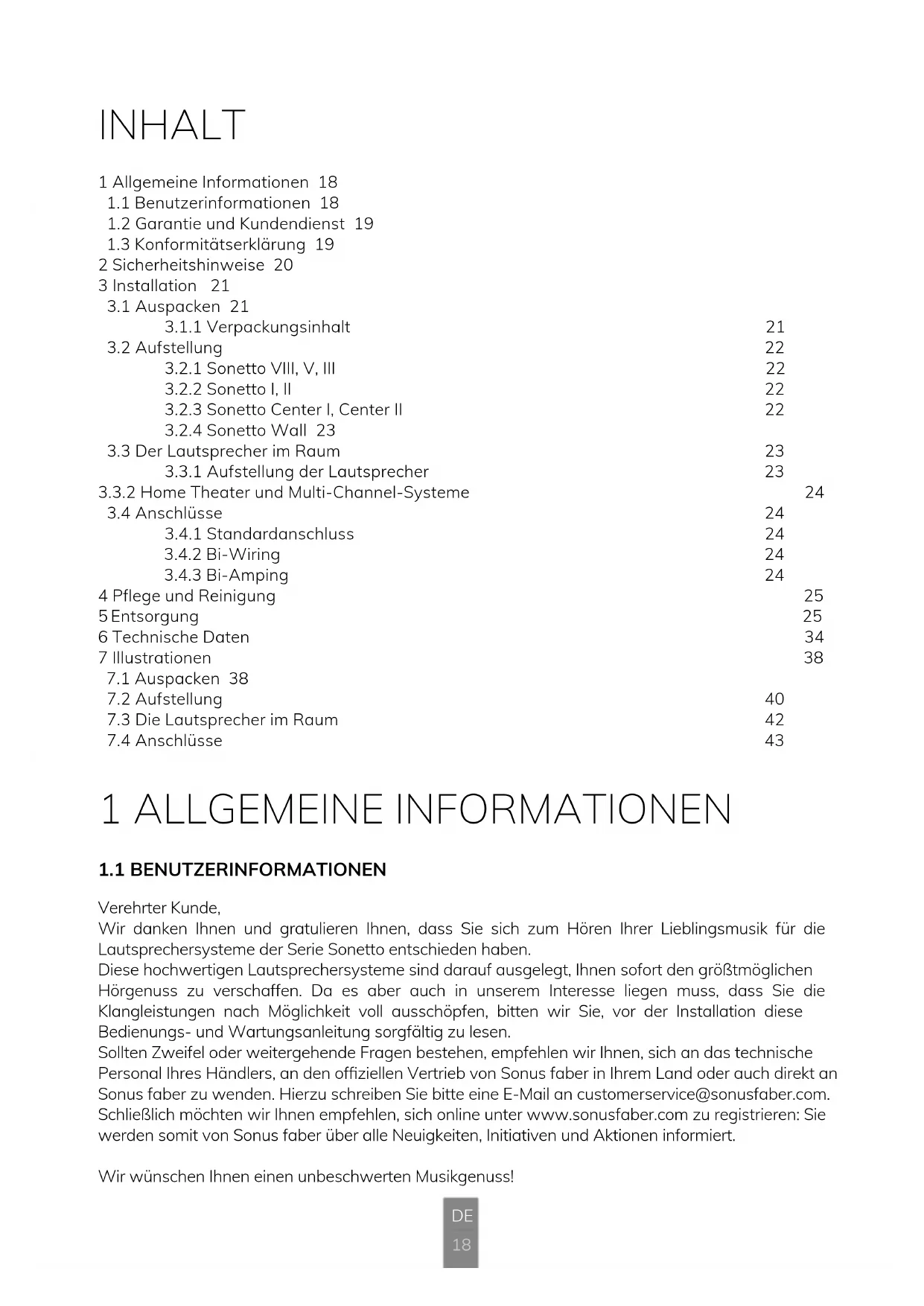

1 ALLGEMEINE INFORMATIONEN INHALT Verehrter Kunde, Wir danken Ihnen und gratulieren Ihnen, dass Sie sich zum Hören Ihrer Lieblingsmusik für die Lautsprechersysteme der Serie Sonetto entschieden haben. Diese hochwertigen Lautsprechersysteme sind darauf ausgelegt, Ihnen sofort den größtmöglichen Hörgenuss zu verschaffen. Da es aber auch in unserem Interesse liegen muss, dass Sie die Klangleistungen nach Möglichkeit voll ausschöpfen, bitten wir Sie, vor der Installation diese Bedienungs- und Wartungsanleitung sorgfältig zu lesen. Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Händlers, an den ofziellen Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sie bitte eine E-Mail an [e-mail]. Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrieren: Sie werden somit von Sonus faber über alle Neuigkeiten, Initiativen und Aktionen informiert. Wir wünschen Ihnen einen unbeschwerten Musikgenuss! 1 Allgemeine Informationen 18

1.1 Benutzerinformationen 18

1.2 Garantie und Kundendienst 19

1.3 Konformitätserklärung 19

3.1.1 Verpackungsinhalt 21

3.3 Der Lautsprecher im Raum 23

3.3.1 Aufstellung der Lautsprecher 23

3.3.2 Home Theater und Multi-Channel-Systeme 24

4 Pege und Reinigung 25 5 Entsorgung 25 6 Technische Daten 34 7 Illustrationen 38

7.3 Die Lautsprecher im Raum 42

Die Firma Sonus faber S.p.A mit Sitz in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italien, erklärt unter ihrer alleinigen Verantwortung, dass die passiven Lautsprechersysteme Sonetto Modelle VIII, V, III, II, I, Center I, Center II, Wall auf die sich diese Erklärung bezieht, folgenden Vorgaben entsprechen: Richtlinien: 2014/30/UE (EMV) Elektromagnetische Verträglichkeit. 2011/65/UE (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. 2012/19/UE (WEEE) Elektro- und Elektronik-Altgeräte. 2006/1907/CE (REACH) Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe. Normen:

Einrichtungen für Audio-/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen. DIN EN 55013:2014 Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik - Funkstöreigenschaften - Grenzwerte und Prüfverfahren.

1.3 KONFORMITÄTSERKLÄRUNG

Die Lautsprechersysteme Sonetto wurden n2ach höchsten Qualitätsanforderungen konzipiert und hergestellt. Es ist zwar unwahrscheinlich, aber möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprechersysteme natürlich Garantie geleistet. Es gelten die Bestimmungen in dem Land, in dem das Produkt erworben wurde. Wenden Sie sich in diesem Fall an den Sonus faber-Händler, bei dem Sie das Produkt erworben haben, oder an den Sonus faber-Vertrieb Ihres Landes; Sie nden alle Kontakte auf unserer Webseite:

• https://www.sonusfaber.com/distributori-store/

• https://www.sonusfaber.com/en/distributors-stores/ Des Weiteren möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:

• The Die Garantie deckt etwaige Baufehler der Lautsprecher ab;

• Bitte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu können.

• Bewahren Sie die Originalverpackung der Lautsprechersysteme auf, um sie beim Einschicken zum Kundenservice unbeschadet transportieren zu können.

• Den Lautsprechersystemen muss eine Beschreibung der aufgetretenen Funktionsstörung bzw. des Defekts beigelegt werden. Bei folgenden Bedingungen verliert die Garantie ihre Gültigkeit:

• Das Produkt wurde unabhängig vom autorisierten Kundendienstzentrum von Sonus faber zerlegt oder verändert;

• Das Produkt wurde entgegen den Vorgaben in diesem Handbuch unsachgemäß gebraucht.

2 SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanweisung bewahren Sie sie zum Nachschlagen an einem geeigneten Ort auf.

• Stellen Sie die Füße des Geräts so ein, dass die größtmögliche Stabilität gewährleistet ist.

• Vermeiden Sie es, Gegenstände auf die Lautsprecher zu legen, die ihre Stabilität beeinträchtigen können.

• Falls ein Lautsprecher auf nicht passiven Bauteilen (z. B. Hängeböden, Holzpodeste usw.) oder zu wand montage, aufgestellt wird, ist vorher zu prüfen, ob diese das Gewicht der Lautsprecher tragen können. Kontrollieren Sie außerdem, ob genügend Reibung vorhanden ist, um eine Bewegung des Lautsprechers durch Vibrationen, die während des Betriebs entstehen, zu verhindern.

• Stellen Sie keine Gegenstände auf den Lautsprecher, die Flüssigkeiten, entzündliche Stoffe oder Stoffe enthalten, die in den üssigen Zustand übergehen können.

• Gehen Sie nach einem der in der Bedienungsanleitung angegebenen Anschlusspläne vor. Der parallele Anschluss zweier oder mehrerer Lautsprecher kann Ihren Verstärker beschädigen. Im Zweifelsfall fragen Sie bitte beim Händler Ihres Vertrauens nach.

• Beim Betrieb der Audio-Anlage vermeiden Sie bitte das Hören mit zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher. Bleibende Gehörschäden können die Folge sein. Halten Sie Kinder stets in einem Sicherheitsabstand von mindestens 50 cm vom Lautsprechersystem fern.

• In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte wie Bildschirme oder Bildröhren-Fernseher stören kann, wenn diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollte dies der Fall sein, stellen Sie die Geräte in größerem Abstand zu den Lautsprechern auf. Kreditkarten oder andere Karten mit Magnetstreifen nicht auf das Lautsprechersystem legen.

• Die Technik für den Betrieb der Lautsprecher basiert auf den Grundsätzen des Elektromagnetismus. Der Benutzer sollte deshalb gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können. Vermeiden Sie es, Sende- und Empfangseinrichtungen wie etwa Mobiltelefone, schnurlose Telefone oder Teile von Gegensprechanlagen auf dem Lautsprechermöbel abzulegen.

• Die Lautsprecher nicht direkt an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V, 70.7 V oder ähnliches) anschließen. Dies könnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder die Verstärkersteuereinheit beschädigen.

• Audio- und Stromkabel nicht nebeneinander verlegen. In der Nähe des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. In diesem Fall sollten Audio- und Stromkabel separat voneinander verlegt werden. DIN EN 55020:2016 Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik - Störfestigkeitseigenschaften - Grenzwerte und Prüfverfahren.

DIN EN 61000-6-1:2013

Elektromagnetische Verträglichkeit (EMV) Teil 4-3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder.

DIN EN 61000-6-3:2014

Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Arcugnano, 20/09/2017 Filippo Fanton - CEO21

3 INSTALLATION Die Lautsprecher mit beiden Händen gut festhalten, damit sie nicht fallen. Werden die beschriebenen Vorgänge von zwei Personen ausgeführt, sind mehr Sicherheit und eine bequemere Handhabung gewährleistet. Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diesen Materialien nicht mit dem gewöhnlichen Hausmüll, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum. Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich auf. Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr. Gehen Sie beim Auspacken wie folgt vor. Beachten Sie dazu die Abbildungen in Kapitel 7. Halten Sie sich an folgende allgemeine Vorgabe, siehe Abb. 1a, 1b, 1c:

• Die Verpackung mit einem Cutter öffnen. Die Klinge nicht ganz durchdrücken, um Schäden am Inhalt zu vermeiden

• Heben Sie das Verpackungsmaterial für einen möglichen zukünftigen Transport auf

• Tragen Sie beim Öffnen der Verpackung keine Uhren, Armbänder, Ringe oder Ähnliches, damit die Lautsprecherboxen und ihre Oberächen nicht verkratzen können. Gleiches gilt für mögliche Metallteile an der getragenen Kleidung wie etwa Reißverschlüsse, Knöpfe, Gürtelschnallen, Nieten, usw.

Sonetto VIII Sonetto V Sonetto III 8 Stifte 8 Stifte 8 Stifte 8 Stiftunterlagen 8 Stiftunterlagen 8 Stiftunterlagen 8 Stifte-Anker 8 Stifte-Anker 8 Stifte-Anker 2 Blenden 2 Blenden 2 Blenden 2 Staubabdeckungen aus Stoff 2 Staubabdeckungen aus Stoff 2 Staubabdeckungen aus Stoff 2 Montageplatten 8 Füße 8 Füße 16 Verriegelungsschrauben 16 Verriegelungsschrauben 16 Verriegelungsschrauben 2 Brücken 2 Brücken 2 Brücken 1 Inbusschlüssel 1 Inbusschlüssel 1 Inbusschlüssel 1 Handbuch 1 Handbuch 1 Handbuch Sonetto I Sonetto II 2 Blenden 2 Blenden 2 Staubabdeckungen aus Stoff 2 Staubabdeckungen aus Stoff 2 Brücken 2 Brücken 1 Handbuch 1 Handbuch

3.1.1 VERPACKUNGSINHALT

Neben den Lautsprecherboxen gehört Folgendes zum Packungsinhalt:22

Packungsinhalt der Stand-Ausführungen (2 Sets): Wenn eines oder mehrere dieser Produkte fehlen, wenden Sie sich an den Händler, bei dem der Kauf getätigt wurde Sonetto Stand 8 Stifte 8 Stiftunterlagen 10 Unterlegscheiben 10 Sechskant-Einbauschrauben 14 Schrauben mit abgeschrägtem Kopf 1 Inbusschlüssel Sonetto Center I Sonetto Center II Sonetto Wall 1 Blende 1 Blende 1 Blende 1 Staubabdeckung aus Stoff 1 Staubabdeckung aus Stoff 1 Staubabdeckung aus Stoff 1 Montageplatte 1 Montageplatte 2 Bügel 2 Brücken 2 Brücken 2 Kreuzschrauben + Dübel 1 Handbuch 1 Handbuch 4 Kreuzschrauben für Holz 6 Unterlegscheiben 2 Muttern 2 Verriegelungsschrauben 1 Inbusschlüssel 1 Handbuch Befolgen Sie die jeweiligen Anweisungen für Ihr Lautsprechermodell. Beachten Sie dazu die Abbildungen in Kapitel 7.

Für diese bodenstehenden Lautsprecher ist eine Montageplatte vorgesehen. Den Lautsprecher wie nachfolgend beschrieben montieren. Siehe Abb. 2.

1. Den Lautsprecher mit dem oberen Schutzgehäuse nach unten aufstellen

2. Die Verriegelungsschrauben der Montageplatte am Lautsprechergehäuse festschrauben.

3. Die Stifte festschrauben.

Die Montageplatte des Lautsprechers aufsetzen, siehe Abb. 4. Die Montageplatte verleiht dem Lautsprecher Stabilität und ermöglicht eine korrekte Ausrichtung. Die Regal-Lautsprecher eignen sich zur Aufstellung auf einem Ständer (empfohlen). Den Ständer und die Lautsprecher auf den Ständern wie nachfolgend beschrieben montieren. Siehe Abb. 3.

1. Die Verriegelungsschrauben der oberen Montageplatte des Ständers festschrauben

2. Die Verriegelungsschrauben der unteren Montageplatte des Ständers festschrauben

3. Die kegelförmigen Stifte an der unteren Montageplatte des Ständers festschrauben

4. Den Lautsprecher auf der oberen Montageplatte des Ständers festschrauben positionieren.

Dabei müssen die Bohrungen der oberen Montageplatte und des Lautsprechers übereinstimmen.

5. Die Verriegelungsschrauben des Lautsprechers an der Montageplatte von Hand festschrauben.

Dieser Lautsprecher ist für die Wandmontage vorgesehen. Wie nachfolgend beschrieben xieren. Siehe Abb. 5.

1. Die beiden Halteschrauben an der Wand xieren. Einen der beiden, im Lieferumfang enthaltenen

Montagebügel als Bohrschablone verwenden. Die Schrauben sollen um ca. 4 mm aus den Dübeln hervorstehen

2. Den ersten Bügel mit den vier beiliegenden Schrauben am Lautsprecher montieren.

3. Den zweiten Bügel mit den beiden Schrauben und Bolzen montieren. Die Schrauben nicht ganz

4. Die Bohrungen des zweiten Bügels in die bereits an der Wand xierten Schrauben einführen

5. Den Lautsprecher nach Wunsch ausrichten

Die Verriegelungsschrauben des zweiten Bügels am bereits montierten Bügel am Lautsprecher ganz festziehen

Die Lautsprechersysteme der Serie Sonetto wurden so konzipiert, dass sie sich problemlos in jeden Kontext einfügen und über das Verstärkungssystem einfach steuern lassen. Die Modelle I und II eignen sich für kleine Räume. Für größere Räume sind die Modelle VIII, V und III optimal. Die Lautsprecher Center I, Center II und Wall hingegen lassen sich in Multi-Channel-Anlagen und ins Home Theater integrieren. Die Wahl des Raumes und die Platzierung der Lautsprecher wirken sich auf die Leistung des gesamten Wiedergabesystems aus. Vorzugsweise sollte ein unregelmäßig geformter Raum gewählt werden, da dieser die Bildung stehender Wellen begrenzen und so die Leistung im jeweiligen Ambiente verbessern kann. In gewissem Maße beeinussen Teppiche und Vorhänge die akustische Leistung positiv und tragen dazu bei, dass im Raum entstehende Reexionen und stehende Wellen absorbiert werden. Es gibt keine festen Regeln, die für alle Umgebungen allgemeingültig sind. Trotzdem besteht ein guter Lösungsansatz für das Problem der Anordnung der Lautsprecher im Raum darin, den Grundriss des Hörraums idealerweise in drei gleiche Flächen zu teilen, wie es die gestrichelten Linien in zeigen in Abb. 6. Nun die Lautsprecher auf der ersten Linie (A), und zwar recht weit von den Seitenwänden entfernt, positionierten. Die Stelle, an der gehört werden soll, ist auf der zweiten Linie (B) zu platzieren. Auf diese Weise ist sichergestellt, dass die für die Stereo-Wiedergabe genutzten Elemente von ausreichend Luft umgeben sind. Auf der einen Seite können die Lautsprecher so völlig ungehindert funktionieren, auf der anderen Seite ist der Hörer vor akustischen Reexionen geschützt, die in Wand- und Ecknähe entstehen. Abb. 6 zeigt, wie die Achsen der Lautsprecher an der Stelle des Hörers zusammenlaufen und sich dort kreuzen sollten. Auf diese Weise wird die klassische Anordnung eines „gleichseitigen Dreiecks” geschaffen. So werden letztendlich die Lautsprecher buchstäblich auf die Ohren des Hörers zeigend ausgerichtet und eine klarere Fokussierung des Stereobildes wird ermöglicht. Wir sind uns bewusst, dass die erläuterte Vorgehensweise für die Schaffung nahezu idealer Hörbedingungen nicht für alle Kunden machbar ist. Bedingt ist dies durch objektive Schwierigkeiten, denn die häusliche Umgebung muss vor allem praktischen Wohnanforderungen genügen. Trotzdem

3.3.1 AUFSTELLUNG DER LAUTSPRECHER24

Die Lautsprecher der Serie Sonetto können sowohl für herkömmliche Stereosysteme als auch fürs Home Theater und Multi-Channel-Systeme verwendet werden. Ungeachtet der bereits erwähnten Regeln für die Lautsprecher der Hauptkanäle (frontal), müssen die Lautsprecher für die Wiedergabe der rückseitigen Kanäle wie in Abb. 6 angeordnet werden. Der mittlere Lautsprecher muss genau auf einer Linie mit der vertikalen Achse liegen, die den Bildschirm mittig durchquert (oberhalb oder unterhalb des Bildschirms). Der Subwoofer hingegen kann an einem beliebigen Punkt im Raum aufgestellt werden, nach Möglichkeit nicht zu nahe an den Ecken. Beachten Sie dazu auch die Anweisungen der Verstärkersystems

3.3.2 HOME THEATER UND MULTI-CHANNEL-SYSTEME

Beachten Sie dazu die Abbildungen in Kapitel 7. Nach der Positionierung der Lautsprecher müssen sie angeschlossen werden. Die Anschlussklemmen eignen sich für Gabel-Kabelschuhe, abisoliertes Kabel oder Bananenstecker. An den Lautsprecherklemmen sind (mit Ausnahme des Modells Wall) Steckbrücken montiert, über die die Lautsprecher wie nachfolgend beschrieben angeschlossen werden können. Gegebenenfalls muss müssen die Steckbrücken entsprechend dem gewählten Anschlussmodus entfernt werden. Am Modell Wall ist nur ein Klemmenpaar vorhanden, siehe Abb. 10. Ein korrektes Festziehen der Klemmen und ihre regelmäßige Überprüfung tragen zur Verbesserung der Leistung bei. Verwenden Sie einen einzelnen Stereoverstärker oder zwei monophone Verstärker und ein Lautsprecherkabelpaar. Führen Sie die Anschlüsse aus wie in Abb. 7. Verwenden Sie einen einzelnen Stereoverstärker oder zwei monophone Verstärker und zwei Lautsprecherkabelpaare. Entfernen Sie die Brücken zwischen den Klemmen und führen Sie die Anschlüsse aus wie in Abb

Verwenden Sie zwei Stereoverstärker oder vier monophone Verstärker (eventuell der gleichen Marke und des gleichen Modells) und zwei Lautsprecherkabelpaare. Entfernen Sie die Brücken zwischen den Klemmen und führen Sie die Anschlüsse aus wie in Abb. 9.

Der Anschluss muss bei ausgeschaltetem Gerät erfolgen. empfehlen wir, die beiden Lautsprecher fern von den Raumecken und den Seitenwänden zu platzieren und von der Rückwand einen Abstand von mindestens 1 Meter einzuhalten. Der Abstand der beiden Lautsprecher sollte mindestens 1,8 Meter betragen. Der Ort des Hörens sollte etwa 1,1 m über dem Boden liegen. Nach einer ersten Nutzungsphase ist möglicherweise eine Änderung des Abstandes zwischen den Lautsprechersystemen sowie zwischen den einzelnen Lautsprechern und dem Ort des Hörens erforderlich.25

5 DISPOSAL Entsorgung von Elektro- und Elektronikaltgeräten. Richtlinie WEEEE 2012/19/EU - RoHS 2011/65/

Das Symbol mit der durchgestrichenen Mülltonne auf dem Produkt bedeutet, dass das Altgerät separat vom normalen Hausmüll entsorgt werden muss. Das Altgerät muss vom Nutzer einem entsprechenden Entsorgungszentrum zugeführt werden. Eine korrekte Mülltrennung des Altgeräts ist erforderlich, um es umweltgerecht entsorgen und recyceln zu können. Auf diese Weise leisten Sie einen positiven Umweltbeitrag und fördern das Recycling der Materialien, aus denen das Produkt gebaut wurde. Detaillierte Informationen zu den Entsorgungssystemen erhalten Sie beim örtlichen Müll-und Entsorgungsamt oder bei Ihrem Händler, bei dem Sie das Gerät erworben haben. Das Gerät enthält Materialien, bei unsachgemäßer Entsorgung umweltschädlich sein können. Dementsprechend muss das Gerät zur Entsorgung einem Mülltrennungszentrum zugeführt werden. Beschädigungsgefahr für das Lautsprechermöbel! Verwenden Sie keine Reinigungsmittel, Möbelwachse, Reinigungsüssigkeiten oder Alkohol. Keine rauen Tücher verwenden.

4 PFLEGE UND REINIGUNG

Außer einer regelmäßigen allgemeinen Reinigung erfordern die Lautsprecher der Serie Sonetto keine besondere Pege. Zur Oberächenkonservierung des Lautsprechersystems sollte es mit einem Schutztuch abgedeckt werden, insbesondere dann, wenn die Lautsprecher längere Zeit nicht benutzt werden. Die Holzteile nicht mit Produkten wie Wachs oder Reinigungsmitteln reinigen, welche das Holz oder die Lautsprecher eckig werden lassen oder beschädigen könnten. Es wird empfohlen, einfach ein weiches Tuch (z. B. aus Mikrofaser) zu benutzen und es bei Bedarf leicht zu befeuchten. Holz ist ein natürlicher, lebendiger Werkstoff, der empndlich auf äußere Einüsse reagiert. Wir raten, das Lautsprechersystem besonders in den Sommermonaten nicht in der Nähe von Wärmequellen, Fenstern oder Glasächen aufzustellen. Die Lautsprecher von Sonnenstrahlen schützen. Für den Staub, der sich auf dem Möbelstück, den Frontpaneelen und den Lautsprechern abgesetzt hat, verwenden Sie bitte einen weichen Pinsel. Gehen Sie äußerst vorsichtig, vor, um die empndlichen Lautsprechermembranen nicht zu beschädigen. Auf diese Weise halten Sie Ihre Lautsprecher jahrelang in tadellosem Zustand. Mit der Zeit wird sich der Klang weiter verbessern, weil sich die die Bewegungsteile (Membranen und Aufhängungen) erst einspielen müssen. Der Schallraum reagiert immer besser, je häuger er gebraucht wird: genauso wie bei Saiteninstrumenten!26
