MANUALE UTENTE Sonetto Wall Sonus Faber

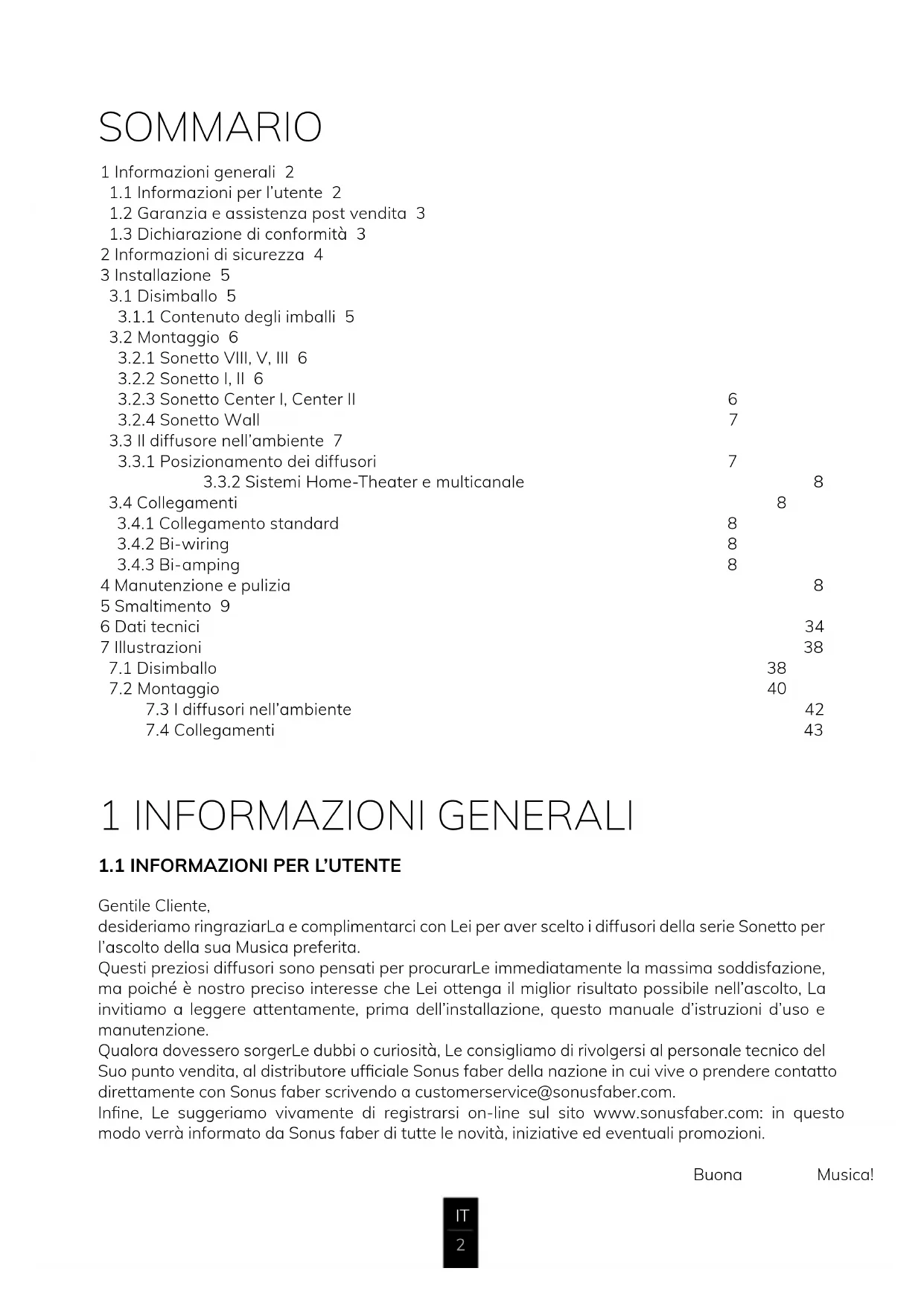

1 INFORMAZIONI GENERALI SOMMARIO Gentile Cliente, desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori della serie Sonetto per l’ascolto della sua Musica preferita. Questi preziosi diffusori sono pensati per procurarLe immediatamente la massima soddisfazione, ma poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell’ascolto, La invitiamo a leggere attentamente, prima dell’installazione, questo manuale d’istruzioni d’uso e manutenzione. Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufciale Sonus faber della nazione in cui vive o prendere contatto direttamente con Sonus faber scrivendo a [e-mail]. Inne, Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni. Buona Musica! 1 Informazioni generali 2

1.1 Informazioni per l’utente 2

1.2 Garanzia e assistenza post vendita 3

1.3 Dichiarazione di conformità 3

2 Informazioni di sicurezza 4 3 Installazione 5

3.1.1 Contenuto degli imballi 5

3.3.1 Posizionamento dei diffusori 7

4 Manutenzione e pulizia 8 5 Smaltimento 9 6 Dati tecnici 34 7 Illustrazioni 38

Sonus faber SpA con sede legale in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, dichiara sotto la propria e unica responsabilità che i diffusori acustici passivi Sonetto modelli VIII, V, III, II, I, Center I, Center II, Wall a cui questa dichiarazione si riferisce sono conformi a: Direttive: 2014/30/UE (EMC) Compatibilità elettromagnetica. 2011/65/UE (RoHS) Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche. 2012/19/UE (RAEE) Riuti di apparecchiature elettriche ed elettroniche. 2006/1907/CE (REACH) Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche. Norme:

Apparecchiature audio/video, per la tecnologia dell’informazione e delle comunicazioni Parte 1: Requisiti di sicurezza. CEI EN 55013:2014 Ricevitori radiofonici e televisivi e apparecchi associati - Caratteristiche di radiodisturbo - Limiti e metodi di misura.

1.3 DICHIARAZIONE DI CONFORMITÀ

I diffusori Sonetto sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori sono comunque coperti da garanzia secondo i termini previsti dalla normativa del Paese dove sono stati acquistati. In tal caso, invitiamo il possessore a rivolgersi al rivenditore Sonus faber presso cui ha effettuato l’acquisto o al distributore ufciale Sonus faber del suo paese; tutti i contatti dei distributori sono disponibili sul nostro sito:

• https://www.sonusfaber.com/distributori-store/

• https://www.sonusfaber.com/en/distributors-stores/ Inoltre, nel suo interesse, ci permettiamo di fare presente quanto segue:

• La garanzia sui diffusori copre eventuali difetti di costruzione;

• Conservare il documento comprovante l’acquisto in modo da poterlo esibire al rivenditore in caso di necessità;

• Conservare l’imballo originale dei diffusori perché possano essere trasportati senza danni in caso di spedizione presso il centro assistenza autorizzato;

• I diffusori devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato. Le seguenti condizioni fanno decadere la garanzia sul prodotto:

• Il prodotto è stato smontato o modicato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;

• Il prodotto è stato usato in modo non conforme a quanto descritto in questo manuale.

2 INFORMAZIONI DI SICUREZZA

• Leggere il presente manuale d’istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.

• Regolare i piedini di appoggio al ne di ottenere la migliore condizione di stabilità.

• Evitare di appoggiare al diffusore acustico oggetti estranei che possano comprometterne la stabilità.

• Nel caso di collocazione del diffusore acustico su superci di appoggio ottanti (es. soppalchi, rialzi in legno ecc.) o a muro, vericare in via preliminare che la portata sia sufciente a sostenere il peso dei diffusori acustici. Vericare inoltre che sussista un attrito sufciente ad evitare spostamenti del diffusore acustico causati dalle vibrazioni prodotte in condizioni operative.

• Evitare di appoggiare sul diffusore acustico oggetti contenenti liquidi o sostanze inammabili o in grado di liquefarsi.

• Attenersi ad uno degli schemi di collegamento indicati in questo manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici può danneggiare il Vostro amplicatore. In caso di dubbio rivolgersi al Vostro rivenditore di ducia.

• Nel corso del funzionamento dell’impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all’apparato uditivo. Mantenere i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.

• Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l’essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verichi, aumentare la distanza di tali apparecchiature dai diffusori. Non appoggiare sul diffusore acustico carte di credito o simili a lettura magnetica.

• La tecnologia di funzionamento degli altoparlanti verte su principi dell’elettromagnetismo, pertanto l’utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sul mobile dei diffusori apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.

• Non collegare i diffusori direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Ciò può determinare il sovraccarico dell’impianto con possibile danneggiamento del diffusore acustico e/o della centralina di amplicazione.

• Non avvicinare tra loro cavi audio e cavi dell’alimentazione elettrica. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. In questo caso, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione. CEI EN 55020:2016 Ricevitori radiofonici e televisivi e apparecchi associati; Caratteristiche di immunità - Limiti e metodi di misura.

CEI EN 61000-6-1:2013

Compatibilità elettromagnetica (EMC) Parte 4-3: Tecniche di prova e di misura; Prova d’immunità ai campi elettromagnetici a radiofrequenza irradiati.

CEI EN 61000-6-3:2014

Norme Generiche; Immunità per gli ambienti residenziali, commerciali e dell’industria leggera. Arcugnano, 20/09/2017 Filippo Fanton - CEO5

3 INSTALLAZIONE Tenere saldamente l’apparecchio con entrambe le mani per evitare di farlo cadere! Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone. I materiali da imballaggio possono essere inquinanti! Non smaltire questi materiali come riuti domestici ma consegnarli ad un centro raccolta e riciclo dei riuti. Non lasciare i materiali per l’imballaggio a disposizione dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione. Procedere al disimballo come indicato di seguito. Fare riferimento alle immagini del capitolo 7. Seguire le seguenti indicazioni generali, fare riferimento alla Fig. 1a, 1b, 1c:

• Usare una taglierina per aprire l’imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto

• Conservare gli imballi per eventuali futuri trasporti

• Non indossare orologi, braccialetti, anelli, etc. per evitare di grafare i diffusori e le loro niture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell’abbigliamento indossato quali cerniere, bottoni, bbie, rivetti, ecc... Oltre ai diffusori, negli imballi sono contenuti:

Sonetto VIII Sonetto V Sonetto III 8 Punte 8 Punte 8 Punte 8 Sottopunte 8 Sottopunte 8 Sottopunte 8 Blocca punte 8 Blocca punte 8 Blocca punte 2 Maschere 2 Maschere 2 Maschere 2 Coperture antipolvere in tessuto 2 Coperture antipolvere in tessuto 2 Coperture antipolvere in tessuto 2 Basi 8 Piedini 8 Piedini 16 Viti ssaggio 16 Viti ssaggio 16 Viti ssaggio 2 Ponticelli 2 Ponticelli 2 Ponticelli 1 Chiave a brugola 1 Chiave a brugola 1 Chiave a brugola 1 Manuale 1 Manuale 1 Manuale Sonetto I Sonetto II 2 Maschere 2 Maschere 2 Coperture antipolvere in tessuto 2 Coperture antipolvere in tessuto 2 Ponticelli 2 Ponticelli 1 Manuale 1 Manuale

Nell’imballo dedicato agli Stand (2 set) sono contenuti: In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto. Sonetto Stand 8 Punte 8 Sottopunte 10 Rondelle 10 Viti esagonale a incasso 14 Viti a testa svasata 1 Chiave a brugola Sonetto Center I Sonetto Center II Sonetto Wall 1 Maschera 1 Maschera 1 Maschera 1 Copertura antipolvere in tessuto 1 Copertura antipolvere in tessuto 1 Copertura antipolvere in tessuto 1 Base 1 Base 2 Staffe 2 Ponticelli 2 Ponticelli 2 Viti a croce + tassello 1 Manuale 1 Manuale 4 Viti a croce da legno 6 Rondelle 2 Dadi 2 Viti ssaggio 1 Chiave a brugola 1 Manuale Seguire queste indicazioni secondo il modello in vostro possesso. Fare riferimento alle immagini del capitolo 7.

Per questi diffusori a pavimento è prevista una base di appoggio. Montare il diffusore sulla base come descritto di seguito. Fare riferimento alla Fig. 2.

1. Capovolgere il diffusore completo del guscio di protezione superiore

2. Avvitare le viti di ssaggio della base con il corpo del diffusore

3. Avvitare le punte

Appoggiare la base del diffusore al supporto come mostrato in Fig. 4. La base assicura la stabilità del diffusore e permette il suo corretto orientamento. Questi diffusori bookshelf sono adatti al montaggio su supporti (consigliato). Procedere al montaggio dei supporti e dei diffusori sui supporti come descritto di seguito. Fare riferimento alla Fig. 3.

1. Avvitare le viti di ssaggio della base superiore del supporto

2. Avvitare le viti di ssaggio della base inferiore del supporto

3. Avvitare le punte coniche alla base inferiore del supporto

4. Posizionare il diffusore sulla base superiore del supporto. I fori della base superiore e del

diffusore devono coincidere

5. Avvitare con le mani le viti di ssaggio del diffusore alla base.

Questo diffusore è previsto per il montaggio a muro. Procedere al ssaggio come descritto di seguito. Fare riferimento alla Fig. 5.

1. Fissare al muro le due viti di sostegno. Usare come dima di foratura una delle due staffe fornite.

Lasciare le viti sporgenti dal tassello per circa 4 mm

2. Montare la prima staffa al diffusore con le quattro viti in dotazione

3. Montare la seconda staffa alla prima con le due viti e bulloni. Non stringere completamente le viti

4. Inserire i fori della seconda staffa sulle viti ssate al muro

5. Orientare il diffusore come necessario

6. Stringere completamente le viti di ssaggio della seconda staffa alla staffa già montata sul

diffusore. I diffusori della serie Sonetto sono stati progettati per essere facili da pilotare da parte dell’amplicazione e facilmente inseribili in un ambiente. I modelli I e II sono adatti a piccoli ambienti. Per ambienti più grandi risultano ottimali i modelli VIII, V e III. Per l’allestimento di un impianto multicanale o Home Theater possono essere abbinati i diffusori Center I, Center II e Wall. La scelta dell'ambiente di ascolto e il posizionamento dei diffusori inuenzano la resa di tutto il sistema di riproduzione. Sarà preferibile scegliere una stanza di forma irregolare poiché questo può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie. Tappeti e tendaggi, senza esagerazioni, inuiscono positivamente sulla risposta acustica, contribuendo all’assorbimento delle riessioni e delle onde stazionarie che si generano nella stanza d’ascolto. Non esistono regole sse e universalmente valide per ogni ambiente. Tuttavia, un buon approccio al problema della disposizione dei diffusori in ambiente è quello di partire dividendo idealmente la pianta della stanza d’ascolto in tre superci equivalenti, come mostrato dalle linee tratteggiate nella Fig. 6. Posizionare i diffusori sulla prima delle linee così individuate (A), ben distanti dalle pareti laterali, e posizionare il punto d’ascolto sulla seconda linea (B). In questo modo si assicura la presenza di una buona quantità d’aria intorno ai soggetti coinvolti nella riproduzione stereofonica, ponendo gli altoparlanti in condizione di lavorare in totale libertà e l’ascoltatore al riparo dalle riessioni acustiche che si generano in prossimità dei muri e degli angoli della stanza. La Fig.6 mostra come gli assi dei diffusori dovrebbero convergere verso il punto d’ascolto, incrociandosi su di esso e creando così la classica congurazione “a triangolo equilatero”. Questo accorgimento, che consiste nell’orientare i diffusori puntando letteralmente alle orecchie dell’ascoltatore, permette di migliorare nettamente la messa a fuoco dell’immagine stereofonica. Nella consapevolezza che il procedimento esposto, volto a creare delle condizioni d’ascolto vicine a quelle ideali, non sarà applicabile da tutti i nostri clienti a causa di oggettive problematiche legate alla vivibilità degli ambienti domestici, consigliamo di posizionare i due diffusori lontano

I diffusori della serie Sonetto possono essere utilizzati, oltre che nell’ascolto stereofonico tradizionale anche in sistemi “Home Theater” e “multicanale”. Ferme restando le regole indicate per quanto concerne i diffusori dei canali frontali, i diffusori destinati alla riproduzione dei canali posteriori andranno disposti come indicato in Fig. 6 e il diffusore centrale esattamente in linea con l’asse verticale passante per il centro dello schermo video (al di sopra o al di sotto dello schermo), mentre un subwoofer potrà essere posizionato in qualsiasi punto della sala d’ascolto evitando di disporlo in prossimità degli angoli. Fare riferimento anche alla documentazione del sistema d’amplicazione. dagli angoli della stanza e ad una distanza dalle pareti laterali e dalla parete di fondo di almeno 1 metro. I due diffusori dovrebbero essere posizionati ad una distanza tra loro di non meno di 1,8 metri. Il punto d’ascolto dovrebbe trovarsi ad una altezza dal suolo di 1,1 metri circa. Dopo i primi ascolti potrà essere necessaria una variazione della distanza tra i diffusori e tra ciascuno di essi ed il punto d’ascolto.

3.3.2 SISTEMI HOME-THEATER E MULTICANALE

Fare riferimento alle immagini del capitolo 7. Dopo che i diffusori sono stati posizionati è necessario procedere al loro collegamento. I morsetti di collegamento accettano cavi terminati con forcelle, cavo sguainato o connettori a banana. Sui morsetti dei diffusori (escluso il modello Wall) sono montati ponticelli di collegamento che permettono la connessione dei diffusori come descritto di seguito. Può essere necessario rimuovere i ponticelli secondo la modalità di collegamento prescelta. Sul modello Wall è presente una sola coppia di morsetti, fare riferimento alla Fig. 10. L’accurato serraggio dei morsetti e la loro verica periodica contribuiscono al miglioramento delle prestazioni. Utilizzare un singolo amplicatore stereofonico o due amplicatori monofonici e una coppia di cavi di potenza. Eseguire i collegamenti come indicato in Fig. 7. Utilizzare un singolo amplicatore stereofonico o due amplicatori monofonici e due coppie di cavi di potenza. Rimuovere i ponticelli tra i morsetti ed eseguire i collegamenti come indicato in Fig. 8. Utilizzare due amplicatori stereofonici o quattro amplicatori monofonici (possibilmente della stessa marca e modello) e due coppie di cavi di potenza. Rimuovere i ponticelli tra i morsetti ed eseguire i collegamenti come indicato in Fig. 9.

I collegamenti vanno effettuati con gli apparecchi spenti!9

5 SMALTIMENTO Smaltimento delle apparecchiature elettriche ed elettroniche. Direttive RAEE 2012/19/UE - RoHS 2011/65/UE Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla ne della propria vita utile, deve essere trattato separatamente dai riuti domestici. L’utente è responsabile del conferimento dell’apparecchio, a ne vita, alle appropriate strutture di raccolta. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riuti, o al negozio / rivenditore in cui è stato effettuato l’acquisto. Questo apparecchio contiene materiali che possono inquinare se dispersi nell'ambiente. Consegnare l'apparecchio da smaltire ad un centro per la raccolta differenziata. Rischio di danni al mobile del diffusore! Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcool. Non usare panni ruvidi.

4 MANUTENZIONE E PULIZIA

I diffusori della serie Sonetto non hanno bisogno di manutenzioni particolari se non di una periodica pulizia generale. Per preservare la nitura dei diffusori, coprirli con una protezione in tessuto, soprattutto se i diffusori non vengono utilizzati per un periodo di tempo prolungato. Per la pulizia delle parti legno non utilizzare prodotti come cere o detergenti che potrebbero macchiare o danneggiare il legno o gli altoparlanti. Usare un panno morbido (ad esempio in microbra) eventualmente appena inumidito. Il legno è un materiale naturale e sempre vivo, quindi sensibile agli agenti esterni. Evitare il posizionamento del diffusore in prossimità di fonti di calore o in vicinanza di nestre e vetrate, in particolar modo durante i mesi estivi. Non lasciare il diffusore esposto ai raggi solari. Per l’eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti. Queste attenzioni conserveranno i diffusori perfetti per molti anni. Il tempo contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderà sempre meglio quanto più sarà usata: sono le stesse regole che valgono per gli strumenti musicali a corda!10
