Produkttyp	Regenerierbarer Aktivkohlefilter für Umlufthaube
Marke	AEG
Modell	ULSLLF150A
Lieferumfang	Metallgehäuse, Aktivkohlefilter, Gitter, Montageanleitung, Erinnerungsaufkleber, 5 Schrauben 4x12 mm, 2 Befestigungswinkel
Gehäuseabmessungen (B x H x T)	55-60 cm oder 82-90 cm (Schrankbreite)
Mindestabstand zur Decke	263 mm
Filtertyp	Regenerierbarer Aktivkohlefilter
Filterlebensdauer	Ca. 4 Jahre
Regenerationshäufigkeit	Spätestens alle 2 Monate
Regenerationsmethode	Feuchtigkeit vor dem ersten Gebrauch entfernen; durch Erhitzen regenerieren (gemäß Anleitung)
Hauptfunktionen	Geruchsabsorption, Luftumwälzung
Installation	Montage in Metallgehäuse, Befestigung durch Federn (a) und Anpassung des Gitters
Wartung und Reinigung	Mit einem leicht feuchten Tuch und etwas Spülmittel reinigen; keine Scheuermittel verwenden
Sicherheit	Verwenden Sie eine stabile, rutschfeste Leiter, um an die Haube zu gelangen; bei der Reinigung auf scharfe Kanten achten
Ersatzteile	Ersatz-Aktivkohlefilter (Ref. 405513386/4)
Bestellnummer	405513386/4
Allgemeine Informationen	Hergestellt von Electrolux AG, 8048 Zürich

Häufig gestellte Fragen - ULSLLF150A AEG

Wie installiere ich den Aktivkohlefilter ULSLLF150A?

Schieben Sie den Filter in das Metallgehäuse, bis die Federn (a) einrasten. Passen Sie dann das Gitter an. Stellen Sie sicher, dass der Mindestabstand zur Decke von 263 mm eingehalten wird.

Wie wird der Aktivkohlefilter regeneriert?

Der Filter muss spätestens nach 2 Monaten regeneriert werden. Vor dem ersten Gebrauch die Feuchtigkeit aus dem Filter entfernen. Die Regeneration erfolgt in der Regel durch Erhitzen, befolgen Sie jedoch die spezifischen Anweisungen in der Anleitung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Filter hat eine Lebensdauer von etwa 4 Jahren. Er muss nach dieser Zeit ausgetauscht werden, da die Kohle nicht unbegrenzt regeneriert werden kann. Die Bestellnummer für den Ersatzfilter lautet 405513386/4.

Kann ich den Aktivkohlefilter waschen?

Nein, der Aktivkohlefilter kann nicht gewaschen werden. Er wird durch Erhitzen regeneriert, um Feuchtigkeit und Gerüche zu entfernen. Waschen würde die Aktivkohle beschädigen.

Wie reinige ich das Gerät (Gehäuse und Gitter)?

Verwenden Sie ein leicht feuchtes Tuch mit etwas Spülmittel. Wischen Sie sorgfältig ab. Verwenden Sie niemals Scheuermittel. Seien Sie bei der Reinigung der Innenseite der Umluftkassette vorsichtig wegen scharfer Kanten.

Was tun, wenn trotz Filter Gerüche bestehen bleiben?

Überprüfen Sie, ob der Filter korrekt installiert und nicht gesättigt ist. Regenerieren oder ersetzen Sie ihn bei Bedarf. Stellen Sie außerdem sicher, dass der Abluftschlauch fest sitzt und keine Undichtigkeiten aufweist.

Ist dieser Filter mit allen AEG-Hauben kompatibel?

Dieser Filter ist für bestimmte Umlufthauben konzipiert. Überprüfen Sie die Kompatibilität mit Ihrem Haubenmodell. Die Montagemaße variieren je nach Schrankbreite (55-60 cm oder 82-90 cm).

Wie befestige ich das Metallgehäuse?

Befestigen Sie die mitgelieferten Winkel mit den vormontierten Schrauben am Gehäuse. Je nach Schrankbreite schrauben Sie den Winkel seitlich (55-60 cm) oder an der Basis (82-90 cm) fest. Befestigen Sie das Gehäuse vorne und hinten mit 5 Schrauben 4x12 mm.

Wo klebe ich den mitgelieferten Erinnerungsaufkleber hin?

Es wird empfohlen, den roten Aufkleber im Inneren der Gewürzschranktür anzubringen, niemals auf der Haube selbst, um an das Regenerationsdatum zu erinnern.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Verwenden Sie eine stabile, rutschfeste Leiter, um an die Haube zu gelangen. Steigen Sie niemals auf einen Stuhl oder einen instabilen Gegenstand. Trennen Sie die Haube vor Eingriffen vom Stromnetz.

BEDIENUNGSANLEITUNG ULSLLF150A AEG

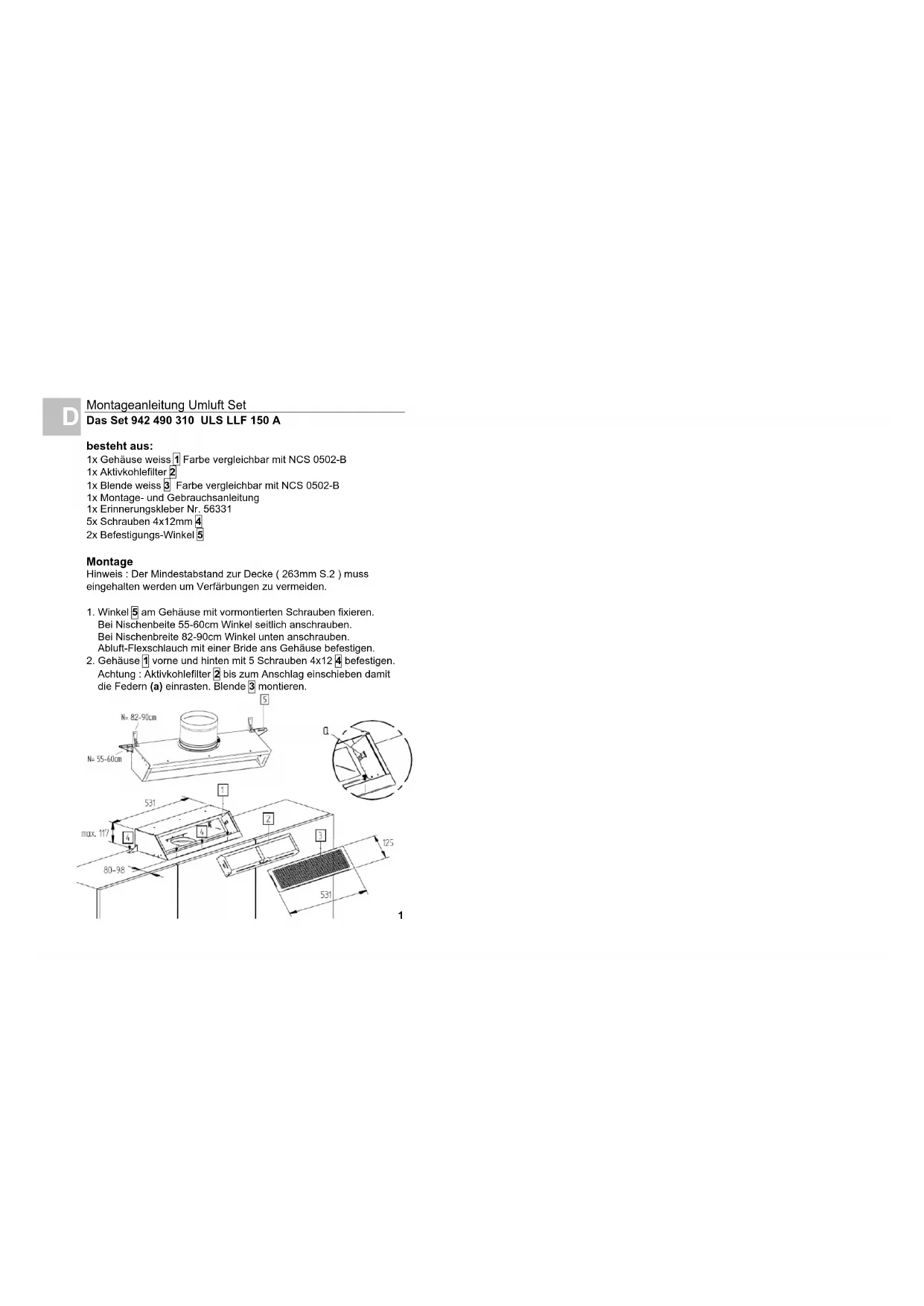

Montageanleitung Umluft Set

Das Set 942 490 310 ULS LLF 150 A

besteht aus:

1x Gehäuse weiss Farbe vergleichbar mit NCS 0502-B
1x Aktivkohlefilter 2
1x Blende weiss Farbe vergleichbar mit NCS 0502-B
1x Montage- und Gebrauchsanleitung
1x Erinnerungskleber Nr. 56331
5x Schrauben 4x12mm 4
2x Befestigungs-Winkel

Montage

Hinweis : Der Mindestabstand zur Decke ( 263mm S.2 ) muss

eingehalten werden um Verfürbungen zu vermeiden.

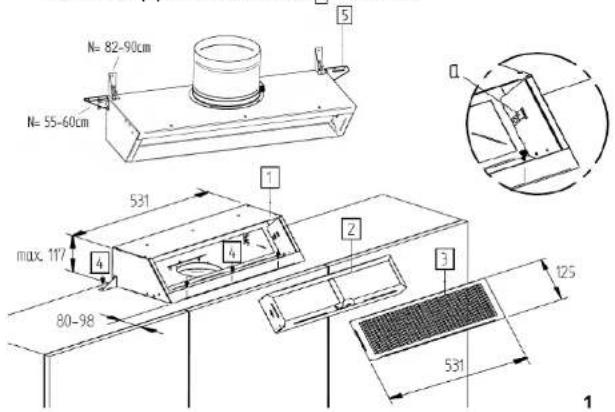

1. Winkel [5] am Gehäuse mit vormontierten Schrauben fixieren.
   Bei Nischenbeite 55-60cm Winkel seitlich anschrauben.
   Bei Nischenbreite 82-90cm Winkel unter anschrauben.
   Abluft-Flexschlauch mit einer Bride ans Gehäuse befestigen.
2. Gehäuse vorne und hinten mit 5 Schrauben 4x12 befestigen.
   Achtung: Aktivkohlefilter 2 bis zum Anschlag einschieben damit
   die Federn (a) einrasten. Blende 3 montieren.

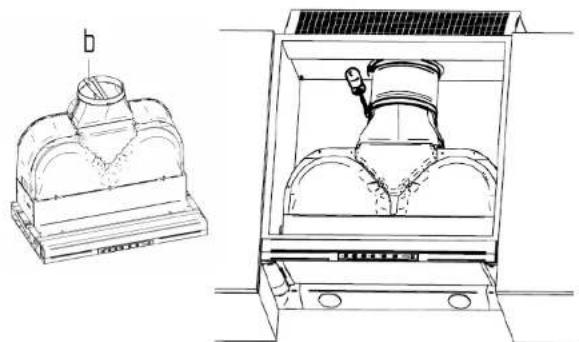

3. Demontierbare Rückwand im Gewürzkasten entfern. Rückstauklappen (b) mit einem Werkzeug entfern. Abluft-Flexschlauch zwischen Gehäuse und Dunstabzugshaube gut gestrekt einbauen. Den Schlauch mit einer Bride an die Dunstabzugshaube befestigen.

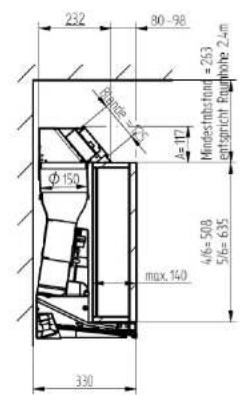

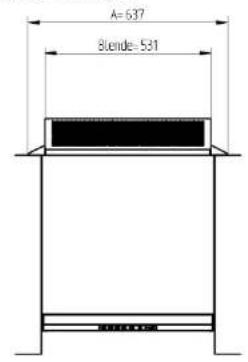

Abmessungen

RegeneriBarer Aktivkohlefilter ULS LLF 150 A

Gebrauchsanweisung

Vor dem ersten Gebrauch muss die Aktivkohle regeneriert werden, da jeder Kohle, auch Aktivkohle Feuchtigkeit aufnimmt. Diese Feuchtigkeit muss entzogen werden.

Die Filterkassette flach on den Gitterrost Ihres Backofens legen und bei 230^ eine Stunde lang aufheizen. Lassen Sie den Filter anschliessend 2 Stunden vollständig abkühlen!

Der Regenerivorgan kann eine Verfärbung des Filters bewirken. Der Filter kann danach wieder in das Gehäuse eingesetzt werden. Nun ist Ihr Gört auf Funktionsbereit.

Vorsicht!

Zum Entnahmen des Aktivkohlefilters benötigen Sie unter Umständen eine Aufstiegshilfe, um eine optimale Arbeitshtöhe zu erreichen. Verwendten Sie nur eine stabile, rutschsichere Aufstiegshilfe. Steilen Sie nicht auf Stühle oder ähnliches.

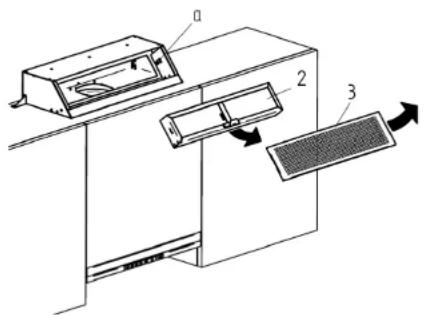

Ein-Ausbau

Vorsicht : Schalten Sie zuerst die Dunstabzugshaube aus! Die Blende 3 anheben und rausziehen, anschliessend den Aktivkohlefilter 2 entnehmen. Achting : Aktivkohlefilter bis zum Anschlag einschieben damit die Federn (a) einrasten. Blende montieren.

Rigenerazione

Feuchtigkeit und Fettpartikel verrigern das Aufnahmevermögen.
Daher muss nach spälestens 2 Monaten die Aktivkohle regeneriert werden.

Die Filterkassette flach auf den Gitterrost Ihres Backofens legen und bel 230^ eine Stunde lang aufhelzen. Lassen Sie den Filter anschliessend 2 Stunden vollständig abkuhlen!

Der Filter kann danach wieder in das Gehäuse eingesetzt werden. Nun ist Ihr Gört für weitere 2 Monate Funktionstichtig. Als Erinnerungshilfe für die Regenerigung liegt dem Set ein rot markierter Kleber bei. (Tipp: Auf die Inneseite der Gewürzschränkture anbringen,keinesfalls auf die Dunstabzugshaube.) Der Filter verliert nach ca. 4 Jahren seine Wirksamkeit und solls komplett ersetzt werden. Bestellnummer : 405513386/4

Reinigung des Gerätes

Aussen und innern nur mit einem weniger feuchten Lappen, evtl. mit etwas Spülmittel, reinigen und nachtrocknen. Keine Scheuermittel verwenden. Beim Reinigen des Inneraumes ist Vorsicht geboten, da evtl. scharfe Blechkanten vorhanden sein konnen.

Electrolux AG, 8048 Zürich, Tel. 044/405'81'11
