BEDIENUNGSANLEITUNG K 3 Compact Kärcher

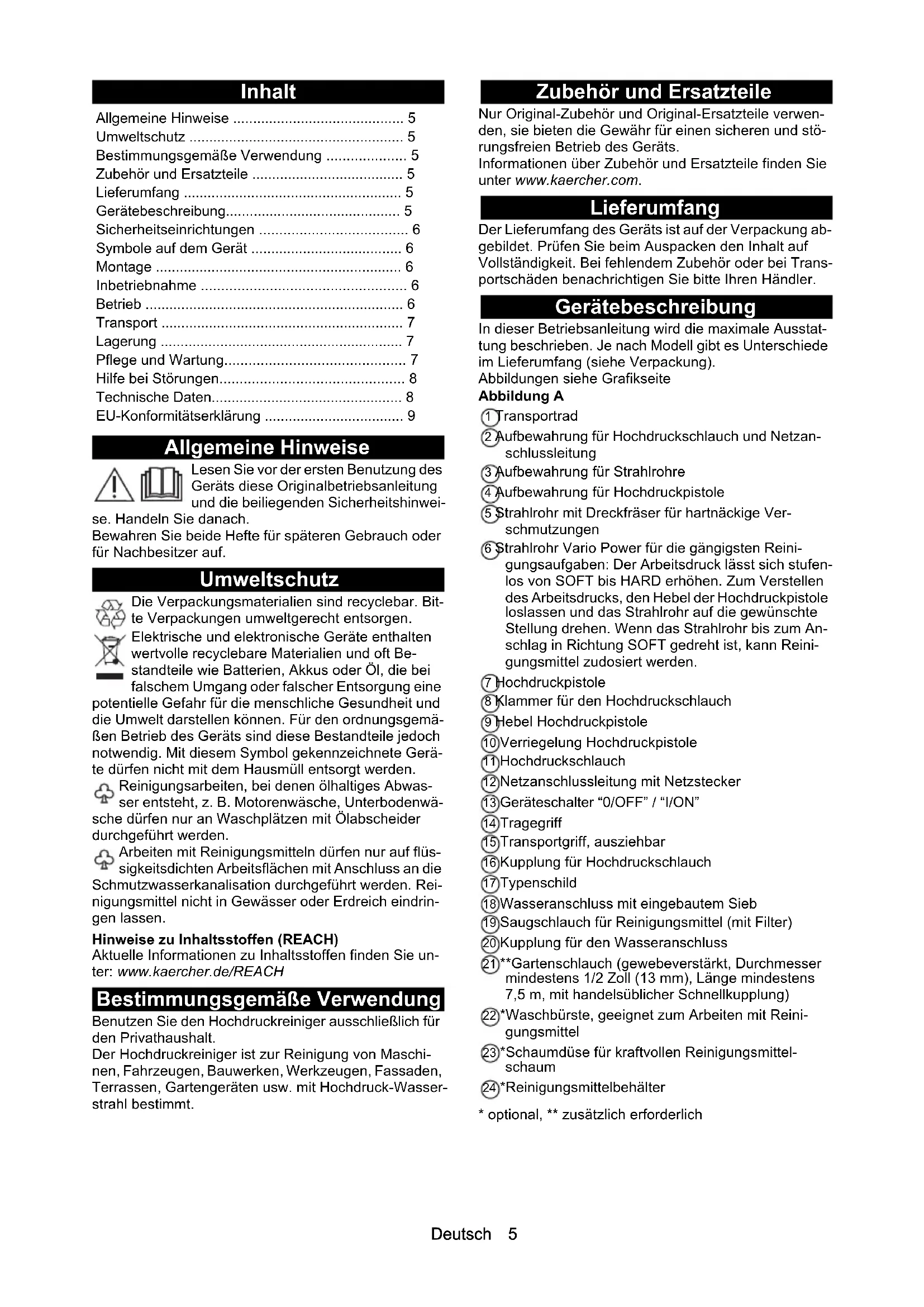

B C D E F G H I4 J K LDeutsch 5 Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei- se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Reinigungsarbeiten, bei denen ölhaltiges Abwas- ser entsteht, z. B. Motorenwäsche, Unterbodenwä- sche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden. Arbeiten mit Reinigungsmitteln dürfen nur auf flüs- sigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Rei- nigungsmittel nicht in Gewässer oder Erdreich eindrin- gen lassen. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Bestimmungsgemäße Verwendung Benutzen Sie den Hochdruckreiniger ausschließlich für den Privathaushalt. Der Hochdruckreiniger ist zur Reinigung von Maschi- nen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasser- strahl bestimmt. Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Der Lieferumfang des Geräts ist auf der Verpackung ab- gebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Trans- portschäden benachrichtigen Sie bitte Ihren Händler. Gerätebeschreibung In dieser Betriebsanleitung wird die maximale Ausstat- tung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Abbildungen siehe Grafikseite Abbildung A 1 Transportrad 2 Aufbewahrung für Hochdruckschlauch und Netzan- schlussleitung 3 Aufbewahrung für Strahlrohre 4 Aufbewahrung für Hochdruckpistole 5 Strahlrohr mit Dreckfräser für hartnäckige Ver- schmutzungen 6 Strahlrohr Vario Power für die gängigsten Reini- gungsaufgaben: Der Arbeitsdruck lässt sich stufen- los von SOFT bis HARD erhöhen. Zum Verstellen des Arbeitsdrucks, den Hebel der Hochdruckpistole loslassen und das Strahlrohr auf die gewünschte Stellung drehen. Wenn das Strahlrohr bis zum An- schlag in Richtung SOFT gedreht ist, kann Reini- gungsmittel zudosiert werden. 7 Hochdruckpistole 8 Klammer für den Hochdruckschlauch 9 Hebel Hochdruckpistole 10 Verriegelung Hochdruckpistole 11 Hochdruckschlauch 12 Netzanschlussleitung mit Netzstecker 13 Geräteschalter “0/OFF” / “I/ON” 14 Tragegriff 15 Transportgriff, ausziehbar 16 Kupplung für Hochdruckschlauch 17 Typenschild 18 Wasseranschluss mit eingebautem Sieb 19 Saugschlauch für Reinigungsmittel (mit Filter) 20 Kupplung für den Wasseranschluss 21 **Gartenschlauch (gewebeverstärkt, Durchmesser mindestens 1/2 Zoll (13 mm), Länge mindestens 7,5 m, mit handelsüblicher Schnellkupplung) 22 *Waschbürste, geeignet zum Arbeiten mit Reini- gungsmittel 23 *Schaumdüse für kraftvollen Reinigungsmittel- schaum 24 *Reinigungsmittelbehälter

• optional, ** zusätzlich erforderlich Allgemeine Hinweise ........................................... 5 Umweltschutz ...................................................... 5 Bestimmungsgemäße Verwendung .................... 5 Zubehör und Ersatzteile ...................................... 5 Lieferumfang ....................................................... 5 Gerätebeschreibung............................................ 5 Sicherheitseinrichtungen ..................................... 6 Symbole auf dem Gerät ...................................... 6 Montage .............................................................. 6 Inbetriebnahme ................................................... 6 Betrieb ................................................................. 6 Transport ............................................................. 7 Lagerung ............................................................. 7 Pflege und Wartung............................................. 7 Hilfe bei Störungen.............................................. 8 Technische Daten................................................ 8 EU-Konformitätserklärung ................................... 96 Deutsch Sicherheitseinrichtungen 몇 VORSICHT Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitsein- richtungen. Geräteschalter Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Geräts. Verriegelung Hochdruckpistole Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Geräts. Auto-Stopp-Funktion Wenn der Hebel an der Hochdruckpistole losgelassen wird, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird, schaltet die Pumpe wieder ein. Symbole auf dem Gerät Montage Abbildungen siehe Grafikseite. Vor der Inbetriebnahme die lose beigelegten Teile an das Gerät montieren. Räder montieren

1. Die Räder am Gerät befestigen und sichern.

Abbildung B Kupplung für den Wasseranschluss montieren

1. Die Kupplung für den Wasseranschluss auf den

Wasseranschluss des Geräts schrauben. Abbildung C Inbetriebnahme

1. Das Gerät auf eine ebene Fläche stellen.

2. Den Hochdruckschlauch am Gerät anschließen.

a Die Klammer an der Kupplung herausziehen. b Den Hochdruckschlauch in die Kupplung ste- cken. c Die Klammer in die Kupplung stecken. Abbildung D

3. Den Hochdruckschlauch an der Hochdruckpistole

anschließen. a Die Klammer zusammendrücken. b Die Klammer herausziehen. c Den Hochdruckschlauch einstecken. d Die Klammer eindrücken, bis sie einrastet. Abbildung E

4. Die sicheren Verbindungen durch Ziehen am Hoch-

druckschlauch prüfen.

5. Den Netzstecker in eine Steckdose stecken.

Wasserversorgung Anschlusswerte siehe Typenschild oder Kapitel Techni- sche Daten. Vorschriften des Wasserversorgungsunternehmens be- achten. ACHTUNG Schäden durch verunreinigtes Wasser Verunreinigungen im Wasser können die Pumpe und das Zubehör beschädigen. Zum Schutz empfiehlt KÄRCHER die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnum- mer 4.730-059). Anschluss an die Wasserleitung ACHTUNG Schlauchkupplung mit Aquastop am Wasseran- schluss des Geräts Beschädigung der Pumpe Verwenden Sie niemals eine Schlauchkupplung mit Aquastop am Wasseranschluss des Geräts. Sie können eine Aquastop-Kupplung am Wasserhahn verwenden.

1. Den Gartenschlauch auf die Kupplung für den Was-

seranschluss stecken.

2. Den Gartenschlauch an die Wasserleitung anschlie-

3. Den Wasserhahn vollständig öffnen.

Abbildung F Betrieb ACHTUNG Trockenlauf der Pumpe Beschädigung des Geräts Wenn das Gerät innerhalb von 2 Minuten keinen Druck aufbaut, dann schalten Sie das Gerät ab und verfahren Sie gemäß den Hinweisen im Kapitel Hilfe bei Störungen. Betrieb mit Hochdruck ACHTUNG Beschädigung von lackierten oder empfindlichen Oberflächen Oberflächen werden bei zu geringem Strahlabstand oder durch die Wahl eines ungeeigneten Strahlrohrs be- schädigt. Halten Sie mindestens 30 cm Strahlabstand bei der Rei- nigung von lackierten Oberflächen ein. Reinigen Sie Autoreifen, Lack oder empfindliche Ober- flächen wie Holz nicht mit dem Dreckfräser.

1. Ein Strahlrohr in die Hochdruckpistole einstecken

und durch 90° Drehung fixieren. Abbildung G

2. Das Gerät einschalten (“I/ON”).

3. Den Hebel der Hochdruckpistole entsperren.

4. Den Hebel der Hochdruckpistole drücken.

Das Gerät schaltet ein. Betrieb mit Waschbürste ACHTUNG Lackschäden Beschädigung von Oberflächen durch verschmutzte Waschbürste Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, bevor Sie sie ein- setzen. Hinweis Bei Verwendung von Waschbürsten arbeitet das Gerät mit Niederdruck. Daher können Reinigungsmittel beige- mischt werden.

1. Die Waschbürste in die Hochdruckpistole einste-

cken und durch 90° Drehung fixieren. Den Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Das Gerät vor Frost schützen. Das Gerät darf nicht unmittelbar an das öf- fentliche Trinkwassernetz angeschlossen werden.Deutsch 7 Betrieb mit Reinigungsmittel GEFAHR Nichtbeachtung des Sicherheitsdatenblatts Schwere Gesundheitsschäden durch unsachgemäße Verwendung des Reinigungsmittels Beachten Sie das Sicherheitsdatenblatt des Reini- gungsmittelherstellers, insbesondere die Hinweise zur persönlichen Schutzausrüstung. Hinweis KÄRCHER-Reinigungsmittel garantieren ein störungs- freies Arbeiten. Bitte lassen Sie sich beraten oder for- dern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

1. Den Saugschlauch für Reinigungsmittel in ge-

wünschter Länge aus dem Gehäuse ziehen. Abbildung H

2. Den Saugschlauch für Reinigungsmittel in einen Be-

hälter mit Reinigungsmittellösung hängen.

3. Das Strahlrohr Vario Power verwenden.

4. Das Strahlrohr in Richtung “SOFT” bis zum An-

schlag drehen. Während des Betriebs wird die Reinigungsmittellö- sung dem Wasserstrahl zugemischt.

5. Optional die Schaumdüse verwenden.

a Die Schaumdüse mit der Reinigungsmittelfla- sche verbinden. b Die Schaumdüse in die Hochdruckpistole ste- cken und durch 90° Drehung fixieren. Abbildung I Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl ab-

spülen. Nach Betrieb mit Reinigungsmittel

1. Das Gerät ca. 30 Sekunden mit klarem Wasser spü-

len. Betrieb unterbrechen

1. Den Hebel der Hochdruckpistole loslassen.

Wenn der Hebel losgelassen wird, schaltet das Ge- rät ab. Der Hochdruck im System bleibt erhalten.

2. Den Hebel der Hochdruckpistole verriegeln.

3. Bei Arbeitspausen über 5 Minuten das Gerät aus-

schalten “0/OFF”. Betrieb beenden 몇 VORSICHT Druck im System Verletzungen durch unter Hochdruck unkontrolliert aus- tretendes Wasser Trennen Sie den Hochdruckschlauch nur von der Hoch- druckpistole oder dem Gerät, wenn kein Druck im Sys- tem vorhanden ist.

1. Den Hebel der Hochdruckpistole loslassen.

2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drü-

cken. Der noch im System verbliebene Druck wird abge- baut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.

6. Das Gerät von der Wasserversorgung trennen.

7. Das Gerät ausschalten “0/OFF”.

8. Den Netzstecker aus der Steckdose ziehen.

Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts. Gerät tragen

1. Das Gerät am Tragegriff hochheben und tragen.

1. Den Transportgriff ausziehen bis er hörbar einrastet.

2. Das Gerät am Transportgriff ziehen.

Gerät im Fahrzeug transportieren

1. Das Gerät gegen Verrutschen und Kippen sichern.

Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Ge- räts. Gerät aufbewahren

1. Das Gerät auf einer ebenen Fläche abstellen.

2. Das Strahlrohr von der Hochdruckpistole trennen.

3. Die Hochdruckpistole vom Hochdruckschlauch tren-

4. Den Hochdruckschlauch von Gerät trennen.

5. Den Hochdruckschlauch am Gerät verstauen.

6. Die Netzanschlussleitung und das Zubehör am Ge-

rät verstauen. Vor längerer Lagerung zusätzliche Hinweise beachten, siehe Kapitel Pflege und Wartung. Frostschutz ACHTUNG Frostgefahr Nicht vollständig entleerte Geräte können durch Frost zerstört werden. Entleeren Sie Gerät und Zubehör vollständig. Schützen Sie das Gerät vor Frost. Folgendes muss erfüllt sein: Das Gerät ist von der Wasserversorgung getrennt. Der Hochdruckschlauch ist entfernt.

1. Das Gerät einschalten “I/ON”.

2. Maximal 1 Minute warten, bis kein Wasser mehr am

Hochdruckanschluss austritt.

3. Das Gerät ausschalten.

4. Das Gerät mit komplettem Zubehör in einem frostsi-

cheren Raum aufbewahren. Pflege und Wartung GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Das Gerät ist wartungsfrei, d. h. Sie müssen keine re- gelmäßigen Wartungsarbeiten durchführen. Sieb im Wasseranschluss reinigen ACHTUNG Beschädigtes Sieb im Wasseranschluss Beschädigung des Geräts durch Wasserverunreinigung Prüfen Sie das Sieb vor dem Einsetzen in den Wasser- anschluss auf Beschädigungen. Reinigen Sie bei Bedarf das Sieb im Wasseranschluss.

1. Die Kupplung vom Wasseranschluss entfernen.

2. Das Sieb mit einer Flachzange herausziehen.8 Deutsch

3. Das Sieb unter fließendem Wasser reinigen.

4. Das Sieb in den Wasseranschluss einsetzen.

Reinigungsmittelfilter reinigen Reinigen Sie den Reinigungsmittelfilter vor längerer La- gerung.

1. Den Filter vom Saugschlauch für das Reinigungs-

2. Den Filter unter fließendem Wasser reinigen.

Abbildung L Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden- dienst. GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Gerät läuft nicht

1. Den Hebel der Hochdruckpistole drücken.

Das Gerät schaltet ein.

2. Prüfen, ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle über- einstimmt.

3. Die Netzanschlussleitung auf Beschädigungen prü-

fen. Gerät kommt nicht auf Druck Die Wasserzufuhr ist zu gering

1. Den Wasserhahn vollständig öffnen.

2. Den Wasserzulauf auf ausreichende Fördermenge

prüfen. Das Sieb im Wasseranschluss ist verschmutzt.

1. Das Sieb im Wasseranschluss mit einer Flachzange

2. Das Sieb unter fließendem Wasser reinigen.

1. Das Gerät entlüften:

a Das Gerät ohne angeschlossenen Hochdruck- schlauch maximal 2 Minuten einschalten und warten, bis Wasser blasenfrei am Hochdruckan- schluss austritt. b Das Gerät ausschalten. c Den Hochdruckschlauch anschließen. Starke Druckschwankungen

1. Die Hochdruckdüse reinigen:

a Verschmutzungen aus der Düsenbohrung mit ei- ner Nadel entfernen. b Die Hochdruckdüse von vorne mit Wasser spü- len.

2. Die Wasserzulaufmenge prüfen.

1. Eine geringe Undichtheit des Geräts ist technisch

bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen. Reinigungsmittel wird nicht angesaugt

1. Das Strahlrohr Vario Power verwenden und in Rich-

tung “SOFT” bis zum Anschlag drehen.

2. Den Filter am Saugschlauch für Reinigungsmittel

3. Den Saugschlauch für Reinigungsmittel auf Knick-

stellen prüfen. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Technische Daten Technische Änderungen vorbehalten. Elektrischer Anschluss Spannung V 220-240 Phase ~ 1 Frequenz Hz 50-60 Stromaufnahme A 6 Schutzart IPX5 Schutzklasse II Netzabsicherung (träge) A 10 Wasseranschluss Zulaufdruck (max.) MPa 1,2 Zulauftemperatur (max.) °C 40 Zulaufmenge (min.) l/min 9 Leistungsdaten Gerät Betriebsdruck MPa 8 Max. zulässiger Druck MPa 12 Fördermenge, Wasser l/min 5,5 Fördermenge maximal l/min 6,3 Fördermenge, Reinigungsmittel l/min 0,3 Rückstoßkraft der Hochdruckpis- tole N12 Maße und Gewichte Typisches Betriebsgewicht kg 5,0 Länge mm 264 Breite mm 256 Höhe mm 450 Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm-Vibrationswert m/s

< 2,5 Unsicherheit K m/s

0,7 Schalldruckpegel L

dB(A) 74 Unsicherheit K

dB(A) 2 Schallleistungspegel L
