BEDIENUNGSANLEITUNG DLM538CT2 MAKITA

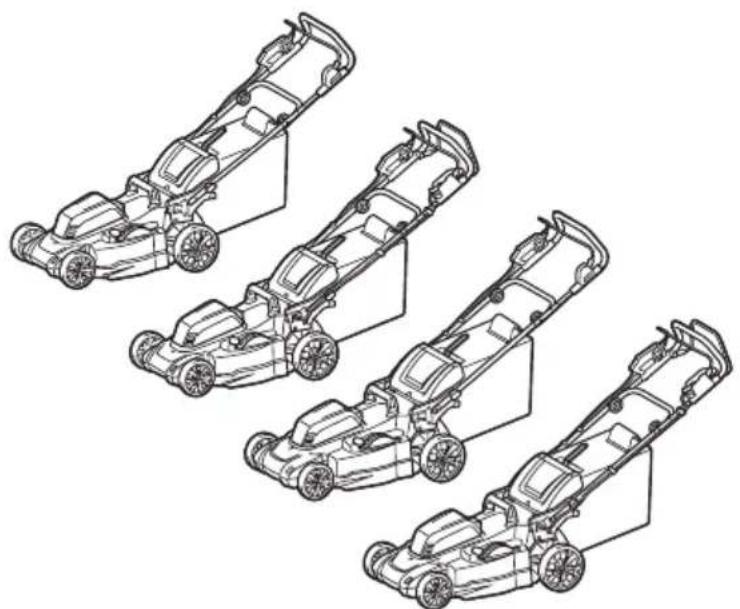

Akku Rasenmäher BETRIEBSANLEITUNG 36

Teilenummer des Ersatz-Mähermessers Gerades Mähermesser 191V97-3 191V96-5 / 191W87-2 Mulchmesser 191Y64-6 191Y65-4 Abmessungen (L x B x H) während des Betriebs L: 1.690 mm bis 1.740 mm B: 530 mm H: 930 mm bis 1.060 mm L: 1.810 mm bis 1.870 mm B: 580 mm H: 920 mm bis 1.040 mm bei Lagerung (ohne Graskorb) 580 mm x 530 mm x 870 mm 610 mm x 580 mm x 925 mm Fahrgeschwindigkeit - 2,5 - 5,0 km/h - 2,5 - 5,0 km/h Nennspannung 36 V Gleichstrom Nettogewicht 24,5 - 26,8 kg 27,0 - 29,3 kg 25,5 - 28,0 kg 27,9 - 30,4 kg Schutzgrad IPX4

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr. WARNUNG: Verwenden Sie keine verkabelte Stromversorgung, wie z. B. einen Akku-Adapter oder eine rückentragbare Akku-Bank, mit dieser Maschine. Anderenfalls kann das Kabel einer solchen Stromversorgung den Betrieb behindern und Personenschäden verursachen. Symbole Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut. Besondere Umsicht und Aufmerksamkeit erforderlich. Betriebsanleitung lesen. Gefahr durch herausgeschleuderte Objekte. Der Abstand zwischen dem Werkzeug und Umstehenden sollte mindestens 15 m betragen. Halten Sie niemals Ihre Hände und Füße in die Nähe des Mähermessers unter dem Mäher. Die Mähermesser drehen sich nach dem Ausschalten des Motors noch weiter. Entfernen Sie den Sperrschlüssel, bevor Sie den Mäher überprüfen, einstellen, reinigen, warten, verlassen und lagern. Warnung: Batterie vor Wartung abklemmen. Elektrische Gefährdung. Kontakt mit Wasser kann einen elektrischen Schlag verursachen. Nicht mit Wasser übergießen.37 DEUTSCH Ni-MH Li-ion Nur für EU-Länder Aufgrund des Vorhandenseins gefähr- licher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich nega- tiv auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati- onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm. Schallleistungspegel gemäß der australi- schen NSW-Lärmschutzverordnung Vorgesehene Verwendung Die Maschine ist für Rasenmähen vorgesehen. Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60335-2-77: Modell DLM480 Schalldruckpegel (L

): 84 dB (A) Schallleistungspegel (L

): 92 dB (A) Messunsicherheit (K): 3 dB (A) Modell DLM481 Schalldruckpegel (L

): 84 dB (A) Schallleistungspegel (L

): 92 dB (A) Messunsicherheit (K): 3 dB (A) Modell DLM538 Schalldruckpegel (L

): 85 dB (A) Schallleistungspegel (L

): 96 dB (A) Messunsicherheit (K): 3 dB (A) Modell DLM539 Schalldruckpegel (L

): 85 dB (A) Schallleistungspegel (L

): 96 dB (A) Messunsicherheit (K): 3 dB (A) HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bear- beiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-77: Modell DLM480 Schwingungsemission (a

oder weniger Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeite- ten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). EG-Konformitätserklärung Nur für europäische Länder Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten.38 DEUTSCH SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG: Lesen Sie alle mit die- sem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug. Sicherheitswarnungen für Akku-Rasenmäher

1. Vermeiden Sie die Benutzung

des Rasenmähers bei schlechten Witterungsverhältnissen, besonders bei Blitzschlaggefahr. Dadurch wird die Gefahr, von einem Blitz getro󰀨en zu werden, verringert.

Untersuchen Sie den Bereich, in dem der Rasenmäher verwendet werden soll, gründ- lich auf Wildtiere. Wildtiere können durch den Rasenmäher während des Betriebs verletzt werden.

Inspizieren Sie den Bereich, in dem der Rasenmäher verwendet werden soll, gründlich, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herausgeschleuderte Objekte können Personenschäden verursachen.

4. Führen Sie vor der Verwendung des

Rasenmähers immer eine visuelle Inspektion durch, um sicherzustellen, dass das Messer und die Messerbaugruppe nicht abgenutzt oder beschädigt sind. Verschlissene oder beschädigte Teile erhöhen die Verletzungsgefahr.

5. Überprüfen Sie den Grasfänger häug auf

Verschleiß oder Verschlechterung. Ein ver- schlissener oder beschädigter Grasfänger kann das Risiko von Personenschäden erhöhen.

Halten Sie die Schutzvorrichtungen in Position. Schutzvorrichtungen müssen betriebsfähig und ordnungsgemäß montiert sein. Eine lose, beschädigte oder nicht korrekt funktionierende Schutzvorrichtung kann zu Personenschäden führen.

7. Halten Sie alle Kühllufteinlässe frei von Unrat.

Verstopfte Lufteinlässe und Ablagerungen können zu Überhitzung oder Brandgefahr führen.

8. Tragen Sie während des Betriebs des

Rasenmähers immer rutschfestes und schützendes Schuhwerk. Betreiben Sie den Rasenmäher nicht barfuß oder mit o󰀨enen Sandalen. Dadurch wird die Verletzungsgefahr für die Füße durch Kontakt mit dem rotierenden Messer verringert.

Tragen Sie während des Betreibens des Rasenmähers immer eine lange Hose. Ungeschützte Haut erhöht die Wahrscheinlichkeit von Verletzungen durch weggeschleuderte Gegenstände.

Betreiben Sie den Rasenmäher nicht in nassem Gras. Stets gehen, niemals laufen. Dadurch wird die Gefahr des Rutschens und Stürzens, bei dem es zu Personenschäden kommen kann, verringert.

11. Betreiben Sie den Rasenmäher nicht auf über-

mäßig steilen Hängen. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.

12. Achten Sie beim Arbeiten auf Hängen stets

auf Ihren Halt, arbeiten Sie stets quer zur Hangäche, niemals auf- oder abwärts, und lassen Sie bei Richtungswechseln äußerste Vorsicht walten. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.

13. Lassen Sie äußerste Vorsicht walten, wenn

Sie den Rasenmäher rückwärts betreiben oder auf sich zu ziehen. Achten Sie immer auf Ihre Umgebung. Dadurch wird die Stolpergefahr während des Betriebs verringert.

14. Berühren Sie die Messer und andere gefähr-

liche bewegliche Teile nicht, während sie noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch bewegte Teile verringert.

Stellen Sie beim Beseitigen von einge- klemmtem Material oder beim Reinigen des Rasenmähers sicher, dass alle Betriebsschalter ausgeschaltet sind und der Akku abgeklemmt ist. Unerwarteter Betrieb des Rasenmähers kann zu schweren Personenschäden führen. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen. WICHTIGE SICHERHEITSVORSCHRIFTEN WARNUNG: Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Einarbeitung

1. Lesen Sie die Anweisungen sorgfältig durch.

Machen Sie sich mit der Bedienung und dem korrekten Gebrauch des Mähers vertraut.39 DEUTSCH

2. Kinder oder Personen, die nicht mit dieser

Anleitung vertraut sind, dürfen den Mäher keinesfalls benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.

3. Betreiben Sie den Mäher keinesfalls, wäh-

rend sich Personen, besonders Kinder, oder Haustiere in der Nähe aufhalten.

4. Der Bediener oder Benutzer ist verantwortlich

für Verletzungen oder Sachschäden, die an Personen oder ihrem Eigentum entstehen.

5. Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Mäher spielen.

6. Körperliche Verfassung - Betreiben Sie den

Mäher nicht unter dem Einuss von Drogen, Alkohol oder Medikamenten. Vorbereitung

Tragen Sie während der Benutzung des Mähers stets kräftiges Schuhwerk und eine lange Hose. Betreiben Sie den Mäher nicht barfuß oder mit o󰀨enen Sandalen. Vermeiden Sie das Tragen von Kleidungsstücken oder Schmucksachen, die lose sitzen oder herunter- hängende Schnüre oder Bänder haben. Diese können von beweglichen Teilen erfasst werden.

2. Unterziehen Sie den Mäher vor Gebrauch

immer einer Sichtprüfung auf beschädigte, fehlende oder deplatzierte Schutzhauben oder Abschirmungen.

Vergewissern Sie sich, dass sich keine anderen Personen im Arbeitsbereich aufhalten, bevor Sie mit dem Mähen beginnen. Stellen Sie den Mäher ab, falls jemand den Arbeitsbereich betritt.

4. Stecken Sie den Sperrschlüssel nicht eher in

den Mäher, bis dieser betriebsbereit ist.

5. Tragen Sie stets eine Schutzbrille,

um Ihre Augen bei Verwendung von Elektrowerkzeugen vor Verletzung zu schüt- zen. Die Brille muss der Vorschrift ANSI Z87.1 in den USA, EN 166 in Europa oder AS/NZS 1336 in Australien/Neuseeland entsprechen. In Australien/Neuseeland ist das Tragen eines Gesichtsschutzes gesetzlich vorgeschrieben, um auch Ihr Gesicht zu schützen. Der Arbeitgeber ist dafür verantwort- lich, den Gebrauch von angemessener Schutzausrüstung für die Werkzeugbenutzer und andere Personen im unmittelbaren Arbeitsbereich durchzusetzen.

6. Überprüfen Sie die Messer oder die

Messerschrauben vor dem Betrieb sorgfältig auf Risse oder Beschädigung. Wechseln Sie gerissene oder beschädigte Messer oder Messerschrauben unverzüglich aus.

7. Entfernen Sie vor dem Mähen Fremdkörper,

wie Steine, Draht, Flaschen, Knochen und große Äste, vom Arbeitsbereich, um Personenschäden und Beschädigung des Mähers zu verhüten.

8. Vom Mähermesser herausgeschleu-

derte Gegenstände können schwere Personenverletzungen verursachen. Der Rasen ist vor jedem Mähen sorgfältig zu über- prüfen und von allen Objekten zu räumen.

9. Achten Sie auf Löcher, Furchen, Bodenwellen,

Steine oder sonstige verborgene Objekte. Unebenes Gelände könnte einen Unfall durch Ausrutschen und Hinfallen verursachen. Hohes Gras kann Hindernisse verbergen.

10. Benutzen Sie persönliche Schutzausrüstung.

Tragen Sie stets einen Augenschutz. Sachgemäßer Gebrauch von Schutzausrüstung (z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Helm und Gehörschutz) trägt zu einer Reduzierung der Verletzungsgefahr bei. Betrieb

1. Übernehmen Sie sich nicht. Achten Sie stets

auf gute Balance. Achten Sie an Hängen immer auf einen sicheren Stand. Stets gehen, niemals laufen.

2. Halten Sie den Mäher an, entfernen Sie den

Sperrschlüssel, und vergewissern Sie sich, dass alle beweglichen Teile zu einem vollstän- digen Stillstand gekommen sind: - wann immer Sie den Mäher verlassen, - bevor Sie Blockierungen beseitigen oder den Auswurf frei machen, - bevor Sie den Mäher überprüfen, reinigen oder daran arbeiten, - nach dem Auftre󰀨en auf einen Fremdkörper. Überprüfen Sie den Mäher auf Beschädigung, und führen Sie Reparaturen durch, bevor Sie den Mäher wieder starten und in Betrieb nehmen, - wann immer der Mäher ungewöhnlich zu vibrieren beginnt.

3. Betreiben Sie den Mäher niemals mit defekten

Schutzklappen oder Abschirmungen oder ohne Sicherheitsvorrichtungen, wie z. B. Abweiser und/oder Graskorb.

4. Vermeiden Sie die Benutzung des Mähers bei

schlechten Witterungsverhältnissen, beson- ders bei Blitzschlaggefahr.

5. Tragen Sie während der Benutzung des

Mähers stets einen Augenschutz und robuste Schuhe.

6. Betreiben Sie den Mäher nur bei Tageslicht

oder hellem Kunstlicht.

7. Schalten Sie den Mäher gemäß den

Anweisungen vorsichtig ein, während Ihre Füße einen ausreichenden Sicherheitsabstand von dem (den) Messer(n) haben.

8. Hüten Sie sich vor Fuß- und Handverletzungen

durch die Mähermesser.40 DEUTSCH

9. Achten Sie stets darauf, dass die

Belüftungsö󰀨nungen frei von Unrat sind.

10. Mähen Sie Hänge nur seitwärts, niemals auf

und ab. Gehen Sie bei Richtungsänderungen auf Hängen äußerst vorsichtig vor. Mähen Sie keine sehr steilen Hänge.

11. Lassen Sie äußerste Vorsicht walten, wenn Sie

den Mäher rückwärts betreiben oder auf sich zu ziehen.

12. Halten Sie das (die) Messer an, wenn der

Mäher zum Transportieren gekippt werden muss, wenn andere Flächen als Rasen über- quert werden müssen, und wenn der Mäher zu und vom Arbeitsbereich transportiert werden muss.

13. Neigen Sie den Mäher nicht, wenn Sie den

Motor einschalten, außer wenn der Mäher zum Starten geneigt werden muss. Neigen Sie den Mäher in diesem Fall nicht mehr als absolut notwendig, und heben Sie nur den vom Bediener abgewandten Teil an. Achten Sie stets darauf, dass sich beide Hände an der Arbeitsposition benden, bevor Sie den Mäher wieder auf den Boden stellen.

14. Halten Sie Ihre Hände oder Füße nicht in die

Nähe von rotierenden Teilen oder darunter. Bleiben Sie stets von der Auswurfö󰀨nung fern.

15. Transportieren Sie den Mäher nicht in einge-

16. Vermeiden Sie die Benutzung des Mähers in

Halten Sie den Bügelgri󰀨 stets mit festem Gri󰀨.

18. Fassen Sie nicht die freiliegenden

Schneidmesser oder die Schneidkanten an, wenn Sie den Mäher anheben oder halten.

19. Halten Sie Hände und Füße von den rotieren-

den Messern fern. Vorsicht - Die Messer dre- hen sich nach dem Ausschalten des Mähers noch weiter.

20. Brechen Sie den Betrieb sofort ab, wenn Sie

irgendetwas Ungewöhnliches bemerken. Schalten Sie den Mäher aus, und ziehen Sie den Sperrschlüssel ab. Überprüfen Sie dann den Mäher.

21. Versuchen Sie niemals, Einstellungen der

Schnitthöhe bei laufendem Mäher durchzu- führen, wenn der Mäher eine Funktion zum Einstellen der Schnitthöhe besitzt.

22. Lassen Sie den Schalthebel los, und warten

Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie Einfahrten, Gehwege, Straßen und schotterbedeckte Flächen überqueren. Ziehen Sie den Sperrschlüssel auch ab, wenn Sie den Mäher verlassen, wenn Sie sich bücken, um etwas aufzuheben oder aus dem Weg zu räumen, oder in irgendeiner anderen Situation, bei der Sie von Ihrer Arbeit abge- lenkt werden könnten.

23. Falls der Rasenmäher auf einen Fremdkörper

stößt, gehen Sie folgendermaßen vor: - Stellen Sie den Mäher ab, lassen Sie den Schalthebel los, und warten Sie, bis das Messer zum vollständigen Stillstand kommt. - Entfernen Sie den Sperrschlüssel und den Akku. - Überprüfen Sie den Mäher gründlich auf etwaige Beschädigung. - Tauschen Sie das Messer aus, falls es in irgendeiner Weise beschädigt ist. Reparieren Sie etwaige Schäden, bevor Sie den Mäher wieder in Betrieb nehmen und weiter benutzen.

24. Starten Sie den Mäher nicht, wenn Sie vor der

Auswurfö󰀨nung stehen.

25. Falls der Mäher beginnt, ungewöhnlich heftig

zu vibrieren (sofort überprüfen), - auf Beschädigung überprüfen, - beschädigte Teile austauschen oder reparieren, - prüfen, ob lose Teile vorhanden sind, und diese festziehen.

26. Richten Sie den Materialauswurf niemals

auf Personen. Vermeiden Sie Auswerfen von Material gegen eine Wand oder eine Behinderung. Das Material könnte auf den Bediener zurückprallen. Halten Sie das Messer an, wenn Sie Schotterächen überqueren.

27. Ziehen Sie den Mäher nicht rückwärts, wenn

dies nicht unbedingt notwendig ist. Wenn Sie gezwungen sind, den Mäher von einem Zaun oder einer ähnlichen Behinderung zurückzuziehen, schauen Sie nach unten und hinten, bevor und während Sie sich rückwärts bewegen.

28. Stellen Sie den Motor ab, und warten Sie, bis

das Messer zu einem vollständigen Stillstand kommt, bevor Sie den Grasfänger entfer- nen. Beachten Sie, dass die Messer nach dem Ausschalten nachlaufen.

Wenn Sie die Maschine auf schlammigem Boden, auf einem nassen Hang oder an einem schlüpfri- gen Ort benutzen, achten Sie auf Ihren Stand.

30. Tauchen Sie die Maschine nicht in einen

31. Achten Sie beim Betreiben der Maschine auf

Rohrleitungen und Kabel. Wartung und Lagerung

1. Tauschen Sie verschlissene oder beschädigte

Teile zur Sicherheit aus. Verwenden Sie nur Original-Ersatzteile und -Zubehör.

2. Überprüfen und warten Sie den Mäher

3. Bewahren Sie den Mäher bei Nichtgebrauch

außer Reichweite von Kindern auf.

4. Achten Sie auf festen Sitz aller Muttern, Bolzen

und Schrauben, um sicherzugehen, dass sich das Gerät in einwandfreiem Arbeitszustand bendet.

5. Überprüfen Sie den Graskorb oft auf

Verschleiß oder Verschlechterung. Vergewissern Sie sich vor der Lagerung stets, dass der Graskorb leer ist. Tauschen Sie einen verschlissenen Graskorb zur Sicherheit gegen ein neues Original-Ersatzteil aus.

6. Verwenden Sie nur die in dieser Anleitung

angegebenen Originalmesser des Herstellers.

7. Lassen Sie während der Einstellung des

Mähers Vorsicht walten, um Einklemmen der Finger zwischen den beweglichen Messern und den feststehenden Teilen des Mähers zu verhüten.41 DEUTSCH

8. Überprüfen Sie die

Messerbefestigungsschraube in regelmäßigen Abständen auf festen Sitz.

9. Lassen Sie den Mäher vor der Lagerung stets

Wenn Sie die Messer warten, bedenken Sie, dass sich die Messer immer noch bewegen können, selbst wenn die Stromquelle abgeschaltet ist.

Versuchen Sie niemals, Sicherheitsvorrichtungen zu entfernen oder zu manipulieren. Überprüfen Sie regelmäßig ihre ordnungsgemäße Funktion. Unterlassen Sie jegliche Beeinträchtigung der beab- sichtigten Funktion einer Sicherheitsvorrichtung oder eine Verringerung des von einer Sicherheitsvorrichtung bereitgestellten Schutzes.

12. Lassen Sie die Maschine nicht unbeaufsichtigt

im Freien bei Regen stehen.

13. Lagern Sie die Maschine nicht an einem Ort,

der direktem Sonnenlicht und Regen ausge- setzt ist, sondern an einem Ort, an dem es nicht heiß oder feucht wird. Gebrauch und Pege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom

Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

2. Benutzen Sie Elektrowerkzeuge nur mit den

ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.

3. Bewahren Sie den Akku bei Nichtgebrauch

nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.

4. Bei Missbrauch kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro󰀨enen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.

5. Verwenden Sie keinen Akku und auch kein

Werkzeug, der (das) beschädigt oder modi- ziert ist. Beschädigte oder modizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.

6. Setzen Sie einen Akku oder ein Werkzeug nicht

Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.

7. Befolgen Sie alle Ladeanweisungen, und laden

Sie den Akku bzw. das Werkzeug nicht außer- halb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen. Sicherheit der Elektrik und des Akkus

1. Werfen Sie den (die) Akku(s) nicht ins Feuer.

Die Zelle könnte explodieren. Prüfen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.

2. Versuchen Sie nicht, den (die) Akku(s) zu

ö󰀨nen oder zu verstümmeln. Freigesetzter Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er verschluckt wird, kann er giftig sein.

3. Laden Sie den Akku nicht im Regen oder an

4. Laden Sie den Akku nicht im Freien.

5. Fassen Sie das Ladegerät, einschließ-

lich des Ladegerätesteckers und der Ladegeräteanschlüsse, nicht mit nassen Händen an.

6. Tauschen Sie den Akku nicht im Regen aus.

Vermeiden Sie Benetzen der Akkukontakte mit einer Flüssigkeit, wie z. B. Wasser, oder Untertauchen des Akkus. Lassen Sie den Akku nicht im Regen stehen, und unterlassen Sie Laden, Benutzen oder Lagern des Akkus an einem feuchten oder nassen Ort. Falls die Kontakte nass werden, oder eine Flüssigkeit in den Akku eindringt, kann der Akku kurzgeschlossen werden, und es besteht Überhitzungs-, Brand- oder Explosionsgefahr.

8. Nachdem Sie den Akku von der Maschine oder

vom Ladegerät entfernt haben, bringen Sie unbedingt die Akkuabdeckung am Akku an, und lagern Sie ihn an einem trockenen Ort.

Tauschen Sie den Akku nicht mit nassen Händen aus.

10. Vermeiden Sie gefährliche Umgebungen.

Benutzen Sie die Maschine nicht an feuchten oder nassen Orten, und setzen Sie sie auch keinem Regen aus. Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr.

11. Falls der Akku nass wird, lassen Sie das ein-

gedrungene Wasser ab, und wischen Sie ihn dann mit einem trockenen Tuch ab. Lassen Sie den Akku an einem trockenen Ort vollkommen trocknen, bevor Sie ihn benutzen. Wartung

1. Lassen Sie Ihr Elektrowerkzeug nur unter

Verwendung identischer Ersatzteile von einem qualizierten Wartungstechniker warten. Dadurch wird die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs gewährleistet.

2. Beschädigte Akkus dürfen auf keinen

Fall gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von einer Vertragswerkstatt durchgeführt werden. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen.42 DEUTSCH Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie o󰀨ene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird.43 DEUTSCH MONTAGE WARNUNG: Vergewissern Sie sich stets, dass der Sperrschlüssel abgezogen ist und die Akkus entfernt worden sind, bevor Sie irgend- welche Arbeiten am Mäher ausführen. Wird das Entfernen des Sperrschlüssels und das Abnehmen der Akkus unterlassen, kann es zu schweren Personenschäden durch versehentliches Anlaufen kommen. WARNUNG: Starten Sie den Mäher nie- mals, wenn er nicht vollständig zusammen- gebaut ist. Der Betrieb der Maschine in teilweise zusammengebautem Zustand kann zu schweren Personenschäden durch versehentliches Anlaufen führen. Montieren des Bügelgri󰀨s ANMERKUNG: Achten Sie beim Installieren der Bügelgri󰀨e darauf, dass das Kabel nicht zwischen den Bügelgri󰀨en eingeklemmt wird. Falls das Kabel beschädigt wird, funktioniert der Mäherschalter eventuell nicht.

1. Richten Sie das Loch im unteren Bügelgri󰀨 auf

das Loch im oberen Bügelgri󰀨 aus, führen Sie dann die Schraube von außen ein, und ziehen Sie dann die Rändelmutter von innen an. Führen Sie den gleichen Vorgang auf der anderen Seite durch. Für DLM481/DLM539 ► Abb.1: 1. Schraube 2. Rändelmutter 3. Unterer Bügelgri󰀨 4. Oberer Bügelgri󰀨 Für DLM480/DLM538 ► Abb.2: 1. Schraube 2. Rändelmutter 3. Unterer Bügelgri󰀨 4. Oberer Bügelgri󰀨

2. Drehen Sie den Knopf um 90°, während Sie

den Knopf am unteren Bügelgri󰀨 ziehen, um den Verriegelungsstift zu lösen. Führen Sie den gleichen Vorgang auf der anderen Seite durch. Heben Sie den Bügelgri󰀨 an, und drehen Sie dann den Knopf auf beiden Seiten um 90°. Vergewissern Sie sich, dass die Knöpfe sicher xiert sind. ► Abb.3: 1. Knopf HINWEIS: Das Abstützen des Bügelgri󰀨s erleichtert das Freigeben des Verriegelungsstifts beim Ziehen am Knopf. Entfernen des Mulchstopfens

1. Ö󰀨nen Sie die Rückabdeckung.

► Abb.4: 1. Rückabdeckung

2. Heben Sie den Mulchstopfen geringfügig an, und

entfernen Sie ihn dann. ► Abb.5: 1. Mulchstopfen Montieren des Graskorbs

1. Heben Sie den oberen Clip des Graskorbs hoch.

► Abb.6: 1. Oberer Clip

2. Führen Sie den Rahmen bis zum Anschlag in

den Graskorb ein, während Sie den Gri󰀨 des Rahmens halten. ► Abb.7: 1. Gri󰀨 ANMERKUNG: Führen Sie den Gri󰀨 nicht in den Graskorb ein. Führen Sie den Rahmen unbedingt entlang der Masche des Graskorbs ein.

3. Vergewissern Sie sich, dass die Ecken des

Graskorbs nicht durchhängen. ► Abb.8

4. Ö󰀨nen Sie den oberen Clip, und befestigen Sie

ihn am Rahmen. ► Abb.9

5. Befestigen Sie alle übrigen Clips, wie in der

Abbildung gezeigt. Vergewissern Sie sich, dass alle Clips sicher am Rahmen befestigt sind. ► Abb.10: 1. Clip Montieren und Demontieren des Graskorbs Befolgen Sie zum Montieren des Graskorbs die nach- stehenden Schritte.

1. Ö󰀨nen Sie die Rückabdeckung.

► Abb.11: 1. Rückabdeckung

2. Halten Sie den Gri󰀨 des Graskorbs, und hängen

Sie dann den Graskorb an die Stange der Mähereinheit, wie in der Abbildung gezeigt. ► Abb.12: 1. Graskorb 2. Gri󰀨 3. Stange Zum Entfernen des Graskorbs ö󰀨nen Sie die Rückabdeckung, und nehmen Sie dann den Graskorb ab, indem Sie den Gri󰀨 halten. Anbringen des Mulchstopfens

1. Ö󰀨nen Sie die Rückabdeckung, und nehmen Sie

dann den Graskorb ab. ► Abb.13: 1. Rückabdeckung 2. Graskorb

2. Befestigen Sie den Mulchstopfen, indem Sie

ihn bis zum Anschlag hineindrücken, so dass die Vorsprünge am Mulchstopfen in die Löcher an der Maschine passen. ► Abb.14: 1. Mulchstopfen 2. Vorsprung44 DEUTSCH FUNKTIONSBESCHREIBUNG Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie die Maschine und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie die Maschine und den Akku nicht sicher festhalten, können sie Ihnen aus den Händen rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Personenschäden führen kann. VORSICHT: Verriegeln Sie unbedingt die Akkuabdeckung vor Gebrauch. Anderenfalls können Schlamm, Schmutz oder Wasser eine Beschädigung des Produkts oder der Akkus verursachen. VORSICHT: Schieben Sie die Akkus stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er versehentlich aus der Maschine herausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen der Akkus. Falls die Akkus nicht reibungslos hineingleiten, sind sie nicht richtig ausgerichtet. VORSICHT: Halten Sie die Akkuabdeckung fest, wenn Sie den Akku installieren oder entfernen. HINWEIS: Die Maschine funktioniert nicht mit nur einem Akku. Zum Einsetzen der Akkus:

1. Ziehen Sie den Verriegelungshebel hoch, und

ö󰀨nen Sie dann die Akkuabdeckung. ► Abb.15: 1. Akkuabdeckung 2. Verriegelungshebel

2. Richten Sie die Feder am Akku auf den Schlitz an

der Maschine aus, und schieben Sie dann den Akku hinein, bis er mit einem leisen Klicken einrastet. ► Abb.16: 1. Akku

3. Führen Sie den Sperrschlüssel bis zum Anschlag

in den in der Abbildung gezeigten Schlitz ein. ► Abb.17: 1. Sperrschlüssel

4. Schließen Sie die Akkuabdeckung, und drücken

Sie sie an, bis sie mit dem Verriegelungshebel einrastet. Zum Entfernen des Akkus:

1. Ziehen Sie den Verriegelungshebel hoch, und

ö󰀨nen Sie die Akkuabdeckung.

2. Ziehen Sie den Akku aus der Maschine heraus,

während Sie den Knopf an der Vorderseite des Akkus verschieben.

3. Ziehen Sie den Sperrschlüssel heraus.

4. Schließen Sie die Akkuabdeckung.

Maschinen-/Akku-Schutzsystem Die Maschine ist mit einem Maschinen-/Akku- Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Maschine und Akku zu verlängern. Die Maschine bleibt während des Betriebs automatisch stehen, wenn die Maschine oder der Akku einer der folgenden Bedingungen unterliegt: Überlastschutz Wird der Akku auf eine Weise benutzt, die eine ungewöhn- lich hohe Stromaufnahme bewirkt, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Grün. Schalten Sie in dieser Situation die Maschine aus, und brechen Sie die Anwendung ab, die eine Überlastung der Maschine verursacht hat. Schalten Sie dann die Maschine wieder ein, um sie neu zu starten. Überhitzungsschutz Wenn die Maschine oder der Akku überhitzt wird, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe leuchtet in Rot auf. Lassen Sie die Maschine und den Akku in diesem Fall abkühlen, bevor Sie die Maschine wieder einschalten. Überentladungsschutz Wenn die Akkukapazität nicht ausreicht, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Rot. Entfernen Sie in diesem Fall die Akkus aus der Maschine, und laden Sie die Akkus auf, oder tauschen Sie die Akkus gegen voll aufgeladene aus. Schutz gegen andere Ursachen Das Schutzsystem ist auch für andere Ursachen ausge- legt, die eine Beschädigung der Maschine bewirken könn- ten, und ermöglicht automatisches Anhalten der Maschine. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn die Maschine zu einem vorübergehen- den Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie die Maschine aus und wieder ein, um

2. Laden Sie den/die Akku(s) auf, oder tauschen Sie

ihn/sie gegen einen aufgeladenen Akku/aufgela- dene Akkus aus.

Lassen Sie die Maschine und den/die Akku(s) abkühlen. Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle. ANMERKUNG: Falls die Maschine wegen einer oben nicht beschriebenen Ursache stehen bleibt, nehmen Sie auf den Abschnitt zur Fehlersuche Bezug. Anzeigen der Akku-Restkapazität ► Abb.18: 1. Anzeige Akkuladezustand Wenn die Akku-Restkapazität niedrig wird, blinkt die Akku-Anzeige auf der Seite des betre󰀨enden Akkus. Bei weiterer Benutzung bleibt die Maschine stehen, und die Akku-Anzeige leuchtet auf. Laden Sie in dieser Situation den Akku auf.45 DEUTSCH Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ► Abb.19: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku- Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Den Akku auaden. Möglicherweise liegt eine Funktionsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist. Hauptbetriebsschalter WARNUNG: Schalten Sie den Hauptbetriebsschalter stets aus, wenn das Werkzeug nicht benutzt wird. ► Abb.20: 1. Hauptbetriebslampe

2. Hauptbetriebsschalter

Zum Einschalten der Maschine drücken Sie den Hauptbetriebsschalter. Die Hauptbetriebslampe leuch- tet in Grün auf. Zum Ausschalten der Maschine drücken Sie den Hauptbetriebsschalter erneut. HINWEIS: Falls die Hauptbetriebslampe in Rot aueuchtet oder in Rot oder Grün blinkt, nehmen Sie auf die Anweisungen für das Maschinen-/Akku- Schutzsystem Bezug. HINWEIS: Diese Maschine verwendet die Abschaltautomatik. Um unbeabsichtigtes Anlaufen zu vermeiden, wird der Hauptbetriebsschalter automatisch abgeschaltet, wenn der Schalthebel und der Antriebsbügel (sofern vorhanden) eine bestimmte Zeitlang nach dem Einschalten des Hauptbetriebsschalters nicht betätigt wird. Schalterfunktion WARNUNG: Vergewissern Sie sich vor dem Einsetzen der Akkus stets, dass der Schalthebel ordnungsgemäß funktioniert und beim Loslassen in die Ausgangsstellung zurückkehrt. Der Betrieb der Maschine mit einem fehlerhaften Schalter kann zum Verlust der Kontrolle und zu schweren Personenschäden führen. HINWEIS: Der Mäher startet nicht, ohne den Schaltknopf zu drücken, selbst wenn der Schalthebel betätigt wird. HINWEIS: Der Mäher startet möglicherweise nicht aufgrund der Überlastung, wenn Sie versuchen, langes oder dichtes Gras in einem Durchgang zu mähen. Erhöhen Sie in diesem Fall die Mähhöhe. Dieser Mäher ist mit einem Sperrschlüssel und Gri󰀨schalter ausgestattet. Falls Sie etwas Ungewöhnliches beim Sperrschlüssel oder Schalter bemerken, stoppen Sie den Betrieb unverzüglich, und lassen Sie die Teile vom nächsten autorisierten Makita- Servicecenter überprüfen. Für DLM481/DLM539

1. Setzen Sie die Akkus ein. Führen Sie den

Sperrschlüssel ein, und schließen Sie dann die Akkuabdeckung.

2. Drücken Sie den Hauptbetriebsschalter.

3. Ziehen Sie den Schalthebel auf sich zu, während

Sie den Schaltknopf gedrückt halten. Lassen Sie den Schaltknopf los, sobald der Motor anläuft. ► Abb.21: 1. Schaltknopf 2. Schalthebel

4. Drücken Sie den Antriebsbügel bei angezogenem

Schalthebel nach vorn, und halten Sie ihn dort, um die Hinterräder anzutreiben. ► Abb.22: 1. Antriebsbügel HINWEIS: Sie können die Hinterräder antreiben, indem Sie den Antriebsbügel nach vorn drücken und halten, ohne den Schalthebel anzuziehen.

5. Lassen Sie den Antriebsbügel und den

Schalthebel los, um die Maschine anzuhalten. Für DLM480/DLM538

1. Setzen Sie die Akkus ein. Führen Sie den

Sperrschlüssel ein, und schließen Sie dann die Akkuabdeckung.

2. Drücken Sie den Hauptbetriebsschalter.

3. Ziehen Sie den Schalthebel auf sich zu, während

Sie den Schaltknopf gedrückt halten. Lassen Sie den Schaltknopf los, sobald der Motor anläuft. ► Abb.23: 1. Schaltknopf 2. Schalthebel

4. Lassen Sie den Schalthebel los, um den Motor zu

stoppen.46 DEUTSCH Einstellen der Mähhöhe WARNUNG: Halten Sie niemals Ihre Hand oder Ihren Fuß unter die Mähereinheit, wenn Sie die Mähhöhe einstellen. WARNUNG: Vergewissern Sie sich stets, dass der Hebel einwandfrei in der Führungsnut sitzt, bevor Sie den Mäher in Betrieb nehmen. Die Mähhöhe kann innerhalb des Bereichs zwischen 20 mm und 100 mm eingestellt werden. Ziehen Sie den Sperrschlüssel ab, ziehen Sie dann den Mähhöhen-Einstellhebel von der Mähereinheit nach außen, und stellen Sie ihn auf die gewünschte Mähhöhe. ► Abb.24: 1. Mähhöhen-Einstellhebel Die nachstehende Tabelle zeigt die Beziehung zwi- schen der Nummer an der Mähereinheit und der unge- fähren Mähhöhe. Nummer Mähhöhe 1 20 mm 2 26 mm 3 32 mm 4 40 mm 5 49 mm 6 59 mm 7 70 mm 8 81 mm 9 92 mm 10 100 mm Halten Sie den unteren Bügelgri󰀨 mit einer Hand, und verstellen Sie dann den Mähhöhen-Einstellhebel mit der anderen Hand. ► Abb.25: 1. Mähhöhen-Einstellhebel 2. Unterer Bügelgri󰀨 HINWEIS: Die Zahlen der Mähhöhe dienen lediglich als Orientierungshilfe. Je nach den Bedingungen des Rasens oder des Bodens kann die tatsächliche Rasenhöhe geringfügig von der eingestellten Höhe abweichen. HINWEIS: Machen Sie einen Mähtest an einer unauf- fälligeren Stelle des Rasens, um die gewünschte Höhe zu erhalten. Grasfüllstandsanzeige Die Grasfüllstandsanzeige zeigt die Menge des gemähten Grases an. Wenn der Graskorb nicht voll ist, schwimmt der Indikator, während die Messer rotieren. ► Abb.26: 1. Grasfüllstandsanzeige Wenn der Graskorb fast voll ist, schwimmt der Indikator nicht, während die Messer rotieren. Brechen Sie in die- sem Fall den Betrieb sofort ab, und leeren Sie den Korb. ► Abb.27: 1. Grasfüllstandsanzeige HINWEIS: Diese Anzeige ist eine grobe Orientierungshilfe. Je nach den Bedingungen im Korb funktioniert diese Anzeige u. U. nicht richtig. Einstellen der Bügelgri󰀨höhe Die Bügelgri󰀨höhe kann in zwei Stufen eingestellt werden.

Halten Sie den unteren Bügelgri󰀨, und drehen Sie dann den Knopf um 90°, während Sie den Knopf am unteren Bügelgri󰀨 ziehen, um den Verriegelungsstift zu lösen. Führen Sie den gleichen Vorgang auf der anderen Seite durch. ► Abb.28: 1. Unterer Bügelgri󰀨 2. Knopf HINWEIS: Das Abstützen des Bügelgri󰀨s erleichtert das Freigeben des Verriegelungsstifts beim Ziehen am Knopf.

Stellen Sie die Höhe des Bügelgri󰀨s ein, und drehen Sie dann den Knopf auf beiden Seiten um 90°. Vergewissern Sie sich, dass die Knöpfe sicher xiert sind. ► Abb.29: 1. Knopf Einstellen der Fahrgeschwindigkeit Für DLM481/DLM539 ► Abb.30: 1. Geschwindigkeits-Einstellhebel Die Fahrgeschwindigkeit kann mit dem Geschwindigkeits- Einstellhebel eingestellt werden. Um die Geschwindigkeit zu verringern, ziehen Sie den Hebel auf sich zu, und um die Geschwindigkeit zu erhöhen, drehen Sie den Hebel nach vorn. Verwendung des Mulchstopfens Der Mulchstopfen ermöglicht es Ihnen, das abgeschnittene Gras auf den Boden zurückzuführen, ohne es im Graskorb aufzusammeln. Wenn Sie die Maschine mit dem Mulchstopfen betreiben, nehmen Sie unbedingt den Graskorb ab. ANMERKUNG: Wenn Sie die Maschine mit dem Mulchstopfen benutzen, vergewissern Sie sich, dass die Gesamtlänge des Grases nach dem Mähen 30 mm oder mehr, und die Schnittlänge 15 mm oder weniger beträgt. ► Abb.31: (1) 30 mm oder mehr (2) 15 mm oder weniger Verwendung des hinteren Auswurfs Bei Verwendung des hinteren Auswurfs ist es möglich, das gemähte Gras von der Rückseite der Maschine auf den Boden zurückzuführen, ohne es im Graskorb aufzusammeln. Wenn Sie die Maschine mit dem hinteren Auswurf betreiben, entfernen Sie unbedingt den Graskorb und den Mulchstopfen, und schließen Sie die Rückabdeckung. Elektronikfunktionen Für komfortablen Betrieb ist die Maschine mit Elektronikfunktionen ausgestattet.

• Sanftanlauf beim Fahren Die Sanftanlauf-Funktion reduziert Anlaufstöße auf ein Minimum und bewirkt ruckfreies Anlaufen der Maschine.

• Elektrische Bremse Diese Maschine ist mit einer elektrischen Bremse ausgestattet. Falls die Maschine ständig ver- sagt, die Mähermesser nach dem Loslassen des Schalthebels schnell anzuhalten, lassen Sie die Maschine von einem autorisierten Makita- Servicecenter warten.47 DEUTSCH BETRIEB Mähen WARNUNG: Bevor Sie mit dem Mähen beginnen, entfernen Sie Äste und Steine vom Mähbereich. Beseitigen Sie vorher auch jegliches Unkraut im Mähbereich. WARNUNG: Tragen Sie bei der Benutzung des Mähers stets eine Schutzbrille mit Seitenschützern. VORSICHT: Falls das gemähte Gras oder Fremdkörper die Innenseite der Mähereinheit blockieren, entfernen Sie unbedingt den Sperrschlüssel und die Akkus, und ziehen Sie Handschuhe an, bevor Sie das Gras oder den Fremdkörper entfernen. ANMERKUNG: Verwenden Sie diese Maschine nur zum Mähen von Rasen. Mähen Sie kein Unkraut mit dieser Maschine. ► Abb.32 Halten Sie den Bügelgri󰀨 beim Mähen mit beiden Händen fest. Die Richtlinie der Mähgeschwindigkeit liegt bei ungefähr 7 bis 14 Meter pro 10 Sekunden. ► Abb.33 HINWEIS: Falls beim Mähen von langem oder dich- tem Rasen nach dem Mähen Unebenheiten in der Rasenlänge oder ein schlechtes Finish festgestellt werden oder die Motordrehzahl während des Mähens abnimmt, verringern Sie die Mähgeschwindigkeit auf einen Wert, der niedriger als in dieser Anleitung emp- fohlen ist, oder erhöhen Sie die Mähhöhe. Die Mittellinien der Vorderräder sind die Richtlinien für die Mähbreite. Mähen Sie in Streifen, indem Sie die Mittellinien als Richtlinien verwenden. Überlappen Sie den vorhergehenden Streifen um eine Hälfte bis ein Drittel, um den Rasen gleichmäßig zu mähen. ► Abb.34: 1. Mähbreite 2. Überlappungsbereich

Wechseln Sie jedes Mal die Mährichtung, um zu ver- hindern, dass sich eine Grasmaserung nur in einer Richtung bildet. ► Abb.35 Überprüfen Sie die Höhe des gemähten Grases im Graskorb regelmäßig. Entleeren Sie den Graskorb, bevor er ganz voll wird. Stellen Sie vor jeder regel- mäßigen Kontrolle den Mäher ab, und entfernen Sie Sperrschlüssel und Akkus. ANMERKUNG: Die Benutzung des Mähers mit vollem Graskorb verhindert eine reibungslose Messerdrehung und übt eine zusätzliche Last auf den Motor aus, die zu einem Ausfall führen kann. Mähen von langem Gras Versuchen Sie nicht, langes Gras in einem Durchgang zu schneiden. Mähen Sie das Gras statt dessen in mehreren Durchgängen. Lassen Sie ein oder zwei Tage zwischen den Mähdurchgängen o󰀨en, bis das Gras gleichmäßig kurz wird. ► Abb.36 HINWEIS: Das Mähen von langem Gras in einem Durchgang auf eine kurze Länge kann das Absterben des Rasens verursachen. Außerdem kann das gemähte Gras die Innenseite der Mähereinheit blockieren. HINWEIS: Falls nach dem Mähen Unebenheiten in der Rasenlänge oder ein schlechtes Finish festgestellt werden, oder falls die Motordrehzahl während des Mähens abnimmt, verringern Sie die Mähgeschwindigkeit, oder erhöhen Sie die Mähhöhe. Leeren des Graskorbs WARNUNG: Um die Unfallgefahr zu redu- zieren, sollten Sie den Graskorb regelmäßig auf Beschädigung oder Abschwächung überprüfen. Tauschen Sie den Graskorb nötigenfalls aus.

1. Lassen Sie den Schalthebel und den

Antriebsbügel los (für DLM481/DLM539), oder lassen Sie den Schalthebel los (für DLM480/DLM538).

2. Entfernen Sie den Sperrschlüssel.

3. Ö󰀨nen Sie die Rückabdeckung, und nehmen Sie

den Graskorb an seinem Gri󰀨 heraus. ► Abb.37: 1. Rückabdeckung 2. Gri󰀨 3. Graskorb

4. Leeren Sie den Graskorb.

WARTUNG WARNUNG: Vergewissern Sie sich stets, dass Sperrschlüssel und Akkus vom Mäher entfernt wor- den sind, bevor Sie den Mäher lagern oder tragen oder eine Inspektion oder Wartung durchführen. WARNUNG: Ziehen Sie stets den Sperrschlüssel ab, wenn Sie den Mäher nicht benut- zen. Bewahren Sie den Sperrschlüssel an einem sicheren Ort außer Reichweite von Kindern auf. WARNUNG: Tragen Sie Handschuhe zur Durchführung von Inspektions- oder Wartungsarbeiten. WARNUNG: Tragen Sie bei der Durchführung von Inspektions- oder Wartungsarbeiten stets eine Schutzbrille mit Seitenschützern. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.48 DEUTSCH Wartung

1. Entfernen Sie den Sperrschlüssel und die Akkus,

und schließen Sie dann die Akkuabdeckung.

2. Legen Sie den Mäher auf seine Seite. Beseitigen

Sie an der Unterseite des Mäherdecks angesammelten Grasschnitt.

3. Gießen Sie Wasser in Richtung der Unterseite der

Maschine, an der das Messer angebracht ist. ANMERKUNG: Waschen Sie die Maschine nicht mit Hochdruck-Wasserstrahl.

4. Überprüfen Sie alle Muttern, Bolzen, Schrauben

usw. auf festen Sitz.

5. Überprüfen Sie die beweglichen Teile auf

Beschädigung, Bruch und Verschleiß. Beschädigte oder fehlende Teile sind zu reparieren oder zu ersetzen.

6. Lagern Sie den Mäher an einem sicheren Ort

außer Reichweite von Kindern. Für DLM481/DLM539 ANMERKUNG: Übergießen Sie den in der Abbildung gezeigten Bereich nicht mit Wasser. Übergießen der Motoreinheit mit Wasser kann eine Funktionsstörung der Maschine verursachen. ► Abb.38: 1. Bereich, der nicht mit Wasser übergos- sen werden darf Für DLM481/DLM539 ANMERKUNG: Gießen Sie kein Wasser auf die Maschine, während sie sich in der aufrechten Position bendet, wie in der Abbildung gezeigt. Falls sich die Maschine in der aufrechten Position bendet, kann Wasser an der Motoreinheit herun- terlaufen und eine Funktionsstörung der Maschine verursachen. ► Abb.39 Tragen des Mähers VORSICHT: Vergewissern Sie sich vor dem Tragen des Mähers, dass der Akku und der Sperrschlüssel abgezogen sind. Halten Sie beim Tragen des Mähers den hinteren Handgri󰀨 und den unteren Halteteil an der Vorderseite der Maschine mit zwei Personen, wie in der Abbildung gezeigt. ► Abb.40: 1. Unterer Halteteil 2. Hinterer Gri󰀨 Lagerung VORSICHT: Wenn Sie die Maschine in die auf- rechte Position bringen, stellen Sie die Maschine auf eine ebene und stabile Fläche. Wird die Maschine auf eine instabile Fläche gestellt, kann die Maschine umfallen und eine Verletzung verursachen. Lagern Sie den Mäher an einem kühlen, trockenen und abschließbaren Ort. Lagern Sie Mäher und Ladegerät nicht an Orten, an denen die Temperatur 40 °C errei- chen oder überschreiten kann.

1. Entfernen Sie den Akku und den Sperrschlüssel.

2. Drehen Sie den Knopf um 90°, während Sie

den Knopf am unteren Bügelgri󰀨 ziehen, um den Verriegelungsstift zu lösen. Führen Sie den gleichen Vorgang auf der anderen Seite durch, und klappen Sie dann den Bügelgri󰀨 ein. ► Abb.41: 1. Knopf HINWEIS: Das Abstützen des Bügelgri󰀨s erleichtert das Freigeben des Verriegelungsstifts beim Ziehen am Knopf.

3. Drehen Sie den Knopf auf beiden Seiten um 90°.

Vergewissern Sie sich, dass die Knöpfe sicher xiert sind. Für DLM481/DLM539 ► Abb.42: 1. Knopf Für DLM480/DLM538 ► Abb.43: 1. Knopf ANMERKUNG: Achten Sie beim Zusammenklappen des Bügelgri󰀨s darauf, dass die Kabel nicht eingeklemmt werden.

4. Lösen Sie die Rändelmuttern auf beiden Seiten,

und klappen Sie dann den oberen Bügelgri󰀨 um, wie in der Abbildung gezeigt. ► Abb.44: 1. Rändelmutter 2. Oberer Bügelgri󰀨

5. Bringen Sie die Maschine in die aufrechte

Position. HINWEIS: Wenn Sie den Mäher in die aufrechte Position bringen, halten Sie nicht nur den Bügelgri󰀨, sondern den Mäherkörper und den Bügelgri󰀨 fest.

6. Verstauen Sie den Graskorb so, wie in der

Abbildung gezeigt. ► Abb.45: 1. Graskorb ► Abb.46: 1. Graskorb Demontieren oder Montieren des Mähermessers WARNUNG: Das Messer dreht sich nach dem Loslassen des Schalters noch einige Sekunden weiter. Warten Sie mit der Ausführung von Arbeiten, bis das Messer zu einem vollständigen Stillstand kommt. WARNUNG: Entfernen Sie stets den Sperrschlüssel und die Akkus, bevor Sie das Messer demontieren oder montieren. Werden Sperrschlüssel und Akkus nicht entfernt, kann es zu schweren Verletzungen kommen. WARNUNG: Tragen Sie stets Handschuhe bei der Handhabung des Messers.49 DEUTSCH Entfernen des Mähermessers

1. Kippen Sie den Mäher auf seine Seite, so dass

der Mähhöhen-Einstellhebel unten liegt.

2. Um das Messer zu verriegeln, führen Sie den Stift

bis zum Anschlag in das Loch am Mäherkörper ein.

3. Drehen Sie die Schraube mit dem Steckschlüssel

17 entgegen dem Uhrzeigersinn. ► Abb.47: 1. Mähermesser 2. Stift 3. Steckschlüssel

4. Entfernen Sie die Schraube, und nehmen Sie

dann das Mähermesser ab. ► Abb.48: 1. Messerhalter 2. Mähermesser

3. Schraube 4. Vorsprung

ANMERKUNG: Vergewissern Sie sich beim Montieren des Mähermessers, dass die Vorsprünge am Messerhalter in die Löcher im Mähermesser passen. Installieren des Mähermessers WARNUNG: Montieren Sie das Mähermesser sorgfältig. Das Messer hat eine Ober- und Unterseite. WARNUNG: Ziehen Sie dann die Schraube zur Sicherung des Messers im Uhrzeigersinn fest. WARNUNG: Vergewissern Sie sich, dass das Mähermesser und alle Befestigungsteile korrekt montiert und sicher festgezogen sind. WARNUNG: Befolgen Sie beim Auswechseln der Messer stets die Anweisungen in dieser Anleitung. ANMERKUNG: Denken Sie nach dem Montieren der Mähermesser daran, den Stift von der Mähereinheit zu entfernen. Zum Montieren der Mähermesser wenden Sie das Demontageverfahren umgekehrt an. FEHLERSUCHE Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem nden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, die Maschine zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden. Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Der Mäher startet nicht. Es sind nicht beide Akkus eingesetzt. Setzen Sie zwei geladene Akkus ein. Akkustörung (Unterspannung) Laden Sie die Akkus auf. Falls Laden nichts nützt, tauschen Sie die Akkus aus. Der Sperrschlüssel ist nicht eingesteckt. Stecken Sie den Sperrschlüssel ein. Der Motor bleibt nach kurzer Zeit stehen. Der Ladestand der Akkus ist niedrig. Laden Sie die Akkus auf. Falls Laden nichts nützt, tauschen Sie die Akkus aus. Die Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Grasschnitt hat sich im Mäher angesammelt. Entfernen Sie das angesammelte Gras vom Mäher. Der Motor erreicht die Maximaldrehzahl nicht. Die Akkus sind falsch eingesetzt. Setzen Sie die Akkus gemäß der Beschreibung in dieser Anleitung ein. Die Akkuleistung lässt nach. Laden Sie die Akkus auf. Falls Laden nichts nützt, tauschen Sie die Akkus aus. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Das Mähermesser dreht sich nicht: Stoppen Sie den Mäher unverzüglich! Ein Fremdkörper, wie z. B. ein Ast, hat sich in der Nähe des Messers verklemmt. Entfernen Sie den Fremdkörper. Das Antriebssystem funktioniert nicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Ungewöhnliche Vibration: Stoppen Sie den Mäher unverzüglich! Das Messer ist unausgeglichen, über- mäßig oder ungleichmäßig abgenutzt. Tauschen Sie das Messer aus.50 DEUTSCH SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Original-Makita-Akku und -Ladegerät HINWEIS: Manche Teile in der Liste können als Standardzubehör im Produktpaket enthalten sein. Sie können von Land zu Land unterschiedlich sein.51 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: DLM480 DLM481 DLM538 DLM539 Larghezza di taglio (diametro lama) 480 mm 534 mm Velocità a vuoto 3.100 min

1. Open de achterklep.

► Fig.4: 1. Achterklep

1. Open de achterklep.

► Fig.11: 1. Achterklep

► Fig.13: 1. Achterklep 2. Grasmand
