PAC127032 - Klimaanlage Emerio - Kostenlose Bedienungsanleitung

Marke	Emerio
Modell	PAC-127032.1
Produkttyp	Mobile Monoblock-Klimaanlage
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	1005 W
Nennstrom	4,5 A
Kühlleistung	2600 W
Kältemittel	R290 (GWP = 3)
Energieeffizienzklasse	A
Schallleistung (Kühlung)	65 dB(A)
Luftdurchsatz	330 m³/h
Entfeuchtung	0,9 L/h
Temperaturbereich (Kühlung)	16 °C bis 32 °C
Mindestraumfläche	9 m²
Mindestabstand um das Gerät	50 cm
Hauptfunktionen	Kühlung, Entfeuchtung, Belüftung, Timer, Schlafmodus, Kindersicherung, Wi-Fi
Steuerung	Bedienfeld, Fernbedienung, Smart Life App
Wartung und Reinigung	Luftfilter monatlich mit fließendem Wasser reinigen
Sicherheit	Kindersicherung, automatische Abschaltung bei vollem Wasserbehälter (Code Ft)
Garantie	2 Jahre

Häufig gestellte Fragen - PAC127032 Emerio

Wie installiere ich die Klimaanlage Emerio PAC127032?

Stellen Sie das Gerät auf eine ebene Fläche, mindestens 50 cm von Hindernissen entfernt. Schließen Sie den Abluftschlauch an der Rückseite an und befestigen Sie das Fensterkit. Lassen Sie das Gerät nach dem Transport 2 Stunden ruhen, bevor Sie es in Betrieb nehmen.

Was tun, wenn das Gerät nicht ausreichend kühlt?

Überprüfen Sie, ob Fenster und Türen geschlossen sind, der Abluftschlauch nicht verstopft ist und die eingestellte Temperatur nicht zu hoch ist. Reinigen Sie ggf. die Luftfilter.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA 1,5 V Batterien in das Fach auf der Rückseite der Fernbedienung ein. Verwenden Sie die Tasten zum Ein-/Ausschalten, Temperatureinstellung, Modusauswahl, Lüftergeschwindigkeit und Timer.

Was bedeutet der Code 'Ft' auf dem Bildschirm?

Der Code 'Ft' zeigt an, dass der Wassertank voll ist. Sie müssen das Wasser ablassen, indem Sie den unteren Ablassstopfen entfernen oder einen Ablaufschlauch anschließen.

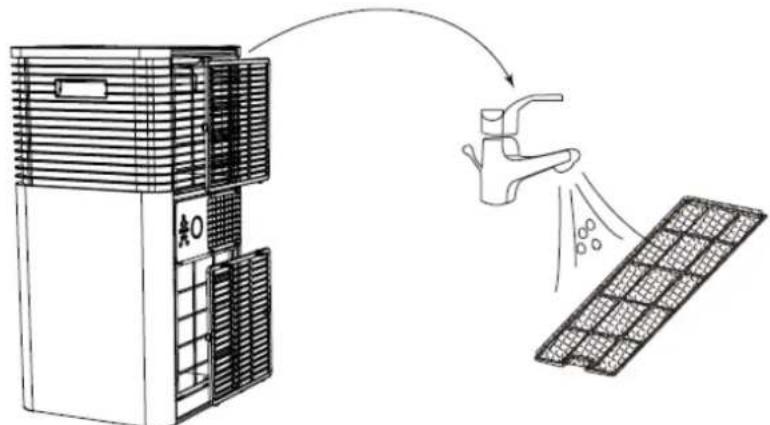

Wie reinige ich die Luftfilter?

Entnehmen Sie die Filter aus dem Gerät, spülen Sie sie unter fließendem Wasser ab und trocknen Sie sie im Schatten. Setzen Sie sie nach dem Trocknen wieder ein. Führen Sie diesen Vorgang mindestens einmal im Monat durch.

Wie verbinde ich das Gerät mit dem WLAN?

Laden Sie die App 'Smart Life' auf Ihr Smartphone herunter, erstellen Sie ein Konto, tippen Sie auf '+' und wählen Sie 'Mobile Klimaanlage (Wi-Fi)'. Stellen Sie sicher, dass das WLAN auf 2,4 GHz läuft und die WLAN-Anzeige am Gerät blinkt.

Welche Raumgröße wird für dieses Gerät empfohlen?

Das Gerät muss in einem Raum mit einer Grundfläche von mehr als 9 m² installiert, verwendet und gelagert werden.

Wie entleere ich das Wasser aus der Klimaanlage?

Trennen Sie das Gerät vom Strom, stellen Sie es an einen geeigneten Ort und entfernen Sie den Stopfen der unteren Ablassöffnung, um das Wasser abzulassen. Im kontinuierlichen Entfeuchtungsmodus schließen Sie einen Ablaufschlauch an die obere Öffnung an und führen Sie ihn zu einem Eimer.

Ist das Kältemittel R290 gefährlich?

R290 ist ein brennbares, aber umweltfreundliches Gas (GWP = 3). Das Gerät ist sicher konstruiert. Durchstechen Sie nicht den Kältemittelkreislauf und befolgen Sie die Sicherheitshinweise: gut belüfteter Raum, keine Zündquellen in der Nähe.

Wie stelle ich den Timer für automatisches Einschalten ein?

Bei ausgeschaltetem Gerät drücken Sie die Timer-Taste, das Display blinkt '00'. Mit den Tasten + oder - stellen Sie die Zeit ein (1 bis 24 Stunden). Der Timer wird nach einigen Sekunden bestätigt und die Anzeige leuchtet.

BEDIENUNGSANLEITUNG PAC127032 Emerio

Bedienungsanleitung -Deutsch. 24-

LIPO Einrichtungsmärkte AG,

Ruti Center, Rutiweg 7,

CH-4133 Pratteln

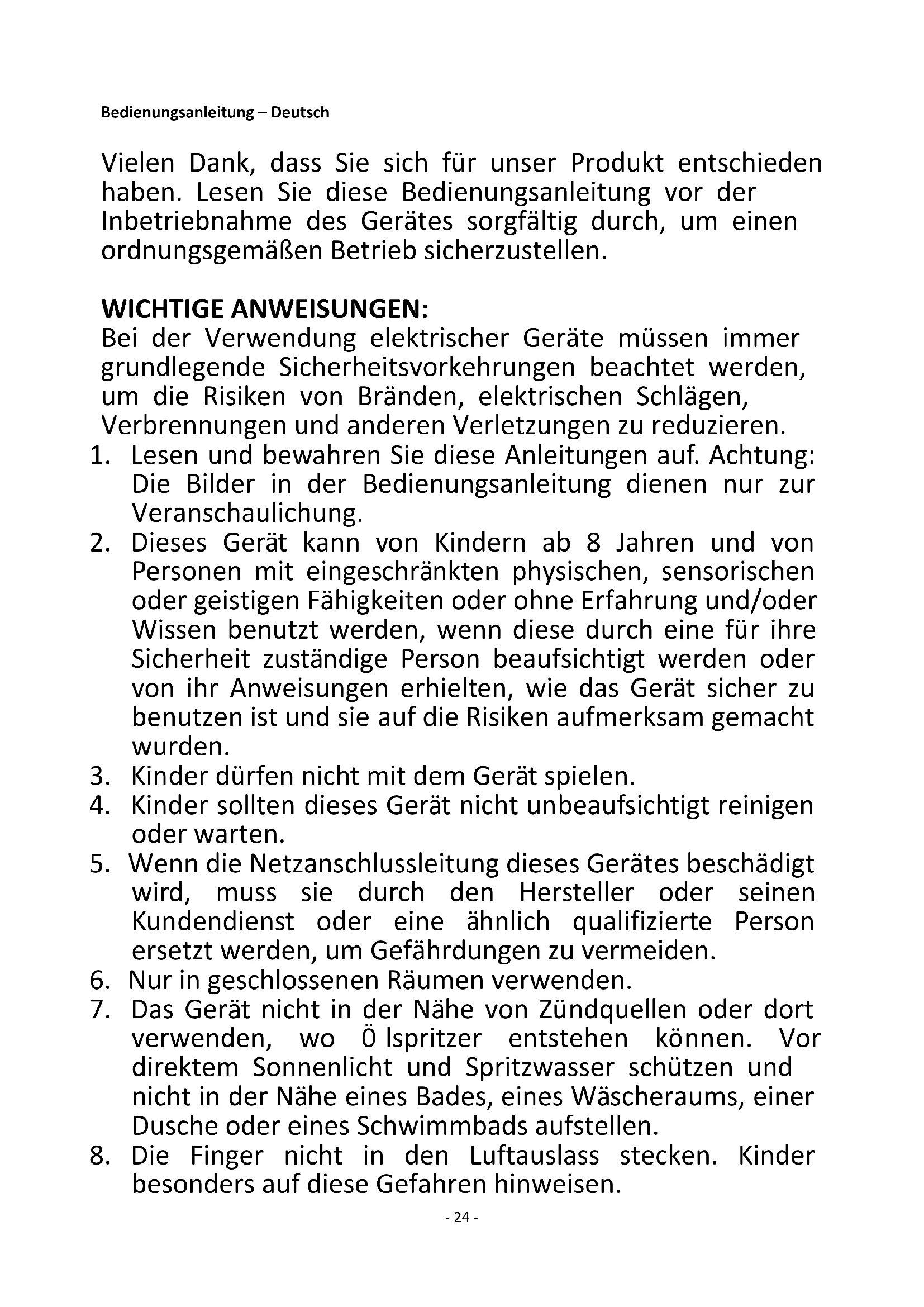

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch, um einen ordnungsgemäß Betrieb sicherzustellen.

WICHTIGE ANWEISUNGEN:

Bei der Verwendung elektrischer Geräte,müssen immer grundlegende Sicherheitsvorkehrungen beachtet werden, um die Risiken von Bränden, elektrischen Schlägen, Verbrennungen und anderen Verletzungen zu reduzieren.

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dienen nur zur Veranschaulichung.
2. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät safer zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.
3. Kinder dürfen nicht mit dem Gerät speiten.
4. Kinder sollen den这点 Gerät nicht unbeaufsichtigt reinigen oder warten.
5. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
6. Nur in geschlossenen Räumen verwenden.
7. Das Gerät nicht in der Nähe von Zündquellen oder Dort verwenden, wo Ölspritzer entstehen konnen. Vor direktem Sonnenlicht und Spritzwasser schützen und nicht in der Nähe eines Bades, eines Wäscheraums, einer Dusche oder eines Schwimmbads aufstellen.

8. Die Finger nicht in den Luftauslass stecken. Kinder besonders auf diese Gefahren hinweisen.

9. Während des Transports und beim Aufbewahren das Gerät aufrecht abstellen, damit der Kompressor in korrekter Position bleibt.

10. Das Gerät vor dem Reinigen oder Verstellen immer ausschalten und vom Netz trennen.
11. Um Brände zu vermeiden, damit das Gerät nicht zugedeckt werden.
12. Alle für das Klimagerät verwendeten Steckdosen mössen die örtlichen Sicherheitsbestimmungen für Elektrogeräte erfüllen. Ggf. die Voraussetzungen hierfür überprüfen.
13. Bei der Geräteinstallation,müssen die nationalen Vorschriften fur die Elektroverdraughtung beachtet werden.
14. Im Falle einer Reparatur oder Wartung am Gerät einen Vertragskundendienst kontaktieren.
15. Nicht am Netzkabelziehen, das Kabel verändern oder in Wasser tauchen. Durch das Ziehen oder Zweckentfremden des Netzkabels konnen Geräteschäden und Stromschläge hervorgerufen werden.
16. Die nationalen Vorschriften für Gasverbraucher mösseingehalten werden.
17. Reparaturen dürfen nur gemäß Empfehlungen des Herstellers vorgenommen werden. Reparatur- und Wartungsarbeiten, für die anderes Fachpersonal erforderlich ist, müssen unter Beaufsichtigung einer Person durchgeführt werden, die sich mit dem Einsatz zündfähiger Kuhlmittel auskennt.
18. Zum Unterbrechen oder Abstellen des Geräts nicht den Netzsteckerziehen. Das kann Stromschläge oder Brände aufgrund der Wärmefreisetzung hervorrufen.
19. Netzsteckerziehen, falls seltsame Geräusche, Gerüche oder Rauch aus dem Gerät aufsteigen.
20. Zum Anschlieben des Geräts immer eine geerdete Steckdose verwenden.

21. Im Falle einer Beschädigung das Gerätausschalten, vom Netz trennen und zwecks Reparatur einen Vertragskundendienst kontaktieren.

22. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.

23. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft Funktionierenden Zündquellen befinden (z. B. offene Flammen, ein in Betrieb befindliches gasbetriebenes Gerät oder eine in Betrieb befindliche Elektroheziehung).
24. Nicht hineinstechen oder verbrennen.
25. Wir weisen darauf auf hin, dass Kaltemittel unter Umständen geruchlos sind.
26. Dieses Gerät enthalt gasförmiges Kältemittel vom Typ R290. R290 ist Kältemittel in Gasform, dass den europäischen Umwelterrichtlinien entspricht. Der Kältemittelkreislauf darauf an keiner Stelle durchstoßen werden.
27. Wird das Gerät in einem unbelüfteten Bereich installiert, betrieben oder aufbewahrt, muss der Raum so konzipiert sein, dass sich kein ausgelaufenes Kältemittel sammeln und zu einer Brand- oder Explosionsgefahr werden kann, falls das Kältemittel durch eine Elektroheziehung, Ofen oder eine andere Zündquelle gezündet wird.
28. Das Gerät muss so gelagert werden, dass keine mechanischen Defekte auftreten können.
29. Die Person, die arbeiten am Kältemittelkreislauf ausführt oder diesen betreibt, muss ein entsprechendes Zertifikat vorlagen konnen, das von einem akkreditierten Institut ausgestellt wurde und nachweist, dass die Person über die Fachkompetenzen zur industriekonformen Handhabung von Kältemitteln verfügt.
30. Bei der Ausführung von Reparaturen müssen die Empfehlungen des Herstellers zugrunde gelegt werden. Wartungs- und Reparaturarbeiten, für die weiteres Fachpersonal erforderlich ist, müssen unter der Aufsicht einer Person durchgeführt werden, die sich mit der Verwendung zündfähiger Kätemittel ausKENNT.
31. Die folgenden Absätze bei der Reparatur von Geräten mit

R290 Kältemittel beachten.

1. Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen.

Warning: Brandgefahr / zündfähiges Material.

Anleitungen lessen.

Bedienungsanleitung; Betriebsanleitung.

Symbol für Reparatur/Wartung; technische

Anleitung lessen.

Warning: Beluftungsöffnungen von Blockaden frei halten.
Warning: Das Gerät muss in einem gut belufteten Raum stehen, dessen Groß mit den Raumangaben in den technischen Daten übereinstimmt.

Ein Mindestabstand von 50 cm sollte um das Gerät herum eingehalten werden.

Das Gerät muss in einem Raum installiert, betrieben und aufbewahrt werden, dessen Bodenfläche größter ist als 9 m².

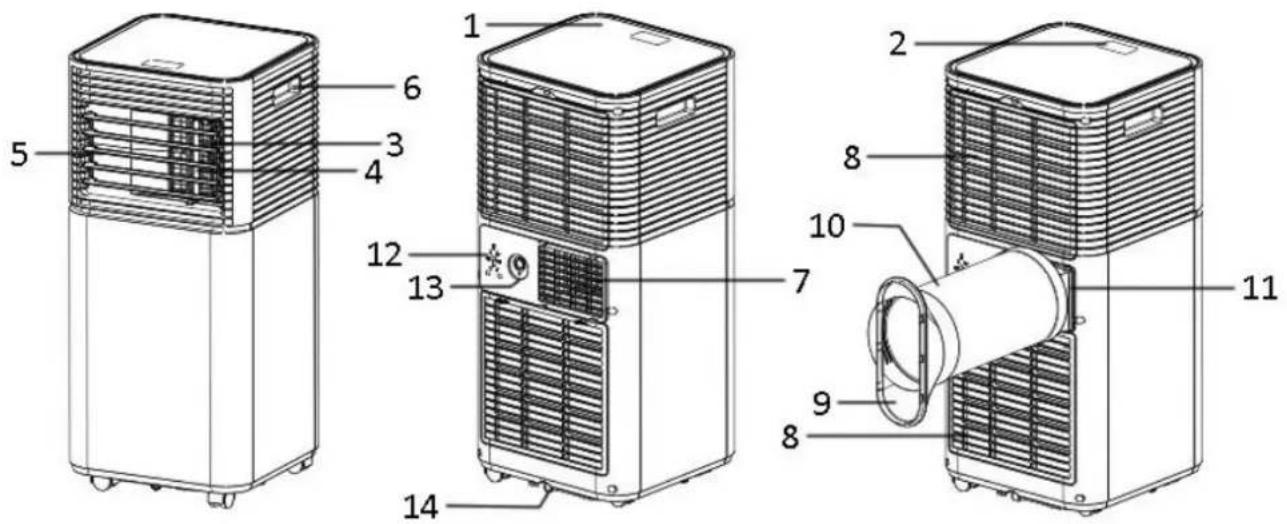

BEZEICHNUNG DER EINZELTEILE

1. Bedienfeld
2. Digital-Display
3. Luftauslass
4. Luftstromregler
5. Luftastrittsgitter (auch zur Einstellung der Luftstromrichtung)
6. Griff
7. Abluftauslass
8. Lufteinlass (mit Filterdeckel)
9. Fensteradapter
10. Abluftschlauch
11. Schlauchanschluss
12. Netzsteckerhalterung
13. Obere Ablassöffnung (mit Stopfen verschlüssen)
14. Untere Ablassöffnung (mit Stopfen verschlüssen)

Hinweis: Stellen Sie die gewünschte Luftstromrichtung über den Luftstromregler ein oder verstellen Sie das Luftastrittsgitter manuell.

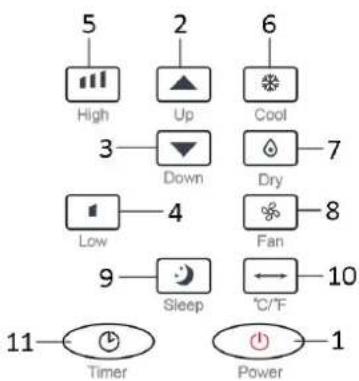

Fernbedienung

Dieses Gerät verfügt über eine Fernbedienung. Schieben Sie an der Rückseite der Fernbedienung den Deckel des Batteriefachs ab, legen Sie zwei 1,5 V AAA-Batterien ein (achten Sie damit auf die Ausrichtung der Pole) und verschreiben Sie das Fach erneut. Falls die Fernbedienung länger Zeit nicht genutzt wird, behmen Sie die Batterien aus der Fernbedienung. Die Batterien aus der Reichweite von Kindern fern halten.

Im Folgenden werden die Funktionen der Fernbedienungstasten aufgeführnt.

1. Betriebstaste
2. Taste Temperatur/Timer +
3. Taste Temperatur/Timer -
4. Taste schwache Ventilatorstufe
5. Taste starke Ventilatorstufe
6. Taste Kuhlmodus
7. Taste Trockenmodus
8. Taste Ventilatormodus

1. Schlafmodus-Taste
2. Timer-Taste
3. ^ C / ^ -Umstelltaste

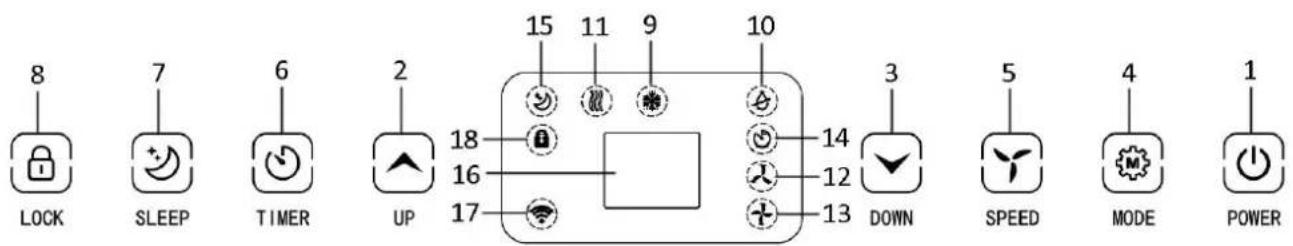

Bedienfeld

1. Betriebstaste
2. Taste Temperatur/Timer +
3. Taste Temperatur/Timer -
4. Modus-Taste
5. Taste Ventilatorstufe
6. Timer-Taste
7. Schlafmodus-Taste
8. Taste Kindersicherung

9. Anzeigeleuche Kuhlmodus

10. Anzeigeleuche Trockenmodus

11. Anzeigeleuche Ventilatormodus
12. Anzeigeleuchte schwacher Ventilatorbetrieb
13. Anzeigeleuchte hohe Lüfterstufe
14. Anzeigeleuchte für Zeitschaltuhr
15. Anzeigeleuche Schlafmodus
16. Digital-Display
17. WLAN-Anzeigeleuchte
18. Kindersicherungs-Anzeigeleuchte

INBETRIEBNAHME

• Stellen Sie das Gerät auf einer ebenen Fläche auf. Der Luftauslassarf nicht verdeckt sein. Um das Gerät herum sollte ein Mindestabstand von 50 cm eingehalten werden, um für eine ausreichende Luftumwälzung zu sorgen.

Das Gerat darf nicht in einem Wachaeraum aufgestellt werden.

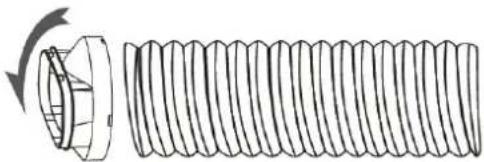

- Verbinden Sie den Schlauchanschluss mit einem Ende des Abluftschlauchs.

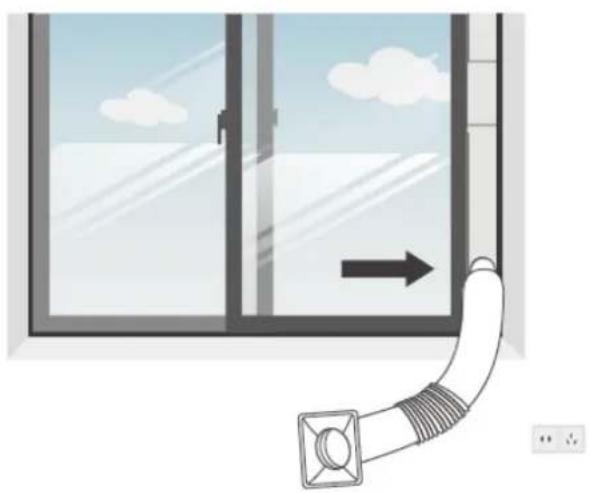

• Setzen Sie den Fensteraufssatz auf das andere Ende des Abluftschlauchs.

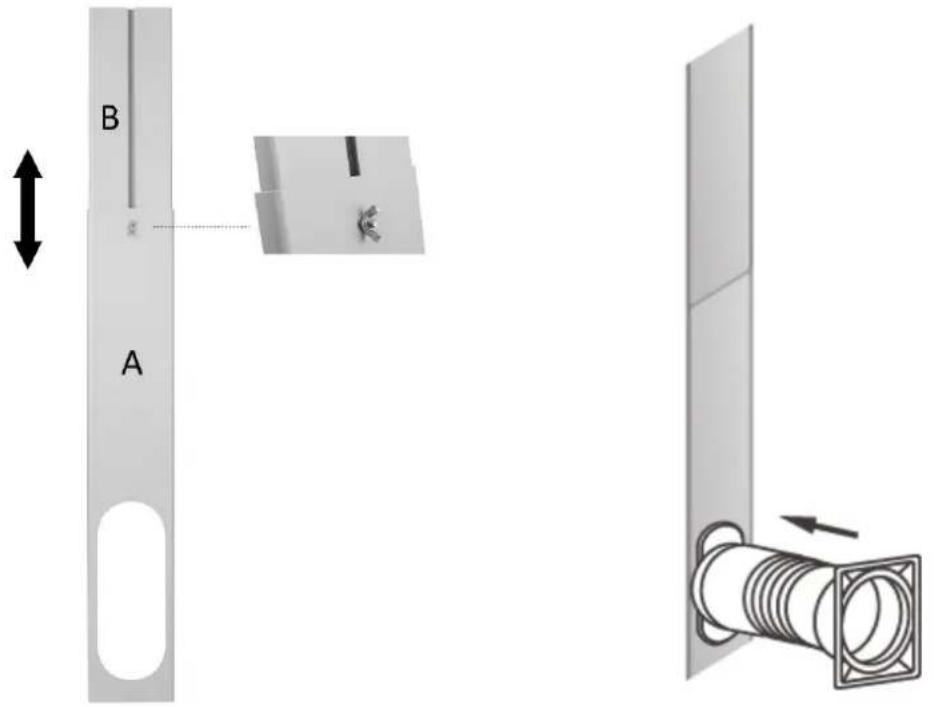

Montage des Fensteranschusses: Platine B unter Platine A schieben. Dann die mitgelieferte Schraube durch das keine Loch an Platine A führren, wobei die flache Seite der Schraube in der mittleren Nut von Platine B steckt. Passen Sie die Platinen auf die gewünschte Länge ein, die für Ihr Fenster benötigt wird. Schrauben Sie zur Fixierung der Platinen nun die Unterlegscheibe ein und danach oben die Schmetterlingsmutter.

• Verbinden Sie den Abluftschlauch mit dem Fensteranschluss, indem Sie den Fensteraufsatz an der damit vorgesehenen Stelle in Platine A einstecken.

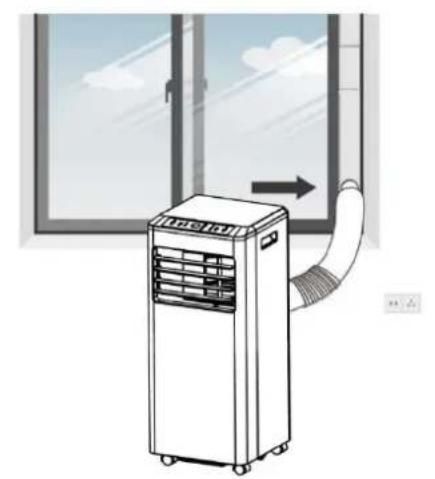

• Schlieben Sie Ihr Fenster, um den Fensteranschluss zu befestigen. Für einen hochstmöglichen Wirkungsgrad empfeihlt es sich, den Spalt zwischen dem Fensteranschluss und dem Fensterrahmen abzudichten.

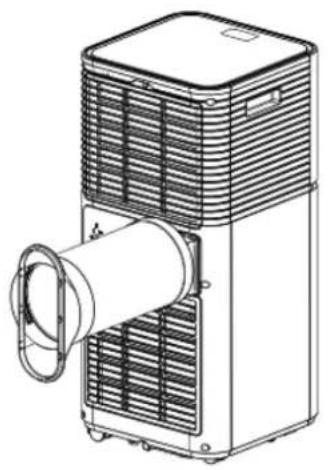

• Stecken Sie den Anschluss für den Abluftschlauch am Luftauslass in der Geräterückseite ein.

Passen Sie die Länge des Abluftschlauchs an und achten Sie darauf darauf, den Schlauch nicht zu knicken. Stellen Sie das Gerät in der Nähe einer geeigneten Netzsteckdose auf.

BETRIEB

*Wenn der Aufstellort des Geräts verändert wurde, halten Sie das Gerät mindestens 2 Stunden lang ruhen. Vergewissern Sie sich vor der Nutzung des Geräts, ob der Abluftschlauch korrekt angeschlossen wurde. Das Gerät an eine Steckdose anschließen.

1. Betriebstaste

Drücken Sie zum Einschalten die Betriebstaste. Das Gerät nimmt nun den Betrieb auf. Die Betriebstaste erneut drücken, um das Gerät auszuschalten.

2. Modus-Taste

Die Modus-Taste drücken, um den gewünschten Betriebsmodus (Ventilator-, Kuhl- und Trockenmodus) zu wahlen. Nach Auswahl des Betriebsmodus leuchtet die entsprechende Anzeigeleuche auf.

• Ventilatormodus

Die Funktion zur Temperaturregulierung kann im Ventilatormodus nicht genutzt werden. Im Ventilatormodus wird die Raumluft umgewätzt, aber nicht gekühlt.

Kuhlmodus

Der Kompressor wird zugeschaltet, sobald die Raumtemperatur hoher als die Solltemperatur ist. Ist die Raumtemperatur niedriger als die Solltemperatur, schaltet sich der Kompressor aus, während der Ventilator in der gewährten Stufe lauft.

Hinweis: Wahrend des Kompressorbetriebs vibriert das Gerät leicht. Dies ist normal und harmlos.

Trockenmodus

Der Ventilator lauft auf niedriger Stufe. Die Ventilatorstufe und -temperatur können nicht verstellt werden.

Der Kompressor halt nach 8 Minuten Betrieb an und schaltet sich nach 6 Minuten wieder an.

3. Tasten zur Hochsetzung der Temperatur/des Timers & zur Herabsetzung der Temperatur/des Timers

Die Temperaturregulierung ist nur im Kuhlmodus möglich.

Drücken Sie die Taste „/”, um die gewünschte Raumtemperatur zwischen 16^ und 32^ einzustellen. Die Tasten dieren auch zur Einstellung des Timers. Mit jedem Tastendruck erhöht/verringert sich der entsprechende Wert um 1^ bzw. 1 Stunde.

Hinweis: Im Kuhlmodus wird die eingestellte Temperatur auf dem Digitaldisplay angezeigt; im Lüfter-oder Trockenmodus wird die Raumtemperatur auf dem Digital-Display angezeigt.

4. Taste Ventilatorstufe

Drücken Sie Taste zur Einstellung der Ventilatorstufe, um zwischen einer niedrigen oder hohen Ventilatorstufe zu wahren. Die entsprechende Anzeigeleuchte der ausgewählten Ventilatorstufe leuchtet auf.

Hinweis: Im Trockenmodus kann die Ventilatorstufe nicht selbst ausgewählt werden.

5. Timer-Taste

Einschaltautomatk einstellen

Die Timer-Taste drucken, während das Gerät ausgeschelt ist ( „OFF“); auf dem Digital-Display blinkt „00“ auf.
- Drücken Sie die Taste zur Hoch- oder Herabsetzung des Timers, um eine gewünschte Einsatzzeit zwischen 1 und 24 Stunden auszuwahlen. Das Digital-Display blinkt einige Sekunden lang, dann wird die Timer-Einstellung bestätigt. Die „Timer ON“-Anzeigeleuchte leuchtet auf.
- Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch ein.

Ausschaltautomatik einstellen

Die Timer-Taste drücken, während das Gerät eingeschaltet ist (,,ON^ ) ; auf das Digital-Display blinkt 00'' auf.
- Drücken Sie die Taste zur Hoch- oder Herabsetzung des Timers, um eine gewünschte Ausschaltzeit zwischen 1 und 24 Stunden auszuwahlen. Das Digital-Display blinkt einige Sekunden lang, dann wird die Timer-Einstellung bestätigt. Die „Timer ON“-Anzeigeleuchte leuchtet auf. Das Digital-Display zeigt erneut die eingestellte Temperatur an.
- Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch aus.

Um die Timer-Einstellung zu ändern, drücken Sie zuerst die Timer-Taste und danach die „-\/“-Taste, um die Sollzeit zu ändern. Wir der Timer auf 0 (.,00^ ) eingestellt, wird die Timer-Funktion deaktiviert und die Anzeigeleuche „Timer ON" erlischt.

6. Schlafmodus-Taste (kann nur im Kuhlmodus angewählt werden)

Drücken Sie die Schlafmodus-Taste, um den Schlafmodus zu aktivieren. Die Schlafmodus-Anzeigeleuchte leuchtet auf.

Im Schlafmodus lauft das Gerät automatisch bei niedriger Ventilatorstufe. Die Stufe kann nicht manuell verstellt werden.

7. Taste Kindersicherung

Halten Sie die Kindersicherungstaste gedrückt, bis die Anzeigeleuchte der Kindersicherung aufleucht. Die ausgewählten Einstellungen können dann nicht verändert werden. Halten Sie die Kindersicherungstaste erneut gedrückt, um die Sperre der aufzuheben. Die Anzeigeleuchte der Kindersicherung erlischt. Sie können das Gerät dann erneut über das Bedienfeld einstellen.

HINWEIS:

Um zwischen der Temperatureinheit (Celsius oder Fahrenheit) zu wechseln, halten Sie die Modus-Taste des eingeschalteten Gerätes 5 Sekunden lang gedrück oder drücken Sie einfach die ^ C / ^ F -Umstelltaste auf der Fernbedienung. Die Einstellung kann auch über die APP verändert werden.

Abtau-Automatik

Bei niedriger Raumtemperatur kann es vorkommen, dass sich im Verdampfer Eis bildet, wenn das Gerät in Betrieb ist. Im folgenden Fall startet das Gerät die Abtau-Automatik:

Das Gerät befindet sich im Kuhl- oder Trockenmodus. Der Sensor für die Umgebungstemperatur erkennt, dass die Temperatur der Verdampferspule unter -1°C liegt; daraufhin unterbricht der Kompressor den Betrieb für eine Dauer von 10 Minuten. Der Kuhl- bzw. Trockenmodus lauft wieder an, wenn die Spulentemperatur auf 7° C angestiegen ist.

Wasser ablassen

1) Im Geräteinneren wird Kondenswasser rückgewonnen. Diese Vorgang ist nicht sightbar. Das Kondenswasser wurde zum Teil zwischen dem Kondensator und der Auffangwanne zurückgewonnen. Steigt der Wasserstand bis zur oberen Füllmarke, wird im Digital-Display der Wasserstand-Fehlercode „Ft" angezeigt, um Sie daran zu erinnern, Wasser abzulassen.
Hinweis: Dieses Gerät verfügbar über zwei Ablassöffnungen. Wenn die obere Ablassöffnung durch den Stopfen verschlossen ist, fließt das Wasser aus der unteren Ablassöffnung ab.
2) Ziehen Sie den Netzstecker des Geräts und bringen Sie das Gerät an eine geeignete Stelle. Ziehen Sie den Stopfen, um das Wasser vollständig ablaufen zu halten.
3) Stecken Sie den Stopfen nach dem Entleeren des Geräts wieder in die Ablassöffnung, da ansonsten Wasser aus dem Gerät laufen kann und Ihr Raum Nass werden können.
4) Soll der Trockenmodus dauerhaft in Betrieb bleiben, schlieben Sie den mitgelieferten Ablaufschlauch an der oberen Ablassöffnung an und halten Sie das Wasser in einen Eimer ab.

WLAN-Verbindungsanleitung (Die APP-Anleitung wird unter Umständen nicht regelmäßig aktualisiert. Grund dazu kann eine Aktualisierung der Software-Version oder eine andere Ursache sein. Diese Anleitung dient nur als Leitfaden.):

1. Stellen Sie das Gerät innerhalb von 5 Metern von ihrem Router auf.
2. Suchen Sie im App Store (für iOS) oder Google Play (für Android) nach „Smart Life — Smart Living“ oder scannen Sie einfach den unter abgebildeten QR-Code, um die „Smart Life“-App herunterzuladen.

1. Registrieren Sie sich oder melden Sie sich in Ihr dem App-Konto an. Tippen Sie offen rechts auf „+“ oder drücken Sie die Taste „Gerät hinzufügen“, um das Klimagerät hinzuzufügen.

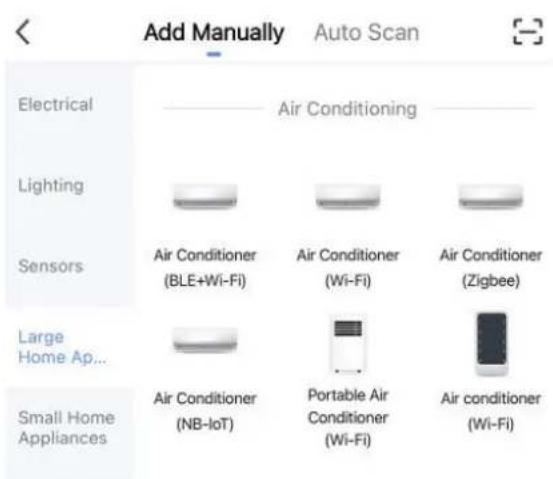

2. Drücken Sie das Symbol „Tragbares Klimagerät (Wi-Fi)". (Abb.1) In einer Meldung werden Sie aufgefordert, ein 2,4 GHz WLAN-Netzwerk zu verwenden. Beachten Sie, dass die App nicht über ein 5 GHz-Netzwerk genutzt werden kann.

Geben Sie Ihr WLAN-Password ein, um sich mit dem WLAN zu verbinden. Prufen Sie nun, ob die WLAN-Anzeigeleuche blinkt. Ist dies nicht der Fall, halten Sie die Timer-Taste auf dem Bedienfeld 5 Sekunden lang gedrückt, bis die WLAN-Anzeigeleuche (,Wi-Fi^ ) blinkt (ein Signalton ist zu horen).

1. Wenn die WLAN-Anzeigeleuche schnell blinkt, drücken Sie zum Bestätigen auf „Weiter“, um das Gerät direkt hinzuzufugen. Wenn die WLAN-Anzeigeleuche langsam blinkt, drücken Sie oben rechts auf „APP-Modus". Bestätigen Sie die Auswahl und drücken Sie auf „Weiter" (Abb.2).
2. Drücken Sie „Zu Connect wechseln" und wahlen Sie den Hotspot „SmartLife-XXX" an. Nachdem die Verbindung zu dem Hotspot hergestellt wurde, rufen Sie erneut die App auf und das Gerät wird hinzugeführct.
3. Sie können den Namen für Ihr Gerät festlegen, indem Sie auf das Bleistift-Symbol an der Seite drücken. So können Sie die Standardeinstellung z. B. auf „PAC-127032.1"ändern. Tippen Sie dann oben rechts auf „Done" (Erledigt). (Abb. 3)
4. Sie können das Klimagerät nun über die App-Oberfläche bedieren (Abb 4). Tippen Sie auf die jeweilige Option zum Einstellen des Geräts. Bei der Auswahl des Betriebsmodus und der Ventilatorstufe werden die gleichen Optionen wie auf dem Bedienfeld am Gerät angezeigt (Heizmodus ist nicht verfügbar).

a. Gerätename
b. Zurück zur Startseite
c. APP-Einstellungen

d. Aktuelle Raumtemperatur
e. Soltemperatur
f. Auswahldes Betriebsmodus
g. Auswahl der Ventilatorstufe
h. Taste zur Herabsetzung der Temperatur

i. Taste zur Hochsetzung der Temperatur
j. Betriebstaste (Einmal drücken, um das Gerät einszuschalten, woraufhin die Taste aufleuchtet; erneut drücken, um das Gerät auszuschalten, woraufhin die Taste erlischt.)
k. Anzeige des ausgewählten Modus

I. Anzeige der ausgewählten Ventilatorstufe

m. Weitere Funktionen:

• Drücken Sie die Taste „Mehr“, um den Timer, die Kindersicherung oder den Schlafmodus (nur im Kuhlmodus verfügbar) einzustellen oder zwischen ^ C / F zu wechseln. (Abb. 5)
  Um einen Timer einzustellen, mussen Sie einen Zeitplan hinzufugen. Nachdem der Timer programmiert wurde, konnen Sie die Auswahl über die Taste auf der rechten Seite aktivieren oder deaktivieren. Um die Timer-Einstellung zu loschen, wischen Sie die entsprechende Zeile nach links und tippen Sie auf „Löschen" (Abb. 6).

• Bei aktivierter Kindersicherung kann das Gerät nicht über die App gesteuert werden. Falls Sie die Kindersicherung über die APP deaktivieren möchten, tippen Sie auf der Startseite das Schloss-Symbol „an. (Abb. 7) Das Symbol wird nicht mehr angezeigt und die Kindersicherung wird deaktiviert.

• Tippen Sie auf Denn Pfeil oben links, um zur Startseite zusückzukehren, wo ebenfalls eine Power-Taste angezeigt wird. Sie können Ihr Gerät einfach ein- oder ausschalten. (Abb. 8)

• Tippen Sie auf das Bleistift-Symbol oben rechts, um weitere Einstellungen einzublenden. Über die Option „Share Device" (Gerät freigeben) können Sie den Gerätebetrieb für andere freigeben.

Hinweis:

• Falls sich die Netzwerkumgebung für das Gerät geändert hat, muss es erneut konfiguriert werden.
• Sobald die WLAN-Anzeigeleuche blinkt, wartet das Gerät auf die Kopplung. Wenn die WLAN-Anzeigeleuche weiterhin leuchtet, wurde die WLAN-Verbindung hergestellt. Wenn die Wi-Fi-Anzeigeleuche erlischt, wurde das WLAN ausgeschaltet.

Abb.1

Abb. 2

Added.

PAC-127032.1

REINIGUNG UND WARTUNG

• Vor dem Reinigen oder falls Sie Komponenten entfernen möchten,ziehen Sie unbedingt den Gerästecker aus der Steckdose.
  Zum Reinigen des Geräts kein Benzin oder sonstige Chemikalien verwenden.
  Das Gerät nicht direkt abwaschen.
• Wenn das Gerät beschädigt ist,itte den Handler oder eine Werkstatt kontaktieren.

Luftfilter

Falls sich Staub oder Schmutz in den Luftfiltern ansammelt, sollen den einmal monatlich gereinigt werden.

• Ziehen Sie hierzu die Luftfilter vom Gerät ab.
• Spulen Sie die Filter unter fliebendem Wasser ab. Zum Trocken im Schatten aufstellen.
• Setzen Sie die Luftfilter wieder ein.

Flächen reinigen

Die Flächen zunachst mit einem Neutralreiniger und einem feuchten Lappen abwischen, danach mit einem trocknen Tuch abwischen.

Vorsicht! Berühren Sie die Verdampferoberfläche nicht mit bloßer Hand, da Sie sich hierbei an den Fingern verletzten können.

PROBLEMBEHEBUNG

Probleme	Mögliche Ursachen	Lösungen
Das Gerät gehen nicht in Betrieb.	Prüfen Sie, ob eine sichere Stromversorgung besteht.	Verbinden Sie das Gerät sicher mit dem Stromnetz.
	Prüfen Sie, ob der Wasserstand-Fehlercode „Ft“ angezeigt wird.	Lassen Sie das angesammelte Wasser ablaufen.
	Für einen regulären Betrieb muss die Umgebungstemperatur zwischen 5 °C und 35 °C liegen.	Prüfen Sie die Raumtemperatur. Sobald die Raumtemperatur wieder in thisem Bereich (5 °C - 35 °C) liegt, kann das Gerät regular in Betrieb genommen werden.
Unzureichende Kühlung im Kühlmodus	Die Türen oder Fenster sind nicht geschlossen.	Stellen Sie safer, dass alle Fenster und Türen geschlossen sind.
	Im Raum befinden sich Wärmequellen.	Die Wärmequellen nach Möglichkeit entfernen.
	Der Abluftschlauch ist nicht angeschlossen oder versperrt.	Den Abluftschlauch anschließen bzw. freimachen.
	Die Temperatureinstellung ist zu hoch.	Die Temperatur zusätzstellen.
	Der Luftin- oder -auslass ist blockiert.	Luftein- oder -auslass reinigen.
Laut im Betrieb	Der Untergrund ist nicht eben oder nicht flach genug.	Gerät nach Möglichkeit auf einer ebenen Fläche aufstellen.
	Prüfen Sie, ob Geräteile locker sind und vibrieren.	Lockere Teile sichern und festziehen.
	Das Geräusch wird durch das umgewählte Kältemittel erzeugt.	Das ist normal.
Im Digital-Display wird der Code „E0“ angezeigt	Kommunikationsfehler zwischen der Hauptplatine und dem Digital-Display.	Überprüfen Sie den Kabelbaum dem Digital-Display. Wenden Sie sich zur Reparatur an einen zugelassenen Techniker.
Im Digital-Display wird der Code „E1“ angezeigt	Raumtemperatursensor ist defekt.	Den Raumtemperatursensor auswechseln. Zur Reparatur eine Vertragswerkstatt kontaktieren.
Der Code „E2“ wird im Digital-Display angezeigt	Verdampfer-Temperatursensor defekt.	Den Verdampfer-Temperatursensor auswechseln. Zur Reparatur eine Vertragswerkstatt kontaktieren.
Im Digital-Display wird der Code „Ft“ angezeigt	Warnmeldung „Wasser voll"	Das Wasser ablaufen setzen.

TECHNISCHE DATEN

Für das Gerät gelten folgende Anschlusswerte

Modell	PAC-127032.1
Nennspannung	220-240 V
Nennfrequenz	50 Hz
Nenneingangsleistung	1005 W
Nennstrom	4,5 A
Kühlleistung	2600 W
Trocknungsleistung (l/h)	0,9
Luftvolumen	330 m³/h
Max. Übertragungsleistung	18,82 dBm
Frequenzbereich	2412-2472 MHz

Wir, Emerio, erklaren in alleiniger Verantwortung, dass das Produkt: PAC-127032.1 die wesentlichen Anforderungen und andere relevante Anforderungen der RED-Richtlinie (2014/53/EU) erfüllt. Die vollständige CE-Erklärung ist unter der folgenden Adresse abrufbar: www.emerio.eu

ERP-INFORMATIONEN

	Wert
Handelsmarke	Emerio
Modellbezeichnung	PAC-127032.1
Schallleistung (Kühlbetrieb)	65 dB(A)
Bezeichnung des Kältemittels	R290
Nenneingangsleistung im Kühlbetrieb (kW)	1,0
Bemessene Energieeffizienz	2,6
GWP (kgCO2eq)	3
Energieeffizienzklasse	A
Energieverbrauch bei Geräten mit Zweikreissystemen (kWh/h)	K.A
Energieverbrauch bei Geräten mit Einkreissystemen (kWh/h)	1,0
Leistungsverbrauch bei ausgeschaltetem Thermostat (W)	K.A
Leistungsverbrauch im Standby (W)	0,49
Kühlleistung	2600 W
Kältemittellecks tragen zum Klimawandel bei. Ein Kältemittel mit geringerem Treibhauspotenzial (GWP, Global Warming Potential)trägt in geringerem Maße zur globalen Erwärung bei als ein Kältemittel mit früherem Treibhauspotenzial, wenn es in die Atmosphäre entweicht. Dieses Gerät enthalt eine flüssiges Kältemittel mit einem GWP-Wert von 3. Das bedeutet: Wenn 1 kg diesen flüssigen Kältemittels in die Atmosphäre gelangen wurde,äre die Auswirkung auf die globale Erwärung über einen Zeitraum von 100 Jahren dreimalHigher als bei 1 kg CO2. Versuchen Sie niemals, selbst in den Kältemittelkreislauf einzugreifen oder das Produkt zu zerlegen. Beauftragen Sie immer eine Fachkraft.#Bei 60-minütigem Gebrauch unter Standardtestbedingungen beträgt der Energieverbrauch 1,3 kWh für Modell PAC-127032.1. Der tatsächliche Energieverbrauch hangt davon ab, wie und wo das Gerät benutzt wird.Um weitere Informationen zu erhalten,kontaktieren Sieitte:LIPO Einrichtungsmärkte AG,Rüti Center, Rütiweg 7,CH-4133 Pratteln

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, bzw. aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Handler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Gewährleistung zu fordern:

Wir bieten eine 2-Jahres-Gewährleistung für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen, werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für darauf resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In thisem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffeile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleibeiten, sowie Reinigung, Wartung, Austausch oder Kosten für Versand/Transport zum Reparaturort und darüber, der besagtten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung - Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zuverhindern,itte verantwortungsbewusst entsorgen,um die nachhaltige Wiederverwertung vonRessourcen zu fordern.Nutzen Sie zur Rückgabe Ihres Altgeratsitte die Rückgabe- und

Sammelsysteme oder wenden Sie sich an den Handler bei dem Sie diesen Gerät erworben haben. Diese kann das Gerät umweltschonend entsorgen.

BATTERIEN MUSSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICT

ÖFFNEN. NICTW WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

LIPO Einrichtungsmärkte AG,

Ruti Center, Rutiweg 7,

CH-4133 Pratteln

ANWEISUNGEN FÜR DIE REPARATUR VON GERÄTEN, DIE R290 ENTHALTEN

1. Reparaturen

1) Prüfung des Bereichs

Vor Arbeitsen an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeitsen an den Anlagen durchgeführt werden.

2) Arbeitsweise

Die Arbeiten müssen unter kontrollierten Bedingungen ausgeführrt werden, um das Risiko so gering wie möglich zu halten, dass während der Arbeiten zündfähige Gase oder Dämpfe vorhanden sind.

3) Allgemeines zum Arbeitsbereich

Das gesamte Wartungspersonal sowie andere, die in dem Arbeitsbereich tätig sind, müssen in die Art der auszuführenden Arbeiten eingewiesen werden. Arbeiten bei mangelndem Platzangebot sind zu vermeiden. Die Zone um den Arbeitsbereich herum muss abgespert werden. Es ist sicherzustellen, dass die Arbeitsbedingungen innerhalb der Zone durch eine Kontrolle des zündfähigen Materials safer gemacht wurden.

4) Prüfung auf Kätemittel

Mit einem geeigneten Kältemittel-Detektor muss der Bereich vor Beginn und während der Arbeiten auf das Vorhandsein eines Kältemittels überprüft werden, damit das technische Personal über eine potenziell zündfähige Atmosäre informiert ist. Das verwendete Lecksuchgerät muss für die Erkennung von zündfähigen Kältemitteln geeignet sein, d. h. esarf keine Funken bilden und es muss angemessen versiegelt bzw. eigensicher sein.

5) Prüfung auf Feuerlöschgeräte

Falls HeiBardeen an Kälteanlagen oder dazu gehörigen Komponenten durchzuführen sind, muss eine geeignete Feuerlöseinrichtung griffbereit sein. Neben dem Einlaufbereich sollen ein Feuerlöschgerät mit Trockenpulver oder CO_2 bereit stehen.

6) Keine Zündquellen

Personen, die Arbeiten an einer Kälteanlage ausfuhren, bei denen Rohrleitungen freigelegt werden, in denen zündfähige Kälemittel geleitet werden oder wurden, dürfen Zündquellen keinesfalls auf eine Weise benutzen, die zu einer Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen wie etwa das Rauchen von Zigaretten sollen in genügend sicheren Abstand von dem Ort der Installation, Reparatur, Verlegung und Entsorgung fern gehalten werden, bei der unter Umständen zündfähiges Kälemittel an die Umgebung freigesetzt wird. Vor der Ausführung von Arbeiten muss der Bereich um die Anlage herum auf gefährliche Zündquellen oder Brandgeführungen untersucht werden. „Rauchen verboten" Scholder,müssen aufgestellt werden.

7) Belufteter Bereich

Der Arbeitsbereich muss sich im Freien befinden oder ausreichend beluftet werden, bevor die Anlage geöffnet wird oder HeiBarbeiten durchgefuhrt werden. Für den gesamten Zeitraum der Arbeitsausführung muss ein gewisser Grad an Beluftung aufrechterhalten bleiben. Die Beluftung muss das freigesetzte Kältemittel sicher verteilen und vorzugsweise nach außen an die Atmosphäre bereitsbornen konnen.

8) Überprüfung der Kälteanlage

Sofern Elektrokomponenten auszuwechseln sind, müssen diese für den jeweiligen Zweck geeignet sein und die richtigen technischen Eigenschaften besitzen. Die Wartungs- und Instandhaltungsvorschriften des Herstellers müssen stets befolgt werden. Im Zweifelsfall bei der technischen Abteilung des Herstellers rückfragen.

Folgende Kontrollen müssen bei Anlagen mit zündfähigen Kaltemitteln durchgefuhrt werden:

Die Einfullmenge muss der Großdes Raums entsprechen, in dem die Kältemittel enthaltenden Teile installiert werden;

Die Beluftungsmaschinen und Auslasse Funktionieren einwandfrei und werden nicht blockiert;
- Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden;
Die Kennzeichnungen an der Anlage sind deutlich sightbar und leserlich. Nicht lesbare Kennzeichnungen und Schilder müssen korrigiert werden;
- Kuhlrohrleitungen oder Komponenten sind in Positionen installiert, in denen eine Gefährung durch andere Stoffe, die Kaltemittel enthaltende Komponenten angreifen können, unwahrscheinlich ist, es sei dessen, die Komponenten bestehen aus Materialien, die stoffbedingt korrosionsresistant sind oder sie werden auf geeignete Weise vor Korrosion geschützt.

9) Prüfung elektrischer Geräte

Zu Reparatur- und Wartungsarbeiten an Elektroteilen gehoren auch Sicherheits-Erstprüfungen sowie Arbeitssschritte zur Komponentenprüfung. Liegt ein Defekt vor, der die Sicherheit gefährden konnte, damit solange keine elektrische Versorgung an den Verbraucher angeschlossen werden, bis der Defekt zufriedenstellend behoben wurde. Sollte sich der Defekt nicht unmittelbar beheben给你们, jedoch der Betrieb fortgesetzt werden muss, muss auf eine angemessene Behelfslösung verwendet werden. Diese sollte dem Eigentümer der Anlage mitgeteilt werden, sodass alle Beteiligten informiert sind. Zu den Sicherheits-Erstprüfungen gehoren folgende:

• Kondensatoren müssen entladen werden. Dies muss auf sichere Art und Weise geschehen, um eine Funkenbildung zu vermeiden;
• Beim Befüllen, Nachfüllen oder Spüssen der Anlage dürfen keine stromführungenden Komponenten und Leitungen frei liegen;
• Es muss eine durchgängige Verbindung zur Schutzerde vorhanden sein.

2. Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Komponenten müssen alle elektrischen Versorgungseinrichtungen von der Anlage getrennt werden, an der Arbeiten ausgeführrt werden, bevor versiegelte Schutzvorrichtungen o. ä. halten werden. Falls eine elektrische Versorgung der Anlage während der Wartungsarbeiten unvermeidlich ist, muss eine permanent arbeitende Leckerkennung an den kritischsten Stellen vorgesehen werden, um vor eventuellen Gefahrens situationen zu warnen.
2) Besondere Aufmerksamkeit sollte den nachfolgenden Punkten geschenkt werden, um sicher zu stellen, dass durch Arbeiten an den elektrischen Komponenten nicht die Umhausung soweit verändert wird, dass der Schutzgrad dadurch eingeschränkt wird. Dazu gehoren unter anderen Kabelschäden, eine überhöhte Anzahl an Anschlüsen, Anschlüsse, die nicht nach Herstellerspezifikationen hergestellt werden, Schäden an Versiegelungen, eine falsche Montage von Kabeldurchführungen etc.

Sicher stellen, dass das Gerät fest aufgestellt ist. Sicher stellen, dass weder Versiegelungen noch Dichtstoffe so sehr gealtert sind, dass sie ein Eindringen zündfähiger Atmosphären nicht mehr verhindern und damit ihren Zweck nicht mehr erfüllen konnen. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikondichtmitteln kann die Wirksamkeit mancher Leckdetektorgeräte beeinträchtigen. Eigensichere Komponenten müssen nicht elektrisch getrennt werden, bevor an ihren garbeitet wird.

3. Reparaturen an eigensicheren Komponenten

Keine permanenten induktiven oder kapazitiven Verbraucher an die Schaltung anlagen, wenn nicht dafür gesorgt ist, dass Spannung und Strom die zulässigen Grenzen für den Betrieb der Anlage überschreiben. Eigensichere Komponenten sind die einzigen Teile, an denen bei anliegendem Strom und zündfähiger Atmosphäre garbeitet werden kann. Das Prüfinstrument muss die korrekten Bemessungswerte vorweisen. Komponenten nur durch Teile ersetzen, die vom Hersteller angegeben sind. Fremdteile können in der Atmosphäre einer Leckage zu einer Zündung des Kältemittels führen.

4. Kabelverbindungen

Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollenn auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden.

5. Erkennung zündfähiger Kaltemittel

Unter keinen Umständen dürfen potenzielle Zündquellen damit benutz werden, um Kältemittel-Leckagen zu lokalisieren oder zu detektieren. Ein Halogen-Lecksucher (oder jeder andere Detektor, der eine offene Flamme einsetzt)arf nicht benutz werden.

6. Verfahren der Leckerkennung

Folgende Leckdetektor-Verfahren gelten als zulässig für Anlagen, die zündfähige Kältemittel enthalten. Elektronische Leckdetektoren müssen für die Erkennung zündfähiger Kältemittel eingesetzt werden, jedoch ist die Empfindlichkeit unter Umständen nicht ausreichend oder sie必須 neu kalibriert werden. (Detektorgeräte müssen in einem Kältemittel freien Bereich kalibriert werden.) Sicher stellen, dass der Detektor keine potenzielle Zündquelle für das verwendete Kältemittel darstellt. Das Leckdetektor gerät muss auf einen Prozentsatz des LFL des Kältemittels eingestellt werden und es muss für das eingesetzte Kältemittel kalibriert werden. Die entsprechende Menge Gas (maximal 25%) ist zu bestätigen. Flüssige Leckdetektoren eignen sich für die meisten Kältemittel, jedoch須sen chlorhaltige Detektoren vermieden werden, da das Chlor mit dem Kältemittel reagieren und Kupferrohrleitungen angreifen kann. Falls ein Leckverdacht besteht, sollen alle offen den Flammene nentert bzw. gelöscht werden. Wenn ein Kältemittelleck gefunden wird und Hartlötarheiten erforderlich sind, muss das gesamte Kältemittel aus der Anlage aufgefangen oder (durch Absperschieber) in einen Teil der Anlage abgeschlossen werden, der von der Leckstelle welt entfernst ist. Sauerstofffreier Stickstoff (OFN) muss anschließend zum Spülen der Anlage vor sowie während der Hartlötarheiten eingesetzt werden.

7. Entfernen und Evakuierung

Wenn der Kältemittelkreis für Reparaturarbeiten oder für andere Zwecke unterbrochen wird, müssen herkömmliche Methoden verwendet werden. Es sollte darauf jederoch immer eine in der Praxis bewährte Vorgehensweise benutzt werden, da die Zündfähigkeit ein kritischer Punkt ist. Nach folgender Vorgehensweise*Richten:

Kältemittel entfernen;
Den Kreislauf mit einem Edelgas spulen;
Evakuieren;
- Nochmals mit Edelgas spulen;
- Den Kreislauf durch Trennschneiden oder Hartlöten öffnen.

Das vorhandene Kältemittel in geeigneten Behältern auffangen. Um die Anlage safer zu machen, mit sauerstofffreiem Stickstoff „spulen". Der Vorgang muss eventuell mehrmals wiederholt werden. Für diese Aufgabearf weder Druckluft noch Sauerstoff verwendet werden. Zum Spulen wird der Unterdruck in der Anlage mit sauerstofffreiem Stickstoff aufgehoben und weiter gefuellt, bis der Betriebsdruck erreicht ist. Danach wird der Stoff in die Atmosphäre entfuftet und der Unterdruck wieder hergestellt. Diese Vorgang wird wiederholt, bis sich kein Kältemittel mehr in der Anlage befindet. Nach dem letzten Stickstoff-Spulgang wird die Anlage bis auf Atmosphärendruck entfuftet, damit die Arbeiten ausgeführt werden konnen. Diese Vorgang ist ein absolutes Muss, wenn Hartlötarbeiten an den Rohrleitungen auszufahren sind. Dafür sorgen, dass der Auslauf der Unterdruckpumpe nicht in der Nähe von Zündquellen liegt und dass eine Belüfung verfügbar ist.

8. Vorgehensweise beim Befüllen

Abgesehen von den herkommlichen Befullungsarbeiten müssen die folgenden Anweisungen befolgt werden.

• Bei Einsatz der Einfüllgeräte darauf sorgen, dass keine Verunreinigung durch verschiedene Kältemittel staatfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
• Behälter müssen aufrecht gestellt werden.
• Dafür sorgen, dass die Kälteanlage geerdet wird, bevor das Kältemittel eingefüllt wird.
• Nach Abschluss der Befüllung muss die Anlage gekennzeichnet werden (sofern nicht schon geschehen).
  Es muss sondern darauf auf geachtet werden, dass die Kalteanlage nicht überfüllt wird.

Vor dem Auffüllen der Anlage sollene diese mittels sauerstofffreiem Stickstoff druckgeprüft werden. Nach Abschluss der Befüllung und vor der Inbetriebnahme muss die Anlage auf Dichtheit geprüft werden. Vor dem Verlassen des Ortes muss ein anschließender Lecktest durchgeführt werden.

9. Außerbetriebnahme

Vor diesen Arbeititen ist es unerlässlich, dass sich der Techniker mit der Anlage und allen zugehörigen Details auskennt. Es gilt als gute Vorgehensweise, sämtliches Kältemittel sicher aufzufangen. Vor Ausführung der Arbeiten muss eine ÖI- und Kältemittelprobe genommen werden, falls vor der Wiederverwertung des Kältemittels eine Analyse durchgeführt werden muss. Bevor die Arbeit aufgenommen wird, muss unbedingte elektrischer Strom vorhanden sein.

a) Die Anlage und ihre Funktionseiste müssen besteht sein.
b) Anlage elektrisch trennen.
c) Vor den Arbeitsen folgende Punkte sicheren stellen:

• Mechanische Transportanlage steht zur Verfügung, sofern diese für den Umgang mit den Kätemittelbehältern notwendig werden;
  Die gesamte personliche Schutzausstung steht zur Verfugung und wird korrekt eingesetzt;
  Die Rückgewinnung wird von einer fachkundigen Person stets überwacht;
  Die Anlagen und Behälter für die Rückgewinnung entsprechen den jeweiligen Standards.

d) Falls möglich, die Kältemittelanlage entlüften.
e) Sollte der Unterdruck nicht möglich sein, einen Verteiler vorsehen, damit das Kältemittel an verschiedene Stellen der Anlage entnommen werden kann.
f) Daran denken, den Behälter auf eine Waage zu stellen, bevor die Rückgewinnung staatfindet.
g) Die Rückgewinnungsanlage starten und nach Anweisungen des Herstellers einsetzen.
h) Die Behälter nicht überfüllen. (Nicht mehr als 80% des flüssigen Füllvolumens).
i) Den maximalen Betriebsdruck des Behalters nicht überschreiben, auch nicht vorübergehend.
j) Wenn die Behälter korrekt befüllt wurden und der Vorgang abgeschlossen ist, müssen die Behälter und die Anlage möglichst bald vom Standort entfernt werden. Alle Abspperrventile an der Anlage müssen verriegelt sein.
k) Das aufgefangene Kältemittelarf nicht in eine andere Kälteanlage gefüllt werden, es sei dess,wurde gereinigt und überprüft.

10. Kennzeichnung

An der Anlage muss eine Kennzeichnung angebracht werden, die auf die Außerbetriebnahme und Entleuerung des Kälemittels hinweist. Die Kennzeichnung muss datiert und unterzeichnet werden. Darauf achten, dass Schilder an der Anlage auf das enthaltene zündfähige Kälemittel aufmerksam machen.

11. Wiederverwertung

Beim Entfernen von Kältemittel aus einer Anlage zwecks Wartung oder Außerbetriebnahme wird es als gute praktische Vorgehensweise empfohlen, sãmtliches Kältemittel sicher zu entfernen. Beim Umfullen von Kältemittel in Behälter ist safer zu stellen, dass nur für die Wiederverwertung geeignete Behälter eingesetzt werden. Dafür sorgen, dass genügend Behälter zur Aufnahme der gesamten Anlagenbefällung zur Verfügung

stehen. Alle zu benutzenden Behälter sind für das wiederverwendete Kätemittel gekennzeichnet und beschriftet (z. B. Spezialbehälter für Kätemittelverwertung). Die Behälter themselves with Überdruckventilen und geeigneten Abspperrventilen in gutem Betriebszustand ausgestellt sein. Leere Wiederverwertungsbehälter werden entfernt und, sofern möglich, gekühlt, bevor die Wiederverwertung staatfindet. Die

Wiederverwertungsvorrichtung muss sich in einem gute Betriebszustand befinden. Die vollständigen Unterlagen zu der Anlage müssen griffbereit sein und die Anlage muss für die Wiederverwertung zündfähiger Kältemittel geeignet sein. Außen dem須sen mehrere Waagen zur Verfügung stehen und in gutem Zustand sein. Schläuche須sen vollständig mit dachten Kupplungsstücken zur Verfügung stehen und in gutem Zustand sein. Vor der Benutzung der Wiederverwertungsvorrichtung kontrollieren, ob sich diese in gutem Betriebszustand befindet, ordnungsgemäß instandgehalten wurde und ob alle zugehörigen elektrischen Komponenten versiegelt sind, um einen Zündvorgang zu verhindern, falls Kältemittel austritt. Im Zweifelsfall den Hersteller kontaktieren. Das abgefüllte Kältemittel muss im richtigen Auffangbehälter an den Kältemittel-Lieferanten zusammengeliefert werden. Dazu muss ein entsprechendes Allasten-Transportavis ausgestellt sein. Kältemittel in Auffangbehältern und besonders in Füssern nicht vertauschen. Falls Kompressoren oder Kompressorole entfern werden須sen, ist davon zu sorgen, dass diese bis zu einem geeigneten Maß aus der Anlage entfern wird, um safer zu stellen, dass kein zündfähiges Kältemittel beim Schmierstoff verbleibt. Die Beseitigung muss ausgeführct werden, bevor der Kompressor an den Lieferanten zusammengesetzt wird. Nur eine Elektroheziehung am Kompressorgehause damit eingesetzt werden, um diesen Vorgang zu beschleunigen. Wenn Ö I aus der Anlage abgelassen wird, muss dies sicher durchgeführt werden.

Fachkennisse des Wartungspersonals

Allgemeines

Eine besondere Schulung ist kein der üblichen Einweisung in die herkömmlichen Reparaturschritte für Kälteanlagen erforderlich, wenn es sich um Anlagen mit zündfähigen Kätemitteln handelt.

In vielen Ländern wird diese Schulung von nationalen Fortbildungsinstituten durchgeführt, die für die Unterweisung nach den einschlagigen nationalen und vom Gesetzgeber vorgeschreibenben Fachstandards akkreditiert sind.

Die erlangte Fachkompetenz muss durch ein Zertifikat nachgewiesen sein.

Schulung

Zum Schulungsumfang sollenen folgende Themen gehoren:

Informationen über das Explosionspotenzial zündfähiger Kältemittel, um deutlich zu machen, dass zündfähige Stoffe bei unachtsamer Handhabung gefährlich werden können.

Informationen über potenzielle Zündquellen, insbesondere solche, die nicht offensichtlich sind wie etwa Anzünder, Lichtschalter, Staubsauger, Elektroheizungen.

Informationen über die verschiedene Sicherheitskonzepte:

Unbeluftet - Die Sicherheit einer Anlage hangt nicht von der Beluftung des Gehäuses ab. Das Abschalten des Gerats oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Es ist Dennoch möglich, dass sich ausgetretenes Kältemittel im Gehäuse abgesetzt hat und dass beim Ö ffnen des Gehäuses eine zündfähige Atmosphäre freigesetzt wird.

Beluftetes Gehäuse - Die Sicherheit der Anlage hängt von der Belüftung des Gehäuses ab. Das Abschalten des Gerats oder das Öffnen des Gehäuses beeinträchtigt die Sicherheit erheblich. Auf eine ausreichende Belüftung sollte zuvor besonderss geachtet werden.

Belufteter Raum - Die Sicherheit der Anlage hängt von der Raumbeluftung ab. Das Abschalten des Geräts oder das Öffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Die Beluftung des Raums darf während der Reparaturarbeiten nicht abgeschaltet werden.

Informationen über das Konzept versiegelter Komponenten und Gehäuse gemäß IEC 60079-15:2010.

Informationen über die richtigen Arbeitsmethoden:

a) Inbetriebnahme

• Sicher stellen, dass der Werkstattbereich für die Kältemittelfüllung ausreicht oder dass die Belüftungsleitung korrekt montiert wurde.
  Die Leitungen anschlieben und einen Lecktest durchfuhren, bevor das Kaltemittel eingefüllt wird.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

b)Wartung

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kaltemitteln weitere ausgestellt ist.
• Am Ort der Reparatur auf eine ausreichende Belüftung achten.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen. Bei der Standardmethode für das Entlagen an den Kondensatoranschlüssen entstehen in der Regel Funken.
• Versiegelte Gehäuse müssen zusätzis wieder zusammengebaut werden. Verschlissene Dichtungen ausauschen.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

c) Reparatur

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kältemitteln entsprechenden ausgestellt ist.
• Am Ort der Reparatur auf eine ausreichende Belüftung achten.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen.
• Falls Hartlöten notwendig ist, müssen die folgenden Arbeitssschritte in der richtigen Reihenfolge ausgeführten werden:

• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschreiben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.

• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
• Danach erneut entleeren.
  -Auszutauschende Teile herausschneiden, ohne Flamme.
  Die Hartlötstelle während des Lötvorgangs mit Stickstoff spulen.
  Vor dem Einfüllen des Kältemittels einen Lecktest durchführten.
• Versiegelte Gehäuse müssen zusätzis wieder zusammengebaut werden. Verschlissene Dichtungen ausauschen.
  Vor der Inbetriebnahme die Sicherheitsausrüstung prufen.

d) Außerbetriebnahme

• Wenn die Sicherheit bei der Außerbetriebnahme der Anlage beeinträchtigt ist, muss die Kätemittelbefüllung vor der Außerbetriebnahme entfernt werden.
• Für ausreichende Belüftung am Anlagenstandort sorgen.
• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.
• Kondensatoren so entladen, dass sie keine Funken erzeugen.
• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht

wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.
• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
  Danach erneut entleeren.
• Bis zum Atmosphärendruck mit Stickstoff befüllen.
  An der Anlage ein Schild anbringen, das auf das entfernte Kätemittel hinweist.

e) Entsorgung

• Am Arbeitsort auf eine ausreichende Belüftung achen.
• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonderss darauf auf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.
• Den Kältemittelkreislauf entleeren.
• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.
  Danach erneut entleeren.
• Den Kompressor herausschneiden und das Öl ablassen.

Transport, Kennzeichnung und Aufbewährung von Anlagen, die zündfähige Kältemittel verwenden

Transport von Anlagen, die zündfähiges Kältemittel enthalten

Es wird darauf aufmerksam gemacht, dass zusätzliche Transportvorschriften für Anlagen mit zündfähigen Gasen vorhanden sein konnen. Die Höchstanzahl an Anlageteilen oder die Konfiguration der Anlage, die zusammen transportiert werden dürfen, wird von den jeweils geltenden Transportvorschriften bestimmt.

Kennzeichnung der Anlage mittels Schildern

Schilder für ähnliche Anlagen, die generell in einem Arbeitsbereich eingesetzt werden, werden von örtlichen Vorschriften geregelt und legen die Mindestanforderungen an die Sicherheit und/oder an das Vorsehen von Warnschildern an einem Arbeitsort fest.

Alle vorgeschreibenben Scholder müssen instand gehalten werden. Arbeitgeber müssen dafür sorgen, dass die Mitarbeiter geeignete und ausreichende Anweisungen und Unterweisungen über die Bedeutung der jeweiligen Sicherheitscholder und über die Maßnahmen erhalten, die in Verbindung mit diesen Schildern zu ergreifen sind.

Die Wirkung der Schilderarf nicht durch ein Übermaß an Beschilderrungen beeinträchtigt werden, die gemeinsam verwendet werden.

Alle verwendeten Piktogramme sollen so einfach wie möglich gehalten werden nur die wichtigsten Angaben enthalten.

Entsorgung von Anlagen mit zündfähigen Kältemitteln

Dazu wird auf die nationalen Vorschriften verwiesen.

Aufbewährung von Anlagen/Geräten

Die Anlagen sollen den Herstelleranweisungen entsprechend aufbewahrt werden.

Aufbewährung verpackter (nicht verkafter) Anlagen

Der Schutz fur verpackte Ware beim Einlagern sollte so konstruiert sein, dass mechanische Schäden an der Anlage in der Verpackung nicht zu einem Austreten von Kaltemittel führen.

Die Höchstanzahl der Anlagen, die zusammen eingelagert werden dürfen, ist in den örtlichen Vorschriften vorgeschrieben.

LIPO Einrichtungsmärkte AG,

Ruti Center, Rutiweg 7,

CH-4133 Pratteln

INSTRUCTIONS POUR LA RÉPARATION DES APPAREILS CONTENANT DU R290

1. Réparation

1) Verifications de la zone

LIPO Einrichtungsmärkte AG,

Ruti Center, Rutiweg 7,

CH-4133 Pratteln

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENTI R290
