BEDIENUNGSANLEITUNG SC5325 QLIMA

1. LESEN SIE ZUNÄCHST DIE BEDIENUNGSANLEITUNG.

2. WENDEN SIE SICH IN ZWEIFELSFÄLLEN AN IHREN HÄNDLER.

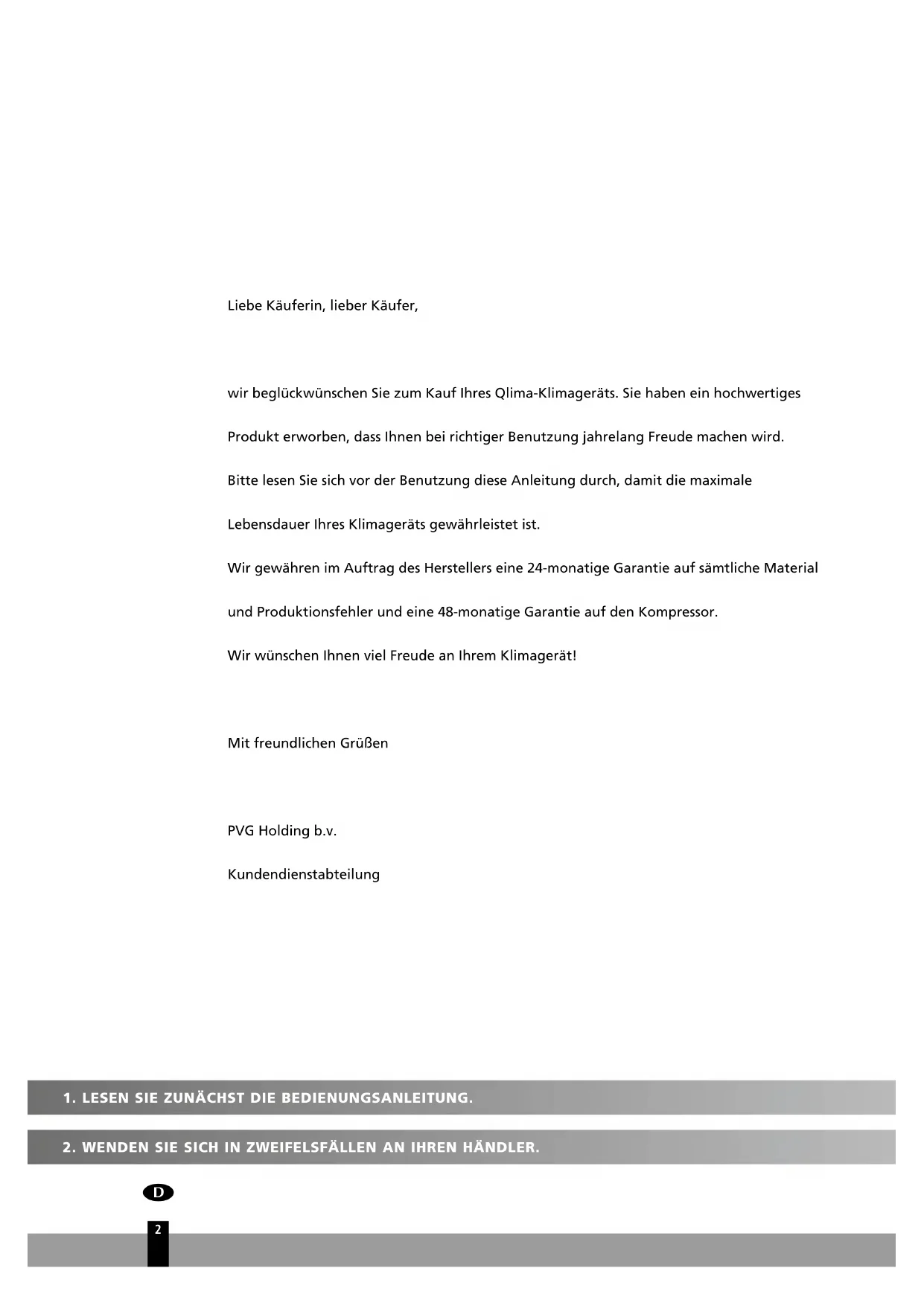

Liebe Käuferin, lieber Käufer, wir beglückwünschen Sie zum Kauf Ihres Qlima-Klimageräts. Sie haben ein hochwertiges Produkt erworben, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird. Bitte lesen Sie sich vor der Benutzung diese Anleitung durch, damit die maximale Lebensdauer Ihres Klimageräts gewährleistet ist. Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf sämtliche Material und Produktionsfehler und eine 48-monatige Garantie auf den Kompressor. Wir wünschen Ihnen viel Freude an Ihrem Klimagerät! Mit freundlichen Grüßen PVG Holding b.v. Kundendienstabteilung3

INHALT A. SICHERHEITSANWEISUNGEN

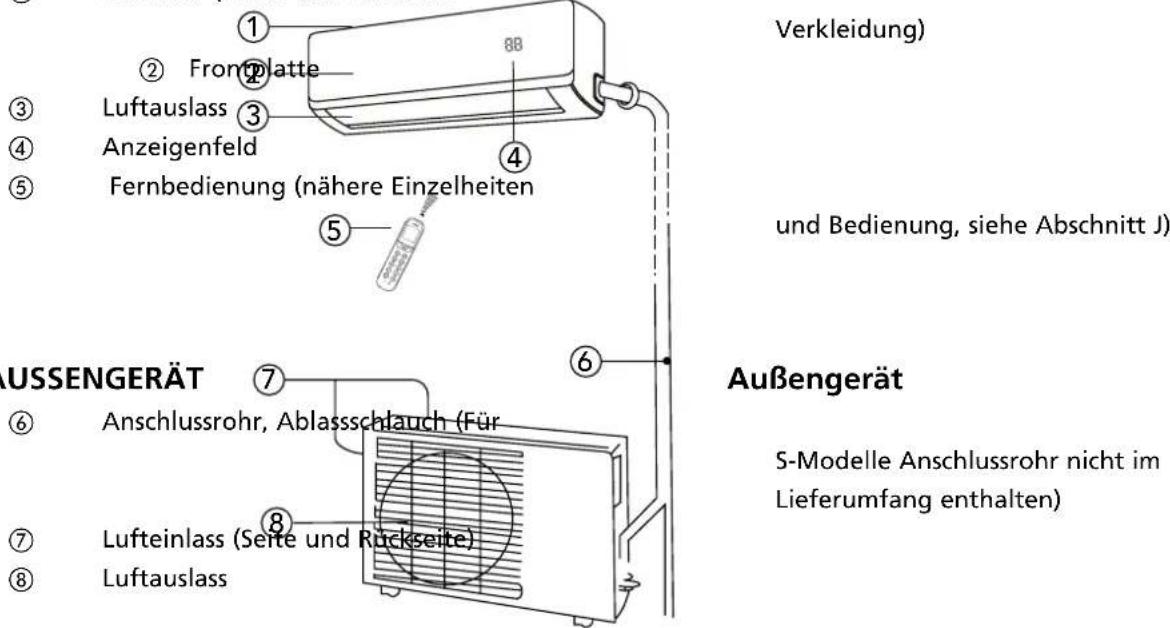

B. BEZEICHNUNG DER TEILE

G. EINSTELLEN DER RICHTUNG DES LUFTSTROMS

WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN

Diese Anleitung enthält viele praktische Tipps zur richtigen Bedienung und Wartung Ihres Klimageräts. Im Abschnitt Fehlersuche und Abhilfe finden Sie viele Lösungen zu allgemeinen Problemen. Wenn Sie Abschnitt J „Fehlersuche und Abhilfe“ gelesen haben, brauchen Sie möglicherweise den Kundendienst gar nicht erst hinzuzuziehen.4 A SICHERHEITSANWEISUNGEN Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden. Kontrollieren Sie die Netzspannung und Frequenz. Dieses Gerät eignet sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlussspannung 230 V~ / 50 Hz. Die Modelle 4.8kW müssen direkt mit dem Stromkabel an die Stromquelle ang- eschlossen werden. WICHTIG

• Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist, dürfen Sie das Gerät nicht anschließen. Wenn das Gerät angeschlossen ist, muss der Stecker immer gut zugänglich sein. Lesen Sie sich diese Anweisungen gründlich durch und halten Sie sie ein.

• Das Klimagerät enthält ein Kältemittel und ist als Druckgerät einzuordnen. Wenden Sie sich wegen Installation und Wartung des Klimageräts daher immer an einen offiziellen Installationsfachmann. Das Klimagerät muss jährlich von einem offiziell anerkannten Monteur für Klimageräte inspiziert und gewartet werden. Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit oder durch Handlungen entstanden sind, die von den, in dieser Anleitung beschriebenen Handlungen abweichen. Vor dem Anschließen des Geräts müssen Sie Folgendes kontrollieren:

• Die Anschlussspannung muss mit der auf dem Typenschild angege- benen Netzspannung übereinstimmen.

• Die Steckdose und die Stromversorgung müssen mit dem auf dem Typenschild angegebenen Strom übereinstimmen.

• Der Stecker an der Geräteschnur muss in die Wandsteckdose passen.

• Das Gerät muss auf einem festen Untergrund angebracht werden.

• Abschaltmöglichkeiten müssen gemäß den Verdrahtungsregeln in der festen Verkabelung vorhanden sein.

Wenn Sie daran zweifeln, dass das Gerät für die vorhandenen Einrichtungen geeignet ist, müssen Sie die Stromversorgung zum Gerät von einem geprüften Elektriker kontrollieren lassen.

• Dieses Gerät wurde gemäß den CE-Sicherheitsnormen hergestellt. Trotzdem sollten Sie wie bei allen elektrischen Geräten vorsichtig sein.

• Lufteinlass und Auslassgitter dürfen nicht verdeckt werden.

• Belüftungsöffnungen nicht versperren.

• Das Gerät darf niemals mit Chemikalien in Berührung kommen.

• Bespritzen Sie das Gerät niemals mit Wasser und tauchen Sie es nie in Wasser ein. Schalten Sie das Gerät ab und ziehen Sie immer den Netzstecker wenn Wasser ins Innengerät gelangt.

• Stecken Sie keine Hände, Finger oder Gegenstände in die Öffnung des Geräts.

• Schließen Sie das Gerät nie über eine Verlängerungsschnur an die Stromquelle an. Wenn keine geeignete Steckdose mit Schutzkontakt zur Verfügung steht, müssen Sie von einem Elektrofachmann eine entsprechende Steckdose installieren lassen.

• Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem offiziellen Wartungsmonteur oder von Ihrem offiziellen Händler ausgeführt werden. Halten Sie die in der Bedienungsanleitung zu diesem Gerät aufgeführten Anweisungen zur Bedienung und Wartung ein.

• Ziehen Sie immer den Stecker des Geräts aus der Steckdose, wenn das Gerät nicht benutzt wird.

• Das Inbetriebsetzen oder Ausschalten des Klimageräts mittels des Einsteckens oder Herausziehens des Netzsteckers ist nicht zulässig. Benutzen Sie immer die für diesen Zweck vorgesehenen Schalter am Gerät oder benutzen Sie die Fernbedienung.

• Öffnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen SIe immer den Netzstecker, bevor Sie das Gerät öffnen.

• Ziehen Sie immer den Netzstecker, bevor Sie das Klimagerät reini- gen oder warten.

• Es darf kein Gasbrenner, Brenn bzw. Wärmeofen im Luftstrom auf- gestellt werden.

• Mit nassen Händen dürfen Sie die Schalter nicht bedienen und das Klimagerät nicht berühren.6

• Wenn das Außengerät in Betrieb ist, erzeugt es Lärm. Der Benutzer ist dafür verantwortlich zu kontrollieren, ob dies mit den örtlichen Vorschriften übereinstimmt und ob das Gerät auch anderweitig den örtlichen Vorschriften entspricht.

• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch ein- geschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.

• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

• Es empfiehlt sich, sich nicht im direkten Luftstrom aufzuhalten.

• Trinken Sie nie Wasser aus dem Klimagerät.

• Führen Sie keinerlei Veränderungen am Apparat durch. Entfernen Sie das Isolationsmaterial nicht.

• Sollte das Netzkabel beschädigt sein, so muss es durch den Hersteller, seinen Kundenservice oder durch eine Person mit vergleichbaren Qualifikationen ersetzt werden, um Gefahren zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit kör- perlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt wer- den, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen mit dem Gerät nicht spie- len. Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen. ACHTUNG!

• Wenn die Netzschnur, der Stecker, das Gehäuse oder das Bedienfeld beschädigt ist, dürfen Sie das Gerät nie benutzen.

• Bei Nichtbeachtung dieser Anweisungen erlischt möglicherweise die Garantie für dieses Gerät.

Spezifische Informationen zu Geräten mit Kältemittelgas R290 / R32.

• Lesen Sie aufmerksam alle Warnhinweise.

• Wenn Sie das Gerät abtauen und reinigen, verwenden Sie keine Werkzeuge, die nicht vom Hersteller empfohlen wurden.

• Das Gerät muss in einem Bereich ohne durchgehende Entzündungsquelle (Bsp.: offene Flammen, laufende Gas- oder Elektrogeräte) aufgestellt werden.

• Nicht durchstechen oder verbrennen.

• Dieses Gerät beinhaltet Y g des Kältemittelgases R290 / R32 (siehe Nennwertaufkleber auf der Geräterückseite).

• R290 / R32 ist ein Kältemittelgas, das den entsprechenden europäischen Richtlinien zur Umwelt entspricht. Nicht auf den Kältemittelkreislauf einstechen. Achten Sie dar- auf, dass die Kältemittel möglicherweise keinen Geruch haben.

• Wenn das Gerät in einem unbelüfteten Raum aufge- stellt, in Betrieb genommen oder gelagert wird, muss der Raum so konzipiert sein, dass die Ansammlung von Kältemittellecks vermieden wird, was aufgrund der mög- lichen Entzündung des Kältemittels durch elektrische Heizgeräte, Öfen oder eine andere Entzündungsquelle andernfalls zu einer Brand- oder Explosionsgefahr führen würde.

• Das Gerät muss so gelagert werden, dass ein mechani- sches Versagen verhindert wird.

• Personen, die den Kältemittelkreislauf bedienen oder daran arbeiten, müssen die entsprechende Zertifizierung durch eine zugelassene Organisation besitzen, um das Fachwissen im Umgang mit Kältemitteln gemäß einer spezifischen Evaluierung sicherzustellen, die von Industrieverbänden anerkannt wird.

• Reparaturen müssen basierend auf den Empfehlungen des Herstellers durchgeführt werden.8 Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist. Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m

beträgt. Das Gerät ist an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht. ANWEISUNGEN ZUR REPARATUR VON GERÄTEN MIT R290 / R32

1. ALLGEMEINE ANWEISUNGEN

Diese Gebrauchsanleitung ist für die Nutzung durch Personen mit angemessenem Wissen über Elektrik, Elektrotechnik, Kältemittel und Maschinenbau vorgesehen.

1.1 Überprüfen Sie den Bereich

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird.

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko von entflammbarem Gas oder Dämpfen während der Durchführung der Arbeiten zu minimieren.

1.3 Allgemeiner Arbeitsbereich

Das Wartungspersonal und andere, die in jenem Bereich arbeiten, sind über die Art der durchgeführten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

1.4 Prüfung auf Kältemittel

Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie sicher, dass das Leckerkennungsgerät für die Nutzung mit entflammbaren Kältemitteln geeig- net ist, d. h. keine Funkenbildung, adäquat versiegelt oder eigensicher.

1.5 Bereitstellung eines Feuerlöschers

Sollten Schweißarbeiten am Kühlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so ist ein gee- ignete Feuerlöschgerät bereitzustellen. Stellen Sie einen Trockenpulver- oder CO

-Feuerlöscher im Ladebereich bereit.

1.6 Keine Zündquellen

Bei Arbeiten an einem Kühlsystem, bei denen eine Rohrleitung freigelegt wird, die entflammbares Kältemittel führt oder führte, dürfen keine Zündquellen nutzen, die zur Gefahr eines Feuers oder einer Explosion füh- ren könnten. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise ent- flammbare Kältemittel in die Umgebung entweichen können. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind „Nichtraucher“-Schilder aufzustellen.

1.7 Belüfteter Bereich

Stellen Sie sicher, dass der Bereich offen und entsprechend belüftet ist, bevor Sie das System aufbrechen oder Schweißarbeiten durchführen. Während den Arbeiten ist ein gewisser Grad der kontinuierlichen Belüftung sicherzustellen. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise nach draußen in die Atmosphäre befördern.

1.8 Prüfung des Kältemittelgeräts

Wenn elektrische Bauteile ausgetauscht werden, müssen diese für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall für Hilfe an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kältemittel verwenden: – Die Ladekapazität entspricht der Größe des Raums,

in dem die kältemittelführenden Komponenten installiert sind;

• die Belüftungsmaschine und -auslässe funktionieren ordnungsgemäß und sind nicht blockiert;

• bei der Nutzung eines indirekten Kältemittelkreislaufs ist der sekundäre Kreislauf auf Kältemittel zu über- prüfen;

• Kennzeichnungen am Gerät sind weiterhin sichtbar und lesbar. Nicht leserliche Kennzeichnungen und Beschilderungen sind auszubessern;

• die Kältemittelleitung oder -komponenten sind so installiert, dass sie unwahrscheinlich mit Substanzen in Berührung kommen, welche die kältemittelführenden Komponenten korrodieren können, sofern die Komponenten nicht aus einem Material bestehen, das an sich korrosionsfest oder ausreichend gegen Korrosion geschützt ist.

1.9 Überprüfung von elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüfungen und die Inspektion der Komponenten umfassen. Sollte ein Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, so darf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte der Mangel nicht umgehend behoben werden können, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden können. Die anfängli- chen Sicherheitsprüfungen müssen folgende Punkte umfassen:

• Die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzuführen, um eine mögliche Funkenbildung zu vermeiden;

• Während der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromführen- den Komponenten oder Drähte frei;

• Es besteht eine durchgehende Erdung.

2 REPARATUREN AN VERSIEGELTEN KOMPONENTEN

2.1 Während der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom Gerät zu tren-

nen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen.

2.2 Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um sicherzustellen, dass das Gehäuse durch

die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betrof- fen ist. Hierzu gehören Schäden an Kabeln; eine überschüssige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schäden an Dichtungen; unsachgemäße Anbringung von Stopfbuchsen usw. Stellen Sie sicher, dass das Gerät sicher montiert ist. Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschließen sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammbarer Atmosphären genutzt werden können. Ersatzteile müssen den technischen Vorgaben des Herstellers entsprechen. HINWEIS Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

3 REPARATUREN AN EIGENSICHEREN KOMPONENTEN

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht überschritten werden. Eigensichere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erfüllen. Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile kön- nen zur Entzündung von freigesetztem Kältemittel in der Atmosphäre führen. 4 VERKABELUNG Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zudem die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Lüftern berücksichtigen.

5 ERKENNUNG VON ENTFLAMMBAREN KÄLTEMITTELN

Unter keinen Umständen sind mögliche Zündquellen für die Suche nach oder die Erkennung von Kältemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer Detektor mit offener Flamme) verwendet werden.

6 METHODEN ZUR LECKERKENNUNG

Folgende Methoden zur Leckerkennung gelten bei Systemen mit entflammbaren Kältemitteln als akzeptabel. Für die Erkennung von entflammbarem Kältemittel sind elektronische Leckdetektoren zu nutzen, wobei die Empfindlichkeit möglicherweise nicht adäquat ist oder neu kalibriert werden muss. (Erkennungsgeräte sind in einem Bereich frei von Kältemitteln zu kalibrieren.)10 Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25 %) ist bestätigt. Leckerkennungsflüssigkeiten sind für die Nutzung mit den meisten Kältemitteln geeignet, die Nutzung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre beschädigen kann. Sollten der Verdacht eines Lecks bestehen, so sind alle offenen Flammen zu entfernen/löschen. Sollte ein Kältemittelleck festgestellt werden, das Lötarbeiten erfordert, so ist das Kältemittel aus dem System zu lassen, oder in einem vom Leck entfernten Teil des Systems (mittels Abschaltventil) zu isolieren. Anschließend ist sauerstofffreier Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System zu spülen.

7 ENTFERNUNG UND EVAKUIERUNG

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind kon- ventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgendes Verfahren: Kältemittel entfernen; Kreislauf mit Schutzgas durchspülen; luftleer pumpen; erneut mit Schutzgas durchspülen; Kreislauf durch Schneiden oder Löten öffnen. Die Kältemittelladung ist in den entsprechenden Flaschen aufzubewahren. Das System ist mit sauerstoff- freiem Stickstoff (OFN) „durchzuspülen“, um die Sicherheit des Geräts zu gewährleisten. Dieser Vorgang muss mehrmals wiederholt werden. Verwenden Sie hierfür keine Druckluft und keinen Sauerstoff. Spülen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Dieser Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphärendruck zu bringen, um mit den Arbeiten beginnen zu können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüftung vorhanden ist. 8 FÜLLVORGANG Neben dem üblichen Füllvorgang sind folgende Anforderungen zu befolgen. Stellen Sie sicher, dass beim Auffüllen des Geräts keine Kontaminierung mit verschiedenen Kältemitteln stattfindet. Schläuche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. Flaschen sind aufrecht aufzustellen. Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits gesche- hen). Achten Sie besonders darauf, das Kühlsystem nicht zu überfüllen. Bevor Sie das System wieder befüllen, ist es mit OFN auf Druck zu testen. Das System ist nach Abschluss des Füllvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prüfen. 9 AUSSERBETRIEBNAHME Bevor dieser Vorgang durchgeführt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht. Es wird empfohlen, jegliches Kältemittel sicher wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnehmen, sollte eine Analyse vor der Wiederverwendung des wiederge- wonnenen Kältemittels erforderlich sein. Es ist wichtig, dass eine elektrische Leistung von 4 GB verfügbar ist, bevor die Aufgabe ausgeführt wird. a) Machen Sie sich mit dem Gerät und seinem Betrieb vertraut. b) Isolieren Sie das System elektrisch. c) Bevor Sie mit dem Vorgang beginnen, stellen Sie sicher, dass eine mechanische Transportvorrichtung vorhan- den ist, um bei Bedarf Kältemittelflaschen zu transportieren; d) Alle persönlichen Schutzausrüstungen sind vorhanden und werden ordnungsgemäß genutzt. Der Wiedergewinnungsvorgang wird durchgehend von einer qualifizierten Person überwacht; e) Die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards. f) Pumpen Sie das Kältemittelsystem nach Möglichkeit ab; g) Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um Kältemittel aus verschiedenen Teilen des Systems entfernen zu können. h) Achten Sie darauf, dass die Flasche auf der Waage steht, bevor Sie mit der Wiedergewinnung beginnen.

i) Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb.

j) Flaschen nicht überfüllen. (Nicht mehr als 80 % des Flüssigvolumens). k) Überschreiten Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht vorübergehend. l) Wenn die Flaschen ordnungsgemäß befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind. m) Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem zu füllen, sofern es nicht gereinigt und geprüft wurde. 10 KENNZEICHNUNG Geräte sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kältemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie sicher, dass die Geräte mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kältemittel enthält.

11 WIEDERGEWINNUNG Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel sicher entfernt wird. Wenn Sie Kältemittel in Flaschen füllen, stellen Sie sicher, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Flaschen für die gesamte Systemfüllung vorhanden ist. Alle verwendeten Flaschen sind für das wie- dergewonnene Kältemittel vorgesehen und für dieses Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventil in guten Zustand versehen sein. Leere Falschen sind luftleer gepumpt und nach Möglichkeit vor der Wiedergewinnung gekühlt. Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung von entflammbarem Kältemittel geeignet sein. Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schläuche müssen mit leckfreien Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedichtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie im Zweifelsfall an den Hersteller. Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittellieferanten zurück- zuschicken und der entsprechende Entsorgungsnachweis auszustellen. Mischen Sie keine Kältemittel in Auffangbehältern, vor allem nicht in Flaschen. Sollten Kondensatoren oder Kondensatoröl entfernt werden, stellen Sie sicher, dass sie ausreichend abge- pumpt wurden, um zu gewährleisten, dass kein entflammbares Kältemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Heizung für das Kondensatorgehäuse genutzt werden, um den Vorgang zu beschleu- nigen. Wenn Öl aus einem System abgelassen wird, ist dies sicher durchzuführen.

HINWEIS ZU FLUORGASEN

1. Dieses Klimagerät enthält Fluorgase. Spezifische Informationen zum Gastyp und zur Menge finden Sie

auf dem entsprechenden Aufkleber auf dem Gerät selbst.

2. Aufbau, Service, Wartung und Reparatur des Geräts müssen durch einen zertifizierten Techniker dur-

3. Der Abbau und das Recycling des Produkts müssen von einem zertifizierten Techniker durchgeführt

4. Sollte das System über ein Leckerkennungssystem verfügen, so ist es mindestens alle 12 Monate auf

Lecks zu überprüfen.

5. Wenn das Gerät auf Lecks überprüft wird, wird eine ordentliche Aufzeichnung alle Prüfungen strengs-

tens empfohlen. 6. Dieses Klimagerät ist luftdicht versiegelt und enthält Fluorgase.12 B BEZEICHNUNG DER TEILEINNENGERÄT Innengerät Luftfilter (hinter der vorderen Verkleidung) Frontplatte Luftauslass Anzeigenfeld Fernbedienung (nähere Einzelheiten und Bedienung, siehe Abschnitt J) AUSSENGERÄT Außengerät Anschlussrohr, Ablassschlauch (Für S-Modelle Anschlussrohr nicht im Lieferumfang enthalten) Lufteinlass (Seite und Rückseite) Luftauslass

HINWEISAlle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form.FUNKTIONSANZEIGEN AUF DEM INDOOR-GERÄTEDISPLAY Page 6 Unit Specifications and Features

C BETRIEBSTEMPERATUR Kühlen, Heizen oder/und Entfeuchten funktionieren bei folgenden Innen und Außentemperaturen: Temperatur Betriebsart Kühlen Heizen Entfeuchten Raumtemperatur 17ºC - 32ºC 0ºC - 30ºC 10ºC - 32ºC Außentemperatur -25ºC - 50ºC -25ºC - 30ºC 0ºC - 50ºC VORSICHT

• Wenn das Klimagerät außerhalb der obigen Bedingungen betrieben wird, werden möglicherweise bestimmte Schutzvorrichtungen ausgelöst, wodurch das Gerät nicht normal funktioniert.

• Wenn das Klimagerät bei einem relativen Feuchtigkeitsgrad von über 80 % in dem Raum betrieben wird, kondensiert die Feuchtigkeit möglicherweise auf dem Klimagerät. Stellen Sie in dem Fall die senkrechten Luftstromlamellen auf den Höchstwinkel (senkrecht zum Boden) und stellen Sie das Gebläse auf den höchsten Stand.

• Damit das Klimagerät die besten Ergebnisse erzielt, sollten Sie beim Kühlen oder Heizen Türen und Fenster immer geschlossen halten. D FERNBEDIENUNG

• Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie darauf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall würde der Empfänger das Signal nämlich nicht erhalten und dann würde das Klimagerät nicht einwandfrei funktionieren.

• Die Fernbedienung funktioniert in einer Entfernung von höchstens 6 bis 7 vom Klimagerät. Funktionstasten auf der Fernbedienung

SLEEP FRESH Abb. 1 Ein/Aus-Taste: Wenn Sie auf diese Taste drücken, wird das Gerät eingeschaltet. Wenn Sie erneut auf diese Taste drücken, wird das Gerät ausgeschaltet.14 Betriebsarttaste: Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Betriebsart aktiviert und zwar in der Reihenfolge: Automatik, Entfeuchten, Heizen und Nur-Gebläse, siehe das folgende Schema: AUTOMATIK KÜHLEN ENTFEUCHTEN HEIZEN GEBLÄSE Taste + : Wenn Sie diese Taste drücken, erhöhen Sie den Innentemperatur-Sollwert auf 30 °C. Taste - : Wenn Sie diese Taste drücken, senken Sie den Innentemperatur-Sollwert auf 17 °C. Gebläsetaste: Mit dieser Taste wählen Sie die Gebläsegeschwindigkeit. Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Gebläsegeschwindigkeit aktiviert und zwar in der Reihenfolge: AUTOMATIK, NIEDRIG, MITTEL, HOCH und dann wieder Automatik. Wenn Sie Automatik- oder Entfeuchtungsbetrieb wählen, wird die Gebläsegeschwindigkeit automatisch geregelt, d.h. Sie können sie nicht einstellen.

Schlaftaste: Drücken Sie auf diese Taste, um die Energiesparfunktion einzuschalten. Drücken Sie erneut auf die Taste, um diese Funktion auszuschalten. Diese Funktion kann nur in Kombination mit Kühl-, Heiz- oder Automatikbetrieb [COOL, HEAT und AUTO] benutzt werden und sorgt dafür. Diese Funktion kann nur im COOL-, HEAT- und AUTO-Modus genutzt werden und sorgt für die für Sie angenehmste Temperatur. Das Gerät erhöht die eingestellte Temperatur automatisch um 1 °C pro Stunde (im Kühlmodus) oder verringert sie um 1 °C pro Stunde (im Heizmodus) innerhalb der ersten beiden Stunden. Die Klimaanlage bewahrt diese Temperatur (eingestellte Temperatur – oder +2 °C) während der darauffolgenden fünf Stunden. Danach schal

tet sich die Klimaanlage selbst aus. FRESH-Taste: Lange gedrückt halten, um FRESH-Funktion zu aktivieren. Schrägstellungstaste: Drücken Sie auf die Schrägstellungstaste, um die Schrägstellung zu aktivieren. Wenn Sie erneut auf diese Taste drücken, wird diese Funktion ausgeschaltet. Luftrichtungstaste: Wenn Sie auf diese Taste drücken, ändern Sie den Schrägstellungswinkel der Lamellen. Die Stellung der Lamellen ändert sich bei jedem Drücken um 6°. Wenn die Lamellen auf einen bestimmten Winkel gestellt werden, der die Kühl und Heizwirkung des Klimageräts beeinflussen würde, würde sich die Schrägstellung automatisch ändern. Wenn diese Taste gedrückt wird, erscheint kein Symbol in der Anzeige. i Taste TIMER ON: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Einschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das TIMER ON Programm löschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird. j Taste TIMER OFF: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Ausschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das TIMER OFF Programm löschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird. k Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drücken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen. l Active Clean/Turbotaste: Wenn Sie diese Taste drücken, während das Klimagerät im Kühlbetrieb ist, wird die Kühlleistung erhöht. Nachdem diese Taste gedrückt wurde (> 2 Sek.), wechselt das Gerät in den Active Clean-Modus. Ein vollständiger Prozess wird gestartet, um die Innenseite des Verdampfers zu reinigen und die Vermehrung von Bakterien zu verringern. Wenn diese Funktion aktiviert ist, werden alle Timer-Einstellungen abgebrochen. Um den Active Clean-Modus anzuhalten, drücken Sie die Taste erneut (> 2 Sek.). m Feststelltaste: Wenn Sie die eingelassene Feststelltaste [LOCK] drücken, können Sie alle aktuellen Einstellungen festsetzen. Die Fernbedienung reagiert dann nur noch auf die Feststelltaste. Drücken Sie erneut auf die Taste, um die Feststellfunktion auszuschalten. n LED-ANZEIGE/FOLLOW ME-Taste: Drücken Sie diese Taste, um die Anzeige der Klimaanlage zu löschen. Die Anzeige der Klimaanlage wird sich nach 3 Sekunden automatisch selbst wieder einschalten, wenn in diesem Zeitraum keine Tasten gedrückt werden. Drücken Sie die Taste erneut, um sie einzuschalten (gilt nicht für Geräte ohne diese Funktion). Wenn Sie die Taste länger als 2 Sekunden gedrückt halten, wird die FOLLOW ME-Funktion aktiviert. Drücken Sie die Taste erneut länger als 2 Sekunden, um die Funktion zu deaktivieren.

o Leise-Taste Drücken Sie diese Taste, um den Schalldruckpegel im Innenbereich auf 21 dB(A) zu senken. Die Lüftergeschwindigkeit des Geräts im Innenbereich wird maximal verringert. Durch erneutes Drücken dieser Taste schalten Sie die Turbofunktion wieder aus. Wenn Sie diese Taste drücken (> 2 Sekunden), schaltet das Gerät auf den Frostvorbeugungsbetrieb um. In dem Fall beachtet das Gerät die Innentemperatureinstellung nicht, sondern stellt die Innentemperatur auf 8 °C ein. Auf diese Weise wird während kalten Perioden Frost in Ihrem Heim verhindert, während der Energieverbrauch des Geräts optimal gering ist. Wenn dieser Betrieb eingestellt wurde, erscheint auf dem Display des Innengeräts „FP“. Diese Taste kann nur im Heizbetrieb betätigt werden. Wenn Sie den Frostvorbeugungsbetrieb wieder verlassen möchten, drücken Sie einfach noch einmal auf die Taste. Funktionstasten auf der Fernbedienung Abb. 2

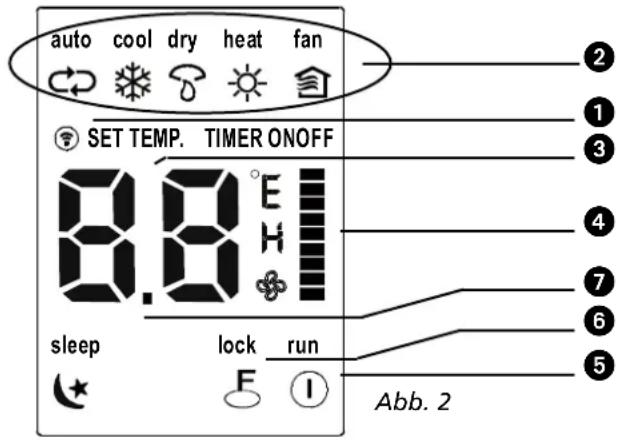

Anzeigenfeld Sendeleuchte: Diese Leuchte brennt, während die Fernbedienung Signale zum Gerät sendet. Betriebsstandsanzeige: Sie können die Betriebsarttaste drücken, um die aktuelle Betriebsart aufzuru- fen: Automatik , Kühlen , Trocknen , Heizen (nicht für Modelle die nur Kühlen), Gebläse . Temperatur- / Schaltuhranzeige: Hier wird die eingestellte Temperatur angezeigt (17º C ~ 30ºC). Wenn das Gerät im Belüftungsbetrieb ist, ist die Anzeige leer. Während des Schaltuhrbetriebs werden hier die Ein- und Ausschalteinstellungen der Schaltuhr angezeigt. Bezeichnung der Gebläsegeschwindigkeit: Über die Gebläsegeschwindigkeitstaste [FAN SPEED] kön- nen Sie die gewünschte Gebläsegeschwindigkeit (Automatik – niedrig – mittel – hoch ) einstel-len. Die gewählte Einstellung wird auf der Flüssigkristallanzeige angezeigt. Dies gilt nicht für den Automatikbetrieb! Im Betriebsstand Dry oder Fan steht die Gebläsegeschwindigkeit auf Automatik. Ein/Aus-Anzeige: Dieses Symbol erscheint, wenn das Gerät eingeschaltet ist, und erlischt wieder, wenn das Gerät ausgeschaltet wird. Anzeige „LOCK“: Die Meldung „LOCK“ erscheint, wenn die Einstellungen durch das Drücken der Feststelltaste festgesetzt werden. Anzeige „SLEEP“: Die Meldung „SLEEP“ erscheint, wenn die Sleep-Taste gedrückt wird, und erlischt wieder, wenn diese Taste nochmals betätigt wird.

HINWEIS Der Deutlichkeit halber sind in Abb. 2 alle Leuchten abgebildet. Beim tatsächlichen Betrieb erscheinen jedoch nur die jeweils aktiven Funktionselemente in der Anzeige. Bedienung der Fernbedienung Einlegen der Batterien / Batteriewechsel Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03).Benutzen Sie keine aufladbaren Batterien.1. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sie ihn in Richtung des Pfeils auf dem Deckel ziehen.16

2. Legen Sie neue Batterien ein und achten Sie dabei darauf, dass Plus- und Minuspol (+) und (-) der

Batterien richtig herum liegen. 3 Setzen Sie den Deckel wieder ein, indem Sie ihn wieder in die Ausgangsstellung zurückschieben.

• Wenn die Batterien entfernt werden, löscht die Fernbedienung alle Einstellungen. Nachdem die Batterien gewechselt wurden, muss die Fernbedienung neu programmiert werden.

• Verwenden Sie beim Batteriewechsel keine alten Batterien oder Batterien eines anderen Typs. Dies könnte die einwandfreie Funktion der Fernbedienung beeinträchtigen.

• Wenn Sie die Fernbedienung mehrere Wochen lang nicht benutzen, müssen Sie die Batterien herausnehmen. Anderenfalls könnte die Fernbedienung durch auslaufende Batterien beschädigt werden.

• Unter normalen Bedingungen haben Batterien eine durchschnittliche Lebensdauer von etwa 6 Monaten.

• Wechseln Sie die Batterien aus, wenn das Innengerät nicht mit einem akustischen Signal antwortet oder wenn die Übertragungsanzeige nicht aufleuchtet.

• Mischen Sie niemals neue und alte Batterien. Verwenden Sie niemals gleichzeitig Batterien eines unterschiedlichen Typs (z.B. Alkali und Mangandioxid). AUTOMATIKBETRIEB Wenn das Klimagerät betriebsbereit ist (kontrollieren Sie, ob das Gerät an einer Stromquelle angeschlos- sen ist und ob Strom verfügbar ist), schalten Sie den Strom ein. Dann beginnt die Betriebsanzeige auf dem Anzeigenfeld des Innengeräts zu blinken.

1. Wählen Sie Automatikbetrieb mit Hilfe der Betriebsarttaste.

2. Drücken Sie die Taste + oder -, um die gewünschte Raumtemperatur einzustellen.

3. Wenn Sie auf die Taste EIN/AUS drücken, wird das Gerät eingeschaltet. Die Betriebsleuchte auf dem

Anzeigenfeld des Innengeräts leuchtet dann auf. Die Gebläsegeschwindigkeit wird automatisch geregelt.

4. Wenn Sie erneut auf die Taste EIN/AUS drücken, wird das Gerät ausgeschaltet.

• Im Automatikbetrieb kann das Klimagerät logisch zwischen der Betriebsart KÜHLEN, GEBLÄSE, HEIZEN und ENTFEUCHTEN wählen, indem es den Unterschied zwischen der tatsächlichen Raumtemperatur und dem auf der Fernbedienung eingestellten Sollwert misst.

• Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen. Betriebsarten KÜHLEN, HEIZEN und NUR GEBLÄSE

1. Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die Einstellungen von Hand

ändern, indem Sie die Betriebsart KÜHLEN, ENTFEUCHTEN, HEIZEN (nur für Geräte mit Wärmepumpe) oder NUR GEBLÄSE wählen. Hierzu drücken Sie Taste .

2. Drücken Sie die Taste + oder - ( und ), um die gewünschte Raumtemperatur einzustellen.

Drücken Sie die Gebläsetaste , um den Gebläsebetrieb AUTOMATIK, HOCH, MITTEL oder NIEDRIG zu wählen.

4. Drücken Sie die Taste EIN/AUS . Die Betriebsleuchte leuchtet auf und das Klimagerät beginnt mit den

von Ihnen gewählten Einstellungen zu laufen. Wenn Sie erneut auf die Taste EIN/AUS drücken, wird das Gerät ausgeschaltet.

HINWEIS Die Betriebsart NUR GEBLÄSE kann nicht zum Regeln der Temperatur verwendet werden. In dieser Betriebsart gelten nur die Schritte 1, 3 und 4.

1. Drücken Sie die Betriebsarttaste , um ENTFEUCHTEN zu wählen.

2. Drücken Sie die Taste + oder - ( und ), um die gewünschte Raumtemperatur einzustellen.

3. Drücken Sie die Taste EIN/AUS . Die Betriebsanzeige leuchtet auf und das Klimagerät nimmt den

Betrieb in der Betriebsart ENTFEUCHTEN auf. Wenn Sie erneut auf die Taste EIN/AUS drücken, wird das Gerät ausgeschaltet.

HINWEIS Aufgrund des Unterschieds zwischen dem Temperatur-Sollwert des Geräts und der wirklichen Raumtemperatur, läuft das Klimagerät in der Betriebsart ENTFEUCHTEN oft automatisch ohne die Betriebsarten KÜHLEN und GEBLÄSE. SCHALTUHR-BETRIEB Drücken Sie die Taste Schaltuhr EIN/AUS (i und j), um die Ein und Ausschaltzeiten des Geräts einzustel- len. Die effektive Betriebszeit, die über die Fernbedienung für die Schaltuhrfunktion eingestellt wird, ist auf einen Zeitraum zwischen 0,5 und weniger als 24 Stunden begrenzt.

1. Einstellen der Beginnzeit

1.1 Drücken Sie auf die Taste Schaltuhr EIN i, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN

SCHALTUHR), die zuletzt eingestellte Betriebsbeginnzeit, und das Signal „h“ (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen.

1.2 Drücken Sie erneut auf die Taste Schaltuhr Ein i, um die gewünschte Beginnzeit für das Gerät einzustellen.

1.3 Nach dem Einstellen von Schaltuhr EIN sendet die Fernbedienung das Signal nach einer halben Sekunde

Verzögerung zum Klimagerät.

2. Einstellen der Endzeit

Drücken Sie auf die Taste Schaltuhr AUS j, dann zeigt die Anzeige der Fernbedienung OFF TIMER (AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.

2.2 Wenn Sie erneut auf die Taste Schaltuhr AUS j drücken, wird die Zeit eingestellt, zu der das Gerät

ausgeschaltet werden soll.

2.3 Nach dem Einstellen von Schaltuhr AUS sendet die Fernbedienung das Signal nach einer halben

Sekunde Verzögerung zum Klimagerät. Beispiel von Schaltuhreinstellung Um das Klimagerät in 6 Stunden anfangen zu lassen:

1. Drücken Sie die Timer-Taste, die letzte Einstellung an dem das Gerat einschalten

sollte und das Signal “h” erscheint im Display.

2. Drücken Sie die Timer-Taste bis “ 6:0h” erscheint

3. Warten Sie eine Sekunde und das digitale Dispaly zeigt die Temperatur wieder an.

StartOff TIMERON Die Timer ON-Anzeige erlischt und die Schaltuhreinstellung ist aktiviert. Kombinierte Schaltuhreinstellung (Sowohl On als OFF Schaltuhreinstellung simultan einstellen)

TIMER OFF --> TIMER ON

(Eingeschaltet --> Halt --> Anfang) Diese Funktion lohnt sich wenn Sie das Klimagerät ausschalten möchten nachdem Sie ins Bett gegangen sind, und am Morgen wieder einschalten möchten oder wenn Sie

Stop2hSet 10 h TIMERONOFF zu Hause kommen.18 Beispiel: Um das Klimagerät über 2 Stunden auszuschalten und wieder einzustellen nach 10 Stunden.

1. Drücken Sie die TIMER OFF-Taste

2. Drücken Sie erneut die TIMER OFF-Taste bis 2.0h erscheint

3. Drücken Sie die TIMER ON-Taste

4. Drücken Sie erneut die TIMER ON-Taste bis 10.0h erscheint

5. Warten Sie eine Sekunde und das digitale Display zeigt die Temperatur wieder an. Die Timer ON OFF-

Anzeige erlischt und die Schaltuhreinstellung ist aktiviert.

• Wenn für die Beginnzeit und die Endzeit die gleiche Zeit eingestellt wird, wird die Endzeit automatisch um 0,5 Std. erhöht (wenn die eingestellte Zeit weniger als 10 Std. anzeigt) oder um eine Stunde (wenn die eingestellte Zeit 10 Std. oder mehr anzeigt).

• Wenn Sie die EIN/AUS-Zeit der Schaltuhr ändern wollen, drücken Sie einfach auf die Schaltuhrtaste und stellen die Zeit neu ein.

• Die Einstellzeit ist eine relative Zeit, d.h. dies ist die eingestellte Zeit, die von der Verzögerung der aktuellen Zeit ausgeht. WARNUNG

• Schützen Sie die Fernbedienung vor hohen Temperaturen und der Einwirkung von Strahlung.

• Setzen Sie den Innenraumempfänger nie der direkten Sonneneinstrahlung aus, anderenfalls riskieren Sie, dass das Klimagerät nicht einwandfrei funktioniert. E MANUELLER BETRIEB (OHNE FERNBEDIENUNG) So bedienen Sie Ihr Gerät ohne die Fernbedienung. Sollte Ihre Fernbedienung nicht funktionieren, können Sie Ihr Gerät manuell über die MANUAL CONTROL- Taste am Indoor-Gerät steuern. Beachten Sie, dass der manuelle Betrieb keine langfristige Lösung ist und dass der Betrieb des Geräts über Ihre Fernbedienung strengstens empfohlen wird. Vor dem manuellen Betrieb Das Gerät muss vor dem manuellen Betrieb ausgeschaltet werden. Um Ihr Gerät manuell zu betreiben:

1. Suchen Sie die MANUAL CONTROL-Taste an der rechten Seite des Geräts.

2. Drücken Sie die MANUAL CONTROL-Taste einmal, um den FORCED AUTO-Modus zu aktivieren.

3. Drücken Sie die MANUAL CONTROL-Taste erneut, um den FORCED COOLING-Modus zu

4. Drücken Sie die MANUAL CONTROL-Taste ein drittes Mal, um das Gerät auszuschalten.

VORSICHT Die MANUAL CONTROL-Taste ist nur zu Testzwecken und für den Notbetrieb vorgesehen. Bitte nutzen Sie diese Funktion nicht, sofern die Fernbedienung nicht verloren gegangen und es nicht absolut notwendig ist. Um den normalen Betrieb wieder aufzunehmen, verwenden Sie die Fernbedienung, um das Gerät einzuschalten. Manual control buttonManual control taste

Damit das Gerät optimal funktioniert, sollten Sie folgende Punkte beachten:

• Stellen Sie die Richtung des Luftstroms richtig ein und zwar so, dass er nicht direkt auf Personen gerichtet ist.

• Stellen Sie die Temperatur so ein, dass sie optimal angenehm ist. Stellen Sie das Gerät nicht auf außergewöh

nliche Temperaturen ein.

• Schließen Sie Türen und Fenster, denn sonst verringert sich möglicherweise die erwünschte Wirkung.

• Stellen Sie keine Gegenstände in die Nähe des Luftein oder Luftauslasses, denn dies könnte die Wirksamkeit des Klimageräts beeinträchtigen oder es könnte sogar aufhören zu laufen. Überzeugen Sie sich davon, dass keine Gegenstände den Luftstrom hindern. Der Luftstrom muss den gesamten Raum ungehindert erreichen können. Der Luftstrom muss auch das Klimagerät ungehindert erreichen können.

• Reinigen Sie den Luftfilter regelmäßig, anderenfalls verringert sich möglicherweise die Kühl- oder Heizleistung. Es empfiehlt sich, die Filter alle zwei Wochen zu reinigen.

• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

G EINSTELLEN DER RICHTUNG DES LUFTSTROMS

Stellen Sie die Luftstromrichtung ordentlich ein, da es andernfalls unangenehm sein oder zu ungleichmäßigen Raumtemperaturen führen kann.

• Passen Sie die horizontale Klappe mithilfe der Taste „h“ auf der Fernbedienung an.

• Passen Sie die vertikale Klappe manuell an. Anpassen der horizontalen Luftstromrichtung (auf – ab) Die Klimaanlage passt die horizontale Luftstromrichtung automatisch gemäß dem Betriebsmodus an. Um die horizontale Luftstromrichtung einzustellen Führen Sie diese Funktion aus, während das Gerät in Betrieb ist. Halten Sie die AIR DIRECTION- Taste „h“ auf der Fernbedienung gedrückt, um die Klappe in die gewünschte Richtung zu bewegen.

• Passen Sie die horizontale Luftstromrichtung wie gewünscht an.

• Im darauffolgenden Betrieb wird der horizontale Luftstrom automatisch jener Richtung angepasst, in die Sie die Klappe über die AIR DIRECTION-Taste eingestellt haben. Um die vertikale Luftstromrichtung einzustellen (links – rechts) Passen Sie die vertikale Klappe manuell mithilfe des Hebels in der Mitte des vertikalen Klappenarms an (variiert nach Modell). Wenn die Klimaanlage in Betrieb und die vertikale Klappe in einer bestimmten Position ist, bewegen Sie den Hebel am linken (oder rechten, je nach Modell) Ende des Luftauslasses in die gewünschte Position. VORSICHT Achten Sie darauf, nicht den Lüfter hinter den vertikalen Klappen zu berühren! Einstellen der automatischen Schrägstellung der Richtung des Luftstroms (nach oben / unten) Hierzu muss das Klimagerät in Betrieb sein.

• Drücken Sie auf die Schrägstellungstaste auf der Fernbedienung.

• Zum Ausschalten der Funktion drücken Sie erneut die Schrägstellungstaste . Drücken sie die Luftrichtungstaste , um die Lamellen in der gewünschten Position festzusetzen. DeflektorstangeReichweite20

• Die Luftrichtungs und Schrägstellungstasten können nicht betätigt werden, wenn das Klimagerät nicht in Betrieb ist (selbst wenn die Schaltuhr auf EIN steht).

• Betreiben Sie das Klimagerät im Kühl oder Entfeuchtungsbetrieb nicht längere Zeit mit nach unten gerichtetem Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen würde.

• Bewegen Sie die waagerechten Lamellen nicht von Hand. Benutzen Sie immer die Luftrichtungstaste oder die Schrägstellungstaste . Wenn Sie diese Lamellen von Hand bewegen, funktionieren sie möglicherweise während des Betriebs nicht mehr richtig. Wenn die Lamellen nicht einwandfrei funktionieren, müssen Sie das Klimagerät einmal aus und dann wieder einschalten.

• Wenn das Klimagerät sofort nach dem Ausschalten wieder eingeschaltet wird, bewegen sich die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang nicht.

• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

• Wenn Sie das Klimagerät auf Automatikbetrieb (AUTO) stellen (Taste auf der Fernbedienung), wählt das Gerät anhand des von Ihnen eingestell- ten Temperatur-Sollwerts und der aktuellen Raumtemperatur automatisch KÜHL, HEIZ oder Nur-GEBLÄSE-Betrieb.

• Das Klimagerät regelt die Raumtemperatur automatisch etwa auf den von Ihnen eingestellten Temperatur-Sollwert.

• Wenn Sie den Automatikbetrieb (AUTO) nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen. SLEEP/SPARBETRIEB

• Wenn Sie die SLEEP-Taste „XX“ während des COOLING-, HEATING- oder AUTO-Betriebs drücken, erhöht (Kühlung) oder verringert (Heizung) die Klimaanlage die Temperatur automatisch um 1 °C pro Stunde. Die eingestellte Temperatur wird zwei Stunden später gehalten und fünf Stunden lang bewahrt. Nach fünf Stunden schaltet sich das Gerät aus. Die Lüftergeschwindigkeit wird automatisch gesteuert. ENTFEUCHTUNGSBETRIEB

• Beim Entfeuchten wird automatisch auf der Grundlage des Unterschieds zwischen dem Temperatur-Sollwert und der wirklichen Raumtemperatur der Entfeuchtungsbetrieb gewählt.

• Die Temperatur wird während des Entfeuchtens geregelt, indem der Kühlbetrieb oder der Nur-Gebläse- Betrieb aus und eingeschaltet wird. Das Gebläsegeschwindigkeit wird automatisch eingestellt.

• Bei normalem Kühlbetrieb entfeuchtet das Klimagerät gleichzeitig die Luft.

HINWEIS Beim Entfeuchtungsbetrieb des Klimageräts verringert sich höchstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen höheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkt.

Drücken Sie die SchlaftasteDrücken Sie die Schlaftaste KÜHLEN HEIZEN ENTFEUCHTEN Tem- peratur-Sollwert1 Stunde 1 Stunde1 Stunde 1 Stunde Tem- peratur-SollwertTemperatur-Sollwert Zeit Raum-tempe-raturKühlenKühlenKühlenNur GebläseNur Gebläse

WARNUNG Vor dem Reinigen muss die Klimaanlage gestoppt und die Stromversorgung unterbrochen werden. Reinigen des Innengeräts und der Fernbedienung

• Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen Lappen.

• Wenn das Innengerät stark verschmutzt ist, kann ein mit kaltem Wasser angefeuchteter Lappen verwendet werden.

• Die vordere Verkleidung des Innengeräts kann abgenommen und mit Wasser gereinigt werden. Wischen Sie sie dann mit einem trockenen Lappen trocken.

• Verwenden Sie zum Reinigen des Geräts keinen mit Chemikalien behandelten Lappen bzw. ein solches Staubtuch.

• Verwenden Sie zum Reinigen kein Benzin, Verdünner, Putzmittel oder ähnliche Lösungsmittel. Diese könnten Risse oder Verformungen in der Kunststoffoberfläche bewirken. Reinigen des Luftfilters Ein verstopfter Luftfilter verringert die Kühleffizienz dieses Geräts. Reinigen Sie den Filter alle 2 Wochen.

1. Heben Sie die Verkleidung des Innengeräts schräg an, bis sie einrastet.

2. Fassen Sie den Griff des Luftfilters an und heben Sie den Filter leicht an, um ihn aus

dem Filterhalter herauszunehmen. Ziehen Sie ihn dann nach unten.

3. Nehmen Sie den Schirmfilter aus dem Innengerät.

• Reinigen Sie den Schirmfilter alle 2 Wochen.

• Reinigen Sie den Schirmfilter mit einem Staubsauger oder unter fließendem Wasser.

4. Der schwarze Aktivkohlefilter kann nicht gereinigt werden. Sobald der Filter versch-

mutzt ist, werden unangenehme Gerüche nicht mehr gefiltert. Der Filter muss dann gewechselt werden (erhältlich bei Ihrem Qlima-Verkäufer). Die aktiv Kohlefilter sollen 2 Mal pro Saison gewechselt werden.

5. Der grüne 3M HAF Filter zeigt klare Signale von Verschmutzung in und auf dem Filter.

kann nicht gereinigt werden. Dieser Filter kann nicht gereinigt werden und muss gewechselt werden (erhältlich bij Ihrem Qlima-Verkäufer). Die Filter solle 2 Mal pro Saison gewechselt werden. Neuer Filter Empfohlenes Auswechseln des Filters

6. Nach dem Wiedereinsetzen des Aktivkohlefilters und 3M HAF Filters im Filterhalter

kann auch der Schirmfilter wieder eingesetzt werden.

7. Überzeugen Sie sich davon, dass der Filter vollständig trocken und in

einwandfreiem Zustand ist, bevor Sie ihn wieder einsetzen.

8. Setzen Sie den Luftfilter wieder ein.

9. Setzen Sie den oberen Teil des Luftfilters wieder in das Gerät. Achten Sie dabei darauf,

dass linker und rechter Rand richtig sitzen und bringen Sie den Filter in die richtige Position. Abfluss-reiniger Nein VerdünnerfFiltergriffEntfernen Sie den Lufterfrischungsfilter von der Rückseite des größeren Filters (einige Einheiten)22 Wartung Wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen, gehen Sie folgendermaßen vor:

1. Betätigen Sie das Gebläse etwa 6 Stunden lang, damit das Innere des Geräts trocken wird.

2. Schalten Sie das Klimagerät aus und trennen Sie es von der Stromquelle. Wenn es sich um das Modell

S 5048 - SC 5048 handelt, unterbrechen Sie die Stromversorgung. Nehmen Sie die Batterien aus der Fernbedienung.

3. Das Außengerät muss regelmäßig gewartet und gereinigt werden. Dies muss von einem offiziellen

Monteur für Klimageräte durchgeführt werden. Kontrollen vor dem Betrieb

• Kontrollieren Sie, ob die Kabel nicht gebrochen oder getrennt sind.

• Kontrollieren Sie, ob der Luftfilter eingesetzt ist.

• Kontrollieren Sie, ob der Luftauslass womöglich blockiert ist, falls das Klimagerät längere Zeit nicht benutzt wurde. VORSICHT

• Achten Sie darauf, dass Sie die Metallteile des Geräts beim Herausnehmen der Filter nicht berühren. Sie könnten sich an scharfen Metallkanten verletzen.

• Reinigen Sie das Innere des Klimageräts nicht mit Wasser. Wasser kann die Isolierung zerstören, wodurch die Möglichkeit eines elektrischen Schlags besteht.

• Vor dem Reinigen des Geräts, müssen Sie sich davon überzeugen, dass der Strom ausgeschaltet und der Sicherungsautomat deaktiviert ist. J BEDIENUNG Während des normalen Betriebs kann Folgendes eintreten.

1. Schutzvorrichtung des Klimageräts

• Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen. Anti-Kaltluft

• Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengeräts in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist. A. wenn der Heizbetrieb gerade begonnen hat. B. beim Abtauen. C. während des Heizens bei niedrigerer Temperatur. Abtauen

• Auf dem Außengerät kann sich während des Heizzyklus bei niedriger Außentemperatur und hoher Luftfeuchtigkeit Eis bilden, was zu einer verringerten Heizeffizienz des Klimageräts führt.

• Während dieses Zustands unterbricht das Klimagerät den Heizbetrieb regelmäßig und beginnt automa- tisch mit dem Abtauen.

• Die Abtauzeit schwankt je nach Außentemperatur und Menge des Eises auf dem Außengerät zwischen 4 und 10 Minuten.

2. Weißer Nebel aus dem Innengerät.

• Beim Kühlbetrieb in Innenräumen mit hohem relativen Feuchtigkeitsgrad kann durch einen starken Temperaturunterschied zwischen dem Lufteinlass und dem Luftauslass weißer Nebel austreten.

• Wenn das Klimagerät nach dem Abtauen wieder den Heizbetrieb aufnimmt, kann durch beim Abtauen entstandene Feuchtigkeit weißer Nebel austreten.

3. Geringfügige Geräusche des Klimageräts.

• Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Zischen. Dieses Geräusch wird durch das Kältemittel erzeugt, das strömt oder aufhält zu strömen.

• Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Quietschen. Dies entsteht durch die Wärmeausdehnung und Kältezusammenziehung der Kunststoffteile im Gerät bei einer Temperaturänderung.

• Beim ersten Einschalten des Stroms hört man möglicherweise die Lamellen, die ihre Ausgangsposition einnehmen.

4. Staub wird aus dem Innengerät herausgeblasen.

• Dies ist ganz normal, wenn das Klimagerät längere Zeit nicht benutzt wurde bzw. bei der ersten Benutzung des Geräts.

5. Merkwürdiger Geruch aus dem Innengerät.

Dies liegt daran, dass das Innengerät von Baumaterial, Möbeln oder Rauch eingedrungene Gerüche abgibt.

6. Das Klimagerät schaltet vom Kühl- oder Heizbetrieb auf den Nur-Gebläse-Betrieb um.

• Wenn die Innentemperatur den Temperatur-Sollwert des Klimageräts erreicht, hält der Kompressor automatisch an und das Klimagerät schaltet auf Nur-Gebläse-Betrieb um. Der Kompressor läuft wieder an, wenn die Innentemperatur im Kühlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt.

7. Auf dem Innengerät kann sich beim Kühlen bei einem hohen relativen Feuchtigkeitsgrad (relativer

Feuchtigkeitsgrad von über 80 %) Tropfwasser absetzen. Stellen Sie in dem Fall die waagerechten Lamellen auf die größte Luftauslassöffnung und stellen die Gebläsegeschwindigkeit auf HOCH.

• Das Klimagerät saugt Wärme vom Außengerät an und lässt sie beim Heizen über das Innengerät austre- ten. Gleichzeitig erhöht sich die Hitzelast der Klimaanlage aufgrund der größeren Differenz zwischen der Innen- und der Außentemperatur. Sollte die Klimaanlage nicht in der Lage sein, eine angenehme Temperatur zu schaffen, empfehlen wir, ein weiteres Heizgerät zu nutzen.

9. Automatische Neustartfunktion

• Ein Stromausfall während des Betriebs legt das Gerät vollkommen still. Das Klimagerät verfügt über die automatische Neustartfunktion. Sobald wieder Spannung anliegt, sorgt diese Funktion dafür, dass das Gerät automatisch wieder mit allen vorherigen Einstellungen, die nämlich gespeichert wurden, anläuft.

10. Erkennung eines Kältemittellecks

• Die Klimaanlage ist mit einem Kältemittelleck-Erkennungssystem ausgestattet. Wenn das Outdoor- Gerät ein Mangel an Kältemittel erkennt, schaltet sich die Klimaanlage aus und das Indoor-Gerät zeigt den Alarm „EC“ auf dem Display an. Wenn dieser Alarm auftritt, schalten Sie die Klimaanlage nicht erneut ein und wenden Sie sich an Ihren Händler.24

K FEHLERSUCHE UND ABHILFE

Fehlfunktionen und Lösungen

STÖRUNG Wenn eine der folgenden Störungen auftritt, müssen Sie das Klimagerät unverzüglich ausschalten. Trennen Sie es von der Stromquelle und wenden Sie sich an Ihren Händler.

• Die Sicherung brennt häufig durch oder der Sicherungsautomat schaltet das Gerät häufig aus.

• Eindringen von Fremdgegenständen oder Wasser in das Klimagerät.

• Die Fernbedienung funktioniert nicht oder nicht normal.

• Eine andere ungewöhnliche Situation. Problem Mögliche UrsachenDas Gerät schaltet sich nicht ein, wenn die EIN/AUS-Taste gedrückt wirdDas Gerät verfügt über eine dreiminütige Schutzfunktion, die ein Überhitzen des Geräts verhindert. Das Gerät kann nicht neu gestartet werden, solange die drei Minuten nach der Abschaltung nicht vergangen sind.Das Gerät wechselt vom COOL/HEAT-Modus in den FAN-ModusDas Gerät kann seine Einstellung ändern, um zu verhindern, dass sich Frost auf dem Gerät bildet. Sobald die Temperatur ansteigt, nimmt das Gerät den Betrieb im zuvor ausgewählten Modus wieder auf.Die eingestellte Temperatur wurde erreicht. An diesem Punkt schaltet das Gerät den Kompressor aus. Das Gerät setzt den Betrieb fort, wenn die Temperatur erneut schwankt.Das Innengerät sondert weißen Dunst ausIn feuchten Regionen kann ein großer Temperaturunterschied zwischen der Raumluft und der klimatisierten Luft zur Bildung von weißem Dunst führen.Sowohl das Innen- als auch das Außengerät sondern weißen Dunst aus.Wenn das Gerät nach dem Abtauen im HEAT-Modus neu startet, kann auf-grund von Feuchtigkeit, die sich während des Abtauvorgangs gebildet hat, weißer Dunst abgesondert werden.Das Innengerät macht GeräuscheDas Geräusch von rauschender Luft tritt auf, wenn die Klappe wieder in ihre Position zurückkehrt.Es kann zu einem Quietschen kommen, nachdem das Gerät im HEAT-Modus betrieben wurde, da sich die Plastikbauteile des Geräts ausdehnen und zusammenziehen.Sowohl das Innen- als auch das Außengerät machen GeräuscheLeises Zischen während des Betriebs: Dies ist normal und wird durch das Kältemittel verursacht, das sowohl durch das Innen- als auch durch das Außengerät fließt.Leises Zischen, wenn das System startet, den Betrieb eingestellt hat, oder abtaut: Dieses Geräusch ist normal und wird verursacht, wenn das Kältemittel nicht mehr fließt oder die Flussrichtung ändert.Quietschen: Normales Ausdehnen und Zusammenziehen von Plastik- und Metallbauteilen, die durch Temperaturwechsel während des Betriebs verurs-acht werden, erzeugen ein Quietschen.Das Außengerät macht GeräuscheDas Gerät macht verschiedene Geräusche, je nach aktuellem Betriebsmodus.Staub kommt entweder aus dem Innen- oder dem AußengerätDas Gerät kann über längere Zeiträume der Nichtnutzung Staub ansammeln, der ausgestoßen wird, sobald das Gerät eingeschaltet wird. Dies kann verrin-gert werden, indem das Gerät abgedeckt wird, wenn es über einen längeren Zeitraum nicht genutzt wird.Das Gerät sondert einen schlech-ten Geruch ausDas Gerät kann Gerüche aus der Umgebung absorbieren (wie zum von Möbeln, Kochen, Zigaretten usw.), die während des Betriebs abgesondert werden.Die Filter des Geräts sind angestaubt und sollten gereinigt werden.Der Lüfter des Außengeräts funktioniert nichtWährend des Betriebs wird die Lüftergeschwindigkeit gesteuert, um den Betrieb des Geräts zu optimieren.Der Betrieb ist fehlerhaft, unvor-hersehbar, oder das Gerät rea-giert nichtInterferenzen von Mobilfunkmasten und Funkverstärkern können zur einer Fehlfunktion des Geräts führen. Versuchen Sie in diesem Fall Folgendes: • Trennen Sie das Gerät von der Stromversorgung und schließen Sie es anschließend wieder an.• Drücken Sie die EIN/AUS-Taste auf der Fernbedienung, um den Betrieb neu zu starten.

HINWEIS! Sollte das Problem weiterhin bestehen, so wenden Sie sich an einen Händler vor Ort oder an Ihr nächstes Kundenservice-Center. Liefern Sie eine detaillierte Beschreibung der Fehlfunktion des Geräts sowie Ihre Modellnummer. Problem Mögliche Ursachen Lösung Schlechte Kühlleistung Die Temperatureinstellung ist möglicher- weise höher als die Raumtemperatur Verringern Sie die Temperatureinstellung Der Hitzewandler am Innen- oder Außengerät ist verschmutzt Reinigen Sie den betreffenden Hitzewandler Der Luftfilter ist verschmutzt Entnehmen Sie den Filter und reinigen Sie ihn gemäß den Anweisungen Der Lufteinlass oder -auslass an einem der Geräte ist verstopft Schalten Sie das Gerät aus, beseitigen Sie die Verstopfung und schalten Sie das Gerät dann wieder ein Türen und Fenster sind geöffnet Achten Sie darauf, dass alle Türen und Fenster während des Betriebs des Geräts geschlossen sind Übermäßige Hitze wird durch Sonnenlicht verursacht Schließen Sie Fenster und Vorhänge während großer Hitze oder starker Sonneneinstrahlung Zu viele Wärmequellen im Raum (Personen, Computer, Elektronik usw.) Verringern Sie die Anzahl der Wärmequellen Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung Überprüfen Sie das Gerät auf Lecks, versiegeln sie es neu und füllen Sie das Kältemittel nach SILENCE-Funktion aktiviert (optionale Funktion) Die SILENCE-Funktion kann die Produktleistung verringern, indem die Betriebshäufigkeit verringert wird. Schalten Sie die SILENCE-Funktion ab. Das Gerät funktioniert nicht Stromausfall Warten Sie, bis die Stromversorgung wie- derhergestellt wurde Der Strom ist abgeschaltet Schalten Sie den Strom ein Die Sicherung ist durchgebrannt Ersetzen Sie die Sicherung. Die Batterien in der Fernbedienung sind verbraucht Tauschen Sie die Batterien aus Der dreiminütige Geräteschutz wurde aktiviert Warten Sie drei Minuten, nachdem Sie das Gerät neu gestartet haben Der Timer ist aktiviert Schalten Sie den Timer aus Das Gerät schaltet sich regelmäßig ein und aus Es ist zu viel oder zu wenig Kältemittel im System Überprüfen Sie das Gerät auf Lecks und füllen Sie das System mit Kältemittel auf Inkompressibles Gas oder Feuchtigkeit ist in das System gedrungen. Entleeren Sie das Gerät und füllen Sie das System mit Kältemittel auf Der Kompressor ist kaputt Tauschen Sie den Kompressor aus Die Netzspannung ist zu hoch oder zu niedrig Installieren Sie ein Manostat, um die Netzspannung zu regulieren Schlechte Heizleistung Die Außentemperatur ist besonders nie- drig Nutzen Sie ein zusätzliches Heizgerät Kalte Luft dringt durch Türen und Fenster Achten Sie darauf, dass alle Türen und Fenster während der Nutzung geschlossen sind Geringer Kältemittelstand aufgrund eines Lecks oder langfristiger Nutzung Überprüfen Sie das Gerät auf Lecks, versiegeln sie es neu und füllen Sie das Kältemittel nach Anzeigeleuchten blin- ken durchgehend Das Gerät kann den Betrieb einstellen oder weiterhin sicher laufen. Wenn die Anzeigeleuchten weiterhin blinken oder Fehlercodes eingeblendet werden, warten Sie ca. 10Minuten. Das Problem löst sich möglicherweise selbst. Wenn nicht, trennen Sie das Gerät vom Stromnetz und schließen Sie es anschließend wieder an. Schalten Sie das Gerät ein. Sollte das Problem weiterhin bestehen, so trennen Sie das Gerät vom Stromnetz und wenden Sie sich an Ihr nächstes Kundenservice-Center. Fehlercode wird im Display des Innengeräts angezeigt:

Wenn die Störung nicht behoben wurde, wenden Sie sich bitte an Ihren Händler. Nennen Sie ihm das Modell des Geräts und schildern Sie ihm ausführlich die Störung.

HINWEIS Die Reparatur des Geräts darf nur von einem offiziellen Monteur für Klimageräte ausgeführt werden. L GARANTIEBEDINGUNGEN Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf sämtliche Material und Produktionsfehler und eine 48-monatige Garantie auf den Kompressor. Hierbei gelten folgende Regeln:

1. Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für

2. Reparaturen oder das Austauschen von Teilen innerhalb der Garantiefrist bewirkt keine Verlängerung

3. Die Garantie wird nichtig, wenn Modifizierungen irgendeiner Art vorgenommen, andere als

Originalteile eingesetzt wurden oder Reparaturen von Dritten ausgeführt werden.

4. Teile, die dem normalen Verschleiß unterliegen, wie der Filter, sind von der Garantie ausgenommen.

5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt,

es wurden keine Änderungen vorgenommen.

6. Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit oder durch Handlungen entstanden sind,

die von den in dieser Anleitung beschriebenen Handlungen abweichen.

7. Transportkosten und das Transportrisiko für die Klimaanlage oder deren Teile gehen grundsätzlich zu

8. Schäden, die dadurch entstanden sind, dass keine geeigneten Filter verwendet wurden, fallen nicht

9. Verlust von Kältemittel bzw. austretendes Kältemittel durch unsachgemäßes Anschließen bzw. Trennen

der Geräte bzw. durch Anschließen bzw. Trennen der Geräte durch nicht qualifizierte Personen fällt nicht unter die Garantiebedingungen für dieses Produkt. Schäden an Geräten, die nicht den örtlichen Vorschriften bzw. Gesetzen und nicht den Vorschriften in dieser Anleitung zufolge ein- gebaut, angeschlossen bzw. getrennt wurden, fallen nicht unter die für dieses Produkt geltenden Garantiebestimmungen. Wenden Sie sich wegen Reparaturen an Ihren Händler, wenn Sie in dieser Anleitung keine Abhilfe finden. In dem unwahrscheinlichen Fall, dass das Gerät getrennt werden muss, müssen Sie dafür sorgen, dass dies ausschließlich von einem autorisierten Fachmann gemäß den örtlich geltenden Vorschriften und Gesetzen erfolgt.

Entsorgen Sie niemals biologisch nicht abbaubare Produkte in der Umwelt, entsorgen Sie diese jedoch gemäß den geltenden nationalen Vorschriften. Am Ende seiner Lebensdauer darf das Produkt nicht als städtischer Abfall entsorgt werden. Es muss zu einem speziellen kommunalen Abfallentsorgungszentrum oder zu einem Handler gebracht werden, der diesen Service anbietet. Die getrennte Entsorgung eines Haushaltsgeräts vermeidet mögliche negative Folgen für die Umwelt und die Gesundheit, die sich aus einer ungeeigneten Entsorgung ergeben, und ermöglicht die Ruckgewinnung der verwendeten Materialien, um erhebliche Energie- und Ressourceneinsparungen zu erzielen. Zur Erinnerung an die Notwendigkeit, Haushaltsgerate getrennt zu entsorgen, ist das Produkt mit einem Bild einer durchgestrichenen Mulltonne gekennzeichnet. Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden. Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R32. Lassen Sie das R32 nicht in die Atmosphäre entweichen. R32 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial =

Internet: Sie können die aktuellste Version der Bedienungsanleitung unter www.Qlima.com herunterladen.

M. TECHNISCHE GEGEVENS

2 HERSTELLINGEN AAN AFGEDICHTE ONDERDELEN

9. Automatische herstart.

e:D Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.qlima.com, oder setzen Sie sich mit unserem Kundendienst in Verbindung (Telefonnummer auf www.qlima.com).
