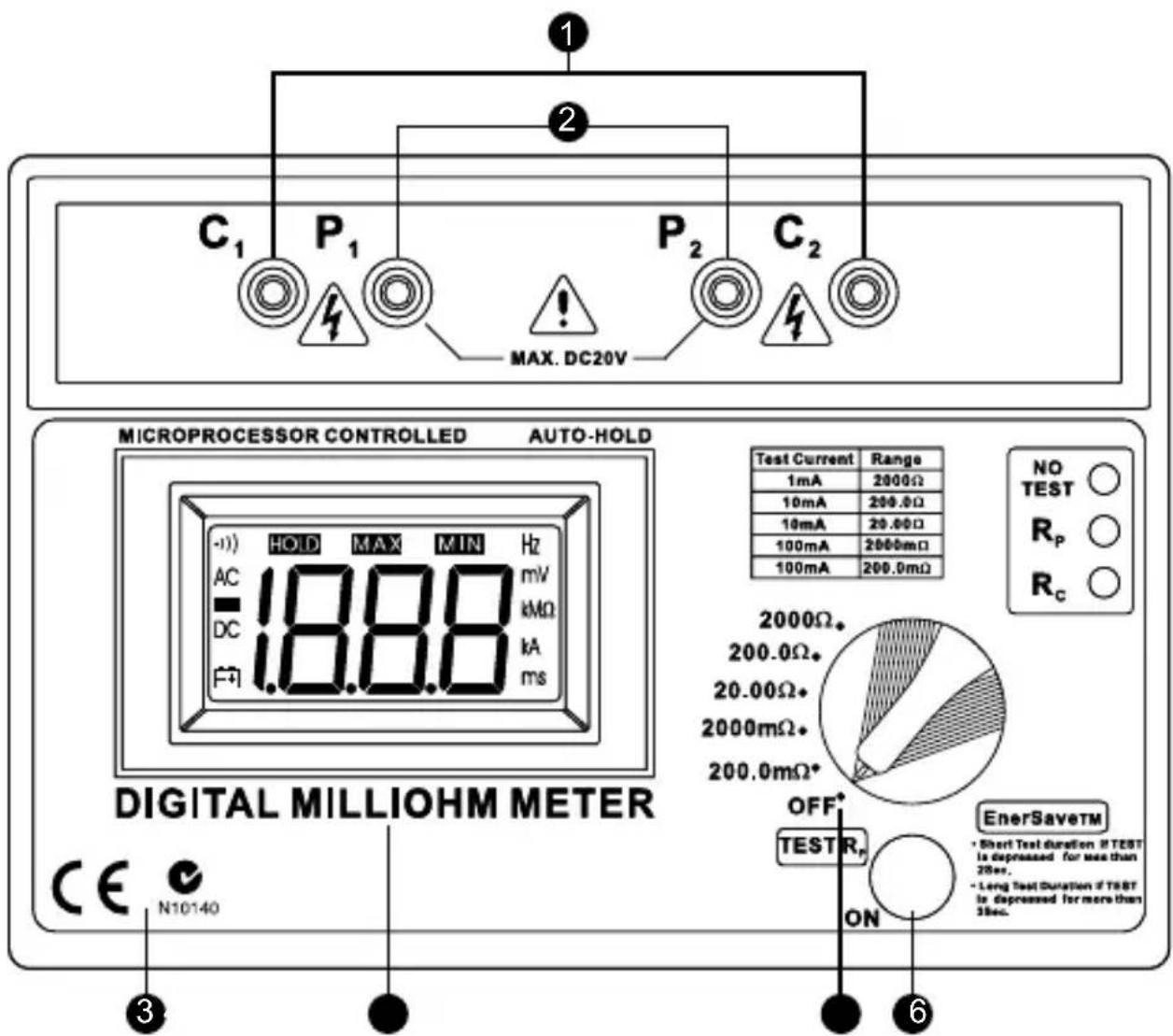

C₁ P₁ P₂ C₂ MAX. DC20V MICROPROCESSOR CONTROLLED AUTO-HOLD -1) HOLD MAX MIN Hz AC 18.8.8 mV DC 18.8.8 kA F1 ms DIGITAL MILLIOHM METER CE N10140 Test Current Range 1mA 2000Ω 10mA 200.0Ω 10mA 20.00Ω 100mA 2000mΩ 100mA 200.0mΩ NO TEST ○ Rₚ ○ R꜀ ○ 2000Ω. 200.0Ω. 20.00Ω. 2000mΩ. 200.0mΩ* OFF* TEST Rₚ ON EnerSavetM • Short Test duration if TEST is depressed for use than 20sec. • Long Test Duration if TEST is depressed for more than 36sec.

1 Stromaufschaltungsanschlüsse
③ Erfüllung LVD- und EMV-Anforderung
5 Drehbarer Auswahlschalter

② Potentialaufschaltungsanschlüsse
4 Flüssigkristallanzeige (LCD)
6 Test starten/stoppen

Übertemperatur-Anzeige. Ein = Übertemperatur oder Test gestoppt.

Widerstand zwischen den Strommessleitungen zu hoch (Sicherung!).

Widerstand zwischen den Potentialmessleitungen zu hoch.

⚠ VORSICHT!

Wenn die LED „NO TEST“ leuchtet, ist die Stromquelle gestoppt.

INHALT

SYMBOLE 2

VORSICHTSHINWEISE UND VORKEHRUNGEN....2

AUSPACKEN UND ÜBERPRÜFEN....3

EINFÜHRUNG 4

BEDIENUNG 5

Vorbereitung zum Gebrauch....5

Prüfen der Batterie 6

Prüfen der Stromregelung ....6

Prüfen der Spannungsmessung......6

Messen....7

Messleitungen....8

Gelieferte Potentialmessleitungen ....8

Gelieferte Strommessleitungen ....8

Wärmewirkungen....9

TECHNISCHE DATEN....10

Elektrik....10

Mechanisch....10

Spezifizierte Umgebungsbedingungen....11

WARTUNG UND REPARATUR....12

Auswechseln der Batterie....12

Auswechseln der Sicherungen ....13

SYMBOLE

	Vorsicht! Siehe Erklärung in diesem Handbuch
	Vorsicht, Stromschlaggefahr
	Vor Wartung, Reinigung, Batterieauswechslung,Sicherungsauswechslung usw. alle Messleitungen entfernen
	Übereinstimmung mit den relevanten australischen Normen
CE	Übereinstimmung mit EU-Richtlinien
	Dieses Messgerät nicht im unsortierten Kommunalabfall entsorgen. Zur Entsorgung ein qualifiziertes Recycling-Unternehmen kontaktieren

⚠️WARNUNG!

Dieses Messgerät nicht in Umgebungen mit Benzin, Erdgas, Propangas oder anderen brennbaren Stoffen betreiben.

VORSICHTSHINWEISE UND VORKEHRUNGEN

Vor Gebrauch des Messgeräts dieses Handbuch beiziehen.

• Dieses Messgerät sollte von einer ausreichend geschulten Fachperson verwendet werden, die das Prüf- und Messverfahren vollständig versteht.
• Vor Gebrauch des Messgeräts das Bedienungshandbuch sorgfältig und vollständig lesen. Vor Gebrauch dieses Produkts sicherstellen, dass die Anweisungen vollständig verstanden werden. Die Anweisungen für die einzelnen Tests befolgen. Alle erforderlichen Vorkehrungen treffen. Die Grenzwerte dieses Messgeräts nicht überschreiten.
• Der getestete Schaltkreis muss stromlos gemacht und isoliert werden, bevor Anschlüsse daran vorgenommen werden.
• Keine Messleitungen, Sonden oder Krokodilklemmen verwenden, die verschmutzt oder beschädigt sind oder beschädigte Isolation aufweisen. Derartige Zubehörartikel sollten unverzüglich entfernt und repariert werden.
• Vor dem Auswechseln einer Sicherung oder Batterie stets die Messleitungen abnehmen.
• Die Sicherung stets durch eine Sicherung des gleichen Typs und der gleichen Nennleistung ersetzen. Sicherstellen, dass die Sicherungen ordnungsgemäß eingesetzt sind und auf die Sicherungskontakte passen.
• Vor dem Messen die Schaltereinstellungen und Messleitungsanschlüsse genau nachprüfen. Eine Skizze anfertigen, um sicherzustellen, dass die Bedienung und das Messprinzip korrekt sind und gut verstanden werden.

- Keine freiliegenden Drähte, Anschlüsse oder „stromführenden“ Teile eines elektrischen Schaltkreises berühren. Im Zweifelsfall vor möglicher Berührung den Schaltkreis zuerst auf Spannung prüfen.

Vorkehrungen

• Vor dem Anschließen der Messleitungen stets sicherstellen, dass der zu messende Schaltkreis AUSGESCHALTET, isoliert und vollständig stromlos gemacht ist.
• Falls es möglich ist, dass der Schutz des Messgeräts aufgrund elektrischer, mechanischer oder umweltbedingter Beschädigung beeinträchtigt ist, darf das Gerät nicht verwendet werden. Das Gerät sollte zur Prüfung und Reparatur an den nächstgelegenen Distributor oder die Vertretung zurückgegeben werden.
• Um Beschädigung der Flüssigkristallanzeige (LCD) zu vermeiden, sollte die minimale Lagertemperatur von -20 °C eingehalten werden. Zudem beachten, dass der Betrieb der LCD unterhalb 0 °C träge sein wird.

⚠️ Warnung, Stromschlaggefahr.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 MO-100 Milliohmmeter
1 Schultergurt
1 Messleitung (grün)
1 Messleitung (rot)
1 Messleitung (blau)
1 Messleitung (schwarz)
8 Alkalibatterie (AA/LR6, 1,5 V)
1 Ersatzsicherung (0,5 A/250 V)
1 Bedienungshandbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

• Das Milliohmmeter ist ein batteriebetriebenes Messgerät, das einen Schwachstrom an den zu testenden Schaltkreis anlegt, was stabile und genaue Messung niederohmiger Widerstände über einen weiten Bereich von Werten ermöglicht.
• Die Auflösung im niedrigsten Bereich beträgt 100 μΩ und 1 Ohm im höchsten Bereich.
• Das Messgerät verfügt über 5 Messbereiche von 200,0 Milliohm bis 2000 Ohm.
• Messwerte werden auf einer anpassbaren Flüssigkristallanzeige (LCD) mit 3½ Stellen und großen Ziffern angezeigt.
• Dieses Messgerät wird ausschließlich durch Batterien versorgt (Alkalibatterien oder wiederaufladbare).
• Es verfügt über eine regulierte Gleichspannungs-Konstantstromquelle von 1 mA, 10 mA und 100 mA.
• Das Messgerät legt diesen Strom über die Anschlüsse C1 und C2 (C1 ist +, C2 ist -) an den zu messenden Widerstand an.
• Der Spannungsabfall über dem zu testenden Widerstand wird durch die Potentialanschlüsse P1 und P2 (P1 ist +, P2 ist -) gemessen.
• Wenn die Stromregelung ausfällt, leuchtet die Rc LED auf und zeigt an, dass der Widerstand im Schaltkreis zu hoch ist. (Verringerung des Stroms durch Auswahl eines höheren Widerstandsbereichs kann die Regelung lösen.)
• Wenn die Rp LED aufleuchtet, bedeutet das, dass die am Widerstand gemessene Spannung zu hoch ist und eine Überschreitung darstellt.
• Der Widerstand wird genau gemessen, wenn die RP- und RC-LEDs nicht leuchten. Wenn eine dieser LEDs leuchtet, kann die Messung ungenau sein.
• Das Messgerät verfügt über eine integrierte anpassbare Flüssigkristallanzeige (LCD) mit 3½ Stellen, die unter den meisten Lichtbedingungen sichtbar ist. Diese Anzeige zeigt die verschiedenen Bedingungen an (Hold, m, Summer, Polarität der Last, + oder -, automatische Dezimalstellenänderung).
• Das Messgerät nimmt Messungen für 10 Sekunden vor, wenn die Taste „TEST re“ gedrückt und weniger als 2 Sekunden gedrückt gehalten wird. Wenn diese Taste gedrückt und mehr als 3 Sekunden gedrückt gehalten wird, wird der Test für 60 Sekunden durchgeführt.

• Der Tester ist vollständig ausgeschaltet (OFF), wenn sich der Drehschalter in der Position „OFF“ befindet.

• Der Tester bewahrt den zuletzt gemessenen Wert und stoppt dann den Test.

• Der Tester ist sicherungsgeschützt und verfügt über eine Schutzschaltung zwischen C1 und C2.
• Diese Schutzschaltung wird durch Spannung aktiviert. Wenn die Spannung zu hoch ist, bewirkt diese Schutzschaltung, dass die Sicherung durchbrennt und den Schaltkreis automatisch unterbricht.
• Die Spannung zwischen P1 und P2 ist ebenfalls gegen Überspannung geschützt, weist jedoch keine Sicherung auf.
• Der Tester verfügt über eine Temperaturabschaltung. Die Temperaturabtastung erfolgt am Stromregelungstransistor.
• Wenn diese Übertemperatur-LED leuchtet, vor weiteren Arbeiten das Messgerät abkühlen lassen.
• Das Milliohmmeter mit einem Messbereich von 100 μΩ bis 2000 Ohm eignet sich für eine breite Palette von Anwendungen. Dazu gehören:
• Messen des Wicklungswiderstands von Elektromotoren, Generatoren und Transformatoren.
• Kontaktprüfung in Bergwerken, Flugzeugen, Zügen, Schiffen und anderen Verdrahtungen in Haushalt und Industrie.
• Messen der Ringleitung. Durchgangsprüfung in Verdrahtungen in Haushalt und Industrie.
• Messen von Widerstand in elektronischen Komponenten wie Nebenschlüssen, Leiterbahnen, Schalter und Relais.
• Prüfen der Pressverbindungen von Freileitungen.
• Testen und Warten von Schalttafel-/Schaltstationskomponenten wie Sicherungen, Verbindungen und Kontakte.

BEDIENUNG

Vorbereitung zum Gebrauch

Nach dem Auspacken sollte der Tester auf sichtbare Anzeichen von Beschädigung untersucht werden. Zudem sollten die im Bedienungshandbuch beschriebenen Vorprüfungen durchgeführt werden, um sicherzustellen, dass das Gerät korrekt funktioniert. Falls Zeichen von Beschädigung vorhanden sind oder das Messgerät nicht korrekt funktioniert, das Gerät an den nächstgelegenen Händler zurückgeben.

Prüfen der Batterien

Wenn das Batteriesymbol auf der LCD eingeblendet ist, vor weiteren Arbeiten die Batterien durch neue Alkalibatterien ersetzen.

Prüfen der Stromregelung

• Die Strommessleitungen an C1 und C2 anschließen.
- Einen Bereich auswählen und die Strommessleitungen kurzschließen. Die RC-LED sollte erlöschen und dadurch anzeigen, dass die Stromregelung korrekt funktioniert.

Prüfen der Spannungsmessung

• Die Potentialmessleitungen an P1 und P2 anschließen.
- P1 und P2 kurzschließen. Die Anzeige sollte 0000 anzeigen.
- Den Kurzschluss von P1 und P2 sowie C1 und C2 entfernen. Wenn die Potentialmessleitungen P1 auf C1 und P2 auf C2 berührt werden, sollte die RP-LED aufleuchten und dadurch eine Überspannung oder Überschreitung anzeigen.

Dieser nachweisliche Test kann nötigenfalls wiederholt für alle Bereiche wiederholt werden.

Es kann auch die Polaritätsanzeige des Millivoltmeters geprüft werden. Wenn die Potentialmessleitungen P1 auf C1 und P2 auf C2 berührt werden, sollte die RP-LED aufleuchten und dadurch eine Überspannung oder Überschreitung anzeigen. Die LCD sollte - anzeigen und dadurch die Polaritätsänderung signalisieren.

Eine Gesamtprüfung kann durch Kurzschließen aller Messleitungen (C1, C2, P1, P2) erfolgen. Die Anzeige sollte nahezu 0000 anzeigen (abhängig von den verwendeten Krokodilklemmen und der Art, wie sie kurzgeschlossen sind). Die RC-LED und die RP-LED sollten ausgeschaltet sein und dadurch anzeigen, dass alles funktioniert.

Messen

• Vor weiteren Messungen die Vorprüfungen durchführen und sicherstellen, dass die aufgeführten Vorkehrungen eingehalten werden.

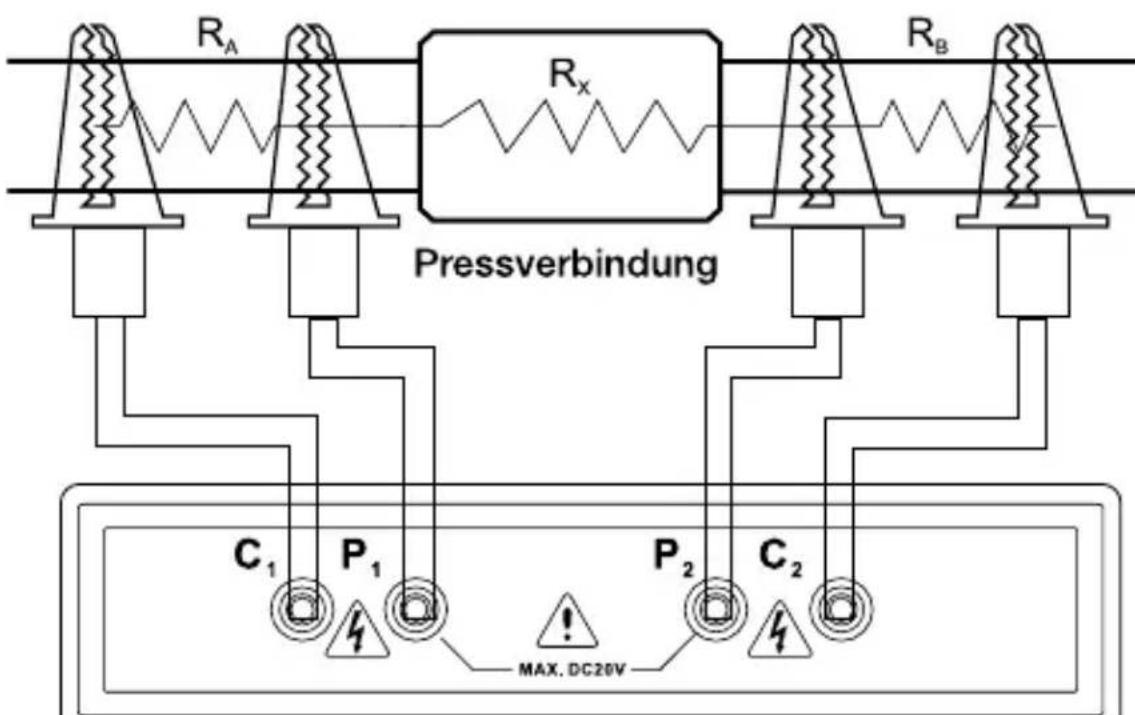

  • Die Messleitungen (farbkodiert) wie abgebildet an das Messgerät anschließen.
  • Die Strommessleitungen müssen stets außen neben den Potentialmessleitungen angebracht werden.
• Beachten, je kürzer Potentialmessleitungen sind, desto besser sprechen lange Potentialmessleitungen auf Rauschen an.
• Zur besseren Unterdrückung von Umweltrauschen werden geschirmte Messleitungen empfohlen.

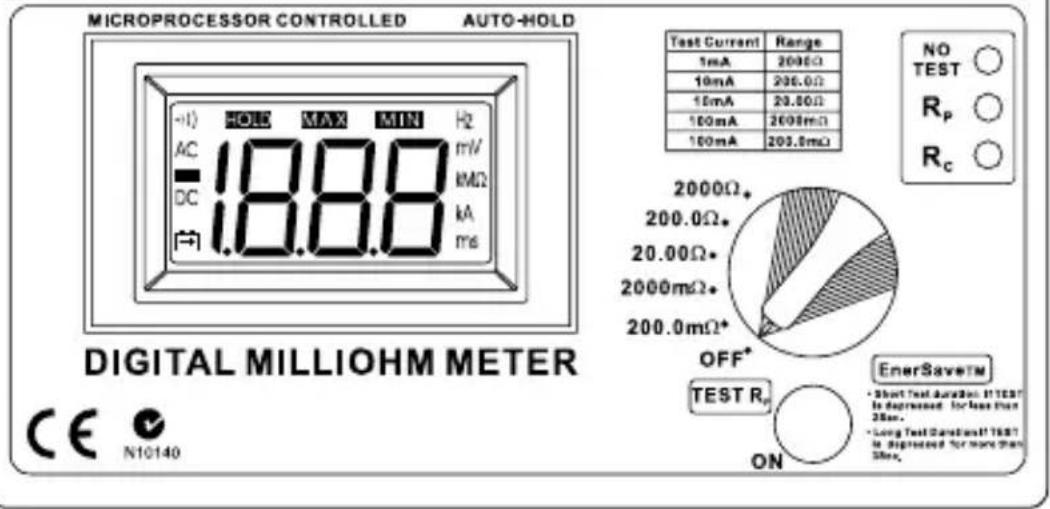

R_A R_x R_B Pressverbindung C_1 P_1 P_2 C_2 MAX. DC20V

MICROPROCESSOR CONTROLLED AUTO-HOLD -1) HOL MAX MIN Hz AC 18.8.8 mV DC 18.8.8 mA ms DIGITAL MILLIOHM METER CE N10140 Test Current Range 1mA 2000Ω 10mA 206.0Ω 15mA 20.50Ω 100mA 2608mΩ 100mA 203.5mΩ NO TEST ○ Rp ○ Rc ○ 2000Ω+ 200.0Ω+ 20.00Ω+ 2000mΩ+ 200.0mΩ+ OFF* TEST Rp ON EnerSavetM • Short Test Duration: HTTEST Is Regressed: For less than 25mm. • Long Test Demand: HTTEST Is Regressed for more than 5Hz.

Messleitungen

Die mit dem Messgerät gelieferten Messleitungen eignen sich zum Anschließen an Anschlüsse bis 17 mm Durchmesser oder Sammelschienen bis 17 mm Stärke. Es gibt Fälle, in denen die gemessene Komponente größere Backen erfordert und der Benutzer gezwungen ist, eigene Messleitungen anzufertigen. Es gibt Fälle, in denen aufgrund der Geometrie der zu testenden Komponente längere Messleitungen erforderlich sind. Es folgen einige Hinweise hinsichtlich der Anfertigung solcher Messleitungen:

• Die Länge der Potentialmessleitungen sollte möglichst kurz sein.
- Es wird isolierter 16/0,2 mm verzinnter Kupferdraht empfohlen.
- Die zwei Potentialmessleitungen sollten die gleiche Länge aufweisen, um Ungenauigkeit aufgrund von Unsymmetrie zu minimieren.

Gelieferte Potentialmessleitungen

• P1+ Messleitung, rot, abgeschirmt, 4 mm Sicherheitsanschluss, Krokodilklemme an einem Ende für Anschluss an den zu messenden Widerstand. Das andere Ende wird in eine farbkodierte Buchse am Messgerät eingesteckt (4 mm abgeschirmt).
• P2- Messleitung, blau, abgeschirmt, 4 mm Sicherheitsanschluss, Krokodilklemme an einem Ende für Anschluss an den zu messenden Widerstand. Das andere Ende wird in eine farbkodierte Buchse am Messgerät eingesteckt (4 mm abgeschirmt).

Gelieferte Strommessleitungen

• C1+ Messleitung, grün, abgeschirmt, 4 mm Sicherheitsanschluss, Krokodilklemme an einem Ende für Anschluss an den zu messenden Widerstand. Das andere Ende wird in eine farbkodierte Buchse am Messgerät eingesteckt (4 mm abgeschirmt).
• C2- Messleitung, schwarz, abgeschirmt, 4 mm Sicherheitsanschluss, Krokodilklemme an einem Ende für Anschluss an den zu messenden Widerstand. Das andere Ende wird in eine farbkodierte Buchse am Messgerät eingesteckt (4 mm abgeschirmt).

Wärmewirkungen

• Temperatur kann eine bedeutende Wirkung auf die Leistung eines Milliohmmeters haben. Gründe dafür sind der Temperaturkoeffizient des zu prüfenden Widerstands sowie thermische EMKs über unterschiedlichen Leitern.
• Die meisten Leiter haben einen großen Temperaturkoeffizient für Widerstand. Zum Beispiel: 0,4 %/°C für Kupfer. Ein Kupferleiter mit einem Widerstand von 10,00 mOhm bei 20 °C erhöht sich auf 10,40 mOhm bei 30 °C. Diese Änderung sollte beim Vornehmen von Messungen berücksichtigt werden.
• Ein Strom, der durch einen Widerstand geht, wird auch seine Temperatur erhöhen. Die Dauer des Tests kann demzufolge den Widerstand ändern.
• Beim Messen des Widerstands von Komponenten, zum Beispiel Nebenschlüssen, die Verbindungen mit ungleichen Leitern aufweisen, können thermische EMKs die Genauigkeit der Messung beeinträchtigen. Dieser Fall kann erkannt werden, falls sich die Anzeige ändert, wenn die Messleitungen vertauscht werden. Um für diese Wirkung zu kompensieren, sollte der Mittelwert der angezeigten Messwerte als wahrliche Messung angenommen werden.

Elektrik

Messbereiche:

0 - 200,0 mOhm in Schritten von 100 μOhm
0 - 2000 mOhm in Schritten von 1 mOhm
0 - 20,0 Ohm in Schritten von 10 mOhm
0 - 200,0 Ohm in Schritten von 100 mOhm
0 - 2000 Ohm in Schritten von 1 Ohm

Genauigkeit:

±0,5 % Anzeige ±2 Stellen über dem
Betriebstemperaturbereich, -15 °C bis
+55 °C, mit den gelieferten Messleitungen

Prüfstrom:

1 mA => 2000 Ohm Bereich
10 mA => 200 / 20 Ohm Bereiche
100 mA => 2000 m / 200 mOhm Bereiche

Prüfstromgenauigkeit: ±0,1 %

Schutzsicherungen:

Versorgung = 0,5 A, HBC, 5 x 20 mm, DIN
Strom = 0,5 A, HBC, 5 x 20 mm, DIN
Spannung = 0,5 A, HBC, 5 x 20 mm, DIN

Sicherheit: Stimmt mit CE-Vorschrift überein

Mechanisch

Gehäuseabmessungen: 110 mm (H) X 250 mm (B) X 190 mm (T)

Fallprüfung: IEC 61010-1, Klausel 8.3

Schlagprüfung: IEC 61010-1, Klausel 8.2.2

Gewicht: 1,542 kg

Spezifizierte Umgebungsbedingungen

1. Gebrauch in Gebäuden
2. Verschmutzungsgrad 2
3. Höhenlage bis 2000 Meter
4. Relative Luftfeuchtigkeit max. 80 %
5. Umgebungstemperatur 0 °C \~ 40 °C

CE

LVD: Stimmt überein mit EN61010-1:2010; EN61010-2-030:2010.

EMV: Stimmt überein mit EN61326-1.

Dieses Produkt stimmt mit den Anforderungen folgender Richtlinien der europäischen Gemeinschaft überein: 2004/108/EG (elektromagnetische Verträglichkeit) und 2006/95/EG (Niederspannungsrichtlinie) (CE-Kennzeichnung). Doch elektrisches Rauschen oder intensive elektromagnetische Felder in der Nähe des Geräts können den Messschaltkreis stören. Messinstrumente reagieren auch auf unerwünschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer müssen die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei Vorhandensein elektrischer Störeinflüsse zu vermeiden.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen.

1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn das Symbol ☐ auf der LCD erscheint.

2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes Fachpersonal durchgeführt werden.

Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden.

Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen lassen. Keine aromatischen Kohlenwasserstoffe, kein Benzin bzw. keine Chlorlösungsmittel zur Reinigung verwenden.

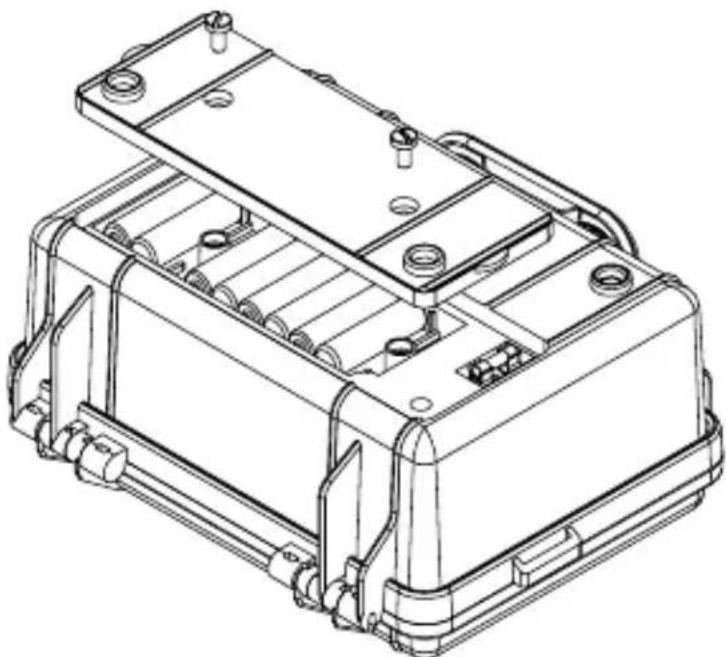

AUSWECHSELN DER BATTERIE

1. Die Messleitungen vom Messgerät abnehmen und die Batteriefachabdeckung und die Batterien entfernen.
2. Die Batterien befinden sich an der Unterseite des Testers.
3. Auf korrekte Polarität achten und acht neue 1,5 V AA Batterien einsetzen. (Alkalibatterien werden empfohlen.)
4. Die Batteriehalterung und die Batteriefachabdeckung wieder anbringen.

Die maximale Dauerspannung, die über dem Potential und den Strommessleitungen angelegt werden kann, beträgt ungefähr 10,7 V. Wenn mehr Spannung angelegt wird, brennen automatisch die entsprechenden Sicherungen durch.

Die Auslösung des Schutzschalters kann jedoch werkseitig anwendungsspezifisch angepasst werden.

Der Hersteller hat diese Methode bewusst ausgewählt, sodass das Gerät bei Missbrauch nicht beschädigt wird.

Es gibt drei Sicherungen:

• Stromversorgungssicherung

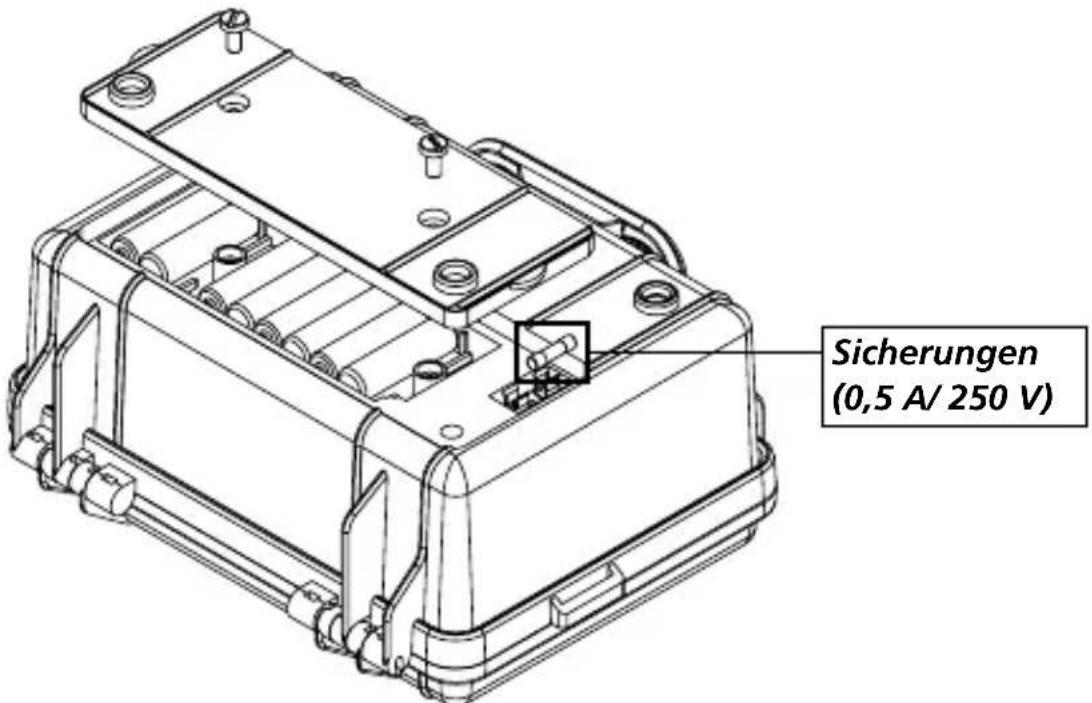

Die Stromversorgungssicherung befindet sich an der Unterseite des Testers. Die Batteriefachabdeckung öffnen und die Sicherung durch eine Sicherung des gleichen Typs (0,5 A, > 24 V, träge) ersetzen.

Sicherungen (0,5 A/ 250 V)

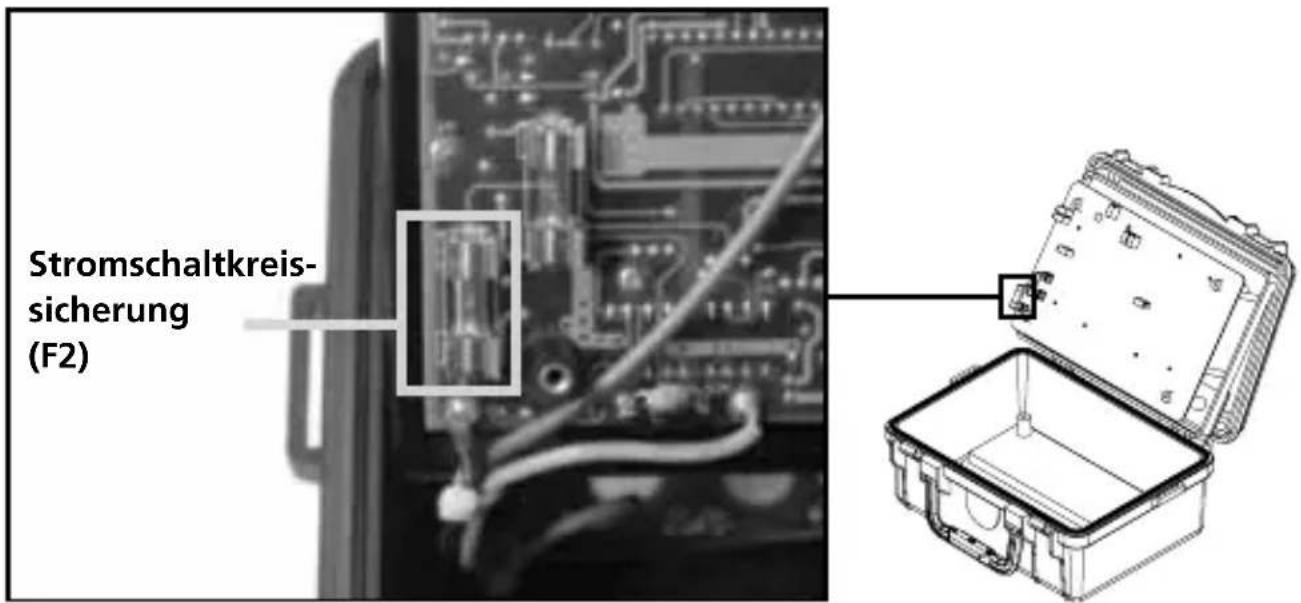

• Stromschaltkreissicherung

Sicherungsschutz wird an den Stromanschlüssen geboten. Diese Sicherung befindet sich an der Unterseite der Leiterplatte. Für den Zugang zur Sicherung die vier Befestigungsschrauben lösen, die die Frontblende halten. Zwei dieser Schrauben befinden sich unter den Füßen im Innern des Batteriefachs.

Die Sicherung brennt automatisch durch (Schutzschalter), falls am zu testenden Widerstand Spannung vorhanden ist. Dies verhindert Beschädigung des Messgeräts. Wenn diese Sicherung durchgebrannt ist, bleibt die RC-LED eingeschaltet. (HBC, 0,5 A, 250 Vac, träge)

Stromschaltkreis- sicherung (F2)

• Potentialschaltkreissicherung

Sicherungsschutz wird an den Potentialanschlüssen geboten. Diese Sicherung befindet sich an der Unterseite der Leiterplatte. Für den Zugang zur Sicherung die vier Befestigungsschrauben lösen, die die Frontblende halten. Zwei dieser Schrauben befinden sich unter den Füßen im Innern des Batteriefachs.

Die Sicherung brennt automatisch durch (Schutzschalter), falls am zu testenden Widerstand Spannung vorhanden ist. Dies verhindert Beschädigung des Messgeräts. Wenn die Vorprüfungen RP nicht aktivieren, zeigt dies an, dass diese Sicherung durchgebrannt ist. (HBC, 0,5 A, 250 Vac, träge)

Potential- schaltkreis- sicherung (F1)
