DJ405USBBK - DJ-Ausrüstung Resident DJ - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts DJ405USBBK Resident DJ als PDF.
| Produkttyp | DJ-Mischpult 4 Kanäle |
| Marke | Resident DJ |
| Modell | DJ405USBBK |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Eingänge | 2x Aux, 2x MP3, 2x Mikrofon (XLR und 6,3 mm Klinke), 2x USB/SD (max. 16 GB) |
| Ausgänge | Master (RCA), Booth (RCA), Record (RCA), Kopfhörer (6,3 mm Klinke, 300 mW/16-32 Ω) |
| Equalizer | 3 Bänder: Bass, Mitten, Höhen, +/-12 dB |
| Frequenzgang | 20 Hz - 20 kHz ±2 dB |
| Klirrfaktor | < 0,02 % |
| Bluetooth | Ja, Frequenz 2402-2480 MHz, Leistung 4 dBm |
| Funktionen | Talkover, Crossfader, Cue/PFL, Aufnahme auf USB/SD, MP3-Wiedergabe (USB/SD/BT), LED-Beleuchtung der Fader |
| Sicherheit | Nicht Regen oder Feuchtigkeit aussetzen, Gehäuse nicht öffnen |
| Pflege | Mit einem trockenen Tuch reinigen, Lösungsmittel vermeiden |
| Entsorgung | Nicht mit dem Hausmüll entsorgen, an einer Sammelstelle abgeben |
| Herkunftsland | Hergestellt in China (MADE IN CHINA) |
Häufig gestellte Fragen - DJ405USBBK Resident DJ
Benutzerfragen zu DJ405USBBK Resident DJ
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr DJ-Ausrüstung kostenlos im PDF-Format! Finden Sie Ihr Handbuch DJ405USBBK - Resident DJ und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DJ405USBBK von der Marke Resident DJ.
BEDIENUNGSANLEITUNG DJ405USBBK Resident DJ

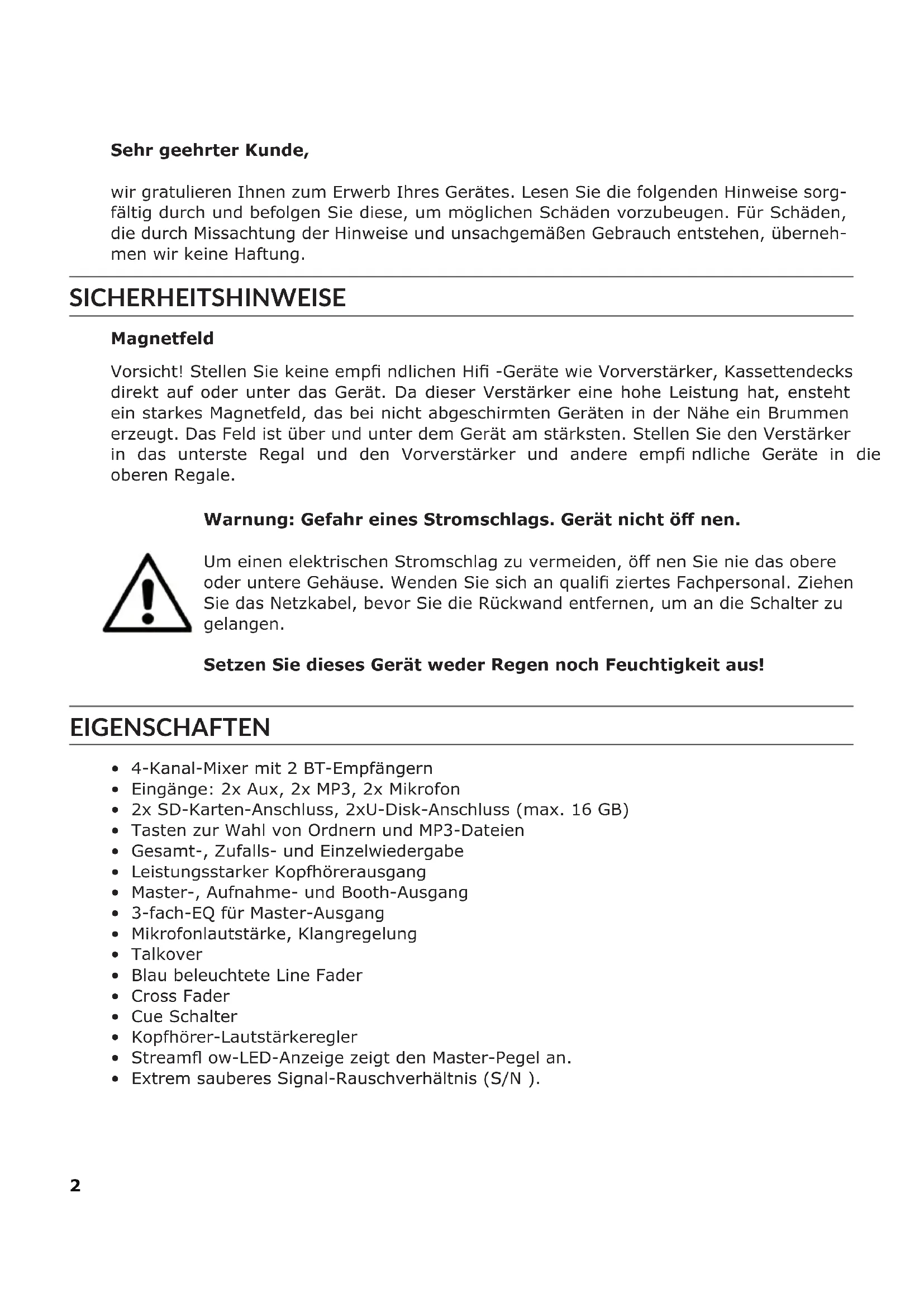

Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
SICHERHEITSHINWEISE
Magnetfeld
Vorsicht! Stellen Sie keine empfi ndlichen Hifi -Geräte wie Vorverstärker, Kassettendecks direkt auf oder unter das Gerät. Da dieser Verstärker eine hohe Leistung hat, ensteht ein starkes Magnetfeld, das bei nicht abgeschirmten Geräten in der Nähe ein Brummen erzeugt. Das Feld ist über und unter dem Gerät am stärksten. Stellen Sie den Verstärker in das unterste Regal und den Vorverstärker und andere empfi ndliche Geräte in die oberen Regale.
Warnung: Gefahr eines Stromschlags. Gerät nicht öff nen.
Um einen elektrischen Stromschlag zu vermeiden, öff nen Sie nie das obere oder untere Gehäuse. Wenden Sie sich an qualifi ziertes Fachpersonal. Ziehen Sie das Netzkabel, bevor Sie die Rückwand entfernen, um an die Schalter zu gelangen.
Setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus!
EIGENSCHAFTEN
• 4-Kanal-Mixer mit 2 BT-Empfängern
- Eingänge: 2x Aux, 2x MP3, 2x Mikrofon
• 2x SD-Karten-Anschluss, 2xU-Disk-Anschluss (max. 16 GB)
- Tasten zur Wahl von Ordnern und MP3-Dateien
• Gesamt-, Zufalls- und Einzelwiedergabe
• Leistungsstarker Kopfhörerausgang
• Master-, Aufnahme- und Booth-Ausgang
• 3-fach-EQ für Master-Ausgang
- Mikrofonlautstärke, Klangregelung
- Talkover
- Blau beleuchtete Line Fader
- Cross Fader
- Cue Schalter
• Kopfhörer-Lautstärkeregler
- Streamflow-LED-Anzeige zeigt den Master-Pegel an.
- Extrem sauberes Signal-Rauschverhältnis (S/N).
BEDIENFELDER UND ANSCHLÜSSE

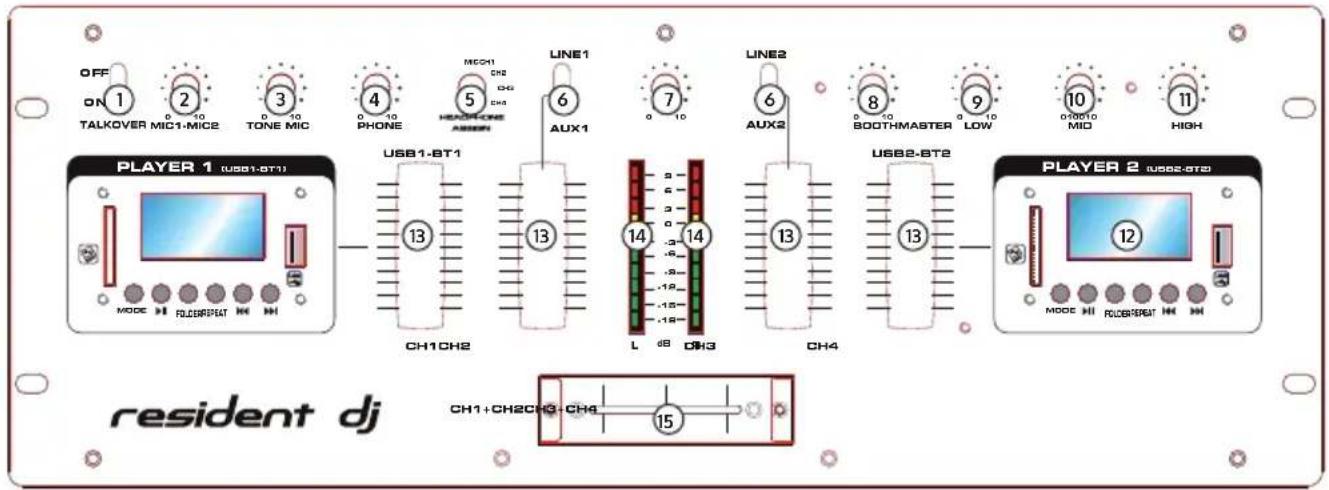

Vordere Armatur
Legen Sie diesen Schalter um, wenn Sie das Mikrofon verwenden wollen. Wenn dieser Schalter betätigt wird, werden alle anderen Signale um 14 dB gedämpft, so dass das Mikrofon deutlich gehört werden kann. In der Position OFF kehren alle Signale zu ihrem urprünglichen Level zurück.
2. Lautstärke Mikrofon
Drehregler zur Regelung der Lautstärke der Mikrofone 1 und 2.
3. Klang Mikrofon
Drehregler zur Regelung der Klanghöhe des Mikrofons.
4. Lautstärke Kopfhörer
Drehregler zur Regelung der Lautstärke.
5. Kanalwahl für Kopfhörer
Mit diesem Drehregler wählen Sie die Audioquelle für den Kopfhörer.
6. Aux/Line-Schalter
Mit diesem Schalter wählen Sie den Input, der an den jeweiligen Kanal gesendet wird.
7. Master-Steuerung
Zur Einstellung des Master-Outputs.
8. BOOTH-Steuerung
Zur Steuerung der Lautsprecher in der DJ-Kabine.
9. Bass-Steuerung
Zum Erhöhen oder Senken der Tiefen des Ausgangssignals.
10. Mitten-Steuerung
Zum Erhöhen oder Senken der Mitten des Ausgangssignals.
11. Höhen-Steuerung
Zum Erhöhen oder Senken der Mitten des Ausgangssignals.
12. MP3-Wiedergabe, Aufzeichnung und BT
a) USB/SD: Verbindung mit einem USB-Stick und einer SD-Card.
b) ID3 Display: Zeigt die Informationen zur MP3 an.
c) Die Funktionen der sechs Tasten sind von links nach rechts folgendermaßen:
c1) Moduswahl: Drücken Sie kurz, um zwischen USB, SD und BT zu wählen. Halten Sie die Taste gedrückt, um den Modus ein- oder auszuschalten.
c1) Verbindung mit BT: Wenn Sie über die Moduswahl BT aktiviert haben, gehen Sie auf Ihrem BT-Gerät (Handy, MP3-Player), das Sie verbinden möchten, in das Menü für die BT-Einstellungen. Wählen zur Verbindung (Pairing) den 4-Kanal-Mixer aus. Der Name ist "Bluetooth". Fals ein Passwort gefordert wird, geben Sie "0000" ein. Wurde die Verbindung erfolgreich hergestellt, erscheint in der Statusmeldung "verbunden" bzw. "Verbindung hergestellt".
c2) Play/Pause
Jedes Mal, wenn Sie diese Taste drücken, wird zwischen Pause und Wiedergabe gewechselt.
c3) Ordner/Aufnehmen
Drücken Sie die Taste kurz, um einen Ordner zu öffnen. Taste gedrückt halten, um die Aufnahmefunktion zu starten.
c4) Wiederholung/löschen
Drücken Sie die Taste kurz, um in den Wiederholungsmodus zu gehen (Gesamt-, Einzel- oder Zufallswiedergabe).
c5) |<< VORHERIGER TITEL
Mit dieser Taste, geben Sie Titel erneut wieder oder gelangen zum vorherigen Titel.
c6) >>| NÄCHTER TITEL
Mit dieser Taste wählen Sie den folgenden Titel.
13. Kanal-Fader
Einstellung der Lautstärke von jedem Kanal.
14. Master-Level-Display
Die LED zeigt die Lautstärke des linken und des rechten Masteroutputs.
15. Crossfader
Mischen Sie hiermit das Signal eines Kanals mit dem eines anderen. Wenn der Crossfader in der mittleren Position ist, kann der Sound beider Kanäle gehört werden.

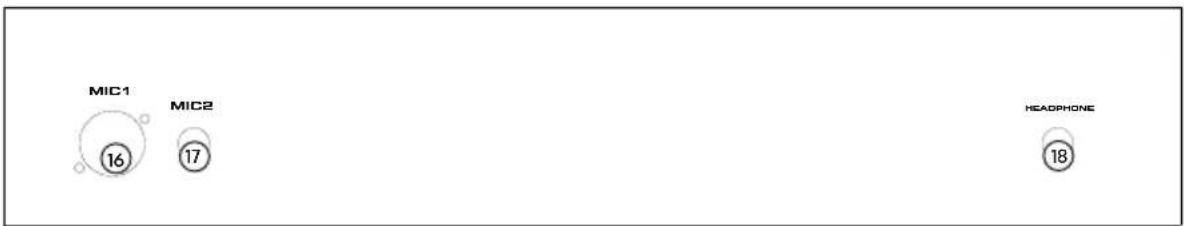

16. XLR-Mikrofoneingang 1
Zur Verbindung mit einem 14 "-XLR-Stecker.
17. Klinken-Mikrofoneingang 2
Zur Verbindung mit einem 6,3-mm-Klinkenstecker
18. Kopfhörereingang
6,3-mm-Klinkenausgang

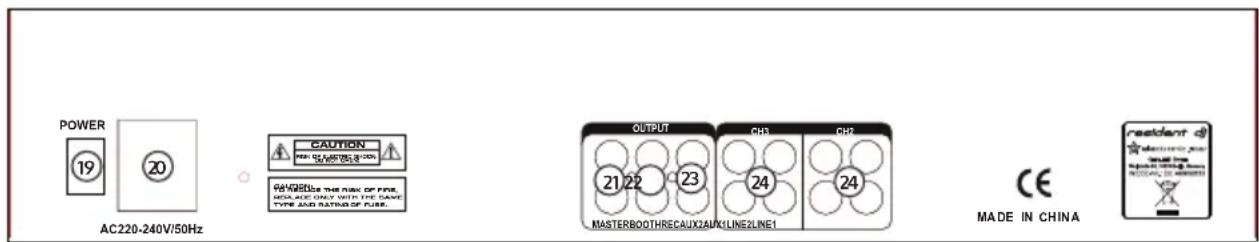

Rückseite
19. Ein/Aus-Schalter
Schaltet das Mischpult ein oder aus, wenn es an der Stromversorgung angeschlossen ist.
20. Netzanschluss
Dieses Gerät braucht eine Stromquelle mit 20V-240 V\~ .
21. Master-Ausgang
Der Masterausgang ist mit dem Hauptverstärker (DJ finaler Mix nach der Crossfader-Stufe) verbunden und ist mit Cinchsteckern kompatibel.
Verbinden Sie das Mischpult mit einem zweiten Receiver oder Verstärker, der die Lautsprecher in der DJ-Kabine oder einem anderen Ort verstärkt.
23. Record-Ausgang
Verbinden Sie das Mischpult mit einem zweiten Emfpänger oder Verstärker, der die Lautsprecher in der DJ-Kabine oder einem anderen Ort verstärkt.
24. AUX/Line-In
Diese Eingänge sind für CH2-CH3 und sind mit Cinchsteckern kompatibel. Verwenden Sie diesen Eingang für CD-Player und MP3-Player. Verwenden Sie den Line-In-Anschluss für CD-Player und MP3-Player. Anschlussfähige Musikinstrumente mit Stereoausgang wie Rhythmusmaschinen oder Sampler können ebenfalls mit dem Line-In-Eingang verbunden werden.
AUSGÄNGE:
Master 0 dB / 1 V 600Ω
Booth....0 dB / 1 V 600Ω
BT-Sendeleistung.... 4 dBm
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:
- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepflicht der Vertreiber
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland
- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
KONFORMITÄTSERKLÄRUNG
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp DJ405USB-BK der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10028788
Dear Customer,
EU-Konformitätserklärung
Wir, die
CHAL-TEC GmbH
Wallstraße 16
10179 Berlin
erklären hiermit, dass der nachfolgend bezeichnete Funkanlagentyp:
Resident DJ Mischpult Artikelnr. 10028788 und 10028789
allen folgenden einschlägigen Bestimmungen entspricht:
RED-Richtlinie 2014/53/EU
LVD-Richtlinie 2014/35/EU
RoHS-Richtlinie 2011/65/EG
Angewandte harmonisierte Normen:
EN 301 489-1 V1.9.2
EN 301 489-17 V2.2.1
EN 300 328 V1.9.1
EN 60065:2002+A1:2006+A11:2008+A2:2010+A12:2011
