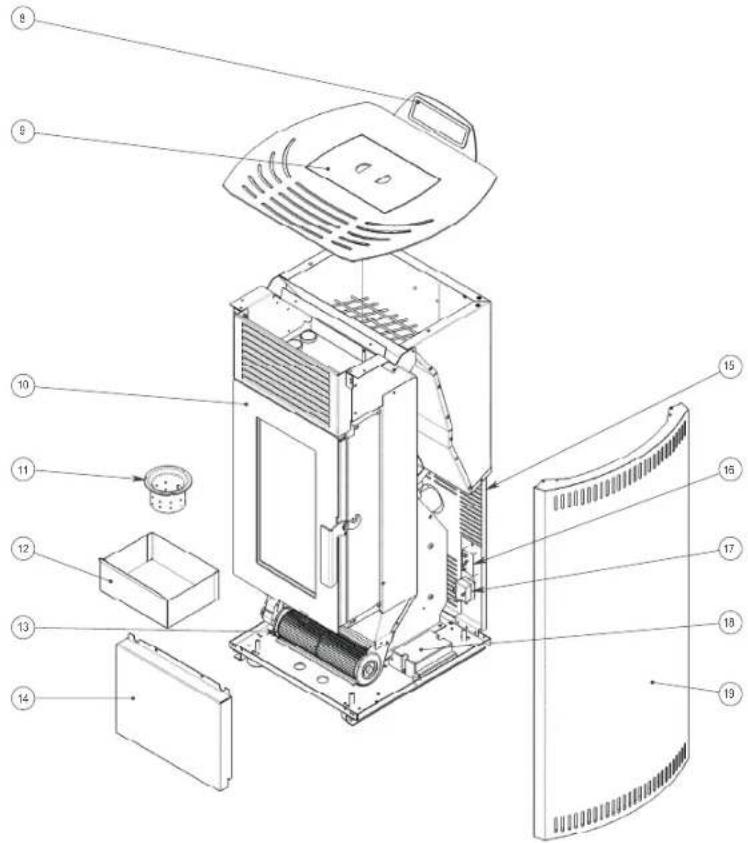

WICHTIGE KOMPONENTEN

① Pelletbehälter
② Förderschnecke
③ Motorreduzierer Förderschnecke
4 Abgasableitung
⑤ Abgasgebläse
6 Druckschalter
7 Stütze Wärmetauscher
8 Bedienpanel
9 Deckel des Pelletbehälters
10 Ofentür
Brennertopf
12 Ascheschublade
13 Umluftventilator
14 Vorderes Panel
15 Luftansauggitter
16 Manueller Thermostat
17 Hauptschalter
18 Leiterplatte
19 Seitenpanel

VIOLA 85-2 S-LINE / VIOLA 100-2 S-LINE

1. LESEN SIE ZUNÄCHST DIE GEBRAUCHSANLEITUNG.
2. WENDEN SIE SICH BEI FRAGEN AN IHREN HÄNDLER.

D

2

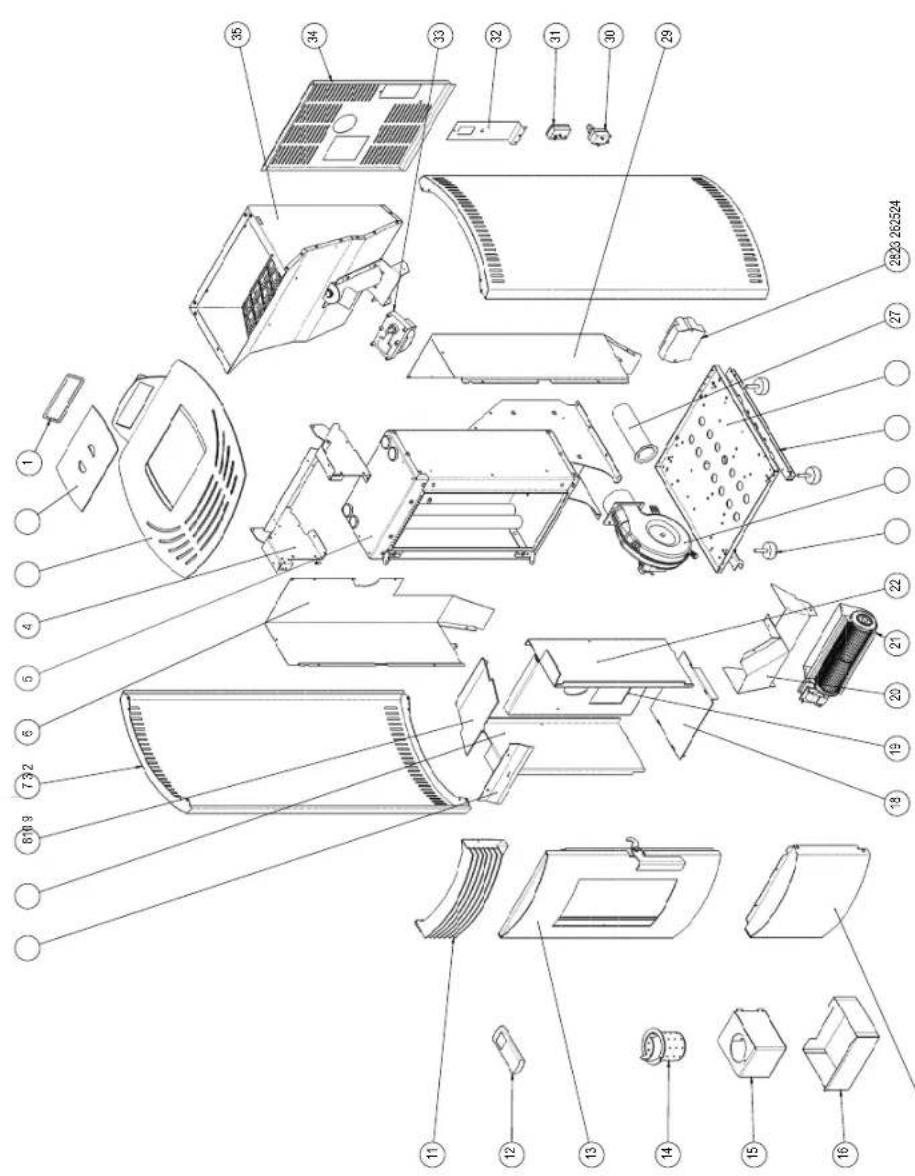

RONDA 88 S-LINE

1	ANZEIGE, 7 TASTEN
2	PELLET-LADEKLAPPE
3	OBERSEITE
4	OBERER RAHMEN
5	VERBRENNUNGSKAMMER
6	LINKE RAUMLUFTABDECKUNG
7	PANEL
8	FLAMMENSTOPP
9	LINKE INNENWAND
10	REINIGUNGSKLAPPE
11	OBERES GITTER
12	FERNBEDIENUNG
13	TUR
14	KOHLEBECKEN
15	KOHLEBECKEN-HALTERUNG
16	ASCHELADE
17	UNTERE ABDECKUNG
18	UNTERE VERBRENNUNGSKAMMER
19	VORDERE INNENWAND
20	RAUMLUFTKONVEKTOR
21	RAUMVENTILATOR
22	RECHTE INNENWAND
23	GUMMIFÜSSE
24	RAUCHAUSLASS-LÜFTER
25	SEITENABDECKUNGSKLEMME
26	BODEN
27	EINLASSROHR
28	PLATINE
29	RECHTE RAUMLUFTABDECKUNG
30	THERMOSTATREGLER
31	NETZTEILMODUL
32	PLATINENHALTERUNG
33	ANTRIEB ENDLOSSCHRAUBE
34	HINTERE ABDECKUNG
35	PELLET-TANK

D

3

D

4

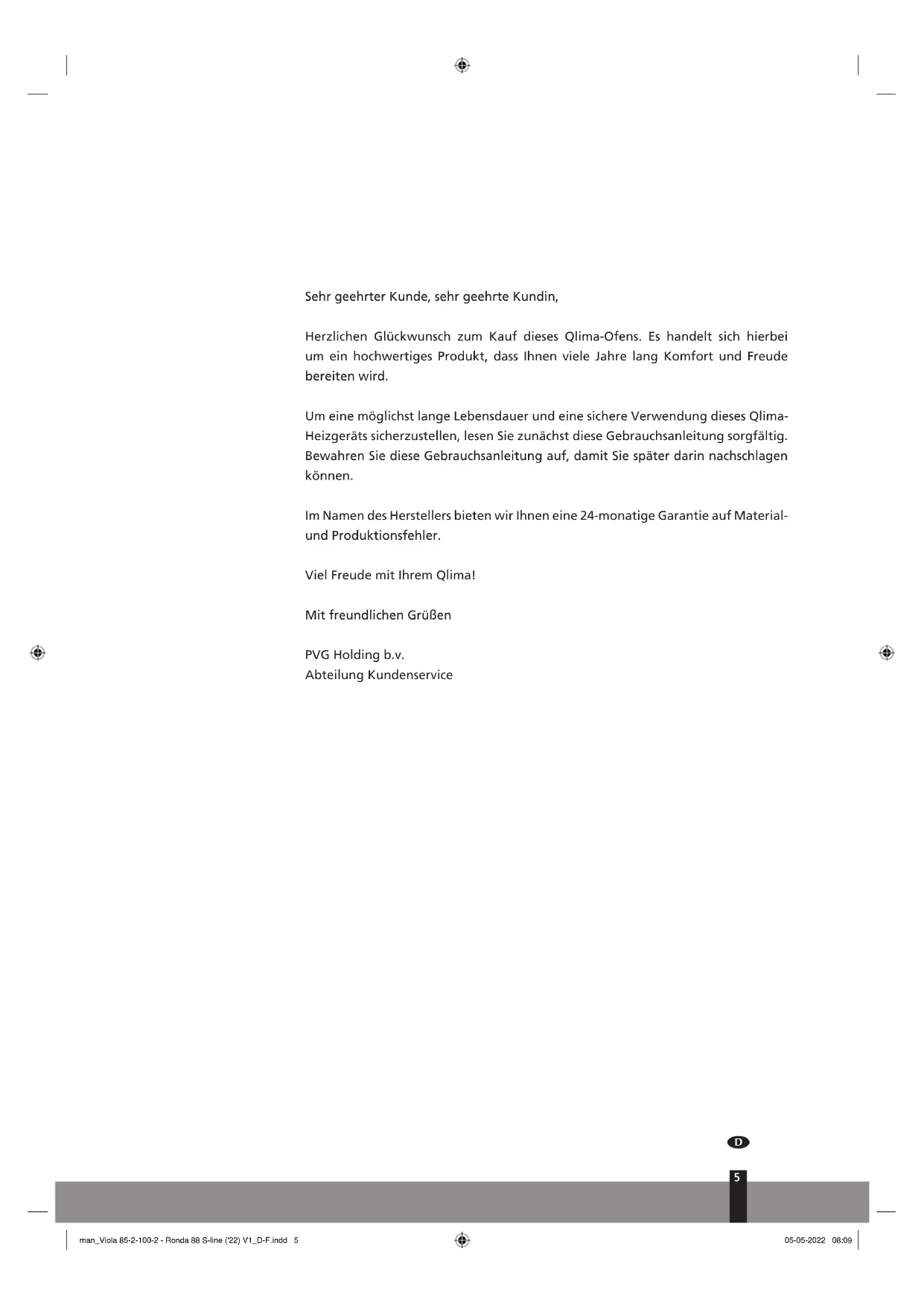

Sehr geehrter Kunde, sehr geehrte Kundin,

Herzlichen Glückwunsch zum Kauf dieses Qlima-Ofens. Es handelt sich hierbei um ein hochwertiges Produkt, dass Ihnen viele Jahre lang Komfort und Freude bereiten wird.

Um eine möglichst lange Lebensdauer und eine sichere Verwendung dieses Qlima-Heizgeräts sicherzustellen, lesen Sie zunächst diese Gebrauchsanleitung sorgfältig. Bewahren Sie diese Gebrauchsanleitung auf, damit Sie später darin nachschlagen können.

Im Namen des Herstellers bieten wir Ihnen eine 24-monatige Garantie auf Material- und Produktionsfehler.

Viel Freude mit Ihrem Qlima!

Mit freundlichen Grüßen

PVG Holding b.v.

Abteilung Kundenservice

1. SICHERHEITSANWEISUNGEN:

ACHTUNG! Alle Abbildungen in dieser Gebrauchsanleitung und auf der Verpackung dienen ausschließlich als Beispiele und können ggf. vom gekauften Gerät abweichen. Nur die tatsächliche Form ist entscheidend.

Durch Nichtbefolgen der Anforderungen in dieser Gebrauchsanleitung können gefährliche Situationen auftreten und die Garantie kann erlöschen.

Installieren Sie den Ofen nur dann, sofern die örtlichen/nationalen Gesetze, Verordnungen und Normen erfüllt sind. Dieser Ofen wurde zum Wärmen von Räumen in Wohnungen bzw. Häusern konzipiert und darf ausschließlich in Innenräumen in Wohnzimmern, Küchen und Garagen oder an anderen trockenen Stellen in normalen Haushalten verwendet werden. Installieren Sie den Ofen nicht in Schlaf- oder Badezimmern.

Die richtige Installation dieses Ofens spielt eine besonders wichtige Rolle für die richtige Funktionsweise dieses Produkts und für Ihre persönliche Sicherheit. Beachten Sie deshalb auch die folgenden Anweisungen:

- Dieser Ofen muss durch einen von Qlima autorisierten Heiz- und Installationsmonteur installiert werden, andernfalls erlischt die Garantie. Sofern die in dieser Gebrauchsanleitung enthaltenen Anweisungen von der örtlichen und/oder nationalen Gesetzgebung abweichen, sind die

jeweils strengeren Anweisungen zu befolgen. Der Hersteller und der Händler haften ausdrücklich nicht in dem Fall, dass die Installation die örtliche/nationale Gesetzgebung nicht erfüllt und/oder in dem Fall, dass keine ausreichende Belüftung und Ventilation vorhanden ist und/oder bei unsachgemäßer Verwendung.

- Der Ofen darf ausschließlich in einem Raum installiert werden, dessen Position, Baukonstruktion und Verwendung die sichere Nutzung des Ofens nicht beeinträchtigen.

Nehmen Sie bei Problemen mit Ihrem Ofen oder bei Fragen zu dieser Gebrauchsanleitung in jedem Fall sofort Kontakt mit Ihrem Händler oder Installateur auf.

- Zum Verfeuern von Pellets ist Sauerstoff, und somit Luft, erforderlich.

Stellen Sie sicher, dass die Leitung für die Verbrennungsluft jederzeit Frischluft ansaugen kann.

• Decken Sie Lufteinlass- und Luftauslassöffnungen niemals ab und kontrollieren Sie regelmäßig, ob der Lufteinlass frei von Verschmutzungen ist.
• Transportieren Sie den Ofen mit geeigneten Hilfsmitteln. Wenn nicht die richtigen Hilfsmittel verwendet werden, können Verletzungen und/oder Schäden am Ofen auftreten.
• Brennbare Gegenstände und/oder Materialien müssen mindestens 400 mm von den Seiten und 400 mm von der Rückseite des

D

Ofens sowie mindestens 800 mm von der Vorderseite des Ofens entfernt sein.

• Der Ofen wurde als freistehender Ofen konzipiert und ist nicht für den Einbau geeignet. Bewahren Sie einen Abstand von 200 mm zwischen feuerfesten Wänden und den Seiten/der Rückseite des Ofens.
• Während des Gebrauchs des Ofens können seine Außenflächen sehr heiß werden. Lassen Sie NIEMALS Kinder ohne Aufsicht in die Nähe des Ofens. Beaufsichtigen Sie Kinder, um zu verhindern, dass sie mit dem Ofen spielen.
• Dieser Ofen ist nicht zur Verwendung durch Personen (dazu zählen auch Kinder) mit eingeschränkten physischen, Wahrnehmungs- oder mentalen Fähigkeiten oder mit unzureichender Erfahrung und unzureichenden Kenntnissen geeignet, es sei denn, sie werden beaufsichtigt werden oder Anweisungen in Bezug auf die Verwendung des Apparats durch eine Person erhalten haben, die für ihre Sicherheit verantwortlich ist. Lassen Sie die obengenannten Personen auch niemals ohne Aufsicht in die Nähe von Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial.
• Kinder unter 3 Jahren sind fernzuhalten, sofern sie nicht durchgehend beaufsichtigt werden.
• Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nur ein-/ausschalten, sofern es in der vorgesehenen, normalen Betriebsposition aufgestellt ist und die Kinder beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen

wurden und die damit verbundenen Gefahren verstehen.

• Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nicht einstecken, einstellen und reinigen oder eine Benutzerwartung durchführen.
• Während des Gebrauchs des Ofens können seine Außenflächen sehr heiß werden. Verwenden Sie angemessene, hitzbeständige persönliche Schutzkleidung, wie beispielsweise hitzebeständige Handschuhe, bei der Bedienung des Ofens.
• Verwenden Sie bei der Installation und der Wartung des Ofens stets die erforderlichen Schutzmaßnahmen, wie beispielsweise Schutzbrille, Handschuhe usw.
• Gehen Sie vorsichtig vor, wenn Sie den Ofentrichter mit Pellets (nach-)füllen, wenn der Ofen (noch) heiß ist. Sorgen Sie dafür, dass der Sack mit Pellets nicht in Brand geraten kann.
• Achten Sie sorgfältig auf brennbare Kleidung; diese kann in Brand geraten, wenn Sie sich in der Nähe des Feuers im Ofen aufhalten.
• Arbeiten Sie nicht mit entzündlichen Lösungsmitteln in dem Raum, in dem sich der Ofen befindet. Vermeiden Sie Risiken; entfernen Sie entzündliche Lösungsmittel und andere brennbare Materialien aus dem Raum.
• Der Ofen hat ein hohes Gewicht; lassen Sie die Tragfähigkeit des Bodens von einem autorisierten Fachmann prüfen.

• Verwenden Sie ausschließlich trockene Holz-Pellets mit hoher Qualität ohne Leim-, Harz- oder Additivreste. Durchmesser 6 mm. Länge max. 30 mm.

• Verwenden Sie keine anderen Brennstoffe als die beschriebenen Holz-Pellets. Andere Brennstoffe, wie zum Beispiel Holzabfälle mit Leim und/oder Lösungsmitteln, Holzabfälle im Allgemeinen, Karton, flüssige Brennstoffe, Alkohol, Petroleum, Benzin, Abfälle oder Müll usw. sind verboten.

• Schlechte, feuchte, imprägnierte oder gefärbte Brennstoffe begünstigen die Bildung von Kondenswasser und/oder Ruß im Schornstein oder im Ofen. Dies beeinträchtigt die Leistung und führt möglicherweise zu gefährlichen Situationen.
• Lassen Sie den Schornstein regelmäßig gemäß der örtlichen Gesetzgebung und/oder gemäß den Anweisungen Ihrer Versicherung reinigen und fegen. Sofern keine entsprechende örtliche Gesetzgebung und/oder entsprechende Anweisungen der Versicherung vorhanden sind: Lassen Sie Ihr gesamtes Ofensystem – einschließlich Schornstein – mindestens zwei Mal pro Jahr (das erste Mal zu Beginn der Heizsaison) durch einen autorisierten Fachmann prüfen und warten. Bei intensivem Gebrauch des Ofens muss das gesamte System, einschließlich des Schornsteins, häufiger gereinigt werden.
• Verwenden Sie den Ofen nicht zum Grillen.

Schließen Sie nur einen Ofen pro Rauchkanal an. Das Anschließen mehrere Öfen pro Rauchkanal kann zu gefährlichen Situationen führen.

Dieser Ofen erfordert zusätzlich eine elektrische Stromversorgung. Lesen Sie die folgenden Warnhinweise und Anmerkungen auf-

merksam:

• Verwenden Sie keine beschädigten Netz-kabel.
• Ein beschädigtes Netzkabel darf ausschließlich durch den Hersteller oder durch eine befugte Person eines autorisierten Serviceunternehmens ausgetauscht werden.
• Klemmen Sie das Kabel nicht fest und verbiegen Sie es nicht.
• Stellen Sie sicher, dass das Netzkabel keine heißen Teile des Ofens berührt.
• Schließen Sie den Apparat NIEMALS mithilfe eines Verlängerungskabels an. Falls keine geeignete, geerdete Steckdose verfügbar ist, lassen Sie eine Steckdose durch einen qualifizierten Elektriker installieren.
• Prüfen Sie die Netzspannung. Dieser Apparat ist ausschließlich für geerdete Steckdosen geeignet - Anschlussspannung 230 Volt/\~50 Hz.

Das Gerät MUSS jederzeit über einen Masseanschluss verfügen. Falls kein Masseanschluss besteht, dürfen Sie das Gerät IN KEINEM FALL anschließen.

• Der Netzstecker muss jederzeit einfach zugänglich sein, während der Apparat angeschlossen ist.
• Positionieren Sie den Apparat nicht direkt unter einer Wandsteckdose.

Bevor Sie den Apparat anschließen, prüfen Sie, ob:

• die Anschlussspannung den Angaben auf dem Typenschild entspricht.
• die Steckdose und das Stromversorgung für den Apparat geeignet sind.

- der Netzstecker am Netzkabel in die Steck-dose passt.

Die korrekte Installation ist wichtig für einen sicheren Gebrauch. Lassen Sie dies von einem anerkannten Sachverständigen durchführen oder prüfen und genehmigen Sie es vor der ersten Inbetriebnahme.

Dieser Sachverständige muss die gesamte Installation, einschließlich Lufteintritt, Abgasaustritt, Schornstein und

Elektroinstallation abnehmen. Wenn dies nicht geschieht, besteht Brandgefahr und die Garantie erlischt. Es besteht auch die Möglichkeit, dass die Installation nicht die erforderlichen behördlichen oder versicherungstechnischen Bedingungen erfüllt.

• die Lufteinlass- und Luftauslassöffnungen frei sind.
• keine Gegenstände in die Öffnungen des Apparats gesteckt werden.
• Lassen Sie den Apparat niemals in Kontakt mit Wasser kommen. Sprühen Sie kein Wasser über den Apparat und tauchen Sie den Apparat nicht in Wasser, andernfalls kann ein Kurzschluss auftreten.
• Ziehen Sie den Netzstecker stets aus der Steckdose, bevor Sie den Apparat reinigen oder bevor Sie den Apparat oder einen Teil des Apparats austauschen.
• Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Ofen vornehmen.
• Ziehen Sie den Netzstecker stets aus der Steckdose, wenn der Apparat nicht in Gebrauch ist.
• Es ist nicht gestattet, Änderungen am Apparat vorzunehmen. Hierdurch können

lebensgefährliche Situationen entstehen. Gleichzeitig erlischt hierdurch die Garantie.

• Bewahren Sie die Installations- und Gebrauchsanleitung gut auf.
• Befolgen Sie in Notfällen stets die Anweisungen der Feuerwehr.

2. VORGEHEN IN NOTFÄLLEN ODER BEI EINEM SCHORNSTEINBRAND

1. Schalten Sie den Ofen unverzüglich aus, indem Sie den Netzstecker von der Steckdose abziehen.
2. Löschen Sie das Feuer im Ofen mit einem CO _2 -Feuerlöscher, Sand, Natrium-karbonat oder Salz, um die Rauchentwicklung im Raum minimal zu halten. Löschen Sie das Feuer niemals mit Wasser.
3. Bei einem Schornsteinbrand: Schließen Sie die Stickklappe (prüfen Sie in den örtlichen/nationalen Gesetzen, Vorschriften, Verordnungen und Normen, ob Stickklappen zulässig sind) oder verschließen Sie den Schornstein mit einem feuchten Tuch.

ACHTUNG: Der Schornstein kann sehr heiß sein. Tragen Sie beim Abdichten stets hitzebeständige Handschuhe.

1. Rufen Sie unverzüglich die Feuerwehr.
2. Lüften Sie den Raum, indem Sie alle Fenster und Türen öffnen, aufgrund der möglichen Bildung von Kohlenmonoxid.

3. ERSTE INBETRIEBNAHME

Die erste Inbetriebnahme muss durch einen autorisierten Qlima-Servicetechniker erfolgen. Sollten die Arbeiten nicht von einem zugelassenen Qlima-Techniker durchgeführt werden, so könnte dies gegen gesetzliche Anforderungen verstoßen. Der Ofen muss bei der ersten Inbetriebnahme eingestellt werden, um das richtige Luft-/Brennstoffverhältnis für jede Brennstufe zu erhalten. Das richtige Verhältnis hängt in hohem Maße vom installierten Abzugskanal ab und kann nach der Installation des Ofens eingestellt werden. Ein falsches Luft-/Brennstoffverhältnis kann zu schwerwiegenden Schäden am Ofen führen. Darüber hinaus steigt der Brennstoffverbrauch.

Ändern Sie die Service-Parameter im Servicemenü niemals selbst. Dadurch erlischt die Garantie, und es können schwerwiegende Schäden am Ofen auftreten. Die Einstellung des Ofens darf ausschließlich von einem durch Qlima autorisierten Servicetechniker vorgenommen werden.

D

13

3.1 AUFGABEN VOR UND WÄHREND DER ERSTEN INBETRIEBNAHME

Nach Neubau oder einem Umbau: Lassen Sie das Gebäude stets gut trocknen, bevor Sie den Ofen zum ersten Mal verwenden. Es ist bekannt, dass Mauern, Decken und/oder Böden viel Zeit benötigen, um vollständig zu trocknen. Ruß, Aschepartikel usw. können sich leicht an nicht vollständig getrockneten Mauern absetzen.

1. Prüfen Sie, ob der Ofen gemäß der Installationsanleitung installiert wurde.
2. Entfernen Sie alle Elemente, wie beispielsweise die Anleitung, Ofengerätschaften usw. aus dem Ofen, bevor dieser in Betrieb genommen wird.
3. Befüllen Sie den Pellettrichter mit Pellets. Weitere Informationen zu den zu verwendenden Pellets und zum richtigen Befüllen des Pellettrichters finden Sie in Abschnitt 5 „Pellets in den Pellettrichter füllen“ in dieser Gebrauchsanleitung.
4. Stecken Sie den Netzstecker in eine geerdete Steckdose und schalten Sie den Netzschalter ein. Dieser befindet sich an der Rückseite des Ofens.

Lesen Sie Kapitel 9 „Elektrischer Anschluss“ im Installationshandbuch, bevor Sie das Gerät an die Netzversorgung anschließen.

1. Lesen Sie Abschnitt 4 „Normale Verwendung des Ofens“, um weitere Informationen zur Verwendung der Fernbedienung (sofern im Lieferumfang enthalten) und zum Ablauf der Inbetriebnahme zu erhalten.
2. Sorgen Sie für eine ausreichende Belüftung des Raums. Der Ofen besteht aus hochwertigen Stahl mit Schutzbeschichtung. Während der ersten Anheizgelegenheiten härtet die Beschichtung weiter aus und der Stahl setzt sich. Dieser Prozess nimmt eine bestimmte Zeit in Anspruch. Während der ersten Nutzung ist es normal, dass ein unangenehmer Geruch und Rauch entstehen, diese stammen von der Farbschicht des Ofens.
3. Verwenden Sie den Ofen niemals mit geöffneter Feuertür. Halten Sie die Tür stets geschlossen, während der Ofen in Betrieb ist, und stellen Sie sicher, dass die Türverriegelung gut geschlossen ist.
4. Starten Sie den Ofen und wählen Sie Brennstufe 1 aus.

Um bleibende Schäden am Ofen zu vermeiden, darf das Anheizen ausschließlich mit geringem Feuer erfolgen. Halten Sie das Feuer während der ersten vier bis fünf Stunden niedrig, anschließend kann die Heizleistung schrittweise erhöht werden. Lassen Sie den Ofen mindestens vier bis fünf Stunden gleichmäßig brennen.

1. Stellen Sie sicher, dass kein Abgas aus dem Verbrennungsprozess in den Raum gelangt. Schalten Sie den Ofen sofort aus, sofern dies doch der Fall ist, und schließen Sie das Leck.
2. Prüfen Sie, ob der Raumventilator läuft, indem Sie mit der Hand fühlen, ob Luft durch das Auslassgitter an der Vorderseite des Ofens strömt. Dieser Ventilator startet erst dann, wenn der Ofen eine ausreichend hohe Betriebsstemperatur erreicht hat (ca. 15 bis 20 Minuten, nachdem der Ofen gezündet wurde). Falls der Raumventilator nicht genug Leistung erbringt, schalten Sie

den Ofen aus, um Schäden am Ofen zu vermeiden. Beheben Sie das Problem, bevor der Ofen erneut in Betrieb genommen wird.

Dieser Ofen verfügt über ein Gebläse, dass Luft im Raum zirkulieren lässt. Wenn das Gebläse aktiviert wird, wird Luft entlang den inneren heißen Oberflächen des Ofens geführt, aufgewärmt und als aufgewärmte Luft in den Raum abgegeben. Lassen Sie den Ofen niemals brennen, wenn der Raumlüfter nicht aktiv ist.

1. Prüfen Sie, ob der Ofen auf jeder der fünf Brennstufen über das richtige Luft-/Brennstoffverhältnis verfügt, indem Sie das Flammenbild auf jeder der fünf Brennstufen kontrollieren. Siehe auch Abbildung 1. Regeln Sie das Luft-/Brennstoffverhältnis nach, sofern erforderlich. Die Nachregelung des Luft-/Brennstoffverhältnisses darf ausschließlich durch einen Qlima-Service-techniker ausgeführt werden.
2. Prüfen Sie den Schornsteinabzug mit einem Druckdifferenzsensor. Regeln Sie die Stickklappe des Schorsteins, sofern installiert.

Nach der Einstellung der Stickklappe darf der Stand der Stickklappe ausschließlich in Notfällen geändert werden, zum Beispiel bei einem Schornsteinbrand.

1. Prüfen Sie, ob die Abgastemperatur auf jeder der fünf Brennstufen weniger als 220°C beträgt. Falls die Abgastemperatur auf einer der fünf Brennstufen mehr als 220°C beträgt, muss der Ofen auf dieser Brennstufe neu eingestellt werden, indem die Pelletzufuhr und die Drehzahl des Abgasgebläses verringert werden und/oder indem die Drehzahl des Raumventilators erhöht wird.

Die Betriebseinstellung des Ofens durch einen von Qlima autorisierten Techniker hat folgende Vorteile:

• Es tritt weniger Rußbildung auf, sodass der Schornstein und der Ofen langsamer verschmutzen.
  • Der Ofen verbraucht weniger Brennstoff.
• Der Wirkungsgrad des Ofens ist optimal.

• Die Komponenten des Ofens werden weniger stark belastet, was die Lebensdauer des Ofens verlängert.
  • Die Zahl der Service- und Wartungsstunden des Ofens wird verringert.

• Nachdem alle Einstellungen vorgenommen wurden, ist der Ofen betriebsbereit.

4. NORMALE VERWENDUNG DES OFENS

Reinigen Sie die Ascheschublade und den Brennertopf vor jedem Einschalten. Weitere Informationen siehe Kapitel 6.4. Gleichzeitig muss die Ofentür geschlossen sein.

Der Ofen darf nicht verwendet werden, wenn ein Luftabzugsystem, eine Heißluftheizung oder andere Geräte eingesetzt werden, die den Luftdruck des Raums verändern. Diese Geräte müssen ausgeschaltet werden, wenn der Pellet-Ofen verwendet wird.

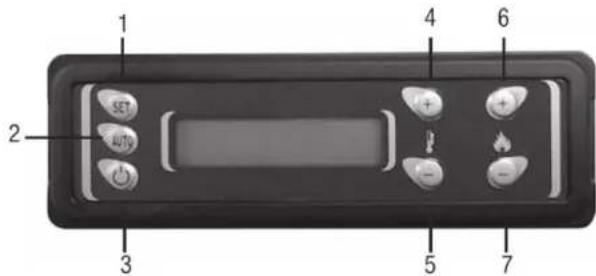

4.1. DISPLAY-ANZEIGE WÄHREND DES BETRIEBS/BEDIENTASTEN

2.

1 2 Heat Manual Ta 11° Ti 22° P2 3 4 5

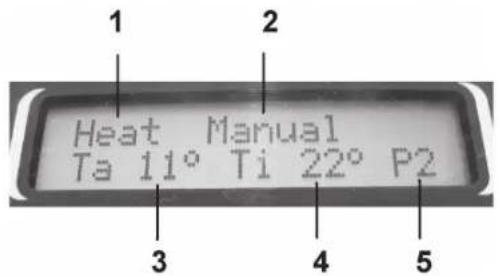

DISPLAY-ANZEIGE WÄHREND DES BETRIEBS

1. Betriebsstatus des Ofens
2. Timer-Funktion: Kann auf „Manuell“ oder „Auto“ eingestellt werden (siehe Kapitel 4.9B Timer-Funktion einstellen)
3. Ta = Gemessene Temperatur in der Kammer
4. Ti = Eingestellte Temperatur in der Kammer Kann von 16°C bis 40°C eingestellt werden
5. Aktuelle Wärmeabgabe des Ofens Kann von P1 bis P6 eingestellt werden

BEDIENTASTEN

3.

1 2 SET AUTO 3 4 + - 5 6 7

1. Taste „Set“: Mit dieser Taste können Sie das Einstellungsmenü aufrufen und geänderte Einstellungen speichern.

2. Taste „Auto“: Taste zum Ein- und Ausschalten des Wochentimers.

3. Taste Ⓔ: Taste zum Ein- und Ausschalten des Ofens/Zurücksetzen einer Störungsmeldung/Verlassen des Menüs ohne Speicherung der Einstellung.

4. Taste +: Taste zum Erhöhen der eingestellten Temperatur. Verwenden Sie diese Taste, um durch das Menü zu blättern und Einstellungen zu ändern.

5. Taste -: Taste zum Verringern der eingestellten Temperatur Verwenden Sie diese Taste, um durch das Menü zu blättern und Einstellungen zu ändern.

6. Taste +: Taste zum Erhöhen der gewünschten Brennerstufe. Verwenden Sie diese Taste, um durch das Menü zu blättern und Einstellungen zu ändern.

7. Taste -: Taste zum Verringern der gewünschten Brennerstufe. Verwenden Sie diese Taste, um durch das Menü zu blättern und Einstellungen zu ändern.

4.2 NORMALES INBETRIEBNAHMEVERFAHREN

D

Der Brennertopf muss vor jedem Einschalten gereinigt werden. Wenn die Timer-Funktion verwendet wird, muss der Brennertopf vor dem automatischen Einschalten gereinigt werden.

16

Das normale Inbetriebnahmeverfahren umfasst die folgenden Schritte:

1. Sorgen Sie dafür, dass die Brennkammer leer und sauber ist.
2. Stellen Sie sicher, dass die Ofentür geschlossen ist.
3. Befüllen Sie den Brennstofftrichter mit hochwertigen Holz-Pellets.
4. Betätigen Sie die Taste ⏻ und halten Sie sie gedrückt, bis das Display „ontsteking start“ (Zündungsstart) anzeigt.
5. Das Abgasgebläse wird aktiviert, und nach wenigen Minuten beginnt der Schneckenantrieb damit, Pellets aus dem Brennstofftrichter in die Brennerkammer zu befördern, wo diese angezündet werden.
6. Wenn der Ofen die gewünschte Oberflächentemperatur erreicht hat, wird das Betriebsmenü auf dem Display angezeigt. Nun wird auch der Raumlüfter aktiviert.
7. Wenn der Modus SAVE (Speichern) aktiviert ist, wird der Ofen automatisch ausgeschaltet, wenn die eingestellte Temperatur erreicht wurde. Weitere Informationen zum Einstellen des Save-Modus finden Sie in Kapitel 4.9D.

4.3 AUSSERGEWÖHNLICHES INBETRIEBNAHMEVERFAHREN

Wenn der Ofen bei einer Zimmertemperatur von unter ca. 0° C eingeschaltet wird, oder wenn die Verbrennungsluft eine Temperatur von unter 0° C aufweist, kann das Einschaltverfahren abweichen.

Wenn das Zündungsverfahren bei solchen niedrigen Temperaturen nicht zu einem gut brennenden Feuer führt, zeigt das Display „geen ontsteking“ (Keine Entzündung) an.

Um das Feuer zu entzünden, müssen Sie „Kaminanzünderblöcke“ auf den Boden des Brennertopfs legen. Zünden Sie die Kaminanzünderblöcke mit einem Streichholz an und warten Sie 1 Minute, bevor Sie den Ofen gemäß dem „normalen Inbetriebnahmeverfahren“ einschalten, wie in Kapitel 4.2 beschrieben.

Wenn dieses Vorgehen nicht zu einem gut brennenden Feuer führt, müssen die Installationsparameter des Ofens von einem Fachmann geändert werden. Wenden Sie sich an einen durch Qlima autorisierten Installateur.

4.4 TEMPERATUR EINSTELLEN

Die gewünschte Raumtemperatur kann mit den Tasten - und + eingestellt werden (4 und 5). Die eingestellte Temperatur wird auf dem Display angezeigt. Die Temperatur kann zwischen 16° C und 40° C eingestellt werden.

4.5 WÄRMEABGABE DES OFENS ÄNDERN

Die Wärmeabgabe des Ofens kann mit den Tasten - und + eingestellt werden (6 und 7). Die eingestellte Wärmeabgabe wird auf dem Display angezeigt. Es stehen fünf Wärmeabgabestufen zur Verfügung, wobei P1 die niedrigste Stufe und P5 die höchste Stufe ist.

Der Ofen wählt automatisch die günstigste Wärmeabgabestufe und variiert in der Folge zwischen der eingestellten Wärmeabgabestufe und der Wärmeabgabestufe P1, so wie es die Wärmebelastung des Raums erfordert.

Wenn die Wärmeabgabestufe P3 eingestellt wurde, variiert der Ofen zwischen den Stufen P3 und P1. Falls doch eine höhere Wärmeabgabe gewünscht ist, können

4. 3 88 PROJ ON/OFF 1 2 TEMP TURBO SLEEP AUTO ICO 5. URBO - SLEEP - ECO gelte für Viola 80% and Delmara 88/125. 6.

Sie diese mithilfe der Bedientasten am Bedienpanel oder über die Fernbedienung manuell einstellen. Der Ofen variiert nun zwischen der neu eingestellten Wärmeabgabestufe und der Wärmeabgabestufe P1.

4.6 NORMALES AUSSCHALTVERFAHREN

Der Ofen kann ausgestaltet werden, indem Sie die Taste Ⓧ 3 drücken, bis „afkoelen gestart“ (Abkühlen Start) auf dem Display angezeigt wird. Während der Ausschaltphase wird die Förderung von Holz-Pellets in die Brennerkammer gestoppt. Das Abgasgebläse und der Raumlüfter laufen noch eine Weile lang nach, nachdem die Abkühlphase deaktiviert wurde.

4.7 FERNBEDIENUNG

Sie können die Fernbedienung wie folgt verwenden:

1. Zeigen Sie mit der Fernbedienung auf das Bedienpanel des Ofens.
2. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Signalempfänger am Ofen befinden.

1. ON/OFF (EIN/AUS): Verwenden Sie diese Funktion, um den Ofen ein- und auszuschalten.

1. TEMP: Verwenden Sie diese Tasten, um die gewünschte Temperatur einzustellen. Die Temperatur kann zwischen 7° C und 40° C eingestellt werden.

1. PROG: Wählen Sie die gewünschte Leistung:

Leistung 1 (on1)

Leistung 2 (on2)

Leistung 3 (on3)

Leistung 4 (on4)

Leistung 5 (on5)

Wenn die Batterien der Fernbedienung ersetzt werden müssen, drehen Sie die Fernbedienung um, sodass ihre Rückseite nach oben zeigt. Schieben Sie den Batteriefachdeckel von der Fernbedienung, wie in den Abbildungen 5 und 6 dargestellt. Ersetzen Sie die alten Batterien durch neue. Achten Sie dabei auf die Pole + und -. Verwenden Sie ausschließlich Knopfzellen des Typs CR2025. Werfen Sie Batterien nicht ins Feuer, da sie explodieren oder gefährliche Flüssigkeiten freisetzen könnten. Sofern Sie die Fernbedienung austauschen oder vernichten, entfernen Sie zuvor die Batterien und entsorgen Sie sie gemäß der gültigen Gesetzgebung, da Batterien umweltschädlich sind.

4.9 EINSTELLUNGSMENÜ

Das Einstellungsmenü umfasst die folgenden Optionen:

1. Einstellen von Uhrzeit und Datum einstellen („Set datum-tijd“)
2. Einstellen der Timer-Funktion („WEEK PROGRAMMA“, Wochenprogramm)
3. Einstellen des Thermostatmodus („THERMOSTAATMODUS“, Thermostatmodus)
4. Einstellen der Ofenparameter (in Prozent) („PARAMETER“) und Einstellen des „SAVE“-Modus
5. Störungsprüfung („ALARM LIJST“, Alarmliste)

D

18

1. Einstellen der gewünschten Sprache („SELECTEER TAAL“, Sprache wählen)
2. Einstellen des gewünschten Brennstoffs („SET PARAMETERS“, „PELLETS“)

Sie können das Einstellungsmenü aufrufen, indem Sie die Taste „Set“ (1) gedrückt halten, bis das Menü „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint. Mit der Taste „+“ (4) können Sie durch die verschiedenen Menüs blättern. Mit der Taste „-“ (5) können Sie rückwärts durch die verschiedenen Menüs blättern.

Wählen Sie das gewünschte Menü aus, in dem Sie Änderungen vornehmen möchten, indem Sie mit der Taste „+“ (4) zum jeweiligen Menü blättern und anschließend die Taste „Set“ (1) betätigen, um in diesem Menü Änderungen vorzunehmen.

4.9 A TAG, UHRZEIT UND DATUM EINSTELLEN.

1. Betätigen Sie die Taste „Set“ (1), bis der Tag, die Uhrzeit und das Datum auf dem Display angezeigt werden.
2. Mit den Tasten „+“ (6) und „-“ (7) können Sie auswählen, welche der drei Optionen geändert werden soll.
3. Mit den Tasten „+“ (4) und „-“ (5) können Sie die ausgewählte Option ändern.
4. Betätigen Sie die Taste „set“ (1), um die Änderungen zu speichern.

Wenn Sie nach dem Ändern von Einstellungen nicht auf die Taste „set“ (1) drücken, werden die Änderungen nicht gespeichert.

Wenn während der Änderung von Einstellungen eine Minute lang keine Taste betätigt wird, kehrt das Display automatisch zum Anfang zurück. Eventuelle Änderungen werden nicht gespeichert.

Falls nach dem Ändern von Daten die Taste Ⓧ (3) betätigt wird, kehrt das Display zum Anfang zurück, ohne dass die Änderungen gespeichert werden.

4.9 B TIMER-FUNKTION EINSTELLEN.

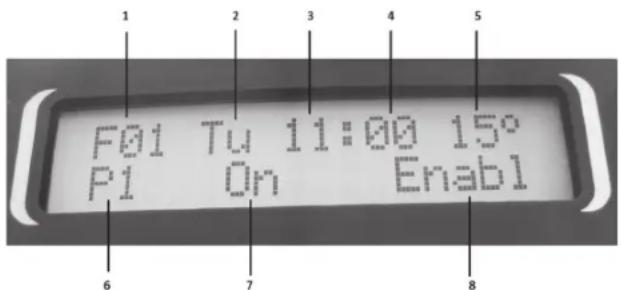

F01 Tu 11:00 15° P1 On Enabl 6 7 8

Display-Menü des Wochentimers.

1. Menü-Nummer der Timereinstellung. Es gibt 15 einzustellende Menüs.
2. Tag.
3. Zeit in Stunden
4. Zeit in Minuten
5. Gewünschte Raumtemperatur
6. Gewünschte Wärmeabgabestufe

D

19

1. Timer-Indikator ein/aus

„On“ (Ein) - Der Ofen wird am eingestellten Tag zur eingestellten Uhrzeit eingeschaltet.

„Off“ (Aus) - Der Ofen wird am eingestellten Tag zur eingestellten Uhrzeit ausgeschaltet.

1. Möglichkeit zur Einstellung, ob das Einstellungsmenü in der Timer-Funktion verwendet werden soll.

„Aan“ (Ein) - Der Ofen verwendet das Einstellungsmenü.

„No A“ (Nicht ein) - Der Ofen verwendet das Einstellungsmenü nicht.

Falls eines der 15 Timer-Menü nicht verwendet wird, muss dies in diesem Timer-Menü angegeben werden, indem der letzte Parameter „8“ programmiert wird (siehe Abbildung), und indem dieser Parameter von „aan“ (Ein) in „No A“ (Nicht A) geändert wird. Wird diese Änderung nicht ausgeführt, wird der Ofen auch zu der in diesem Timer-Menü eingestellten Uhrzeit/Datum ein- oder ausgeschaltet.

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.
2. Drücken Sie die Taste „+“ (4), bis „WEEK PROGRAMMA“ (Wochenprogramm) auf dem Display erscheint.
3. Betätigen Sie die Taste „set“ (1), damit die erste Einschalt-/Ausschalt-Uhrzeiteinstellung auf dem Display angezeigt wird (F01).
4. Der blinkende Parameter kann mit den Tasten + (4) und - (5) geändert werden.
5. Betätigen Sie die Taste + (6), um zum nächsten zu ändernden Parameter zu wechseln.
6. Nach der Änderung der Parameter müssen die geänderten Werte im ersten Timer-Einstellungsmenü (F01) gespeichert werden, indem Sie die Taste „set“ (1) betätigen. Das Display wechselt automatisch zum zweiten Timer-Einstellungsmenü (F02).
7. Wiederholen Sie die Schritte ab Punkt 4, sofern gewünscht, um weitere Einschalt-/Ausschaltzeiten einzustellen.
8. Sie können bis zu 15 Timer-Menüs einstellen.
9. Wenn alle 15 Timer-Menüs eingestellt und mit der Taste „set“ (1) gespeichert wurden, betätigen Sie die Taste ⏻ (3) einmal, um zum Betriebsmenü zurückzukehren.
10. Die Timer-Funktion muss nun noch aktiviert werden. Durch Betätigung der Taste „AUTO“ (2) erscheint der Text „manueel“ (manuell) oder „auto“ im Display.

„Auto“ = Der Ofen wird zu den im Timermenü eingestellten Zeiten ein- oder ausgeschaltet.

„Manueel“ (Manuell) = Die Timer-Funktion wird deaktiviert und der Ofen muss manuell ein- oder ausgeschaltet werden.

BEISPIEL FÜR DIE EINSTELLUNG DER TIMER-FUNKTION

Wir möchten, dass der Ofen automatisch von montags bis freitags um 08:30 Uhr auf Leistungsstufe P4 eingeschaltet wird. Die gewünschte Raumtemperatur beträgt 20°C.

D

20

#

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.
2. Drücken Sie die Taste „+“ (4), bis „WEEK PROGRAMMA“ (Wochenprogramm) auf dem Display erscheint.
3. Betätigen Sie anschließend die Taste „set“ (1), um das Timer-Menü F01 aufzurufen.
4. Der einzustellende Tag blinkt, um anzuzeigen, dass dieser nun geändert werden kann. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie diesen Parameter auf Montag („Ma).
5. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Die Stunden beginnen zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie die Stunde auf 8.
6. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Die Minuten beginnen zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie die Minuten auf 30.
7. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Die gewünschte Temperatur beginnt zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie die Temperatur auf 20° C.
8. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Die gewünschte Wärmeabgabe beginnt zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie die gewünschte Wärmeabgabe auf P4.
9. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Der Indikator „On/Off“ (Ein/Aus) beginnt zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie diesen Parameter auf „On“ (Ein).
10. Betätigen Sie die Taste + (6), um zum nächsten Parameter zu wechseln. Der Indikator für die Verwendung des Timer-Menüs „Aan of No A“ (Ein oder Nicht Ein) beginnt zu blinken. Betätigen Sie die Tasten + (4) oder - (5) und stellen Sie diesen Parameter auf „Aan“ (Ein).
11. Betätigen Sie die Taste „set“ (1), um die Einstellungen zu speichern und zum nächsten Timer-Menü F02 zu wechseln.
12. Ändern Sie die Parameter in den Timer-Menüs F02 bis F05 für die Tage Dienstag bis Freitag auf dieselbe Weise, wie oben beschrieben.
13. Da die Timer-Menüs F06 bis F15 nicht verwendet werden, muss der Parameter „Aan of No A“ (Ein oder Nicht Ein) auf „No A“ (Nicht Ein) gestellt werden.
14. Betätigen Sie die Taste „set“ (1), nachdem Sie die Parameter des Timer-Menüs F05 geändert haben, um die Änderungen zu speichern und zum Timer-Menü F06 zu wechseln.
15. Betätigen Sie mehrmals auf Taste „+“ (6), bis der Parameter 8 „No A“ (Nicht Ein) aufblinkt, und stellen Sie den Wert „No A“ (Nicht Ein) für Parameter 8 ein.
16. Wiederholen Sie diesen Schritt für die Timer-Menüs F07 bis F15.
17. Nachdem Sie das letzte Timer-Menü F15 auf "No A" (Nicht Ein) eingestellt haben, betätigen Sie die Taste „set“ (1), um die Änderung zu speichern. Betätigen Sie dann die Taste ⏻ (3), um zum Betriebsmenü zurückzukehren.

Wenn die Timer-Menüs F01 bis F15 nicht verwendet werden, wenn die Timer-Funktion benutzt wird, dann prüfen Sie, ob dieses Menü deaktiviert wurde.

1. Die Timer-Funktion muss nun im Betriebsmenü aktiviert werden. Betätigen Sie die Taste „AUTO“ (2), damit das Display „AUTO“ anzeigt.
2. Der Ofen wird nun von montags bis freitags jeden Tag mit den gewünschten Einstellungen eingeschaltet.

Wenn Sie für die Tage Montag bis Freitag die gleichen Einschalt-/Ausschalteinstellungen verwenden wie im obigen Beispiel, ist es auch möglich, nur ein Timer-Menü zu verwenden. Sie können bei der Tagesauswahl die Option „MV“ (Montag bis Freitag) auswählen. Bei gleichen Einstellungen für Wochenendtage können Sie die Option „ZZ“ (Samstag und Sonntag) auswählen.

Es stehen 15 Timer-Menüs zur Verfügung. Die nicht verwendeten Timer-Menüs müssen, sofern die Timer-Funktion genutzt wird, deaktiviert werden, indem der Parameter 8 (siehe Abbildung) auf „No A“ (Nicht A) gestellt wird.

4.9 C THERMOSTATMODUS EINSTELLEN

Diese Einstellung muss geändert werden, wenn ein externer Thermostat verwendet wird. Diese Funktion darf ausschließlich von einem autorisierten Techniker verwendet werden.

4.9 D OFENPARAMETER IN PROZENT EINSTELLEN / „SAVE“-MODUS EINSTELLEN

In diesem Menü kann der Ofen eingestellt werden. Die verfügbaren Parameter umfassen die Kapazität des Raumlüfters, die Kapazität des Abgasgebläses sowie die Zufuhr von Pellets. Die Parameter können in Prozent von - 25 % bis + 25 % eingestellt werden. Die Standardeinstellung ist 0 %. Der eingestellte Wert wird für jede Wärmeabgabestufe von P1 bis P5 übernommen.

Ändern Sie die Service-Parameter im Servicemenü niemals selbst. Dadurch erlischt die Garantie, und es können schwerwiegende Schäden am Ofen auftreten. Die Einstellung des Ofens darf ausschließlich von einem durch Qlima autorisierten Servicetechniker vorgenommen werden.

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.
2. Drücken Sie die Taste „+“ (4) mehrmals, bis „PARAMETERS“ (Parameter) auf dem Display erscheint.
3. Betätigen Sie die Taste „set“ (1), sodass „PELLETS LADEN“ auf dem Display erscheint.
4. Mit den Tasten „+“ (4) und „-“ (5) können Sie den eingestellten Wert erhöhen oder verringern.

Verringern des Werts: Es werden weniger Pellets zugeführt.

Erhöhen des Werts: Es werden mehr Pellets zugeführt.

1. Mit Taste „+“ (6) Können Sie zum nächsten einzustellenden Wert wechseln: "VENT. ROOKGAS" (Abgasgebläse).
2. Mit den Tasten „+“ (4) und „-“ (5) können Sie den eingestellten Wert erhöhen oder verringern.

Verringern des Werts: Das Abgasgebläse läuft langsamer.

Erhöhen des Werts: Das Abgasgebläse läuft schneller.

1. Mit Taste „+“ (6) Können Sie zum nächsten einzustellenden Wert wechseln: "VENT. LUCHT" (Raumlüfter).
2. Mit den Tasten „+“ (4) und „-“ (5) können Sie den eingestellten Wert

erhöhen oder verringern.

Verringern des Werts: Der Raumlüfter läuft langsamer.

Erhöhen des Werts: Der Raumlüfter läuft schneller.

1. Betätigen Sie die Taste „set“ (1), um den eingestellten Wert zu speichern.

2. Betätigen Sie die Taste ⏻ (3), um zum Betriebsmenü zurückzukehren.

SAVE-MODUS

Wenn diese Funktion aktiviert wird, wird der Ofen automatisch ausgeschaltet, sobald die Raumtemperatur die eingestellte Temperatur erreicht hat - zuzüglich des eingestellten Differenztemperaturbereichs. Der Ofen wird automatisch eingeschaltet, sobald die Raumtemperatur die eingestellte Temperatur hat - abzüglich des eingestellten Differenztemperaturbereichs.

Wenn der Ofen durch den SAVE-Modus ausgeschaltet wird, zeigt das Display den Text „ECO“ an.

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.
2. Drücken Sie die Taste „+“ (4) mehrmals, bis „PARAMETERS“ (Parameter) auf dem Display erscheint.
3. Betätigen Sie die Taste „set“ (1), sodass „PELLETS LADEN“ auf dem Display erscheint.
4. Drücken Sie die Taste „+“ (6) mehrmals, bis „Funz standby“ auf dem Display erscheint.
5. Wenn der Wert „OFF“ (Aus) lautet, ist der SAVE-Modus deaktiviert.
6. Mit den Tasten „+“ (4) und „-“ (5) kann ein Differenzwert von 3° C bis 10° C eingestellt werden.
7. Wählen Sie den gewünschten Differenzwert und betätigen Sie anschließend die Taste „set“ (1), um den eingestellten Wert zu speichern.
8. Betätigen Sie die Taste ⏻ (3), um zum Betriebsmenü zurückzukehren.
9. Der SAVE-Modus wurde nun aktiviert.

DIFFERENZTEMPERATUR

Die Differenztemperatur ist die Differenz in Grad in Bezug auf die eingestellte Temperatur. Beispiel: Die eingestellte Temperatur beträgt 20°C und die eingestellte Differenztemperatur beträgt 3°C. Der Ofen wird nun bei einer Raumtemperatur von 23°C ausgeschaltet, und er wird bei einer Temperatur von 17°C wieder eingeschaltet.

SAVE-MODUS AUSSCHALTEN

1. Schalten Sie den Ofen aus und wiederholen Sie die obengenannten Schritte.
2. Stellen sie den Parameter mit der Taste „5“ auf „OFF“ (Aus).
3. Betätigen Sie anschließend die Taste „set“ (1), um die Änderungen zu speichern.
4. Der SAVE-Modus wurde nun deaktiviert.

4.9 E STÖRUNGEN PRÜFEN

Mit der Funktion „ALARM LIJST“ (Alarmliste) können Sie die letzten 10 Störungen auslesen.

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.

D

23

1. Drücken Sie die Taste „+“ (4) mehrmals, bis „ALARM LIJST“ (Alarmliste) auf dem Display erscheint.
2. Betätigen Sie die Taste „set“ (1). Die zuletzt aufgetretene Störung wird angezeigt.
3. Mit den Tasten „+“ (6) und „-“ (7) können die letzten 10 aufgetretenen Störungen aufgerufen werden.
4. Betätigen Sie die Taste ⏻ (3), um zum Betriebsmenü zurückzukehren.

4.9 F GEWÜNSCHTE SPRACHE EINSTELLEN

Mit der Funktion „SELECTEER TAAL“ (Sprache auswählen) können Sie die gewünschte Sprache auswählen.

Die folgenden Sprachen sind verfügbar: Italienisch, Englisch, Französisch, Deutsch, Spanisch, Griechisch und Niederländisch.

1. Drücken Sie die Taste „set“ (1), bis „SET DATUM-TIJD“ (Datum-Uhrzeit einstellen) auf dem Display erscheint.
2. Drücken Sie die Taste „+“ (4) mehrmals, bis „SELECTEER TAAL“ (Sprache auswählen) auf dem Display erscheint.
3. Mit den Tasten „+“ (6) und „-“ (7) können Sie die gewünschte Sprache auswählen.
4. Betätigen Sie die Taste „set“ (1), um die eingestellte Sprache zu speichern.
5. Betätigen Sie die Taste ⏻ (3), um zum Betriebsmenü zurückzukehren.

4.9 G GEWÜNSCHTEN BRENNSTOFF EINSTELLEN

Diese Funktion darf ausschließlich von einem autorisierten Techniker verwendet werden.

4.10 KINDERSICHERUNG EINSTELLEN

Der Ofen verfügt über eine Kindersicherung. Wenn Sie die Kindersicherung aktivieren, werden alle Bedientasten gesperrt.

KINDERSICHERUNG AKTIVIEREN

Halten Sie die Tasten „-“ (5) und „-“ (7) 20 Sekunden lang gleichzeitig gedrückt, bis ein Piepton zu hören ist und die Meldung „key lock activated“ (Sperre aktiviert) auf dem Display angezeigt wird. Die Kindersicherung ist nun aktiviert.

KINDERSICHERUNG DEAKTIVIEREN

Halten Sie die Tasten „-“ (5) und „-“ (7) 20 Sekunden lang gleichzeitig gedrückt, bis ein Piepton zu hören ist und die Meldung „key lock deactivated“ (Sperre deaktiviert) auf dem Display angezeigt wird. Die Kindersicherung ist nun deaktiviert.

5. PELLETS IN DEN PELLETTRICHTER FÜLLEN

5.1 BRENNSTOFF

Verwenden Sie keine anderen Brennstoffe als die beschriebenen Holz-Pellets. Andere Brennstoffe, wie zum Beispiel Holzabfälle mit Leim und/oder Lösungsmitteln, Holzabfälle im Allgemeinen, Karton, flüssige Brennstoffe, Alkohol, Petroleum, Benzin, Abfälle oder Müll usw. sind verboten.

Auf dem Markt sind verschiedene Pellets in unterschiedlichen Qualitätsstufen und mit unterschiedlichen Eigenschaften erhältlich. Pellets mit schlechter Qualität ha-

ben einen negativen Einfluss auf das Brennverhalten und die Verschmutzung des Ofens und können im schlimmsten Fall zu gefährlichen Situationen führen.

Durch die Verwendung der falschen Holz-Pellets (schlechte Qualität oder anderer Durchmesser als angegeben) können Schäden am Ofen auftreten. Schäden am Ofen durch falsche Pellets sind von der Garantie nicht abgedeckt.

Verwenden Sie ausschließlich Holz-Pellets mit guter Qualität und mit einem Durchmesser von 6 mm sowie einer Höchstlänge von 30 mm. Auf dem Markt sind verschiedene Sorten Pellets in unterschiedlichen Qualitätsstufen und mit unterschiedlichen Eigenschaften erhältlich. Pellets mit guter Qualität können Sie wie folgt erkennen:

• Durchmesser 6 mm.
• Höchstlänge 30 mm.
• Gut gepresst, keine Leim-, Harz- oder Additivreste.
• Glänzende und glatte Oberfläche.
• Gleichmäßige Länge und geringer Staubgehalt
• Restwasseranteil: < 10 %
• Aschegehalt: < 0,5%
• Pellets mit guter Qualität sinken im Wasser.

- Holz-Pellets gemäß 6 mm DIN+ / Ö-Norm+ / EN+ oder gleichwertig.

Im Allgemeinen können Sie schlechte Brennstoffe für diesen Ofen wie folgt erkennen:

• Anderer Durchmesser als die geforderten 6 mm und/oder unterschiedliche Durchmesser
• Unterschiedliche Längen, mehr kurze Pellets
• Oberfläche mit vertikalen und/oder horizontalen Rissen
• Hoher Staubgehalt
• Oberfläche glänzt nicht
• Schwimmt im Wasser

Schlechte Brennstoffe können möglicherweise führen zu:

• schlechtem Brennverhalten
• häufigem Verstopfen der Brennkammer
• erhöhtem Pelletverbrauch
• geringer Wärmeabgabe und geringer Effizienz
• Verschmutzung des Sichtglases
• mehr Asche und nicht verbrannte Pellets
• hohe Unterhaltskosten

Auch wenn gute, genormte Pellets verwendet werden, sind Unterschiede bezüglich der Verfeuerungsdauer, der Aschebildung und der Rußbildung normal. Falls andere Pellets verwendet werden als bei der Erstinbetriebnahme muss der Ofen erneut durch einen von Qlima autorisierten Servicetechniker eingestellt werden.

Lagern Sie und transportieren Sie die Pellets in absolut trockener Umgebung. Holz-Pellets können deutlich anschwellen, wenn sie in Kontakt mit Wasser kommen.

D

25

Mehr Informationen zu Pellets erhalten Sie von Ihrem Qlima-Händler oder von einem durch Qlima autorisierten Installateur.

5.2 PELLETTRICHTER BEFÜLLEN

Öffnen Sie den Deckel des Pellettrichters an der Oberseite des Ofens und befüllen Sie den Trichter vorsichtig zu 3/4 mit Pellets. Stellen Sie sicher, dass keine Pellets in den Ofen fallen. Schließen Sie dann den Deckel.

Berühren Sie niemals bewegliche Komponenten innerhalb des Pellettrichters. Um die Gefahr zu vermeiden, dass Sie bewegliche Komponenten innerhalb des Pellettrichters berühren, sollten Sie den Ofen stets vollständig ausschalten, indem Sie den Netzstecker von der Steckdose abziehen.

Falls der Trichter im Betrieb nachgefüllt werden muss, stellen Sie sicher, dass die Pellets und/oder der Pelletsack nicht mit heißen Komponenten des Ofens in Berührung kommen, da dies zu gefährlichen Situationen führen kann. Stellen Sie sicher, dass Sie niemals rotierende Komponenten im Pellettrichter berühren.

6. WARTUNG

Aufgrund der Wärme, der Asche und den Rückständen, die bei der Verfeuerung von Brennstoffen entstehen, sind eine regelmäßige Reinigung und Wartung durch den Endnutzer sowie durch einen autorisierten Techniker erforderlich. Die regelmäßige Reinigung des Ofens spielt eine wichtige Rolle für die Sicherheit und die Effizienz des Ofens und sie verlängert die Lebensdauer des Ofens. Verwenden Sie keine Stahlwolle, Hydrochlorid oder andere beißende, aggressive oder scheuernde Produkte für die Reinigung der Innen- und Außenflächen des Ofens. Insbesondere nach längerem Nichtgebrauch müssen der Ofen und das Schornsteinsystem auf Verstopfungen kontrolliert werden.

6.1 DURCH DEN (END-)NUTZER AUSZUFÜHRENDE WARTUNGSARBEITEN

Führen Sie nur dann Wartungsarbeiten am Ofen aus, nachdem Sie sichergestellt haben, dass der Ofen von innen und von außen vollständig abgekühlt ist,

Ziehen Sie vor dem Beginn der Wartungsarbeiten stets den Netzstecker des Ofens von der Steckdose ab.

D

26

AufgabeHäufigkeit
Ofen von außen reinigen Alle zwei Wochen
Sichtfenster reinigen Vor jedem Einschalten	Auch beim Einschalten mittels Timer-Funktion
Brennertopf reinigen Vor jedem Einschalten	Auch beim Einschalten mittels Timer-Funktion
Ascheschublade reinigen Wenn die	Ascheschublade voll ist sowie vor jedem Einschalten Auch beim Einschalten mittels Timer-Funktion
Wärmetauscher reinigen Täglich
Feuerherd reinigen Alle zwei Wochen
Dichtung der Feuertür prüfen Zweimal pro Jahr, das erste Mal zu Beginn der Heizsaison und/oder wenn 2.500 kg Pellets verfeuert wurden
Pellettrichter und Förderschnecke reinigen	Einmal pro Monat und/oder wenn 2.500 kg Pellets verfeuert wurden
Pellet-Zufuhrschacht reinigen Einmal pro Woche

6.2 OFEN VON AUSSEN REINIGEN

Reinigen Sie die Außenflächen des Ofens mit (heißem) Wasser und Seife. Verwenden Sie keine scheuernden oder lösemittelhaltigen Reinigungsmittel. Andernfalls könnten die Farbschicht und die Oberfläche des Ofens beschädigt werden.

6.3 SICHTSCHEIBE REINIGEN

Das Sichtglas der Ofentür muss vor jedem Einschalten gereinigt werden, um ein Einbrennen von Aschepartikeln und Ruß zu vermeiden.

Das Glas ist hitzebeständig, kann aber bei schnellen Temperaturveränderungen platzen. Lassen Sie das Sichtfenster deshalb vollständig abkühlen, bevor Sie sie reinigen. Verwenden Sie normalen Glasreiniger und Putztücher.

Reinigen Sie das Glas nur dann, wenn der Ofen vollständig abgekühlt ist!

6.4 BRENNERTOPF UND ASCHESCHUBLADE REINIGEN

Der Brennertopf und die Ascheschublade müssen vor jedem Einschalten gereinigt werden.

1. Nehmen Sie den Brennertopf und die Ascheschublade aus der Brennerkammer. Siehe Abbildungen 7 & 8.
2. Reinigen Sie die Ascheschublade.
3. Reinigen Sie den Brennertopf und das zugehörige Gitter mit einer Bürste oder einem Staubsauger. Wenn die Öffnungen des Gitters verstopft sind, verwenden Sie ein spitzes Instrument, um die Öffnungen freizumachen (siehe Abbildung 8).
4. Reinigen Sie den Bereich unter dem Brennertopf sowie den Bereich unter der Ascheschublade mit einem Staubsauger.

D

27

Offene Öffnungen und ein sauberes Gitter der Brennerkammer sind äußerst wichtig für eine gute Verfeuerung der Pellets.

1. Setzen Sie den Brennertopf und die Ascheschublade wieder in den Ofen ein. Stellen Sie sicher, dass der Brennertopf richtig eingesetzt wurde. Stellen Sie sicher, dass die große Öffnung am Zündstab positioniert wurde (wie in Abbildung 9 dargestellt). Falls der Brennertopf nicht korrekt eingesetzt wurde, kann der Ofen nicht gezündet werden.

6.5 FEUERHERD REINIGEN

Reinigen Sie zunächst den Wärmetauscher.

1. Entfernen Sie den Brennertopf und die Ascheschublade.
2. Entfernen Sie beide Wärmetrennwände auf der linken und rechten Seite (Abbildungen 10 und 11). Lösen Sie dazu die beiden Schrauben an der Rückseite des Feuerherds. Nehmen Sie anschließend die beiden Wärmetrennwände aus dem Ofen. Siehe Abbildungen 12, 13 & 14.
3. Entfernen Sie die mittlere Wärmetrennwand und anschließend die obere Wärmetrennwand, siehe Abbildungen 15 und 16.
4. Entfernen Sie die Bodentrennwand. Verwenden Sie einen Schraubendreher (Abbildungen 17 und 18).
5. Reinigen Sie die Brennerkammer mit einem Staubsauger, siehe Abbildungen 19, 20 en 21.
6. Setzen Sie die Feuertrennwände nach der Reinigung in umgekehrter Reihenfolge wieder ein.

6.6 DICHTUNG DER FEUERTÜR PRÜFEN

Kontrollieren Sie mindestens zwei Mal pro Jahr, das erste Mal vor dem Beginn der Heizsaison, die Dichtung der Feuertür auf Lecks und Schäden. Lassen Sie die Türdichtung durch einen von Qlima autorisierten Techniker austauschen, falls erforderlich. Verwenden Sie ausschließlich Originalersatzteile von Qlima.

6.7 PELLETTRICHTER UND FÖRDERSCHNECKE REINIGEN

Reinigen Sie den Pellettrichter und die Förderschnecke einmal pro Monat.

1. Entfernen Sie das Schutzgitter aus dem Pellettrichter.
2. Leeren Sie den Pellettrichter.
3. Reinigen Sie den Pellettrichter und den sichtbaren Teil der Förderschnecke mit einem Staubsauger (Abbildungen 22 und 23).
4. Setzen Sie das Schutzgitter wieder ein.
5. Befüllen Sie den Trichter mit Pellets.

6.8 PELLET-ZUFUHRSCHACHT REINIGEN

Reinigen Sie den Pellets-Zufuhrschacht einmal pro Woche mit einer harten runden Bürste (Abbildung 24). Der Zufuhrschaft befindet sich in der Brennerkammer des Ofens. Im Zufuhrschaft kann sich Kreosot bilden. Dadurch kann der Zufuhrschacht stark verschmutzt und mit Pellets verstopft werden.

D

28

6.9 DURCH AUTORISIERTEN TECHNIKER AUSZUFÜHRENDE WARTUNGSARBEITEN

AufgabeHäufigkeit
Allgemeine professionelle Inspektion und Wartung des Ofens (und des Rauchkanals)	Zweimal pro Saison, das erste Mal zu Beginn der Heizsaison und/oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Schornstein/Abgassystem reinigen/fegen	Zweimal pro Saison, das erste Mal zu Beginn der Saison
Austausch von Komponenten, die nicht in dieser Gebrauchsanweisung aufgeführt sind	Wenn Schäden festgestellt werden
Anschluss des Ofens an den Schornstein/den Rauchkanal kontrollieren	Zweimal pro Saison, das erste Mal zu Beginn der Heizsaison und/oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Alle anderen Wartungsaktivitäten, die in dieser Gebrauchsanweisung nicht explizit aufgeführt sind	Einmal pro Saison, das erste Mal zu Beginn der Saison
Raumlüfter/Abgasgebläse reinigen	Zweimal pro Saison, das erste Mal zu Beginn der Heizsaison und/oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Den Ofen von innen und von außen reinigen	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Pellet-Schraubenreduktor schmieren	Einmal pro Saison, am Ende der Heizsaison
Rauchkammer reinigen Einmal pro	Saison, am Ende der Heizsaison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Zundelement kontrollieren	Einmal pro Saison
Wärmetauscher luftseitig reinigen	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Wärmetauscher abgasseitig reinigen	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Elektrikkomponenten, wie z. B. PCB, die Verkabelung, die Sensoren und die Sicherungen, kontrollieren	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Silikonschläuche des Drucksensors kontrollieren	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Türdichtung kontrollieren und aus-tauschen, falls erforderlich	Zweimal pro Saison, das erste Mal zu Beginn der Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Ofen auf allen fünf Brennerstufen testen	Einmal pro Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt
Sicherungen testen Einmal pro Saison	Saison oder nach 1.200 Brennstunden, wenn der Ofen „SERV“ anzeigt

(*) Die angegebene Häufigkeit ist die Mindesthäufigkeit. Die örtliche Gesetzgebung und/oder Ihre Versicherungspolice können Vorrang haben, je nachdem, welche strenger ist. Bei intensivem Gebrauch des Ofens muss der Schornstein häufiger gereinigt werden.

7. TECHNISCHE WARTUNG UND ORIGINALERSATZTEILE

Bevor ein Ofen die Fabrik verlässt, wird er zunächst sorgfältig geprüft und in Betrieb genommen. Eventuelle Reparaturen oder Inbetriebnahmeaktivitäten, die während oder nach der Installation erforderlich werden, müssen durch einen durch Qlima autorisierten Heiztechniker vorgenommen werden. Originalersatzteile sind

D

ausschließlich über unsere Technischen Servicecenter und autorisierte Händler erhältlich.

Wenn Sie Ihren Händler, das Technische Servicecenter oder einen autorisierten Heiztechniker kontaktieren, sollten Sie die Modell- und Seriennummer zur Hand haben.

Verwenden Sie ausschließlich Originalersatzteile von Qlima. Bei Verwendung anderer Komponenten, die nicht Originalersatzteile von Qlima sind, erlischt die Garantie.

8. PROBLEMBEHEBUNG

8.1 STÖRUNGSLISTE

1. Ein Fehlercode kann zurückgesetzt werden, indem Sie die Taste „3“ drei Sekunden lang gedrückt halten. Ein langer Piepton ist zu hören, und das Display zeigt den Text „BRENNERKAMMER REINIGEN“ an.
2. Anschließend müssen Sie die Tasten 1 und 3 gleichzeitig drei Sekunden lang gedrückt halten. Ein langer Piepton ist zu hören, und das Display zeigt den Text „ABKÜHLEN GESTARTET“ oder „OFEN AUS“ (Ofen aus) an.

Immer dann, wenn das Display „ABKÜHLEN GESTARTET“ anzeigt, laufen das Abgasgebläse und der Raumlüfter noch weiter, um den Ofen abzukühlen. Der Ofen wechselt nun in die Abkühlphase. Nach der Abkühlphase können Sie den Ofen mit der Taste 3 erneut einschalten. „ZÜNDUNG START“ wird auf dem Display angezeigt.

Sofern auf dem Display „OFEN AUS“ angezeigt wird, dann ist der Ofen bereits abgekühlt und der Ofen kann mit der Taste „3“ direkt wieder eingeschaltet werden.

Wenn die Störung nach dem Einschalten erneut auftritt, wenden Sie sich an Ihren Händler.

DISPLAY-ANZEIGE:
Fehlercode Nr. 01Keine Zündung Nur während des Einschaltens möglich	Der Ofen hat während der Startphase seine Mindesttemperatur nicht erreicht.	Der Zündmechanismus ist defekt.
		Die Außentemperatur ist zu niedrig.
		Die Holz-Pellets sind feucht.
		Die elektronische Leiterplatte ist defekt.
		Der Pellet-Behälter ist leer.
		Der Brennertopf oder die Brennerkammer sind verschmutzt.
		Der Motor der Pellet-Förder-schnecke ist defekt.
		Die Verbrennungsluft reicht für das Feuer nicht aus.
		Die Holz-Pellets weisen keine ausreichende Qualität auf.
		Die Förderschnecke ist blockiert.
		Der Temperatursensor ist defekt.

D

30

Fehlercode Nr.05Keine Pellets.	Die Temperatur der Brennerkammer ist während des Betriebs zu niedrig.	Der Pellet-Behälter ist leer.
		Das Abgasgebläse ist defekt, sodass eine schlechte Verbrennung erfolgt.
		Der Motor der Pellet-Förder-schnecke ist defekt.
		Die Förderschnecke ist blockiert.
		Der Temperatursensor ist defekt.
		Die Holz-Pellets weisen keine ausreichende Qualität auf.
		Der Brennertopf oder die Brennerkammer sind verschmutzt.
		Die Holz-Pellets sind feucht.
		Die elektronische Leiterplatte ist defekt.
		Die Verbrennungsluft reicht für das Feuer nicht aus.
Fehlercode Nr.06All. Druck-Therm	Der Druckschalter des Thermostats wird während des Betriebs ange-sprochen.	Der Schornstein ist verschmutzt.
		Der manuelle Thermostat an der Rückseite des Ofens wird angesprochen. Setzen Sie den Thermostat zurück, indem Sie die schwarze Abdeckkappe losdrehen und den weißen Reset-Knopf betätigen.
Fehlercode Nr.08Stromstörung	Die Spannungsver-sorgung des Ofens ist ausgefallen, wurde aber wieder hergestellt.	Reinigen Sie die Brennerkammer und starten Sie den Ofen erneut.
Fehlercode Nr.09All. Motor Rauch def.	Die Drehzahl des Abgas-gebläses ist geringer als die Mindestdrehzahl.	Das Abgasgebläse ist defekt.
		Der Drehzahlsensor des Abgasge-bläses ist defekt.
		Die Leiterplatte ist defekt.
Fehler-code Nr. 10Temp. Abgas hoch	Die Temperatur der Lei-terplatte ist zu hoch.	Der Ofen ist stark verschmutzt.
		Der Sensor der Leiterplatte ist defekt.
		Die Leiterplatte ist defekt.
„Reinig Vuurkorf"(Feuerkorb reinigen)	wird nach dem zurückset-zen der Störung ange-zeigt.	Dies sind keine Störungen, son-dern Hinweise zum Status des Ofens.
Wartung Der Ofen muss gewartet werden.
Zündung wartet	Der Ofen kann noch nicht gestartet werden, da er sich in der Abkühlphase befindet.
Eco-Stopp Der Ofen wird automa-tisch ausgeschaltet, da der SAVE-Modus aktiviert ist und die eingestell-te Temperatur erreicht wurde.

9. PRODUCT FICHE

Name des Lieferanten oder der Marke Qlima Qlima Qlima
Modell		Viola 85-2S-line	Viola 100-2S-line	Ronda 88S-line
Energieefficiëntieklasse A+ A+ A+
Ofentyp Holz-Pellets Holz-Pellets Holz-Pellets
Direkte Wärmeabgabe (*) kW 7,7 8,7 8,7
Indirekte Wärmeableitung 0,0 0,0 0,0
Energieeffizienzindex 127 125	125
Stromverbrauch (Zündung/normaler Betrieb)	W	290 / 60	290 / 60	290 / 90
Anschlussspannung	V/Hz	230/-50	230/-50	230/-50
Nützliche Effizienz bei Nennkapazität / reduzierter Kapazität (*)	%	90,6 / 94	88,9 / 94	88,9 / 94
Weitere Vorsichtsmaßnahmen im Zusammenhang mit der Montage, Installation oder Wartung der örtlichen Raumheizung		Siehe Handbuch	Siehe Handbuch	Siehe Handbuch
CO-Gehalt bei 13 % O_2 , Nennkapazität/ verringerte Kapazität (*)	%	0,006 / 0,009	0,008 / 0,009	0,008 / 0,009
Durchschnittlicher Partikelgehalt bei 13 % O_2	mg/ Nm^3	13	15	15
Vor dem Abzug bis**	m^3	225	250	250
Durchmesser der Abgasableitung	mm	80	80	80
Abgastemperatur bei normaler Kapazi- tät/verringerter Kapazität	°C	132,4 / 69,9	153,7 / 69,9	153,7 / 69,9
Erforderlicher Schornsteinsog	Pa	13	13	13
Stickklappe für Schornstein erforderlich		Optional***	Optional***	Optional***
Kann an Schornsteinkombination mit Rauchkanal angepasst werden		Nein	Nein	Nein
Brennstofftyp		∅ 6 mm DIN+/Önorm+/EN+	∅ 6 mm DIN+/Önorm+/EN+	∅ 6 mm DIN+/Önorm+/EN+
Nennlänge/-durchmesser des Brennstoffs	mm	30 / 06	30 / 06	30 / 06
Fassungsvermögen des Pellettrichters	kg	15	15	15
Autonomie (min.-max.)	Std.	8,4 - 20,7	7,3 - 20,7	7,3 / 20,7
Hauptbeleuchtungsschacht Ja	Ja	Ja
Rezirkulationslüfter		Ja	Ja	Ja
Luftfilter		Nein	Nein	Nein
Nettogewicht	kg	68	68	82

(*) Gemäß EN 14785.
(**) Nur als Indikation, variiert je nach Land/Region.
(***) Durch einen autorisierten, qualifizierten Techniker zu bestimmen.

10. GARANTIEBESTIMMUNGEN

Für Ihren Ofen gilt eine Garantie von 24 Monaten ab Kaufdatum. Innerhalb dieses Zeitraums werden alle Material- und Produktionsfehler gemäß den folgenden Bedingungen kostenlos repariert:

1. Wir lehnen ausdrücklich jegliche anderweitige Haftung für Schäden, einschließlich Folgeschäden, ab.

2. Mögliche Reparaturen oder ein möglicher Austausch von Komponenten inner-

D

32

halb der Garantielaufzeit führen nicht zu einer Verlängerung der Garantielaufzeit.

1. Die Garantie erlischt, sofern Veränderungen am Ofen vorgenommen werden, sofern keine Originalersatzteile verwendet werden oder sofern der Ofen durch Dritte repariert wird.
2. Komponenten, die normalem Verschleiß unterliegen oder eine kürzere Lebens - dauer als die oben angegebene Garantielaufzeit aufweisen, wie Dichtungen, feuerbeständige Fütterungen, Glas*/Sichtglas*, farbige Details und Keramik usw. sind von der Garantie nicht abgedeckt.
3. Die Garantie ist ausschließlich nach Vorlegen des Originalkaufbelegs mit Datum, an dem keine Veränderungen vorgenommen wurden, gültig.
4. Die Garantie gilt nicht für Schäden, die durch Handlungen entstehen, die nicht im Einklang mit Gebrauchsanweisungen in dieser Gebrauchsanleitung stehen, die aus Nachlässigkeit und durch den Gebrauch des falschen Brennstoffs entstehen. Der Gebrauch des falschen Brennstoffs kann gefährlich sein**.
5. Die Transportkosten und das beim Transport des Ofens oder von Komponenten entstehende Risiko gehen stets zu Lasten des Käufers.
6. Die Garantie ist ausschließlich dann gültig, wenn der Ofen durch einen durch Qlima autorisierten Fachmann installiert wurde und wenn das unterzeichnete Protokoll der Inbetriebnahme vorgelegt werden kann.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, zunächst die Gebrauchsanleitung sorgfältig zu lesen. Falls Sie darin keine Lösung zu Ihrem Problem finden, wenden Sie sich an Ihren Händler oder an den Installateur.

* Das Sichtglas des Ofens ist hitzebeständig und hält höheren Temperaturen stand, als im Ofen auftreten können. Dies bedeutet, dass Schäden am Sichtglas des Ofens ausschließlich durch Ursachen entstehen können, die nicht in der Verantwortung des Herstellers/Händlers liegen können. Schäden am Sichtglas sind deshalb nicht von der Garantie abgedeckt.
** Hochentzündliche Stoffe können zu unkontrollierbaren Bränden führen, wobei Flammen aus dem Ofen austreten können. Sollte dies geschehen, dann versuchen Sie niemals, den Ofen an einen anderen Ort zu stellen, sondern schalten Sie ihn sofort aus. Verwenden Sie bei Bedarf einen Feuerlöscher des Typs B: einen Kohlendioxid- oder Pulverlöscher.

Werfen Sie elektrische Apparate niemals in den Hausmüll, sondern entsorgen Sie sie am dafür vorgesehenen Ort. Wenden Sie sich an Ihre örtlichen Behörden, um Informationen zur Entsorgung des Apparats zu erhalten. Wenn elektrische Apparate auf einer Deponie entsorgt werden, können gefährliche Stoffe ins Grundwasser oder in die Nahrungskette gelangen, was gesundheitsbeeinträchtigende Folgen haben kann. Beim Austausch alter Apparate durch neue Apparate ist der Lieferant gesetzlich verpflichtet, den alten Apparat ohne Zusatzkosten zwecks Entsorgung abzutransportieren. Werfen Sie Batterien nicht ins Feuer, da sie explodieren oder gefährliche Flüssigkeiten freisetzen könnten. Sofern Sie die Fernbedienung austauschen oder vernichten, entfernen Sie zuvor die Batterien und entsorgen Sie sie gemäß der gültigen Gesetzgebung, da Batterien umweltschädlich sind.

11. KONFORMITÄTSERKLÄRUNG

Konformitätserklärung

CE

Wir, PVG Holding B.V.

Kanaalstraat 12c,

5347 KM Oss, Niederlande,

erklären hiermit:

Dass die untenstehenden Produkte in ihrer Konzeption und Ausführung die entsprechenden grundlegenden Sicherheits- und Gesundheitsanforderungen der folgenden EU-Richtlinien erfüllt:

Produktbeschreibung: Heizgerät für Wohnräume

Heizung durch Holz-Pellets

Marke: Qlima

Typenbezeichnung des Produkts: Viola 85-2 S-line, Viola 100-2 S-line, Ronda 88

S-line

Anwendbare EG-Richtlinien: Niederspannungsrichtlinie (NSR)

2014/35/EC

Elektromagnetische Verträglichkeit

2014/30/EC

RoHS-Richtlinie

2011/65/EC, 2015/863/CE, 2017/2102/CE

EC energy labelling

2015/1185/EC

Ecodesign

2009/125/CE

Typ		Thermischer Wirkungsgrad %	Kapazität kW	Durchschnittlicher Partikelgehalt bei 13% O^2 mg/Nm ^3
Viola 85-2 S-line	Nominal	90,6 7,7 13
Viola 100-2 S-line	Nominal	88,9 8,7 13
Ronda 88 S-line	Nominal	88,9 8,7 15

Angewandte harmonisierte

Normen:

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 + A1:2021

EN 61000-3-3:2013 + A1:2019

EN 60335-1:2012+AC:2014+A11:2014+A13:2017+

A1:2019+A2:2019+A14:2019

EN 60335-2-102:2016

ETSI EN 301 489-1 v2.2.3

ETSI EN 301 489-17 v3.2.1

ETSI EN 300 328 v2.2.2

IEC 63000:2018

EN 62311:2008

IEC 63000:2018

EN 62311:2008

D

34

Ergebnisse bestätigt durch

Prüfinstitut TüV Rheinland Energie GmbH

Datum: 16.06.2020

Unterschrift des Unterzeichnungsbefugten:

J.O.S. Groenevelt

6.4 NETTOYER L'ÂTRE ET CENDRIER

8. PANNES ET SOLUTIONS

8.1 LISTE DES PANNES

organisme de contrôle : TüV Rheinland Energie und Umwelt GmbH

Date: 16-06-2020
