BEDIENUNGSANLEITUNG GSE 2701 Güde

DEUTsCH Bittie lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfaltig durch.

TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG | GEWAHRLEISTUNG 18

English

TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE 24

Français

CARACTERISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SECURITÉ | ENTRETIEN | GARANTIE 30

Italiano

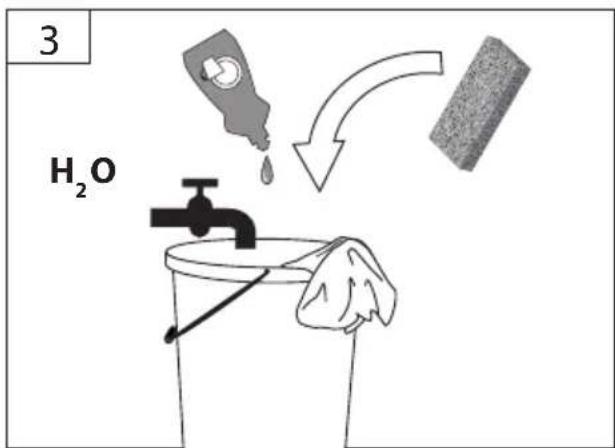

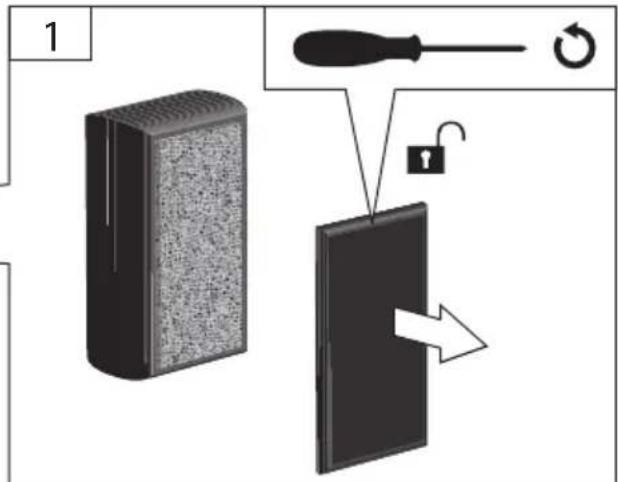

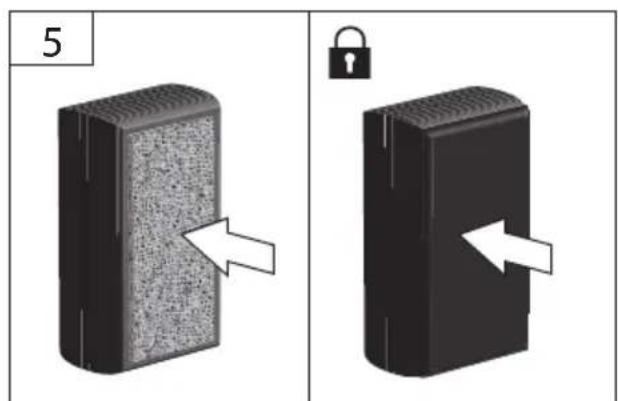

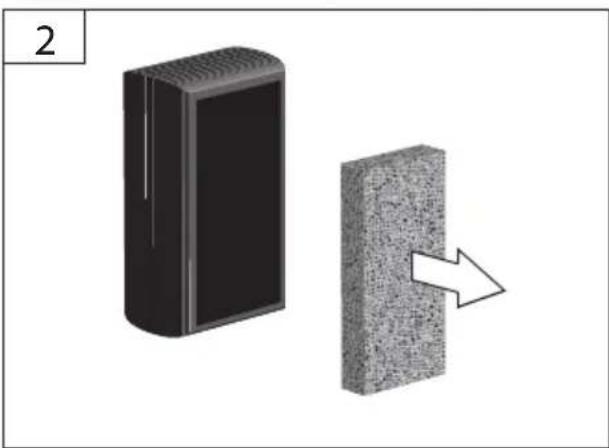

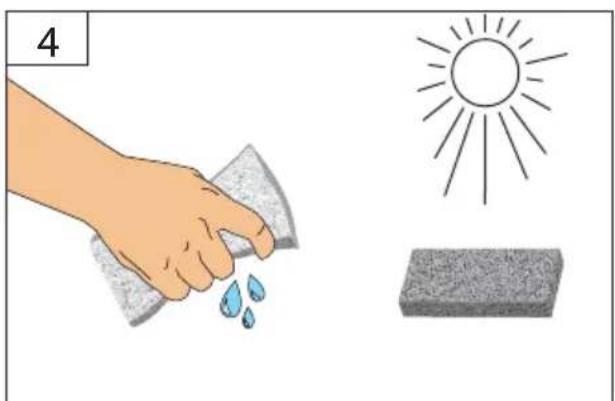

DE Reinigung/Wartung

GB Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Cisteni/ Udrzba
SK cistenie/udrzba
HU Tisztlas / Karbantartas

SI Cišcenje/Vzdrževanje
HR Ciścenje / Održavanje
BG YnCTeHe/NoDpBxxKa
RO Curatare/Intretinere
BA Ciścenje / Održavanje
PL Czyszczenie / konserwacja
ES Limpieza/Mantenimiento

4

15-18

DE Transport/Lagerung

GB transport/storage
FR Transport/Stockage
IT Trasporto / Stoccaggio
NL Transport/Bewaring
CZ Preprava/Ulozeni
SK Transport/Ulozenie
HU Szallitas/Tarolas

SI Transport / Shranjevanje
HR Prijevoz / Uskladistenje
BG TpaHcnpOpTnpaHe / CbXpaHenne
RO Transport/Depozitare
BA Prevoz / Uskladištenje
PL Transport/przechowyanie
ES Transporte/almacenamento

5

19

2

2

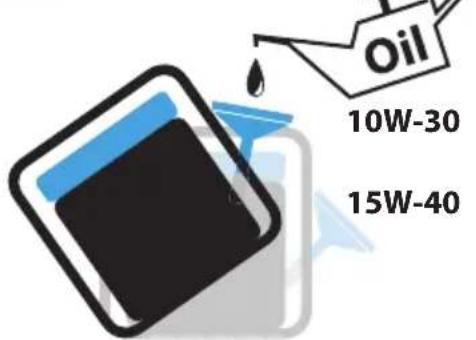

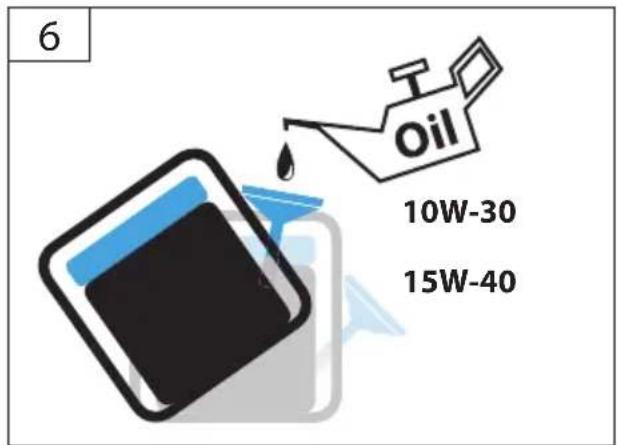

10W-30
15W-40

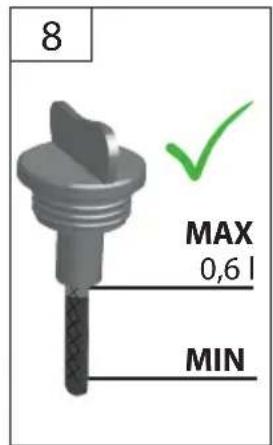

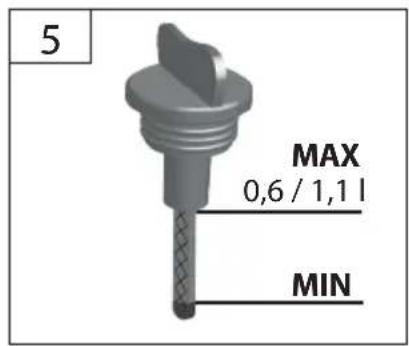

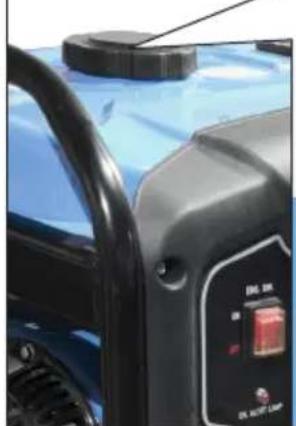

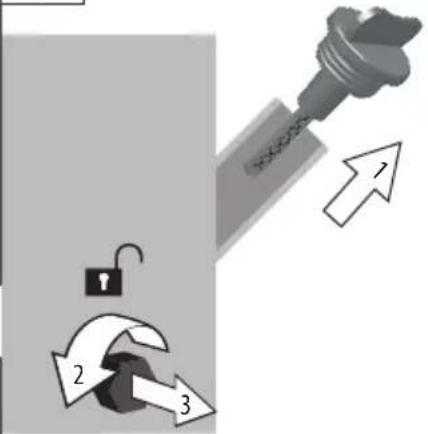

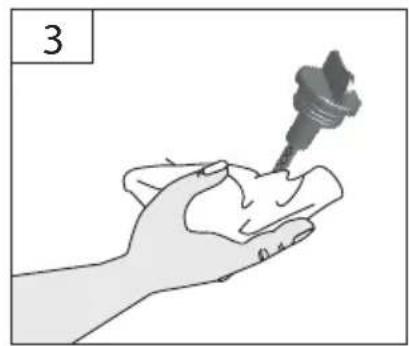

DE Vor Erstinbetriebnahme muss der Motor unbedingt mit Motorenöl befüllt werden. Überprüfen Sie vor jeder Inbetriebnahme den Ölstand.

GB Check the oil level whenever the appliance is to be put into operation. Add engine oil if necessary. Check the oil level whenever the appliance is to be put into operation. Add engine oil if necessary.
FR Avant la première mise en marche, il est nécessaire de replir le moteur d'huile de moteur. Contrôlez avant chaque mise en marche le niveau d'huile. Si nécessaire, complètez l'huile de moteur.
IT E' indispensableabile previa la prima messa in funzione riempire il motore con l'olio per motore. Prima di agli messa in funzione controllare livello d'olio. Aggiungere eventuallymente l'olio per motore.
NL Voor de eerste ingebruikname dient de motor beslist met motorolie gezuld worden. Controller voor iedere inbedrijfstelling de oliestand. Vul eventueel de motorolie bij.
CZ Pred prvnim uvedenim do provozu musi byt motor bezpodminecné naplnen motorovym olejem. Pred každym uvedenim do provozu zkontrolujte stav oleje. Motorovy olej pripl. Doplite.
SK Pred prvym uvedenim do prevadzky musi byt motor bezpodmiene napleny motorovym olejom. Pred kaźdym uvedenim do prevadzky skontrolujte stav oleja. Motorovy olej priplne.

HU Elso üzembé helyezés elott, a motorba felteitenul toltson megfelelo mennyiségu motorolajat! Minden üzembé helyezés elott ellenorizze az olaj allapotat. Szükség eseten a motorolajat felteitenul töltefel.
SI Pred prvim zagonom je potrebno, da motor brezpo-gojno napolnite z motornim oljem. Pred vsako uvedbo naprave v pigeon preverite stanje olja. Oziroma dopolnite motorno olje.
HR Prijeprvogstavljanu urad mora bitu uredaju dovoljno motornog ulja. Prijesevagostavljanua urad, provjerite stanje ulja.Dolijte ulje prema potrebi.
BG PpeiMbPOBaHAnHO NyCAHe B DeEChBcME MOTOPa 3aDbXnTeHNO Tp6Ba Da 6BeDeONbJIHeH C MOTOPHO MaNo. PpeiBCRAO NyCAHe B DeECTBNE npOBepete cBCToAHMeTO Ha MaNtO.EBEHTaHNO DoNbIHeT e MOTOPHO MaNo.
RO Inainte de prima punere in functiune, motorul trebuie neaparat umplut cu uei de motor. Inaintea ficarei punerin functiune, controti starea ueiului. Completati eventual ueiul de motor.
BA Prijpogrugpustanja urad mora bitu uredaju dovoljno motornog ulja. Prijsvakog stavljana urad, provjerite stanje ulja. Ulje dolijevati prema potrebi.
PL Przed pierwszym uruchomieniem nalezy koniecznie napelnic silnik olejem silnikowym. Przed kaźdym uruchomieniem sprawdzić stan oleju.
ES El motor debe lienarse con aceite de motor antes de la primera puesta en marcha. Compruebe el nivel de aceite antes de cada puesta en marcha.

2

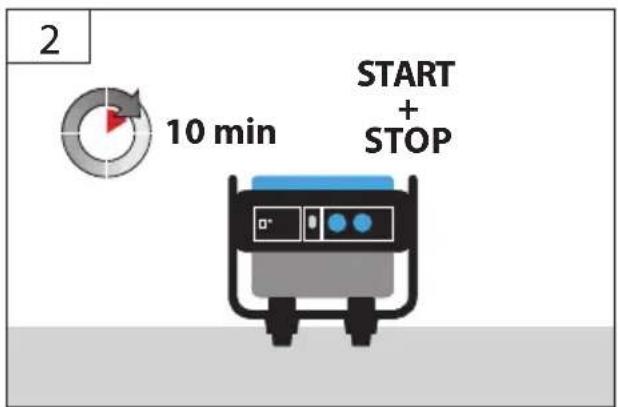

DE Aus Gründen der Qualitätssicherung wird jedem Gerät einem Probelauf unterzogen und mit Motorenöl befind. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab befinden.itte trotzem Ölstand gewissenhaft überprüften und Motorenöl nachfüllen.
GB To ensure quality, every piece of equipment is subject to a test operation and filled with motor oil. Oil is drained before transport; however, there can be some motor oil remains on the dip stick. Please check carefully the oil level and add motor oil again.
FR Afin d'assurer la qualite, chaque dispositif est soumis a une marche d essai et rempli d'huile de moteur. L'huile est vidée avant le transport, neanmoins, la jauge peut containir des traces d'huile de moteur. Veuillez contrôler soignement le niveau d'huile et complètez l'huile de moteur.
IT Al fine di garantire la qualità, ogni apparetcchio è sottomosto a prove funzionali di esercizio ed è riempito con carburante. Prima del trasporto, l'olio è svuotato, comunique sull'astina di controllo posso noro rimanere dei residi di olio motore. Percio controllare con cura il livello dell'olio motore e rabboccarlo di nuovo.
NL Om redenen van een kwaliteit'scontrolle worden ieder apparaat aan een test onderworpen en met motorolie gezuld. Voor het transport worden de olie wee verwijderd, maar er kunden toch nog resten van motorolie aan de peilstok acheerblijven. Oliestand in elk geval nauwgezet controlenen en zo nodig motorolie aanvullen.
CZ Z duvdu zajisteni kvaluty se kazdé zaifizen podrobuje zkuusebnimu chodu a naplni motorovym olejem. Pdef transporteim se olej zase vypusti, na mefici tci visak mohou byt zbykty motoroveho oleje. Presto prosim svedomite zkontroluite stay oleje a znovu doplnte motorovy olej. 4 5
SK z dovodov zaistenia kvality sa kaźde zariadenie podrobuje skusobnemu chodu a napni motorovym olejem. Pred transportom sa olej zase vypusti, na meracej tci vsk MOZbyt zvysky motorovohe olea. Napriek tomu, prosim, svedomito skontrolujte stav oleja a znovu doplnte motorovy olej. 4 5
HU A minoségBiztositasa erdekében minden gep probauzemen esik at, amikor is motorolajjal toltik fel.Szallitas elott az olaj ismet leeresztres kerul, a meropalcan anzonban motrolaj maradvanyok maradhatnak.Kerjuk, hogy ellenorizze le az olaj allapotat, es ismet toltson a gépbe motorolajat.

SI Zaradi zagotovitve kakovosti vsaka napravapreizkusi testom in napolni z motorim oljem.Pred transportiranjam se olje ponovno izljie, na oljnimerica pa so lahko ostanki motormega olja. Kljub temu prosim pazljivo preverite stanje in ponovno dolijte olje.45
HR Zbog osiguranja kvalitete se svaki uredaj isprobava i puni motornim uljem. Prije transporte se ulje opet ispraznjava, ali na mjerilu se mogu nalaziti ostaci motornog ulja. Uprkos tome molimo da dobro provjerite stanje ulja i ponovo dodate isti.
BG 3a da ce rapaHTnpa KaueCTBO BcKO yCTPOIcTBO ce noJnara Ha nNITATENEH npOe H Ce HanBbCA MOTOPHO mIo. IpeDn TpaHCnOPTAPHeMo cAIOTo OTHOBcE n3TOyBa, BpXy npTa 3a MmepBAhe Oaue MoKe Da hMaOCTaBcMOTOPHO MaCNo. BbIpeKTo TOBa, MOJI CTAPAETNO NPOBEPETe CbCTOHNeto Ha MaClOTO N OTHOBO DoNTbHHeTE MOTOPHO MaCNo.
RO Pentru a se asigura calitatea, fiecare utilaj trebuie sa se supuna probelor de fonctionare si sa se umple cu ulei de motor. Inaite de transport, ulei trebuie din nou evacuat, insa pe tja de masurare mai pot ramane urme de ulei de motor. Totusi va rog sa verificati starea uliului si sa completa di nou uleiul de motor.
BA Radi obehzbedenja kvalitete se svaki uredj testira i puni motornim uljem. Prije transporte se ulje opet ispražnjava, all na mjerilu se mogu nalaziti ostaci motornog ulja. U svakom slucaju molimo da硬度 provierite stanje ulja i ponovo dodate prema potrebi.
PL Dla zapewniaia jakoosci kaźde urzadzionie zestaje poddane ruchowy probnenu i napelnione olejem silnikowym. Pržed transportem olej zostaje ponownie spuszczony, ale na bagnec pomiarowym moga jaknekznajdowaćsi resztki oleju silnikowego. Prosze mimo to skrupulatnie sprawdzić stan oleju uzupelnic olej silnikowy.
ES Por razones de aseguramente de la calidad, cada dispositivo se somete a una prueba de direccion miento y se llena con aceite de motor. Antes del transporte, el aceite se purga de nuevo, pero puede haber restos de aceite de motor en la varilla. No obstarce, por favor, compruebe ciuidadosamente el nivel de aceite y rellene el aceite del motor.

2

1

2

3

2

230V

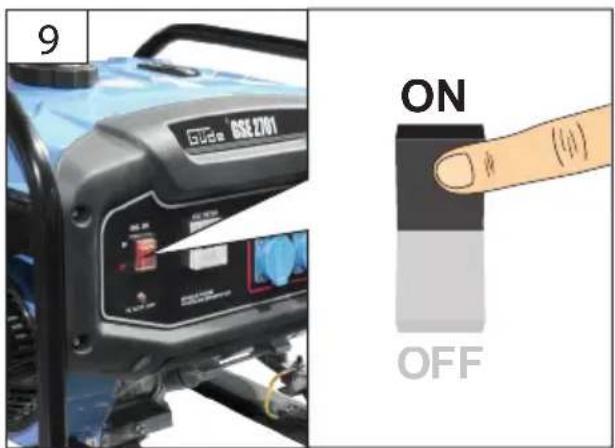

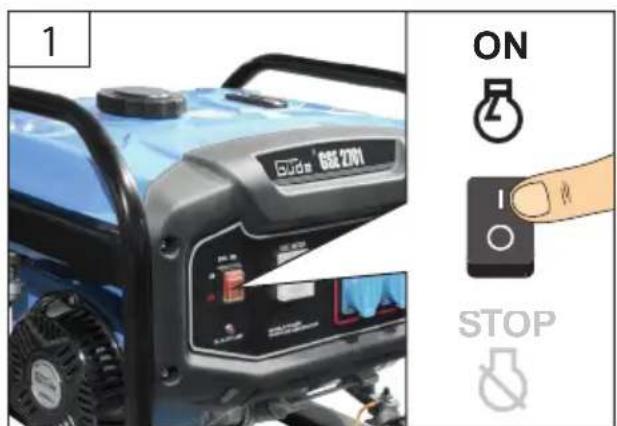

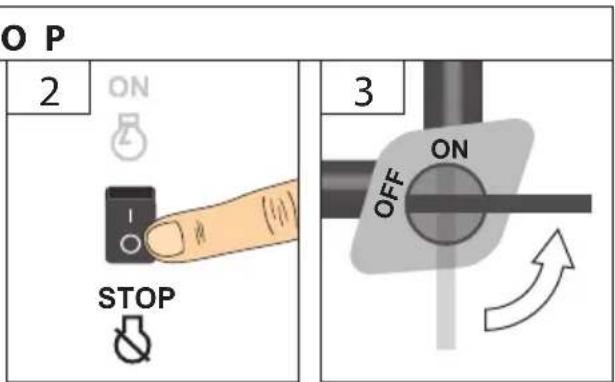

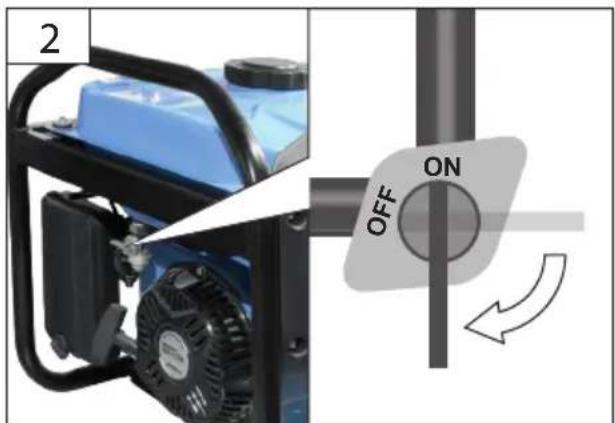

ON

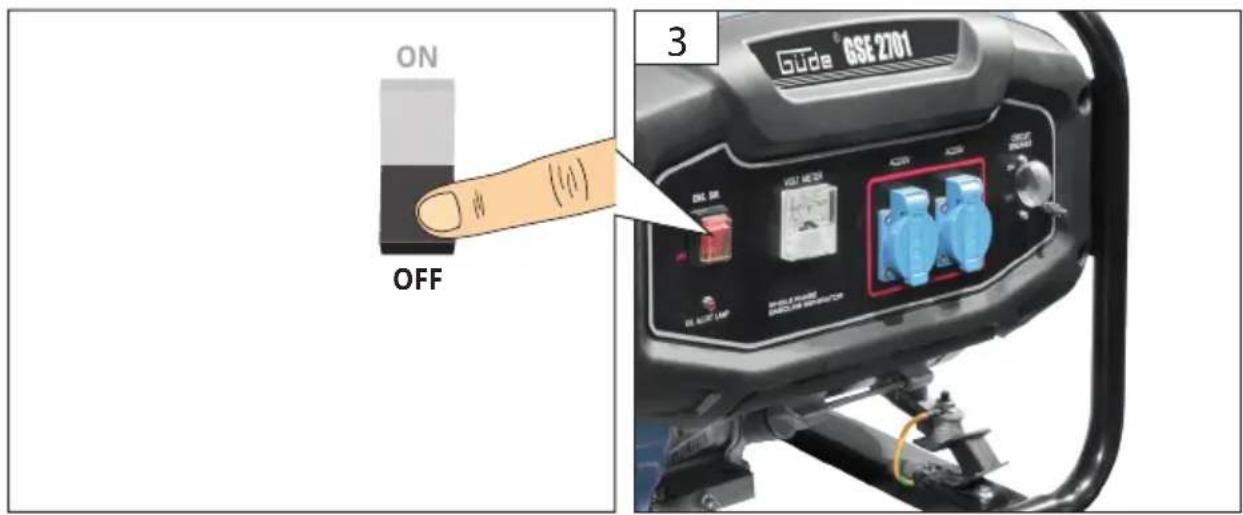

OFF

1

9

4

第

1

2

3

4

5

6

4

第

4

第

1

2

3

4
5

5

Technische Daten

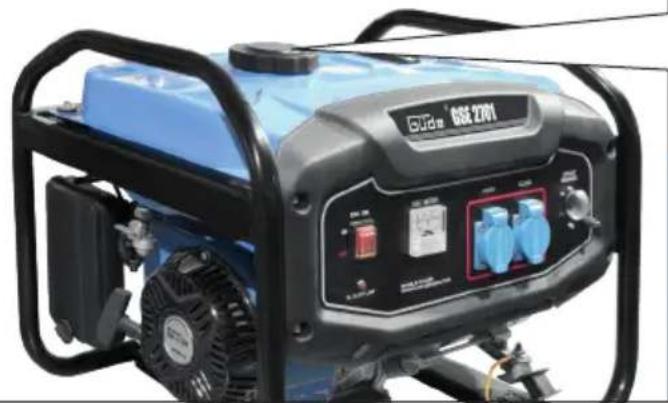

Stromerzeuger GSE 2701

Articlel-Nr. 40727

Anschluss. 2× 230V 50Hz

Bemessungsstrom 8,6 A

Dauerleistung 2000 W

Nennleistung 2200 W

Leistungsklasse G1

Leistungsfaktor 0,85

Hubraum 208 ccm

Motortyp 1-Zylinder 4-Takt

Motorleistung 3,2 kW / 4,4 PS

Nenndrehzahl 3000 min-1

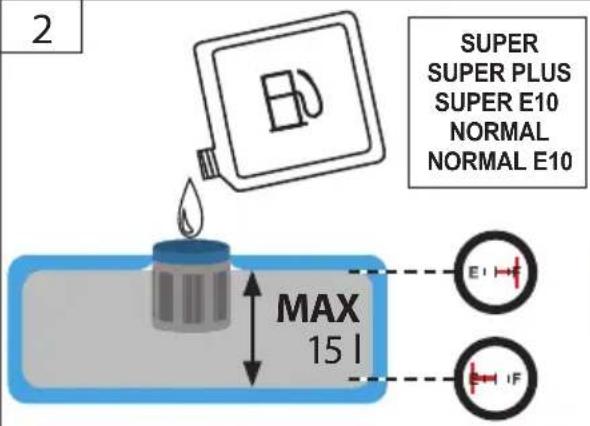

Tankinhalt (Benzin) 151

Verbrauch bei Halblast 1,25 l/h

Ölvolumen 0,61

Gewicht. 45 kg

MaBe L x B x H. 690 x 470 x 480 mm

Schutzart IP 23 M

Gerausch- und Vibrationsangaben

Schalldruckpegel L. 777? (A)

Unsicherheit K = .........???? (A)

Gemessener Schalleistungspegel L. 1) 777 (A)

Garantierer Schalleistungspegel LwA 1) 7?? (A)

Gehorschutzragen!

Gemessen nach12000/14/EG

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtig

Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollenn, wenden Sie sich an den Kundendienst.

Bestimmungsgemäß Verwendung

Dieses Stromaggregat ist ausschließlich zum Betrieben von elektrischen Geräten konzipiert, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein higherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden.

Der Generator ist für den Betrieb von herkommlichen ohmschen und induktiven Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt.

Beim Anschluss an stationären Anlagen wie Heizung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist bezüglich des Anschlusses und der Erdung unbedingte eine Elektrofachkraft sowie der Heizungshersteller zu Rate zuziehen.

Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schaden nicht verantwortlich gemacht werden.

Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich" vorgesehen und eingebaut.

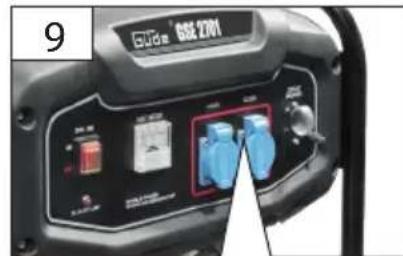

Anschluss, Installation und Betrieb

AVR

Die automatische Spanningsregulierung sorgt davon, dass die Spannungsschwan

kungen des Generators im Bereich den von den

Energieversorgungsunternehmen gewährleisteten Werten liegen.

Achtung: Grundsatzlich vor Benutzung prufen, ob der Verbraucher für den Betrieb mit einem Generator geeignet ist. Technische Daten des Verbrauchers immer mit den Daten und Sicherheitsanweisungen des Generators abstommen.

Bei elektronisch gesteuerten Geräten sind vorher Erkundigungen vom Hersteller einzuholen (HIFI, Computer, TV, Camcorder, elektronische Handwerkzeuge mit stufenloser Regulierung oder beispisseweise Ladegeräte), da ein Stromerzeuger aufgrund des Verbrennungsmotors keinen optimalen Sinus erzeugt.

Aufgrund eventuell auftretender Spannungsschwankungen empfehlen wir, dass elektronische Geräte sowie HiFi-Geräte, Fernseher und Computer nicht angeschlossen werden, diese konnten beschädigt werden!

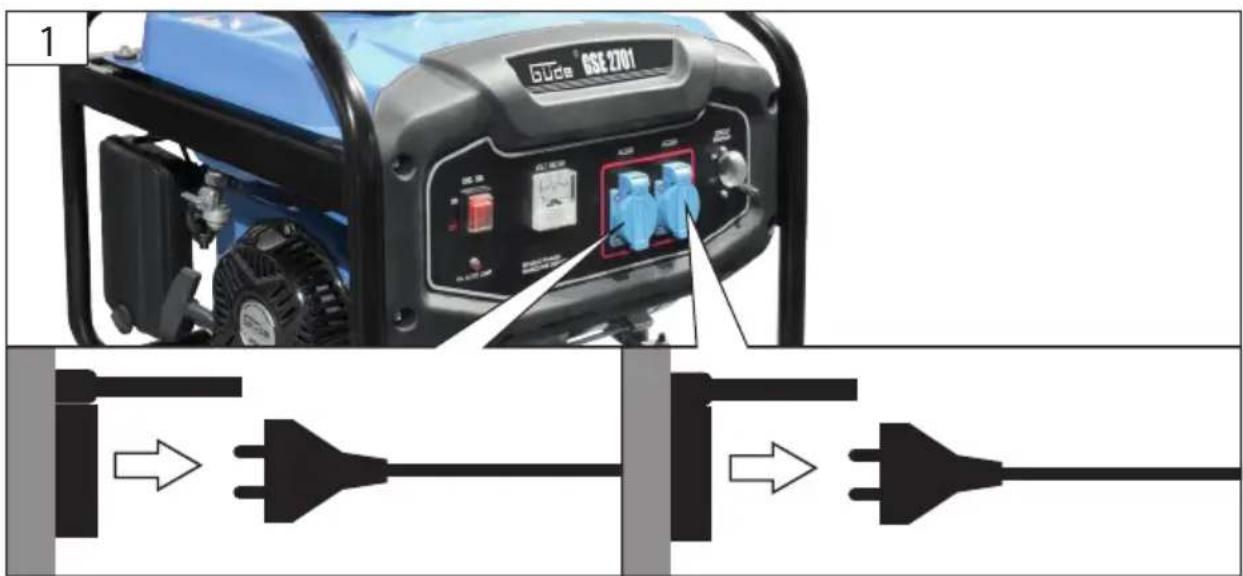

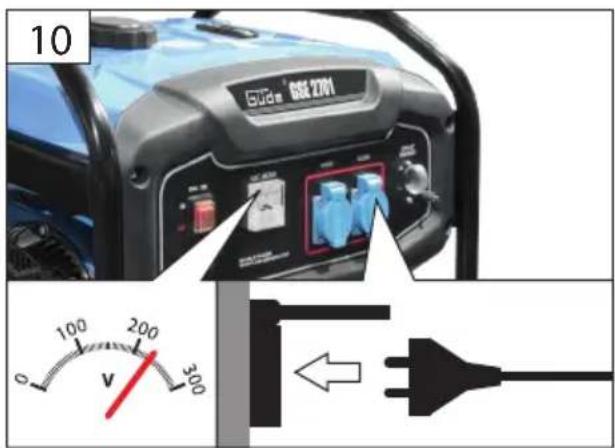

Schlieben Sie den Verbraucher erst an, wenn der Generator mit voller Drehzahl lauft. Trennen Sie den Verbraucher, bevor Sie den Generator ausschalten.

Niemals einen zweiten Verbraucher zuschalten, während ein anderer bereits in Betrieb ist. Dadurch kommt es unweigerlich zu Schwankungen, die ein elektronisch gesteuertes Gerät zerstären können.

Der kritische Punkt eines induktiven Verbrauchers ist die Leistungsaufnahme beim Starten der Maschine. Die Leistungsaufnahme kann bis zum 3 bis 5 fahren der Nennleistung betragen, diese muss unbedingt berücksichtiger werden.

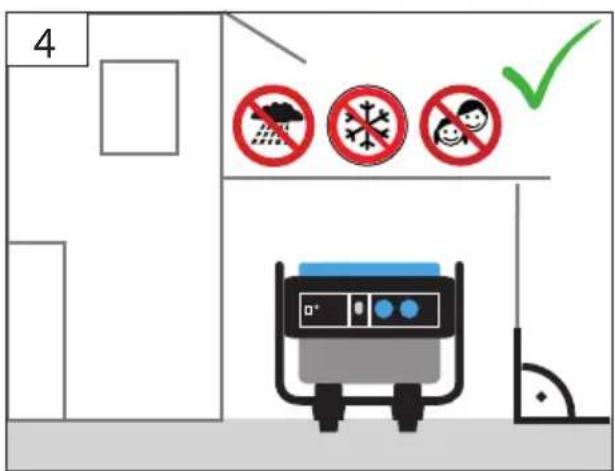

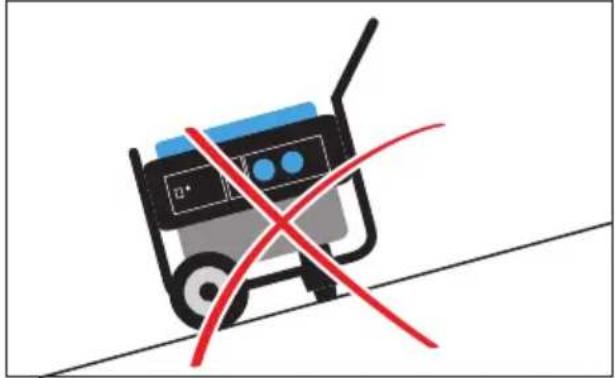

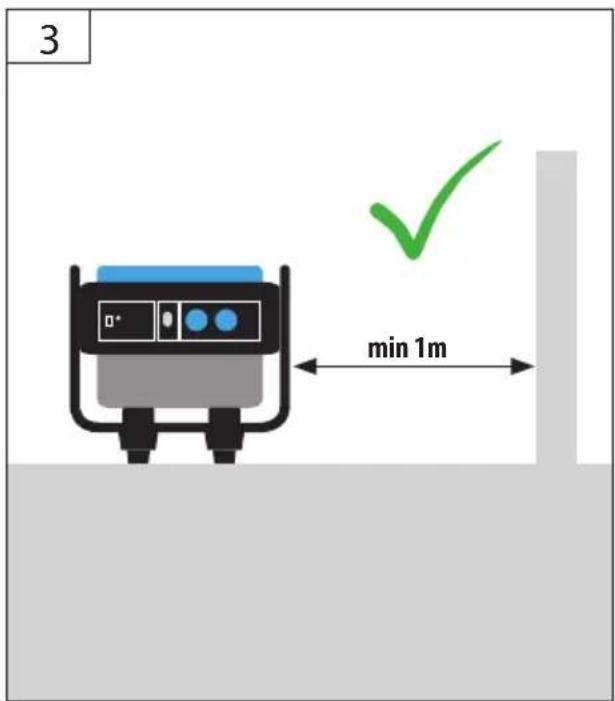

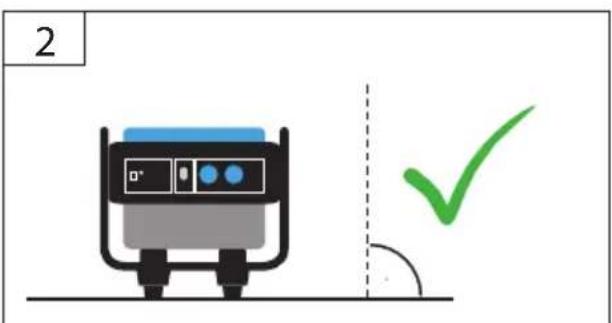

Stellen Sie das Gerät immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten.

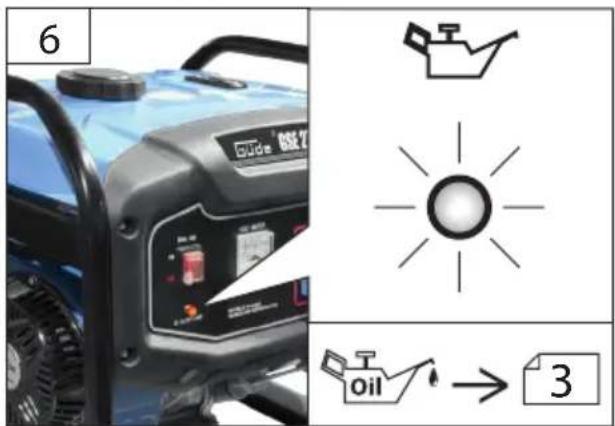

Der Stromerzeuger hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich das Gerät zu starten (beim Startversuch leuchtet die Ölkontrollampe auf).

Anforderungen an den Bediener

Lassen Sie niemals Kinder mit dem Gerät arbeiten.
Lassen Sie niemals Erwachsene ohne ordnungsgemeine Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualification: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualification für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter

Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Vergiftungsgefahr!

Abgase, Kraftstoffe und Schmierstoffe sind giftig.

Das Einatmen von Abgasen kann tölich sein!

Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxyd-gase sammeln konnen.

Verbrennungsgefahr!

Einige Maschinenteile werden beim Betrieb sehr heiß.

Das Berühren heißer Maschinenteile kann zu Verbrennungen führen.

Heiße Teile, z.B. Motor und Schalldampfer nicht berühren.

Gerat nach dem Betrieb erst abkühlen setzen.

Explosionsgefahr!

Benzin und Benzindampfe sind kein entzündlich bzw. explosiv.

Arbeiten Sie mit dem Gerät nicht in explosionsgefahrtdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Motor nur im ausgeschalteten Zustand betanken.

Lagern Sie keinen Kraftstoff in der Nähe der Maschine.

Bewahren Sie niemals die Maschine mit Benzim Tank innerhalb eines Gebäudes auf, in dem möglichwerweise Benzindampfe mit offenem Feuer oder Funken in Berührung kommt konnen.

Feuergefahr!

Betreiben Sie das Gerät nicht in Umgebung von leicht entflammbaren Materialien.

Kraftstoff ist leicht entflammbar.

Bewahren Sie Kraftstoff nur in darauf zugelassenen Behältern auf.

Maschine nur im Freien und nicht in der Höhe von offenen Flammen bzw. brennenden Zigaretten tanken.

Tanken Sie vor dem Starten der Maschine. Wahrend der Motor lauft oder noch heißt ist,arf nicht nachgetankt werden oder der Tankdeckel geöffnet werden.

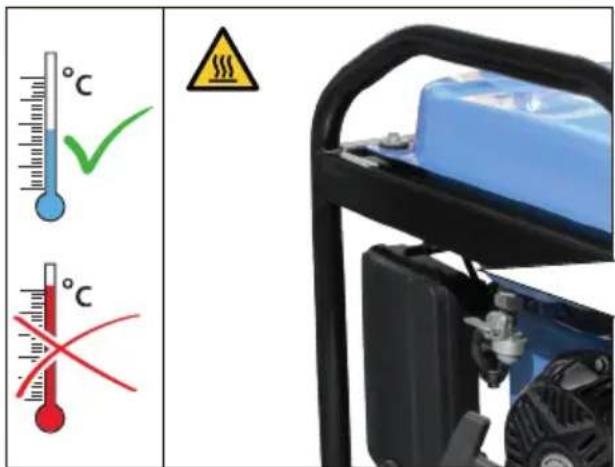

Lassen Sie die Maschine nach dem Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.

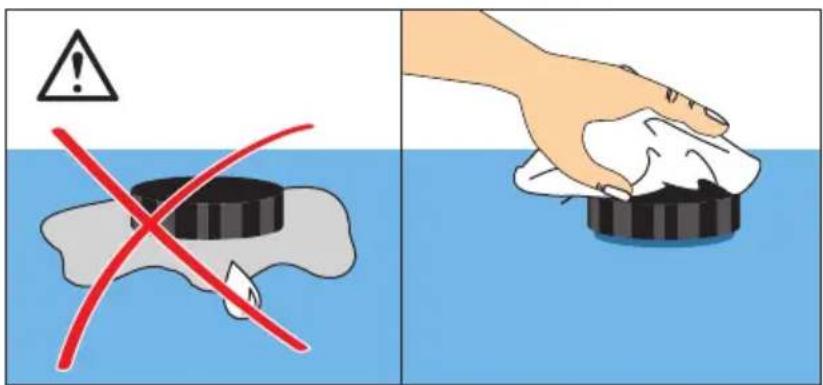

Achten Sie daraufuf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoffdämpfe verfluchtigt haben.

Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

Kraftstofftank ausschließlich im Freien entleeren.

Gefahr durch elektrischen Strom

Direkter elektrischer Kontakt kann zu Stromschlagen führen.

Niemals mit feuchten Händen berühren.

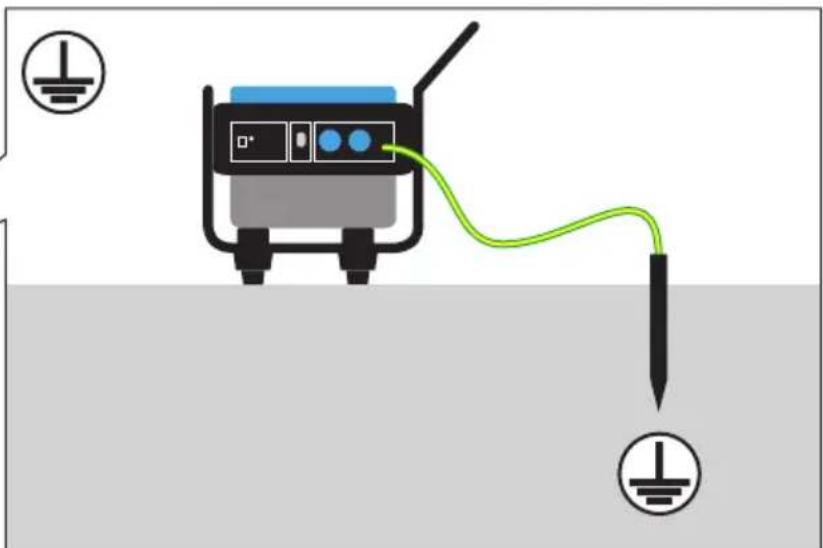

Achten Sie auf ausreichende Erdung.

Gehorschädigungen

Längerer Aufenthalt in unmittelbarer Höhe des laufenden Gerats kann zu Gehorschädigungen führen. Gehorschutz/TRagen!

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualificierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollen immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufullen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Sicherheitshinweise

Warning

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest-Sicherheitsabstand beträgt 5 m.

Tragen Sie persönliche Schutzausrüstung.

Das Gerätarf nur in Arbeitsposition (ebener Unter-grund) betrieben werden, da sonst Kraftstoff oder Öl auslaufen kann bzw. die Schmierung nicht mehr gewährleistet ist.

Verbinden Sie keine anderen Energiequellen mit der Maschine. Schlieben Sie die Maschine nicht am Hausnetz an.

Niemals 2 Generatoren zusammen.

Die Gerätarf keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungstemperatur -10^ bis +40^ , Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90% (nicht kondensierend).

Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel (H07RN...).

Bei Verwendung von Verlängerungsleitungen dar. deren Gesamtlange fur 1,5mm^2 50m for 2,5mm^2 100 m nicht uberschreiben.

An den Motor- und Geräteinstellungen)dürfen keine Veränderungen vorgenommen werden.

Es ist strengstens entsprech, die an der Maschine befindlichen Schutzeinrichtungen zu demontieren, abzuändern, Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.

Das Gerat darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Decken Sie den Generator niemals ab.

Schalten Sie das Gerät unter folgenden Bedingungen,.
sofort aus,

• bei einem unruhigen oder unrunden Lauf des Motors
• bei einer Abnahme der elektrischen Ausgangslei - stung
• bei einer Überhitzung des angeschlossenen Verbrauchers
• bei übermäßig Vibrationen des Generators
• bei Funkenbildung
• beim Auftreten von Rauch oder Feuer
• bei ungewöhnlichen Schwingungen oder Geräuschen
• wenn der Motor überlastet scheint oder Fehlzündungen hat

Maschine nicht unmittelbar nach dem Abschalten in geschlossenen Räumen abstellen, sondern im Freien abkühlen halten.

Symbole

Achtung!

Bedienungsanleitung lesen

Gehorschutz tragen!

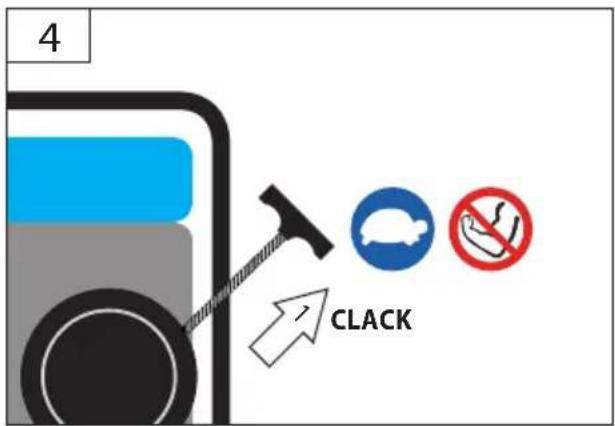

Langsam

Schnell

Kraft anwenden

Nicht mit zu starker Kraft

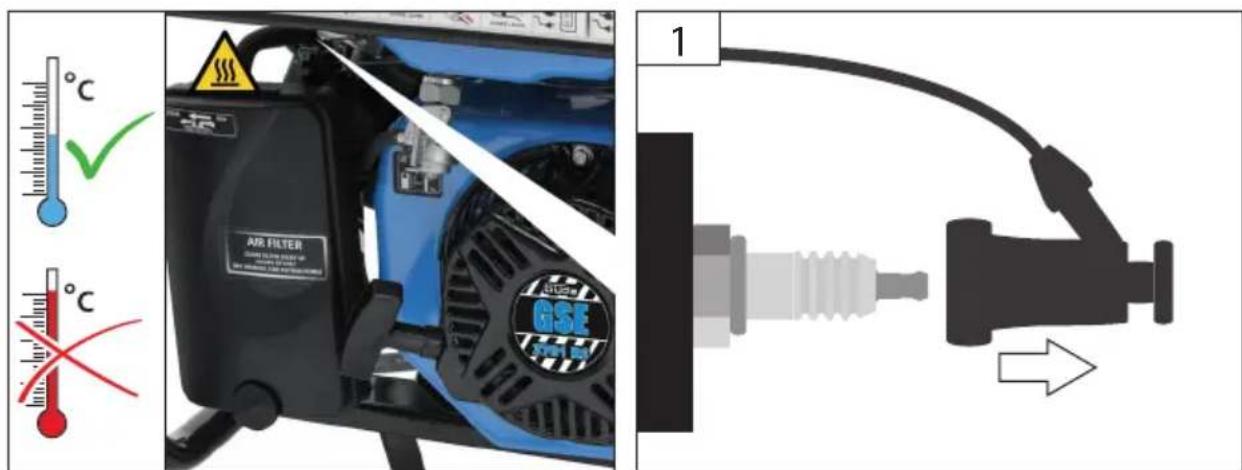

Vor allen Arbeitsen am Gerät Motor abstellen und Zündkerzensteckerziehen.

Explosionsgefahr!
Motor nur im ausgeschalteten Zustand betanken.

Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belufteten Räumen.

Rauchen und offenes Feuer verboten.

Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Setzen Sie das Gerät nicht dem Regen aus und benutzten Sie es nicht in nasser oder feuchter Umgebung.

Warning vor bereits Oberflächen! Verbrennungsgefahr!

Warning vor gefährlicher elektrischer Spannung

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen. Recycling-Stellen abgegeben werden. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.

Vor Nasse schützen

Packungsorientierung oben

Wartung

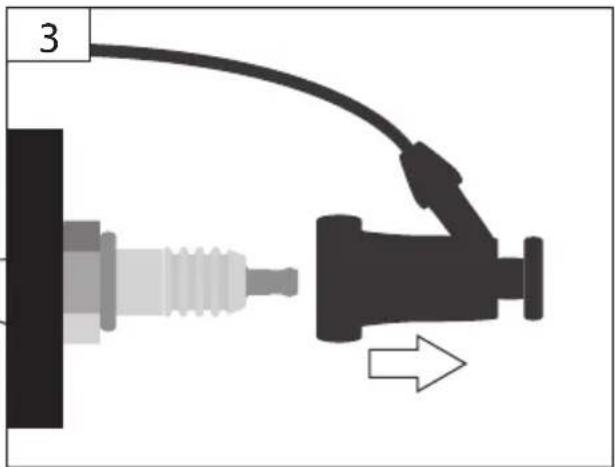

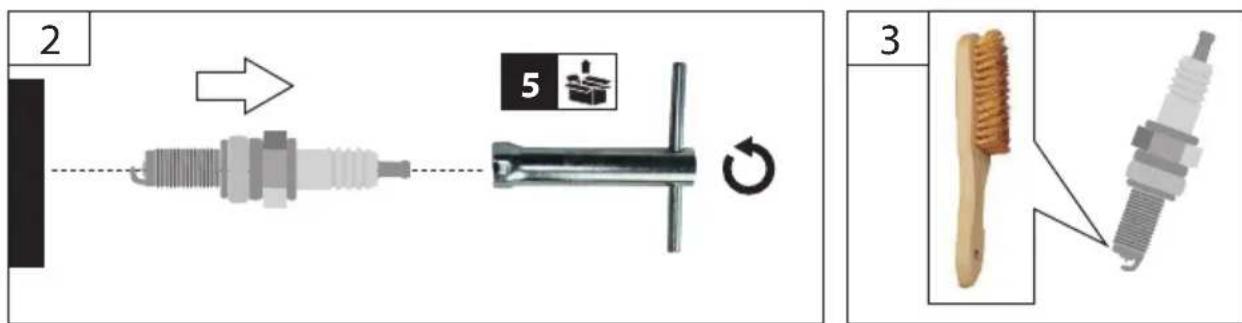

Vor allen Arbeitsen am Gerät Motor abstellen und Zündkerzensteckerziehen. Warten Sie, bis sich das Gerät abgekühlt hat.

Betreiben Sie das Gerät nur im einwandfrei Zustand. Führn Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonderss Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegeben falls beschädigte Teile vor dem Betreiben.

Maschine, insbesondere Tank- und Motorbereich, stets sauber halten. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführung lessen. Nur Originalzubehr oder Originalersatzteile verwenden.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfälle und Verletzungen führen.

Entsorgung

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Altöl umweltgerecht entsorgen!

Achten Sie daraufuf, dass keine Mineralölprodukte ins Erdreich gelangen. Mineralölprodukte nicht mit Haut, Augen und Kleidung in Berührung bringen.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb

recyclelbar. Das Rückführren der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so Schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleib sind ebenfls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendsung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollen. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und damit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service halten wir Ihnenchnell und unbürokratisch weiter.itte halten Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamationsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unter ein.

Seriennummer:

Articlenummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder		Inbetriebnahme	Nach 1 Monat	Nach 3 Mona-ten oder 50 Betriebsstun-den	Nach 6 Monaten	Nach 12 Monaten
Motoröl(10W-40)	Kontrollieren	✓
	Ersetzen		✓		✓
BenzinschlauchAuspuffanlageChokeSeilzugstarter	Kontrollieren	✓
Luftfilter	Reinigen			✓
	Ersetzen			✓	✓
Benzinfilter Reinigen					✓
Zündkerze	KontrollierenReinigen			✓
Batterie Kontrollieren				✓

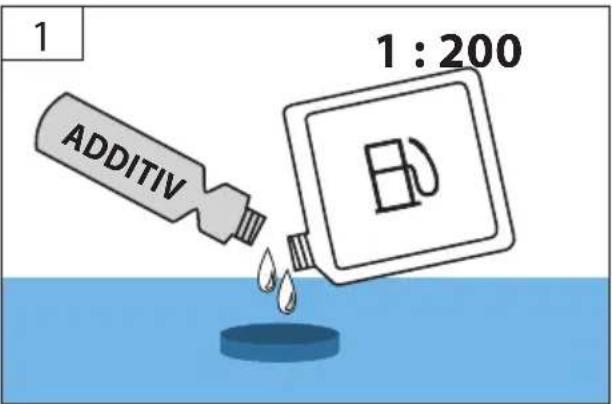

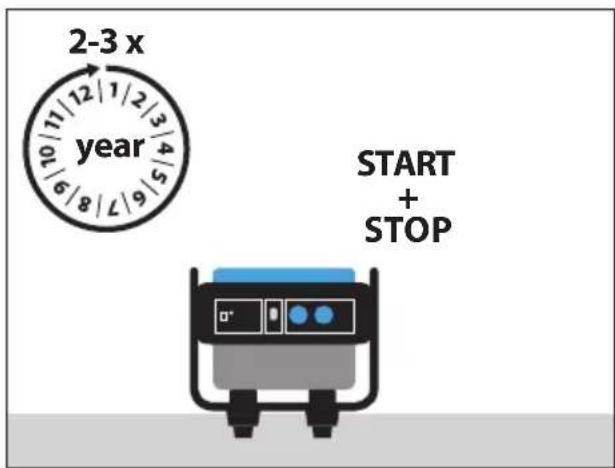

Tipp: Um eine zuverlässige Einsatzbereitschaft des Stromerzeugers zu gewährleisten, empfehlen wir grundsatzlich ein Additiv im Kraftstoff zu verwenden und bei längeren Standzeiten 2-3 Testlaufe im Jahr durchzuführen.

→[19]

Fehlerbehebung

Störung	Ursache	Abhilfe
Der Motor startet nicht.	Kraftstoffhahn geschlossen Vergewisern	Sie sich, dass der Kraft-stoffhahn und der Ein-/Ausschalter auf „ON (EIN) stehen.
	Kraftstoffmangel Kraftstoff nachfüllen

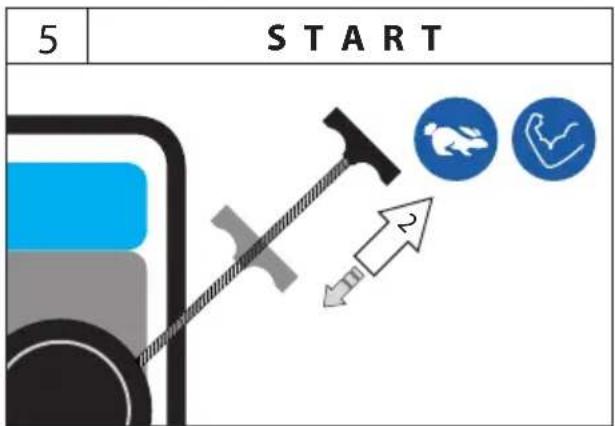

	Zu schwacher Zug am Starter Ziehen Sie kräftiger an der Startschnur.
	Schlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte	Kraftstofftank und Vergaser entleeren, frisches Benzin einfllen

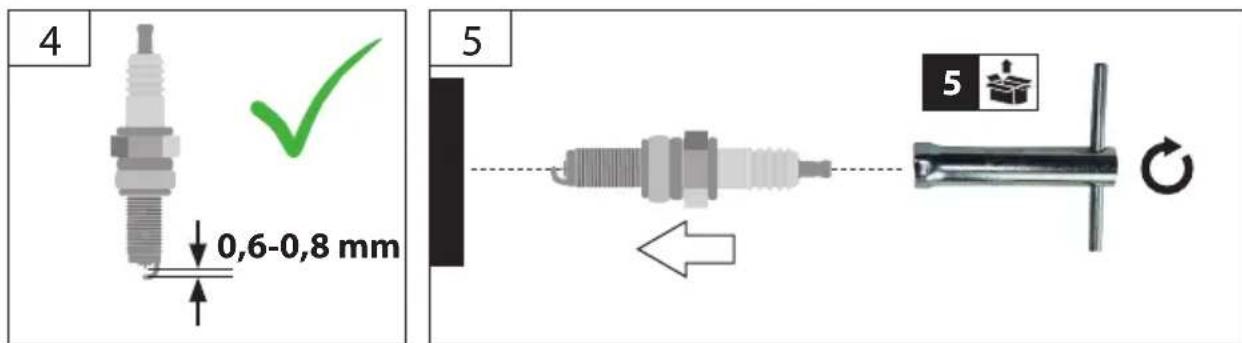

	Zündkerze verschmutzt, (Kohlerrückstände auf den Elektroden), Elektrodenab-stand zu groß	Kerze reinigen, Wärmewert der Kerze kon-trollieren elevt. Zündkerze erneuern, 0,6-0,8 mm einstellen
	Die Zündkerze ist nass vom Benzin (abgesoffener Motor).	Zündkerze trocknen und erneut einsetzen
	Zu keinig Öl im Motor Öl nachfüllen
	Das Gerät stehen nicht waagerecht. Ölmandel wird angezeigt	Gerät waagerecht stellen

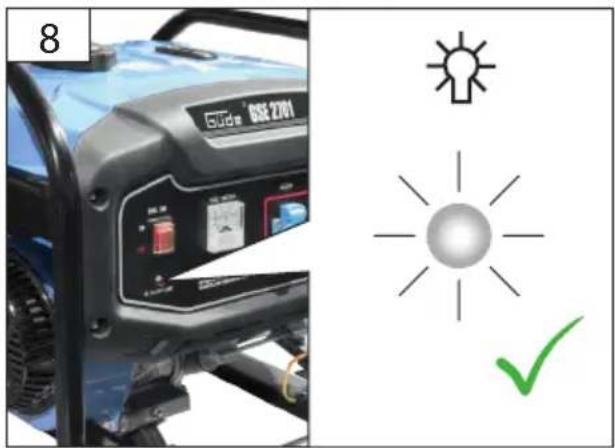

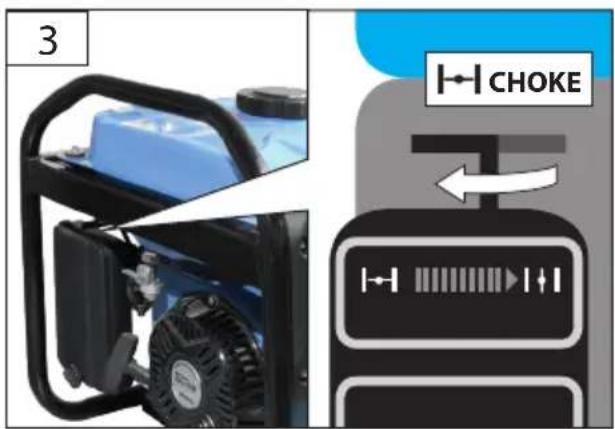

	Choke nicht betägt	Choke betätigungen→8
Der Motor lauft unrund.	Verbraucher zu Klein	Vergewisern Sie sich, dass die Zündker-ze richtig angebracht ist. Vergewisern Sie sich, dass sich das Zündkerzenkabel auf der Zündkerze befindet. Reinigen Sie die Zündkerze und überprüfen Sie den richtigen Elektrodenabstand.
	Zündanlage nicht ok
	Falscher Kraftstoff Vergewisern Sie sich, dass der richtige Kraftstoff verwendet wurde.
Der Generator erzeugt keinen Strom.	Kurzschluss	Anzeigelampe leuchtet nicht: Es liegt ein Fehler vor, den Sie nicht selbst behuben können. Kontaktieren Sie den GÜDE Service.
	Kabel defekt	Anzeigelampe leuchtet: 1. Drücken Sie die Überlastsicherung für den verwendenten Ausgang.
	Kabel lose	2. Überprüfen Sie die Verdrahtung. 3. Überprüften Sie, ob ein Kurzschluss oder eine Überlastung vorliegt.
Motor Goes aus Der Anlaufstrom der Verbraucher ist zu groß.		Verbraucher verkleinern
	Kabel zu lang Kabel kürzen
E-Start ohne Funktion Batterie entladen oder defekt Batterie laden oder ersetzen

Technical Data

Electric generator GSE 2701

Art.No 40727

Service connection. 2× 230V 50Hz

Rated current 8,6 A

Original -EG-Konformitäserklarung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlädiggen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Einschlagige EG-Richtlinien

Appropriate EU Directives | Directives CE applicables| Prohlasei o shode EU | Vyhlaseie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetekes EU eloirasok | Primjenjive smjernice EU | Uporabne smernice EU | Direkteve UE aferente | CbOtBeTHn Hape6n Ha EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yonetmelikleri

2014/35/EU 2014/30/E
1935/2004/EC 1907/2005/EC
2015/863/EUROHS 2016/426/EU
89/686/EEC (PPE) 2014/29/EU
2006/42/EC 2015/1188/EU

Konformitätsbewertungsverfahren

Method of compliance assessment | Méthodes d'évaluation de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure | Zpúsob posouzeni shody | Spósob posúdenia zhody | Az azonosság megitélsének a modja | Način presoje istovetnosti | Način ocjenjivanja sukladnosti |国有资产 no občькдане на схоств | Modul de evaluare a conformitàti | Način ocenjivanja usklaidenosti | Uygunluk degerlandirme usulù | Metoda oceny zgodnosci Annex VI

Wolpertshausen,17.09.2019

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonises applicables | Pouzité harmonizované normy | Pouzité harmonizované normy | Gebruikte harmoniserende normen | Applicatenorme armonizzate | Hasznalt harmonizált normák | Primijenjihi harmonizirani standardi | Uporabljeni uskajeni standardi| Norme armonizate folosite | Исторыхарони зашипHopMu | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanilan uyum normlari

EN ISO 8528-13:2016

AfPS GS 2014:01 Par. 3.1

EN 61000-6-1:2007

EN 55012:2007+A1

Garantierter Schalleistungspegel

Guaranteed sound power level| Niveau de puissance
acoustique garanti | Livello di potenza sonora garantito
|Gegarandeerd geluidsdruk niveau|Zaručena hladina
akustického vykonu | Garantovaná hladina akustického
vykonu |Garantált akusztikus teljesitmenyszint| Zajamčena
ravan akusticne zmogljivosti |Garantirana razina akusticke
snage |TapaHTIpaHO HnBO Na 3BykoBa MoUHocT | Nivelul
garantat al puteri sunetului |Garantovani nivo akusticne
snage |Garanti edilen gürultü emisyonu seviyesi |
Gwarantowany poziom mocy akustycznej

LwA 95dB(A)

Gemessener Schalleistungspegel

Measured sound power level | Niveau de puissance
acoustique mesuré | Livello di potenza sonora misurato |
Gemeten geluidsdrukniveau | Nameřena hladina akustického
vykouni | Namerana hladina akustického vykonu | Mert
akusztikus teljesitményszint | Zajaměna ravan akustíčne
zmogljivosti | Izmjerena razina akustíčke snage | Измерно
нимо на зукова мочист | Nivel masurat al puterii
sunetului | Izmereni nivo akustíčne snage | Ölcülen gürültü
emisyonu seviyesi | Zmierzony poziom mocy akustycznej

Lw 88,84dB(A)

Helmut Arnold

Geschäftsführer | Managing Director | Gerant | Annimatratore delegato | Bedrijsleider | Jednatel | Konatel | Üglyvezető igazgató | Direktro | Direktor | Ünpaßüten | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Burkle

2020-06-05

GüDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten +|Zplnomocnen k sestavovani technickych podkladu. | Splnomocneny zestavit technieké podklady. |Muszaki dokumentacio összeallitára felhatalmazva | Pooblašcen za izdelavo spisov tehnicne dokumentacije. | Ovlasten za formiranje tehnicke dokumentacije. | Ünblihomoșen 3a CBCTABAne Ha TexnueckaTa dokumentațu | Imputernicit sa elaboraze documentatația tehnica. | Ovlasten za formiranje tehnicke dokumentacije. | Teknik evraklari hazirlamakla gorevlendirilmistir. | Upehnomocniony do zestawienia danych technicznych

GüDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
