Produkttyp	Küchenarmatur mit ausziehbarer Brause
Marke	Concept
Modell	BDC4527
Gehäusematerial	Messing mit Chrom- oder Granitbeschichtung (je nach Version)
Ausführung	Chrom, schwarzer Granit, weiß, usw.
Kartusche	Hochwertige Keramikkartusche
Drehung	360°
Brausetyp	Ausziehbare Brause mit Schlauch
Anzahl der Montagelöcher	1 (Einloch)
Bohrlochdurchmesser	32-35 mm (Standard)
Höhe ca.	40 cm
Auslaufreichweite	20 cm
Gewicht ca.	2 kg
Wasseranschlüsse	Flexible Schläuche 3/8" (mit Reduzierstücken beigelegt)
Empfohlener Wasserdruck	0,5 bis 5 bar
Funktionen	Warm- und Kaltwasser, ausziehbare Brause, 360°-Drehung
Reinigung	Seifenwasser oder Essig, mit einem weichen Tuch abwischen
Pflege	Chrompolitur, regelmäßige Entkalkung, Dichtungen prüfen
Sicherheitshinweise	Chlor- oder alkoholhaltige Produkte vermeiden, nicht zerkratzen
Ersatzteile	Kartusche, Perlator, Schläuche, Brause, Griff
Montage	Von einem Fachmann, Wasser vorher abstellen
Garantie	Herstellungs- und Materialfehler (siehe Bedingungen)

Häufig gestellte Fragen - BDC4527 Concept

Wie installiere ich die Armatur BDC4527?

Stellen Sie die Warm- und Kaltwasserzufuhr ab. Befestigen Sie den Armaturenkörper mit dem mitgelieferten Zubehör am Spülbecken. Schließen Sie die flexiblen Schläuche (3/8") von Hand an, ohne Gewalt anzuwenden. Öffnen Sie das Wasser und prüfen Sie die Anschlüsse auf Dichtheit. Ziehen Sie bei Bedarf einen Fachmann hinzu.

Welches Reinigungsmittel verwenden?

Verwenden Sie eine milde Seifenlösung oder verdünnten Essig zum Entkalken. Vermeiden Sie chlor- oder alkoholhaltige Produkte sowie scheuernde Schwämme, die die Oberfläche zerkratzen könnten.

Wie entkalke ich die Armatur?

Bei Kalkablagerungen tragen Sie eine Lösung aus weißem Essig oder einen Essigreiniger auf. Spülen Sie gründlich mit klarem Wasser nach und trocknen Sie mit einem weichen Tuch.

Was tun, wenn die Armatur am Griff undicht ist?

Ein Leck unter dem Griff deutet oft auf eine verschließene Keramikkartusche hin. Ersetzen Sie die Kartusche (Referenz erhältlich). Stellen Sie vor dem Eingriff das Wasser ab.

Ist die Armatur mit einer Granitspüle kompatibel?

Ja, diese Armatur wurde entwickelt, um perfekt zum Design der Granitspülen von Concept zu passen. Achten Sie auf den Bohrlochdurchmesser (32-35 mm).

Wie pflege ich die Chromoberfläche?

Polieren Sie gelegentlich mit einem Spezialprodukt für Edelstahl oder Chrom. Wischen Sie regelmäßig mit einem weichen Tuch ab, um Flecken und Kalkablagerungen zu vermeiden.

Kann ich den Griff nach links oder rechts drehen?

Ja, dank der 360°-Drehung des Gehäuses können Sie den Griff je nach Konfiguration sowohl rechts als auch links installieren.

Was deckt die Garantie ab?

Die Garantie deckt Herstellungs- und Materialfehler ab. Sie deckt keine Fehler aufgrund unsachgemäßer Montage oder Pflege ab. Bewahren Sie Ihre Rechnung auf.

Wie ersetze ich den Perlator?

Schrauben Sie den Perlator von Hand ab (am Ende des Auslaufs). Reinigen Sie ihn oder ersetzen Sie ihn durch einen neuen. Schrauben Sie ihn ohne Gewalt wieder fest.

Der Brauseschlauch ist verdreht, was tun?

Rollen Sie den Schlauch vorsichtig ab und prüfen Sie, ob er geknickt ist. Vermeiden Sie ruckartiges Ziehen. Wenn der Schlauch beschädigt ist, ersetzen Sie ihn durch ein Originalteil.

BEDIENUNGSANLEITUNG BDC4527 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann können Sie das neue Produkt erfolgreich benutzen.

DER INHALT

• Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGE HINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigen und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Nähe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Küchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80 °C

Empfohlene Warmwassertemperatur: 70 °C

REINIGUNG UND PFLEGE

Die Küchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkörper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitspüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genügt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spülen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwünschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitspülen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spülen und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglösung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlängert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sie bitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemäßen Einbau verursachten Mängel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360° drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

• Schließen Sie die Warm- und Kaltwasserzufuhr.
• Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
• Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an und ziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies könnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
• Schrauben Sie beim Bedarf eine Gewindereduktion 3/8“ auf beide Schläuche an.
• Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wann kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
• Wenn die Abdichtung sämtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelner Produkteile BDC6529, BDG6529BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Armaturkörper

4 Sockel

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Befestigungsteile

10 Schlauch

Beschreibung einzelner Produkteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelner Produkteile

Beschreibung einzelner Produktteile BDC5327, BDC5327BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

Numéro Article
1 Luftsprudler
2 Düse
3 Verbindungsteil
4 Armaturkörper
5 Kartusche
6 Mutterabdeckung
7 Schraubverschluss
8 Griff
9 Sockel
10 Befestigungsteile
11 Schlauch
12 Zuleitungsrohr

Beschreibung einzelner Produkteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

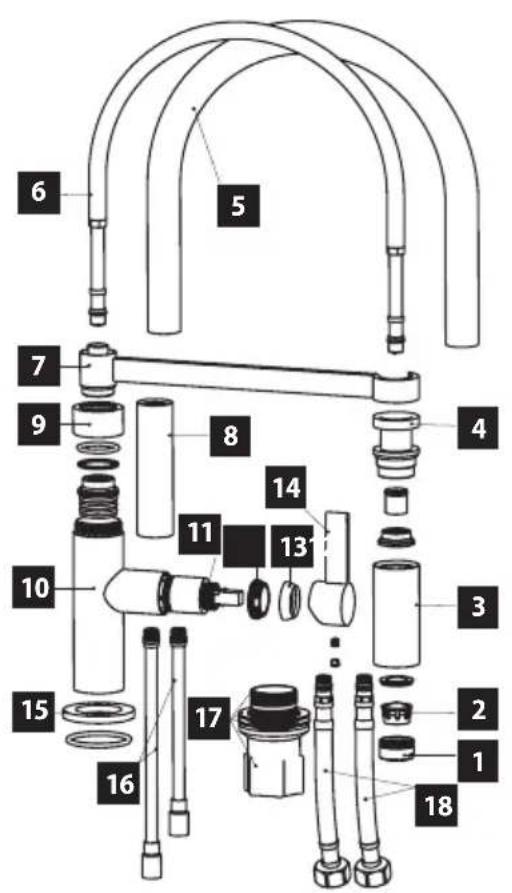

Beschreibung einzelner Produkteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlussschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armaturkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produzenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sie bitte die Spüle mit den angelegten Belegen über deren Erwerb an den Verkäufer zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entstanden sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
