BDC5327 - Wasserhahn Concept - Kostenlose Bedienungsanleitung

Produkttyp	Spültischarmatur
Marke	Concept
Modell	BDC5327, BDC5327BC
Hauptmaterial	Verchromtes Messing mit kratzfester Beschichtung
Kartusche	Hochwertige Keramikkartusche
Drehung	360°
Installation	Befestigung am Waschbecken, Anschluss für Warm- und Kaltwasser
Pflege	Regelmäßige Reinigung mit Seifenlösung oder Essig, Trocknen nach Gebrauch
Empfohlenes Reinigungsmittel	Neutrale Produkte ohne Chlor und Alkohol
Entkalkung	Essiglösung oder Essigreiniger
Spülenkompatibilität	Granitspülen von Concept
Garantie	Abdeckung von Herstellungs- und Materialfehlern, unsachgemäße Installation ausgeschlossen
Ersatzteile	Perlator, Kartusche, Griff, flexible Schläuche usw.
Reparierbarkeit	Austausch von Kartusche und Dichtungen möglich

Häufig gestellte Fragen - BDC5327 Concept

Wie installiere ich den Wasserhahn BDC5327?

Wasserzufuhr abstellen, Perlator abschrauben, Gehäuse mit mitgeliefertem Zubehör an der Spüle befestigen, Schläuche von Hand (ohne Kraft) anschließen, dann Wasser aufdrehen und Dichtheit prüfen.

Welcher Kartuschentyp wird verwendet?

Der Wasserhahn ist mit einer hochwertigen Keramikkartusche ausgestattet.

Wie reinige ich den Wasserhahn?

Regelmäßig mit Seifenlösung oder neutralem Reinigungsmittel ohne Scheuerpartikel reinigen, mit Wasser abspülen und trocknen. Bei Kalkablagerungen Essiglösung verwenden.

Kann der Wasserhahn links oder rechts installiert werden?

Ja, dank der 360°-Drehung kann der Griff sowohl auf der rechten als auch auf der linken Seite installiert werden.

Was tun bei einem Leck?

Überprüfen Sie die Dichtheit aller Verbindungen. Falls nötig, von Hand ohne Werkzeug nachziehen. Wenn das Leck bestehen bleibt, Wasser abstellen und einen Fachmann kontaktieren.

Welche Reinigungsmittel vermeiden?

Vermeiden Sie Produkte, die Chlor oder Alkohol enthalten, sowie scheuernde Schwämme.

Ist der Wasserhahn mit allen Spülen kompatibel?

Er ist speziell für Granitspülen von Concept konzipiert, kann aber mit entsprechenden Befestigungen auch an anderen Spülen installiert werden.

Wie pflege ich den Perlator?

Schrauben Sie den Perlator regelmäßig ab, um ihn zu reinigen und Kalkablagerungen mit Essiglösung zu entfernen.

Wie lange beträgt die Garantiezeit?

Die Garantie deckt Herstellungs- und Materialfehler ab. Bewahren Sie die Rechnung auf. Unsachgemäße Installation oder Wartung führt zum Garantieverlust.

Wo finde ich Ersatzteile?

Teile wie Kartusche, Perlator, Griff und Schläuche sind bei autorisierten Concept-Händlern erhältlich.

BEDIENUNGSANLEITUNG BDC5327 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Täglich und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
- Wenn die Abdichtung samentlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließlich ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelner Produktesteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auss

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

Beschreibung einzelner Produkteteile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

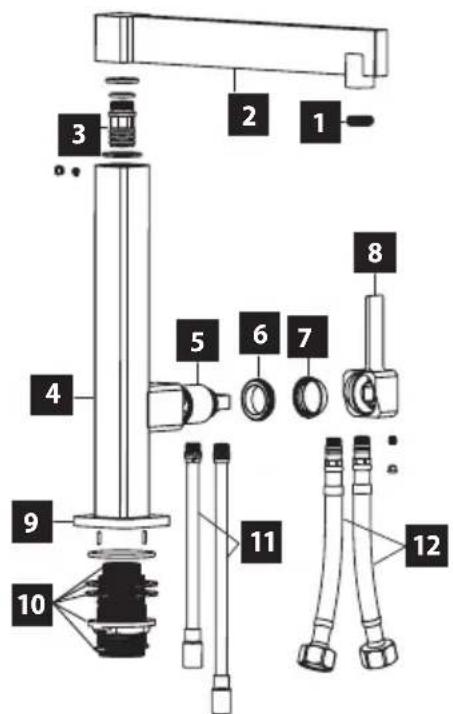

Beschreibung einzelnr Produktteile

BDC5327,BDC5327BC

Numéro	Article
1	Luftsprudler
2	Düse
3	Verbindungsteil
4	Armatürkörper
5	Kartische
6	Mutterabdeckung
7	Schraubverschluss
8	Griff
9	Sockel
10	Befestigungsteile
11	Schlauch
12	Zuleitungsrohr

Beschreibung einzelner Produktesteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armatürkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
