ARD51 - Alarmsystem ELRO - Kostenlose Bedienungsanleitung

Produkttyp	Alarmsystem mit Radarsensorerkennung
Marke	ELRO
Modell	ARD51
Abmessungen (H x B x T)	150 x 160 x 110 mm
Nettogewicht	765 g
Bruttogewicht	790 g
Stromversorgung	Netzteil 12V DC (Kabel 1,5 m) oder 8 AA 1,5V Batterien
Stromverbrauch	Max. 6W (Standby ≤20mA, Betrieb ≤500mA)
Radarerkennungsbereich (HI)	Vorne ≤6 m, hinten 9-16 m
Radarerkennungsbereich (MID)	Vorne ≤4 m, hinten 6-9 m
Radarerkennungsbereich (LOW)	Vorne ≤2 m, hinten 3-6 m
Erfassungswinkel	360°
Lautstärke des Alarms	Einstellbar von 70 bis 120 dB(A)
Alarmsignale	Hundegebell, Polizeisirene, Klingel (Dingdong)
Lautstärke einstellbar	8 Stufen
Durchdringende Erkennungszone	Holz, Kunststoff, Glas, Zement (<18 cm Dicke)
Leuchtanzeigen	POWER (Stromversorgung) und ARM (Alarm aktiviert)
Verwendung	Nur für den Innenbereich (nicht Regen, direkter Sonneneinstrahlung oder Wärmequellen aussetzen)
Lieferumfang	Alarmsystem, Netzteil, Bedienungsanleitung, Sicherheitsaufkleber
Betriebstemperatur	Nicht angegeben, hohe Temperaturen vermeiden

Häufig gestellte Fragen - ARD51 ELRO

Wie installiere ich den Alarm ARD51?

Stellen Sie das Gerät im Innenbereich auf einer ebenen Fläche auf, mindestens 2 Meter von Wärmequellen entfernt. Schließen Sie das Netzteil an oder legen Sie 8 AA-Batterien in das dafür vorgesehene Fach ein. Stellen Sie die Reichweite des Sensors mit dem Schalter HI/MID/LOW im Inneren des Fachs ein. Drücken Sie die Taste On/Off, um den Alarm zu aktivieren, die ARM-LED leuchtet nach 15 Sekunden Verzögerung auf.

Wie ändere ich den Alarmton?

Drücken Sie die Taste Select oben am Gerät, um zwischen den drei Tönen zu wechseln: Hundegebell, Polizeisirene und Klingel (Dingdong). Die Auswahl wird durch die sofortige Tonänderung bestätigt.

Wie stelle ich die Lautstärke des Alarms ein?

Verwenden Sie die Tasten Vol + und Vol - auf der Rückseite des Geräts. Die Lautstärke ist auf 8 Stufen einstellbar, von 70 bis maximal 120 dB.

Wie stelle ich die Erfassungsreichweite ein?

Öffnen Sie das Batteriefach und stellen Sie den Schalter auf HI (max. Reichweite 6 m vorne / 9-16 m hinten), MID (4 m vorne / 6-9 m hinten) oder LOW (2 m vorne / 3-6 m hinten). Passen Sie es nach Ihren Bedürfnissen an.

Kann ich den ARD51 nur mit Batterien betreiben?

Ja, das Gerät funktioniert mit 8 AA 1,5V-Batterien (nicht im Lieferumfang enthalten). Legen Sie sie in das dafür vorgesehene Fach ein. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

Was tun bei häufigen Fehlalarmen?

Überprüfen Sie, ob das Gerät in der Nähe einer Wärmequelle (Heizkörper, direkte Sonneneinstrahlung) oder in einem Luftzug platziert ist. Versetzen Sie das Gerät an einen anderen Ort oder richten Sie es anders aus. Reduzieren Sie die Erfassungsreichweite (von HI auf MID oder LOW umschalten).

Wie deaktiviere ich den Alarm vorübergehend?

Drücken Sie einmal die Taste On/Off. Die ARM-LED erlischt und der Alarm stoppt je nach aktuellem Ton: Hund 20s, Sirene 50s, Klingel sofort.

Kann der ARD51 im Freien verwendet werden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Feuchtigkeit, direkter Sonneneinstrahlung oder hohen Temperaturen aus.

Was bedeutet die ARM-LED?

Die ARM-LED zeigt an, dass der Alarm aktiviert ist und die Radarerkennung betriebsbereit ist. Sie leuchtet etwa 15 Sekunden nach dem Einschalten auf (Startverzögerung) und bleibt an, solange der Alarm im aktiven Modus ist.

Wie lange ertönt der Alarm nach einer Erkennung?

Die Dauer hängt vom ausgewählten Ton ab: Hundegebell stoppt etwa 20 Sekunden nach der letzten Erkennung, Polizeisirene nach 50 Sekunden, und die Klingel stoppt sofort nach Ende der Bewegung.

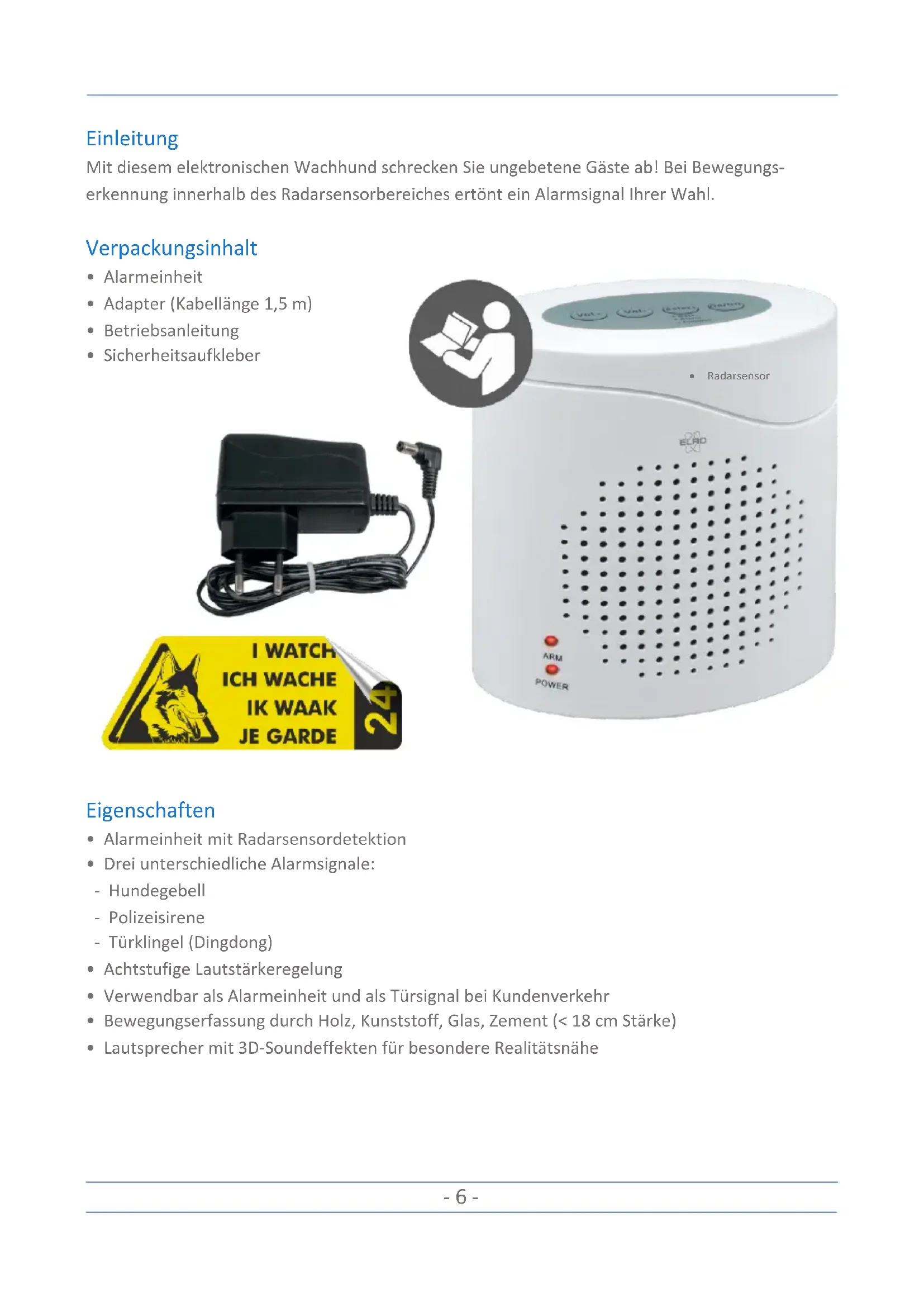

BEDIENUNGSANLEITUNG ARD51 ELRO

Mit diesem elektronischen Wachhund schrecken Sie ungebetene Gäste ab! Bei Bewegungs- erkennung innerhalb des Radarsensorbereiches ertönt ein Alarmsignal Ihrer Wahl.

Verpackungsinhalt

• Alarmeinheit

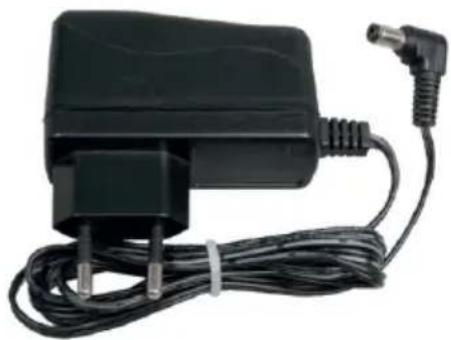

• Adapter (Kabellänge 1,5 m)
• Betriebsanleitung
• Sicherheitsaufkleber

• Alarmeinheit mit Radarsensordetektion
• Drei unterschiedliche Alarmsignale:
- Hundegebell
- Polizeisirene
- Türklingel (Dingdong)
- Achtstufige Lautstärkeregelung
- Verwendbar als Alarmeinheit und als Türsignal bei Kundenverkehr
- Bewegungserfassung durch Holz, Kunststoff, Glas, Zement (< 18 cm Stärke)
- Lautsprecher mit 3D-Soundeffekten für besondere Realitätsnähe

Stromversorgung

Die Stromversorgung der Alarmeinheit kann sowohl über das mitgelieferte Netzteil, als auch mittels Batterien, erfolgen. Hierdurch eignet sie sich auch zur Verwendung an Orten, an denen keine Steckdose zur Verfügung steht.

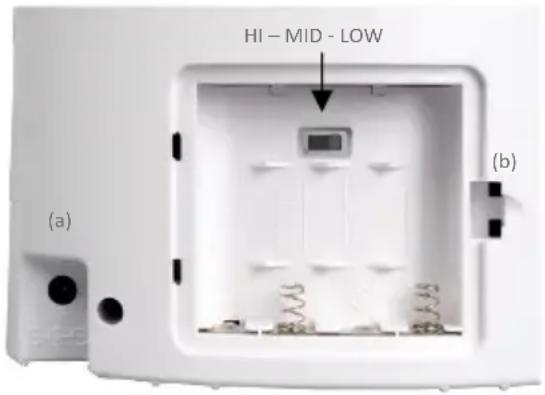

• Vor der Inbetriebnahme mit dem mitgelieferten Netzteil: Schließen Sie das Netzteil an, siehe (a).
• Vor der Inbetriebnahme mit Batterien: Öffnen Sie das Batteriefach, siehe (b) und legen Sie acht 1,5 V DC AA Batterien ein. Achtung: Entfernen Sie die Batterien, wenn Sie die Alarmeinheit für längere Zeit nicht verwenden.

Erfassungsbereich einstellen

Öffnen Sie den Batteriedeckel der Alarmeinheit und ermitteln Sie den optimalen Erfassungsbereich des Radarsensors über die Schalter am Gerät:

• HI
- < 6 m an der Vorderseite der Alarmeinheit
- 9-16 m an der Rückseite der Alarmeinheit
• MID
- < 4 m an der Vorderseite der Alarmeinheit
- 6-9 m an der Rückseite der Alarmeinheit
- LOW
- < 2 m an der Vorderseite der Alarmeinheit
- 3-6 m an der Rückseite der Alarmeinheit

Inbetriebnahme

• Wenn die Alarmeinheit mit Strom versorgt ist, leuchtet die Stromanzeige POWER.

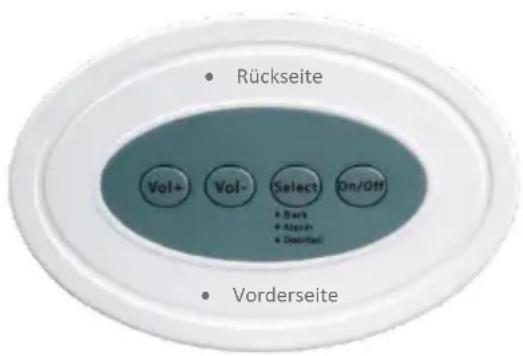

• Der Alarm wird durch das Drücken der Taste On/Off auf der Oberseite der Alarmeinheit ein- bzw. ausgeschaltet. Bei eingeschaltetem Alarm leuchtet die Alarmanzeige ARM.
• Das Alarmsignal kann durch Drücken der Select-Taste geändert werden.
• Drücken Sie zur Änderung der Alarmlautstärke die Tasten Vol+ und Vol-.
• Wenn Sie nichts tun, stoppt die Alarmeinheit automatisch die Alarmierung einige Sekunden, nachdem keine Bewegung erkannt wurde, abhängig vom gewählten Alarmsignal.

- Hundegebell : Stoppt ca. 20 Sekunden nach der letzten Bewegungserkennung.

- Polizeisirene : Stoppt ca. 50 Sekunden nach der letzten Bewegungserkennung.

- Türklingel : Stoppt sofort nach der letzten Bewegungserkennung.

- Um den Alarm zu deaktivieren, drücken Sie einmal die On/Off-Taste und die ARM Alarmanzeige-LED erlischt. Abhängig vom gewählten Alarm stoppt die Alarmeinheit für einige Sekunden die Alarmierung.

• Hundegebell : Stoppt ca. 20 Sekunden nach Drücken der On/Off-Taste.
• Polizeisirene : Stoppt ca. 50 Sekunden nach Drücken der On/Off-Taste.

- Türklingel : Stoppt das Drücken der On/Off-Taste sofort.

Wichtig

• Dieses Produkt eignet sich ausschließlich für den Einsatz innerhalb von Gebäuden. Bringen Sie die Alarmeinheit nicht an einem Ort an, an welchem sie direkter Sonneneinstrahlung, hohen Temperaturen (wie Heizkörpern oder Öfen) oder Regen ausgesetzt ist. Öffnen Sie das Gerät nicht anders als vorgesehen und versuchen Sie nicht, das Gerät selbst zu reparieren oder zu verändern. Der Garantieanspruch verfällt, wenn das Produkt für andere als die vom Hersteller vorgesehenen Zwecke verwendet wird.
• Die Lautstärke des Alarmsignals ist sehr hoch (maximal 120 dB). Setzen Sie sich dem Alarmsignal deshalb nicht über einen längeren Zeitraum aus.
• Wenn die Alarmeinheit zu nah an Wärmequellen angebracht wird, können Fehlalarme auftreten. Beheben Sie dieses Problem, indem Sie die Alarmeinheit an einem anderen Ort anbringen oder sie in eine andere Richtung ausrichten.
• ELRO Europe ist nicht haftbar für etwaige Verluste oder Schäden, die durch eine eventuelle Fehlfunktion der Alarmeinheit verursacht werden.

Spezifikationen

Alarmlautstärke	Einstellbar von 70 bis maximal 120 dB(A)
Radarsensorbereich	Max. 9-16 m, rückseitiger Erfassungsbereich
Erfassungswinkel	360°
Stromverbrauch	≤ 6 W
Betriebsspannung	12V DC
Arbeitsstrom	1 A
Ruhestrom	≤ 20 mA
Betriebsstrom	≤ 500 mA
Abmessungen	150 mm (H) x 160 mm (B) x 110 mm (T)
Nettogewicht	765 g
Bruttogewicht	790 g
Temperatur / Feuchtigkeit	-20°C bis 60°C / 20% bis 85%

Konformität

Das WEEE-Symbol bedeutet, dass die Batterien getrennt vom Haushaltsmüll zu entsorgen sind. Wenn dieses Produkt das Ende seiner Lebensdauer erreicht hat, bringen Sie es zu her ausgewiesenen Sammelstelle in Ihrer Nähe, um eine sichere Entsorgung oder ein chgerechtes Recycling zu garantieren. Schützen Sie die Umwelt und die Gesundheit Ihrer tmenschen und gehen Sie verantwortungsbewusst mit natürlichen Ressourcen um

Durch das Anbringen des CE-Zeichens auf einem Produkt erklärt der Hersteller, dass das Produkt alle gesetzlichen Anforderungen für das CE-Zeichen erfüllt und im gesamten EWR kauft werden kann.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt ELRO Europe, dass der Funkanlagentyp ELRO ARD51 Electronic Guard der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elro.eu/doc.

Service und Kontakt

Möchten Sie Kontakt mit uns aufnehmen? Das ist jederzeit möglich! Um unseren Kunden so gut und so schnell wie möglich weiterhelfen können, bitten wir Sie, folgendes zu beachten:

Für Fragen zur Installation, Inbetriebnahme oder Funktion dieses Produktes:

• Besuchen Sie www.elro.eu, um schnell eine Antwort auf Ihre Frage zu erhalten. Hier finden Sie unter anderem Antworten auf häufig gestellte Fragen, detaillierte Installationsvideos und die aktuelle Version der Betriebsanleitung Ihres Produktes.
• Konnten Sie Ihr Problem mit Hilfe unserer Website nicht lösen? Stellen Sie Ihre Frage dann auf der Produktseite oder senden Sie uns eine E-Mail an [e-mail]. Wir helfen Ihnen so schnell wie möglich weiter.

Für alle übrigen Fragen:

- Senden Sie eine E-Mail an [e-mail]. Wir werden uns schnellstmöglich bei Ihnen melden.

Die auf dieses Produkt anwendbaren Garantiebedingungen finden Sie auf www.elro.eu.

Dieses Produkt wurde hergestellt von:

ELRO Europe

Postbus 9607 - Box E800

1006 GC Amsterdam

Nederland

www.elro.eu
