BEDIENUNGSANLEITUNG WS9011JM Atag

	Einleitung			4
	Beschreibung			4
Sicherheit	Worauf Sie achten müssen 5
	Abluftsystem
Gebrauch	Bedienung			6
Pflege	Reinigen			8
	Fettfilter entfernen
	Austausch der Kohlefilter
	Beleuchtung			9
Installation	Allgemein			10
	Elektroanschluss			11
	Montage der Haube
Anlagen	Entsorgung Gerät und Verpackung 13

Einleitung

These Bedienungsanleitung gibt Ohnen eine schnelle Übersicht aller Mänglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.

Beschreibung

A Beleuchtung
B Ausschalter
C Ventilatorstufe 1
D Ventilatorstufe 2
E Ventilatorstufe 3/ Intensivstufe
F Timer

Abluftsysteme

Lesen Sie vor dem Gebrauch zunachst die separates Sicherheitsanweisungen.

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Kuchendämpfe werden nach außen abgeführt. Dies ist die Beste Methode!
2. Als Rezkirkulations-Dunstabzugshaube. Die Fetteile der angezogenen Kuchendampfe werden gefiltert. Die angesaugte Luft wird nicht abgefuhl, sondern wieder in die Kuche abgegeben. In thisem Fall mussen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Bedienung

Gebäse ein- und ausschalten

Drücken Sie auf die Geschwindigkeitstasten C, D oder E Die Abzugshaube wird auf die entsprechende Stufe geschalte.

Drücken Sie auf die Ausschalttaste B. Der Ventilator wird ausgeschelt.

Intensivistufe

Sie konnen die Dunstabzugshaube vorübergehend auf die hochste Stufe einschalten, z.B. um den Geruch schnell abzusaugen, wenn etwas angebrannt ist.

Drücken Sie zum Einsatzen der Intensivstufe 2 Sekunden die Taste E. Die Dunstabzugshaube schaltet 10 Minuten lang auf die hochste Stufe und kehr dann auf die ursprüngliche Stufe zurück.

Beleuchting ein- und ausschalten

Drücken Sie die Taste für die Beleuchtung A. Die Beleuchtung ist eingeschaltet.

Drücken Sie die Taste A für die Beleuchtung erneut. Die Beleuchtung ist ausgeschaltet.

Timer

Drücken Sie auf die Taste F.
Der Timer wird eingeschaltet. Die Abzugshaube bleibt 15 Minuten lang auf der eingestellen Stufe eingeschaltet. AnschlieBend wird sie ausgeschaltet.

Drücken Sie erneut auf die Taste F. Der Timer wird ausgeschaltet.

Clean-Air-Funktion

Drucken Sie (in ausgeschaltetem Zustand) 2 Sekunden lang die Taste F.

Die Clean-Air-Funktion ist aktiviert.

Die Abzugshaube wird einmal in der Stunde 10 Minuten lang

eingeschaltet. Wahrend der Absaugung blinken Taste C und Taste F.

Nach 10 Minuten schaltet die Abzugshaube aus und Taste F leuchtet dauerhaft.

Filter austauschen

Wenn Taste A langsam blinkt, müssen die Fettfilter gereinigt werden.

Blinkt Taste A Schnell, mussen die Aktivkohlefilter ausgetauscht

werden.

Setzen Sie die Steuerung nach dem Austauschen oder Reinigend er Filter zurück. Drücken Sie 5 Sekunden lang auf die

Beleuchtungstaste A.

Taste A hört auf zu blinken.

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube konnen Sie mit Seitenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspulen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sieihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln gehändn. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, so dass das Wasser hersauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Kohlefilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-doseziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorneziehen und dann von vorne nach untenkippen.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.
2. Befestigen Sie die Kohlefilter am Motor.
3. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle gesättigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Es ist auf jeder Fall erforderlich, die Kartusche mindestens alle vier Monate auszubauschen.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesattigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sieden Filterrechtzeitig aus.

Beleuchtung

Fehlerhafte LEDs)dürfen nur durch eine qualifi zierte Fachkraft ersetzt werden.

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu *\*

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, * dürfen auf thisem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 oder 150~mm . Es empfeht sich, das Abluftrohr auch mit diesen Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektröanschluss

Die Kuchenhaube besteht zur Geräteklasse II, daß muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = Phase L

BLAU = Phase N

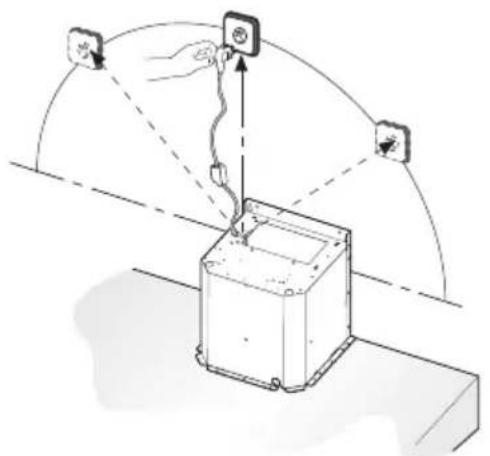

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist. Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

max 90 cm

Montage

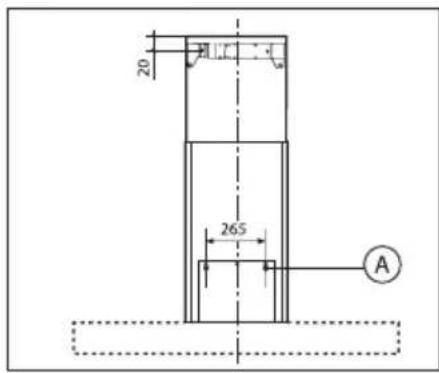

• Schrauben Sie die Haube mit den Dübeln und Schrauben an der Wand fest (A). Beachten Sie die angegebenen Maße.

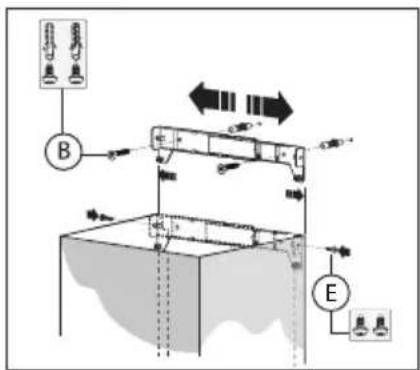

• Stellen Sie zuerst die Breite der Bülgel auf die Breite des oberen Rohrs ein. Schrauben Sie anschlieBend den Bülgel mit den Dubeln und Schrauben an der Wand fest (B). Beachten Sie den Abstand zwischen Bülgel und Decke (siehe Maßangaben).

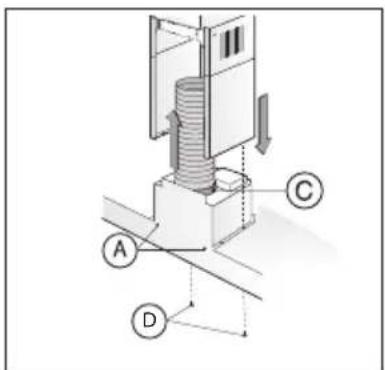

• Setzen Sie das Abluftrohr in das Ansatzstück (C) und anschließend in den Anschluss am Luftaustrittgitter ein.
• Stecken Sie den Stecker in die Steckdose.
• Platzieren Sie das obere Haubenrohr im unteren.
• Befestigen Sie das untere Haubenrohr mit den Schrauben an der Abzugshaube (D).
• Klappen Sie das obere Haubenrohr um den Bügel und schrauben sie es fest (E).

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung these Gerätes wurden dauerhafte Werkstoffe verwendet. These Geräts ist am Ende seiner Zeitordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet können sein:

Pappe;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruchen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Your canopy hood

Introduction 4

Description 4

Safety

Drucken Sie auf die Taste F.

Der Timer wird eingeschaltet. Die Abzugshaube bleibt 15 Minuten lang auf der eingestellen Stufe eingeschaltet. AnschlieBend wird sie ausgeschaltet.

Drucken Sie erneut auf die Taste F.

Der Timer wird ausgeschelt.

Clean air

Das Geräteypenschild befindet sich an der Innenseite des Gerätes.

Halten Sie die vollständige Typennummer bereit,

wenn Sie mit der Kundendienstabeilung Kontakt aufnehmen.

Adressen, Telefonummer der Kundendienstorganisation und der

Garantiebedienungen finden Sie auf www.atag.be
