Z31381 - Elektrisches Autozubehör ULTIMATE SPEED - Kostenlose Bedienungsanleitung

Produkttyp	12-V-Autoadapter
Marke	Ultimate Speed
Modell	Z31381
Kategorie	Elektrisches Kfz-Zubehör
Eingangsspannung	12 V, max. 6,3 A
Ausgangsspannung (12-V-Steckdosen)	12 V, 6,3 A
Ausgangsspannung (USB)	5 V, 1,0 A
Maximale Gesamtlast	75,6 W, 6,3 A
Anschlusskabellänge	Ca. 90,5 cm
Maße (B × H × T)	Ca. 8,6 × 3,3 × 4 cm
Gewicht	Nicht angegeben (leicht)
Anzahl 12-V-Steckdosen	2
Anzahl USB-Steckdosen	1
Ein/Aus-Schalter	Ja
Befestigung	Klebepunkte im Lieferumfang
Verwendungszweck	Anschluss zusätzlicher Geräte (Ventilatoren, Heizkissen, Kühlboxen) in einem 12-V-Fahrzeug
Sicherheitshinweise	Nicht in 24-V-Netzen verwenden, nicht öffnen, Feuchtigkeit vermeiden, außerhalb der Reichweite von Kindern aufbewahren
Reinigung und Pflege	Weiches, trockenes Tuch, keine Flüssigkeiten oder Reinigungsmittel
Lieferumfang	1 Adapter, 2 Klebepunkte, 1 Bedienungsanleitung
Entsorgung	Recycling über örtliche Sammelstellen

Häufig gestellte Fragen - Z31381 ULTIMATE SPEED

Wie hoch ist die Eingangsspannung des Adapters?

Die Eingangsspannung beträgt 12 V bei einem maximalen Strom von 6,3 A. Niemals an ein 24-V-Netz anschließen.

Welche Geräte kann ich an diesen Adapter anschließen?

Sie können zusätzliche Geräte wie Ventilatoren, Heizkissen oder Kühlboxen anschließen, die für 12 V ausgelegt sind. Beachten Sie die maximale Last von 75,6 W (6,3 A).

Wie installiere ich den Adapter im Auto?

Entfernen Sie den Zigarettenanzünder, stecken Sie den 12-V-Stecker in die Zigarettenanzünderbuchse. Verwenden Sie die mitgelieferten Klebepunkte, um den Adapter auf einer sauberen, trockenen und nicht heißen Oberfläche zu befestigen. Warten Sie 24 Stunden für optimale Haftung.

Wie hoch ist die maximale Leistung des USB-Anschlusses?

Der USB-Anschluss liefert 5 V und 1,0 A, also eine maximale Leistung von 5 W. Er ist zum Laden von Smartphones oder Tablets geeignet.

Kann ich mehrere Adapter in Reihe schalten?

Nein, es ist verboten, mehrere Autoadapter aneinander anzuschließen. Dies könnte eine Überlastung verursachen und die Geräte beschädigen.

Wie reinige ich den Adapter?

Reinigen Sie nur die Außenseite des Gehäuses mit einem weichen, trockenen Tuch. Verwenden Sie niemals Flüssigkeiten oder Reinigungsmittel, da diese das Gerät beschädigen könnten.

Was tun bei Fehlfunktion?

Versuchen Sie im Problemfall keine Reparatur selbst. Wenden Sie sich an einen qualifizierten Elektriker. Das Öffnen des Produkts führt zum Verlust jeglicher Garantie.

Ist der Adapter mit allen Fahrzeugen kompatibel?

Er ist für Fahrzeuge mit 12-V-Zigarettenanzünderbuchse ausgelegt. Überprüfen Sie, ob die Bordspannung 12 V (nicht 24 V) beträgt.

Wie erkenne ich, ob der Adapter unter Spannung steht?

Der Adapter ist mit einem Ein/Aus-Schalter (2) ausgestattet. Drücken Sie ihn, um die Stromversorgung zu aktivieren. Die 12-V- und USB-Steckdosen sind dann unter Spannung.

Kann ich den Adapter dauerhaft eingesteckt lassen?

Es wird empfohlen, den Adapter bei Nichtgebrauch abzustecken, um eine Batterieentladung zu vermeiden. Verwenden Sie den Ein/Aus-Schalter, um die Stromversorgung zu unterbrechen.

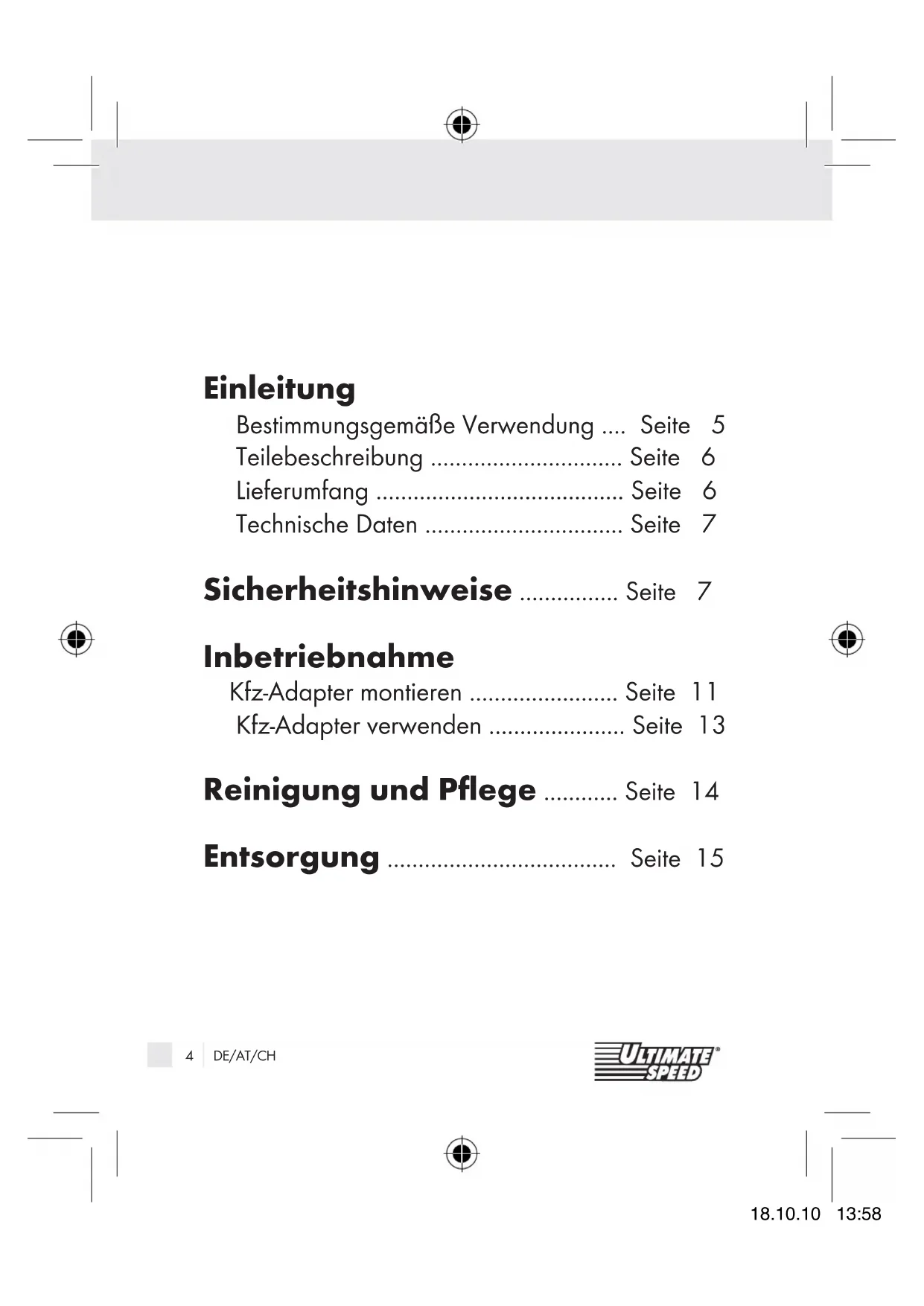

BEDIENUNGSANLEITUNG Z31381 ULTIMATE SPEED

Bestimmungsgemäß Verwendung .... 5

Teilebeschreibung 6

Lieferumfang . 6

Technische Daten . 7

Sicherheitshinweise . 7

Inbetriebnahme

Kfz-Adapter montieren . 11

Kfz-Adapter verwenden . 13

Reinigung und Pflege .14

Entsorgung . 15

Kfz-Adapter 12 V

Einleitung

Die Bedienungsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und

Entsorgung. Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zum Anschluss für Zusammengele (Ventilatoren, Heizauflagen, Kuhlboxen) im Auto vorgesehen. Der Kfz-Adapter verfügt über zwei 12-Volt-Anschlüsse sowie über einen USB-Anschluss. Das Gerät ist ausschließlich zur Verwendung im Kfz vorgesehen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestim

5 DE/AT/CH

mungsgemäß und konnen zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 12 Volt-Anschlussstecker (für Zigarettenanzünder)
2 EIN-/AUS-Schalter
3 12-Volt-Anschlussbuchse
4 USB-Anschluss

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei den Zustand des Produkts und aller Teile.

1 x Kfz-Adapter 12 V
2x Klebepad
1 x Bedienungsanleitung

Technische Daten

Eingangsspannung:

$$ = - 1 2 $$

V

，m

$$ 6, 3 \mathrm {A} $$

Ausgangsspannung:

12-Volt-Anschlussbuchsen:

$$ 1 2 = - \approx 6, 3 \mathrm {A} $$

USB-Anschluss:

Max. Auslastung: 75,6 W, 6,3 A

$$ \text {(i n k l . U S B - A n s c h l u s s)} $$

Lange Anschlusskabel:

ca. 90,5 cm

MaBe:

ca. 8,6 × 3,3 × 4 cm

$$ (B \times H \times T) $$

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitsinweise verursacht werden, wird keine Haftung übernommen!

7 DE/AT/CH

WARNING! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder untersätzen*häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

• Dieses Gerät ist kein Spielzeug, es führt nicht in Kinderhände. Kinder konnen die Gefahren, die im Umgang mit dem Gerät entstehen, nicht erkennen.
  Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind,)dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.

• Verwenden Sie das Produkt nur mit einem 12-Volt-Anschluss. Schließen Sie es niemals an ein 24-Volt Bordnetz an.
  Überprüfen Sie vor jedem Anschluss das Gerät und das Anschlusskabel auf etwaige Beschädigungen.

• Stecken Sie niemals mehrere Kfz-Adapter hintereinander.
  Verwenden Sie das Gerät nicht, wenn Sie irgendwelche Beschädigungen feststellen.
  Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen am Gerät an eine Elektrofachkraft.
  Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben.
  Versuchen Sie nicht, das Gerät selbst zu reparieren.
  Halten Sie das Gerät unbedingt von Wasser oder anderen Flüssigkeiten fern.
  Fassen Sie den 12-Volt-Anschlussstecker 1, die 12-Volt-Anschlussbuchsen 3 oder den USB-Anschluss 4 nicht mit feuchten Handen an.

Schützen Sie das Anschlusskabel vor scharfen Kanten, mechanischen Belastungen und bereits Oberflächen.

Ziehen Sie nicht am Anschlusskabel des angeschlossenen Geräts oder des Kfz-Adapters. Ziehen Sie das angeschlossene Gerät oder den Kfz-Adapter stets am Anschlussstecker aus der Buchse.

• Setzen Sie das Gerät
• keinen extremen Temperaturen,
• starken Vibrationen,
• starken mechanischen Beanspruchungen,
• keiner direkten Sonneneinstrahlung,
• keiner Feuchtigkeit aus. Andernfalls droht eine Beschädigung des Gerätes.

VORSICHT! UNFALLGEFAHR! Platzieren Sie den Kfz-Adapter so, dass das Anschluss-kabel den Fahrer nicht beholdert.

VORSICHT! UNFALLGEFAHR! Achten Sie darauf, dass das Gerät während der Fahrt nicht verrutschen kann.

Ziehen Sie vor sãmtlichen Arbeiten am Kfz-

Adapter oder an angeschlossenen Geräten die Anschlussstecker aus den Buchsen.

• Stecken Sie niemals einen Zigarettenanzünder in eine der 12-Volt-Anschlussbuchsen 3. Bei Nichtbeachtung kann es zu Beschädigungen des Geräts kommt.
  Die Sicherung kann nicht ersetzt werden.

Inbetriebnahme

Kfz-Adapter montieren

VORSICHT! UNFALLGERFAHR! Montieren Sie den Kfz-Adapter so, dass er während der Fahrt nicht verrutschten kann bzw. den Fahrer nicht beholdert.

Hinweis: Achten Sie darauf, dass Sie den Kfz-Adapter so anbringen, dass das Anschlusskabel bis zur Anschlussbuchse des Zigarettenanzünders reicht.

Hinweis: Achten Sie darauf, dass der Untergrund, auf dem Sie den Kfz-Adapter montieren möchten, frei von Schmutz und Fett ist und sich nicht erwartt. Reinigen Sie den Untergrund ggf. Ein verschmutzter oder fettiger Untergrund kann die Funktionalität

11 DE/AT/CH

der Klebepads einschränken.

Hinweis: Montieren Sie den Kfz-Adapter so, dass er keinem direkten Sonnenlicht ausgesetzt ist. Andernfalls kann die Klebefähigkeit der Klebepads nachlassen.

Entfernen Sie die Schutzfolie von einer Seite der Klebepads.
Platzieren Sie die Klebepads auf der Unter-seite des Kfz-Adapters.
Entfernen Sie die Schutzfolie von der anderen Seite der Klebepads.
Platzieren Sie den Kfz-Adapter an gewünschter Stelle und drucken Sie diesen leicht an.

Hinweis: Verwenden Sie das Produkt erst 24 Stunden nach der Montage. Nach 24 Stunden haben die Klebepads ihre optimale Haftbarkeit erreicht. Verändern Sie nach der Montage nicht die Position der Klebepads. Andernfalls kann die Haftbarkeit der Klebepads eingeschrankt sein.

VORSICHT! UNFALLGEFAHR! Überprüfen

Sie in regelmäßigen Abständen den festen Sitz des Kfz-Adapters.

Kfz-Adapter verwenden

Ziehen Sie den Zigarettenanzünder aus der Anschlussbuchse.
Stecken Sie den 12-Volt-Anschlussstecker in die Anschlussbuchse des Zigarettenanzünders.

Hinweis: Drehen Sie den 12-Volt-Anschlussstecker 1 ggf., so dass die Kontakte von Anschlussbuchse und 12-Volt-Anschlussstecker 1 übereinander liegen.

Stecken Sie nun den Anschlussstecker des gewünschten Zusatzgerätes in die 12-Volt-Anschlussbuchsen 3 bzw. den USB-Anschluss 4.

Hinweis: Achten Sie darauf, dass das Zusatzgerät ausgeschaltet ist, wenn Sie an den Kfz-Adapter entschließlich.

VORSICHT! GEFAHR DER SACHBESCHÄDIGUNG! Die max. Belastungsgrenze für alle angeschlossenen Zusatzgeräte liegt bei 6,3 A. Belasten Sie den Kfz-Adapter nicht darüber hinaus.

Hinweis: Beachten Sie unbedingt die Bedienungsanleitung des jeweiligen Herstellers.

Drücken Sie den EIN-/ AUS-Schalter2, um den Kfz-Adapter einzuschalten.
Schalten Sie die angeschlossenen Zusatzgeräte ein.
Schalten Sie die angeschlossenen Zusatzgeräte aus, wenn Sie sie nicht mehr verwenden.
Drücken Sie den EIN-/ AUS-Schalter2, um den Kfz-Adapter auszuschalten.
Trennen Sie den Anschlussstecker der Zusatzgeräte von den 12-Volt-Anschlussbuchsen 3 bzw. dem USB-Anschluss 4, wenn Sie die Zusatzgeräte nicht mehr verwenden.

Reinigung und Pflege

Reinigen Sie das Gerät nur äußertlich mit einem weichen, trockenen Tuch.
- Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfassten Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

15 DE/AT/CH
