SUB 1500 R - Subwoofer CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	Canton
Modell	SUB 1500 R
Lautsprecher	300 mm (12 Zoll) mit Langhubbmembran
Eingebauter Verstärker	200 W RMS
Abmessungen (B x H x T)	400 x 400 x 450 mm
Gewicht	15 kg
Stromversorgung	230 V ~ 50 Hz
Stromverbrauch Standby	< 0,5 W
Hauptfunktionen	Raumanpassung (Normal/Wide/Narrow), Phasenregelung, Auto/ON-Modus, Infrarot-Fernbedienung, High-Level- und Low-Level-Eingänge, gefilterter High-Level- und Low-Level-Ausgang
Eingänge	Line-Eingang (Cinch), Lautsprechereingang (Klemmen)
Ausgänge	Line-Ausgang (Cinch), Lautsprecherausgang, gefilterter Ausgang (80 Hz) für Satellitenlautsprecher
Frequenzbereich	20 - 200 Hz
Einstellungen	Lautstärke, Trennfrequenz, Phase (0/180°), Raumanpassung, Verstärkermodus (Auto/ON)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Feuchtigkeit, Wärmequellen und Vibrationen vermeiden. Vor der Reinigung Netzstecker ziehen. Die mitgelieferten Spikes oder Absorber zur Entkopplung vom Boden verwenden.
Ersatzteile und Reparierbarkeit	Interne Sicherung (nur durch Fachmann austauschen), Batterien der Fernbedienung (AAA). 2 Jahre Garantie auf die aktive Elektronik, 5 Jahre auf die Passivlautsprecher.
Allgemeine Informationen	Subwoofer erhältlich in schwarz oder weiß lackiert. Lieferumfang: Fernbedienung, Entkopplungsspitzen, selbstklebende Absorber, Netzkabel und Bedienungsanleitung.

Häufig gestellte Fragen - SUB 1500 R CANTON

Wie schließe ich den Subwoofer SUB 1500 R an einen Verstärker ohne Subwoofer-Ausgang an?

Verwenden Sie den High-Level-Eingang, indem Sie die Klemmen des Subwoofers mit den Lautsprecherausgängen des Verstärkers verbinden. Beachten Sie die Polarität: Rot (+) an Rot, Schwarz (-) an Schwarz. Schließen Sie nicht gleichzeitig High-Level- und Low-Level-Eingänge an.

Was tun, wenn sich der Subwoofer nicht einschaltet?

Überprüfen Sie die Netzanschluss und dass der Schalter auf ON steht. Wenn der Automatikmodus ausgewählt ist, stellen Sie sicher, dass ein Audiosignal anliegt. Testen Sie mit einem anderen Cinch-Kabel. Wenn das Problem weiterhin besteht, kann die interne Sicherung defekt sein; wenden Sie sich an einen Fachmann.

Wie synchronisiere ich die Fernbedienung mit dem Subwoofer?

Schalten Sie den Subwoofer aus, warten Sie 30 Sekunden und schalten Sie ihn wieder ein. Drücken Sie innerhalb der nächsten 30 Sekunden nacheinander die Tasten '- Phase', '+ Phase' und 'Power/Auto' auf der Fernbedienung. Die Synchronisation ist abgeschlossen.

Was ist die ideale Einstellung für die Raumanpassung?

Für einen Raum mit normalen Abmessungen verwenden Sie die Einstellung NORMAL. Für einen großen Raum wählen Sie WIDE; für einen kleinen Raum NARROW. Bei niedriger oder mittlerer Lautstärke verstärkt die Einstellung BOOST (bei den Modulen M-R/L-R) die Bässe.

Wie reinige ich den Subwoofer?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, bei Bedarf leicht feuchtes Tuch zum Abstauben. Vermeiden Sie chemische Produkte, Lösungsmittel oder scheuernde Reiniger, die die Oberfläche beschädigen könnten.

Warum brummt der Subwoofer?

Dies kann an einem zu langen oder nicht abgeschirmten Signalkabel, einer Masseschleife (schließen Sie alle Geräte an dieselbe Steckdosenleiste an) oder Netzstörungen (Kühlschrank) liegen. Versuchen Sie ein kürzeres, abgeschirmtes Kabel und entfernen Sie Störquellen.

Wie lange dauert die empfohlene Einspielzeit?

Rechnen Sie mit 15 bis 20 Stunden Betrieb bei moderater Lautstärke, damit die Lautsprecheraufhängungen ihre optimale Leistung erreichen. Vermeiden Sie in dieser Phase hohe Lautstärken.

Kann ich zwei SUB 1500 R gleichzeitig verwenden?

Ja, das Verstärkermodul M und L verfügt über einen zusätzlichen High-Level- oder Low-Level-Ausgang zum Anschluss eines zweiten Subwoofers. Verwenden Sie je nach verfügbarem Ausgang ein Lautsprecherkabel oder ein Cinch-Kabel, ohne die linken und rechten Kanäle zu vertauschen.

Was tun, wenn der Ton zu leise ist?

Erhöhen Sie die Lautstärke des Subwoofers. Überprüfen Sie die Polarität der High-Level-Verbindungen (Rot auf Rot). Wenn Sie einen Cinch-Eingang verwenden, erhöhen Sie den Subwoofer-Ausgangspegel am Verstärker. Reduzieren Sie gegebenenfalls die Lautstärke der anderen Lautsprecher, um die Balance zu verbessern.

Wie lange ist die Garantiezeit für den SUB 1500 R?

Es gilt die gesetzliche Gewährleistung. Canton gewährt zusätzlich 2 Jahre Garantie auf die aktive Elektronik und 5 Jahre auf die Passivlautsprecher ab Kaufdatum. Die Garantie deckt keine Schäden durch Transport oder unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG SUB 1500 R CANTON

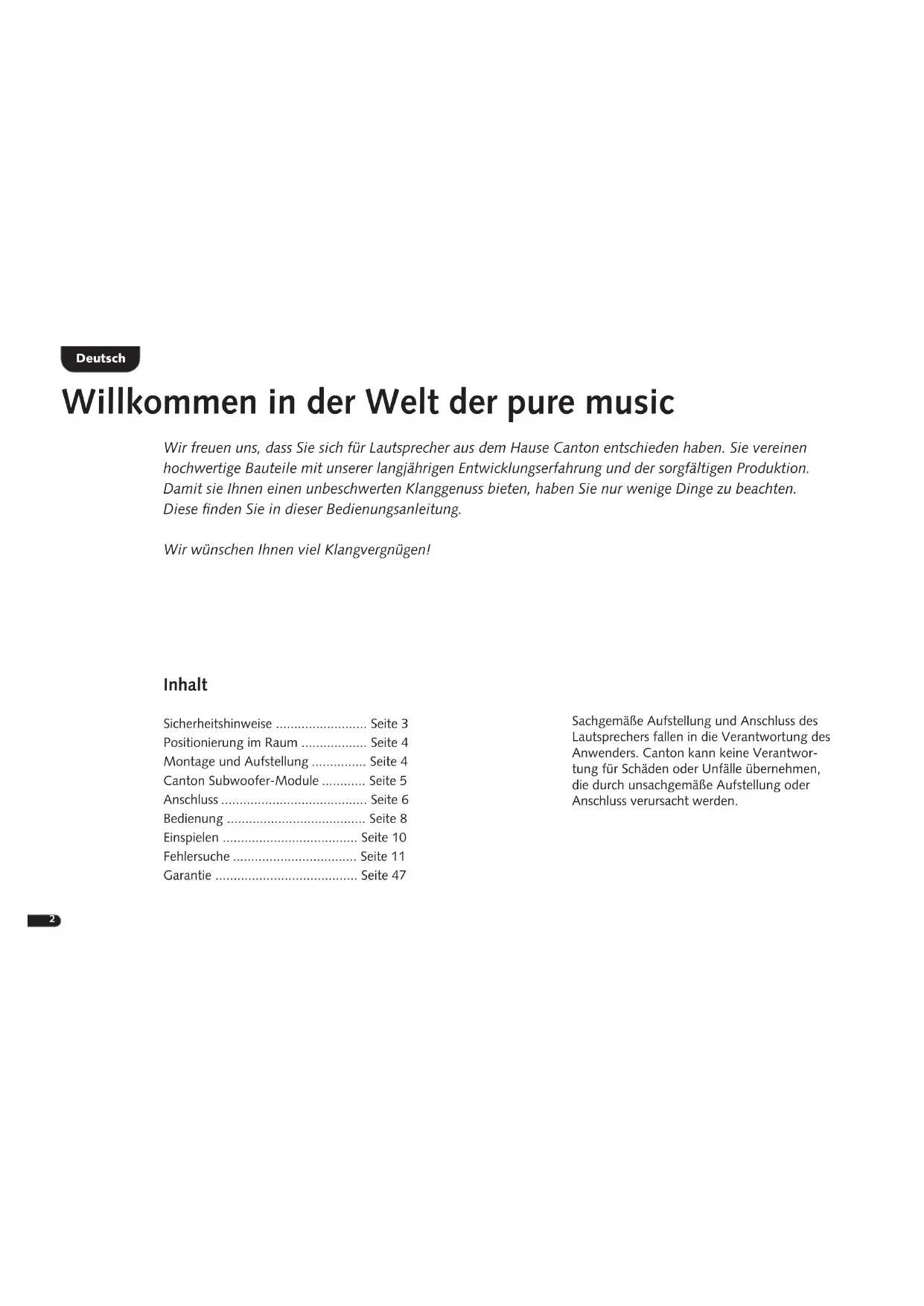

Willkommen in der Welt der pure music

Wir freiuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährige Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihr einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Positionierung im Raum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage und Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Canton Subwoofer-Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschluss. 6

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sachgemäß Aufstellung und Anschluss des Lautspechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für ihren Subwoofer und bei dessen Pflege und Bedienung!

Wahlen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts daraufufen

Netzkabel nicht mit nassen Handen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Gehäuse nicht offen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polungachten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaitigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmull werfen

Freien Zugang zum Netzstecker gewährleisten

Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

Canton Subwoofer konnen beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer-Wand

Montage und Aufstellung

Anbringung Absorber/Spikes

Wenn Sie ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sieitte zur Entkopplung die mitgelieferten selbstbenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwooofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit entsprechlichen Verstärkermodulen ausgestattet.
Bitte überprüfen Sie anhand der Abbildungen, welches Modul in ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte acht den Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Mänglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

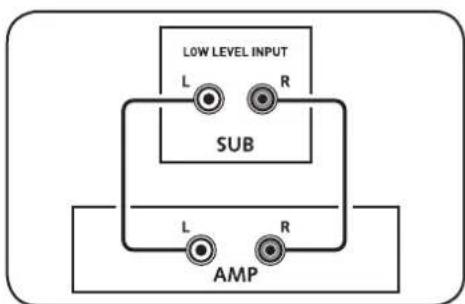

1. Verträger oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinchkabel

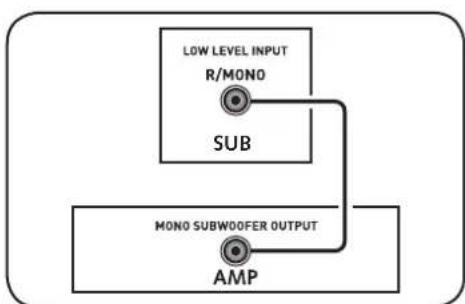

1. Verträker oder AV-Receiver mit Mono-Subwoofer

Ausgangsbuchse: Verbindung über Mono Low Level Input

Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verträker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgaben des Verträkers über High Level Input
   Kabel: handelsübliches Lautsprecherkabel
   Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input * dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

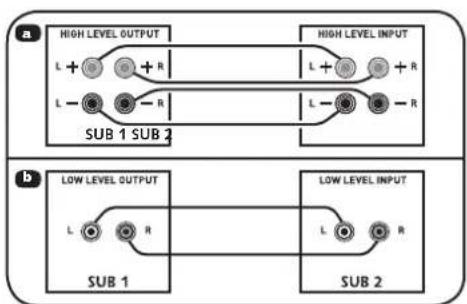

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofer. Kabel: handelsübliches Lautsprecherkabel
4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofoers. Kabel: handelsübliches Cinchkabel

Hinweis:
Bitte die Seiten links und rechts nicht vertauschen!

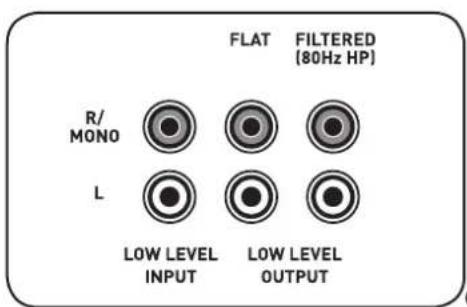

Anschlussmöglichkeit für Subwoofer-Modul L:

1. "Low Level Out Filtered": Zur Entlastung kleinerer Aktivlust sprecher werden Frequen unterhalb 80 Hz wegelfiltert.

Deutsch

Deutsch

Bedienung

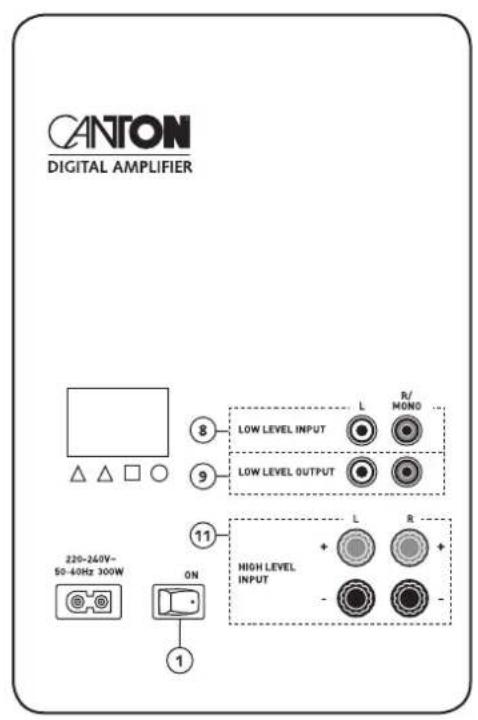

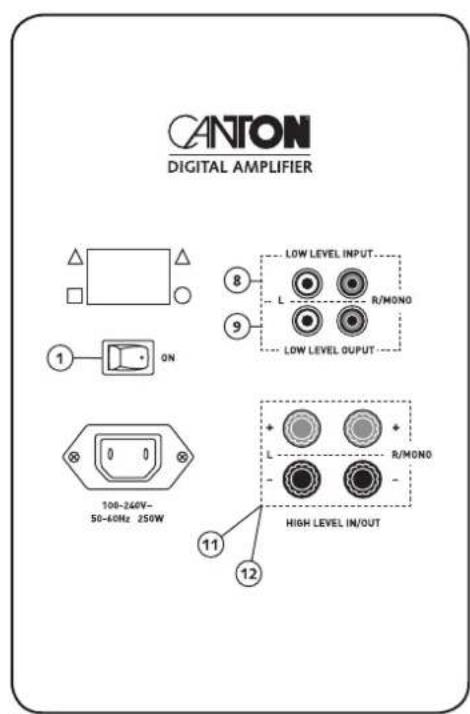

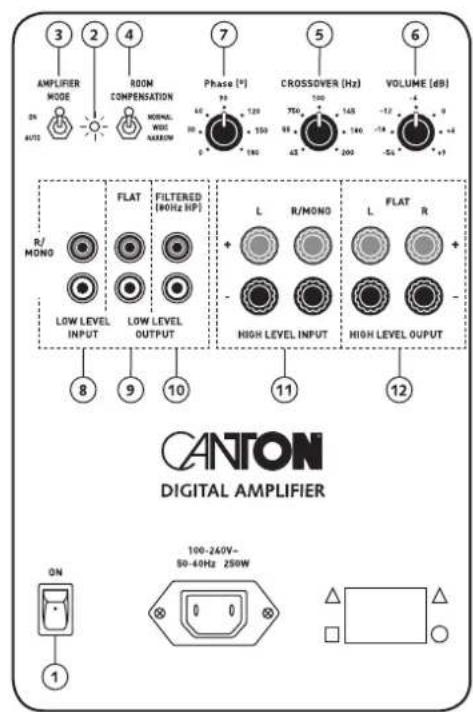

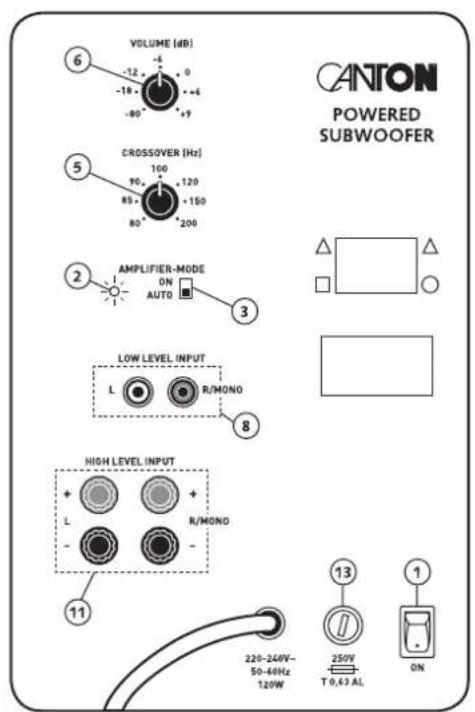

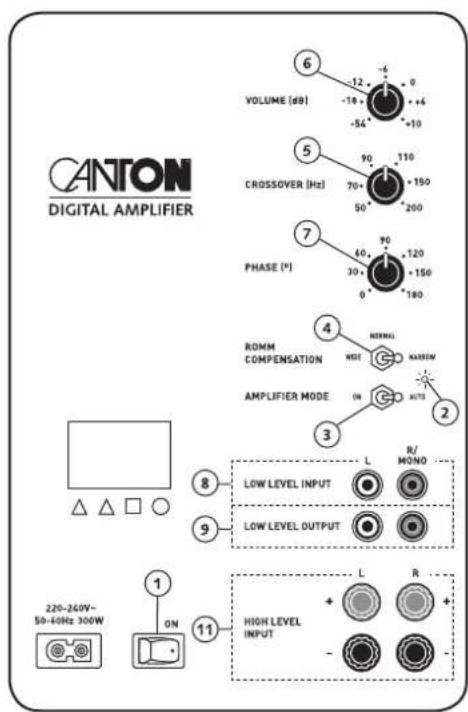

Modul S Modul LModul M

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

Ein-/Ausschalter Stromversorgung
Betriebsanzeige (grun/rot)
Einschaltautomatik
Akustische Raumanpassung (gilt nicht für Modul S)
Einstellung der oberen Übertragungsfrequency
Lautstärkanpassung
7 Phasenanpassung (gilt nicht für Modul S)
Low-Level-Eingang
Low-Level-Ausgang (gilt nicht für Modul S)
Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
High-Level-Eingang
High-Level-Ausgang (gilt fur Modul L)

Sicherung (gilt fur Modul S)
14 Setup Mode (gilt fur Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

Amplifier Mode" auf AUTO": Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik,而去 der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
Amplifier Mode" auf ON Subwoofer bleibt immer eingeschaltet

Room Compensation - Einstellungen bei der Erstinstallation (Modul M und L)

Wahlen Sieitte die Schalterstellung, die zur besten Tonwiedergabe fuhrt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal" für normal große Räume, Einstellung „Wide" für große Räume, Einstellung „Narrow" für keine Räume. (Modul M-R / L-R) Einstellung „Boost" für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

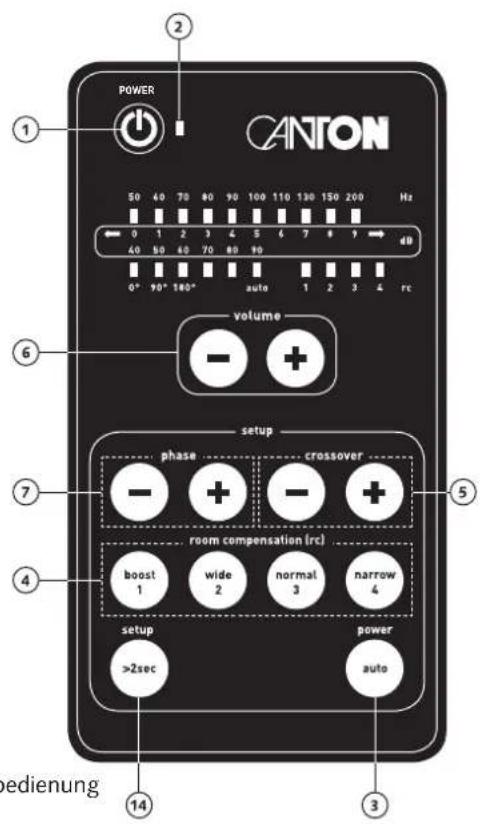

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup" für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup" bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwooferers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften: 15 - 20 Betriebsstunden.

-itte in thiser Zeit in normaler Lautstarke horen
- Extrem hohe Pegel vermeiden
- Unterschiedlichstes Musikmaterial hören

Fehlersuche

Deutsch

Anbei findn Sie eine Übersicht der am haufgsten auftretenden Probleme. Sollten Sie weiterfuhrende Fragen haben, wenden Sie sichitte an Ihren Canton Fachhandler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem möglich	Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verständiger (Receiver) über dessen Laufsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderen Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verständers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verständer): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspiegel am Verständer für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel des Verständers erhöhen
	9. Feinsicherung im Subwoofer ausgelost (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen halten

Deutsch

Problem möglich	Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofoers zu niedrig eingestellt Lautstärke	an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers mussen mit den roten Eingangs-buchsen des Subwoofoers verbunden sein
	3. Ausgangspiegel am Verträger für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel am Verträger erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofoers	Kürzere Signalleitung vom Verträger zum Subwoofer verwenden oder mögliche Störquellen entstehen ({siehe „Subwoofer brummt“})
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlagen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hinterinen der. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verträger zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendenten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verträger und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verträger verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören setzen, falls das Brummgeräusch verschwindet oder zunachst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fach-mann zu Rateziehen) Speziellen „Mantelstromfilter" (im Fachhandel erhält-) zwischen Verträger und Subwoofer schalten, um das Brummen zu eliminieren Netzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonderss wichtig, wenn der Verträger nicht geerdet ist)

Deutsch

Notizen

English

Français

Espanol

Italiano

Pycckn

Svenska

Nederlands

Polski

Über die gesetzlich vorgeschribene Gewährleistung hinaus übernimmt Canton für alle Passivlautsprcher eine Garantie von 5 Jahren. Für die Aktivsubwoofer und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnnt mit dem Kauf und gilt nur für den Erstkafter. Ein Garantienansprch bestellt nur bei Verwendung der Originalverpackung, Ausgeschlossen sind Transportschaenen und Schaden, die durch unsachgemäß Gebrauch verursacht wurden. Der Anspruch verlangert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautspricher, die bei einem autorisierten Canton Fachhandler gekauft wurden. Wenden Sie sich im Schadensfallitte anihn oder direkt an den Canton Service.
