SUB 1500 R - Subwoofer CANTON - Gratis bruksanvisning och manual

Produkttyp	Aktiv subwoofer
Märke	Canton
Modell	SUB 1500 R
Högtalare	300 mm (12 tum) med lång slaglängdsmembran
Inbyggd förstärkning	200 W RMS
Mått (B x H x D)	400 x 400 x 450 mm
Vikt	15 kg
Strömförsörjning	230 V ~ 50 Hz
Standbyförbrukning	< 0,5 W
Huvudfunktioner	Rumsanpassning (Normal/Wide/Narrow), fasinställning, Auto/ON-läge, infraröd fjärrkontroll, hög- och lågnivåingångar, filtrerad hög- och lågnivåutgång
Ingångar	Ljudingång (Cinch), högtalaringång (terminaler)
Utgångar	Ljudutgång (Cinch), högtalarutgång, filtrerad utgång (80 Hz) för satellithögtalare
Frekvensomfång	20 - 200 Hz
Inställningar	Volym, delningsfrekvens, fas (0/180°), rumsanpassning, förstärkningsläge (Auto/ON)
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel.
Säkerhet	Undvik fukt, värmekällor, vibrationer. Koppla ur före underhåll. Använd medföljande spetsar eller absorptionsfötter för att avkoppla från golvet.
Reservdelar och reparationsmöjligheter	Intern säkring (byte av specialist), fjärrkontrollens batterier (AAA). 2 års garanti för aktiv elektronik, 5 år för passiva högtalare.
Allmän information	Subwoofer tillgänglig i svart eller vit lackad finish. Levereras med fjärrkontroll, avkopplingsspetsar, självhäftande absorptionsfot, strömkabel och bruksanvisning.

Vanliga frågor - SUB 1500 R CANTON

Hur ansluter man subwoofern SUB 1500 R till en förstärkare utan subwooferutgång?

Använd högnivåingången genom att ansluta subwooferns terminaler till förstärkarens högtalarutgångar. Respektera polariteten: röd (+) till röd, svart (-) till svart. Anslut inte hög- och lågnivåingångarna samtidigt.

Vad gör jag om subwoofern inte slås på?

Kontrollera strömkabelanslutningen och att strömställaren är på ON. Om automatläge är valt, se till att en ljudsignal finns. Testa med en annan Cinch-kabel. Om problemet kvarstår kan den interna säkringen vara defekt; kontakta en specialist.

Hur synkroniserar man fjärrkontrollen med subwoofern?

Stäng av subwoofern, vänta 30 sekunder, slå sedan på den igen. Under de följande 30 sekunderna trycker du i tur och ordning på knapparna '- Phase', '+ Phase' och 'Power/Auto' på fjärrkontrollen. Synkroniseringen är klar.

Vilken är den ideala inställningen för rumsanpassning?

För ett rum med normala dimensioner, använd inställningen NORMAL. För ett stort rum, välj WIDE; för ett litet rum, NARROW. Om volymen är låg eller medelhög förstärker inställningen BOOST (på modulerna M-R/L-R) basen.

Hur rengör man subwoofern?

Koppla ur apparaten. Använd en mjuk, vid behov lätt fuktad trasa för att damma av. Undvik alla kemikalier, lösningsmedel eller slipande rengöringsmedel som kan skada finishen.

Varför avger subwoofern ett brummande ljud?

Det kan bero på en för lång eller oskärmad signalkabel, en jordslinga (anslut alla enheter till samma grenuttag) eller nätstörningar (kylskåp). Prova en kortare skärmad kabel och flytta bort störningskällorna.

Vilken är den rekommenderade inkörningsperioden?

Räkna med 15 till 20 timmars drift vid måttlig volym för att högtalarens upphängningar ska nå optimal prestanda. Undvik höga volymer under denna fas.

Kan jag använda två SUB 1500 R subwoofrar samtidigt?

Ja, förstärkarmodulen M och L har en extra hög- eller lågnivåutgång för anslutning av en andra subwoofer. Använd en högtalarkabel eller en Cinch-kabel beroende på tillgänglig utgång, utan att vända på vänster och höger kanal.

Vad gör jag om ljudet är för svagt?

Öka subwooferns volym. Kontrollera polariteten på högnivåanslutningarna (röd mot röd). Om du använder en Cinch-ingång, öka subwooferns uteffekt på förstärkaren. Minska vid behov volymen på de andra högtalarna för att balansera.

Vilken garanti har SUB 1500 R?

Lagstadgad garanti gäller. Canton erbjuder dessutom 2 års garanti på aktiv elektronik och 5 år på passiva högtalare från inköpsdatum. Garantin täcker inte skador orsakade av transport eller felaktig användning.

BRUKSANVISNING SUB 1500 R CANTON

SWE Välkommen till pure music-världen

Vi glädjer oss àt att du har bestamt dig for Högtalare fran tillverkaren Canton. De forenar högvardiga componenter med var质量管理 som du måste beakta for alt de skag die fullland klängglädje. Dessa anvisinngar hitter du ienna braksanvisning.

Vi önskar mycket nõje vid lyssnandet!

Montering och uppstallning.. Sida 22

Canton subwoofermodulier Sida 23

Anslutnng Sida 27

Betjäning Sida 28

Inkörning Sida 33

Felsökning Sida 34

Garanti Sida 47

NED Inhoud

Anvandaren ansvarar for att hoga talaren stalls up och ansluts korrekt. Canton overtar ingel ansvar for skador erler olyck or som orasaks av osakkunnig upstallning erer anslutng.

Observera sakerhetsanvisingama nar du valje ratt plats for din subwoofer och nar det galler rengorch och betanjing av den!

SWE Montering och uppstallning

Om du ställer upp din subwoofer på ett hart underlag sca du montera medfoljande sjalvhaftande absorbers erle spikes for att skapa avstand fran underlaget (endast for subwooers med gängade borrhal). På sā satt undvikera du vibrationer.

Cantons subwoofoers 早 urustadede molka forstarkarmodulier. Kontrolera med hjalp av bilderna vilken modul som ar inbyggd i din subwoofer.

ESP Modulos de subwoofer

Canton

Se till att alla elektriska komponenter ar bortkopplade innan anslutning sker! Beroende på vilken typ av forstarkare eller mottagare du har och hur den ar utrustad finns det olika möljigheter att aktivera aktivsubwoofern fran Canton.

Anslutningsmolligheter for subwoofermodulerna S, M och L:

1. Förstarkare eller AV-mottagare med "Pre-Out" aller speziali stereo-subwoofer-utgang (LFE): Inkoppling via Low Level Input (bild 1)
   Kabel: vanlig cinchkabel
2. Förstärkare eller AV-mottagare med mono-subwoofer-utgang: Inkoppling via Mono Low Level Input (bild 3)
   Kabel: vanlig cinchkel
3. Förstarkare aller AV-mottagare utan speiell subwoo- fertogang: Inkoppling till forstarkarens högtalurtogangar via High Level Input (bild 3) Kabel: vanlig högtalarkabel

Beakta polariteten: rod = plus, sstart = minus
Observera! Ingangarna Low Level Input och High Level Input fär inte användas samtidigt.

Anslutningsmolligheter for subwoofermodulerna M och L:

4 a. Subwoofoers fran Canton med extra "High Level Output". Utag t ex for anslutning av en andra subwoofer.(bild 4 a)
Kabel: vanlig higtalarkabel
4 b. Subwoofoers fran Canton med extra "Low Level Output". Utag tex for anslutning av en andra subwoofer.(bild 4b)
Kabel: vanlig cinchkabel
Observera! Forvaxla inte vänster och hóger sida!

Anslutningsmoglichet for subwoofermodul L:

1. "Low Level Out Filtered": For att avlasta mindre aktivhogtalare filtreras frekvenser under 80 Hz bort. (bild 3)

NED Aansluiting

Amplifier-lage for val mellan tva driftsatt Subwoofermodulerna S,M och L:

• "Amplifier Mode" pa "AUTO": Subwoofer slas automatiskt pa när en musiksignal skickas. Slutar musiken overgar subwoofern automatiskt till standby-läge after 5 till 15 minuter.
  "Amplifier Mode" pa "ON": Subwoofer ar alltid pascal.

Room Compensation - Installngar vid den forsta installationen (modulerna M och L)

Välj det reglageläge som ger den bösta tonatergivningen fort optimalt anpassa subwoofern till rumms akustiska eigenskaper. Följande grundregel gäller: Installling "Normal" for normal stora rum, installling "Wide" for stora rum, installling "Narrow" for sma rum. (Modul M-R/L-R) Installling "Boost" for en fullare musikupplevelle vid lag och medelhög volym.

Fiarrkontroll

Häll knappen "Setup" intryckt 2 sek für att aktivera Setup-laget. Genom att trycka pa knappen "Setup" en gang till ätergär fjärkrkontrolten till normalåget. Sistinstall Setup sparas nar subwoofern stängs av.

NED Bediening

Amplifier-modus om:tussen twee modi te kiezen.Subwoofermodules S_rM en L:

Inkörningfas fram till dess att de maximala klangegen skapernakommen till sin ratt: 15-20 upspelningstimmar.

Lyssna pa normal volym underenna tid Undvik extrem hoga ljdnivae
Lyssna till olika typar av musik

NED Inspelen

Nedan finner du en översikt över de problem som oftast förekommer. Om du har fler frägor vind gig till Danton-Äterförsäljare, kontakta var Service hotline pa tel + 49 (0) 6083 / 287-57 aller skicka ett e-mail till [e-mail].

NEF Foutopsporing

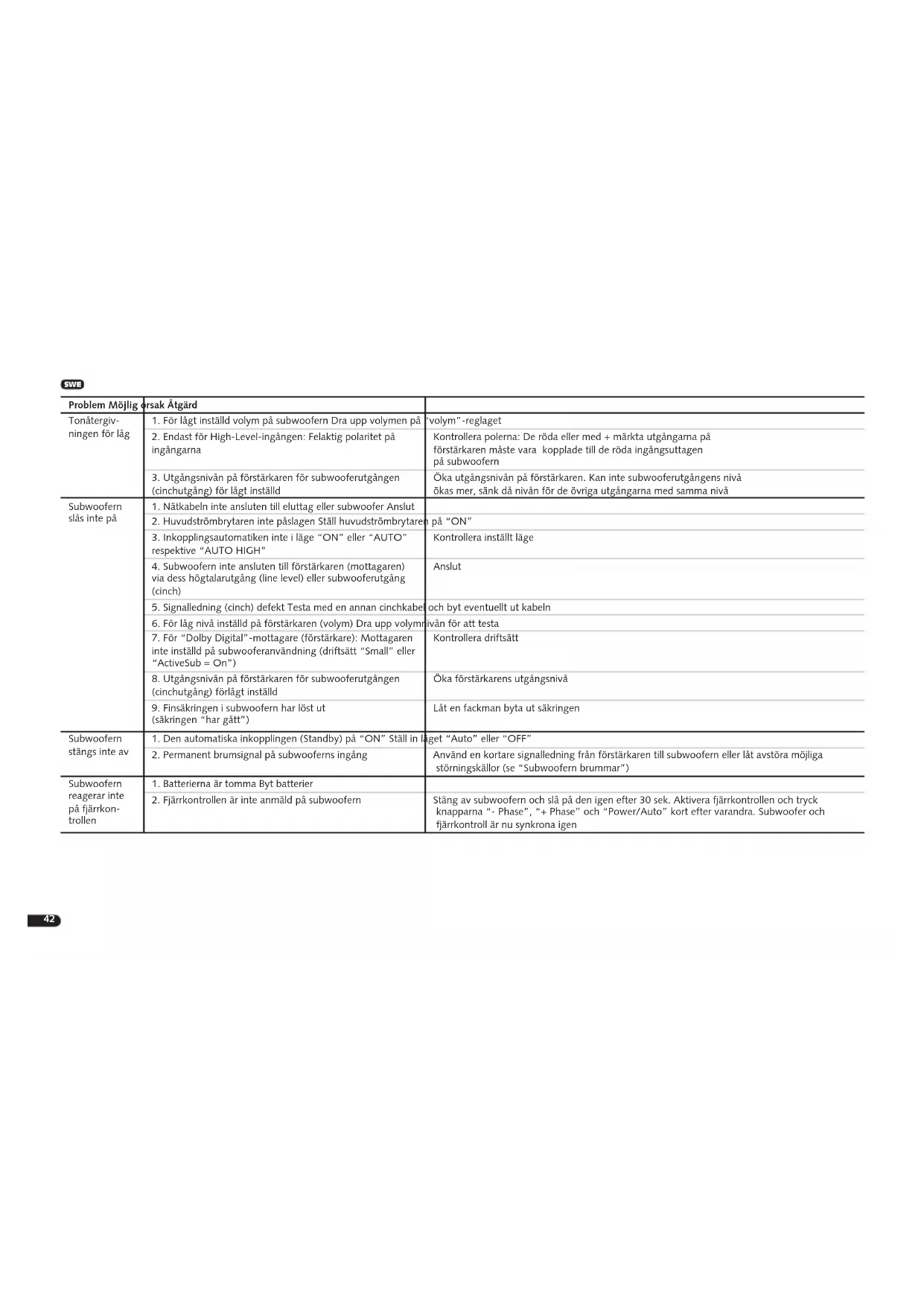

Problem Möjligorsak Åtgård
Tonærgiv-ningen För lag	1. För ligt inställd volym på subwoofern Dra upp volymen på' 'volym"-reglaget
	2. Endast För High-Level-ingängen: Felaktig polaritet på ingängarna
	3. Utgängsnivān på förstärkaren på subwooferutgängen (cinchulgäng) För ligt inställd
Subwoofern slås inte på	1. Nätkabeln inte ansluten till eluttag eller subwoofer Anslut
	2. Huvudströmbrylaren inte pâslagen Ställ huvudströmbrylaren på "ON"
	3. Inkopplingsautomatiken inte i läge "ON" eller "AUTO" respektive "AUTO HIGH"
	4. Subwoofern inte ansluten till förstärkaren (mottagaren) via dess högtalarutgäng (line level) eller subwooferutgäng (cinch)
	5. Signalledning (cinch) defekt Testa med en annan cinchkabel och byt eventuellt ut kabeln
	6. För låg nivalyståll på förstärkaren (volym) Dra upp volymi ivänFor att testa
	7. För "Dolby Digital"-mottagare (förstärkare): Mottagaren inte inställd på subwooferanvändning (driftsätt "Small" eller "ActiveSub = On")
	8. Utgängsnivān på förstärkaren på subwooferutgängen (cinchulgäng) Förlågt inställd
	9. Finsäkringen i subwoofern har lost ut (säkringen "har gätt")
Subwoofern stågs inte av	1. Den automatiska inkopplingen (Standby) på "ON" Ställ in laget "Auto" eller "OFF"
	2. Permanent brumsignal på subwooferns ingäng
Subwoofern reagerar inte på fjärkron-trollen	1. Batterierna ar tomma Byt batterier
	2. Fjärkrontrollen ar inte annmöld på subwoofern Slang av subwoofern och slå på den igen after 30 sek. Aktivera fjärkrontrolten och tryck knapparna "- Phase", "+ Phase" och "Power/Auto" kort after varandra. Subwoofer och fjärkrontrol l'ru synkrona igen

SWE

Problem Mõljig orsak Åtgård
Subwoofern brummar	1. Signalledingarna是从 Förstärkaren till subwoofern for länga	Använd kortare signalledninger
	2. Den använda signalledingen inte avskärmad eller avskärmningen på den använda ledningen avbruten (defekt)	Byt ut ledningen mot en skärmad ledning
	3. Jordslinga (brumslinga) har uppstäät	En jordslinga kan uppstä𝑛 minst två apparater som har jordade stickkontakter och som är forbundna med varandra genom signalledninger (cinch) (L ex Förstärkare och dator) är anslutna till eluttag som befinner sig på olika platser. Anslut alla apparater med jordade stickkontakter som är kopplade till Förstärkaren till ett Grenuttag (flervägs Grenuttag)
	4. En ej avstörd stromforbrukare (t ex kylskap) ansluten till nätet	Stäng av möjliga störningskällor for att testa. Lät avstöra apparaten i fräga om brummandet försvinner erller anslut i första hand störningskällan till en annan nätfas (L1, L2 eller L2). (Rädfräga en fackman om du behöver hjälp.) Koppla på ett speziellt "mantelströmfilter" (finns i fackhandeln) mellan Förstärkare och subwoofer für att eliminerera brummanet Vrid stickkontakten for att reducera den余万元 brumspanningen. (Speicielt viktigt;när Förstärkaren inte är jordad.)

NED

Utover dina laglia rattigheter vid kop lammar Canton 5 ans garanti p alla passiva hegtalare. For aktivsubwooers och delaktiva lador galler 2 ans garanti. Garantitiden borer vid inkop och galler endast for den forsta inkoparen av ustrustingen. Garantiansprak kana baro goras galandne nr originalforpackninger anvands. Transportskador och skador som uppkommen pga osakkunig anvandning omfattas inte av garantin. Byte av komponenter inom garantitiden forlanger inte garantanspraket. Detta galler for alla hegtalare som inhandlats hos en auktoriserad Canton-fackhandel. Kontakta denna eller Canton kundtjnst direkt i ettksfallend.

NED GARANTIE
