BEDIENUNGSANLEITUNG Z28421B POWERFIX

Stand der Informationen - Version des informations

Bedienungsanleitung und

Serviceinformationen

IT CH

Bestimmungsgemäße Verwendung.... 3

Lieferumfang 4

Technische Daten 5

Sicherheitshinweise....7

Urheberrecht 9

Vor der Inbetriebnahme....9

Batterie einlegen/wechseln....10

Inbetriebnahme.... 11

Überlaufanzeige 11

Gleichspannungsmessung DC 11

Wechselspannungsmessung AC....11

Wechselstrommessung AC 12

Gleichstrommessung DC 12

Batterietest 13

Widerstandsmessung.... 13

Durchgangsprüfung 14

Diodentest....14

HOLD-Funktion 14

Einhandbetrieb 15

Multimeter aufstellen/aufhängen.... 15

Wartung / Reinigung...... 15

Wartung....15

Sicherung austauschen 16

Reinigung 17

Umwelthinweise und Entsorgungsangaben...... 17

Konformitätsvermerke 17

Hinweise zu Garantie und Serviceabwicklung 18

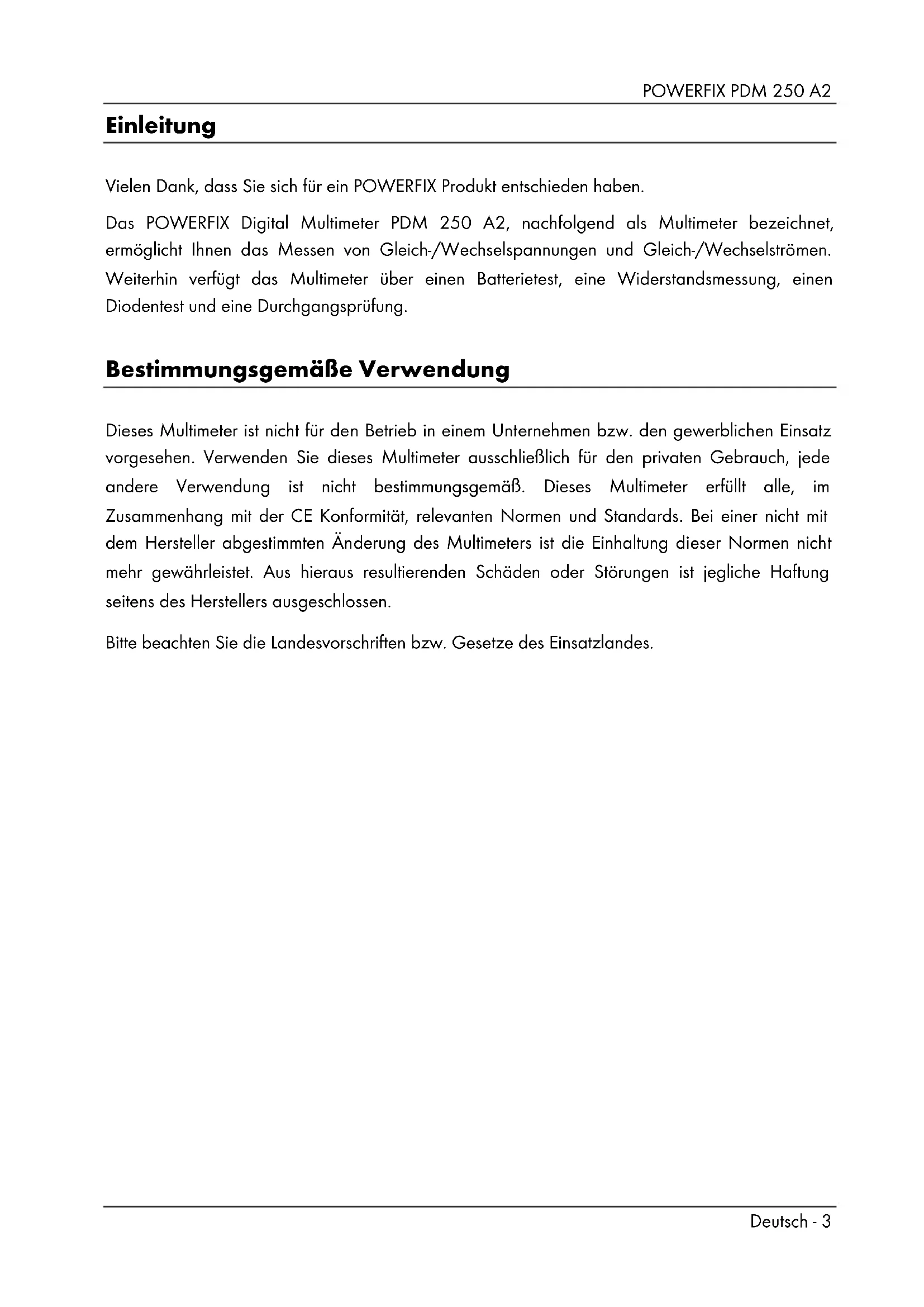

Einleitung

Vielen Dank, dass Sie sich für ein POWERFIX Produkt entschieden haben.

Das POWERFIX Digital Multimeter PDM 250 A2, nachfolgend als Multimeter bezeichnet, ermöglicht Ihnen das Messen von Gleich-/Wechselspannungen und Gleich-/Wechselströmen. Weiterhin verfügt das Multimeter über einen Batterietest, eine Widerstandsmessung, einen Diodentest und eine Durchgangsprüfung.

Bestimmungsgemäße Verwendung

Dieses Multimeter ist nicht für den Betrieb in einem Unternehmen bzw. den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Multimeter ausschließlich für den privaten Gebrauch, jede andere Verwendung ist nicht bestimmungsgemäß. Dieses Multimeter erfüllt alle, im Zusammenhang mit der CE Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Multimeters ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

Lieferumfang

• Multimeter
  • 2 Messspitzen (inkl. Messleitung)
• Holster
• 9V Blockbatterie
• Diese Anleitung

Diese Anleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist das Multimeter mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1	Display
2	Holster
3	HOLD-Taste (Speichertaste)
4	Bereichswahlschalter
5	COM-Anschluss (Masse)
6	V-Anschluss
7	Messspitzen (inkl. Messleitung)
8	10A-Anschluss
9	mA/Ω/BATT-Anschluss
10	Ein-/Austaste

Technische Daten

Display 3 1⁄2 stelliges LC-Display, max. Anzeige: 1999
Messrate ca. 3 Messungen/Sekunde
Messleitunglänge je ca. 80 cm
Batterietyp 9V Blockbatterie
Überspannungskategorie CAT II 250 V
Hold-Funktion ja
automatische Polaritätsanzeige ja
Low-Bat.-Anzeige ja
Auto Power-OFF Funktion ja
Betriebstemperatur, Luftfeuchte 0°C bis +40°C; max. 75 % rel. Feuchte
Lagertemperatur, Luftfeuchte -10°C bis +50°C; max. 85 % rel. Feuchte
Abmessungen (B x H x T) 85 x 164 x 35 mm (ohne Holster)
Gewicht 204 g (ohne Holster, ohne Batterie)
Geprüfte Sicherheit:	345 g (mit Holster, ohne Batterie)

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Gleichspannung

Bereich	Auflösung	Genauigkeit
200mV	0,1mV	± (0,5%+5)
2V	1mV	± (0,8%+5)
20V	10mV
200V	0,1V
250V	1V	± (1,0%+5)

Eingangs-Impedanz: 10MΩ
Überlastungsschutz: 250V DC/AC RMS

Wechselspannung

Bereich	Auflösung	Genauigkeit
2V	1mV	± (1,0%+5)
20V	10mV
200V	0,1V
250V	1V	±

Eingangs-Impedanz: 10MΩ
Frequenzbereich: 40Hz bis 400Hz
Überlastungsschutz: 250V AC RMS
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Gleichstrom

Bereich	Auflösung	Genauigkeit
200μA	0,1μA	± (1,0%+5)
2mA	1μA
20mA	10μA	± (1,2%+5)
200mA	0,1mA
10A	10mA	±

(2,0%+

Überlastungsschutz: F1: F 250mA / 250V Sicherung

F2: F 10A / 250V Sicherung

Maximaler Eingangsstrom: 10A (Eingangsstrom > 2A für kontinuierliche Messung < 15 Sek. und Intervall > 15 Min.)

Wechselstrom

Bereich	Auflösung	Genauigkeit
2mA	1μA	±(1,2%+5)
20mA	10μA	± (1,5%+5)
200mA	0,1mA
10A	10mA	±(3,0%+

Überlastungsschutz: F1: F 250mA / 250V Sicherung
F2: F 10A / 250V Sicherung
Maximaler Eingangsstrom: 10A (Eingangsstrom > 2A für kontinuierliche Messung < 15 Sek. und Intervall > 15 Min.)
Frequenzbereich: 40Hz bis 400Hz
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Widerstand

Bereich	Auflösung	Genauigkeit
200Ω	0,1Ω	± (1,0%+5)
2kΩ	1Ω	± (0,8%+3)
20kΩ	10Ω
200kΩ	0,1kΩ
2MΩ	1kΩ
20MΩ	10kΩ	± (1,2%+3)

Überlastungsschutz: 250V

Batterieprüfung

Bereich	Verbrauch
1,5V	±20mA
9V	±5mA

Die angegebene Genauigkeit in ± (% der Anzeige + Anzahl der Stellen) wird für einen Zeitraum von einem Jahr bei einer Umgebungstemperatur von 18°C bis 28°C und einer max. Luftfeuchtigkeit von 75% gewährleistet.

Sicherheitshinweise

Vor der ersten Verwendung des Multimeters lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Multimeter verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

WARNUNG! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Multimeters und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterie unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr!

Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, brechen Sie die Messung sofort ab. In diesen Fällen darf das Multimeter nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

Die Messspitzen dürfen nur hinter den Fingerschutzkragen angefasst werden, sonst besteht beim Messen Gefahr durch Stromschlag!

Bei Beschädigungen des Multimeters oder der Messspitzen (inkl. Messleitung) dürfen diese nicht mehr verwendet werden. Es besteht Stromschlaggefahr!

Achten Sie besonders auf Ihre Sicherheit bei Wechselspannungen über 30V bzw. Gleichspannungen über 60V. Es besteht Stromschlaggefahr!

Betreiben Sie das Multimeter niemals bei geöffnetem Gehäuse. Es besteht Stromschlaggefahr!

Achten Sie darauf, dass Sie die Messspitzen und die zu messenden Anschlüsse während einer Messung nicht berühren, um einen elektrischen Schlag zu vermeiden.

Verwenden Sie das Multimeter nicht in nassen bzw. feuchten Umgebungen. Achten Sie weiterhin darauf, dass Ihre Hände und Schuhe trocken sind, sonst besteht Stromschlaggefahr!

Verwenden Sie das Multimeter nicht in der Nähe von explosiven Gasen, Dämpfen oder in staubiger Umgebung. Es besteht Explosionsgefahr!

Achten Sie darauf, dass keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Multimeter stehen. Es besteht Brandgefahr!

Überschreiten Sie nicht die maximalen angegebenen Eingangswerte für die einzelnen Messbereiche. Andernfalls könnte das Multimeter beschädigt werden.

Überschreiten Sie nicht die angegebene Überspannungskategorie CAT II. Andernfalls könnte das Multimeter beschädigt werden.

CAT II: Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker mit Spannung versorgt werden. Diese Kategorie umfasst auch die Kategorie CAT I für Messungen an Stromkreisen, die keine direkte Verbindung zum Stromnetz haben (Batteriebetrieb, PKW-Elektrik usw.).

Vor Wechsel des Messbereichs ist das Multimeter vom Messobjekt zu trennen, sonst könnte das Multimeter beschädigt werden.

Schließen Sie beim Arbeiten mit den Messspitzen zuerst die schwarze Messleitung an den COM-Anschluss an, bevor Sie die rote Messleitung anschließen. Wenn die Messspitzen abgeklemmt werden, entfernen Sie zuerst die rote Messspitze.

Verbinden Sie nie eine Spannungsquelle mit den Messspitzen, wenn die Bereiche Durchgangsprüfung, Widerstandsmessung, Diodentest oder Strommessung ausgewählt sind. Andernfalls könnte das Multimeter beschädigt werden.

Das Multimeter darf keinen direkten Wärmequellen (z.B. Heizungen) oder keinem direkten Sonnenlicht oder Kunstlicht ausgesetzt werden. Vermeiden Sie auch den Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten. Betreiben Sie das Multimeter nicht in der Nähe von Wasser. Das Multimeter darf insbesondere niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf das Multimeter). Achten Sie weiterhin darauf, dass das Multimeter keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird. Außerdem dürfen keine Fremdkörper eindringen. Andernfalls könnte das Multimeter beschädigt werden.

Urheberrecht

Alle Inhalte dieser Anleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

Vor der Inbetriebnahme

Entnehmen Sie das Multimeter und das Zubehör aus der Verpackung.

Prüfen Sie das Multimeter und das Zubehör auf Beschädigungen. Bei Beschädigungen darf das Multimeter nicht im Betrieb genommen werden.

Batterie einlegen/wechseln

Das Multimeter wird mit einer 9V Blockbatterie betrieben. Um die Batterie einzulegen bzw. auszuwechseln gehen Sie wie folgt vor:

Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

Bei erschöpfter Batterie erscheint das 🏠 Symbol im Display [1]. Für eine ordnungsgemäße Funktion sollte die Batterie bei nächster Gelegenheit gewechselt werden.

• Entfernen Sie das Holster [2].

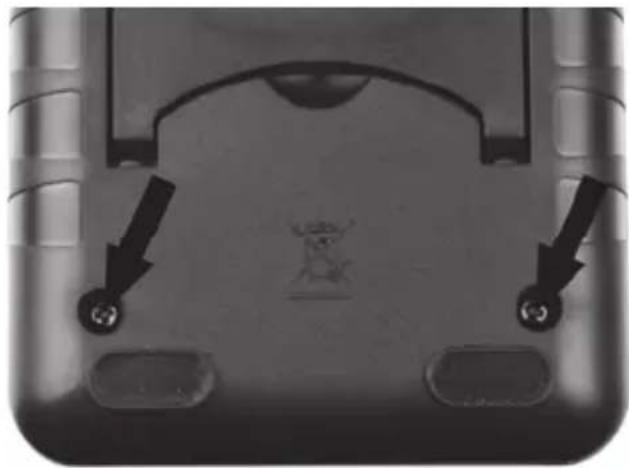

- Lösen Sie die zwei Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

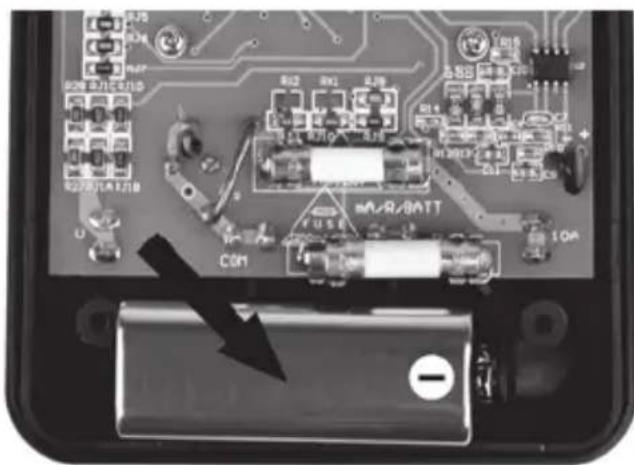

- Verbinden Sie die 9V Blockbatterie polrichtig (+ und - beachten) mit dem Batterieclip und legen Sie die 9V Blockbatterie in das Batteriefach.

- Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den zwei Schrauben fest.

- Legen Sie das Multimeter wieder in das Holster [2] ein.

Inbetriebnahme

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Entfernen Sie vor der Messung die Abdeckung der Messspitzen [7] und der Messleitung und schalten Sie das Multimeter durch Drücken der Ein-/Austaste [10] ein. Das Multimeter verfügt über eine Auto Power-OFF Funktion und schaltet sich nach längerem Nichtgebrauch automatisch aus. Sie können das Multimeter jedoch auch direkt mit der Ein-/Austaste [10] ausschalten.

Sie erhalten ein genaueres Messergebnis, wenn Sie den kleinstmöglichen Messbereich verwenden.

Überlaufanzeige

Das Multimeter verfügt über eine Überlaufanzeige. Überschreitet ein Messwert die Bereichsgrenze des eingestellten Messbereichs, wird im Display [1] „1“ angezeigt. In diesem Fall wechseln Sie, wenn möglich, sofort in einen höheren Messbereich oder Messspitzen [7] vom Messobjekt.

Gleichspannungsmessung DC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem V-Anschluss [6].
• Stellen Sie den Bereichswahlschalter [4] im Gleichspannungsmessbereich V --- auf den gewünschten Bereich.

Ist Ihnen die Spannung nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein negatives Vorzeichen vor dem Messwert.

Wechselspannungsmessung AC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem V-Anschluss [6].
• Stellen Sie den Bereichswahlschalter [4] im Wechselspannungsmessbereich V\~ auf den gewünschten Bereich.

Ist Ihnen die Spannung nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
  • Das Messergebnis wird nun im Display [1] angezeigt.

Wechselstrommessung AC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem 10A-Anschluss [8] (bei Strömen > 200mA) bzw. mit dem mA/Ω/BATT-Anschluss [9] (bei Strömen < 200mA).
• Stellen Sie den Bereichswahlschalter [4] im Wechselstrommessbereich A\~ auf den gewünschten Bereich.

Ist Ihnen die Stromstärke nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] in Reihe mit dem Messobjekt.
  • Das Messergebnis wird nun im Display [1] angezeigt.

Gleichstrommessung DC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem 10A-Anschluss [8] (bei Strömen > 200mA) bzw. mit dem mA/Ω/BATT-Anschluss [9] (bei Strömen < 200mA).
• Stellen Sie den Bereichswahlschalter [4] im Gleichstrommessbereich A--- auf den gewünschten Bereich.

Ist Ihnen die Stromstärke nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messpitzen [7] in Reihe mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein negatives Vorzeichen vor dem Messwert.

Batterietest

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im BATT Bereich auf den entsprechenden Batteriespannungsbereich 1,5V bzw. 9V.
• Verbinden Sie die rote Messspitze [7] mit dem Pluspol und die schwarze Messspitze [7] mit dem Minuspol der Batterie.
• Das Messergebnis wird nun im Display [1] angezeigt.

In den Messbereichen BATT 1,5V sowie BATT 9V wird die zu messende Batterie durch einen internen Widerstand belastet, somit erhalten Sie eine praxisgerechte Aussage über den Zustand sowie Funktionsfähigkeit der geprüften Batterie.

Widerstandsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im Ω-Messbereich auf den gewünschten Bereich.
• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

Bei Widerständen > 1MΩ kann die Messung ggf. einige Sekunden dauern. Warten Sie in diesem Fall, bis sich der Messwert stabilisiert hat.

Die Messspitzen [7] sollten nur hinter den Fingerschutzkragen angefasst werden, um ein verfälschtes Messergebnis zu vermeiden.

Bei Messungen von niedrigen Widerständen (200Ω-Bereich) kann der interne Widerstand der Messleitungen zu einem verfälschten Ergebnis führen. Um dies zu vermeiden, notieren Sie sich den Wert der Messung bei kurzgeschlossenen Messspitzen und ziehen Sie diesen von dem Wert der tatsächlichen Messung ab.

Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im Ω-Messbereich auf die •••• Position.
• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Liegt der Widerstand unter ca. 60Ω, ertönt der Summer und das Messergebnis wird im Display [1] angezeigt.

Diodentest

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im Ω-Messbereich auf die ➤ Position.
• Verbinden Sie die rote Messspitze [7] mit der Anode und die schwarze Messspitze [7] mit der Kathode der zu prüfenden Diode.
• Im Display [1] wird die Durchlassspannung in Volt angezeigt. Wird im Display [1] „1“ angezeigt, so wird die Diode in Sperrichtung gemessen oder die Diode ist defekt. Führen Sie zur Kontrolle eine gegenpolige Messung durch.

HOLD-Funktion

Durch Drücken der HOLD-Taste [3], kann ein Messwert im Display [1] gespeichert werden. Drücken Sie erneut die HOLD-Taste [3], um wieder in den Messbetrieb zu gelangen.

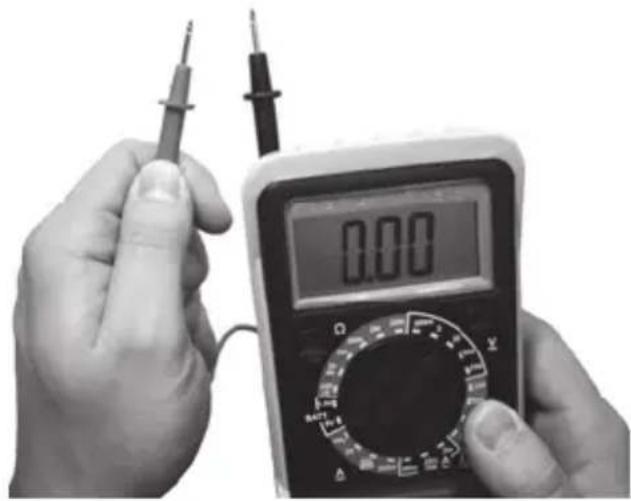

Einhandbetrieb

Sie können das Multimeter auch im Einhandbetrieb verwenden. Stecken Sie dazu eine Messspitze [7] in eine der Aufnahmen an der Rückseite des Holsters [2]. Nun können Sie Ihre Messungen wie gewohnt durchführen, ohne das Multimeter ablegen zu müssen.

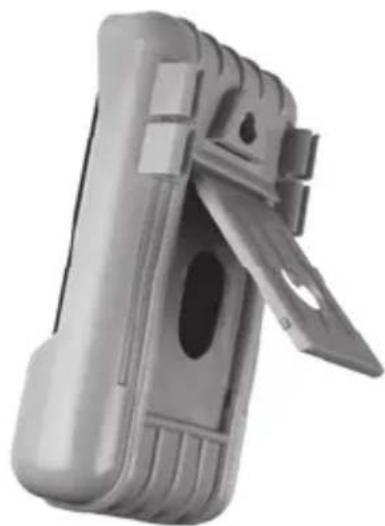

Multimeter aufstellen/aufhängen

Sie können das Multimeter mit Hilfe des Holsters [2] aufstellen bzw. aufhängen. Klappen Sie zum Aufstellen des Multimeters den Aufsteller auf der Rückseite des Holsters [2] aus. Weiterhin befindet sich oberhalb des Aufstellers eine Aussparung, um das Multimeter aufhängen zu können.

Wartungsarbeiten sind erforderlich, wenn das Multimeter beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, das Multimeter Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das Multimeter nicht einwandfrei funktioniert oder heruntergefallen ist. In diesen Fällen darf das Multimeter nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

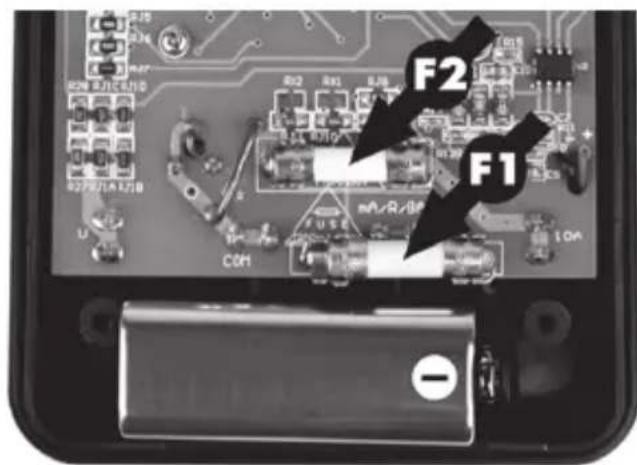

Sicherung austauschen

Um die Sicherung zu tauschen, gehen Sie wie folgt vor:

Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

• Entfernen Sie das Holster [2].

- Lösen Sie die zwei Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

- Tauschen Sie die defekte Sicherung F1 (F 250mA / 250V) oder F2 (F 10A / 250V) gegen eine neue gleichen Typs aus.

F2 F1 C0H mA/R/86 -

- Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den zwei Schrauben fest.

- Legen Sie das Multimeter wieder in das Holster [2] ein.

Reinigung

Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter reinigen!

Verwenden Sie zur Reinigung ein trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoffe angreifen. Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Gerät erworben haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Bitte beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungsgeräte 2006/95/EC sowie der RoHS Richtlinie 2011/65/EU. Die Konformitätserklärung finden Sie auch am Ende dieser Anleitung.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler - nach unserer Wahl - kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 0043 (0) 1 - 79 57 60 09

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 96765

Hersteller

TARGA GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY
