BEDIENUNGSANLEITUNG SLM 4 B1 SILVERCREST
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Bedienungsanleitung Seite 37
Table des matieres
Introduction. 2
Kompernass Handels GmbH 15
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@idl.be
IAN 309596
Importateur
Kompernaβ Handels GmbH 33
Service 36
Importeur 36
Inleiding
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
BE Service Belgie
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 309596
Importeur
Informationen zu dieser
Bedienungsanleitung 38
Hinweise zu Warenzeichen 38
BestimmungsgemäßeVerwendung . . . 39
Verwendete Warnhinweise und Symbole .39
Sicherheit. 41
VorderInbetriebnahme 43
Lieferumfang prufen 43
Teilebeschreibung. 43
Inbetriebnahme 44
Fehlersuche 45
Reinigung 46
Sicherung wechseln 46
Lagerung bei Nichtbenutzung. 48
Entsorgung 48
Gerat entsorgen. 48
Verpackung entsorgen 49
Anhang 50
Technische Daten 50
Garantie der
Kompernaβ Handels GmbH 51
Service 54
Importeur 54
Einführung
Informationen zu dieser Bedienungsanleitung
Herzlichen Glückwunsch zum Kauf ihrer neuen Gerätes.
Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung.
Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung immer als Nachschlagewerk in der Nähe des Produkts auf. Händigen Sie bei Weiter gabe oder Verkauf des Produktes an Dritte alle Unterlagen inkl. dieser Bedienungsanleitung mit aus.
Hinweise zu Warenzeichen
USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.
Das SilverCrest Warenzeichen und der Handelsname sind Eigentum des jeweiligen Inhabers.
Alle weiteren Name und Produkte konnen die Waren zeichen oder eingetragene
Warenzeichen ihrer jeweiligen Eigentümer sein.
Bestimmungsgemäß Verwendung
Dieses Gerät ist zum Aufladen und zum Betrieb von mobilen Endgeräten mit USB-Anschluss bestimmt. Es ist nur für Fahrzeuge mit einem Zigarettenanzünder, dessen negativer Pol auf Masse liegt, geeignet. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß und kann zu Beschädigungen und Verletzungen führen. Das Gerät ist nur zum privaten Gebrauch und nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.
Verwendete Warnhinweise und Symbole
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:
GEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tod führen.
Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.
ACHTUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.
Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.
Die Anweisungen in thism Warnhinweis befolgen, um Sachschaden zu vermeiden.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erreichtern.
dinaingesetzteSmart
Fast Charge
Fast Charge Technologie, ist bei kompatiblen Geräten
eine verringerte Ladezeit möglich. Kompatiblen angeschlossenen Geräten wird automatisch signalisiert, dass sie den maximal nutzbaren Ladestrom verwenden.
Das E-Kennzeichen ist ein Prüfzeichen für die Kennzeichnung von geneh
migungspflichtigen Bauteilen an Kraftfahrzeugen und besagt, dass die erforderlichen Prüfungen durchgeführt wurden und eine ECE-Bauartgenehmigung erteilt wurde.
Sicherheit
Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
■ Kinder mussen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speien.
■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
■ Bei Beschädigung der Kabel oder der Anschlüsse lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenervice austauschen, um Gefährdungen zu vermeiden.
Öffnen Sie niemals das Gerät undnehmen Sie keine Reparaturen daran vor.
Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.
Setzen Sie das Gerät nie extremer Hitze oder hoher Luftfeuchtigkeit aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten und warmer Witterung mit Sonneneinstrahlung enthalten hohe Temperaturen im Innenaum und Handschuhfach. Entfern den Sielektrische und elektronische Geräte aus dem Fahrzeug.
■ Beachten Sie auch die Bedienungsanleitung Ihr's mobilen Endgerätes.
Wenn Sie am Gerät Brandgeruch oder Rauchentwicklung feststellen, trennen Sie es sofort vom Zigarettenanzünder.
AGEFAHR Der Rauch darf keinesfalls eingeatmet werden, da dieser gesundheitsschädlich ist.
Beachten Sie alle vor Ort geltenden Gesetze. Die Hande mussen beim Fahren immer für die Bedienung des Fahrzeugs frei sein. Die Verkehrssicherheit muss beim Fahren immer Vorrang haben. Verwenden Sie diese Halterung nur, wenn keine Gefahr in irgendiner Fahrsituation entstehen kann. Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Vor der Inbetriebnahme Lieferumfang prüfen
Entnahmen Sie alle Teile und die Bedienungsanleitung aus der Verpackung.
Entfernen Sie samtliches Verpackungsmaterial.
GEFAHR
- Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.
Der Lieferumfang besteht aus folgenden Komponenten:
- KFZ-USB-Ladeadapter
- These Bedienungsanleitung
HINWEIS
Prufen Sie die Lieferung auf Vollständigkeit und auf sichbare Schäden.
Bei einer unvollständigen Lieferung oder Schaden infolge mangel hafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

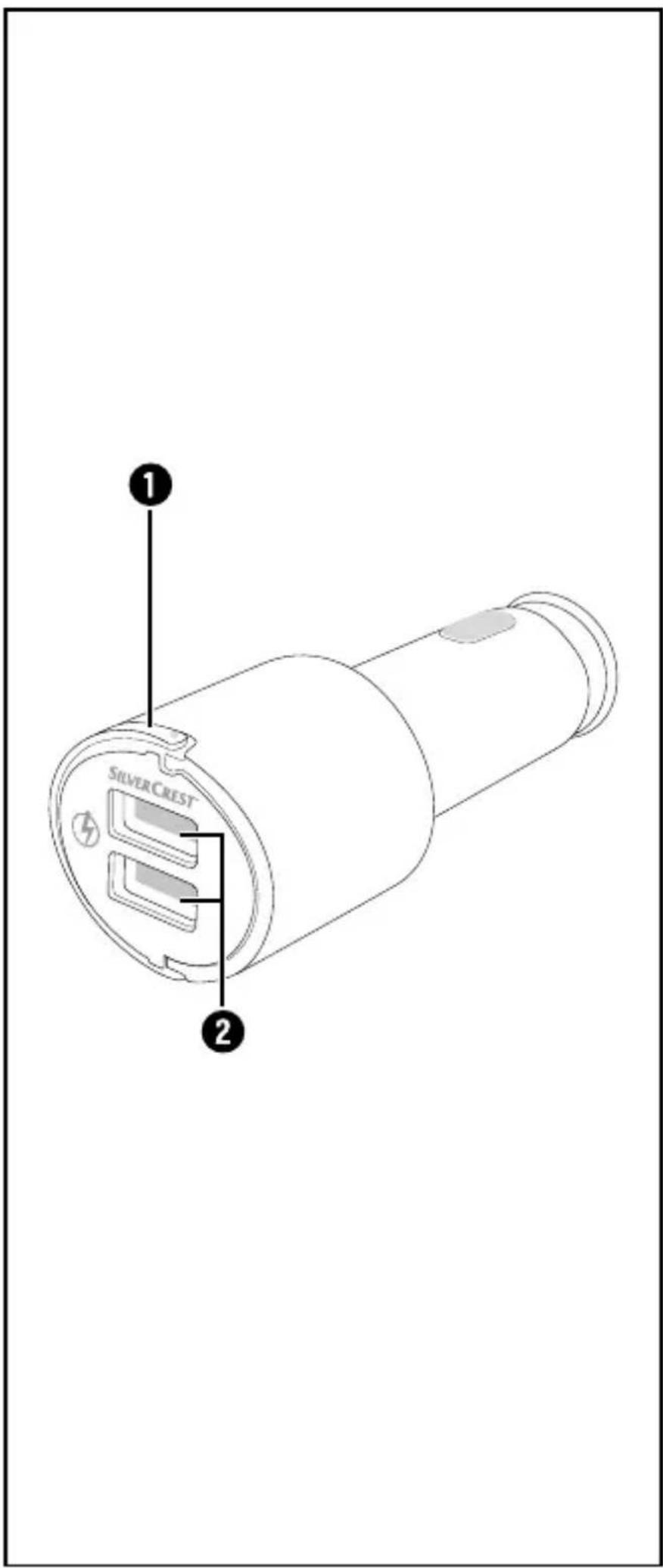

Teilebeschreibung
1 Haltebügel
USB-AnschlüsselTypA
Inbetriebnahme
ACHTUNG
Die maximale Stromabgabe des KFZ-USB-Ladeadapters beträgt 4,2 A. Die maximale Stromabgabe je USB-Anschluss ② beträgt 2,4 A. Die maximale Stromabgabe der beiden USB-Anschlüsse ② beträgt 4,2 A. Je nach Belegung der USB-Anschlüsse ② wird die Stromabgabe aufgeteilt.
Schlieben Sie den KFZ-USB-Ladeadapters an der Bordspannung (Zigarettenanzünder) Ihr's Fahrzeugs an. Die im Gehäuse liegende weiße LED signalisiert die Betriebsbereitschaft des KFZ-USB-Ladeadapters. Je nach Fahrzeugtyp muss evtl. vorher die Zündung eingeschaltet werden.
Verbinden Sie das Ladekabehit einem der USB-Anschlisse 2 des KFZ-USB-Ladeadapters und dem USB-Anschluss Ihres mobilen Endgerates. Der Ladevorgang beginnt umgehend und wird an Ihrem mobilen Endgerat angezeigt.
Ziehen Sie, nach Beendigung des Ladevorgangs, den KFZ-USB-Ladeadapter am Haltebügel 1 aus dem Zigarettenanzünder. Trennen Sie das Ladekabel vom USB-Anschluss 2 des KFZ-USB-Ladeadapters.
ACHTUNG
Bei Fahrzeugen, bei denen der Zigarettenanzünder auch bei ausgeschalteter Zündung Funktioniert, müssen mobile Endgeräte nach der Nutzung vom Zigarettenanzünder getrennt werden. Anderenfalls kann die Fahrzeugbatterie über einen längeren Zeitraum entladen werden, da diese Geräte ggf. auch im Ruhezustand Strom aufnehmen.
Fehlersuche
Ein angeschlossenes Gerät wird nicht geladen (Die im Gehäuse liegende weiß LED leuchtet nicht).
Keine Verbindung zum KFZ-Zigarettenanzünder. Überprüfen Sie die Verbindung.
Je nach Fahrzeugtyp muss evtl. vorher die Zündung eingeschaltet werden.
Prufen Sie, ob die Sicherung des KFZ-USB-Ladeadapters defekt ist und tauschen Sie diese ggf. aus (siehe Kapitel Sicherung wechseln).
Die im Gehäuse liegende, weiß LED erlischt, nachdem ein Gerät angeschlossen wurde.
Prufen Sie, ob die Sicherung des KFZ-USB-Ladeadapters defekt ist und tauschen Sie diese ggf. aus (siehe Kapitel Sicherung wechseln).
HINWEIS
Wenn Sie mit den vorstehend ge nann- ten Schritten das Problem nicht losen konnen, wenden Sie sich an die Service-Hotline (siehe Kapitel Service).
Reinigung
ACHTUNG
Trennen Sie das Gerät vor dem Reini gen und bei Nichtgebrauch vom Zigarettenanzünder.
ACHTUNG
Beschädigung des Geräts!
- Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Geräteindringt, um eine irreparable Beschädigung des Geräts zu vermeiden.
ReinigeSie das Gerät bei Bedarf mit einem weichen, trockenen Tuch.
Verwenden Sie bei hartnäckigen Verschmutzungen ein leicht feuchtes Tuch mit einem milden Spülmittel.
Sicherung wechseln
Im KFZ-USB-Ladeadapter befindet sich eine Sicherung, um das Bordnetz des Fahrzeugs zu schützen. Solle das Gerät nicht mehr Funktionieren, überprüfen bzw. wechseln Sie die Sicherung.
Offnen Sie den KFZ-USB-Ladeadapter, indem Sie den Schraubeinsatz (C) vorsichtig gegen den Uhrzeigersinn aufdrehen und abnehmer.
Nehmen Sie die Steckerspitze (B) von der Sicherung (A) ab und holen Sie die Sicherung (A) Heraus.
Setzen Sie nun eine neue Sicherung (A) vom Typ F4L/250V in den KFZ-USB-Ladeadapter ein. Setzen Sie die Steckerspitze (B) auf das leicht herausragende Ende der Sicherung (A) und drehen Sie den zuvor herausgenommen Schraubeinsatz (C) wieder ein.
GEFAHR
- Verwenden Sie ausschließlich eine Sicherung des gleichen Typs! Ansonsten besteht Brandgefahr.
HINWEIS
Funktioniert das Gerät weiterhin nicht oder brennt die neue Sicherungsofar wieder durch, liegt ein Gerätedefekt vor. Wenden Sie sich dann an die Service-Hotline (siehe Kapitel Service).
Lagerung bei Nichtbenutzung
ACHTUNG
Die Temperaturen im Fahrzeuginnena rum konnen im Sommer und Winter extreme Werte erreichen. Lagern Sie das Gerät deshalb nicht im Fahrzeug, um Beschädigungen zu vermeiden.
Lagern Sie das Gerät an einem trockenen und staubgeschützten Ort ohne direkte Sonneneinstrahlung.
Entsorgung
Geräntsorgen
Das verbesserte Symbol einer durchgebrachten Mullonne auf Rädern zeigt an, dass diese Gerät der Richtlinie 2012/19/EU
unterliegt. Diese Richtlinie besagt, dass Sie theses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.
These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Verpackung entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf den verschiedenen Verpa
ckungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:
1-7: Kunststoffe,
20-22: Papier und Pappe,
80-98: Verbundstoffe.
Anhang
Technische Daten
| Eingangsspannung/-strom | 12/24 V = (Gleichstrom), max. 2,6 A |
| Ausgangsspannung/-strom je USB-An-schluss | 5 V = (Gleichstrom), max. 2,4 A |
| Ausgangsspannung/-strom gesamt | 5 V = (Gleichstrom), max. 4,2 A |
| USB-Anschlüsse | USB Typ A |
| Schutzklasse | III / (Schutz durch Kleinspannung) |
Garantie der Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf这点es Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkts stehen ihren gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benotigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt.
These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darüber als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile, die aus Glas gefertigt sind.
These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen möglich einzuhalten.Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
■Bitte halten Sie fur alle Anfragen den Kassenbon und die Artikelnummer (z.B.IAN 12345)als Nachweis fur denKaufbereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeitelte Serviceanschrift übersenden.
Auf www.lidl-service.com können Sie diese und weitere weitere Handbuchcher, Produktvideos und Software herunterlagen.
Service
DE Service Deutschland
Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de
AT Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at
CH Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch
IAN 309596
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.
Stand der Informationen:
09/2018·Ident.-No.:SKA4.2A1-072018-3
