BEDIENUNGSANLEITUNG RMX33i Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

Sicherheitshinweise 3

Bestimmungsgemäße Verwendung....3

Wartung .... 3

1. ....Überblick....4

1.1 Grafiken 4

1.1.1 Bedienoberfläche 4

1.1.2 ...... Vorderseite .... 5

1.1.3 ...... Rückseite ....5

1.2 ......Bezeichnungen....5

1.2.1 .....Signal Channels ..... 5

2.1 ...... Strom einschalten ....6

2.2 ......Signal-Eingangswahl......6

2.3 ......Gain ...... 6

2.4 ....Equalizer ....6

2.5 .....Linefader .....6

2.6 ......Crossfader......6

2.7 ......Fader / Crossfader-Start......6

2.8 .....DJ-Mic.....7

2.9 ......Vorhören ......7

2.10 .....Master-Sektion.....7

2.11 ......iPad-Split-Eingang......7

1. ....Effekteinheit....7

3.1 ....Überblick....7

3.2 ....Effektauswahl, Routing....7

3.3 ....Effekte ....7

3.3.1 ..... Filter.....7

3.3.2 ..... White Noise.....7

3.3.10 ...Bit Crush ....7

3.3.11 ....Gate....7

1. Technische Daten 8

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Wir gratulieren Ihnen zum Kauf des Reloop RMX-33i Mischpultes. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop RMX-33i aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 230 V. Bei dieser Spannung können Sie einen lebensgefährlichen, elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedlenungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Telle nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Lautsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bel diesem Gerät handelt es sich um ein professionelles Mischpult, mit dem sich Audiosignale regeln und mischen lassen. Das Gerät wird dabei zwischen einer Signalquelle und einer Audioendstufe bzw. aktiven Lautsprechern angeschlossen.
• Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet, als in dieser Bedienungsanleitung beschrieben, kann dieses zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen, wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

1. ÜBERBLICK

1.1 GRAFIKEN

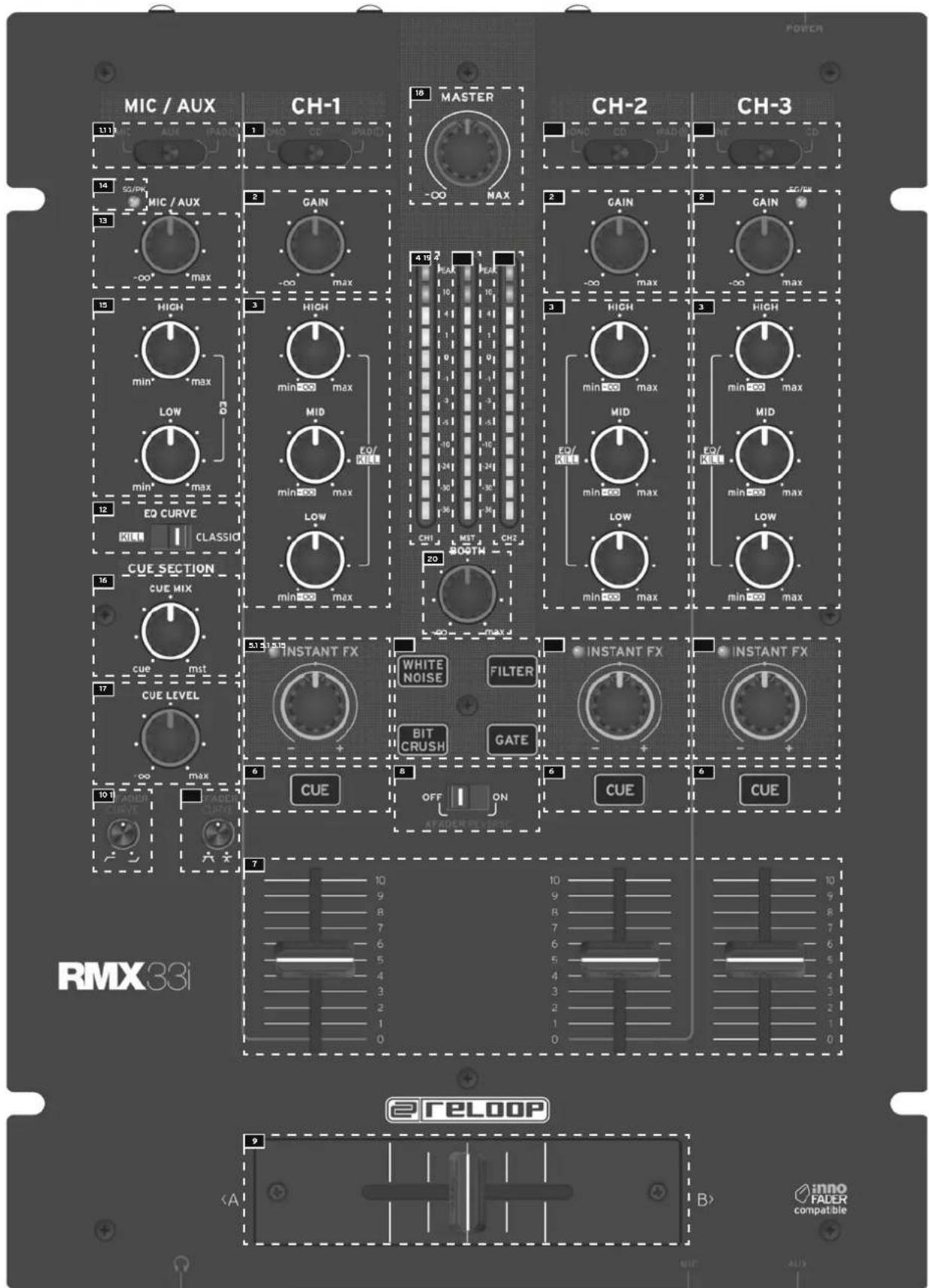

1.1.1 BEDIENOBERFLÄCHE

MIC / AUX 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200

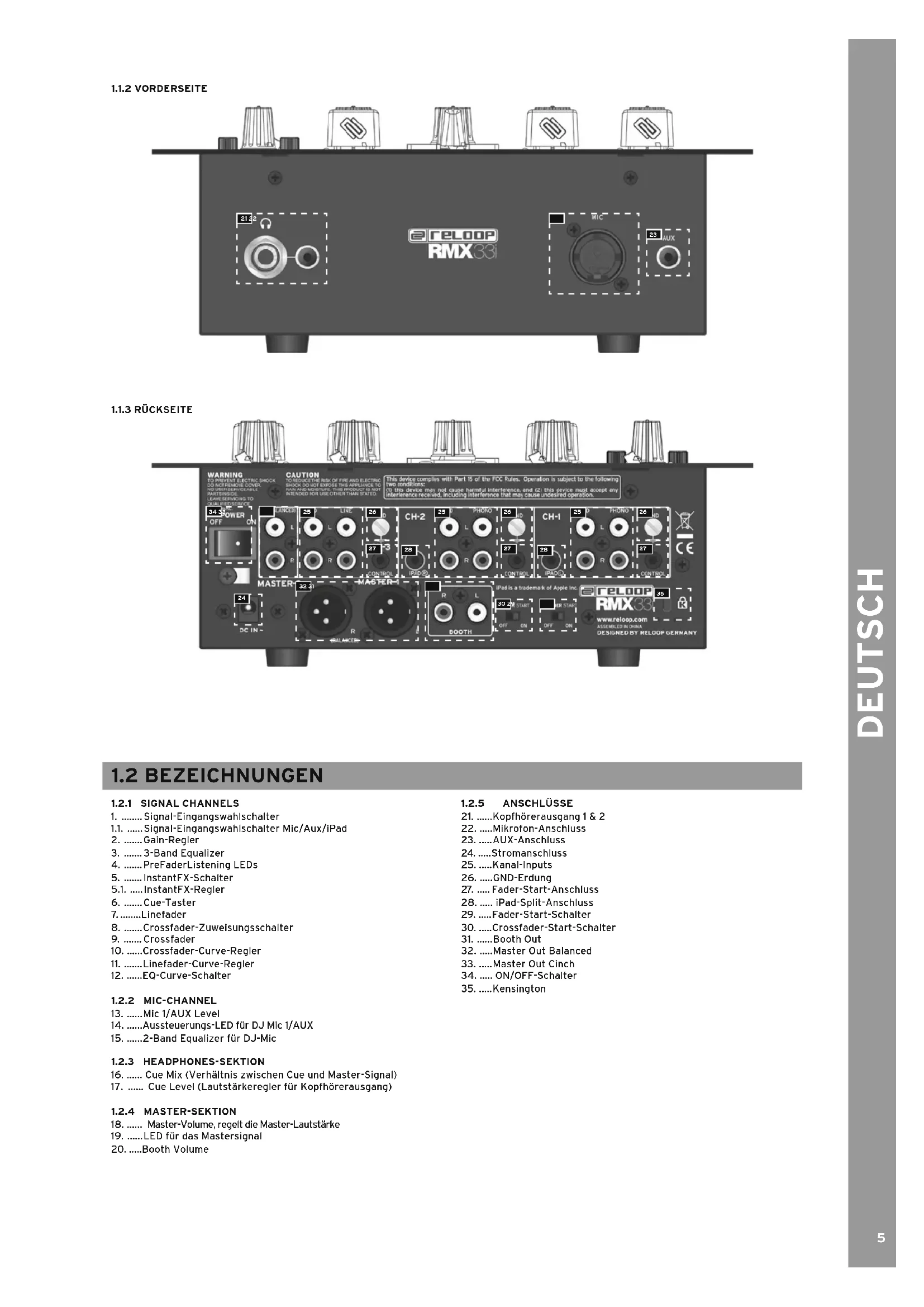

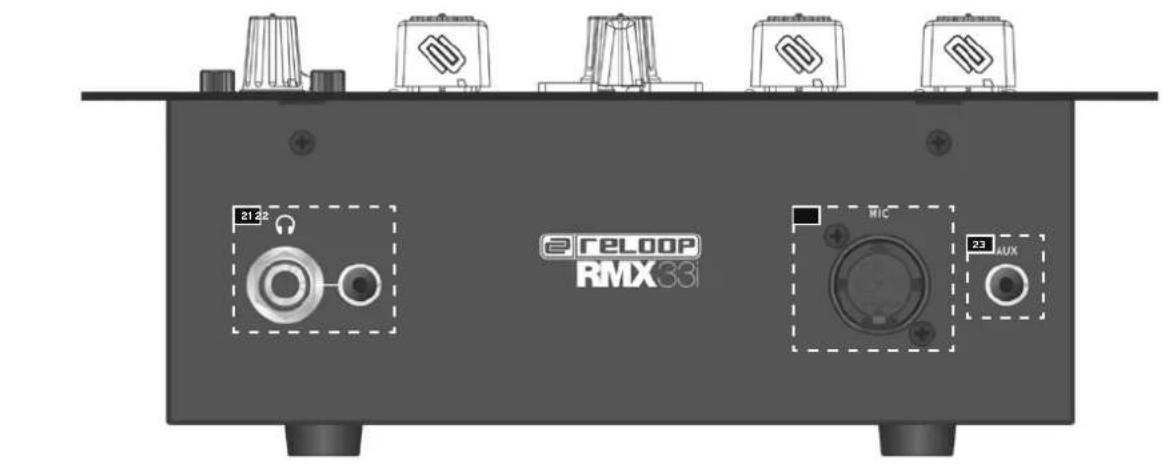

1.1.2 VORDERSEITE

21 32 reLOOP RMX38 MIC 23 AUX

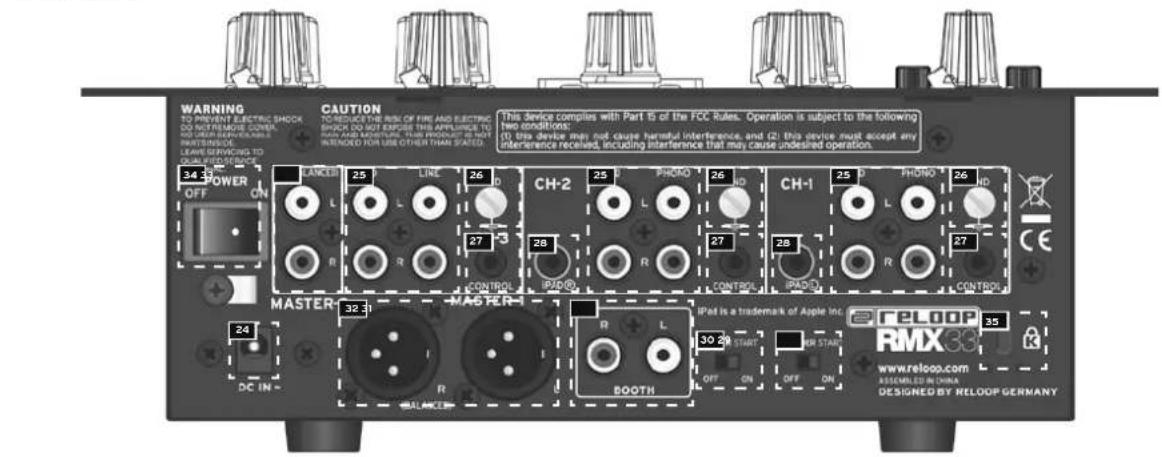

1.1.3 RÜCKSEITE

1. .....Mic 1/AUX Level
2. .....Aussteuerungs-LED für DJ Mic 1/AUX
3. .....2-Band Equalizer für DJ-Mic

1.2.3 HEADPHONES-SEKTION

1. ..... Cue Mix (Verhältnis zwischen Cue und Master-Signal)
2. ..... Cue Level (Lautstärkeregler für Kopfhörerausgang)

1.2.4 MASTER-SEKTION

1. ..... Master-Volume, regelt die Master-Lautstärke
2. .....LED für das Mastersignal
3. .....Booth Volume

1.2.5 ANSCHLÜSSE

1. .....Kopfhörerausgang 1 & 2
2. .....Mikrofon-Anschluss
3. .....AUX-Anschluss
4. .....Stromanschluss
5. .....Kanal-Inputs
6. .....GND-Erdung
7. ..... Fader-Start-Anschluss
8. ..... iPad-Split-Anschluss
9. .....Fader-Start-Schalter
10. .....Crossfader-Start-Schalter
11. .....Booth Out
12. .....Master Out Balanced
13. .....Master Out Cinch
14. ..... ON/OFF-Schalter
15. .....Kensington

1.3 ANSCHLIESSEN DES RMX-33i

1.3.1 LINE-SIGNALE

Verbinden Sie Ihre Line-Quellen (CD-Player, iPad, Controller, etc.) mit den entsprechenden iPad/CD-Kanal-Inputs für Kanal 1 bis 3 -25-.

1.3.2 PHONO-SIGNALE

Verbinden Sie Ihre Phono-Quellen mit den entsprechenden Phono-Kanal-Inputs der Kanäle 1 und 2 -25-. Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit den GND-Erdungsschrauben -26-.

1.3.3 MIKROFON-SIGNAL

Verbinden Sie Ihr Mikrofon mit der Eingangsbuchse. -22-

1.3.4 KOPFHÖRER

Verbinden Sie Ihren Kopfhörer mit einem der Kopfhörereingänge -21-.

1.3.5 FADER-START

Verbinden Sie die Fader-Start-Kabel Ihrer CD-Player mit dem Fader-Start-Anschluss -27-.

1.3.6 MASTER-AUSGANG

Verbinden Sie Ihre Hauptanlage mit Master Out -33- (Cinch) oder mit Master Out Balanced XLR -34-.

1.3.7 MONITOR-AUSGANG

Verbinden Sie Ihre Monitor-Anlage mit Booth Out -31-.

1.3.8 STROMVERSORGUNG

Verbinden Sie das Netzkabel mit dem Stromanschluss -24-. Schließen Sie das Netzkabel an Ihre Steckdose an.

1.3.9 IPAD-SPLIT-ANSCHLUSS

Ihr Mixer bietet die Möglichkeit Ihr iPad oder Android Tablet bequem für Audio-Übertragungen via einem 3,5 Klinkenanschluss anzuschließen. Verbinden Sie dazu das mitgelieferte iPad-Split-Kabel, indem Sie die schwarze Stecker-Seite in Ihr Tablet oder Smartphone stecken und die rot/weiß-Stecker-Seite in den iPad-Split-Anschluss -28-. (Weiß = iPad(I) / Rot = iPad(r))

Hinweise:

• Die iPAD(I) und iPAD(r) Anschlüsse sind gedoppelte Mono-Eingänge; hierbei wird das linke und rechte Signal verdoppelt und in Stereo ausgegeben
• Dies ist beispielsweise nützlich wenn Sie eine DJ-App wie DJAY von Algorddim einsetzen und den CUE SPLIT Modus aktivieren; in diesem Modus wird der Stereo-Ausgang Ihres Tablets für das Master-Signal & Vorhör-Signal aufgeteilt
• So können Sie mit Ihrem Mixer und dem Tablet ein Signal vorhören und das zweite Signal als Master-Output nutzen und Deck A & B können über Kanal 1 & 2 bequem gemischt werden; stellen Sie dazu die Eingangswahlschalter auf IPAD(I) bzw. IPAD(r)
• Wenn Sie den Eingangswahlschalter auf dem Mic/Aux-Kanal auf iPAD(s) stellen, wird das reguläre Tablet-Signal in Stereo ausgegeben

2. BEDIENUNG

2.1 STROM EINSCHALTEN

Nachdem alle Anschlüsse vorgenommen wurden, können Sie das Gerät mit dem ON/OFF Schalter einschalten. -34-

2.2 SIGNAL-EINGANGSWAHL

Mit den Signal-Eingangswahlschaltern -1- können Sie für Kanal 1 bis 3 zwischen iPad(I)/(r), CD- und Phono-Quellen wählen. Beachten Sie dazu die Beschriftung der einzelnen Signal-Eingangswahlschalter. Mit dem Signal-Eingangswahlschalter -1- können Sie für den Mic/AUX/iPAD(s)-Kanal zwischen Mikrofon, AUX und iPad als Quelle wählen.

2.3 GAIN

Mit den Gain-Reglern -2- wird die Eingangslautstärke für Kanal 1 bis 3 eingestellt. Achten Sie darauf, dass sich das Signal bei Pegelspitzen maximal im gelben Bereich der LED Anzeige bewegt -4-. Mit dem Mic/Aux Level Regler -13- wird die Eingangslautstärke des MIC/AUX/iPAD(s)-Kanals eingestellt. Achten Sie darauf, dass die Peak-LED -14- nur bei Pegelspitzen leuchtet.

2.4 EQUALIZER

Mit den 3-Band Equalizern -3- können die Bässe, Mitten und Höhen für Kanal 1 bis 3 eingestellt werden. Mit dem 2-Band Equalizer -15- können die Bässe und Höhen für den MIC/AUX/iPAD(s)-Kanal eingestellt werden.

2.5 LINEFADER

Mit den Linefadern -7- wird die Ausgangslautstärke für Kanal 1 bis 3 eingestellt. Die Verlaufskurve der Linefader kann mit Hilfe des Linefader Curve-Reglers -10- variliert werden. In der 12 Uhr-Stellung ist der Faderverlauf linear. Drehen im Uhrzeigersinn verschiebt die CUT-Grenze in den oberen Faderverlauf. Drehen gegen den Uhrzeigersinn verschiebt die CUT-Grenze in den unteren Faderverlauf.

2.6 CROSSFADER

Mit dem Crossfader -9- wechselt man zwischen dem linken und dem rechten Crossfader-Kanal. Die Verlaufskurve des Crossfaders läßt sich über den Crossfader Curve-Regler -11- einstellen. Drehen gegen den Uhrzeigersinn macht den Crossfader „scharf“, also gut zum Scratchen und Cutten. Drehen im Uhrzeigersinn macht ihn „weich“, was für langlaufende Mixe geeignet ist. Mit dem Crossfader-Zuweisungsschalter -8- können Sie den Kanälen 1 und 2 zugewiesenen Crossfader-Seiten A&B tauschen.

Sie haben ebenfalls die Möglichkeit den Crossfader gegen den Reloop RMX-Innofader by Audio Innovate auszutauschen. Dieser extrem hochwertige Crossfader ist auf das Scratchen optimiert und garantiert eine optimale Performance und Lebenszeit. Weitere Informationen erhalten Sie auf www.reloop.com

2.7 FADER-START / CROSSFADER-START

Falls Sie geeignete CD-Player mit dem RMX-33i (wie unter Anschlüsse, Punkt 1.6 beschrieben) verbunden haben, können Sie diese mit dem Crossfader -9- bzw. dem Linefader -7- fernsteuern. Aktivlieren Sie dazu den Faderstart-Schalter -29- bzw. den Crossfader-Start-Schalter -30-.

CROSSFADER-START:

Wenn Sie nun den Crossfader bis zum Anschlag nach links schieben, wird der an die Faderstart-Buchse „A“ angeschlossene CD-Player in den Wiedergabe-Modus wechseln und der an die Faderstart-Buchse „B“ angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln. Wenn Sie den Crossfader bis zum Anschlag nach rechts schieben, wird dementsprechend der an die Faderstart-Buchse „B“ angeschlossene CD-Player in den Wiedergabe-Modus wechseln und der an die Faderstart-Buchse „A“ angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln, usw.

FADER-START:

Wenn Sie den Fader schließen, wird der an dem entsprechenden Kanal per Fader-Start angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln.

Wenn Sie dann den Fader öffnen, wird der CD-Player in den Wiedergabe-Modus wechseln, usw.

HINWEIS! Beachten Sie bitte auch die Informationen zum Faderstart In der Bedienungsanleitung Ihres CD-Players; Je nach CD-Player-Modell sind Abweichungen von der oben beschriebenen Funktionsweise möglich.

2.8 DJ-MIC / AUX

Mit dem Eingangssignal-Schalter -1.1- aktivieren Sie das Mikrofon, indem Sie den Schalter auf Mic schalten. Sie können nun die Lautstärke mit dem Mic/Aux-Regler -13- variieren. Schalten Sie auf AUX, um die an dem Eingang -23- angeschlossene Quelle zu aktivieren.

2.9 VORHÖREN

Mit den Cue-Tasten -6- wählen Sie den Eingangskanal oder die Eingangskanäle aus, die Sie im Kopfhörer vorhören möchten. Mit dem Cue Mix -16- können Sie zwischen den/dem mit den Cue-Schaltern ausgewählten Kanal/Kanälen und dem Master-Signal überblenden; in der Stellung „CUE“ hören Sie nur die mit den Cue-Tasten angewählten Vorhör-Kanäle, in der Stellung „MASTER“ hören Sie nur das Master-Signal. Sie können die Signale stufenlos mischen. So können Sie einen Mix vorab im Kopfhörer simulieren. Mit dem Lautstärkeregler für den Kopfhörereingang -17- stellen Sie den Lautstärkepegel des Kopfhörers ein.

2.10 MASTER-SEKTION

Mit dem Master-Regler -18- stellen Sie die Master-Ausgangslautstärke ein. Achten Sie dabei darauf, dass die LED für das Master-Signal -19- nur im gelben Bereich aktiv ist. Mit dem Booth-Regler -20- stellen Sie die Ausgangslautstärke für den Booth-Ausgang ein.

2.11 IPAD-SPLIT-EINGANG

Der RMX-33i bietet die Möglichkeit das Stereo Signal Ihres Tablets in zwei getrennte Kanäle (links und rechts mono) zu verarbeiten und somit diese beiden Signale zu mischen. Stellen Sie dazu die Signal-Eingangswahl-Schalter -1- für Kanal 1 auf iPad(I) und für Kanal 2 auf iPad(r). Bitte stellen Sie sicher, dass der Ausgang Ihres Tablets die Kanäle 1 und 2 getrennt ausgibt. In der Regel findet sich diese Einstellung unter „Split Output“. Weitere Informationen entnehmen Sie der Bedienungsanleitung der von Ihnen eingesetzten DJ-Software.

Sie haben ebenfalls die Möglichkeit das Signal Ihres Tablets auf den MIC/Aux Eingang -1.1- zu legen.

3. EFFEKTEINHEIT

3.1 ÜBERBLICK

Der RMX-33i verfügt über folgende hochwertige DSP Effekte in Studio-Qualität: White Noise, Filter (High-pass / Low-pass), Bit Crush, Gate

3.2 EFFEKTAUSWAHL, ROUTING

Die Auswahl und das Routing eines Effekts erfolgt immer nach dem gleichen Prinzip: Durch Drücken der einzelnen Effekt-Auswahl-Schalter -5- werden die Effekte ausgewählt. Leuchtet einer der Effekt-Auswahl-Schalter auf, so ist dieser Effekt aktiv. Bitte beachten Sie, dass Sie immer nur einen Effekt gleichzeitig aktiv haben können und dieser Kanal 1 bis 3 parallel zugewiesen wird.

Durch Drehen des InstantFX-Regler -5- kann der aktive Effekt nun dem Ursprungssignal zugemischt werden. Befindet sich der InstantFX-Regler -5- in der Mittelstellung, so ist der Effekt inaktiv. Drehen Sie nun den InstantFX-Regler jeweils nach links oder rechts, so wird dieser aktiv. Die blaue LED oberhalb des Instant-FX-Reglers zeigt Ihnen ebenfalls an, ob der Effekt aktiv ist.

Bitte entnehmen Sie die Details der einzelnen Effekte der folgenden Beschreibung:

3.3 EFFEKTE

3.3.1 FILTER

Der Filter-Effekt verfügt über zwei verschiedene Frequenz-Spuren, die das Ursprungssignal dementsprechend ausblenden. Durch eine Rechtsdrehung werden zuerst die unteren Frequenzen ausgeblendet. Durch eine Linksdrehung werden zuerst die oberen Frequenzen ausgeblendet.

3.3.2 WHITE NOISE

Das „Zumischen“ eines Noise/Rauschens ist ein beliebter Effekt, um bestimmte Stellen in einem Track zu betonen.

3.3.3 BIT CRUSHER

Der Bit Crusher-Effekt reduziert die Qualität des Originalsignal, was zu einem „crispy oldschool“ Sound führt.

3.3.4 GATE

Der Gate-Effekt lässt nur solche Signale hörbar werden, die über einem bestimmten Amplitudenpegel liegen. Ein „abgehackter“ Sound entsteht.

4. TECHNISCHE DATEN

Typ: 3-Kanal Effektmixer

Stromversorgung: ......DC5V, 3A

Maße: 254 x 355 x 104 mm

Gewicht: 3,7 kg

Eingänge:

Line/CD/iPAD/AUX: 51K OHM /-14dBV (200mV) +/- 1dB

Phono: 47K OHM /-50dBV (3.16mV) +/- 1dB

Mic: 12K OHM /-54dBV (1.99mV) +/- 1dB

Ausgänge:

Master: 1K OHM /0dBV (1V) ÷ 2dB

Balanced: 600 OHM /0dBV (1V) + 2dB

Booth: 1K OHM /0dBV (1V) ÷ 2dB

Phones: 33 OHM /0dBV (1V) ÷ 2dB

Frequenzgang:

IPAD/CD/AUX: 20 - 20K Hz +2/-3dB

PHONO: 20 - 20K Hz +2/-3dB (RIAA) AT INPUT LEVEL= -60dBV

IPAD/CD: ....Mehr als 80dB bei 0dB INPUT

PHONO: ....Mehr als 70dB bei -36dB INPUT

AUX: ......Mehr als 70dB bei 0dB INPUT

MIC: ......Mehr als 70dB bei -40dB INPUT
