BEDIENUNGSANLEITUNG SonicHub Marine LOWRANCE

Einrichten von SonicHub 15

Aktivieren des Tons 15

Auswahl eines AM/FM-Empfangsbereichs 15

SonicHub-Medienleiste 16

Bedienen von SonicHub-Audio 17

Steuerungen über die Funktionstasten 17

Audioquelle 18

Auswahlen einer Audioquelle 18

Auswahlen der Favoriten 19

Audioausgabe. 20

Espanol 21

Instalacion del SonicHub 24

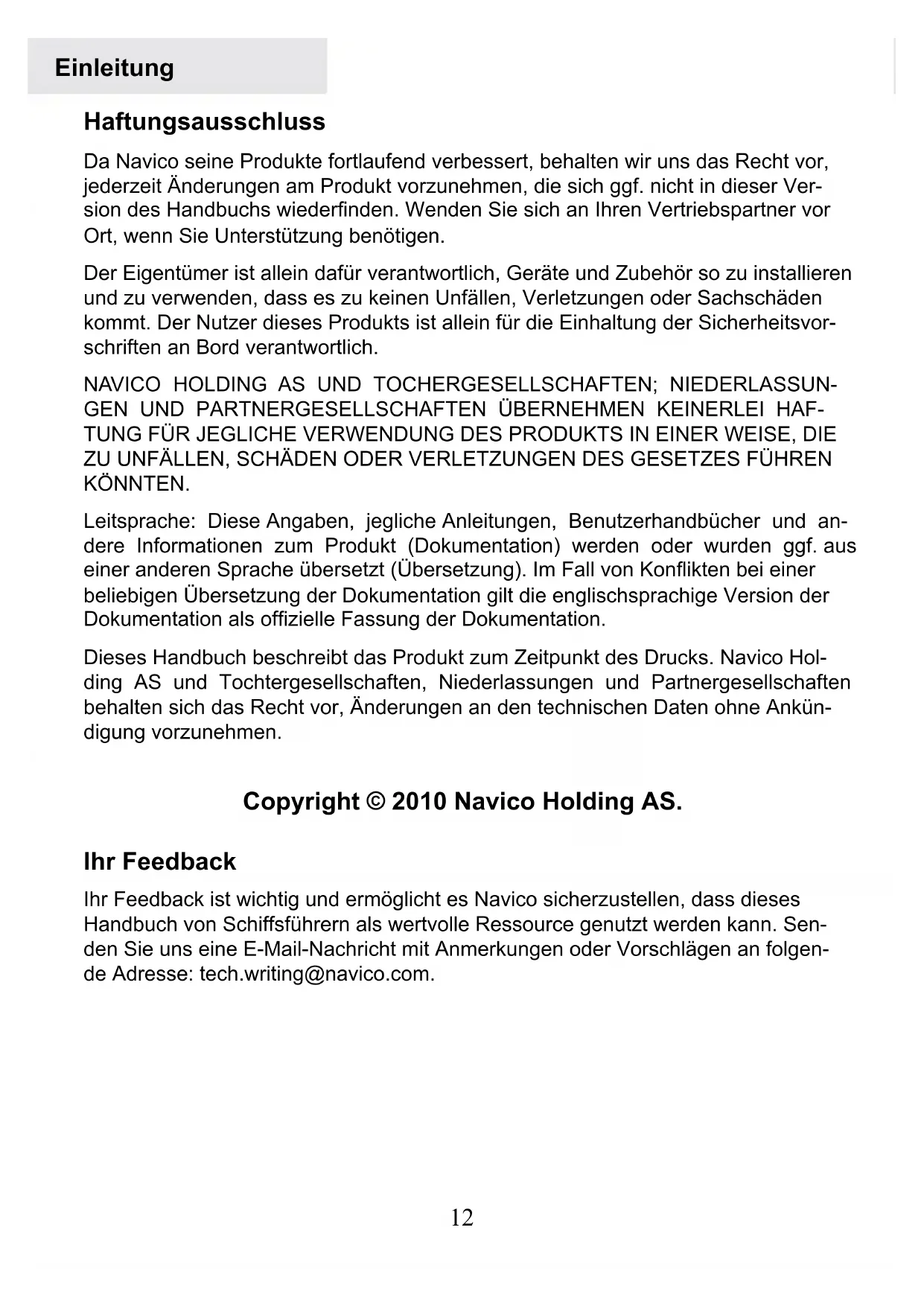

Da Navico seine Produkte fortlaufend verbessert, behalten wir uns das Recht vor, jederzeit Änderungen am Produkt vorzunehmen, die sich ggf. nicht in dieser Version des Handbuchs wiederfinden. Wenden Sie sich an ihren Vertriebspartner vor Ort, wenn Sie Unterstützung bestehtigen.

Der Eigentümer ist allein dafür verantwortlich, Geräte und Zubehör so zu installieren und zu verwenden, dass es zu keinen Unfällen, Verletzungen oder Sachschäden kommt. Der Nutzer theses Produkts ist allein für die Einhaltung der Sicherheitsvorschriften an Bord verantwortlich.

NAVICO HOLDING AS UND TOCHERGESELLSCHAFTEN; NIEDERLASSUNGEN UND PARTNERGESELLSCHAFTEN ÜBERNEHMEN KEINERLEI HAFTUNG FÜR JEGLICHE VERWENDUNG DES PRODUKTS IN EINER WEISE, DIE ZU UNFÄllen, SCHÄDEN ODER VERLETZUNGEN DES GESETZES FühREN KÖNNTEN.

Leitsprache: These Angaben, jegliche Anleitungen, Benutzerhandbucher und andere Informationen zum Produkt (Dokumentation) werden oder wurden ggf. aus einer anderen Sprache übersetzt (Übersetzung). Im Fall von Konfliken bei einer beliebigen Übersetzung der Dokumentation gilt die englishsprachige Version der Dokumentation als offizielle Fassung der Dokumentation.

Dieses Handbuch beschreibt das Produkt zum Zeitpunkt des Drucks. Navico Holding AS und Tochtergesellschaften, Niederlassungen und Partnergesellschaften gehalten sich das Recht vor, Änderungen an den technischen Daten ohne Ankündigung vorzunehmen.

Ihr Feedback ist wichtig und ermöglich es Navico sicherzustellen, dass diesen Handbuch von Schiffsfuhrern als wertvolle Ressource genutzt werden kann. Senden Sie uns eine E-Mail-Nachricht mit Anmerkungen oder Vorschlagen an folgenden Adresse: [e-mail].

Konformitätserklarung

Der SonicHub Audio Server entspricht folgenden Bestimmungen:

FCC Part 15 Subpart J Class B CE-konform gemäß EN60945

C - Tick

Weitere Informationen erhalten Sie auf unserer Website: www.lowrance.com.

Warning

Der Benutzer wird ausdrücklich darauf fingewiesen, dass jegliche Änderungen oder Modifikationen, die nicht ausdrücklich durch die für die Konformität verantwortliche Partei genehmigt wurden, die Berechtigung des Benutzers zur Nutzung des Geräts aufheben kann.

Dieses Gerät wurde geprüft, und die Einhaltung der Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen für these Gerät wurde bestätigt. These Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei einer festen Installation bieten. Dieses Gerät erzeugt, verwendet und sendet ggf. Radiofrenzenergie und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen der Funkkommunikation verursichen. Es gibt jedoch keine Garantie, die das Auftreten von Störungen bei einer bestimmen Installation ausschließlich. Wenn these Gerät schädliche Störungen des Funk- oder Fernsehempfangs verursacht, was durch Aus- und Einschaltung der Ausrüstung ermittelt werden kann, empfehlen wir dem Benutzer zu versuchen, die Störung durch eine der folgenden Maßnahmen zu beseitigen:

Neu Ausrichten oder Positionieren der Sende-/Empfangsantenne.

Erhöhen des Abstands zwischen Ausrüstung und Empfänger.

Verbinden der Ausrüstung mit einem Auslass an einem anderen Stromkreis als dem Stromkreis des Empfängers

Kontaktieren des Handlers oder eines erfahrenen Technikers.

Info über SonicHub

SonicHub ist ein hochwertiger Audioserver für die maritime Verwendung, mit dem Sie Ihr Gerät zur Steuerung von Audiowiedergaben verschiedene Quellen verwenden können, z. B. iPod, iPhone, USB-Massenspeichermedien (mp3), Satellit (SIRIUS™) und AM/FM-Radio.

Wenn der Ton in den Benutzereinstellungen des Geräts aktiviert ist, wird die Medienleiste von SonicHub automatisch unter auf dem Bildschirm angezeigt.

Sie können wahlweise die Medienleiste oder den aktuellen Betriebsmodus aktivieren, indem Sie die Taste PAGES gedrückt halten.

Wenn die Medienleiste aktiviert ist, drücken Sie die Taste MENU, um das SonicHub-Menü aufzurufen.

Einrichten von SonicHub

Bevor Sie Ihr Gerät verwenden können, müssen Sie es gemäß den mitgelieferten Anschlussdiagrammen für die Installation anschließen.

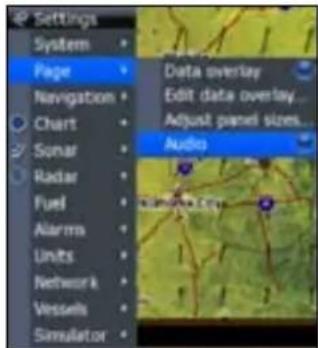

Aktivieren des Tons

Sie müssen im Einstellungsmenu Ihr Anzeigegerats den Ton aktivieren, um die Audiowiedergabe mit ihrem Gerät steuern zu können.

Die Medienleiste wird erst angezeigt, wenn der Ton aktiviert ist.

Auswahl eines AM/FM-Empfangsbereichs

In SonicHub ist ein AM/FM-Radioempfänger integriert, mit dem Sie die Wiedergabe von AM/FM-Radioprogrammen mit ihrem Anzeigegerät steuern können.

Bevor Sie FM-Radio mit SonicHub wiedergeben konnen, müssen Sie eine für die maritime Verwendung geeignete AM/FM-Antenne erwerben und den AM/FM-Empfangsbereich für ihren Standort auswahlen.

Die Einstellungen für den AM/FM-Empfangsbereich rufen Sie über den Bildschirm Audioquelle.

Audioquelle FM

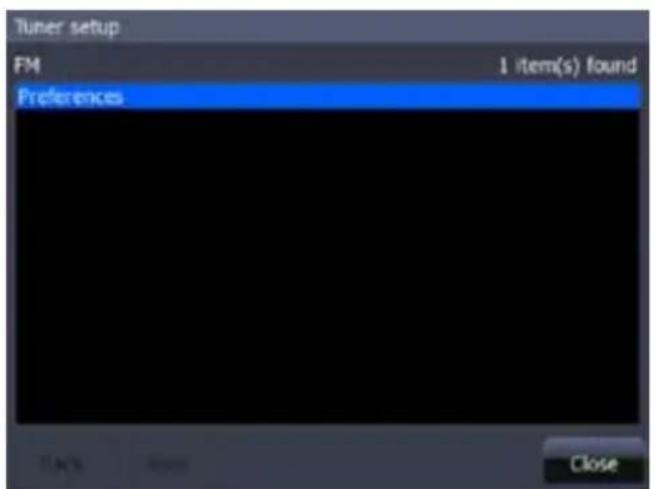

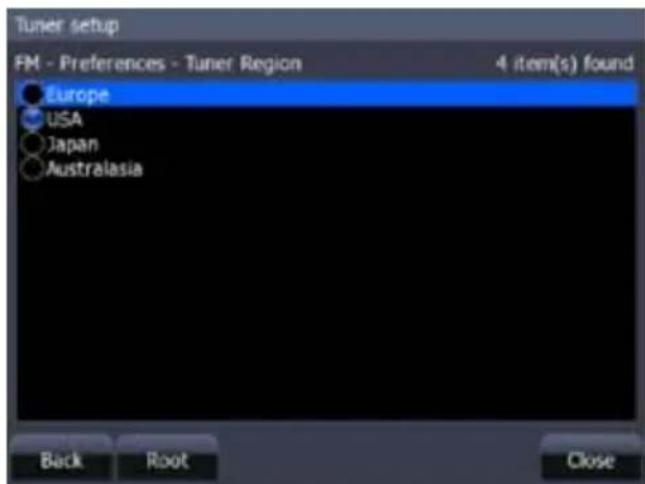

Bildschirm "Tuner Region" (Empfangsbereich)

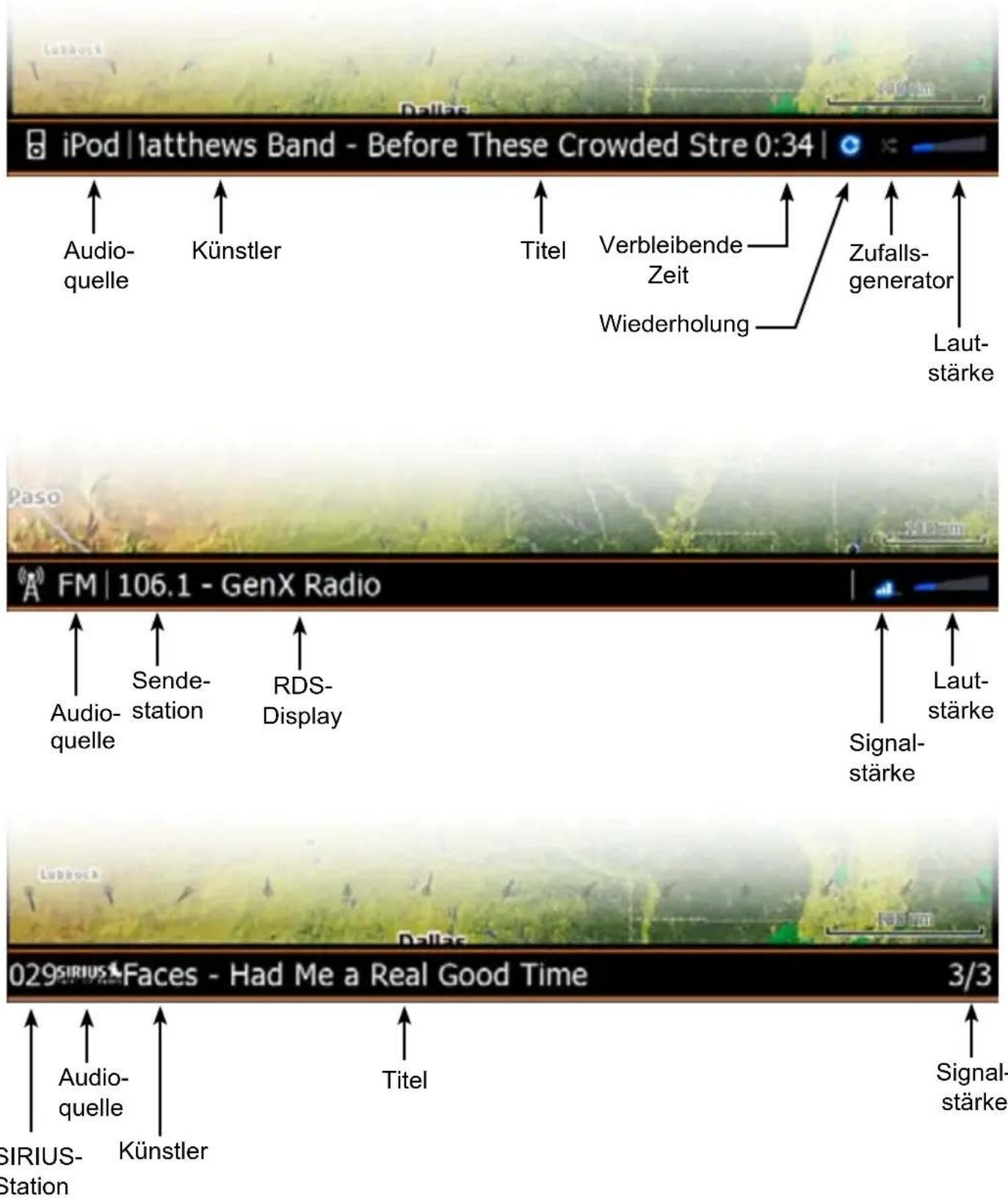

SonicHub-Medienleiste

Die angezeigte Medienleiste ist abhängig von der jeweiligen Audioquelle. iPod, iPhone und USB-Massenspeichermedien besitzen dieselbe Konfiguration. Für SI-RIUS und AM/FM-Radio werden leicht abweichende Medienleisten angezeigt, wie in den nachfolgenden Beispielen für die Medienleisten dargestellt.

Bedienen von SonicHub-Audio

Änderungen an den Einstellungen für die SonicHub-Audiowiedergabe können über das SonicHub-MENU, Softkeys, Funktionstasten und das Tastenfeld vorgenommen werden.

Lautstärkeeinstellungen, Lied- und Senderauswahl, Favoriten und der audioquelle Bildschirm können über die Funktionstasten und das Tastenfeld Ihres Geräte eingestellt/aufgerufen werden. Die Zufallsgenerator- und Wiederholfunktionen (iPod, iPhone und USB-Massenspeichermedien) müssen über das SonicHub-Menü aktiviert/deaktiviert werden.

Steuerungen über die Funktionstasten

ZOOM IN (VERGROSSERN): Lautstärke erhöhen

ZOOM OUT (VERKLEINERN): Lautstärke verringern

ENTER: Ton aus

Steuerungen über das Tastenfeld
iPod, iPhone, USB-Massenspeichermedien	SIRIUS, AM/FM-Radio
VorherigerTitel	AudioquelleNächsterTitel	VorherigeStation:(AM/FMSender-suchlaufrückwärt)	NächsteStation(AM/FMSender-suchlaufvorwärt)
	Abspielen/Pause		Rückwärtsbätterndurch Favoriten

HINWEIS: Wenn Sie AM/FM-Radio horen, halten Sie die linke oder rechte Pfeiltaste gedrückt, um vom Wiedergabemodus in den Suchmodus zu wechseln.

HINWEIS: Halten Sie während der Wiedergabe von einem iPod oder USB-Speichermedium die linke oder rechte Pfeiltaste gedrückt, um in einem Titel schnell vor- oder zurückzuspulen.

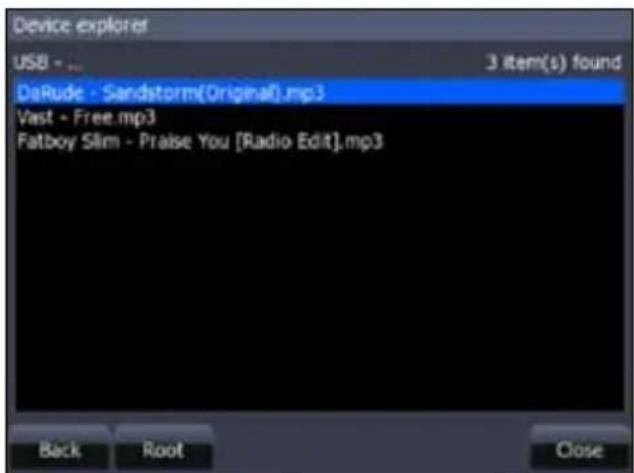

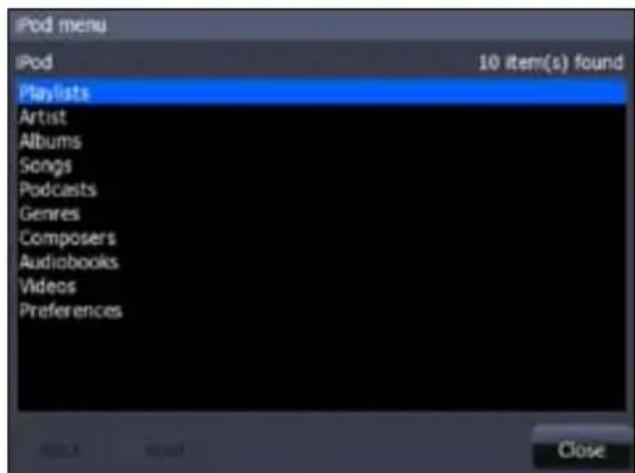

Audioquelle

Unter Audioquelle wird das Menu der ausgewählten Audioquelle auf dem Bildschirm Ihres Geräts angezeigt.

Auf diese Weise konnen Sie Einstellungen an einer Audioquelle mithilfe der Menus und der Dateistruktur (USB) der jeweiligen Quelle vornehmen.

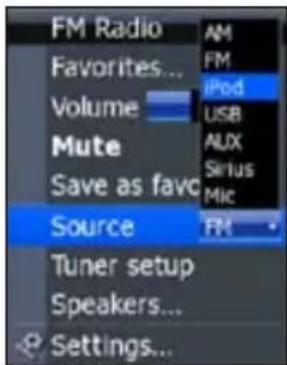

Auswahlen einer Audioquelle

Zur Auswahl einer Audioquelle konnen Sie das SonicHub-Menu oder die Softkeys des Anzeigegerats verwenden. Für die Audiowiedergabe mit SonicHub müssen Sie eine Audioquelle auswahlen.

Die Mic-Quelle wählte eine Eingangspannung für Zustand Haus. Auf diese Weise konnen Sie Megafonmeldungen über das Audiosystem verbreiten, indem Sie das Megafon des Lowrance LVR-880 nachbilden.

Auswahlen der Favoriten

Sie können Lieblingssender für SIRIUS und AM/FM-Radio festlegen, um das Einstellen der gewündsten Sender zu erreichtern.

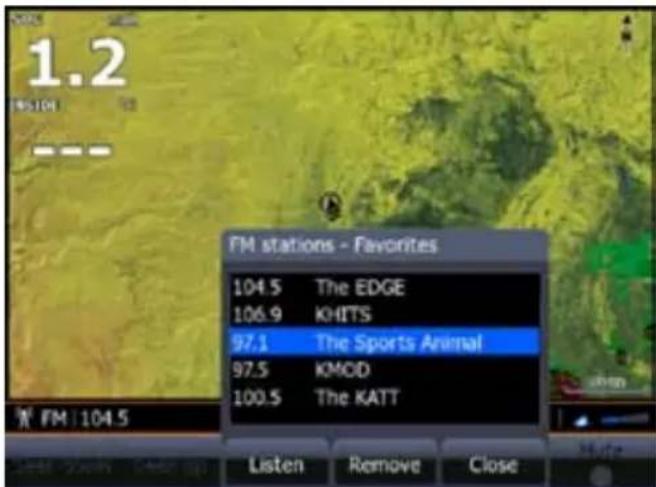

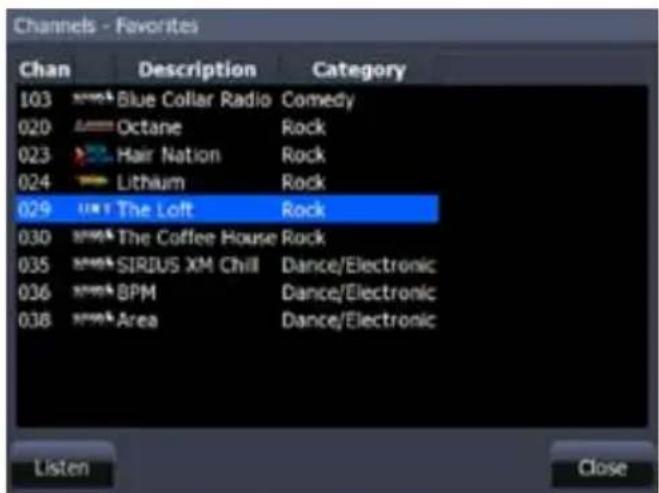

SIRIUS-Favoritenbildschirm FM-Favoritenbildschirm

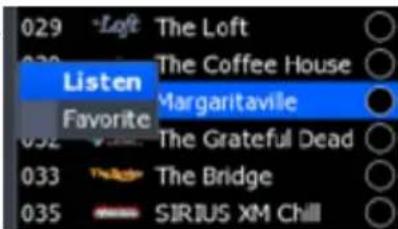

SIRIUS-Favoriten

Favoritenkanäle werden aus der listened "All Channels" (Alle Kanäle) ausgewählt. Sierufen die listened "All Channels" (Alle Kanäle) über das Sonichub-Menu auf.

Der Bildschirm "All Channels" (Alle Kanäle) zeigt eine Liste aller verfügbaren Kanäle einschließlich der Kanäle, die Sie mit ihrem Abonnement nicht abspielen können. Nicht abonnierte Kanäle können Sie nicht zu ihrer Favoritenliste hinzufugen. Weitere Informationen finden Sie im Handbuch LWX-1.

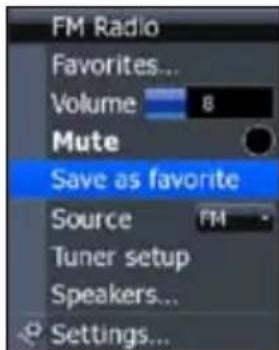

AM/FM-Favorite

Sie können über das SonicHub-Menu Sender zu ihrer(Liste der Favoriten hinzufügen. Sie müssen den gewünschten Sender einstellen, umihn zur(Liste der Favoriten hinzuzufügen.

Einstellungen

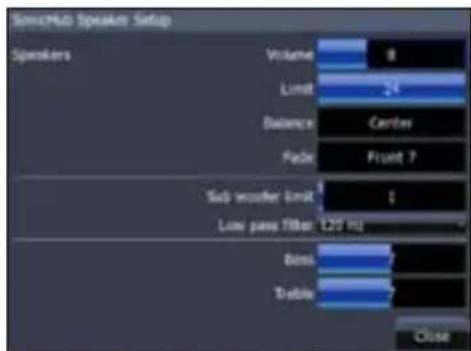

Audioausgabe

Ihr Gerät hat drei Audioausgänge, zwei für Laufsprecher (vorn und halten) und einen mit Veränder- und Subwoofer-Ausgangen.

Lautstärke-, Balance- und Ausblendeinstellungen sind für alle Ausgänge identisch.

SonicHub-Audioausgänge

Audioausgang 1 Vordere Laufsprecher

Audioausgang 2 Hinterne Laufsprecher (nicht im Lieferumfang enthalten)

Audioausgang 3 Verstärkerausgang, Subwoofer-Ausgang
