BEDIENUNGSANLEITUNG AirX2 ELAC

Wireless Transmitter BEDIENUNGSANLEITUNGWichtige Sicherheitshinweise

• Lesen und beachten Sie die folgenden Sicherheitshinweise und bewahren Sie diese sorgfältig auf.

• Beachten Sie alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung vermerkt sind. Überprüfen Sie das Gerät vor der Inbetriebnahme auf vorhandene Schäden. Das Produkt muss sich in einem einwandfreien Zustand befinden. Beschädigte Teile können zu Verletzungen führen.

2. Bestimmungsgemäßer Gebrauch

• Schließen Sie das Gerät gemäß den Vorgaben in der Bedienungsanleitung an.

• Das Gerät darf nur auf ebenen Untergründen aufgestellt werden.

• Vermeiden Sie als Aufstellort folgende Orte:

• mit direkter Sonneneinstrahlung

• mit hoher Feuchtigkeit

• die vibrationsanfällig sind

• an denen besonders heiße oder kalte Temperaturen auftreten Blockieren Sie niemals Lüftungsschlitze. Beachten Sie beim Aufstellen die Anweisungen des Herstellers.

• Stellen Sie das Gerät nicht in ein geschlossenes Regal oder einen geschlossenen Schrank.

• Stellen Sie keine brennenden Kerzen auf das Gerät bzw. in dessen unmittelbare Nähe.

• Positionieren Sie das Gerät nicht in unmittelbarer Nähe eines Transformators, da es sonst durch elektromagnetische Einstreuung des Transformators zu einem Brummen der Tieftöner kommen kann.

4. 4.Wartungsarbeiten

GEFAHR! Önen Sie niemals das Gehäuse, da im Gerät gefährliche Spannungen vorhanden sein können! Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Das Gerät muss gewartet werden, wenn es in irgendeiner Weise beschädigt wurde, z.B. wenn das Netzkabel oder der Netzstecker beschädigt wurde, Flüssigkeiten auf dem Gerät verschüttet wurden oder Gegenstände auf das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht ordnungsgemäß funktioniert oder fallen gelassen wurde. Önen Sie niemals das Gerät, um eine Gefährdung durch elektrischen Strom möglichst zu vermeiden. Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. ELAC AirX Transmitter | www.elac.com | Page 15. Reinigung HINWEIS: Verwenden Sie zur Reinigung nur ein weiches Tuch mit glatter Oberfläche bzw. einen weichen Pinsel. Verwenden Sie auf keinen Fall Scheuermittel, Alkohol, Waschbenzin, Möbelpolitur oder Ähnliches zur Reinigung! Möbel sind häufig mit den verschiedensten Lacken und Kunststoen beschichtet, die mit chemischen Substanzen behandelt sein können. Manche dieser Substanzen können Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.

Die Verpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese bitte umweltgerecht. Werfen Sie das Gerät am Ende seiner Lebensdauer nicht in den normalen Hausmüll. Führen Sie das Gerät entsprechend den geltenden gesetzlichen Vorschriften einer geordneten Entsorgung zu. Erkundigen Sie sich hierzu bei Ihrer Stadtverwaltung nach geeigneten Möglichkeiten, damit die im Gerät enthaltenen wertvollen Rohmaterialien wiederverwendet werden können. Machen Sie das Gerät vor der Entsorgung unbrauchbar

Schließen Sie das Gerät nur an die auf der Rückwand des Gehäuses angegebenen Spannungen an. Der Anschluss an andere Spannungen kann zu irreversiblen Schäden des Gerätes führen und hat das Erlöschen der Gewährleistung zur Folge. Die Verwendung von Netzsteckeradaptern wird nicht empfohlen, da diese den Anschluss an andere als den auf der Rückseite dieses Gerätes vermerkten Spannungen ermöglichen.

8. Konformitätsinformationen für den Wireless Transmitter

Das Präfix „IC“ vor der Zertifikatnummer zeigt an, dass die technischen Spezifikationen der Kanadischen Industrie eingehalten werden. Die Geräte erfüllen die von FCC und IC festgelegten Grenzwerte für Störausstrahlung in einer beliebigen Umgebung. Die Geräte sollten mit einem Mindestabstand von 20 cm zwischen Sender und Körper installiert und in Betrieb genommen werden. Der Sender sollte nicht in unmittelbarer Nähe zu anderen Sendern oder Antennen in Betrieb genommen werden. Der Betrieb des Gerätes ist Gegenstand der folgenden 2 Bedingungen:

1) Das Gerät darf keinerlei Störungen verursachen.

2) Das Gerät darf durch Störungen nicht beeinträchtigt werden, auch wenn die Störungen ungewollte

Aktionen des Gerätes hervorrufen. Um eventuelle Funkinterferenzen mit anderen Anwendern zu vermeiden, sollte die Antenne und ihre Empfindlichkeit so gewählt werden, dass die äquivalente isotrope Strahlungsleistung nur so hoch ist wie erlaubt und gleichzeitig eine erfolgreiche Kommunikation aufrechterhalten werden kann. ELAC AirX Transmitter | www.elac.com | Page 2Philosophie Vielen Dank, dass Sie sich für den Kauf dieses ELAC Produkts entschieden haben. Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung zum Prinzip gemacht. Ihr neues ELAC Produkt mit seinen qualitativ hochwertigen Bauteilen wurde für höchste Ansprüche konstruiert und bietet exquisite Klangqualität. Konzipiert wurde es von einer Gruppe passionierter Entwickler mit dem Ziel, eine völlig neue Dimension der Klangwiedergabe in Ihr Zuhause zu bringen. Viel Freude mit Ihrem neuen ELAC Produkt! ELAC AirX Transmitter | www.elac.com | Page 3Bedien- und Anschlusselemente

1. LED/Aktivitätsanzeige – Diese LED zeigt Ihnen den aktuellen Status des AirX Transmitters an.

2. Stromversorgungsanschluss – Für den Anschluss an das externe Netzteil (im Lieferumfang).

3. Audioeingang – Für die Verbindung mit einer Audioquelle.

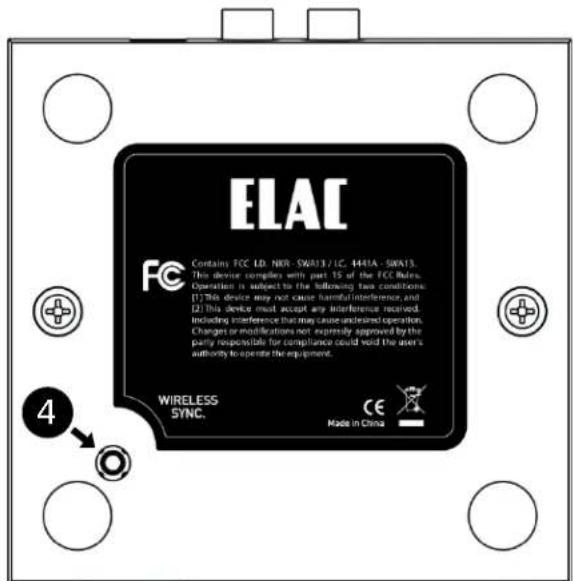

4. SYNC-Taste – Die Taste befindet sich auf der Unterseite des Geräts und ist zum Pairen des Transmitters mit

anderen Air-X Produkten vorgesehen. Lesen Sie bitte auch Seite 7 für die Synchronisierungsanleitung.

ELAC AirX Transmitter | www.elac.com | Page 4Verwenden des Transmitters mit einem Subwoofer

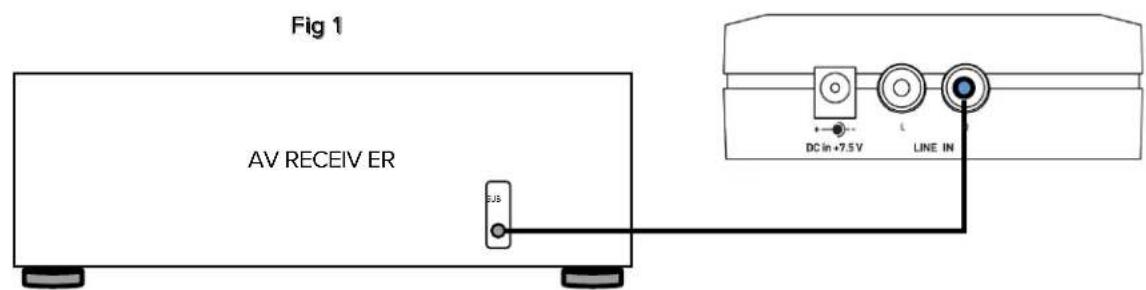

• Wenn Sie den Transmitter an einen AV-Receiver mit explizitem Subwoofer-/LFE-Ausgang anschließen möchten, verwenden Sie ein Cinch-Kabel (nicht im Lieferumfang enthalten) und schließen Sie es am Subwoofer-/LFE-Ausgang des AV-Receivers und dem rechten Eingang des Transmitters an.

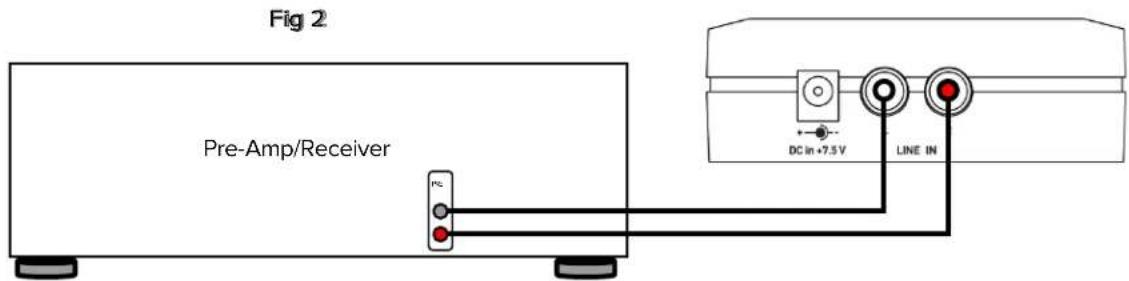

• Wenn Sie den Transmitter an einen Vorverstärker oder Receiver ohne expliziten Subwoofer-/LFE- Ausgang anschließen möchten, verwenden Sie ein Stereo-Cinch-Kabel (nicht im Lieferumfang enthalten) und schließen es an den beiden Eingängen L und R des Transmitters an. Sollte Ihr Vorverstärker nur einen Vorverstärker-Ausgang anbieten, verwenden Sie zwei Y-Adapter, um sowohl den Verstärker als auch den Transmitter gleichzeitig anschließen zu könne.

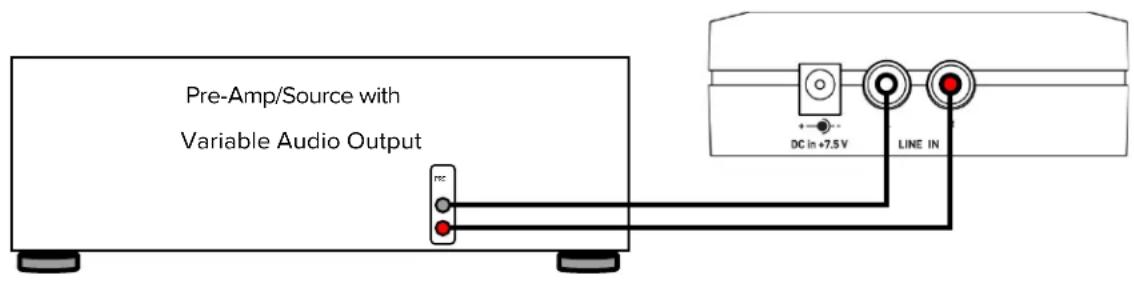

• Wenn Sie den AirX Transmitter mit ELAC ARGO Lautsprechern verwenden möchten, schließen Sie den Transmitter mit Hilfe eines Stereo-Cinch-Kabels (nicht im Lieferumfang enthalten) an den Vorverstärker bzw. die Quelle an, wie in Fig. 1 dargestellt. ACHTUNG: DER TRANSMITTER HAT KEINE LAUTSTÄRKEEINSTELLUNG! EIN HOHES AUSGANGSSIGNAL DER QUELLE FÜHRT ZU VOLLER LAUTSTÄRKE!

• Folgen Sie bitte der Anleitung zum Pairing auf Seite 7, um die ARGO-Lautsprecher an den Transmitter anzubinden. Pre-Amp/Source with Variable Audio Output PRE ELAC AirX Transmitter | www.elac.com | Page 6Pairing Um den Wireless Transmitter mit anderen AirX-Komponenten zu pairen, führen Sie bitte die folgenden einfachen Schritte durch:

1. Drücken und halten Sie die Pairing-Taste auf Ihrem AirX-kompatiblen Subwoofer oder Lautsprecher, bis die

LED schnell blinkt (ca. 2x pro Sekunde).

2. Drücken und halten Sie die Pairing-Taste auf der Unterseite des Transmitters, bis die Pairing-LED auf dem

Subwoofer bzw. den ARGO Lautsprechern auört zu blinken und schließlich ausgeht (nach einem erfolgreichen Pairing erlischt die LED).

3. Wiederholen Sie den Vorgang für weitere Lautsprecher/Subwoofer (bis zu 3 Geräte möglich).

I. Die folgenden Garantiebestimmungen gelten für innerhalb der Europäischen Union und der Schweiz von

einem autorisierten Fachhändler erworbene Produkte von ELAC, die unter X. dieser Bestimmungen aufgeführt werden.

II. Die folgenden Bestimmungen erweitern die Rechte des Erwerbers und beeinflussen in keiner Weise die nach

der jeweiligen Rechtsordnung zusätzlich bestehenden Rechte wie beispielsweise die Gewährleistungsrechte.

III. Aus den Garantiebestimmungen entstehen Ansprüche nur für diejenigen Käufer, die das betreende Produkt

von einem autorisierten Fachhändler erworben haben. ELAC betreibt ein selektives Vertriebssystem. Wird das Produkt von einem nicht autorisierten Händler erworben, entstehen keine Garantieansprüche. Etwaige Gewährleistungsansprüche gegen den Verkäufer bleiben davon unberührt.

IV. Voraussetzung für die Geltendmachung von Garantieansprüchen ist, dass sich der Käufer innerhalb von drei

Monaten ab Kaufdatum des jeweiligen ELAC-Produktes registrieren lässt. Zur Registrierung ist die Einsendung einer Kopie des Kaueleges innerhalb der oben genannten Drei-Monats- Frist erforderlich. Dies kann auf elektronischem und postalischem Weg erfolgen. Die E-Mail-Adresse von ELAC lautet: [e-mail]. Weitere Kontaktmöglichkeiten unter www.elac.de. Zur Adresse siehe unten. Die Registrierung kann auch insgesamt per Post erfolgen. Dazu muss der Erwerber eine Kopie des Kaueleges an die folgende Adresse versenden: ELAC Electroacustic GmbH Fraunhoferstraße 16 24118 Kiel Deutschland Stichwort: Garantie

V. Die Garantie erstreckt sich nur auf Material-, Konstruktions- oder Verarbeitungsmängel.

VI. Die Garantie erstreckt sich nicht auf Schäden, die auf grobe Behandlung oder unsachgemäßen Gebrauch

zurückzuführen sind oder auf natürliche oder übliche Abnutzungen. Die Garantie erstreckt sich nicht auf optisch uneinheitliche Furnierstruktur oder Verfärbungen des Furniers, da es sich hierbei um natürliches Material handelt. Die Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen. Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sachgerechte Bedienung gemäß der den Produkten beiliegenden Bedienungsanleitung wird ausdrücklich hingewiesen. Die Garantie erstreckt sich nicht auf Mängel, die durch unsachgemäßes Aufstellen oder unsachgemäße Lagerung entstehen. Unsachgemäß ist beispielsweise das Aufstellen oder die Lagerung in feuchter Umgebung oder in einer Umgebung, in welcher das Produkt extremen Temperaturen und/oder Temperaturschwankungen, Oxidation oder Korrosion ausgesetzt ist. Mängel, die durch Verschütten von Flüssigkeiten oder Nahrungsmitteln oder sonstige chemische Substanzen an die Produkte gelangen und auf sie einwirken, sind von der Garantie ebenfalls nicht umfasst.

VII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geönet, verändert

oder repariert wird. Die Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich gemacht wird.

VIII. Material-, Konstruktions- oder Verarbeitungsmängel werden innerhalb der Garantiefrist von ELAC oder von einem

autorisierten Fachhändler des Landes, in welchem das Produkt erworben wurde, kostenlos behoben. Dies geschieht innerhalb einer wirtschaftlich angemessenen Frist. Nach Ermessen von ELAC oder des autorisierten Fachhändlers kann die ELAC AirX Transmitter | www.elac.com | Page 8Garantieleistung auch in einem Austausch des betroenen Produktes erfolgen. Soweit baugleiche Produkte nicht mehr verfügbar sind, kann ein Austausch in Form eines anderen Produktes erfolgen, welches der gleichen Preis- und Qualitäts-Klasse entspricht. Das Eigentum der ausgetauschten Ersatzteile oder der ausgetauschten Produkte geht auf ELAC über.

IX. Eine Bemängelung muss innerhalb der Garantiezeit gegenüber ELAC oder einem autorisierten Fachhändler

innerhalb angemessener Frist nach Entdeckung des Mangels bekanntgegeben werden. Im Garantiefall muss ELAC oder dem autorisierten Fachhändler das bemängelte Produkt und eine Kopie des Original-Kaueleges übergeben werden. Aus diesen Belegen müssen sich folgende Informationen ergeben: a) Name und Adresse des Fachhändlers b) Datum und Ort des Kaufes c) Artikelbezeichnung, Produkttyp und Seriennummer Zur Bearbeitung des Garantiefalles und Rücksendung etwaig reparierter oder ausgetauschter Produkte ist ebenfalls die Angabe des Namens und der Adresse des Käufers erforderlich. Versandadresse für Rücksendungen: ELAC Electroacustic GmbH Fraunhoferstraße 16 24118 Kiel Deutschland Informationen über die autorisierten Fachhändler erfahren Sie auch über die Homepage www.elac.de. Für den Fall einer Bearbeitung eines nicht unter diese Bedingungen fallenden Produktes, kann ELAC dem Anspruchsteller eine angemessene Bearbeitungsgebühr in Rechnung stellen.

X. Die Garantiefrist beginnt mit Auslieferung des Produktes an den erstmaligen Endkunden.

Die Garantiefrist beträgt für alle Produkte der ELAC Electroacustic GmbH: 2 Jahre gesetzliche Gewährleistung. Sie verlängert sich um drei weitere Jahre Werksgarantie (ein weiteres Jahr bei Aktivboxen, Aktivsubwoofern, SurroundSets und Aktivelektronik), wenn sich der Käufer bei ELAC registrieren läßt.

XI. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen

sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Verlängerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang. Die Haftung ist auf den Wert des Produktes beschränkt. ELAC haftet nicht für weitere eintretende Schäden oder Verluste direkter oder indirekter Art. Dies gilt nicht für Schäden, welche aufgrund Vorsatzes oder grober Fahrlässigkeit durch ELAC herbeigeführt wurden. ELAC AirX Transmitter | www.elac.com | Page 9ELAC AMERICAS LLC.
