1. Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Diese Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation und Betrieb des hierin beschriebenen Produkts befolgt werden müssen. Die Nichtbeachtung kann zum Erlöschen von Gewährleistungs-/Garantieansprüchen führen und Sachschäden bzw. Verletzungen verursachen. Wechselstromeinheit:

• Verwenden Sie keinen Netzadapter, um die Ladestation an eine Stromquelle anzuschließen. Verwenden Sie ausschließlich das Netzteil der Ladestation, um diese direkt an das Stromnetz anzuschließen.

• Um die Wechselstromeinheit vom Stromnetz zu trennen, verwenden Sie das Stromkabel.

• Sollte eine der folgenden Situationen eintreten, vereinbaren Sie bitte einen Termin mit einem Servicetechniker zur Inspektion Ihres Geräts:

• Das Gerät war Feuchtigkeit/Nässe ausgesetzt

• Das Gerät wurde durch einen Sturz beschädigt

• Das Gerät weist sichtbare Bruchstellen auf

• Das Gerät funktioniert nicht ordnungsgemäß bzw. nicht so, wie in dieser Betriebsanleitung beschrieben

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Schrank mit Ladestationen

• Bewahren Sie die Ladestation in einem kontrollierten Raum auf, wo sie nicht Feuchtigkeit, extremen Temperaturen, entzündlichen Flüssigkeiten oder Gasen, leitfähigen Schadstoffen, Staub oder direkter Sonneneinstrahlung ausgesetzt ist.

• Lassen Sie an allen Seiten der Ladestation genügend Platz für eine angemessene Belüftung. Die externen Lüftungsöffnungen des Geräts dürfen nicht blockiert oder verdeckt bzw. Gegenstände darin eingeführt werden.

• Die Ladestation ist sehr schwer. Seien Sie im Umgang mit der Ladestation sehr vorsichtig, insbesondere beim Heben. Versuchen Sie nicht, die Ladestation ohne fremde Hilfe auszupacken. Verwenden Sie ein mechanisches Hilfsmittel wie z. B. einen Gabelstapler oder einen Hubwagen, um die Ladestation im Versandbehälter zu bewegen.

• Untersuchen Sie Versandbehälter und Ladestation auf etwaige Transportschäden. Nehmen Sie die Ladestation nicht in Betrieb, wenn diese beschädigt ist.

• Lassen Sie beim Aufschneiden der Verpackung Vorsicht walten! Die Ladestation könnte zerkratzt werden und die dabei verursachten Schäden unterliegen nicht der Gewährleistung.

• Bewahren Sie sämtliche Verpackungsmaterialien für eine spätere Verwendung auf. Verpackung und Versand des Schranks mit Ladestationen ohne die originalen Verpackungsmaterialien können Schäden am Produkt verursachen, die nicht durch die Gewährleistung abgedeckt sind.

• Die Ladestation umfasst vier bereits montierte feststellbare Drehrollen.

• Verwenden Sie den Griff, wenn Sie die Ladestation bewegen (weitere Informationen finden Sie im Abschnitt 4.2 Montage des Griffs, der Eckpuffer und der Stromkabelaufwicklung).

• Achten Sie beim Bewegen des Schranks mit Ladestationen darauf, diesen stets von hinten zu schieben und nicht zu sich hin zu ziehen.

• Eine rollende Ladestation kann Verletzungen und Sachschäden verursachen, wenn sie nicht ordnungsgemäß überwacht wird. Sollte die Ladestation eine Rampe herabgerollt werden müssen, lassen Sie äußerste Vorsicht walten! Verwenden Sie keinesfalls Rampen mit einem Gefälle von mehr als 12 %. Ihre Ladestation ist eine umfassende Lösung zum Lagern und Laden von bis zu 36 Geräten. Dank der vier bereits montierten, feststellbaren Drehrollen und des abnehm- und wendebaren Griffs eignet sich Ihre Ladestation ideal zum mobilen Einsatz. Zum Schutz vor Diebstahl oder unbefugtem Zugriff verfügt das Gehäuse Ihrer Ladestation über verschließbare Stahltüren.35

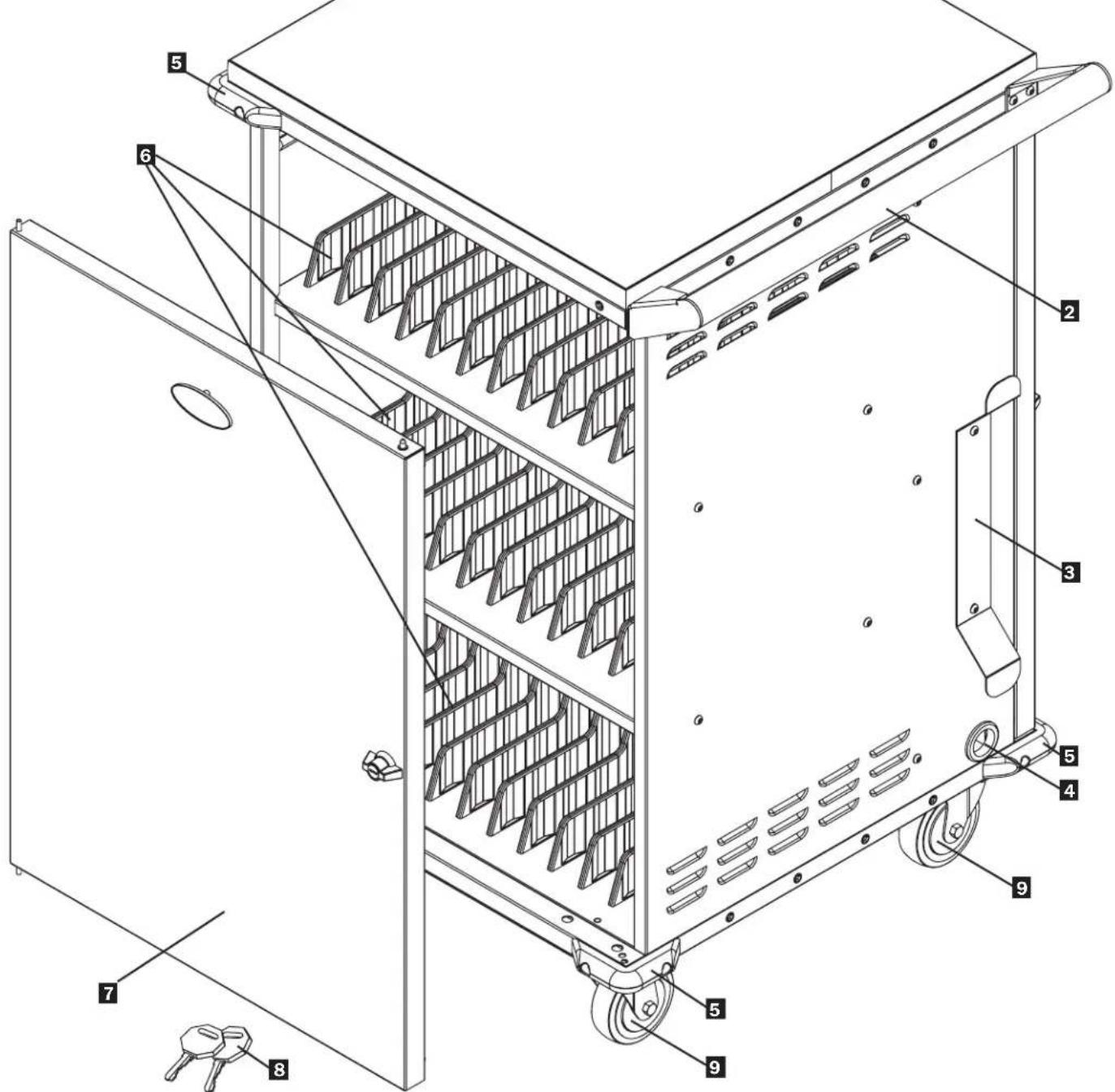

Laminierte Oberfläche

Stromkabelaufwicklung

Zugriffsöffnung Stromkabel

Ecksicherheitspuffer (insgesamt 6)

Lagerregale mit herausnehmbaren Trennwänden

Verschließbare Vordertür

Feststellbare Drehrollen Im Lieferumfang enthaltenes Zubehör 10 x Sechskantschrauben Sechskantschlüssel

C13 bis BS 1363 (CSCXB32AC) oder Schuko (CSCXS32AC) Stromkabel, 3 m

Lagerkörbe für Netzteile

Wechselstromverteilungseinheiten mit 9 Steckplätzen* (insgesamt 4)

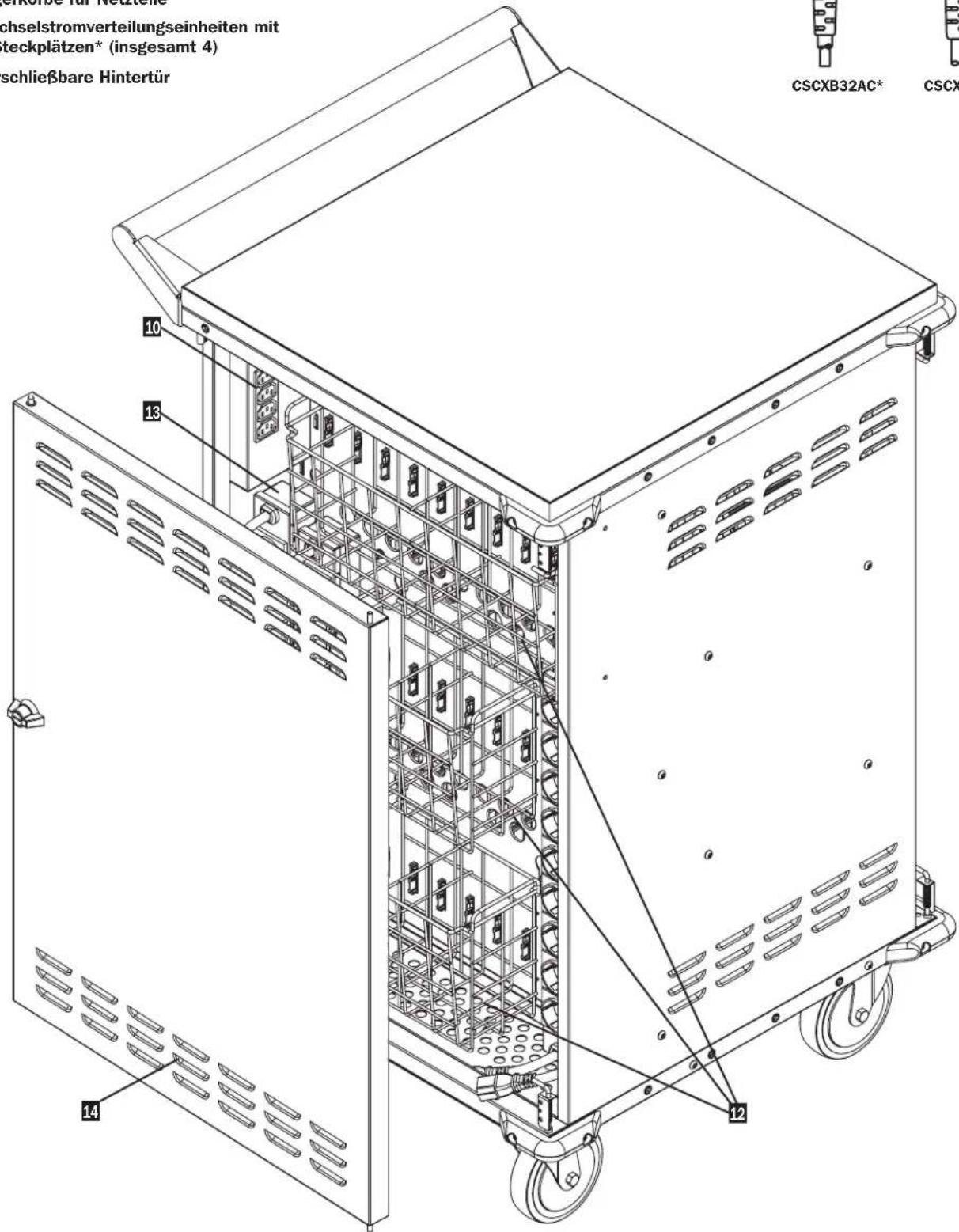

Verschließbare Hintertür *Die Art der Stecker und Steckdosen variiert je nach Modell. Weitere Informationen finden Sie im Abschnitt 4.4 Anschluss von Geräten und Stromversorgung der Wechselstromeinheit.

Achtung! Lesen Sie vor der Installation sämtliche Anleitungen und Warnhinweise durch! Achtung: Ladestationen können sehr schwer sein. Versuchen Sie nicht, die Ladestation ohne fremde Hilfe auszupacken. Folgen Sie den diesem Produkt beiliegenden Hinweisen zum Auspacken, bevor Sie mit dem Einrichten beginnen. Lassen Sie beim Umgang mit der Ladestation äußerste Vorsicht walten und befolgen Sie unbedingt sämtliche Anweisungen zu Umgang und Installation. Installieren Sie Geräte erst, nachdem Sie die Ladestation stabilisiert haben.

4.1 Stromanforderungen

4.2 Montage des Griffs, der Eckpuffer und der Stromkabelaufwicklung

4.3 Justieren der Regal-Trennwände

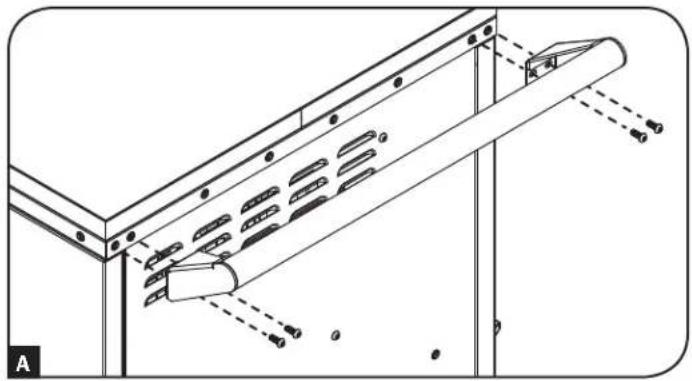

Die Ladestation muss an eine Wechselstromsteckdose mit einem eigenen Kreislauf angeschlossen werden. Entscheiden Sie, an welcher Seite Sie den Griff montieren möchten. (Es wird empfohlen, die gleiche Seite zu wählen, an der sich die Zugriffsöffnung für das Kabel und die Stromkabelaufwicklung befinden.) Befestigen Sie mithilfe des beiliegenden Sechskantschlüssels und vier (4) Sechskantschrauben den Griff am Schrank mit Ladestationen

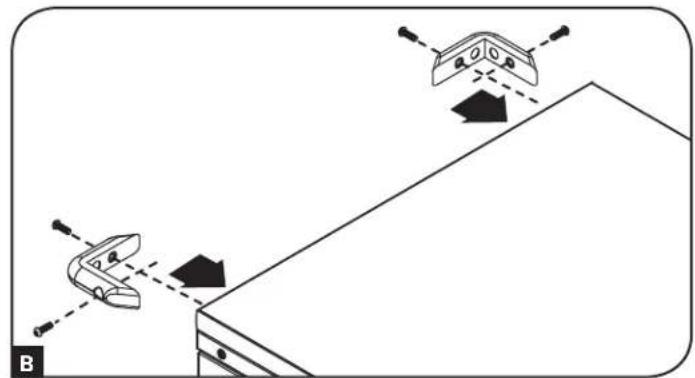

. Montieren Sie anschließend die beiden oberen Eckpuffer mithilfe von vier (4) Sechskantschrauben (zwei pro Puffer)

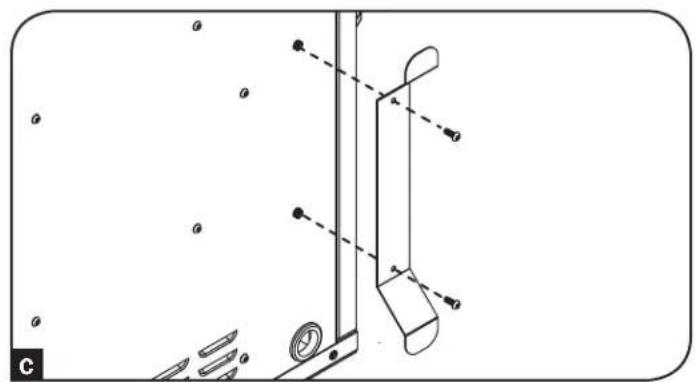

Montieren Sie mithilfe von zwei (2) Sechskantschrauben die Kabelaufwicklung an der gleichen Seite, an der sich die Zugriffsöffnung für das Kabel befindet

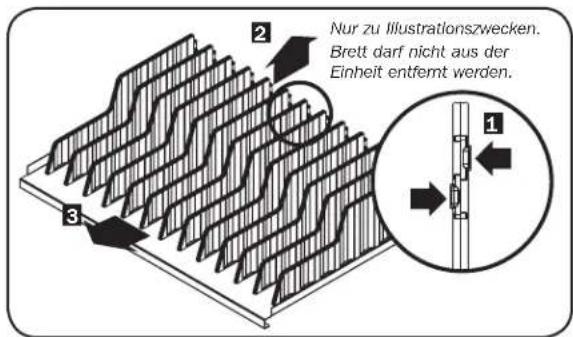

Ihre Ladestation umfasst drei nicht herausnehmbare Lagerregale mit justierbaren Trennwänden. Um Trennwände zu entfernen oder neu anzuordnen, öffnen Sie zunächst die Hintertür. Drücken Sie anschließend die beiden Laschen, die die Trennwand sichern, nach hinten

, ziehen Sie die Trennwand nach oben vom Regalbrett ab

und ziehen Sie sie aus dem Regal heraus

. Wiederholen Sie den Vorgang gegebenenfalls für zusätzliche Regaltrennwände.

A B Nur zu Illustrationszwecken. Brett darf nicht aus der Einheit entfernt werden.38

4.4 Anschluss von Geräten und Stromversorgung der Kühlung

Ihre Ladestation umfasst drei Körbe

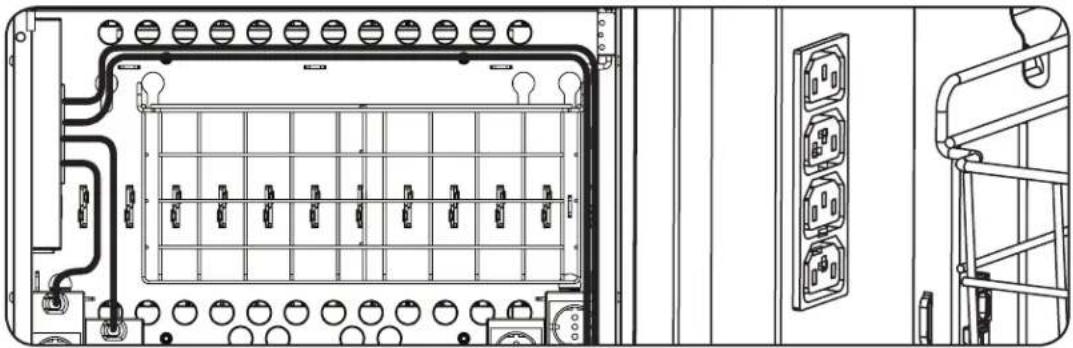

. Platzieren Sie die Netzteile in den Körben, um sie anzuschließen. Stecken Sie jedes Netzteil in die Steckdose der entsprechenden Wechselstromladeeinheit

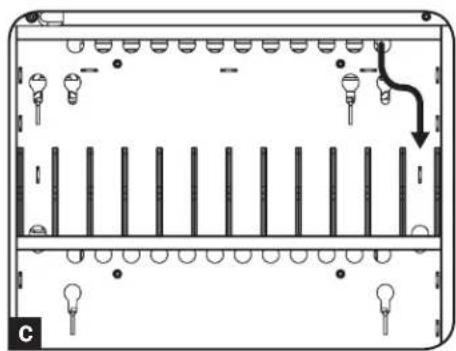

und führen Sie anschließend das Gerätekabel und den Stecker durch einen Geräteschlitz

Wiederholen Sie diesen Vorgang gegebenenfalls für jedes Gerät. Hinweise: Die Körbe lassen sich herausnehmen, um die Montage der Netzteile zu erleichtern. Wenn Sie weniger als 36 Geräte verwenden, können Sie die Anzahl der Regal-Trennwände für ein bestimmtes Regal bzw. einen bestimmten Bereich entsprechend anpassen. Weitere Informationen finden Sie im Abschnitt

4.3 Justieren der Regal-Trennwände.

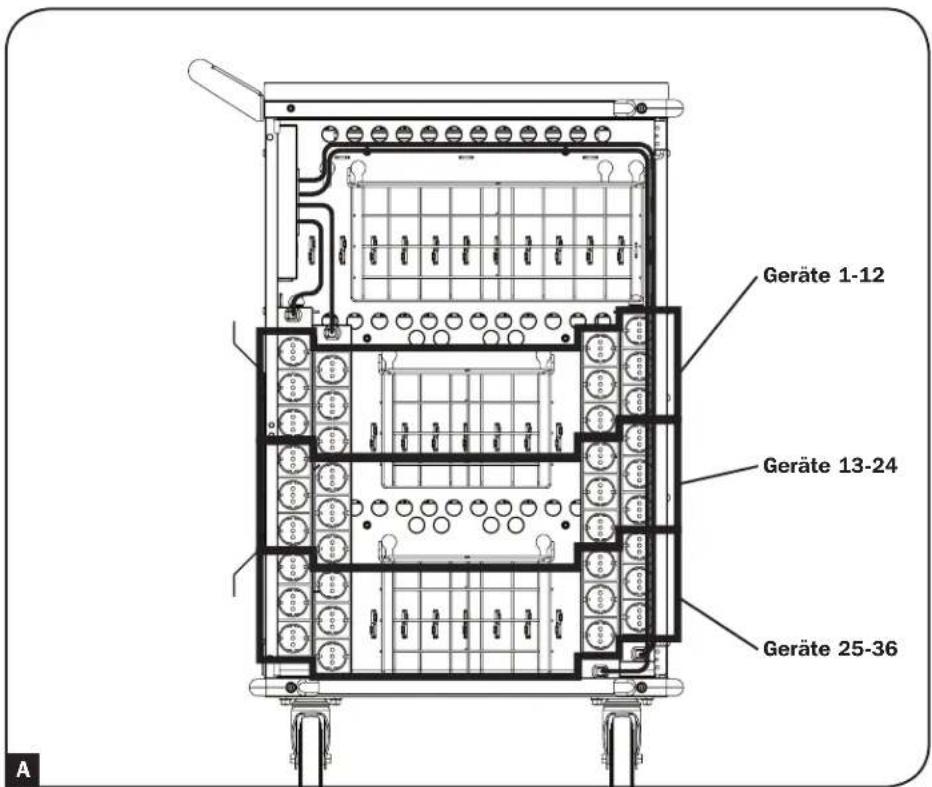

Geräte 1-12 Geräte 13-24 Geräte 25-36

Die Art der Stecker und Steckdosen variiert je nach Modell.Die Art der Stecker und Steckdosen variiert je nach Modell.39

4.5 Türverriegelungen

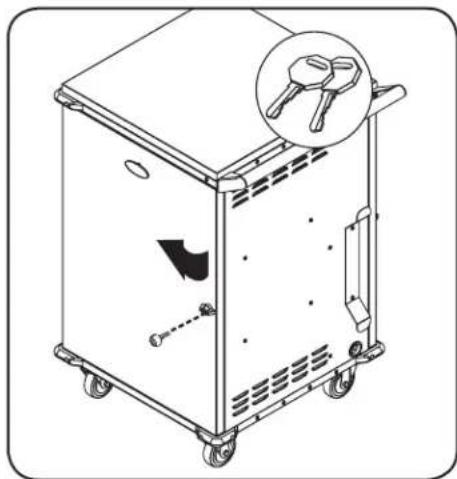

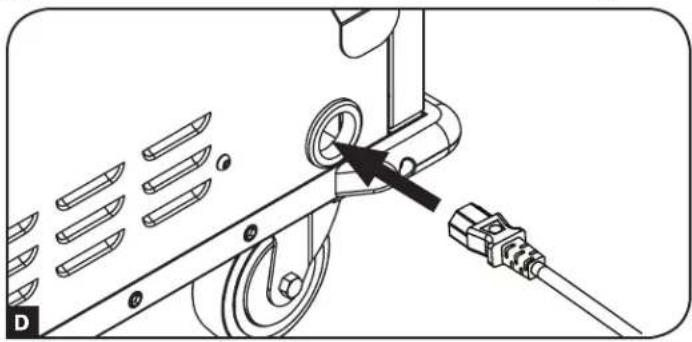

Die Türen verfügen über ein Schloss, das sich mit den beiliegenden Schlüsseln öffnen lässt. Schließen Sie alle Geräte an und platzieren Sie sie auf den entsprechenden Regalen. Wenn alle Geräte angeschlossen und verstaut sind, lokalisieren Sie den Eingangsstecker und das Kabel im unteren Fach der Wechselstromeinheit. Stecken Sie den C13-Kabelstecker durch die Kabelzugangsöffnung

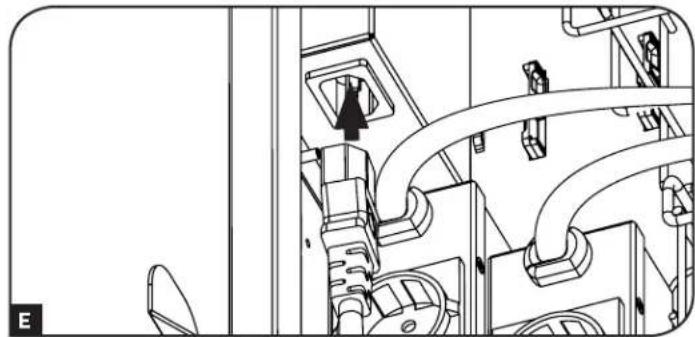

. Stecken Sie den Stecker anschließend in das Netzanschlussgerät in der Rückseite der Ladestation

5. Optional: Adapter-Set für Bildschirmhalterung

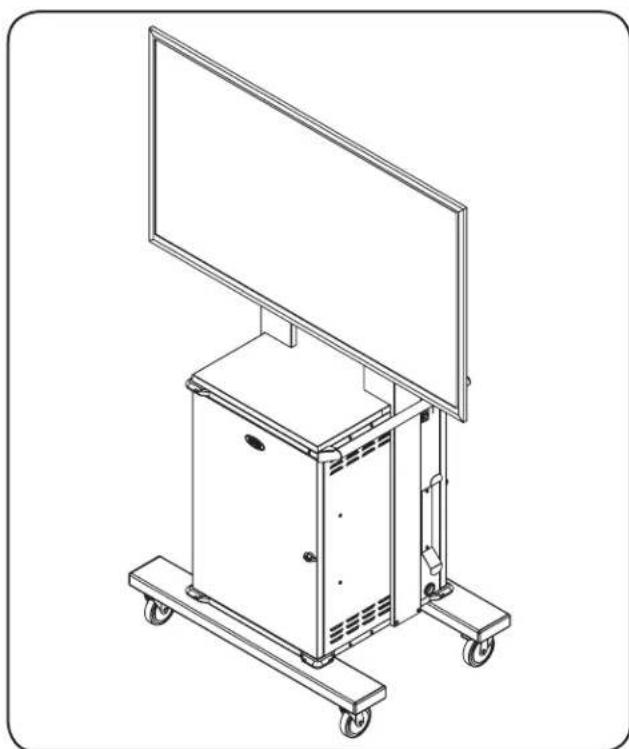

Mit dem Adapterset (Modell: CSC36DM) haben Sie die Möglichkeit, einen Bildschirm an Ihrem Wagen mit Ladestationen anzubringen. Das Adapterset eignet sich für Bildschirme mit einer Größe bis zu 60 Zoll und umfasst alle zur Montage erforderlichen Metallteile. Weitere Montagehinweise finden Sie in der Montageanleitung für das Modell CSC36DM. D E40

Maße des Schranks (H x B x T) 1094 x 661 x 733 mm Gewicht der Einheit 50 kg Tragfähigkeit 113 kg Netzanschlussbuchsen CSCX36AC: 36 x Schuko CEE 7/7 CSCXB36AC: 36 x BS 1363 Strombedarf Eingang: 230V Wechselstrom, 10 A Betriebstemperatur 0 bis 40 °C Luftfeuchtigkeit bei Betrieb 5 bis 95 % RH, nicht kondensierend
