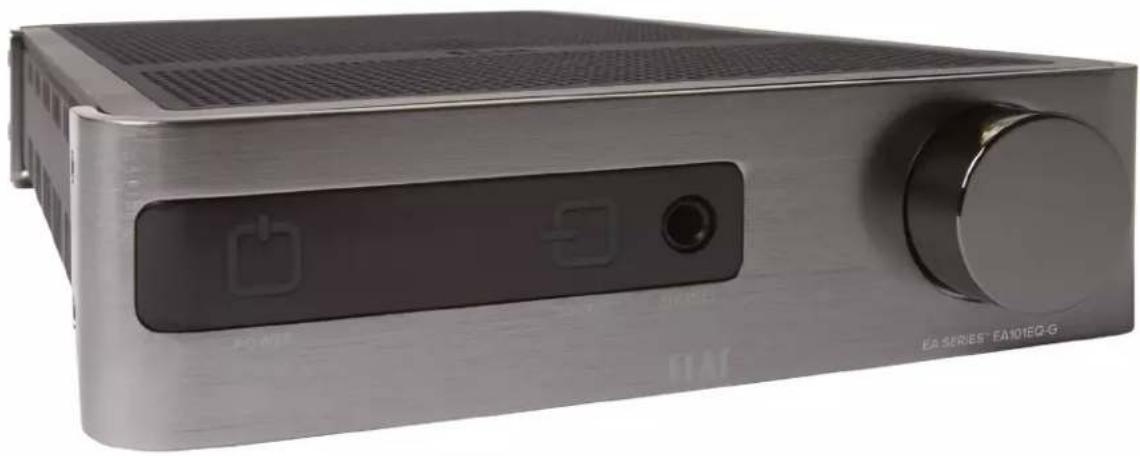

BEDIENUNGSANLEITUNG Element EA101EQG ELAC

N'OUVREZ PAS GEFAHR! Es ist grundsätzlich untersagt, das Gehäuse zu öffnen, da die BauelementeundLeiterlebensgefährlicheSpannungenführenkönnen! Im Inneren befinden sich keine Bedienelemente für den Nutzer. Um eine Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur von qualifiziertem Fachpersonal geöffnet werden.

1. Lesen,beachtenundbefolgenSiebittealledieseSicherheitshinweise!

2. Bewahren Sie diese Sicherheitshinweise auf.

3. Beachten Sie bitte alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung angebracht sind.

4. Prüfen Sie das Gerät vor der Inbetriebnahme auf Schäden. Das Gerät muss sicher betrieben werden können. Beschädigte Teile können zu Personen- oder Sachschäden führen.

5. Schließen Sie das Produkt so an, wie es in der Bedienungsanleitung vorgegeben ist.

6. Wählen Sie Standorte für die Produkte aus, die frei von hoher relativer Luftfeuchtigkeit oder gar Nässe sind. Benutzen Sie dieses Gerät niemals in der Nähe von Wasser.

7. Die Geräte dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden.

8. Schützen Sie Ihre Geräte vor Staub, aggressiven Flüssigkeiten und Dämpfen.

9. Reinigen Sie die Produkte nur mit einem weichen, trockenen und fusselfreien Tuch bzw. mit einem weichen Pinsel. Verwenden Sie auf keinen Fall Scheuermittel, Alkohol, Waschbenzin oder Ähnliches. 10. Benutzen Sie das Gerät nicht in außergewöhnlichen Umgebungen (z.B. sehr kaltes oder heißes Klima, unter unterstarker elektromagnetischer Strahlung und ähnlichen Situationen). 11. Positionieren Sie das Produkt nicht in der Nähe von Wärmequellen, Heizungen, Heizungsventilen, Öfen oder anderen Geräten (inkl. Verstärkern), die Hitze entwickeln, oder in explosionsgefährdeten Bereichen.

12. Blockieren Sie niemals Lüftungsschlitze des Gerätes.

13. Stellen Sie keine brennenden Kerzen auf das Gerät.

14. Verwenden Sie ausschließlich vom Hersteller mitgeliefertes Zubehör.

15. Beim Trennen vom Netz niemals am Netzkabel, sondern ausschließlich am Netzstecker anfassen.

16. Um z.B. bei längerer Abwesenheit unnötige Risiken und Energieverbrauch vermeiden zu können, sollte der Netzstecker gezogen werden.

17. Stecken/Ziehen Sie den Netzstecker nie mit feuchten Händen.

18. Das Netzkabel muss so verlegt werden, dass keine Stolpergefahr besteht.

19. VORSICHT! Verwenden Sie ausschließlich Ständer, Halterungen und andere Geräte zum Anbringen und Präsentieren der Produkte, die beim Hersteller erhältlich sind und mit dem Produkt verkauft werden. Achten Sie darauf, Tische oder Gestelle, auf denen die Produkte platziert sind, sehr vorsichtig zu bewegen, um Verletzungen durch Umkippen zu vermeiden. 20. GEFAHR!Esistgrundsätzlichuntersagt,dasGehäusezuöffnen,dadieBauelementeundLeiterlebensgefährlicheSpannungenführenkönnen! Überlassen Sie die Wartung der Geräte ausschließlich dem Servicepersonal. Wartung ist notwendig bei jeglicher Art von Schäden, d.h. bei bes- chädigten Netzanschlusskabeln und Steckern sowie nach Verschütten von Flüssigkeiten oder nach Herabfallen von Objekten auf das Produkt, bei Herunterfallen des Produktes und wenn das Produkt Regen oder Feuchtigkeit ausgesetzt wurde und daher die Funktionsweise eingeschränkt ist. Um eine Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur von qualifiziertem Fachpersonal geöffnet werden, es sei denn in der Bedienungsanleitung wird dies ausdrücklich erlaubt. Wichtige Sicherheitshinweise

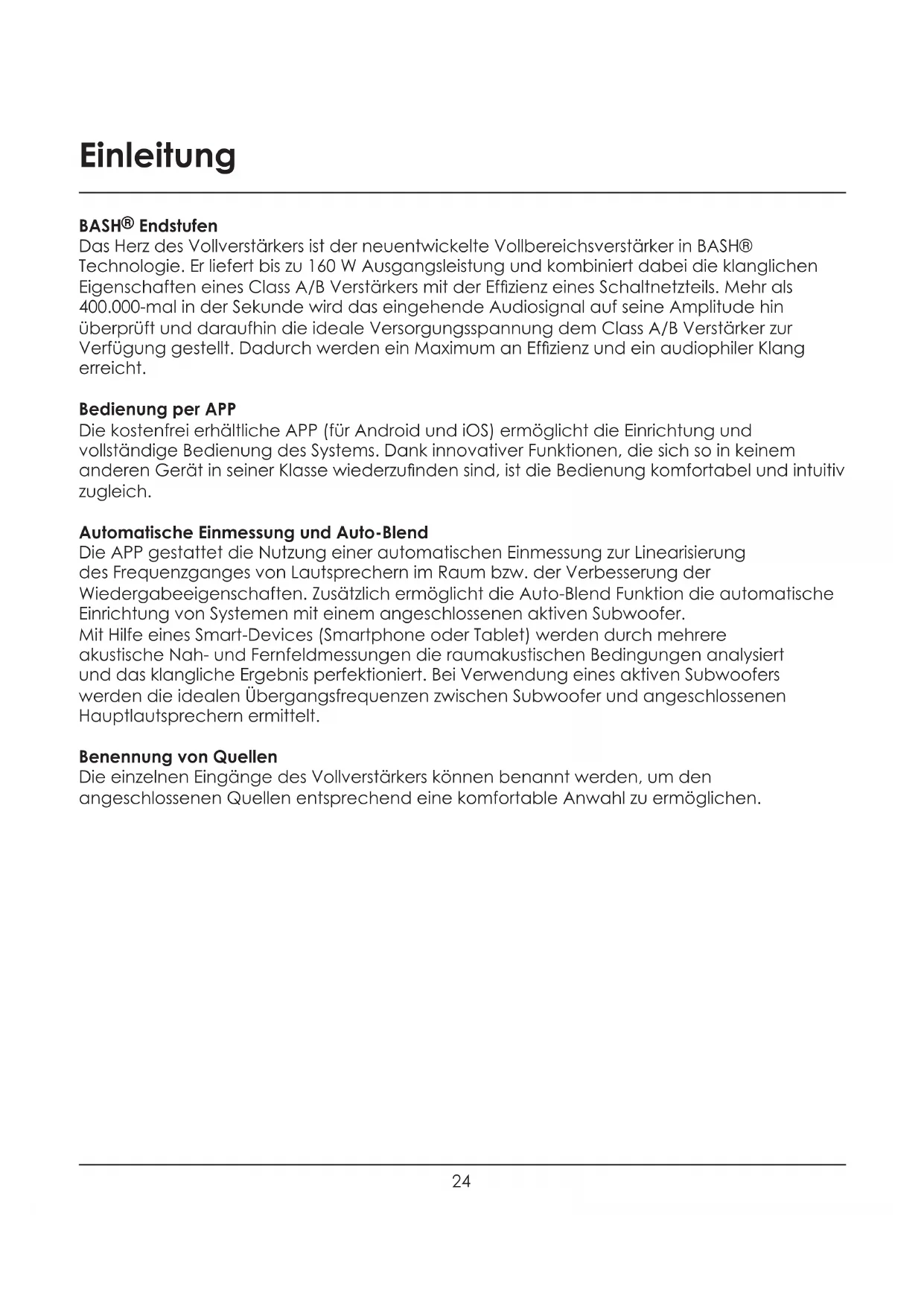

Endstufen Das Herz des Vollverstärkers ist der neuentwickelte Vollbereichsverstärker in BASH® Technologie. Er liefert bis zu 160 W Ausgangsleistung und kombiniert dabei die klanglichen EigenschafteneinesClassA/BVerstärkersmitderEfzienzeinesSchaltnetzteils.Mehrals 400.000-mal in der Sekunde wird das eingehende Audiosignal auf seine Amplitude hin überprüft und daraufhin die ideale Versorgungsspannung dem Class A/B Verstärker zur Verfügunggestellt.DadurchwerdeneinMaximumanEfzienzundeinaudiophilerKlang erreicht. Bedienung per APP Die kostenfrei erhältliche APP (für Android und iOS) ermöglicht die Einrichtung und vollständige Bedienung des Systems. Dank innovativer Funktionen, die sich so in keinem anderenGerätinseinerKlassewiederzundensind,istdieBedienungkomfortabelundintuitiv zugleich. Automatische Einmessung und Auto-Blend Die APP gestattet die Nutzung einer automatischen Einmessung zur Linearisierung des Frequenzganges von Lautsprechern im Raum bzw. der Verbesserung der Wiedergabeeigenschaften. Zusätzlich ermöglicht die Auto-Blend Funktion die automatische Einrichtung von Systemen mit einem angeschlossenen aktiven Subwoofer. Mit Hilfe eines Smart-Devices (Smartphone oder Tablet) werden durch mehrere akustische Nah- und Fernfeldmessungen die raumakustischen Bedingungen analysiert und das klangliche Ergebnis perfektioniert. Bei Verwendung eines aktiven Subwoofers werden die idealen Übergangsfrequenzen zwischen Subwoofer und angeschlossenen Hauptlautsprechern ermittelt. Benennung von Quellen Die einzelnen Eingänge des Vollverstärkers können benannt werden, um den angeschlossenen Quellen entsprechend eine komfortable Anwahl zu ermöglichen.25 EA101EQ-G Eigenschaften Lieferumfang Coax USB EA101EQ-G Vollverstärker Infrarot-Fernbedienung AAA Batterien (2 Stück) Bedienungsanleitung EA101EQ-G Feature Grundfunktionalität Stereo-Vollverstärker, 80 W Ausgangsleistung pro Kanal und sieben Eingangskanäle Verstärker BASH® Verstärkertechnologie 2x80Wan4Ohm(max.1%THD)proKanal Bitte besuchen Sie die Website http://elac.com für weiterführende Informationen Eingänge 2x analoger Eingang (Line Level Out) 2x optischer Digital-Eingang / SPDIF (bis zu 192 kHz und 24 Bit)* 1x koaxialer Digital- Eingang / SPDIF (bis zu 192 kHz und 24 Bit) 1x asynchroner USB Eingang (bis zu 192 kHz und 24 Bit) 1x Bluetooth©A2DP/aptX Empfänger *Aufgrund von Unterschieden in der Qualität und der Länge von optischen Leitern und Sendern kann eine Wie- dergabe von 192 kHz nicht garantiert werden Lautsprecher-Anschlüsse 2 Paar Lautsprecherklemmen Subwoofer-Ausgang 1x analoger Ausgang (Line Level Out) mit Auto EQ- und Auto-Blend-Funktionalität Kopfhörer-Ausgang 1x 6.3 mm Stereo-Ausgang Bedienung Sensor-Tasten an der Front des Gerätes APP(AndroidundiOS;dasSmart-DevicemussüberBluetooth©4.0LowEnergyFunktionalitätverfügen) Infrarot-Fernbedienung Dekodierung Dolby Digital 2.1 DSP AutoEQ (automatische Raumeinmessung) AutoBlend(automatischeKongurationvonSystemenmitangeschlossenemaktivenSubwoofer) Display OLED (organic light emitting diode) POWER SOURCE

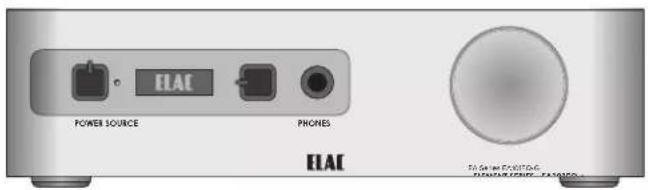

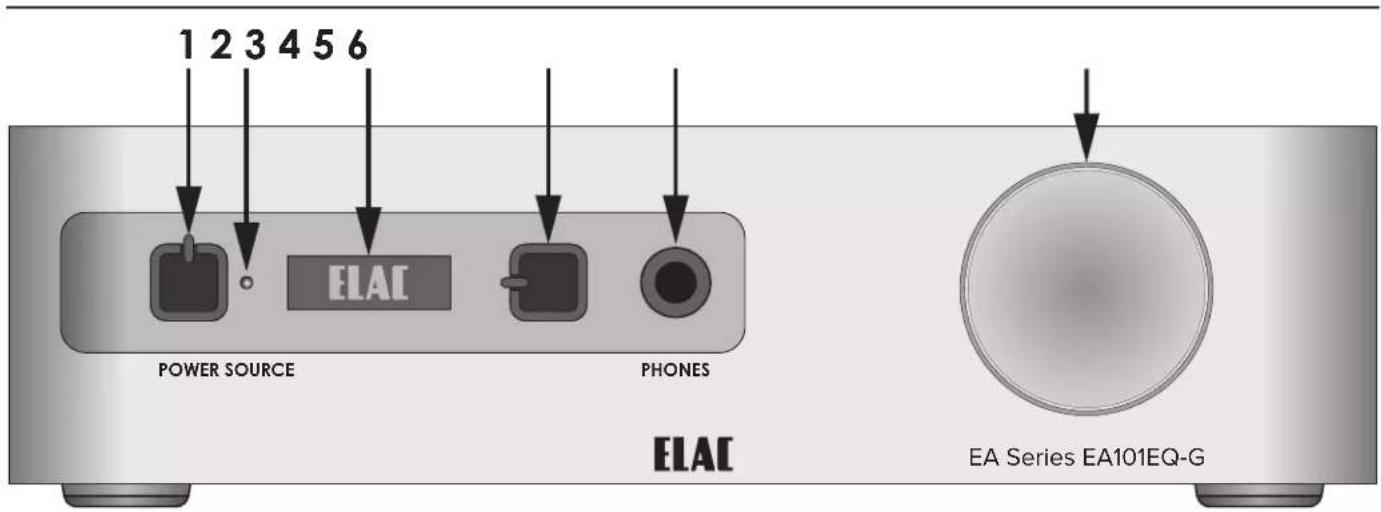

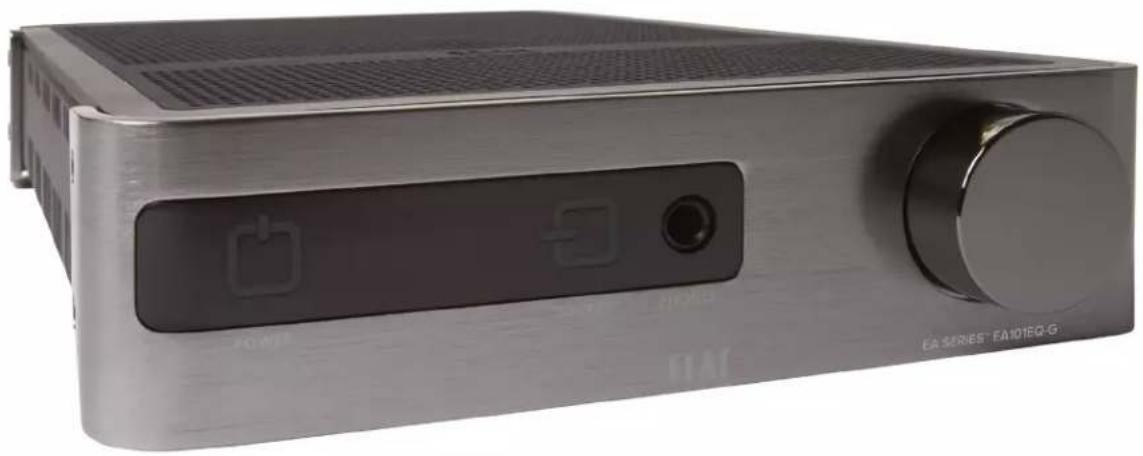

PHONES EA Series EA101EQ-G26 Bedienelemente auf der Vorderseite POWER SOURCE

Drücken Sie bzw. Nähern sie sich der Sensor-Taste POWER, um das Gerät einzuschalten. Im Display erscheint während des Einschaltvorgangs das ELAC Logo. Anschließend werden die aktuell eingestellte Lautstärke und die verwendete Quelle angezeigt. Um das Gerät in den StandBy-Betrieb zu versetzen, drücken Sie bzw. Nähern Sie sich der Sensor-Taste POWER.

2. Infrarot-Empfänger

Der Infrarot-Empfänger nimmt die Steuerkommandos von der beiliegenden Fernbedienung entgegen. Um eine reibungslose Funktion zu gewährleisten, muss der Infrarot-Empfänger eine Sichtverbindung zur Fernbedienung aufweisen. Der EA101EQ-G verfügt des Weiteren über eine Anlernfunktion, um auch Fernbedienungen anderer Hersteller zur Steuerung nutzen zu können.

Das OLED-Display (OLED: Organic Light Emitting Diode) dient der Visualisierung der verschiedenen Betriebszustände und der Parameter.

Drücken Sie bzw. Nähern Sie sich der Sensor-Taste SOURCE, um eine andere Quelle zur Wiedergabe zu wählen. Durch Gedrückt-Halten der Taste wechselt der EA101EQ-G die Quellen in kurzem zeitlichem Abstand selbsttätig. Beim Erreichen der gewünschten Quelle wird diese durch Loslassen der Taste wiedergegeben.

Das Gerät verfügt für den Anschluss eines Kopfhörers über eine 6,3 mm Stereo-Klinken- Buchse. Bei Anschluss eines Kopfhörers werden die Lautsprecherausgänge automatisch stummgeschaltet. Nach dem Herausziehen des Steckers der Kopfhörer aus Buchse werden die Lautsprecherausgänge wieder aktiviert. Für die Nutzung von Kopfhörern mit einem 3,5 mm Stereo-Stecker wird ein Adapter benötigt (nicht im Lieferumfang).

6. Drehgeber / Lautstärkesteller

Zum Erhöhen der Wiedergabelautstärke muss der Lautstärkesteller im Uhrzeigersinn gedreht werden. Zum Reduzieren der Wiedergabelautstärke muss der Lautstärkesteller gegen den Uhrzeigersinn gedreht werden. Die Lautstärke eines angeschlossenen Subwoofers wird in gleichem Maße reduziert bzw. angehoben. Der Lautstärkesteller ist als Endlos-Drehgeber ausgeführt und besitzt daher keine Endpositionen (Minimum oder auch Maximum). Im Display wird die aktuelle bzw. die durch Drehen des Lautstärkestellers gewählte Wiedergabelautstärke angezeigt. Vergewissern Sie sich, dass der eingestellte Wert dem gewünschten entspricht, um Beschädigung von Geräten oder dem Gehör zu vermeiden. POWER SOURCE

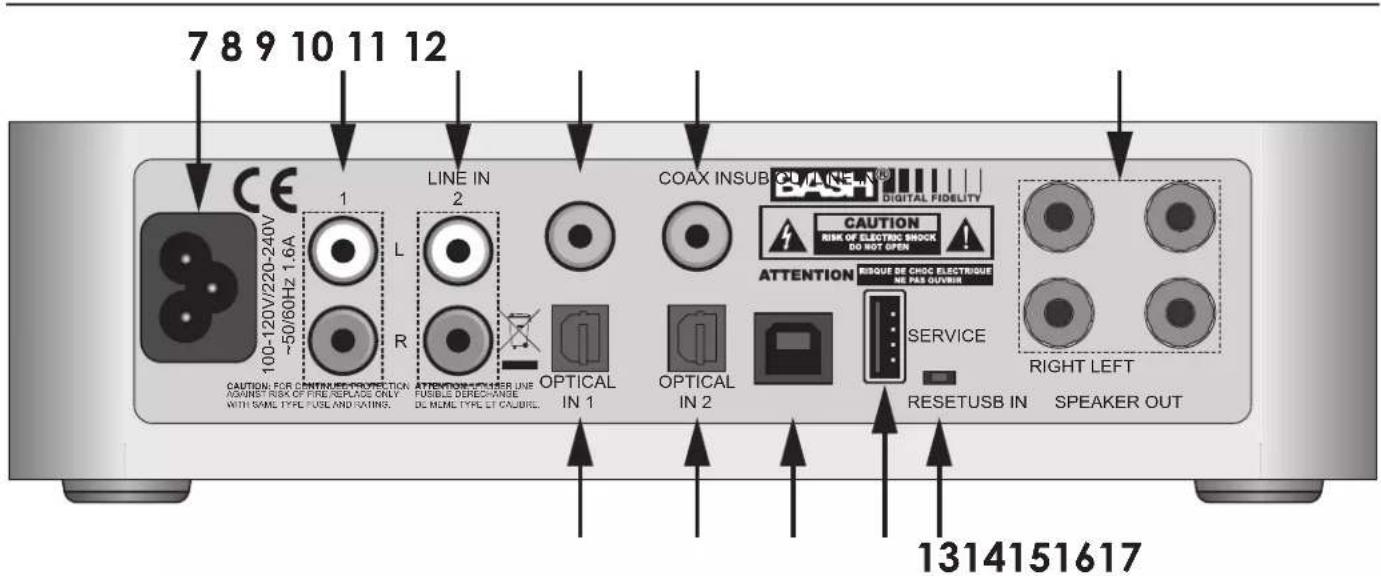

EA Series EA101EQ-G27 Bedienelemente auf der Rückseite SPEAKER OUT RIGHT LEFT RESETUSB IN OPTICAL IN 2 OPTICAL IN 1 SERVICE

7. Netzeingangsbuchse

Nach dem Anschluss aller Verbindungen zu Quellgeräten und Lautsprechern wird das beiliegende Netzkabel mit der Netzeingangsbuchse des EA101EQ-G und mit einer Steckdose verbunden.

Der Eingang Line In 1 (RCA Buchsen) dient zum Anschluss von analogen Stereo- Signalquellen (mit Line Level Output) an den EA101EQ-G, wie z.B. CD-Playern, MP3- Playern oder ähnlichem.

Der Eingang Line In 2 (RCA Buchsen) dient zum Anschluss von analogen Stereo- Signalquellen (mit Line Level Output) an den EA101EQ-G, wie z.B. CD-Playern, MP3- Playern oder ähnlichem.

AndieBuchseSUBOUT(RCABuchse;LineLevelOutput)kanneinaktiverSubwoofer oder ein Verstärker für Subwoofer an den EA101EQ-G angeschlossen werden. Durch Nutzung der AutoBlend-Funktion oder durch manuelle Anpassung in der APP können die Wiedergabeeigenschaften des Subwoofers im Zusammenspiel mit den angeschlossenen Hauptlautsprechern optimiert werden. Der Lautstärkesteller nimmt gleichermaßen auf dieHauptlautsprecherunddenangeschlossenenSubwooferEinuss.

Der koaxiale Digitaleingang erlaubt den Anschluss von Quellen mit digitalem, koaxialem Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit bis zu 192 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo von Dolby® Laboratories an.

Die Anschlussbuchsen sind u.a. für die Aufnahme der mitgelieferten Bananenstecker vorgesehen. Für optimale Performance, konfektionieren Sie Ihre Kabel mit diesen mitgelieferten Steckern und verbinden Sie den vom Hörplatz aus rechts positionierten Lautsprecher mit den als „RIGHT“ markierten Anschlüssen des EA101EQ-G. Der vom Hörplatz aus links positionierte Lautsprecher wird mit den als „LEFT“ markierten Anschlüssen verbunden. Achten Sie beim Konfektionieren, insbesondere beim Verdrillen der abisolierten Kabelenden darauf, dass kein Kurzschluss zwischen den einzelnen Anschlüssen auftritt. Beachten Sie auch die Hinweise im Kapitel „Anschluss der Lautsprecher“.28

Zur Wiederherstellung der Werkseinstellungen muss folgendes getan werden: schalten Sie das Gerät mittels POWER-Taste oder über die Fernbedienung ein. Drücken Sie mittels eines Gegenstandes mit kleinem Durchmesser die RESET-Taste und halten Sie diese für 5 Sekunden gedrückt. Die Werkseinstellungen werden zudem bei Update der Firmware des EA101EQ-G wieder hergestellt.

Die USB A Buchse dient dem Update der Firmware des EA101EQ-G. Um die Firmware einem Update zu unterziehen, müssen folgende Schritte durchgeführt werden: a) BesuchenSiebittedieWebsitehttp://elac.com/rmwareundladenSiedas entsprechende File herunter. b) Kopieren Sie das File in das Hauptverzeichnis eines USB-Speichermediums. c) Trennen Sie den EA101EQ-G vom Stromnetz. d) Halten Sie die RESET-Taste gedrückt und stecken Sie das Netzkabel wieder ein. e) Lassen Sie die RESET-Taste wieder los. f) Stecken Sie das USB-Speichermedium in die SERVICE Buchse. g) Der Update-Vorgang wird durch entsprechende Darstellungen auf dem Display visualisiert. h) Nach erfolgreichem Update kann das USB-Speichermedium wieder entfernt werden.

Der EA101EQ-G verfügt über einen asynchronen USB Eingang, der es erlaubt, hochauösendeAudiodateienwiederzugeben.VerbindenSiemittelseinesUSB-Kabels den EA101EQ-G mit einem entsprechenden Wiedergabegerät (z.B. Computer oder Laptop).

Der optische Digitaleingang erlaubt den Anschluss von Quellen mit digitalem, optischem Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit bis zu 96 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo von Dolby® Laboratories an.

Der optische Digitaleingang erlaubt den Anschluss von Quellen mit digitalem, optischem Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit bis zu 96 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo von Dolby® Laboratories an. Bedienelemente auf der Rückseite29 Infrarot-Fernbedienung Coax USB

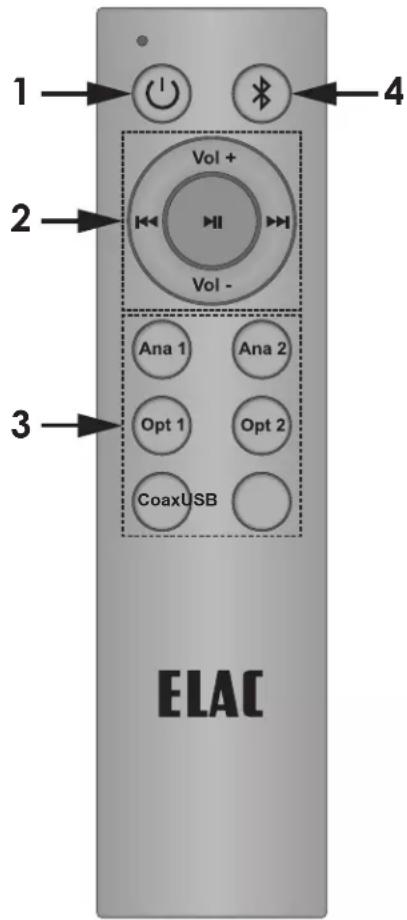

Drücken Sie die POWER-Taste, um das Gerät einzuschalten. Im Display erscheint während des Einschaltvorgangs das ELAC Logo. Anschließend werden die aktuell eingestellte Lautstärke und die verwendete Quelle angezeigt. Um das Gerät in den StandBy-Betrieb zu versetzen, drücken Sie die POWER-Taste.

2. Wiedergabelautstärke und Transportsteuerung

Zum Erhöhen der Wiedergabelautstärke drücken Sie die Taste VOL +. Zum Reduzieren der Wiedergabelautstärke drücken Sie die Taste VOL -. Die Lautstärke eines angeschlossenen Subwoofers oder eines verwendeten Kopfhörers wird in gleichem Maße reduziert bzw. angehoben. Wiedergabegeräte (Android oder iOS), die über Bluetooth® mit dem EA101EQ-G verbunden sind, können in der Wiedergabe durch die Transport- Tasten der Fernbedienung gesteuert werden. >|| Einmaliges Drücken aktiviert die Wiedergabe. >|| Erneutes Drücken aktiviert die Pause-Funktion. |<< Drücken aktiviert die Wiedergabe des vorangegangenen Tracks. |>> Drücken aktiviert die Wiedergabe des nächsten Tracks.

Drücken Sie die Tasten, um die entsprechende Quelle wiederzugeben. Ana 1 – Drücken Sie diese Taste, um die Wiedergabe des am Eingang LINE IN 1 angeschlossenen Gerätes zu aktivieren. Ana 2 – Drücken Sie diese Taste, um die Wiedergabe des am Eingang LINE IN 2 angeschlossenen Gerätes zu aktivieren. OPT 1 – Drücken Sie diese Taste, um die Wiedergabe des am Eingang OPTICAL IN 1 angeschlossenen Gerätes zu aktivieren. OPT 2 – Drücken Sie diese Taste, um die Wiedergabe des am Eingang OPTICAL IN 2 angeschlossenen Gerätes zu aktivieren. COAX – Drücken Sie diese Taste, um die Wiedergabe des am Eingang COAX angeschlossenen Gerätes zu aktivieren. USB – Drücken Sie diese Taste, um die Wiedergabe des am Eingang USB angeschlossenen Gerätes zu aktivieren.

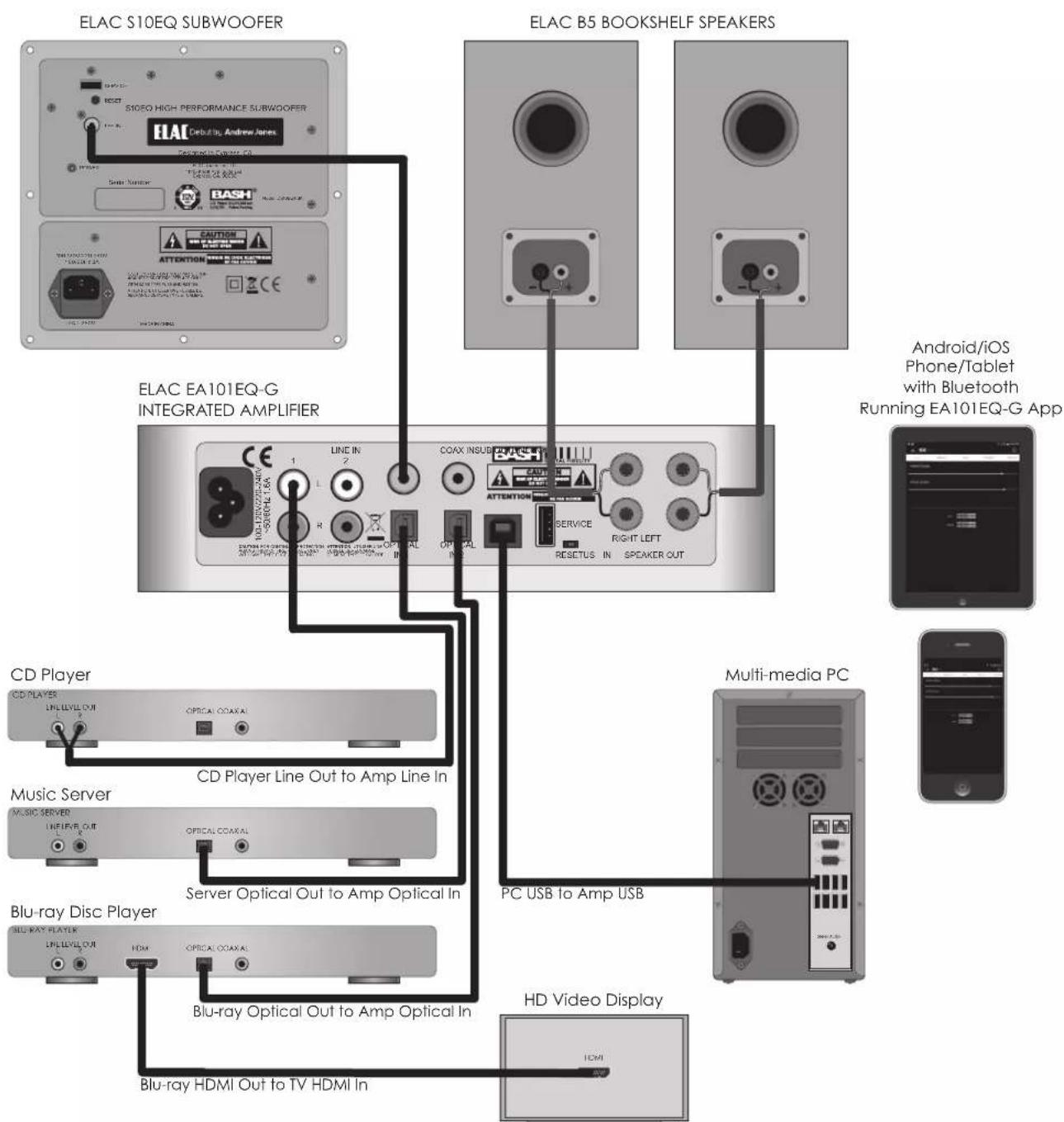

Drücken Sie diese Taste, um die Wiedergabe eines über BLUETOOTH mit dem EA101EQ-G verbundenen Gerätes zu aktivieren. Beachten Sie auch die Hinweise im Kapitel „BLUETOOTH“.30 Installation Stellen Sie sicher, dass der EA101EQ-G an einem geeigneten Platz aufgestellt wird. Dieser solltestabilseinundeineebeneOberächeaufweisen,wiez.B.einTischodereinRegal. Verschließen Sie nicht die Belüftungsschlitze des Gerätes. Decken Sie den EA101EQ-G nicht ab, lassen sie ausreichend Platz zu nebenstehenden Geräten und gewährleisten Sie stets eine ausreichende Belüftung. Vermeiden Sie erhöhte UV-Strahlung z.B. durch direktes Sonnenlicht. SPEAKER OUT RIGHT LEFT RESETUSB IN OPTICAL IN 2 OPTICAL IN 1 SERVICE

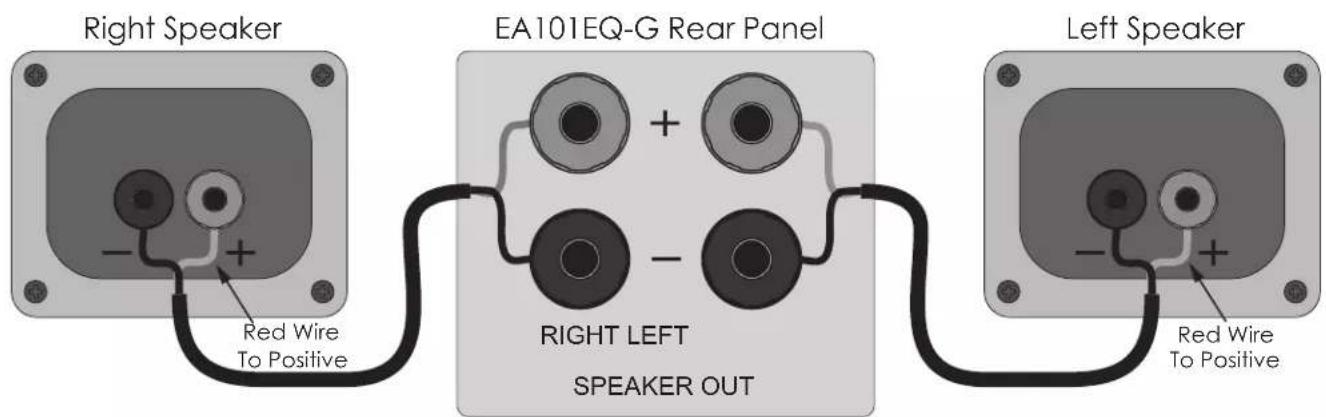

1. Verwenden Sie für den Anschluss der Lautsprecher paarweise isolierte Lautsprecherlitze

mit einem minimalen Querschnitt von 1.5 mm².

2. Entfernen Sie ca. 10 – 20 mm der Isolierung der einzelnen Litzen und verdrillen Sie die

3. Konfektionieren Sie die Lautsprecherkabel mit den mitgelieferten Bananensteckern.

Achten Sie darauf, dass keine Einzeladern abstehen, so dass keine Kurzschlussgefahr zu benachbarten Klemmen besteht.

4. Überprüfen Sie die Polarität (rotgekennzeichnete Litze an +).

5. Wiederholen Sie die Schritte 2 -5 für den linken und rechten Lautsprecher,

jeweils für + und -.

6. Überprüfen Sie die Verbindungen und die Polarität.

7. Schließen Sie sinngemäß die Lautsprecher an die entsprechenden + und – Klemmen an.

8. Überprüfen Sie Verbindung, Polarität und Position.

Anmerkung: Sollte der Verstärker einen Kurzschluss an einem Ausgang feststellen, wechselt er in den abgesicherten Modus und zeigt dies im Display mit „Protect“ an. Im abgesicherten Modus wird die Endstufe abgeschaltet, die Logik bleibt aber aktiv. Signalquellenwahl und Laut- stärkeänderungen werden zwar angezeigt, es erfolgt jedoch keine Wiedergabe. Um den Verstärker zurückzusetzen, entfernen Sie den Netzstecker aus der Steckdose, warten Sie 5 Sekunden und stecken den Stecker wieder ein. Sollte der Verstärker nun nicht in den normalen Betriebszustand zurückkehren, kontaktieren Sie bitte den ELAC-Service. Weitere Verbindungen Um Informationen zu erhalten, wie Audio Quellen an den EA101EQ-G angeschlossen werden, schauen Sie bitte im Kapitel „Rückwand Features“ nach. Für weitere Informationen zum Thema Bluetooth Audio Streaming, schauen Sie bitte im Kapitel „Bluetooth“ nach. EA101EQ-G Lautsprecheranschlüsse32 Fernbedienung / Bedienelemente auf der Front Infrarot-Fernbedienung / Bedienelemente auf der Front DerEA101EQ-GkannmitHilfederimLieferumfangbendlichenInfrarotfernbedienung,mit den Tasten auf der Front und per App gesteuert werden. Typischerweise verwendet man für die Bedienung entweder die Fernbedienung oder die Tasten auf der Front. Die App hingegen wird verwendet, um Feineinstellungen vorzunehmen, um den Verstärker optimal auf die angeschlossenen Quellen, die Lautsprecher und den Raum einzustellen. Dieses Kapitel widmet sich der Fernbedienung und der Front. Für die Einstellmöglichkeiten mit Hilfe der App, schauen Sie bitte im Kapitel „EA101EQ-G App“ nach. EIN / STANDBY Drücken Sie auf der Fernbedienung, um den Verstärker einzuschalten. Ein erneutes Drücken von versetzt den Verstärker in den Standby-Modus. Gleiches gilt für die Taste auf der Front. Sobald der Verstärker eingeschaltet wird, erscheint das ELAC-Logo auf dem Display, gefolgt vom momentanen Lautstärkewert der gewählten Quelle. Spielt die gewählte Quelle ein Dolby Digital Signal ab, erscheint das Dolby Audio-Logo im Display. Wird der Verstärker in den Standby-Modus versetzt, erlischt das Display. VOLUME / MUTE Drücken Sie „Vol +“ auf der Fernbedienung, um die Lautstärke zu erhöhen. Drücken Sie „Vol -“, um die Lautstärke zu verringern. Drücken Sie die „>||“-Taste, um den Audio-Ausgang stummzuschalten (MUTE). Drücken Sie „>||“ erneut, um die Wiedergabe fortzusetzen. Drehen Sie den Lautstärkesteller auf der Front im Uhrzeigersinn (rechts herum) um die Lautstärke zu erhöhen, drehen Sie ihn gegen den Uhrzeigersinn (links herum), um die Lautstärke zu verringern. Eine Mute-Taste gibt es auf der Front nicht. Sobald die Lautstärke verändert wird, erscheint der momentane Lautstärkewert im Display. Anmerkung: Ist ein Subwoofer an den Verstärker angeschlossen, so wirken der Lautstärkesteller und die Mute-Funktion auf die angeschlossenen Lautsprecher und den Subwoofer gleichermaßen. Werden Kopfhörer an den Verstärker angeschlossen, so wird die Wiedergabe über die Lautsprecher und den Subwoofer unterbrochen und Lautstärke / Mute wirken auf den Kopfhörerausgang. Quellenwahl Drücken Sie Ana 1, Ana 2, Opt 1, Opt 2, Coax oder USB auf der Fernbedienung, um die entsprechende Quelle auszuwählen. Drücken Sie die Quellenwahltaste auf der Front, um die einzelnen Quellen nacheinander durchzutasten. Drücken und halten Sie die Quellenwahltaste auf der Front, um durch die verfügbaren Quellen zu scrollen. Anmerkung: Für Informationen zum Anschluss einer Bluetooth-Quelle, schauen Sie bitte im Kapitel „Bluetooth“ nach.33 Bluetooth BLUETOOTH Der EA101EQ-G bietet 2 Bluetooth-Verbindungen an, zum einen die Bluetooth-Audio- Verbindung, um Musik von einem Mobiltelefon oder Tablet über Bluetooth auf den EQ101EQ-G zu streamen, zum anderen die Bluetooth-Verbindung zum Steuern des EA101EQ-G per App. Minimale Bluetooth-Anforderungen: Bluetooth Version: v4.0 oder besser (für die EA101EQ-G-App). Bluetooth Prole: A2DP für Bluetooth-Audio-Streaming und AVRCP für das Fernbedienungs- Protokoll eines gekoppelten Telefons oder Tablets. BLUETOOTH KOPPLUNG (Bluetooth-Audio Streaming)

1. Vergewissern Sie sich davon, dass bei Ihrem Telefon bzw. Tablet Bluetooth aktiviert ist,

andernfalls aktivieren Sie es über das Systemeinstellungsmenü.

2. Drücken Sie auf der Fernbedienung des EA101EQ-G die Taste xxx, um den Verstärker

auf Bluetooth umzuschalten. Drücken und halten Sie nun die Taste xxx, um den Kopplungsprozess zu starten. Im Display erscheint „BT pair“.

3. Suchen Sie auf Ihrem mobilen Endgerät im Bluetooth-Menü nach dem Gerät „ELAC USB

Amplier“undwählenSieesan.DiesistdasrichtigeEndgerätfürdasBluetooth-Audio- Streaming. Der EA101EQ-G sollte sich nun mit Ihrem mobilen Endgerät verbinden.

4. Um die Verbindung zu testen, drücken Sie die xxx Taste auf der Fernbedienung und

spielen Sie Musik über Ihr mobiles Endgerät ab. Die Musik sollte über den EA101EQ-G wiedergegeben werden. Sollte dies nicht der Fall sein, wiederholden Sie die Schritte 1 – 3 und überprüfen Sie die ELAC USB Verstärker-Bluetooth-Verbindung. Smartphones und Tablets, die für die Bluetooth-Wiedergabe vorgesehen sind, können für das Bluetooth-Audio-Streaming mit dem EA101EQ-G verbunden werden. Außerdem kann bei hierfür vorgesehenen Smartphones und Tablets die Fernbedienung des EA101EQ-G für die Transport-Funktionen (Play / Pause, vorheriges / nächstes Stück) verwendet werden. Schauen Sie auch im Kapitel „IR-Fernbedienung“ für weitere Informationen nach. BLUETOOTH KOPPLUNG (EA101EQ-G App) Die EA101EQ-G App Setup-App ist für Android und iOS erhältlich. Sie kann kostenlos in den entsprechenden Download-Portalen (iOS-Version im App Store, Android Version im Play Store) heruntergeladen werden.

1. Wenn Sie die App heruntergeladen und installiert haben, vergewissern Sie sich, dass Sie

Bluetooth im Systemeinstellungsmenü Ihres mobilen Endgerätes aktiviert haben.

2. Starten Sie die EA101EQ-G App. Auf einem schwarzen Startbildschirm werden Sie dazu

aufgefordert, ein Gerät auszuwählen. Tippen Sie auf EA101EQ-G, um die App mit dem Gerät zu verbinden. Sobald die App einmal mit dem Verstärker verbunden war, sollte sie sich automatisch immer wieder mit dem Gerät verbinden, sobald es in Reichweite ist und solange Sie die App nicht deinstallieren. Wurde die App beendet, synchronisiert sie sich nach erneutem Starten automatisch wieder mit dem Verstärker.

3. Um zu überprüfen, ob die App mit dem Verstärker synchronisiert ist, tippen Sie auf Analog

1, Analog 2, Coax usw. auf dem Hauptbildschirm. Wechselt die Anzeige auf dem Display des Verstärkers mit, ist die App synchronisiert. Wichtiger Hinweis: Eine Bluetooth-Verbindung kann simultan zu zwei Geräten aufgebaut werden, es kann aber nur eine Quelle zurzeit spielen. Stoppt eine Quelle, kann die zweite Quelle spielen. Ist eine Quelle mit dem Verstärker synchronisiert, kann eine zweite Quelle ebenfalls gekoppelt werden, ohne die Verbindung zur erste Quelle zu unterbrechen. Sind zwei Quellen verbunden, kann kein weiteres Gerät gekoppelt werden, ohne dass vorher die Verbindung zu einer Quelle unterbrochen wurde.34

Die EA101EQ-G App ist eine sog. bidirektionale App, die sich mit dem Verstärker über Bluetooth Low Energy verbindet. Die App bietet die Features Quellenwahl (Source Select), Lautstärke (Master Volume), Lautstärkeeinstellung der einzelnen Kanäle (Offset Volume), Quellenbezeichnung (Source Naming), Bass / Höhen (Bass / Treble), Subwoofer EA101EQ-G App Lautstärke (Sub Volume), Balance (Balance), automatische Filteranpassung (Auto Blend), Fernbedienungs-Lernfunktion und Display- Helligkeit. Die App startet mit dem Master Volume Bildschirm. MASTER VOLUME Mit dem „Master Volume“-Steller wird die Ausgangslautstärke der angeschlossenen Lautsprecher, des Subwoofers (sofern angeschlossen) und der Kopfhörer (sofern angeschlossen) eingestellt. Bewegt man den Lautstärkesteller, so wird die momentane Lautstärke in der App in einer Blase dargestellt, sowie auf dem Display auf der Front des Gerätes. Ändert man die Lautstärke mit Hilfe des Lautstärkestellers auf der Front oder per Fernbedienung, so läuft die Anzeige in der App automatisch mit. OFFSET VOLUME Der Offset Volume-Steller bietet die Möglichkeit, die Grundlautstärke einer jeden Quelle, die an den EA101EQ-G angeschlossen ist, einzeln einzustellen. Dies ist sinnvoll, damit beim Durchschalten der Quellen nicht eine lauter (oder leiser) erklingt als eine andere. Stellen Sie beim Einstellen der Offsets sicher, EA101EQ-G App - Master Volume dass Sie für jede Quelle Musiksignale mit ähnlicher Lautstärke und Dynamik verwenden, so dass die Einstellungen gemäß den unterschiedlichen Ausgangspegeln der Quellen erfolgen und nicht aufgrund unterschiedlichen Programmmaterials. Die Eingangs- und Ausgangspegel werden in der App mit Hilfe von zwei digitalen VU-Metern angezeigt. Der optimale Bereich ist grün, gelb ist in Ordnung, rot zeigt eine Übersteuerung an. Die ideale Einstellung ist, dass alle Quellen im grünen Bereich liegen und nur ab und zu im gelben, aber nie im roten. Stellen Sie die Pegel außerdem so ein, dass keine Quelle so laut ist, so dass Ihr Gehör oder die Lautsprecher Schaden nehmen könnten, auch nicht, wenn der Lautstärkesteller des Verstärkers ganz aufgedreht wird. Die Offset-Pegel können nur über die App eingestellt werden.

1. Bevor Sie die Offsets einstellen, drehen Sie den Lautstärkesteller hinunter, für den Fall, dass

eine Quelle lauter spielt als erwartet.

2. Während alle Quellen ein ähnliches Programmmaterial spielen, tippen Sie die einzelnen35

EA101EQ-G App Quellen durch, um ein Gefühl dafür zu bekommen, welche Quelle lauter und welche leiser spielt.

3. Pegeln Sie die einzelnen Quellen so ein,

dass der Lautstärkeeindruck über die Lautsprecher oder die Kopfhörer für alle Quellen gleich ist. Die Einstellungen werden automatisch im Verstärker abgespeichert. SETUP Die Einstellungen für die Namen der Eingänge, Bässe / Höhen, Subwoofer Pegel, Bildschirmhelligkeit und Balance können über das Setup-Symbol in der rechten oberen Ecke des Volume-Bildschirmes verändert werden. Tippen Sie auf das Symbol, das Setup-Menü öffnet sich. INPUT NAMES Jeder Eingang kann mit einem individuellen Namen versehen werden, der der tatsächlich angeschlossenen Quelle entspricht, z.B. kann Optical 1 in TV oder Blu-ray umbenannt werden. USB könnte in Computer oder Server umbenannt werden. Es sind jeweils 9 Zeichen möglich.

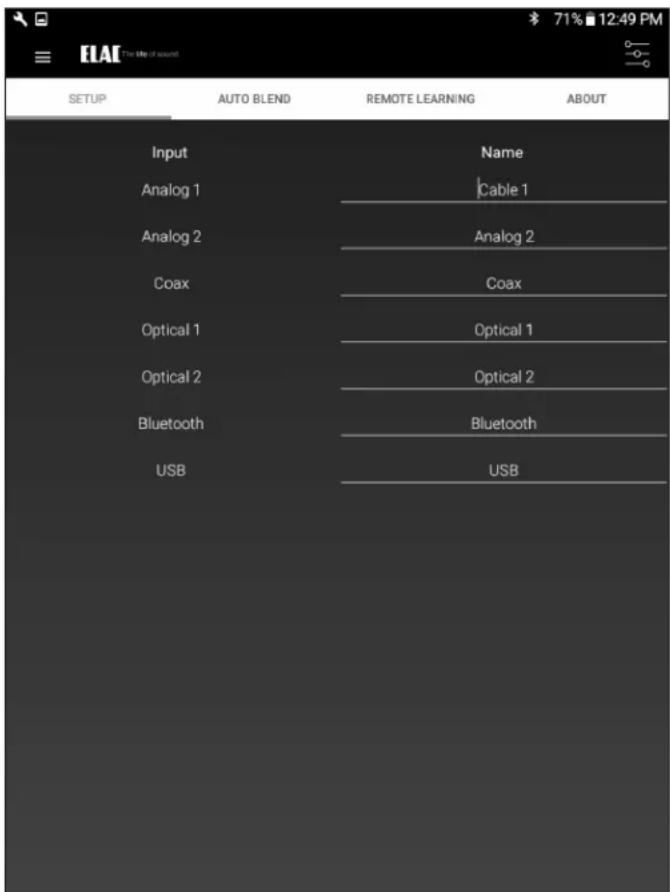

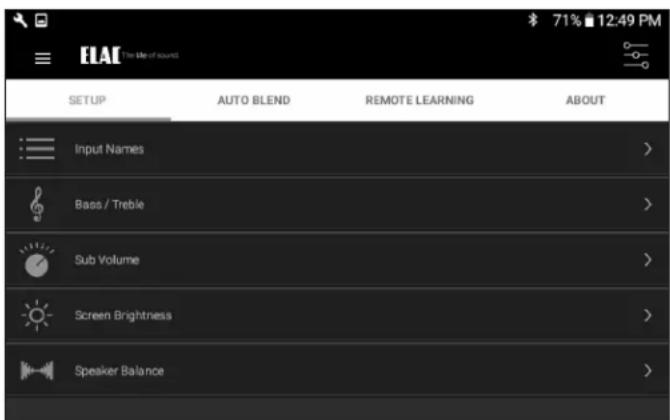

1. Tippen Sie im Setup-Menü auf Input

2. Tippen Sie rechts auf einen Namen in der

Liste. Drücken Sie sooft die Löschen-Taste, bis der Name komplett verschwunden ist, ODER wählen Sie einen Namen aus der Liste.

3. Die Eingabetastatur erscheint auf

dem Bildschirm. Geben Sie nun den gewünschten Namen ein (Kabel, Blu-ray, Internet, Server usw.).

4. Tippen Sie auf Next, um weitere Namen

einzugeben und wiederholen Sie die Schritte 2 – 4.

5. Wenn Sie alle Namen eingegeben haben,

tippen Sie auf das Schieberegler-Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren oder wählen Sie eine andere Einstellung im Menü. Um in das Setup-Menü zurückzukehren, tippen Sie auf die Zurück- Taste Ihres Telefons bzw. Tablets. EA101EQ-G App - Setup Menu EA101EQ-G App - Name Inputs36 EA101EQ-G App BASS/TREBLE Mit Hilfe der Bass / Treble-Steller wird der Klang der Ausgänge des EA101EQ-G eingestellt. Bässe und Höhen können in einem Bereich von +/- 12 dB eingestellt werden.

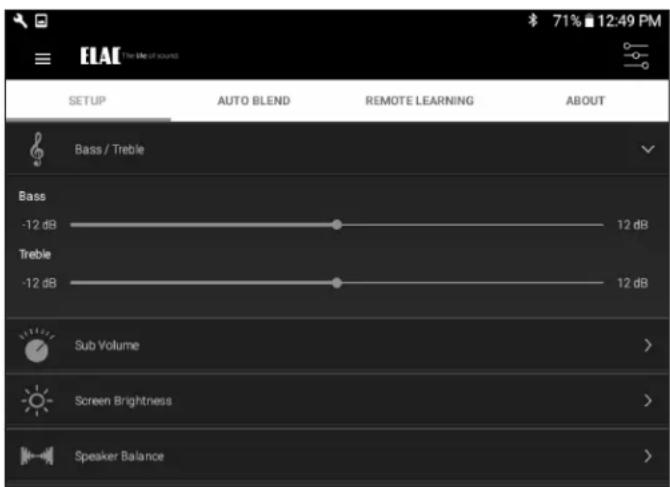

1. Tippen Sie im Setup-Menü auf Bass /

2. Mit einer Fingerbewegung schieben Sie

den blauen Punkt des Bass-Stellers auf die gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

3. Mit einer Fingerbewegung schieben

Sie den blauen Punkt des Treble-Stellers auf die gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

4. Die Einstellungen werden im Verstärker

automatisch gespeichert.

5. Um ins Setup-Menü zurückzukehren,

verwenden Sie die Zurück-Taste Ihres Telefons bzw. Tablets.

6. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf das Schieberegler-Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren. SCREEN BRIGHTNESS Der Schieberegler Screen Brightness ermöglicht es Ihnen, die Helligkeit des Front- Displays des EA101EQ-G in einem Bereich von 1-100 einzustellen. Mit dem Schalter „Screen Auto ON / OFF” legen Sie fest, ob das Display dauerhaft eingeschaltet ist oder sich nach Bedienung ausschaltet. EA101EQ-G App - Bass/Treble EA101EQ-G App - Screen Brightness

1. Drücken Sie „Brightness“ im Setup-Menü.

2. Mit einer Fingerbewegung schieben Sie den blauen Punkt des Brightness-Stellers auf die

gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

3. Um den Schalter „Screen Auto ON / OFF“ umzuschalten, schieben Sie ihn nach links

(weiß), um festzulegen, dass das Display dauerhaft eingeschaltet ist, bzw. nach rechts (blau), damit sich das Display nach Bedienung selbsttätig ausschaltet.

4. Die Einstellungen werden automatisch im Verstärker abgespeichert.37

5. Um ins Setup-Menü zurückzukehren, ver-

wenden Sie die Zurück-Taste Ihres Tele- fons bzw. Tablets.

6. Wenn Sie die Einstellungen abgeschlos-

sen haben, tippen Sie auf das Schie- beregler-Symbol in der rechten oberen Bildschirmecke, um in das Lautstärke- menü zurückzukehren. SPEAKER BALANCE Mit dem Speaker Balance-Steller können Sie die Balance zwischen dem rechten und dem linken Lautsprecher einstellen. Nutzen Sie diese Möglichkeit, wenn die Hörentfernung zu beiden Lautsprechern unterschiedlich ist. Der Wertebereich erstreckt sich auf +/- 100, wobei 0 die Mittelstellung darstellt.

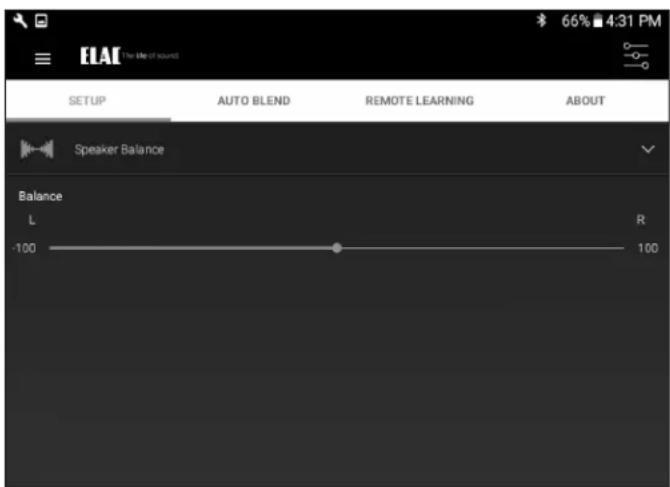

1. Tippen Sie im Setup-Menü auf Balance.

2. Mit einer Fingerbewegung schieben

Sie den blauen Punkt des Balance- Stellers auf die gewünschte Position. Der entsprechende Wert wird in einer Blase angezeigt.

3. Die Einstellungen werden im Verstärker

automatisch gespeichert.

4. Um ins Setup-Menü zurückzukehren,

verwenden Sie die Zurück-Taste Ihres Telefons bzw. Tablets.

5. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf das Schieberegler-Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren. EA101EQ-G App - Balance38 EA101EQ-G App REMOTE LEARNING Das Remote Learning Menü bietet die Möglichkeit, den EA101EQ-G Infrarotcodes von anderen Fernbedienungen lernen zu lassen. Somit kann der Anwendungskomfort deutlich verbessert werden, indem z.B. die Fernbedienung für das Fernsehgerät gelernt wird. Die Fernbedienung kontrolliert dann neben dem Fernsehgerät auch den EA101EQ-G und andere Geräte. Beim Anlernen der Infrarotkommandos sollten Sie darauf achten, die Tasten sinnvoll zu belegen. Verwenden Sie Lautstärke +/- Tasten zur Änderung der Lautstärke, Signalquellenwahltasten zum Ändern der Eingangssignalquelle. Anmerkung: Die Play / Pause-Taste fungiert ebenfalls als Mute-Taste, nur nicht im Bluetooth-Modus. Hier wirkt die Pause- Funktion auf ein mit dem EA101EQ-G synchronisiertes Bluetooth-Gerät. Ebenso bewirkt ein Mute / Unmute-Kommando, dass die Lautsprecher aus- und eingeschaltet werden, außer bei der Wiedergabe über ein synchronisiertes Bluetooth-Gerät. Hier wird die Wiedergabe angehalten bzw. fortgesetzt.

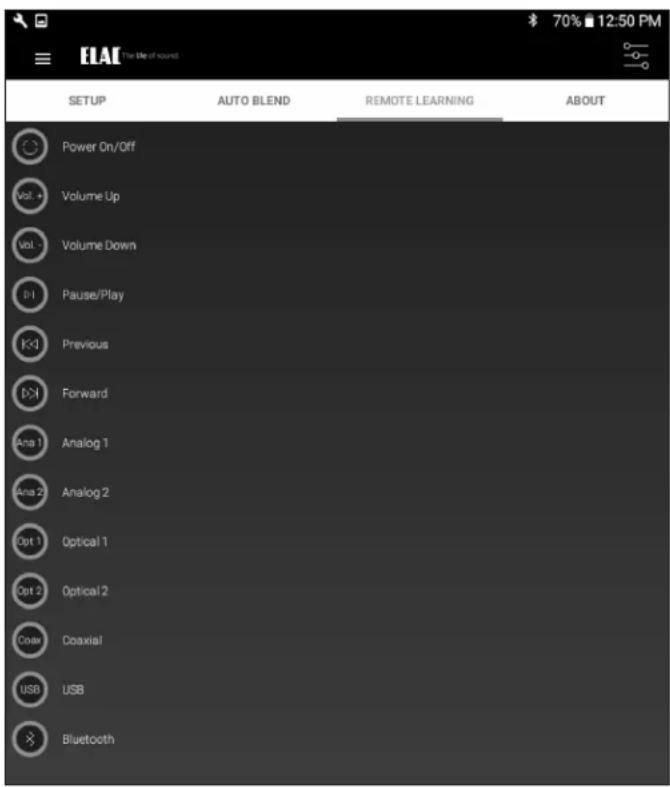

1. Tippen Sie im Lautstärke-Menü auf

das Zahnrad in der rechten oberen Bildschirmecke. Tippen Sie dann auf Remote Learning, um in das Menü zum Anlernen der Fernbedienung zu gelangen.

2. Tippen Sie im Select-Bildschirm auf

eine Taste, die durch ein neues Infrarotkommando ersetzt werden soll. Folgen Sie den Anweisungen, die im Display des EA101EQ-G angezeigt werden. Im Display wird dann das Wort „Scanning“ angezeigt.

3. Drücken Sie auf der Fernbedienung die

Taste, die gelernt werden soll, bis das Display „Captured“ gefolgt von „OK“ anzeigt. Der Code ist dann gelernt. EA101EQ-G App - Remote Learning - Auswahl EA101EQ-G App - Remote Learning - Anlernen39 EA101EQ-G App

4. Sollte „Again“ im Display erscheinen,

drücken Sie bitte dieselbe Taste erneut, bis auf dem Display „Captured“ erscheint.

5. Der Verstärker kehrt dann in den

vorherigen Betriebszustand zurück.

6. Drücken Sie nun auf der Fernbedienung

die erlernte Taste, um zu kontrollieren, ob diese die gewünschte Funktion auslöst.

7. Wiederholen Sie die Schritte 2 – 6 für alle

Infrarotkommandos, die Sie anlernen möchten.

8. Um zu weiteren Setup-Punkten zu

gelangen, tippen Sie auf einen Menüpunkt in der Menüleiste im oberen Bildschirmbereich.

9. Wenn Sie die Einstellungen

abgeschlossen haben, tippen Sie auf das Schieberegler-Symbol in der rechten oberen Bildschirmecke, um in das Lautstärkemenü zurückzukehren. ABOUT Im About-Bildschirm werden wichtige Informationen zu dem Gerät angezeigt, welches momentan zur App synchronisiert ist. Dies kann im Servicefall sinnvoll sein, um festzustellen, ob auf dem Gerät die aktuelle Firmware für bestmögliche Performance installiert ist.

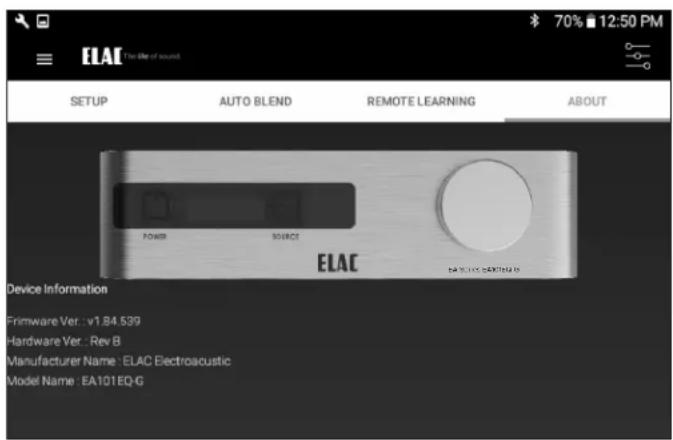

1. Stellen Sie sicher, dass der EA101EQ-G mit

der App synchronisiert ist, tippen Sie dann auf „About“ in der Menüzeile. Schauen Sie in regelmäßigen Abständen aufderWebseitehttp://elac.com/rmware nach, ob ein Firmware-Update für Ihr Gerät verfügbar ist. EA101EQ-G App - About EA Series EA101EQ-GELAC Americas LLC. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA
