BEDIENUNGSANLEITUNG Pure'line Mini 816 NOVY

DE Bedienungsanleitung S.22

EN User manual p. 32

Novy Mini Pure'line

810-811-816

820-821-826

INHOU

1 VOORSCHRIFTEN VOOR VEILIGHEID

EN GEBRUK 3

2 BEDIENING EN FUNCTIONS 5

1 VOORSCHRIFTEN VOOR VEILIGHEID EN GEBRUIK

Meer informatatie over de Novy producten, accessoires en diensten kurz u vinden op internet:

Orgsmaatregelen gegen beschadigung.

Technische gegevens afstandsbediening

Italie: Tel.: [phone]

Voor alle andere landen: uw lokale installmenter of

Novy in Belgie: +32 (0)56/36.51.02

Italie: Tel.: [phone]

NUTZUNGSVORSCHRIFTEN 23

2 BEDIENUNG UND FUNKTIONEN 25

2.1 Bedienung des Geräts 25
2.2 Ein- und Ausschalten des Dunstabzugs 25
2.3 Beleuchtung 26
2.4 Programmierung der Rezirkulation (optional) 26
2.5Fernbedienung 27
2.6 InTouch 27

3 REINIGUNG UND WARTUNG 28

3.1 Allgemeine Wartung 28
3.2 Fettfilter 28
3.3 Monoblock-Rezirkulationsfilter (optional) 29

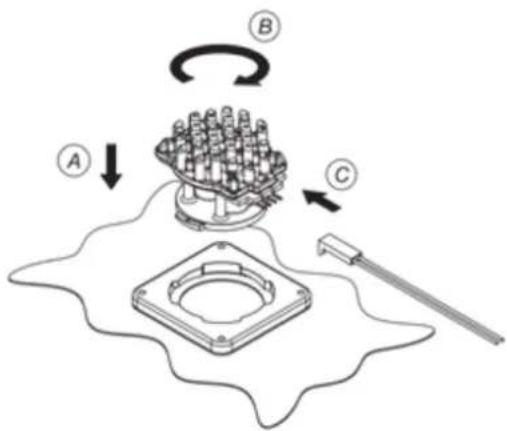

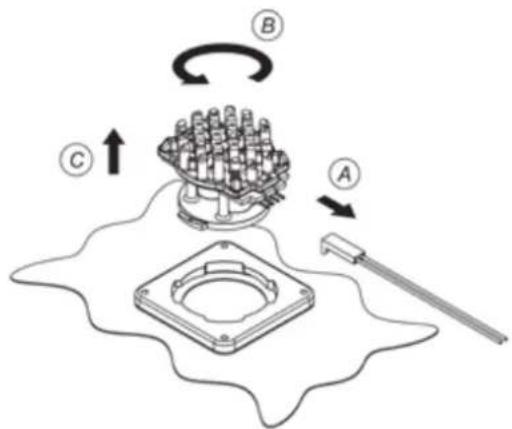

3.4 Beleuchtung 29
3.5 Auswechseln der Batterien 30
3.6 Kundendienst 30

4 SCHNELLANLEITUNG 31

4.1 Einstellungen 31
4.2 Anzeigen 31

DIE GARANTIEBEDINGUNGEN 42

1 SICHERHEITS- UND NUTZUNGSVORSCHRIFTEN

Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy-dunsthauben.de

These Broschüre enthalt die Gebrauchsanweisung für das Gerät, wie auf der Vorderseite angegeben. Die Montageanleitung wurde dem Gerät in einer gesonderten Broschüre beigefegt.

In der Gebrauchsanweisung werden einige Symbole verwendet. Nachfolgend finden Sie eine Erklärung dieser Symbole.

Symbol	BedeutungAktion
	Anzeige Erläuterung einer Anzeige auf dem Gerät
	Warnhinweis Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin.

Beachten Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.

ische Sicherheitsvorschriften

• Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäß Verwendung kann jedoch zu Verletzungen und Schäden am Gerät führen.

• Lesen Sie die Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie these Gerät installmenten und in Betriebnehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.
  Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.
  Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerätarf nicht im Freien verwendet werden.

• Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackungnehmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwenden Sie zum Offnen der Verpackung keine scharfen Messer.
  Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in thisem Fall an Novy.

-Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an die Person weiter, die das Gerät möglicherweise nach Ihnen benutzt.
- Novy haftet nicht für Schäden, die durch falsche Montage, falschen Anschluss, unsachgemäß Verwendung oder falsche Bedienung entstehen.
- Berühren Sie keine spannungsfährenden Teile.
- Das Gerätarf nicht umgebaut oder verändert werden.
- Entfernen Sie Etiketten und Aufkleber von dem Gerät, die mit Verwendungs- oder Montagetipps versehen sind. Hinter dem Fettfilter befindet sich ein Aufkleber, der nicht entwickelten werden darf.

eitsvorschriften bei kindern

• Das Verpackungsmaterial des Gerats ist gefährlich für Kinder. Das Verpackungsmaterial ist nicht zum Spielengeeignet. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.
• Kinder ab 8 Jahren dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschult sind.
• Achten Sie darauf, dass Kinder nicht mit dem Geräte playen.
• Kinder unter 8 Jahren mussen sich vom Gerät und dem Anschlusskabel fernhalten.
• Die Reinigung und Wartung des Gerätesarf nicht von Kindern durchgeführt werden.
• Die Beleuchtung des Gerätes ist sehr hell und kann die Augen schädigen. Achten Sie darauf, dass insbesondere Babys nicht direkt in die Lampen schauen.
  Stellen Sie sichere, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden. Die Batterien dürfen nicht unbeaufsichtigt von Kindern ausgetauscht werden.

neitsvorschriften bei der verwendung des

• Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Kenntnisse oder Erfahrung dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschuilt sind.

• Das Flambieen unter dem Gerät ist niemals gestattet.

• Bleiben Sie immer am Gerät stehen, wenn Sie backen, braten, grillen oder frittieren. Überhitztes Öl und Fett können sich schnell entzünden und die Dunstabzugshaube beschädigen.
• Reinigen Sie den Fettfilter regelmäß gemäß den Anweisungen in dieser Gebrauchsanweisung. Die Nichtbeachtung der Reinigungsanweisungen führt zu Fettablagerungen im Filter und zu Brandgefahr.
• Erwenden Sie das Gerät niemals ohne Fettfilter, um zu verhindern, dass Schmutz und Fett in das Gerät gelangen und dessen Funktion auf Dauer beeinträchtigen können.
• Schalten Sie Ihr Gerät im Brandfall immer aus.

• Löschen Sie bennende Fette niemals mit Wasser, sondern decken Sie die Pfanne mit einem geeigneten Deckel oder einer Löschdecke ab.

• Achtung, bestimmte in Reichweite befindliche Teile des Gerats konnen während des Kochens besteht werden.

• Sobald die Gaskochfelder eingeschaltet sind und nicht mit Kochgeschirr besetzt sind, wird viel Wärme erzeugt. Das montierte Gerät kann beschädigt werden oder sich entzüden. Stellen Sie safer, dass die eingeschalteten Gaskochfelder immer mit Kochgeschirr besetzt sind.

• Verwenden Sie zwei Gaskochfelder oder einen großen Brenner (mehr als 5 kW) nicht länger als 15 Minuten bei hochster Leistung. Es entstehen viel Wärme, die das Gerät beschädigten kann.

• Schalten Sie das Gerät einige Minuten vor dem Beginn des Kochvorgangs ein, um die Kochdämpfe effektiv zu entfern.

• Verwenden Sie die Nachlaufeinstellung, sofern bei dem Gerat vorhanden. Die Anweisungen für die Nachlaufeinstellung sind in dieser Gebrauchsanweisung beschrieben.

• Vermeiden Sie jegliche Zugluft über den Kochfeldern.
• Setzen Sie Ihr Kochgeschirr so auf die Kochfelder, dass eventuell aufsteigende Dämpfe unter die Saugfläche der Dunstabzugshaube gelangen.
  Kochen mit Induktion: Stellen Sie die Intensität von Gerät und Kochfeld so niedrig wie möglich ein, um eine übermäßige Dampfbildung zu vermeiden.
• Wenn das Gerät mit einer unteren Platte versehen ist, stellen Sie sicher, dass diese immer richtig geschlossen ist. Achten Sie daraufuf, dass die Platte richtig in die Klemmen eingesetzt wurde und sich nicht losen kann. Legen Sie ihre Höhe beim Offnen der unteren Platte nicht auf die Seite der Scharniere, um ein Einklemmen zu vermeiden.
• Stellen Sie keine Gegenstände auf das Gerät, sie können herunterfallen und eine gefährliche Situation verursachen.

Unabhängig davon, wie große die Küche oder der Raum mit offener Küche ist, kann dem Raum nur so viel Luft entzogen werden, wie zugeführrt wird. Eine zu geringe Luftzufuhr kann zu einem Wirkungsgradverlust von 50% und mehr führen.

[!] Wird die Absaugung gleichzeitig mit einem Verbrennungssystem verwendet (z. B. Gas-, Öl-, Holz- oder Kohleheizungen, Gasboiler, gasbefeuerte HeiBwasserkessel, Gaskochfelder und Gasöfen), können Verbrennungsgase zurückgesaugt werden und zu Vergiftungen führen.

Ein Verbrennungssystem nutzt Luft in einem Raum als Verbrennungsluft. Dadurch entstehen Verbrennungsgase, die durch eine Abzugsanlage nach außen geleitet werden. Das Gerät saugt Luft aus der Küche und angrenzenden Räumen an. Wenn die Luftzufuhr nicht ausreicht, entsteht ein Unterdruck. Die giftingigen Gase werden aus dem Schornstein oder Abzugsschacht in den Raum zurückgesaugt.

Bei gleichzeitiger Benutzung des Gerätes und der Verbrennungssysteme im selbsten Raum darf der Unterdruck im Raum 4 Pa (= 0,04 mBar) nicht überschreiben. Ein Unterdruck kann verhindert werden, wenn durch nicht verschliebare Öffnungen (z. B. in Fenstern oder Türen in Kombination mit einem Lufthungsschränk in der Wand) genugend Luft in den Raum gelamt.

Lassen Sie Ihr gesamtes Luftungssystem von einem Fachmann beurteilen und setzen Sie sich in Bezug auf geeignete Maßnahmen im Bereich der Luftzufuhr beraten.

Wenn Sie das Gerät mit einem internen oder externen Motor mit Abzug ins Freie verwenden, muss der Raum, in dem das Gerät installiert / aufgestellt wurde, über eine ausreichende Luftzufuhr verfügen, damit Frischluft einstömen kann. Die Frischluftzufuhr kann über ein geöffnetes Fenster oder eine geöffnete Tur oder durch Anbringung eines Frischluftgitters realisiert werden.

Bei einem Gerät mit Rezirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Min

destbeluftung gegeben sein. Die Beluftung kann über die allgemeine Beluftung oder ein geöffnetes Fenster oder eine geöffnete Tur erfolgen.

Einige Geräte sind mit einem Anschluss für einen Fensterkontaktschalter ausgestattet (siehe technische Daten Ihr Ges Geräts). Wenn das Gerät gleichzeitig mit einem Heizgerät betrieben werden muss, das Raumluft besteht und die erforderliche Frischluftzufuhr nur durch ein geöffnetes Fenster erfolgen kann, kann ein Fensterkontaktschalter (nicht mitgeliefert) an das Gerät angeschlossen werden. Dadurch wird sichergestellt, dass das Gerät nur bei geöffnetem Fenster Funktioniert. Bei geschlossenem Fenster kann der Lüfter nicht eingeschaltet werden. Wenden Sie sich an ihren Installateur, um das richtige Zubehör für Ihr Gerät zu erhalten.

htsmassnahmen gegen schaden

Die richtige Montage ist in der Montageanleitung beschrieben. Lesen Sie die Anweisungen sorgfältig durch.
Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernommen werden.
- NOVY haftet nicht für Schäden, die auf eine falsche Installation oder einen fehlerhaften Anschluss zusückzuführn sind.
- Überprüfen Sie den Abstand zwischen Kochfläche und Gerät. Die minimale und maximale Höhe sind in der Montageanleitung angegeben.

htsmassnahmen bei einem defekt

• Schalten Sie das Gerät und die Stromversorgung aus, wenn Sie einen Defekt feststellen.
  Die Reparaturen dürfen ausschließlich von Fachpersonal durchgeführt werden. Öffnen Sie das Gerät niemals selbst. Wenden Sie sich an den Kundendienst von Novy.

UMWELTSCHUTZ

Tipps zum Energiesparen

Das neue Gerät ist besonderss effizient und energiesparend. Im Folgenden finden Sie einige Tipps, damit Ihr Gerät noch mehr Energie spart.

• Schalten Sie das Gerät in der gingsten Geschwindigkeit ein, wenn Sie mit dem Kochen beginnen, um den Feuchtigkeitsgrad zu regulieren und Kochgerüche zu entfern.
• Verwenden Sie die hochste Geschwindigkeit nur, wenn dies unbedingt notwendig ist.
• Erhöhen Sie die Geschwindigkeit des Geräts nur, wenn die Dampfmenge dies erfordert.
• Halten Sie den/die Filter des Gerats sauber, um die Effizienz von Fett- und Geruchsfilterung zu optimieren.

• Schalten Sie bei Entstehung von viel Dampf rechtzeitig auf eine höhere Leistungsstufe. Das ist effizienter, als zu versuchen, Dampf aufzufangen, der sich bereits in der Küche verteil hat, indem das Gerät lang laufen geleassen wird.

• Lassen Sie das Gerät nach dem Kochen nicht unnötig (nach)belüften.

• Schalten Sie die Beleuchtung bei Verlassen der Kuche oder bei ausreichendem Licht in der Kuche aus.
• Stellen Sie sicher, dass im Raum eine ausreichende Luftzufuhr vorhanden ist, damit das Gerät effizient und energiesparend betrieben werden kann.
• Bedecken Sie die Pfannen mit einem Deckel, um Kochdampfe und Kondenswasserbildung zu reduzieren.

Recycling der Transportverpackung und des Altgerätes

Die Verpackung schützt das Gerät gegen Transportschäden. Die verwendeten Materialien sind nicht umweltschädlich und zum Recycling geeignet. Entscheiden Sie sich für eine umweltfreundliche Entsorgung der Verpackung. Ihr Gerät enthalt auch weitere wiederverwertbare Materialien.

Gebrauchtige Geräte müssen davon vom Restmüll getrennt werden. Das Recycling der von Ihr Hersteller organisierten Altgeräte erfolgt auf diese Weise unter besten Bedingungen. Für das Recycling Ihres Geräts verweisen wir auf die geltenden europäischen Richtlinien für Elektrö- und Elektronik-Altgeräte. Erkundigen Sie sich bei ihrer Gemeinde oder Ihr Verkauf nach der nachstgelegen den Sammelstelle für Ihr Altgerät.

Stellen Sie sicher, dass Altgeräte außerhalb der Reichweite von Kindern aufbewährt werden.

Recycling von Batterien

Entsorgen Sie Batterien nicht im normalen Hausmull. Erkundigen Sie sich bei ihrer Gemeinde oder Ihrrem Verkaufern nach der nachstgelegen den Sammelstelle für Batterien. Stellen Sie safer, dass Batterien außerhalb der Reichweite von Kindern aufbewährt werden.

2 BEDIENUNG UND FUNKTIONEN

2.1 Bedienung des Geräts

Ein-/Aus-Taste
2 Geschwindigkeit verringen
3 Geschwindigkeit erhöhen
4 Beleuchtung
5 Anzeigeleuchten grun Geschwindigkeit 1,2,3
Anzeigeleuche rot Powerstand

2.2 Ein- und Ausschalten des Dunstabzugs

Ein- und Ausschalten des Dunstabzugs

Zum Einschalten des Dunstabzugs drücken Sie Taste Der Dunstabzug wird immer mit der Leistung gestartet, auf die die zuletzt verwendeten Funktionen eingestellt waren (Beleuchting und/oder Motor).

Ausschalten des Dunstabzugs mit Nachlaufstand

Zur Einstellung des Nachlaufstandsdrucken Sie einmal die Taste 1.

Die erste Anzeigeleuche blinkt, die anderen Anzeigen leuchten in der zuletzt eingestellten Stellung. Motor und Be-leuchtung schalten sich nach 10 Minuten automatisch aus.

Die Nachlaufzeit ist standardmäßig auf 10 Minuten im Ableitungsmodus eingestellt. Es wird empfohlen, diese Funktion immer vollständig auszuführen.

Ausschalten des Dunstabzugs ohne Nachlaufstand

Drucken Sie zweimal die Taste 1.

Leistungsiveau des Dunstabzugs

Zur Erhöhung des Leistungs niveaus drücken Sie die Taste 3

Zur Verringerung des Leistungs niveaus drucken Sie die Taste 2.

Die drei grünen LEDs 5 zeigen Stellung eins bis drei an.
Die rote LED 6 zeitg den Powerstand an. Der Powerstand wird nur bei starker Geruchs-, Rauch- oder Dampfentwicklung verwendet. Angesichts der starken Ableitung von Luft bei dieser Stellung muss die Verwendung auf ein Minimum begrenzt werden.
- Der Powerstand kehrn nach 6 Minuten automatisch zu Geschwindigkeit drei zusück.
- Der Motor ist mit einem Thermokontakt ausgestattet, der den Motor bei Überhitzung ausschaltet. Nach Abkuhlung schaltet sich der Motor wieder ein.

Die Ursache der Überhitzung muss ermittelt werden. Das kann zum Beispiel Fettbrand, der blockierte Ventilator des Motors oder ein in die Abluftöffnung geratener Gegenstand sein, der diese ganz oder teilweise verschliebt.

Auto-Stop

Um zu vermeiden, dass die Dunstabzugshaube weiter lauft, wird der Motor nach 3 Stunden automatisch ausgeschaltet (nur, wenn während dieser 3 Stunden auf keine Taste gedruckt wurde). Die Beleuchtung der Dunstabzugshaube brennt weiterhin.

2.3 Beleuchtung

Ein- und Ausschalten der Beleuchtung

Zum Ein- oder Ausschalten der Beleuchtung drucken Sie die Taste 4. Die Beleuchtung Funktioniert unabhängig vom Motor.

Die LED-Beleuchtung verfügt über eine Soft-on/Soft-off-Funktion, so dass sich die Beleuch tung langsam ein- und ausschaltet. Wenn die Beleuch tung eingeschaltet wird, Goes sie immer auf Maximal leistung. Sie kann auch verwendet werden, wenn der Dunstabzug ausgeschaltet ist.

Dimmen LED-Beleuchtung

Wenn die LED-Beleuchtung eingeschaltet ist, können Sie das Licht dimmen, indem Sie Taste ④ gedrückt hal ten.

Ändern der Farbtemperatur der LED-Beleuchtung

Die Farbtemperatur der LED-Beleuchtung kann von 2.700 K (Warmwei) auf 4.000 K (Neutralwei) geändert werden. In Abschnitt 3.4 ist beschrieben, wie hierfür vorzugehen ist.

2.4 Programmierung der Rezirkulation (optional)

Wenn Sie sich fur Rezirkulation entschieden haben, muss eine einmalige Programmierung erfolgen.

Mit dieser Programmierung werden die Austauschanzeige des Monoblock-Rezirkulationsfi Iters aktiviert und die Nachlaufzeit geändert.

Aktivierung der Programmierung

• Der Motor muss ausgeschaltet sein.
• Drücken Sie die Tasten 2 und 3 gleichzeitig 3 Sekunden lang, bis die rote LED 5 Mal blinkt.

Die folgenden Funktionen wurden dann eingeschaltet:

Die Austauschanzeige des Monoblockfi Iters wurde aktiviert. Nach einer fest eingestillten Zeit gibt eine rote Anzeigeleuche am Gerät an, dass der Monoblockfi Iter ausgetauscht werden muss.
- Nachlaufzeit ist auf 30 Minuten eingestellt (anstelle der Standardeinstellung von 10 Minuten).

Verwenden Sie die Nachlaufzeit von 30 Minuten, sodass die Kochgerüche gut durch den Monoblockfi Iter aufgenommen werden konnen.

Weitere Informationen zum Austausch des Monoblock-Rezkirkulationsfi Iter fi nden Sie in Abschnitt 3.3.

Deaktivierung der Programmierung

• Der Motor muss ausgeschaltet sein.
• Drücken Sie auf der Bedienung die Tasten 2 und 3 3 Sekunden lang gleichzeitig, bis die dritte grüne LED 3 Mal blinkt.

Nachlaufzeit ist wieder auf 10 Minuten eingestellt (anstelle von 30 Minuten) und die Reinigungsanzeige für die Rezirkulation ist ausgeschaltet.

2.5 Fernbedienung

① Beleuchting
② Taste Motorstufe erhöhen
③ Taste Motorstufe verringern
④ TastenzumEinschalten/Ausschalten
⑤ Novy Tast (nicht relevant)

Die Fernbedienung ist vorprogrammiert und bereit zur Benutzung.

Die Fernbedienung programmieren

Falls der eingestellte Code andere Transmitter beeinträchtigt, kann ein anderer Code gewählt werden. Es gibt 10 verschiedene Codes.

So bestimmen Sie den aktuellen Code

Drücken Sie an der Fernbedienung gleichzeitig auf die Taste + Taste. Die Diode der Fernbedienung blinkt so oft wie der aktuelle Code lautet (also z. B. zweimal für Code 2).

Zum Andern des Codes

• Halten Sie die und der Fernbedienung gleichzeitig 3 Sekunden lang gedrückt.
  Die grüne Leuche auf der Fernbediedung blinkt so oft wie der ausgewählte Code. Wenn ein anderer Code erforderlich ist, wiederholen Sie diesen Schritt nochmals (1 x Blinken entspricht Code 1, 2 x Blinken entspricht Code 2 usw. Insgesamt gibt es 10 Codes).
• Drücken Sie gleichzeitig die Taste und der Dunstabzugshaube, bis die zweite grüne Anzeigelampe Geschwindigkeit blinkt.
• Drücken Sie innerhalb von 10 Sekunden die Taste der Fernbedienung, um die Einstellung zu bestätigten. Dunstabzugshaube und Fernbedienung sind jetzt aufeinander eingestellt.

2.6 InTouch

Die Dunstabzugshaube verfügt über eine InTouch-Funktion. Wenn Sie ein Induktionskochfeld von Novy mit InTouch haben, konnen Sie die Dunstabzugshaube von diesen aus bedieren. Außen dem besteht die Möglichkeit, die Dunstabzugshaube mit einer Fernbedienung zu bedieren.

InTouch auf dem Induktionskochfeld programmieren

Die Fernbedienung muss erst mit der Dunstabzugshaube Funktionieren. Bei Bedarf kann der Code der Fernbedienung geändert werden, wie in Abschnitt 2.5 beschrieben.

• Schlieben Sie das Kochfeld an die Netzspannung an.
• Berühren Sie gleichzeitig die Tasten und auf dem Induktionskochfeld, bis Sie einen Signalton horen (etwa 7 Sekunden).
• Das Kochfeld wird jetzt automatisch den Code der Dunstabzugshaube suchen.
  WARTEN SIE, bis die Beleuchting der Dunstabzugshaube blinkt ODER bis Sie acht mal ein Klickgeräusch von der Dunstabzugshaube horen (bleiben Sie geduldig, dies kann eine Weile dauern).
• Blink das Licht oder Sie horen das "Klick"-Gerausch; drücken Sie sofort auf jeder InTouch-Taste oder + oder auf dem Induktionskochfeld.
• Sie werden ein "Piep"-Signal horen, um die Verbindung zwischen beiden Gerätevanzuzeigen.

Jetzt können Sie die Dunstabzugshaube mit den Tasten auf dem Induktionskochfeld bedienen.

Weitere Informationen zur Verwendung der InTouch-Funktionen führen Sie in der InTouch-Gebrauchsanweisung des Kochfelds oder der Fernbedienung.

Ein- und Ausschalten der InTouch-Funktion

Die InTouch-Funktion ist standardmäßige eingeschaltet. Das Ausschalten der InTouch-Funktion an der Dunstabzugshaube führt dazu, dass die Verbindung zwischen Dunstabzugshaube und Novy-Induktionskochfeld mit InTouch und/oder Fernbedienung getrennt wird.

Zum Ausschalten der InTouch-Funktion halten Sie die Tasten 1 und 2 3 Sekunden lang gleichzeitig gedrückt. Die zweite und vierte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschelt sein.)

Die Funktion kann eingeschaltet werden, indem Sie die Tasten 1 und 3 Sekunden lang gleichzeitig gedrückt halten. Die zweite und dritte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschaltet sein.)

3 REINIGUNG UND WARTUNG

Beachten Sie alle Anweisungen des Abschnitts „Sicherheits- und Nutzungsvorschriften".

Die Beachtung der unten aufgeführten Reinigungsanweisungen sorgt für eine langere Lebensdauer und optimale Funktion des Geräts.

3.1 Allgemeine Wartung

Lassen Sie die Beleuchtung vor Reinigung der Dunstabzugshaube ausreichend abkühlen.

Verwenden Sie niemals aggressive, Kratzer verursachende oder chlorhaltige Reinigungsprodukte.

Verwenden Sie keinen Hochdruck-bzw. Dampfreiniger.

Inox/Edelstahl

Die Reinigung erfolgt mit einem Tuch und mildem Reinigungsmittel. Danach mit einem weichen Tuch abtrocknen. Für die Pflge von Inox/Edelstahl kann der Novy Cleaner (906060) verwendet werden.

Lackierte Teile der Dunstabzugshaube

Die Dunstabzugshaube kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden.

Glas

Glasteile der Dunstabzugshaube konnen mit einem weichen Tuch und Glasreiniger gereinigt werden.

3.2 Fettfi Iter

Bei Nichtbeachtung der folgenden Anweisungen entsteht infolge zu starker Verschmutzung Brandgefahr.

Anzeige Reinigung Fettfi Iter

Anzeige: 4 blinkende Anzeigeleuchten

Nach 20 Kochstunden geben 4 blinkende Anzeige-LEDs an, dass der Fettfi Iter gereinigt werden muss.

Zurücksetzen der Reinigungsanzeige

Bei Rückplatzierung des Fettfi Iters nach der Reinigung reicht es aus, 5 Sekunden lang die Taste zu drucken, um die Anzeige erneut einzustellen.

Wird dies versäumt, blinken die Anzeigeleuchten bei Einschalten der Dunstabzugshaube weiter.

Zugang zum Fettfi Iter

Zum Öffnen der Bodenplatte (A) fassen Sie rechts und links in den Spalt der Randabsaugung und klappen die Bodenplatte nach unten herunter. Den Fettfliter (B) kon nen Sie am Griff nach unten Herausziehen.

Reinigung des Fettfi Iters

Der Fettfi iter aus Metall kann von Hand oder im Geschirrspulier gereinigt werden. Wir empfehlen, den Fettfi iter von Hand zu reinigen.

Reinigung des Fettf Iters von Hand:

• Tauchen Sie den Filter in eine Lösung aus entfettendem Abwaschmittel und kochendem Wasser.
• Verwenden Sie zur Reinigung eine Bürste
  Spulen Sie den Filter danach mit warmem Leitungswasser aus und halten Sieihn abtropfen.

Reinigung des Filters im Geschirrspüller:

• Verwenden Sie ein gängiges Geschirrspulmittel.
• Geben Sie die gesattigten Fettfi Iter nicht zusammen mit Geschirr in den Geschirrspuler.
• Wahlen Sie ein Programm mit niedriger Temperatur.
• Lassen Sie den Fettfi ler nach der Reinigung abtropfen.

Bei Reinigung in der Geschirrspulmaschine kann sich der Filter durch den Salzgehalt verfahren. Das hat jeder keinerlei Auswirkungen auf die Funktionsfähigkeit.

Rückplatzierung des Fettfi Iters

Vor Rückplatzierung des Fettfi Iters reinigen Sie die Ränder der Halterung in der Dunstabzugshaube, in die der Filter platziert wird.

• Greifen Sie den Filter mit beiden Händen.
• Stellen Sie sicher, dass sich die Entriegelung oder die Lippe des Filters an der Unterseite befi ndet.
• Platzieren Sie die Rückseite des Filters in der Öffnung, drücken Sie danach den Filter an der Vorderseite nach oben und stellen Sie safer, dass dieser sich festklemmt.

Einen neuen Fettfi Iter erhalten Sie im Fachhandel oder auf der Website von Novy.

Artikelnummer Fettfi Iter: 810/811/816: 609.014

Wenn Sie Umluft wahlen, stellen Sie das Umluftprogramm immer an der Dunstabzugshaube ein (siehe Absatz 2.4)

Falls Sie sich für Rezkirkulation entschieden haben, ist das Gerät an eine Abluftbox mit einem Monoblock-Rezkirkationsfi ster angeschlossen oder es befi ndet sich ein Monoblock-Rezkirkationsfi ster in der Dunstabzugshaube hinter dem Fettfi ster.

Austausch des Monoblock-Rezirkulationsfi Iters

Anzeige: rote Anzeigeleuche leuchtet durchgängig

Nach einer fest eingestellen Zeit gibt eine rote Anzeigeleuchte am Gerät an, dass der Monoblockfi Iter ausgetauscht werden muss.

Zurücksetzen der Reinigungsanzeige

Nach Austausch des/der Monoblockfi Iter(s) fuhren Sie folgenden Schritt aus. Der Motor der Dunstabzugshaube muss laufen. Drucken Sie

2 und 3 gleichzeitig für die Dauer von 3 Sekunden, bis die rote Anzeige-LED zur Bestätigung 3 Mal blinkt. Wenn die Dunstabzugshaube nicht zurückgesetzt wird, erfolgt das Zurücksetzen automatisch, nachdem der Motor der Dunstabzugshaube 10 Mal eingeschaltet wurde.

Installieren des Monoblockfi Iters

Informationen zum Aus- und Einbau des Monoblockfi Iters fi nden Sie im Handbuch Ihr's Rezkirkulationskits.

Einen neuen Monoblockfi Iter erhalten Sie im Fachhandel oder auf der Website von Novy.

3.4 Kochfeldbeleuchtung

Auswechseln der LED-Kochfeldbeleuchtung

Ziehen Sie zuerst den Stecker aus der Steckdose oder schalten Sie den Stromkreis aus. Lassen Sie die Lampe vor dem Auswechseln abkühlen.

1. Schieben Sie die Halterung des Strahlers vorsichtig nach unten, umihn anschließend mit einer Kippbewegung zu öffnen.

1. Herausnehmen der LED-Lampe:
   A. Entfemen Sie zunachst das Kabel, das zu der auszuwechseln LED führt. Lösen Sie hierfür die Verriegelung, indem Sie einen leichten Druck ausüben und gleichzeitigziehen.
   B. Sie entfern den die LED mit einer leichten Drehbewegung nach links..

1. Einbau den neuen LED:
   A. Platzieren Sie den neuen LED-Spot im Bajonettring.
   B. und drehen Sieihn nach rechts.
   C. Befestigen Sie das Anschlusskabel.
   D. Setzen Sie den Deckel wieder auf.

Ändern der Farbtemperatur der LED-Beleuchtung

Stellen Sie zuerst sicher, dass die Dunstabzugshaube spannungsslost. Ziehen Sie den Stecker aus der Dunstabzugshaube oder schalten Sie den zugehorigen Stromkreis aus.

Die Farbtemperatur der LED-Beleuchtung ist standardmäßig auf 2.700 K (Warmwei) eingestellt. Wenn die Farbtemperatur auf 4.000 K (Neutralwei) geändert werden soll, gehen Sie wie folgt vor:

• Öfhen Sie die Bodenplatte auf der Unterseite der Dunstabzugshaube.
• Drücken Sie mit beiden Händen gegen die Seiten des Lampenhalters aus Edelstahl undziehen Sieihn damit vorsichtig nach unten, so dass die Innenseite des Beleuchtungsabteils zugänglich ist.
  Die Verkabelung ist mit einem Steckverbinder an die LED-Lampe angeschlossen.
• Ziehen Sie den Steckverbinder von der LED-Lampe und verbinden Sie die Verkabelung mit dem anderen freien Anschluss an der Lampe.

• Verfahrens Sie bei allen vier LED-Lampen auf diese Weise.
• Schließen Sie den Lampenhalter aus Edelstahl wieder

Die Farbtemperatur der LED-Beleuchtung ist jetzt von 2.700 K auf 4.000 K geändert.

3.5 Auswechseln der Batterien

Zum Ausweiseln der Batterien schrauben Sie die Kunststoffabdeckung auf der Rückseite der Fernbedienung ab,ephmen die alten Batterien hersus und setzen neue Batterien ein. Achten Sie auf die im Batteriefach angegebene Polarität.
- Leere Batterien gehoren nicht in den Hausmull, sondern sind als Sondermull zu entsorgen.

Technischen datum

-Versorgung:2xAAA Batterie
-Fequenz:433.92Mhz
- Anzahl Codes: 10
Wirkung bei Temperatur: 0 - 50^
- Abmessung: 110 × 50 × 19mm

3.6 Störungen

Bei Störungen können Sie Kontakt mit Ihrm (Kuchen-) Lieferanten oder dem Novy-Kundendienst aufnehmen.

Belgien Tel.: [phone]

Frankreich Tel.: [phone]

Deutschland Tel.: [phone]

Niederlande Tel.: [phone]

Vereinigtes Königreich Tel: [phone]

Für alle anderen Länder: Kontaktieren Sie ihren lokalen Installateur oder Novy in Belgien: +32 (0)56/36 51 02

Für eine zufriedenstellende, schnelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.

Dcpennummer steht auf einem Aufkleber auf der Innenseite der Dunstabzugshaube.
Dieser wird sightbar, sobald Sie den Filter aus der Dunstabzugshaubeephenmen.

Die Typenummer konnen Sie hier notieren:

4 SCHNELLANLEITUNG

4.1 Einstellungen

EXPOSIERT AKTION ANZEIGEN HINWEIS SEITE
Einschalten des Motors	1			S 25
Abschalten des Motors mit Lüfternachlauf	1	Grüne LED blinkt Der Motor bleibt10 Minuten lang an		S 25
Abschalten des Motors ohne Lüfternachlauf	2 x 1		Der Motor Goessofar aus.	S 25
Motordrehzahl erhöhen	3			S 25
Motordrehzahl verringn	2			S 26
Beleuchting eingeschaltet	4			S 26
Dimmen der Beleuchtung	4Drücken Sieweiterhin.			S 26
Rezirkulation aktivieren	2 + 3für 5 Sekunden	Rote LED blinkt 5x! DerMotor mussausgeschaltet sein!		S 26
Rezirkulation deaktivieren	2 + 3für 3 Sekunden	Dritte grüne LEDblinkt 5x!	! Der Motor mussingeschaltet sein!	S 26
ReinigungsanzeigeFettl Iter zusücksetzen	2für 5 Sekunden			S 28
Monoblock zusücksetzen	2 + 3für 3 Sekunden	Rote LED blinkt 3x! DerMotor mussingeschaltet sein!		S 29'
Einschalten InTouch	1 + 3für 3 Sekunden	zwiete und dritteLED blinken	! Der Motor mussausgeschaltet sein!	S 27
Ausschalten InTouch	1 + 2für 3 Sekunden	zwiete und dritteLED blinken	! Der Motor mussausgeschaltet sein!	S 27

4.2 Indikationen

ANZEIGEN EXPOSIERT HINWEIS SEITE
Vier blinkende LEDs Der Fettfi It er muss gereinigt werden		Bei Nichtbeachtung der Reinigungshinweise kommt es zu übermäßiger Verschmutzung, Brandgefahr und E zienzverlust.	S 28
Rote Anzeige-LED leuchtet durchmäßig.	Zeit für den Austausch des verwendeten Monoblock-Rezirkulations-fi Iters		S 29

CONTENT

Dunstabzugshaufen von Novy werden mit großmöglicher Sorgtall hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbrauers lietert. Die Garantiefrist beträgt 60 Monate, wird jedoch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen, auf 12 Monate verkürrt.

Einschränkungen

These Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschieb. Missbrauch bzw. mängelnde Pflege oder nicht sachkundige Aufstellung zureckzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerat mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die GeräteKennnummern entfern oder verändert werden. Ein Garantieanspruch liegt ebenn的缘故 wird, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Lierte der Einschränkungen erhalten Sie auf Anfrags.

Die Garantiebedingungen gesten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den likalen technischen Anforderungen (Gasqualität, Spannung, Frecenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurrückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzleit festgestellt, ist es über den Fachhändler oder den Kühchenbauer an unsere Adresse zurückzuschicken, undzar vollständig ausgelaubt und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieseres Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Detekt): [phone]

Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit großmöglicher Sorglatt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantietrif als auch darüber hinaus kann der technische Dienst von Novy das Gerat schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerates beeinträchtigt. Beginn und Dauer der Garantietrif

Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufter (Rechnungsdatum gitt als Beleg) das Gerat an den Den Barchauser lielfert. Die Garantiefrist betragt vierundzwanzi Monate.

Einschränkungen

These Garantietrist hat keine Gültigkeit, wenn es um Fehler besteht, die auf normalen Verschleib, Missbrauch bzw. mengeinende Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Anderersels erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entertent oder verändert werden. Ein Garantieanspruch liegt etwa noq vior, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besilan.

Die vollständige Lierte der Einschränkungen erhalten Sie auf Antracke.

Die Garantiebedingungen gesten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissen, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurrückzuführen sind, dass das Gerät für den gewinschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewinschten Änderungen angemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzstell festgestellt, ist es über den Fachhandlert oder den Kühchenbauer an unsere Adresse zurrückzuschicken, undzarv vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung. Bewahren Sie die ces Dokument immer griffbereil auf.

NOVY NEDERLAND B.V.

Garantietermiin en dekking

Deutschland und Osterreich: Tel: [phone]
