BEDIENUNGSANLEITUNG GR383 BLACK & DECKER

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-8-2004 Guarantee Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area. If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless: ◆ The product has been used for trade, professional or hire purposes; ◆ The product has been subjected to misuse or neglect; ◆ The product has sustained damage through foreign objects, substances or accidents; ENGLISH8 ◆ Repairs have been attempted by persons other than authorised repair agents or Black & Decker service staff. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk ENGLISH9 DEUTSCH Bestimmungsgemäße Verwendung Ihr Black & Decker Mäher wurde zum Mähen von Rasen konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Sicherheitsanweisungen ◆ Achtung! Bei der Verwendung elektrischer Geräte sind zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körperverletzungen grundlegende Sicherheitsmaßnahmen einschließlich der folgenden Vorschriften zu beachten. ◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. ◆ Informieren Sie sich vor der Inbetriebnahme, wie Sie das Gerät im Notfall ausschalten. ◆ Bewahren Sie diese Anleitung auf. Schulung ◆ Lesen Sie diese Anleitung sorgfältig durch. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Geräts vertraut. ◆ Untersagen Sie Kindern sowie Personen, die sich mit dem Inhalt dieser Anleitung nicht auskennen, die Verwendung dieses Geräts. Die regionale Gesetzgebung sieht möglicherweise eine Mindestaltersbeschränkung vor. ◆ Verwenden Sie das Gerät niemals, wenn sich Personen, insbesondere Kinder oder Tiere, in der Nähe aufhalten. ◆ Denken Sie daran, daß der Benutzer für Unfälle und Schäden haftet. Vorbereitung ◆ Tragen Sie zum Schutz Ihrer Füße feste Schuhe oder Stiefel. Verwenden Sie das Gerät nicht barfuß oder mit offenen Sandalen. Tragen Sie zum Schutz Ihrer Beine eine lange Hose. ◆ Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille! Tragen Sie einen Gesichtsschutz bzw. eine Staubmaske, wenn der Einsatz in einer staubigen Umgebung stattfindet. Falls der Lärmpegel unannehmlich ist, tragen Sie einen Gehörschutz. ◆ Schutz vor elektrischem Schlag. Vermeiden Sie eine Berührung des Körpers mit geerdeten Gegenständen (z.B. Metallgeländer, Laternenpfähle usw.). ◆ Vergewissern Sie vor der Verwendung des Gerätes, daß das Messer, die Messermutter und Schneidevorrichtung nicht beschädigt sind. Vergewissern Sie sich, daß die Messermutter sicher angezogen ist. ◆ Bevor Sie beginnen, vergewissern Sie sich, daß der Mähbereich frei von Stöcken, Steinen, Draht und anderen Fremdkörpern ist. Bedienung ◆ Betreiben Sie das Gerät niemals mit beschädigten Schutzvorrichtungen oder Abschirmungen und niemals, ohne daß die Sicherheitsvorrichtungen wie beispielsweise die Deflektoren und/oder Grasfänger an ihren entsprechenden Plätzen angebracht sind. ◆ Verwenden Sie das Gerät nur bei Tageslicht oder guter künstlicher Beleuchtung. ◆ Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Verwenden Sie das Gerät nach Möglichkeit nicht in nassem Rasen. ◆ Achten Sie auf Ihre Stellung, besonders auf Hängen. Beachten Sie, daß frisch geschnittener Rasen feucht und rutschig ist. Arbeiten Sie nicht auf steilen Hängen. ◆ Schneiden Sie entlang der Böschung, nie von oben nach unten. Seien Sie beim Ändern der Richtung auf Hängen besonders vorsichtig. ◆ Verwenden Sie das Gerät ausschließlich im Schrittempo. Ziehen Sie das Gerät nicht zu Ihnen hin, und gehen Sie beim Gebrauch des Gerätes nicht rückwärts. ◆ Schalten Sie das Gerät gemäß den Anweisungen ein und halten Sie Ihre Füße ausreichend vom Messer fern. ◆ Neigen Sie das Gerät nicht beim Einschalten. Dies darf nur geschehen, wenn das Gerät zum Starten geneigt werden muß. In diesem Fall darf das Gerät nicht mehr als absolut notwendig geneigt werden. Außerdem darf nur der vom Bediener wegliegende Teil angehoben werden. Stellen Sie stets sicher, daß sich beide Hände in der Bedienstellung befinden, bevor das Gerät auf den Boden zurückgebracht wird. ◆ Schalten Sie das Gerät aus und warten Sie, bis das Messer zum Stillstand gekommen ist, falls das Gerät zum Transport geneigt werden muß, um rasenlose Flächen zu überqueren oder um das Gerät zu der zu mähenden Fläche hin- bzw. wegzutransportieren. ◆ Heben oder tragen Sie das Gerät erst, wenn das Messer vollkommen zum Stillstand gekommen ist. ◆ Halten Sie Ihre Hände und Füße ausreichend vom Messer fern. Bringen Sie Ihre Hände und Füße niemals in die Nähe der bzw. unter die rotierenden Teile. ◆ Halten Sie sich stets von den Auswurföffnungen fern. ◆ Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und vergewissern Sie sich, daß die rotierenden Teile zum Stillstand gekommen sind, bevor Sie das Gerät unbeaufsichtigt zurücklassen und bevor Sie irgendwelche Teile des Gerätes austauschen, reinigen oder überprüfen oder eine Blockierung beseitigen. Falls das Gerät beginnt, stark zu vibrieren, oder falls Sie einen Fremdkörper berührt haben, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob das Gerät in irgendeiner Weise beschädigt wurde.10 DEUTSCH ◆ Halten Sie das Netzkabel vom Messer fern. Achten Sie immer auf die Lage des Kabels. ◆ Nach dem Ausschalten des Gerätes läuft der Motor noch einige Sekunden lang nach. Versuchen Sie nie, das Messer mit Gewalt zum Stillstand zu bringen. Wartung und Lagerung ◆ Überprüfen Sie das Gerät vor dem Gebrauch auf beschädigte oder defekte Teile. Vergewissern Sie sich, daß alle beweglichen Teile richtig montiert sind und nicht klemmen, daß keine Teile gebrochen sind, daß keine Schutzvorrichtungen und Schalter beschädigt sind, und prüfen Sie, ob irgendwelche anderen Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktioniert. Verwenden Sie das Gerät auf keinen Fall, wenn eine Schutzvorrichtung oder Abdeckung beschädigt ist bzw. fehlt. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. ◆ Überprüfen Sie das Kabel öfters auf Beschädigung. Falls das Netzkabel beschädigt ist, ist es von einer autorisierten Reparaturwerkstatt auszutauschen, um Gefahren vorzubeugen. Überprüfen Sie regelmäßig die Verlängerungskabel. Erneuern Sie ein beschädigtes Verlängerungskabel unverzüglich. ◆ Halten Sie alle Muttern, Bolzen und Schrauben am Gerät fest angezogen, um einen sicheren Betriebszustand zu gewährleisten. ◆ Überprüfen Sie den Grasfangsack auf Verschleiß und Beschädigung und erneuern Sie ihn gegebenenfalls. Verwenden Sie das Gerät nie ohne den Grasfangsack. ◆ Das unbenutzte Gerät ist an einem trockenen Ort aufzubewahren. Kinder sollten keinen Zugang zu aufbewahrten Geräten haben. ◆ Stellen Sie sicher, daß nur Ersatzmesser des richtigen Typs verwendet werden. ◆ Verwenden Sie ausschließlich von Black & Decker empfohlene Ersatzteile und Zubehör. Warnsymbole Das Gerät ist mit folgenden Symbolen versehen: Lesen Sie vor der Inbetriebnahme die Anleitung. Setzen Sie das Gerät keinem Regen oder hoher Feuchtigkeit aus. Ziehen Sie den Stecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Halten Sie andere Personen vom Gerät fern. Ziehen Sie immer den Stecker, ehe Sie Einstellungs- oder Wartungsarbeiten durchführen. Vorsicht vor scharfen Kanten! Halten Sie das Kabel vom Messer fern. Elektrische Sicherheit Das Gerät muß stets mit dem Schalter ausgeschaltet werden, bevor Stecker oder Verlängerungskabel getrennt werden. Schutzisolation Dieses Gerät ist gemäß EN 60335 schutzisoliert; eine Erdleitung ist somit nicht erforderlich. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Die elektrische Sicherheit läßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA) weiter erhöhen. Verwendung eines Verlängerungskabels Verwenden Sie nur zugelassene Verlängerungskabel, die sich für die Leistungsaufnahme dieses Geräts eignen (siehe technische Daten). Das Verlängerungskabel muß für den Einsatz im Freien geeignet und entsprechend gekennzeichnet sein. Ein bis zu 30 m langes 1.5 mm HO5VV-F-Verlängerungskabel kann verwendet werden, ohne daß Leistungsverluste entstehen. Überprüfen Sie das Verlängerungskabel vor dem Gebrauch auf Beschädigung, Verschleiß und Alterserscheinungen. Tauschen Sie ein beschädigtes oder defektes Verlängerungskabel aus. Rollen Sie das Kabel bei Verwendung einer Kabeltrommel immer völlig aus. Merkmale

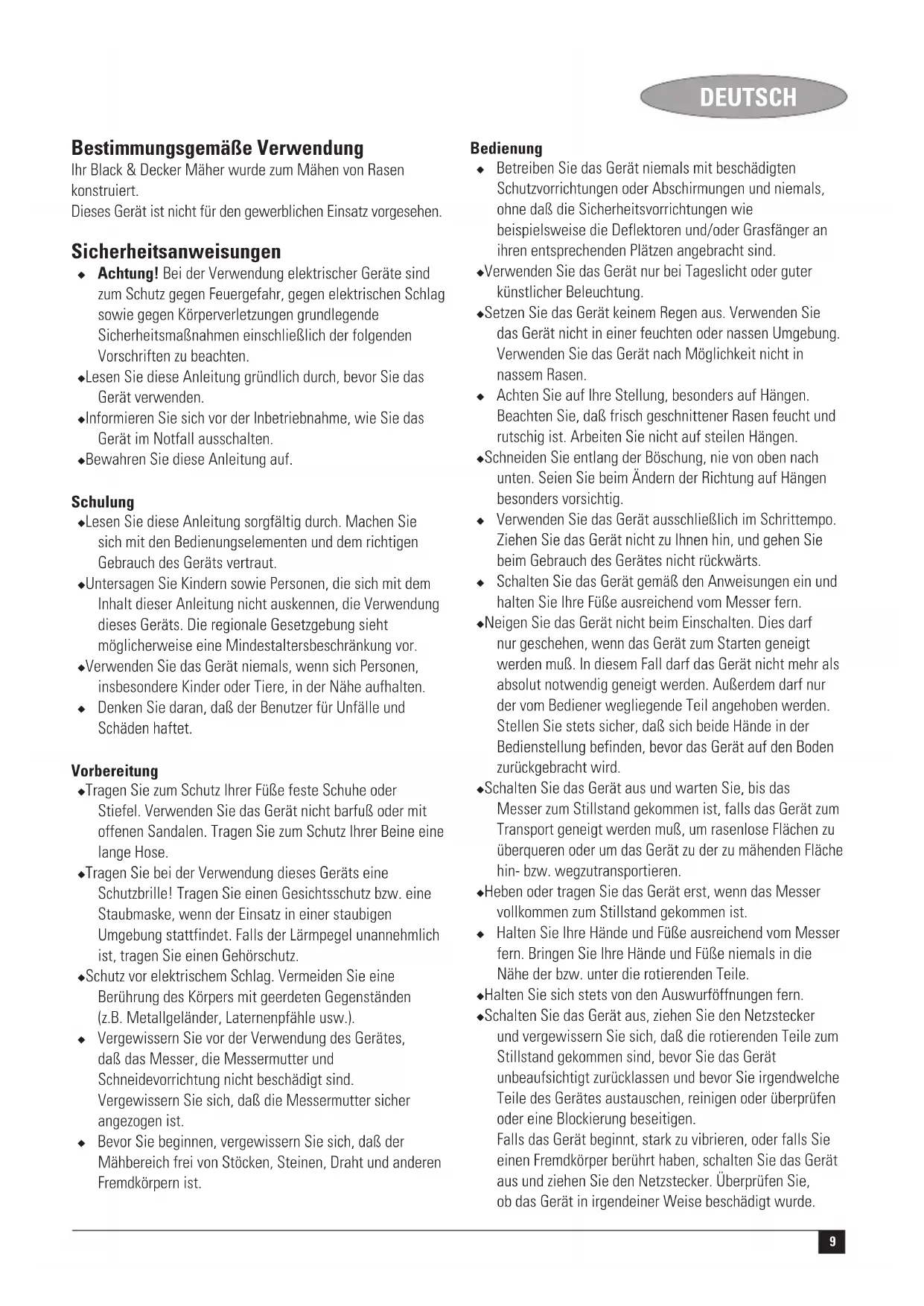

1. Ein-/Aus-Schalter

4. Handgriff-Oberteil

5. Handgriff-Unterteil

Montage Achtung! Vergewissern Sie sich vor der Montage, daß das Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde.11 DEUTSCH Montage des Handgriffs (Abb. A) ◆ Bringen Sie gemäß Abbildung das Handgriff-Unterteil (5) unter Verwendung der Knöpfe (9), Unterlegscheiben (10) und Schrauben (11) am Handgriff-Oberteil (4) an. Anbringen des Handgriffs (Abb. B) ◆ Setzen Sie die Enden des Handgriff-Unterteils (5) in ihre entsprechenden Löcher (12) im Rasenmäher ein. ◆ Drücken Sie den Handgriff so weit wie möglich nach unten. ◆ Sichern Sie den Handgriff mit Hilfe der Schrauben (13). Befestigen des Kabels (Abb. C) Das Netzkabel muß unter Verwendung der Zugentlastungen befestigt werden. ◆ Klemmen Sie die eine Zugentlastung (14) auf das Kabel, das vom Schalterkasten zum Motor führt. Sichern Sie die Zugentlastung am Handgriff-Unterteil (5). ◆ Klemmen Sie die andere Zugentlastung (14) auf das Kabel, das vom Schalterkasten zum Netzstecker führt. Sichern Sie die Zugentlastung am Handgriff-Oberteil (4). Achtung! Vergewissern Sie sich, daß das Kabel mit den Zugentlastungen gesichert ist, bevor Sie den Stecker in die Steckdose stecken. Anbringen des Grasfangsacks (Abb. D) ◆ Heben Sie die Klappe (15) an und setzen Sie den Grasfangsack über die Zapfen (16). Gebrauch Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes. Einstellen der Schnitthöhe (Abb. E) Die Schnitthöhe läßt sich durch Ändern der Radhöhe einstellen. Achtung! Trennen Sie das Gerät vom Netz und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie fortfahren. ◆ Geben Sie die Räder (8) frei, indem Sie sie aus ihrer verriegelten Stellung herausschwenken. ◆ Stellen Sie die Räder auf die gewünschte Schnitthöhe ein. ◆ Schwenken Sie die Räder zurück in ihre verriegelte Stellung und stellen Sie dabei sicher, daß alle Räder auf die gleiche Höhe eingestellt wurden. Ein- und Ausschalten Einschalten ◆ Halten Sie den Handgriff mit beiden Händen fest und neigen Sie ihn etwas nach unten, um die Vorderseite des Gerätes anzuheben. ◆ Halten Sie die Einschaltsperre (2) gedrückt und ziehen Sie den Ein-/Ausschalter (1) in Ihre Richtung. ◆ Lassen Sie die Einschaltsperre los. Senken Sie das Gerät wieder auf seine Ausgangsposition ab. Ausschalten ◆ Um das Gerät auszuschalten, lassen Sie den Ein-/ Ausschalter los. Achtung! Versuchen Sie nie, einen Schalter in eingeschaltetem Zustand zu blockieren. Mähen (Abb. F & G) Wir empfehlen, den Rasenmäher gemäß der nachfolgenden Beschreibung zu verwenden, um ein optimales Arbeitsergebnis zu erzielen und die Gefahr eines Durchtrennens des Netzkabels zu vermeiden. ◆ Legen Sie das Netzkabel in der Nähe Ihrer Startposition auf den Rasen (Position 1 in Abb. F). ◆ Schalten Sie das Gerät wie oben beschrieben ein. ◆ Gehen Sie gemäß Abb. F vor. ◆ Bewegen Sie sich von Position 1 zu Position 2. ◆ Führen Sie eine Rechtsdrehung aus und fahren Sie in Richtung Position 3 fort. ◆ Führen Sie eine Linksdrehung aus und bewegen Sie sich auf Position 4 zu. ◆ Wiederholen Sie die oben beschriebene Vorgehensweise wie erforderlich. Achtung! Arbeiten Sie nicht wie in Abb. G dargestellt in Richtung Kabel. Leeren des Grasfangsacks ◆ Sobald Sie feststellen, daß sich unter dem Rasenmäher geschnittener Rasen verteilt, entleeren Sie den Grasfangsack. Achtung! Verwenden Sie das Gerät nie ohne den Grasfangsack. Hinweise für optimale Arbeitsergebnisse ◆ Ist das Gras länger als ca. 10 cm, mähen Sie zweimal, um ein besseres Schnittergebnis zu erzielen. Mähen Sie zunächst mit maximaler Schnitthöhe, anschließend mit einer niedrigeren oder mittleren Schnitthöhe. ◆ Um optimale Ergebnisse zu erzielen, mähen Sie den Rasen nur in trockenem Zustand. Wartung Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.12 DEUTSCH ◆ Halten Sie das Gerät sauber und trocken. ◆ Reinigen Sie die Lüftungsschlitze regelmäßig mit einem sauberen, trockenen Farbpinsel. ◆ Verwenden Sie regelmäßig einen stumpfen Schaber, um Gras und Schmutz vom Gerät zu entfernen. ◆ Verwenden Sie zur Reinigung des Geräts nur milde Seifenlösung und einen feuchten Lappen. Lassen Sie niemals Flüssigkeiten in das Gerät gelangen und tauchen Sie niemals Teile des Geräts in Flüssigkeit ein. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Messerwartung ◆ Entfernen Sie regelmäßig Gras und Schmutz vom Messer. ◆ Überprüfen Sie zu Beginn der Gartensaison sorgfältig den Zustand des Messers. ◆ Ist das Messer sehr stumpf, schärfen bzw. erneuern Sie es. ◆ Ist das Messer beschädigt oder verschlissen, bringen Sie wie unten beschrieben ein neues Messer an. Erneuerung des Messers (Abb. H) Ein Ersatzmesser erhalten Sie bei Ihrem Black & Decker Händler. - GR389: Kat. Nr. A6389 Achtung! Beachten sie folgende Sicherheitsvorkehrungen: ◆ Trennen Sie das Gerät vom Netz und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie fortfahren. ◆ Seien Sie vorsichtig, damit Sie sich nicht schneiden. Verwenden Sie Arbeitshandschuhe oder einen Lappen, um das Messer zu greifen. ◆ Verwenden Sie ausschließlich das angegebene Ersatzmesser. ◆ Entfernen Sie nicht das Flügelrad (17). Zum Erneuern des Messers: ◆ Legen Sie das Gerät auf die Seite. ◆ Ergreifen Sie mit der einen Hand das Messer (18). ◆ Verwenden Sie den mitgelieferten Schraubenschlüssel, um die Messermutter (19) zu lösen und zu entfernen. ◆ Wechseln Sie das Messer aus. ◆ Bringen Sie die Unterlegscheibe (falls vorher angebracht) und die Mutter wieder an. ◆ Ziehen Sie die Messermutter sicher an. Störungsbehebung Falls Ihr Gerät nicht ordnungsgemäß funktioniert, befolgen Sie folgende Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sich bitte an den Black & Decker Kundendienst. Achtung! Ziehen Sie vor dem Fortfahren den Stecker aus der Steckdose. Der Motor brummt, das Messer bewegt sich jedoch nicht. ◆ Entfernen Sie vorsichtig eventuelle Hindernisse vom Messer. Es ist nichts zu hören und das Messer bewegt sich nicht. ◆ Überprüfen Sie, ob die Netzkabel ordnungsgemäß angeschlossen sind. ◆ Prüfen Sie die Netzsicherungen. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit. Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen. Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse der zuständigen Black & Decker Vertretung steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Technische Daten GR 369 GR383 GR384 LM382 GR389 Spannung V 230 230 230 Leistungsaufnahme W 1.200 1.300 1.400 Leerlaufdrehzahl min

Messerlänge mm 380 380 380 Gewicht kg 14,5 14,5 14,513 DEUTSCH EG-Konformitätserklärung GR369, GR383, GR384, GR389, LM3829 Black & Decker erklärt, daß diese Produkte folgende Konformität erfüllen: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 55014, EN 60335, EN 61000, 2000/14/EWG, Rasenmäher, L ≤ 50 cm, Anhang VI, Nr. 499 SNCH, L-5230 Sandweiler, Luxembourg

(Schalldruck) 75 dB(A), L

(Schalleistung) 88 dB(A),

(garantiert) 96 dB(A), gewichtete Hand-/Armvibrationen 1,5 m/s

Ist dieses Gerät ein Geschenk?

Ist dieses Gerät ein Erstkauf?

Bitte ankreuzen, falls Sie keine weiteren Informationen erhalten m öchten.
