BEDIENUNGSANLEITUNG DMX Adapter Box Broncolor
Nur eine original broncolor LED F160 Leuchte (Power out) und ein original broncolor Netzteil (Power in) dürfen verwendet werden.
Das Gerät darf nicht geworfen, fallen gelassen oder mechanischer Belastung ausgesetzt werden.
Das Gerät muss so installiert werden, dass niemand darüber stolpern, darauf stehen oder es überfahren kann.
Ein beschädigtes Gerät darf nicht länger gebraucht werden; es muss ersetzt werden.
Bei hohen Umgebungstemperaturen muss das Gerät vor direkter Sonneneinstrahlung geschützt werden.
Das Gerät muss vor Regen, Nässe und Feuchtigkeit geschützt werden.
Die Geräte nicht unbeaufsichtigt lassen, insbesondere in Gegenwart von Kindern!
Vor Gebrauch des Geräts mögliche Fremdgeräte und Kabel auf Schäden kontrollieren.
Es dürfen nur DMX-konforme 5-polige DMX-Kabel verwendet werden.
Die einwandfreie Funktion der LED F160 Leuchte muss vor dem Anschluss an die DMX-Adapterbox kontrolliert werden.
Wenn die "SYS" LED nicht grün leuchtet, obschon Strom vorhanden ist und alle anderen Verbindungen getrennt sind, muss das Gerät vom Strom genommen und als beschädigt betrachtet werden.
Die mit der LED F160 Leuchte mitgelieferten Sicherheitshinweise müssen beachtet werden.
Produktbeschreibung
Mit der DMX-Adapterbox können Sie die LED F160 Leuchte fernsteuern und in ein DMX512 Netzwerk integrieren.
Die DMX-Adapterbox wird zwischen die LED F160 Leuchte und deren Netzteil angeschlossen und verfügt über eine isolierte DMX512 Empfänger-Schnittstelle gemäss ANSI E1.11 (R2018). Zudem bietet die DMX-Adapterbox Remote Device Management (RDM) Funktionalität gemäss ANSI E1.20 (2010).


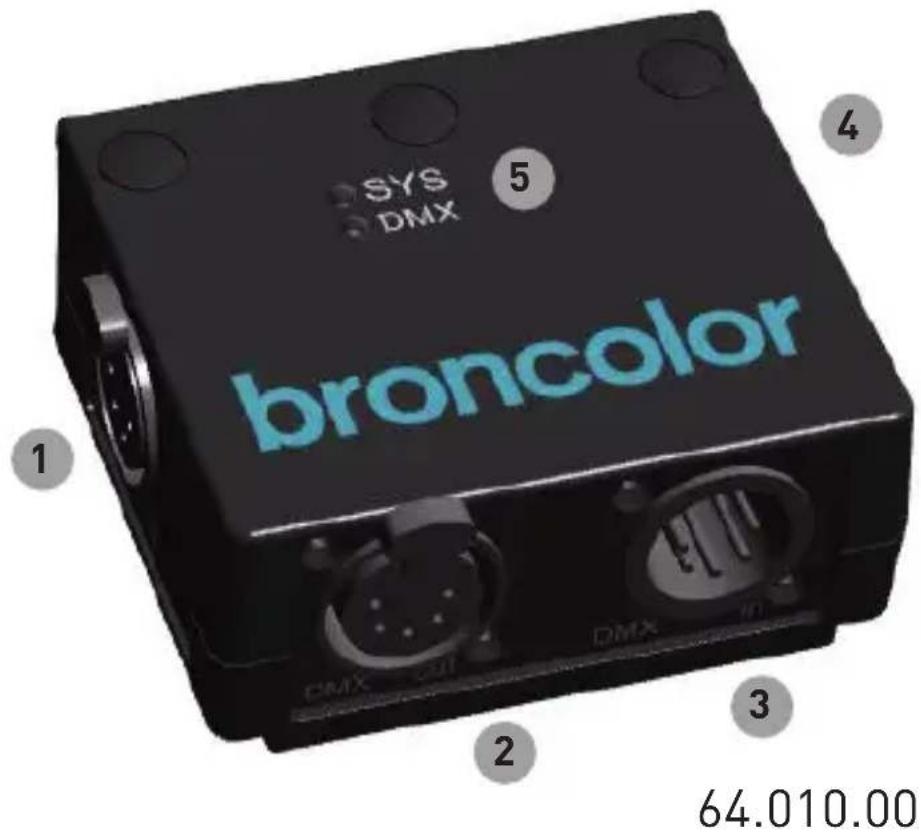

SYS DMX broncolor 1 2 3 4 5 64.010.00Bedienelemente
1) Power out (nur broncolor LED F160 Leuchten anschliessen)
2) DMX out
3) DMX in
4) Power in (nur original LED F160 Netzteile anschliessen)
5) Zustandsanzeige

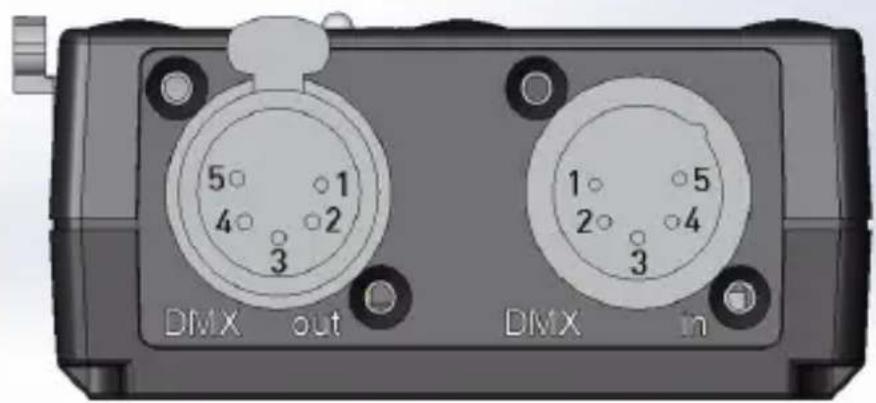

Anschlussbelegung
* Nicht verwendet, jedoch zwischen den beiden Steckern verbunden (passive loop through). Gewisse Fremdgeräte verwenden diese optionale zweite Kommunikationslinie. Bitte beachten Sie, dass die DMX-Schnittstelle vom inneren Schaltkreis und der Power in / out Schnittstelle galvanisch getrennt ist.
Einrichtung im Netzbetrieb (serielle DMX-Kette)

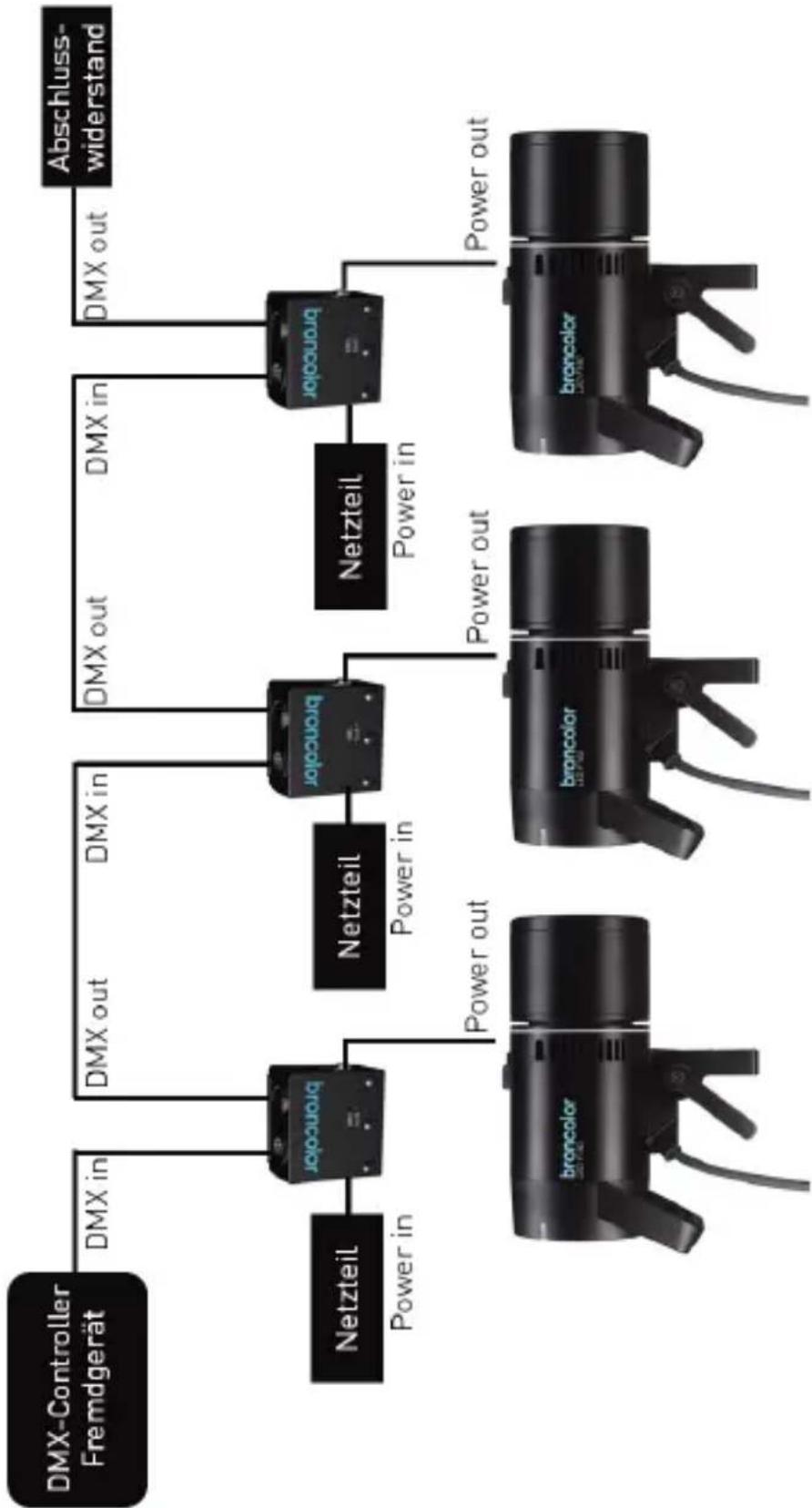

Für jede LED F160 Leuchte, die Sie mittels DMX steuern möchten, benötigen Sie eine DMX-Adapterbox und ein Netzteil. Verkabeln Sie die Geräte wie im Schema auf Seite 13 gezeigt. Den Netzstecker immer als letztes einstecken. Bitte beachten Sie, dass geeignete 5-polige DMX-Kabel benötigt werden.
Vorsicht: Am letzten DMX-Gerät in der DMX-Kette muss die DMX-Leitung durch einen Abschlusswiderstand (120 Ohm ± 5 %, min. 0.25 W) zwischen dem Data 1- und Data 1+ Pin abgeschlossen werden. Beachten Sie die Bedienungsanleitungen von Fremdherstellern.
Vorsicht: Die DMX-Adapterbox wurde ausschliesslich für die Verwendung in DMX512 Netzwerken, die durch eine DMX512 konforme DMX-Steuierung gesteuert werden, hergestellt.
Verlängerungskabel
Zwischen LED F160 Leuchte und DMX-Adapterbox soll kein Verlängerungskabel eingesetzt werden. Ebenfalls soll zwischen DMX-Adapterbox und Netzteil kein Verlängerungskabel eingesetzt werden. Wird eine Verlängerung benötigt, kann das "AC Netzkabel" verlängert werden.
de
Zustandsanzeige
| SYS (Systemstatus LED) | |
| LED aus: Gerät ist vom Strom getrennt | |
| Grüne LED: Gerät wird mit Strom versorgt | |
| Rote LED: Eine Gerätestörung liegt vor* | |
| DMX (DMX-Status LED) | |
| LED aus: Keine eingehenden DMX-Pakete | |
| LED gelb blinkend: | Eingehende DMX-Pakete |
* Eine Gerätestörung kann verschiedene Ursachen haben. Wenn die SYS Systemstatus LED einen Gerätefehler anzeigt, entfernen Sie das Netzteil (ziehen Sie zuerst den Netzstecker aus) und trennen Sie die LED F160 Leuchte und die DMX-Kabel.
VERWENDEN SIE KEINE DMX-ADAPTERBOX WEITER, DIE EINEN GERÄTEFEHLER ANZEIGT!
Bitte versuchen Sie nicht, das Gerät zu öffnen, um es selbst zu reparieren. Überlassen Sie die Instandhaltung und Reparaturen immer der bron-color Service-Stelle.
DMX Funktionalität mit Fremdgeräten
Über einen geeigneten DMX-Controller (Fremdgerät) können Sie die einzelnen Leuchten individuell ansteuern. Beachten Sie für die Definition der Startadresse die Bedienungsanleitung des DMX-Controllers. Wenn mehrere LED F160 Leuchten auf eine Adresse definiert werden, so arbeiten diese synchron.
Beachten Sie die Bedienungsanleitung der LED F160 Leuchte in Zusammenhang mit der Adresseingabe. Versichern Sie sich, dass diese Nummer mit der Konfiguration Ihres DMX-Controllers übereinstimmt.
Eine LED F160 Leuchte belegt immer 3 DMX-Kanäle:
| Kanal Wert Funktion Regelbereich* | |||
| 1 0...255 Leistung 0 % bis 100 % ** | |||
| 2 0...255 Farbtemperatur 2800 K bis 6800 K | |||
| 3 0...255 Grün / Magenta Korrektur -25 bis +25 *** | |||
* Bitte beachten Sie, dass jeder Funktionsbereich durch die LED F160 Leuchte definiert wird und nicht durch die DMX-Adapterbox gesteuert wird. Sehen Sie in der LED F160 Bedienungsanleitung den effektiven Bereich nach.
** Intensitätswerte unter dem Minimum der Leistungsstufe der LED F160 Leuchte bewirken das Ausschalten des Lichts (sehen Sie in der Bedienungsanleitung der LED F160 Leuchte den minimalen Dimmungswert nach).
*** Der Grün / Magenta Korrekturbereich kann je nach Farbtemperatur-Einstellung eingeschränkt sein (sehen Sie in der Bedienungsanleitung der LED F160 Leuchte die Begrenzungen nach). Beachten Sie, dass der Gesamtbereich durch die Werte 0...255 abgebildet wird und deshalb ein Wert von 128 einer Grün / Magenta Korrektur von 0 entspricht.
Im Falle eines Verlusts von Eingangsdaten oder einer unterbrochenen DMX-Verbindung werden die zuletzt erhaltenen Daten durch die LED F160 Leuchte aufrecht erhalten, solange diese mit Strom versorgt wird, d.h. solange die DMX-Adapterbox mit Strom versorgt wird. Zudem hört die DMX-Status LED auf zu blinken (DMX-Status LED ist ausgeschaltet).
Die DMX-Adapterbox unterstützt das Remote Device Management (RDM) gemäss ANSI E1.20 (2010). Bei der Verwendung eines RDM-fähigen DMX Controllers kann eine durch die DMX-Adapterbox verbundene LED F160 Leuchte aus der Ferne erkannt und konfiguriert werden.
HINWEIS: Der DMX-Controller und andere Ausrüstungen dazwischen, welche die DMX-Kommunikation weitergeben - wie z.B. Repeater und Verteiler - müssen auch RDM-konforme Geräte sein.
HINWEIS: Jede angeschlossene LED F160 Leuchte hat ihre eigene eindeutige ID, bestehend aus der ESTA Hersteller ID (für Bron Elektronik AG festgelegt auf 0x00B7) und eine eindeutige Geräte-ID. Dies ermöglicht, mehrere LED F160 Leuchten innerhalb eines DMX-Netzwerks zu identifizieren.
Die folgenden RDM Funktionen werden unterstützt:
| RDM Parameter ID | Discovery Command | Get Command | Set Command |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| DEVICE_INFO | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| SLOT_INFO | X | ||
| IDENTIFY_DEVICE | X | X | |
| MANUFACTURER_LABEL | X |
Die weitere Beschreibung der allgemeinen RDM Funktionen finden Sie in der Betriebsanleitung Ihres DMX-Controllers (Fremdgerät).
Technische Daten
| Gewicht: 108 g | |
| Abmessungen: 8.2 x 7.2 x 3.5 cm | |
| Betriebstemperatur: -20 °C bis +45 °C | |
| Power in: 4-polig XLR männlich * | |
| Power out: 4-polig XLR weiblich ** | |
| DMX in: 5-polig XLR männlich | |
| DMX out: 5-polig XLR weiblich | |
| Topologie: isolierter Empfänger | |
| Erweiterte Funktionalität: | EF1.0 Halbduplex DMX512 (RDM Funktionalität) |
| Gleichtakt-Spannungs-bereich: | +12 / -7 Vdc (Data +/- zu Data Link Common) |
| Isolationswiderstand: > 22 Mohm @ 42 Vdc (DMX zu Power in / out) | |
* 48 Vdc (nur das original LED F160 Netzteil anschliessen).
Stromverbrauch der DMX-Adapterbox: max. 1 W.
** 48 Vdc, max. 160 W (nur broncolor LED F160 Leuchten anschliessen).
Wartung & Reparaturen
Sollten Störungen auftreten, versuchen Sie bitte nicht, das Gerät zu öffnen, um es selbst zu reparieren. Überlassen Sie Wartung und Reparaturen stets den broncolor Service-Stellen.
Garantie
Wir gewähren eine Werksgarantie von 2 Jahren ab Kaufdatum (für den Erstbesitzer) für die DMX-Adapterbox.
Hinweis zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bitte fragen Sie bei der Gemeindeverwaltung oder unserem Vertriebspartner nach der zuständigen Entsorgungsstelle.
