BEDIENUNGSANLEITUNG RFS 2.2 Broncolor

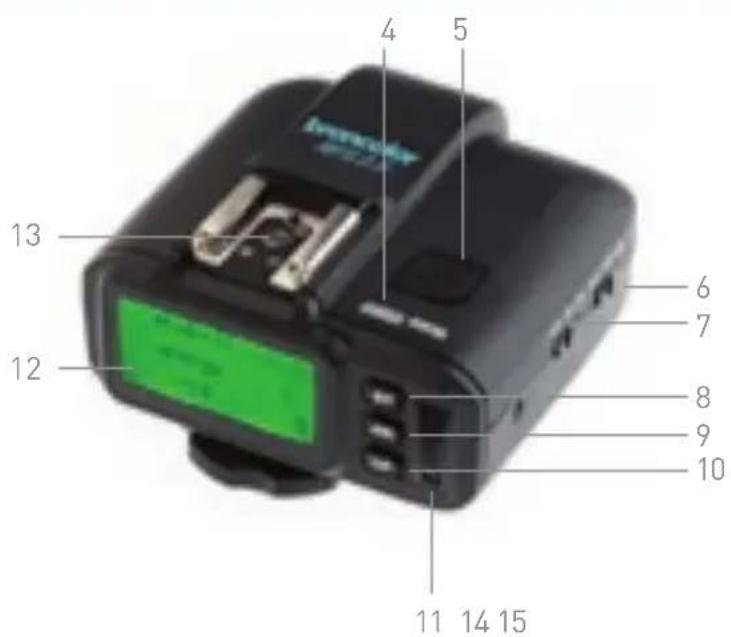

5 "test" Taste
6 Einstelllicht (ein/aus)
7 Hauptschalter (ein/aus)
8"ST" Taste (Studiokanal- Einstellung)
9 "HS" Taste (HS ein/aus und Einstellung) 13 Top Hot Shoe für Zubehör

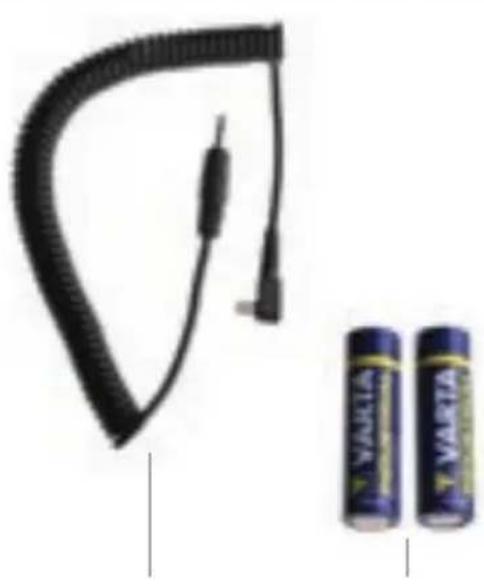

10"LP" Taste (Leuchtenkanal-Einstellung) 14 Synchron-Kabel zu Kamera
11 Drehrad (für verschiedene Einstellungen) 15 2 Batterien AA
12 Display
Es freut uns, dass Sie sich für einen unserer RFS 2.2 Transceiver entschieden haben. Bei sachgemässer Behandlung wird er Ihnen lange Jahre gute Dienste leisten. Bitte lesen Sie alle in dieser Bedienungsanleitung aufgeführten Informationen aufmerksam durch. Sie geben Ihnen wichtige Hinweise für den Gebrauch, die Sicherheit und die Wartung der Geräte. Bewahren Sie diese Gebrauchsanweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbenutzer weiter.
Mit dem Funksystem broncolor RFS 2.2 lassen sich broncolor Geräte auslösen oder fernsteuern, welche über ein eingebautes RFS 2 Interface verfügen. RFS 2.2 ist erhältlich in Varianten für Canon, Nikon, Sony und Fuji und optimiert für deren Betrieb. Der Einsatz mit anderen Kamera-Systemen ist nicht empfohlen.
Mit der zusätzlichen HS-Funktionalität lassen sich HS-kompatible broncolor Blitzgeräte mit den entsprechenden Kameras so auslösen, dass auch kürzeste Verschlusszeiten (bis 1/8000 s) verwendet werden können.
Der Transceiver kann in zwei Modi betrieben werden. Im Auslieferungszustand arbeitet der Transceiver als Sender.
1. RFS 2.2 TRANSCEIVER ALS SENDER
Der RFS 2.2 Transceiver dient der Fernbedienung respektive Blitzauslösung über Funk zu einem oder mehreren broncolor Generatoren oder Kompaktgeräten mit eingebautem RFS 2 Interface. Nicht mit RFS 2 Interface ausgestattete Generatoren / Kompaktgeräte können durch Anschluss einesRFS 2.2 Transceiver (als Empfänger) bedient werden (siehe Kapitel 10).
Alle Geräte mit eingebautem RFS 2 oder externem RFS 2.2 Empfänger sind untereinander kompatibel. Damit mehrere RFS 2 Geräte miteinander kommunizieren können, müssen diese auf die gleiche Studioadresse eingestellt werden. RFS 2 Geräte mit der gleichen Studioadresse können gleichzeitig ferngesteuert werden. Somit können dank unterschiedlichen Studioadressen mehrere Gerätegruppen unabhängig und störungsfrei voneinander betrieben werden.
Die Synchronisation des Blitzes erfolgt entweder über den Hot Shoe oder den Synchronkontakt der Kamera. Die Einsatzdistanz beträgt im Freien bis zu 50 m; in geschlossenen Räumen bis zu 30 m. Der Sender ist mit zwei AA Batterien ausgestattet.
Achtung: Obwohl dieses Funksystem die Wahl von bis zu 99 Studioadressen ermöglicht, wird die Anzahl der effektiv zur Verfügung stehenden Kanäle durch das angesteuerte RFS 2 Blitzgerät vorgegeben.
Weitergehende Instruktionen entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Blitzgerätes.
2. BEDIENUNG
Tasten
Das Gerät besitzt 3 Menü-Tasten, ein Drehrad, eine "test" Taste, zwei Schiebeschalter, je für das Einstelllicht sowie das Ein- und Ausschalten des Gerätes.
Tastendrucklänge
Ein kurzer Tastendruck ist kürzer als eine Sekunde, ein langer Tastendruck länger als eine Sekunde.
Übersicht Tastenbelegung:
| Taste Bedienung Ausgeführte Funktion Bemerkung | |||
| test KurzerTastendruck | Testblitz wird ausgelöst | ||
| test Langer Tasten-druck und Geräteinschalten | Gerät-Einstellungen(siehe Kapitel 7) | ||
| ST | KurzerTastendruck | Öffnen des Studio-Menüsund Bestätigung derEinstellung Studioenergie | Mit dem Drehrad wird dieStudioenergie eingestellt |
| ST | LangerTastendruck | Öffnen des Studio-Menüsund Bestätigung derEinstellung Studio | Mit dem Drehrad wird derStudiokanal ausgewählt |
| HS | KurzerTastendruck | Öffnen des HS-Menüsund Bestätigung derEinstellung | Mit dem Drehrad wirddie HS-Funktion ein- undausgeschaltet |
Taste Bedienung Ausgeführte Funktion Bemerkung
| HS | LangerTastendruck | Öffnen des HS-Menüs und Bestätigung der EinstellungHSMA(HS Manual Adjust) | Mit dem Drehrad kann der optimale Blitzauslösezeitpunkt manuell eingestellt werden |
| LP | KurzerTastendruck | Öffnen des Leuchten-Menüs und Bestätigung der EinstellungLeuchtenenergie | Mit dem Drehrad wird die Leuchtenenergie eingestellt |
| LP | Erneuter kurzerTastendruck | Wechseln desLeuchtenkanals | Mit dem Drehrad wird die Energie der angewählten Leuchte eingestellt |
| LP | LangerTastendruck | Öffnen des Leuchten-Menüs und Bestätigung der EinstellungAnzahlLeuchten | Mit dem Drehrad kann die maximale Anzahl an Leuchten pro Studio eingestellt werden |
| OFFON | Schieben Ein-/Ausschaltendes Gerätes | ||
| OFFON | Schieben Ein-/Ausschaltendes Einstelllichts | ||
Automatische Ausschaltung
Das Gerät geht nach 10 Minuten automatisch in den Energie-Sparmodus.
Drücken Sie irgendeine Taste, um das Gerät wieder zu aktivieren.
3. STUDIOADRESSE EINSTELLEN
Der Transceiver muss die gleiche Studioadresse wie die verwendeten Blitzgeräte besitzen. Stellen Sie zuerst die zu verwendende Studioadresse an den Blitzgeräten ein und synchronisieren Sie den RFS 2.2 Sender danach.
Um die Studioadresse (studio channel) einzustellen, gehen Sie bitte wie folgt vor:
1) Drücken Sie die "ST" Taste mittels langem Tastendruck, womit Sie in das Menü der Studio-Einstellung gelangen (studio channel).
2) Stellen Sie die Studioadresse mit dem Drehrad auf das gewünschte Studio ein (01 bis 99).
3) Speichern Sie die Einstellungen durch kurzen Tastendruck auf die "ST" Taste. Der Transceiver synchronisiert sich mit den Blitzgeräten.
4. LEUCHTENKANAL EINSTELLEN
Mit dem RFS 2.2 Transceiver haben Sie die Möglichkeit, die Energieregelung pro Kanal vorzunehmen sowie die Anzahl verwendeter Leuchten pro Studio festzulegen.
Um den Leuchtenkanal einzustellen, gehen Sie bitte wie folgt vor:
1) Drücken Sie die "LP" Taste kurz, um in das Menü der Leuchten-Einstellung zu gelangen.
2) Stellen Sie den Leuchtenkanal ein, indem Sie erneut (ggf. mehrmals) kurz auf die Taste "LP" drücken.
Um die Anzahl der verwendeten Leuchten einzustellen, gehen Sie bitte wie folgt vor:
1) Drücken Sie die "LP" Taste mittels langem Tastendruck, um in das Leuchten-Menü zu gelangen.
2) Stellen Sie die gewünschte Anzahl der im Studio verwendeten Leuchten mit dem Drehrad ein (01 bis 40).
3) Speichern Sie die Einstellung durch kurzen Tastendruck auf die „LP“ Taste.
5. ENERGIEREGELUNG
5.1 Vorbereitung
Langer Tastendruck auf die Taste "ST": Der Studiokanal kann mit dem Drehrad nach oben / unten eingestellt werden. Die Auswahl muss mit kurzem Tastendruck auf "ST" bestätigt werden.
Der Transceiver RFS 2.2 erlaubt die Energieverstellung aller RFS 2 Blitzgeräte, welche auf die gleiche Studioadresse eingestellt sind (im Menü "ST"), sowie die Leistungsverstellung der einzelnen Leuchtenkanäle (im Menü "LP"). Die Leistung kann in 1/10 Blenden und in ganzen Blenden verstellt werden.
5.2 Menü "ST"
Kurzer Tastendruck auf die Taste „ST“: Das Drehrad nach oben bzw. unten drehen, um die Gesamtenergie aller Geräte zu erhöhen bzw. reduzieren. Dies erfolgt in Schritten von 1/10 Blende. Die Auswahl muss mit kurzem Tastendruck auf "ST" bestätigt werden.
5.3 Menü "LP"
Kurzer Tastendruck auf die Taste „LP“: Das Drehrad nach oben bzw. unten drehen, um die Energie der ausgewählten Leuchte zu erhöhen bzw. reduzieren. Dies erfolgt in Schritten von 1/10 Blende. Die Auswahl muss mit kurzem Tastendruck auf "LP" bestätigt werden.
6. HS
6.1 Menü "HS"
Der HS-Modus ermöglicht den Einsatz von kurzen Verschlusszeiten (bis 1/8000 s) an der Kamera in Zusammenhang mit HS-kompatiblen Blitzgeräten.
Bedienung HS-Funktionalität
- kompatibler RFS 2.2 Sender an Kamera montieren
- RFS 2 / HS-kompatibles broncolor Blitzgerät einschalten
-RFS Funktion am Blitzgerät aktivieren - HS-Modus am RFS 2.2 aktivieren. Das Blitzgerät geht automatisch in HS-Modus
HS ein / aus:
Kurzer Tastendruck auf "HS": Drehrad nach oben/unten drehen. HS-Modus schaltet sich ein und aus. Die Auswahl muss mit kurzem Tastendruck auf "HS" bestätigt werden.
6.2 Menü "HSMA"
Wenn HS aktiviert ist, kann über das HSMA-Menü (HS Manual Adjust) die Belichtung auf Ihr verwendetes Kameramodell optimiert werden. Der HSMA-Modus dient zur Übersteuerung der automatisierten HS-Blitzauslösung. Hierbei wird die automatisch berechnete Auslösung aufgehoben.
Die Verzögerung des Blitzauslösesignals (HSMA) ist von der Kamera abhängig und somit unterschiedlich von Modell zu Modell. Der Sender ist ab Werk so eingestellt, um mit Ihrer Kamera optimal zu funktionieren. Sollten Sie jedoch einen schwarzen Balken auf Ihrem Bild feststellen, erfolgt die Blitzauslösung zu spät. Verwenden Sie HSMA, um die Auslöseverzögerung der Kamera anzupassen bis der schwarze Balken nicht mehr sichtbar ist.
Langer Tastendruck auf die "HS" Taste für HSMA (HS Manual Adjust): Drehrad nach oben/unten drehen: HSMA-Modus kann somit individuell eingestellt werden. Die Auswahl muss mit kurzem Tastendruck auf "HS" bestätigt werden.
7. GERÄT-EINSTELLUNGEN (c.fn)
Bedienung
- RFS 2.2 Gerät ausschalten (Hauptschalter auf "off" stellen)
- Taste "test" drücken und gleichzeitig RFS 2.2 Gerät einschalten (Hauptschalter auf "on" stellen)
- Drehrad drehen bis gewünschte Funktion erscheint
- Funktion mit Taste "LP" markieren (set)
– Eigenschaft mit Drehrad bestimmen - Auswahl mit Taste "LP" bestätigen (back)
Anzeige Funktion Auswahl Beschreibung
| c.fn-00 transceiver transmitter Sende-Modus | |||
| receiver Empfangs-Modus | |||
| c.fn-01 | PC sync output | input | Synchron-Anschluss als Ausgang oder Eingang auswählen.Wenn Gerät im Empfangs-Modus steht, wird PC Port automatisch als Ausgang eingestellt.Wenn Gerät im Sende-Modus steht, wird PC Port automatisch als Eingang eingestellt |
Anzeige Funktion Auswahl Beschreibung
| c.fn-02 top hotshoe single Beim Top Hot Shoe ist nur der mittlere Kontakt aktiviert | |
| multi Beim Top Hot Shoe sind sämtliche Kontakte für Bedienung mit Speedlites aktiviert | |
| c.fn-03 lcd 0–5 Helligkeit der Hintergrund- | |
| Beleuchtung ändern | |
| c.fn-04 firmware V 1.2 | Information betreffend Firmware-Version |
| (zum Beispiel) | |
| update Update-Funktion mit "HS" Taste starten. Gerät ausschalten. Micro-USB-Kabel für PC/Mac in Computer und RFS 2.2 Gerät einstecken. Prozedur an PC/Mac verfolgen | |
8. RESET
Reset des Gerätes
Um das Gerät in den Auslieferungszustand zurückzusetzen, halten Sie die
"test" Taste länger als vier Sekunden. Das Gerät wird danach zurückgesetzt.
9. KOMPATIBILITÄT
Sender Blitzgerät Bemerkung
| RFS 2.2 | RFS 2 | Volle Kompatibilität und HS-Modus möglich |
| RFS 2.1 RFS 2 Auslösung einzelner Leuchten und Einstelllichtregelung möglich | ||
| RFS 2 | RFS 2 | Mit RFS 2 ausgestattete Geräte: keine einzelne Leuchten ansteuerung und Einstelllicht regelung möglich |
10. RFS 2.2 TRANSCEIVER ALS EMPFÄNGER
Bei broncolor Generatoren, Kompaktgeräten und Fremdfabrikaten, die nicht für den Empfang von RFS 2 Daten ausgestattet sind, kann das Gerät als externer Empfänger verwendet werden.
Das Gerät wird bei Anschluss an einem Generator oder Kompaktgerät nicht automatisch auf Empfänger umgeschaltet.
Für die Umstellung vom Sende-Modus in den Empfangs-Modus bzw. umgekehrt gehen Sie bitte wie folgt vor:
1) Halten Sie die "test" Taste gedrückt und schalten Sie gleichzeitig das Gerät ein
2) Drücken Sie die "LP" Taste und wechseln Sie mit dem Drehrad in den Empfangs- (receiver) resp. Sende-Modus (transmitter)
3) Drücken Sie die "LP" Taste erneut, um die Wahl zu bestätigen und schalten Sie das Gerät aus
Nach erneutem Einschalten ist die Umschaltung vollzogen.
Im Empfangs-Modus (receiver) wird der PC Port automatisch als Ausgang konfiguriert. Verbinden Sie das Synchronkabel mit der "out" Buchse des RFS 2.2 Transceiver und dem Synchron-Anschluss am Blitzgerät.
11. TECHNISCHE DATEN
| Einstellbereich Studioadressen 1–99 | |
| Einstellbereich Leuchtenadressen 1–40 | |
| Funkfrequenzkanäle(automatisch geregelt) 40 | |
| Frequenz 2,4 | GHz |
| Übertragungszeit(Sender bis Empfänger) 0,425 ms | |
| Verschlusszeit Schlitzverschluss im | HS-Modus bis 1/8000 s |
| Blitzauslösung möglich über: > Integrierten Hot Shoe über Mittenkontakt> Seitlichen Synchron-Anschluss | |
| Einsatzdistanz im Freien | bis zu 50 m |
| Einsatzdistanz ingeschlossenen Räumen | bis zu 30 m |
| Antenne integriert | |
| Abmessungen (L×B×H) 72×75×52 mm | |
| Gewicht 100 g (inkl. Batterien) | |
Auslösung pro Sekunde 100
| Stromversorgung 2 | AA Batterien |
| Automatische Umschaltung in Energiespar-Modus nach 10 Minuten | |
| Typische Batterielebensdauer | ca. 8–12 Monate resp. 100'000 Blitze |
| Synchronspannung | 3V |
Bei Problemen und undefinierten Störungen des Betriebs von RFS 2.2 Geräten kann es sein, dass starke Frequenzeinstrahlung den Funkverkehr zwischen den Geräten stört. Suchen Sie in diesem Fall einen besseren Aufstellort für Ihre Geräte, um mögliche Frequenzstörungen durch Babyfone, Videobridges, Mikrowellen, schnurlose DECT Telefone, WLAN oder Bluetooth Geräte zu vermeiden oder verwenden Sie einen anderen Studiokanal.
Im Zuge der technischen Entwicklung bleiben Änderungen vorbehalten.
