BEDIENUNGSANLEITUNG LC85KDK6K SIEMENS

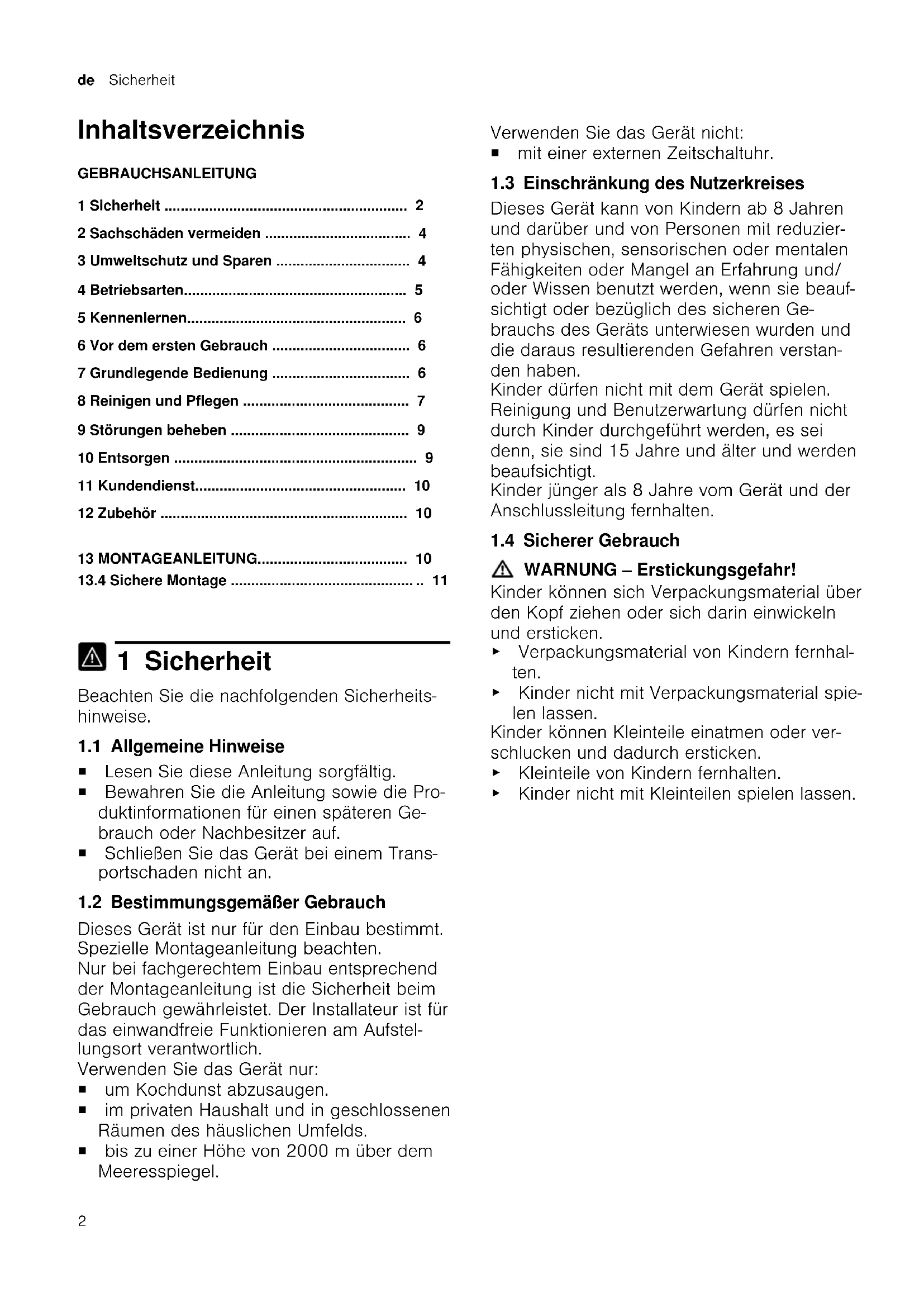

1 Sicherheit Beachten Sie die nachfolgenden Sicherheits- hinweise. 1.1 Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Pro- duktinformationen für einen späteren Ge- brauch oder Nachbesitzer auf. ¡ Schließen Sie das Gerät bei einem Trans- portschaden nicht an. 1.2 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstel- lungsort verantwortlich. Verwenden Sie das Gerät nur: ¡ um Kochdunst abzusaugen. ¡ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds. ¡ bis zu einer Höhe von 2000m über dem Meeresspiegel. Verwenden Sie das Gerät nicht: ¡ mit einer externen Zeitschaltuhr. 1.3 Einschränkung des Nutzerkreises Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzier- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan- den haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. 1.4 Sicherer Gebrauch WARNUNG‒Erstickungsgefahr! Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken. ▶ Verpackungsmaterial von Kindern fernhal- ten. ▶ Kinder nicht mit Verpackungsmaterial spie- len lassen. Kinder können Kleinteile einatmen oder ver- schlucken und dadurch ersticken. ▶ Kleinteile von Kindern fernhalten. ▶ Kinder nicht mit Kleinteilen spielen lassen.Sicherheit de

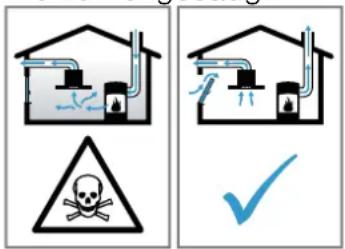

WARNUNG‒Vergiftungsgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohle- betriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungs- luft aus dem Aufstellraum und führen die Ab- gase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschal- teten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzo- gen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräu- me zurückgesaugt. ▶ Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver- wendet wird. ▶ Ein gefahrloser Betrieb ist nur dann mög- lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa(0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnun- gen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ- men kann. Ein Zuluft-/Abluftmauerkasten al- lein stellt die Einhaltung des Grenzwerts nicht sicher. ▶ Ziehen Sie in jedem Fall den Rat des zu- ständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die pas- sende Maßnahme zur Belüftung vorschlägt. ▶ Wird das Gerät ausschließlich im Umluftbe- trieb eingesetzt, ist der Betrieb ohne Ein- schränkung möglich. WARNUNG‒Brandgefahr! Die Fettablagerungen in den Fettfiltern können sich entzünden. ▶ Gerät nie ohne Fettfilter betreiben. ▶ Die Fettfilter regelmäßig reinigen. ▶ Nie in der Nähe des Geräts mit offenen Flammen arbeiten (z.B.flambieren). ▶ Gerät nur dann in der Nähe einer Feuerstät- te für feste Brennstoffe (z.B.Holz oder Kohle) installieren, wenn die Feuerstätte ei- ne geschlossene, nicht abnehmbare Abde- ckung hat. Es darf keinen Funkenflug ge- ben. Heißes Öl und Fett entzünden sich schnell. ▶ Heißes Öl und Fett ständig beaufsichtigen. ▶ Nie brennendes Öl oder Fett mit Wasser lö- schen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. Gaskochstellen ohne aufgesetztes Kochge- schirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann be- schädigt oder in Brand gesetzt werden. ▶ Gaskochstellen nur mit aufgesetztem Koch- geschirr betreiben. Bei gleichzeitigem Betrieb mehrerer Gaskoch- stellen entwickelt sich große Hitze. Ein dar- über angebrachtes Lüftungsgerät kann be- schädigt oder in Brand gesetzt werden. ▶ Gaskochstellen nur mit aufgesetztem Koch- geschirr betreiben. ▶ Die höchste Lüfterstufe einstellen. ▶ Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten be- treiben. Zwei Gaskochstellen entsprechen einem Großbrenner. ▶ Nie Großbrenner mit mehr als 5kW mit größter Flamme länger als 15Minuten be- treiben, z.B.Wok. WARNUNG‒Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. ▶ Nie die heißen Teile berühren. ▶ Kinder fernhalten. Das Gerät wird während des Betriebs heiß. ▶ Vor der Reinigung Gerät abkühlen lassen. WARNUNG‒Verletzungsgefahr! Bauteile innerhalb des Geräts können scharf- kantig sein. ▶ Geräteinnenraum vorsichtig reinigen. Auf dem Gerät abgestellte Gegenstände kön- nen herabfallen. ▶ Keine Gegenstände auf das Gerät stellen.de Sachschäden vermeiden

Veränderungen am elektrischen oder me- chanischen Aufbau sind gefährlich und kön- nen zu Fehlfunktionen führen. ▶ Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Verletzungsgefahr beim Öffnen und Schließen der Scharniere. ▶ Nicht in den beweglichen Bereich der Scharniere greifen. Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). ▶ Nicht länger als 100Sekunden direkt in die eingeschalteten LED-Leuchten schauen. WARNUNG‒Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Strom- schlag verursachen. ▶ Vor der Reinigung den Netzstecker ziehen oder Sicherung im Sicherungskasten aus- schalten. ▶ Keinen Dampfreiniger oder Hochdruckreini- ger verwenden, um das Gerät zu reinigen. WARNUNG‒Explosionsgefahr! Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Alumini- umteilen im Spülraum des Geschirrspülers können zu Explosionen führen. ▶ Nie stark ätz-alkalische oder stark säurehal- tige Reinigungsmittel verwenden. Insbeson- dere keine Reinigungsmittel aus dem Ge- werbebereich oder Industriebereich in Ver- bindung mit Aluminiumteilen, wie z.B. Fett- filter von Dunstabzugshauben, verwenden. WARNUNG‒Brandgefahr! Die Fettablagerungen in den Fettfiltern können sich entzünden. ▶ Die Fettfilter regelmäßig reinigen. WARNUNG‒Verletzungsgefahr! Unsachgemäße Reparaturen sind gefährlich. ▶ Nur geschultes Fachpersonal darf Repara- turen am Gerät durchführen. ▶ Wenn das Gerät defekt ist, den Kunden- dienst rufen.

• "Kundendienst", Seite10 WARNUNG‒Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Strom- schlag verursachen. ▶ Keine nassen Schwammtücher verwenden. Sachschäden vermeiden 2  Sachschäden vermeiden ACHTUNG! Kondenswasser kann zu Korrosionsschäden führen. ▶ Um Kondenswasserbildung zu vermeiden, das Ge- rät beim Kochen einschalten. Wenn Nässe in die Bedienelemente eindringt, können Schäden entstehen. ▶ Nie Bedienelemente mit einem nassen Tuch reini- gen. Falsche Reinigung beschädigt die Oberflächen. ▶ Reinigungshinweise beachten. ▶ Keine scharfen oder scheuernden Reinigungsmittel verwenden. ▶ Edelstahlflächen nur in Schliffrichtung reinigen. ▶ Nie Bedienelemente mit Edelstahlreiniger reinigen. Zurücklaufendes Kondenswasser kann das Gerät be- schädigen. ▶ Der Abluftkanal muss vom Gerät aus mit mindes- tens 1° Gefälle installiert sein. Wenn Sie Designelemente falsch beanspruchen, kön- nen diese abbrechen. ▶ Nicht an Designelementen ziehen. ▶ Keine Gegenstände auf Designelemente stellen oder an diese hängen. Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. ▶ Die Schutzfolie vor dem ersten Gebrauch von allen Geräteteilen entfernen. Wenn eine Lampe defekt ist, können die restlichen Lampen überlasten. ▶ Defekte Lampen austauschen. Lackierte Oberflächen sind empfindlich. ▶ Reinigungshinweise beachten.

• "Gerät reinigen", Seite7 ▶ Lackierte Oberflächen vor Verkratzungen schützen. Umweltschutz und Sparen 3  Umweltschutz und Sparen 3.1 Verpackung entsorgen Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten ent- sorgen.Betriebsarten de

3.2 Energie sparen Wenn Sie diese Hinweise beachten, verbraucht Ihr Ge- rät weniger Strom. Die Lüfterstufe an die Intensität der Kochdünste an- passen.

Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch. Die Intensivstufe nur bei Bedarf einsetzen. Bei intensiven Kochdünsten frühzeitig eine höhere Lüf- terstufe wählen.

Die Gerüche verteilen sich weniger im Raum. Die Beleuchtung ausschalten, wenn sie nicht mehr be- nötigt wird.

Wenn die Beleuchtung ausgeschaltet ist, ver- braucht sie keine Energie. Die Filter in den angegebenen Abständen reinigen oder wechseln.

Die Wirksamkeit der Filter bleibt erhalten. Den Kochdeckel aufsetzen.

Die Kochdünste und das Kondensat verringern sich. Die Zusatzfunktionen nur bei Bedarf nutzen.

Das Ausschalten von Zusatzfunktionen verringert den Stromverbrauch. Betriebsarten 4  Betriebsarten Sie können Ihr Gerät im Abluftbetrieb oder im Umluft- betrieb verwenden. Die Sättigungsanzeige muss passend zu der gewählten Betriebsart und den verwendeten Filtern eingestellt wer- den. 4.1 Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Die Luft darf nicht in einen Kamin abge- leitet werden, der für Abgase von Gerä- ten verwendet wird, die Gas oder ande- re Brennstoffe verbrennen (dies gilt nicht für Umluftgeräte). ¡ Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zu- stimmung des zuständigen Schorn- steinfegermeisters eingeholt werden. ¡ Wird die Abluft durch die Außen- wand geleitet, sollte ein Teleskop- Mauerkasten verwendet werden. 4.2 Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurück- geführt. Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauen. Die verschiedenen Möglich- keiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie unserem Ka- talog oder fragen Sie Ihren Fachhänd- ler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

• "Zubehör", Seite10de Kennenlernen

Kennenlernen 5  Kennenlernen 5.1 Bedienelemente Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Gerät einschalten oder ausschalten Lüfterstufe 1 einschalten. Lüfterstufe 2 einschalten. Lüfterstufe 3 einschalten. Intensivstufe Beleuchtung einschalten oder ausschalten. Vor dem ersten Gebrauch 6  Vor dem ersten Gebrauch Nehmen Sie die Einstellungen für die erste Inbetrieb- nahme vor. Reinigen Sie das Gerät und das Zubehör. 6.1 Betriebsart einstellen Ihr Gerät ist standardmäßig auf Abluftbetrieb einge- stellt. Hinweis:Für den Gebrauch im Umluftbetrieb benötigen Sie weiteres Zubehör. Sättigungsanzeige einstellen Die Sättigungsanzeige muss je nach verwendetem Fil- ter eingestellt werden. Hinweis:Die Sättigungsanzeige für den Fettfilter ist standardmäßig eingestellt. Für den Gebrauch im Um- luftbetrieb müssen Sie zusätzlich die Sättigungsanzeige für den Geruchsfilter aktivieren. Voraussetzung:Das Gerät ist ausgeschaltet.

und gleichzeitig für 3Sekunden gedrückt halten. a Zuerst leuchtet kurz auf, dann leuchten und gleichzeitig kurz auf. a Die Sättigungsanzeige für den Geruchsfilter ist akti- viert. Grundlegende Bedienung 7  Grundlegende Bedienung 7.1 Gerät einschalten

drücken. a Das Gerät ist für eine Minute aktiviert. 7.2 Lüfterstufe einstellen

, oder drücken, um die Lüfterstufe einzustellen. 7.3 Gerät ausschalten

zweimal drücken. 7.4 Intensivstufe einschalten Wenn sich besonders starker Geruch oder Dunst entwi- ckelt, können Sie die Intensivstufe verwenden.

drücken. a Das Gerät schaltet nach ca.6Minuten automatisch in den vorherigen Zustand. 7.5 Intensivstufe ausschalten

drücken oder eine andere Lüfterstufe einstellen. a Die Intensivstufe wird vorzeitig beendet. 7.6 Beleuchtung einschalten Die Beleuchtung können Sie unabhängig von der Lüf- tung einschalten und ausschalten.

drücken. 7.7 Beleuchtung ausschalten

drücken. 7.8 Sättigungsanzeige Die Sättigungsanzeige informiert Sie darüber, wenn Sie den Fettfilter reinigen müssen und wenn Sie den Ge- ruchsfilter wechseln müssen. ¡ Wenn der Fettfilter gereinigt werden muss, blinkt . ¡ Wenn der Geruchsfilter gewechselt werden muss, blinkt .Reinigen und Pflegen de

Nach der Reinigung des Fettfilters und/oder dem Wechsel des Geruchsfilters sollten Sie die Sättigungs- anzeige zurücksetzen. Sättigungsanzeige zurücksetzen Voraussetzung:Das Gerät ist eingeschaltet.

für ca. 3Sekunden gedrückt halten. a Die Sättigungsanzeige wird zurückgesetzt. a Das Blinken von oder erlischt. Reinigen und Pflegen 8  Reinigen und Pflegen Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig. 8.1 Reinigungsmittel Geeignete Reinigungsmittel erhalten Sie beim Kunden- dienst oder im Online-Shop. ACHTUNG! Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen. ▶ Keine scharfen oder scheuernden Reinigungsmittel verwenden. ▶ Keine stark alkoholhaltigen Reinigungsmittel ver- wenden. ▶ Keine harten Scheuerkissen oder Putzschwämme verwenden. ▶ Glasreiniger, Glasschaber oder Edelstahl-Pflegemit- tel nur verwenden, wenn diese in der Reinigungsan- leitung zu dem entsprechenden Teil empfohlen wer- den. ▶ Schwammtücher vor Gebrauch gründlich auswa- schen. 8.2 Gerät reinigen Reinigen Sie das Gerät wie vorgegeben, damit die un- terschiedlichen Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden. WARNUNG‒Explosionsgefahr! Stark ätz-alkalische oder stark säurehaltige Reinigungs- mittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspülers können zu Explosionen führen. ▶ Nie stark ätz-alkalische oder stark säurehaltige Rei- nigungsmittel verwenden. Insbesondere keine Reini- gungsmittel aus dem Gewerbebereich oder Indus- triebereich in Verbindung mit Aluminiumteilen, wie z.B. Fettfilter von Dunstabzugshauben, verwenden. WARNUNG‒Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag ver- ursachen. ▶ Vor der Reinigung den Netzstecker ziehen oder Si- cherung im Sicherungskasten ausschalten. ▶ Keinen Dampfreiniger oder Hochdruckreiniger ver- wenden, um das Gerät zu reinigen. WARNUNG‒Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß. ▶ Vor der Reinigung Gerät abkühlen lassen. WARNUNG‒Verletzungsgefahr! Bauteile innerhalb des Geräts können scharfkantig sein. ▶ Geräteinnenraum vorsichtig reinigen.

Die Informationen zu den Reinigungsmitteln beach- ten.

Je nach Oberfläche wie folgt reinigen: ‒ Edelstahlflächen mit einem Schwammtuch und heißer Spüllauge in Schliffrichtung reinigen. ‒ Lackierte Oberflächen mit einem Schwammtuch und heißer Spüllauge reinigen. ‒ Aluminium mit einem weichen Tuch und Glasrei- niger reinigen. ‒ Kunststoff mit einem weichen Tuch und Glasreini- ger reinigen. ‒ Glas mit einem weichen Tuch und Glasreiniger reinigen.

Mit einem weichen Tuch nachtrocknen.

Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kunden- dienst oder im Online-Shop. 8.3 Bedienelemente reinigen WARNUNG‒Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag ver- ursachen. ▶ Keine nassen Schwammtücher verwenden.

Die Informationen zu den Reinigungsmitteln beach- ten.

Mit einem feuchten Schwammtuch und heißer Spül- lauge reinigen.

Mit einem weichen Tuch nachtrocknen.de Reinigen und Pflegen

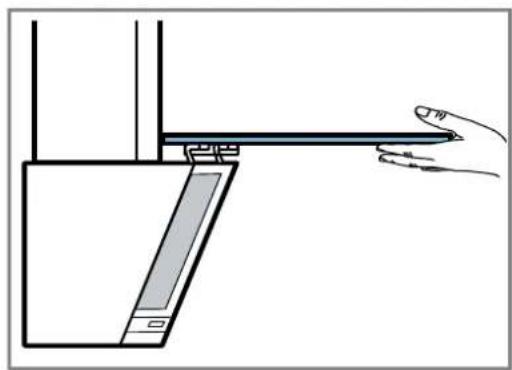

8.4 Glasklappe öffnen

Die Glasklappe am unteren Rand anfassen und nach oben ziehen. 8.5 Fettfilter ausbauen

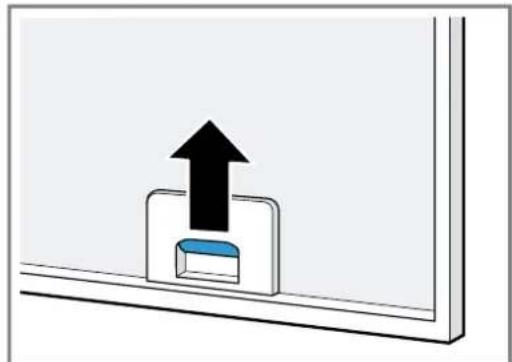

ACHTUNG! Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen. ▶ Mit einer Hand unter den Fettfilter fassen. Die Verriegelungen an den Fettfiltern öffnen.

Die Fettfilter aus den Halterungen nehmen. Um heruntertropfendes Fett zu vermeiden, die Fettfil- ter waagerecht halten. 8.6 Fettfilter von Hand reinigen Die Fettfilter filtern das Fett aus dem Küchendunst. Re- gelmäßig gereinigte Fettfilter gewährleisten einen ho- hen Fettabscheidegrad. Wir empfehlen, die Fettfilter al- le 2 Monate zu reinigen. WARNUNG‒Brandgefahr! Die Fettablagerungen in den Fettfiltern können sich ent- zünden. ▶ Die Fettfilter regelmäßig reinigen. Voraussetzung:Die Fettfilter sind ausgebaut.

• "Fettfilter ausbauen", Seite8

Die Informationen zu den Reinigungsmitteln beach- ten.

Die Fettfilter in heißer Spüllauge einweichen. Bei hartnäckigem Schmutz einen Fettlöser verwen- den. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.

Die Fettfilter mit einer Bürste reinigen.

Die Fettfilter gründlich ausspülen.

Die Fettfilter abtropfen lassen. 8.7 Fettfilter im Geschirrspüler reinigen Die Fettfilter filtern das Fett aus dem Küchendunst. Re- gelmäßig gereinigte Fettfilter gewährleisten einen ho- hen Fettabscheidegrad. Wir empfehlen, die Fettfilter al- le 2 Monate zu reinigen. WARNUNG‒Brandgefahr! Die Fettablagerungen in den Fettfiltern können sich ent- zünden. ▶ Die Fettfilter regelmäßig reinigen. ACHTUNG! Die Fettfilter können durch Einklemmen im Geschirr- spüler beschädigt werden. ▶ Die Fettfilter nicht einklemmen. Hinweis:Bei der Reinigung des Fettfilters im Geschirr- spüler können leichte Verfärbungen auftreten. Die Ver- färbungen haben keinen Einfluss auf die Funktion der Fettfilter. Voraussetzung:Die Fettfilter sind ausgebaut.

• "Fettfilter ausbauen", Seite8

Die Informationen zu den Reinigungsmitteln beach- ten.

Die Fettfilter locker in den Geschirrspüler stellen. Stark verschmutzte Fettfilter nicht mit Geschirr reini- gen. Bei hartnäckigem Schmutz einen Fettlöser verwen- den. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.

Den Geschirrspüler starten. Bei der Temperatureinstellung maximal70°C wäh- len.

Die Fettfilter abtropfen lassen. 8.8 Fettfilter einbauen ACHTUNG! Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen. ▶ Mit einer Hand unter den Fettfilter fassen.

Die Fettfilter einsetzen.

Die Fettfilter nach oben klappen und die Verriege- lungen einrasten.

Sicherstellen, dass die Verriegelungen einrasten. 8.9 Geruchsfilter für Umluftbetrieb Geruchsfilter binden die Geruchsstoffe im Umluftbe- trieb. Regelmäßig gewechselte Geruchsfilter gewähr- leisten einen hohen Geruchsabscheidegrad.Störungen beheben de

Der Geruchsfilter muss bei normalem Betrieb, ca.ei- neStunde täglich, alle 3Monate ausgetauscht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden. Geruchsfilter erhalten Sie beim Kundendienst oder im Online-Shop. Verwenden Sie nur Original-Geruchsfilter.

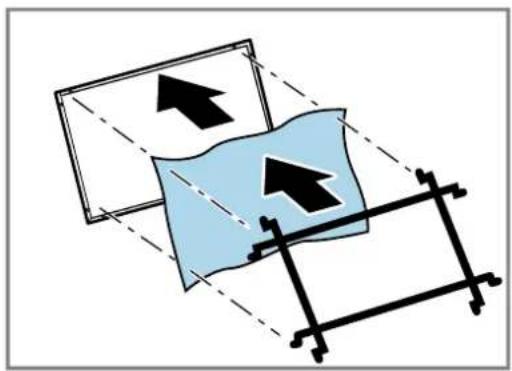

• "Zubehör", Seite10 Geruchsfilter einbauen

Den Fettfilter ausbauen.

Den Geruchsfilter auf die Rückseite des Fettfilters le- gen.

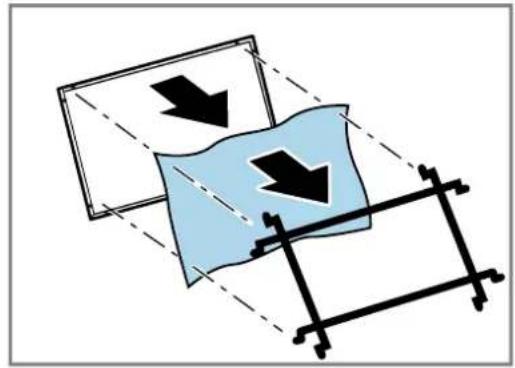

Den Geruchsfilter mit dem Gitter an den äußeren Lö- chern fixieren. Geruchsfilter ausbauen

Den Fettfilter ausbauen.

Das Gitter und den Geruchsfilter entfernen. Störungen beheben 9  Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbe- hebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten. WARNUNG‒Verletzungsgefahr! Unsachgemäße Reparaturen sind gefährlich. ▶ Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶ Wenn das Gerät defekt ist, den Kundendienst rufen. 9.1 Funktionsstörungen Störung Ursache und Störungsbehebung Gerät funktioniert nicht. Netzstecker der Netzanschlussleitung ist nicht eingesteckt.

Schließen Sie das Gerät am Stromnetz an. Sicherung im Sicherungskasten hat ausgelöst.

Prüfen Sie die Sicherung im Sicherungskasten. Stromversorgung ist ausgefallen.

Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren. LED-Beleuchtung funktioniert nicht. LED-Lampe ist defekt.

• "Defekte LED-Leuchten wechseln", Seite9 9.2 Defekte LED-Leuchten wechseln

Defekte LED-Leuchten dürfen nur durch den Herstel- ler, seinen Kundendienst oder einer konzessionier- ten Fachkraft (Elektroinstallateur) gewechselt wer- den. Entsorgen 10  Entsorgen 10.1 Altgerät entsorgen Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen.de Kundendienst Informationen über aktuelle Entsorgungswege erhal-ten Sie bei Ihrem Fachhändler sowie Ihrer Gemein-de- oder Stadtverwaltung.Dieses Gerät ist entsprechend dereuropäischen Richtlinie 2012/19/EUüber Elektro- und Elektronikaltgeräte(waste electrical and electronic equip-ment – WEEE) gekennzeichnet.Die Richtlinie gibt den Rahmen für ei-ne EU-weit gültige Rücknahme undVerwertung der Altgeräte vor.Kundendienst 11  Kundendienst Detaillierte Informationen über die Garantiedauer unddie Garantiebedingungen in Ihrem Land erhalten Siebei unserem Kundendienst, Ihrem Händler oder auf un-serer Website.Wenn Sie den Kundendienst kontaktieren, benötigenSie die Erzeugnisnummer (E-Nr.) und die Fertigungs-nummer (FD) Ihres Geräts.Die Kontaktdaten des Kundendiensts finden Sie im bei-liegenden Kundendienstverzeichnis oder auf unsererWebsite. 11.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) Die Erzeugnisnummer (E-Nr.) und die Fertigungsnum-mer (FD) finden Sie auf dem Typenschild des Geräts.Das Typenschild befindet sich je nach Modell:¡ im Innenraum des Geräts (dazu die Fettfilter aus-bauen).¡ auf der Oberseite des Geräts.Um Ihre Gerätedaten und die Kundendienst-Telefon-nummer schnell wiederzufinden, können Sie die Datennotieren.Zubehör 12  Zubehör Zubehör können Sie beim Kundendienst, im Fachhan-del oder im Internet kaufen. Verwenden Sie nur Origi-nalzubehör, da dieses genau auf Ihr Gerät abgestimmt ist. Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-mer die genaue Bezeichnung (E-Nr.) Ihres Geräts an.→Seite10Welches Zubehör für Ihr Gerät verfügbar ist, erfahrenSie in unserem Katalog, im Online-Shop oder beimKundendienst.siemens-home.bsh-group.comZubehör BestellnummerStandard Geruchsfilter LZ11GKA13Standard Umluftset LZ11GKU13Montageanleitung 13  Montageanleitung Beachten Sie diese Informationen bei der Montage desGeräts. 13.1 Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf Trans-portschäden und die Vollständigkeit der Lieferung. ø8 x 40

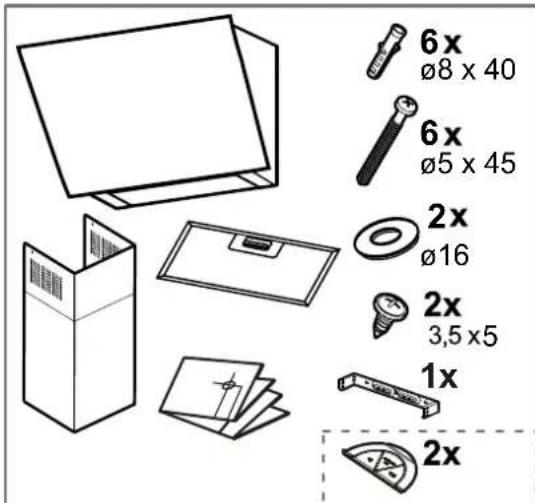

ø16 1xMontageanleitung de

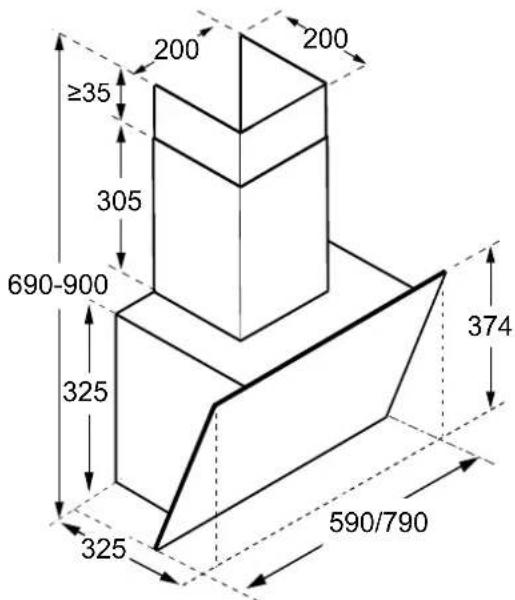

13.2 Gerätemaße Hier finden Sie die Maße des Geräts.

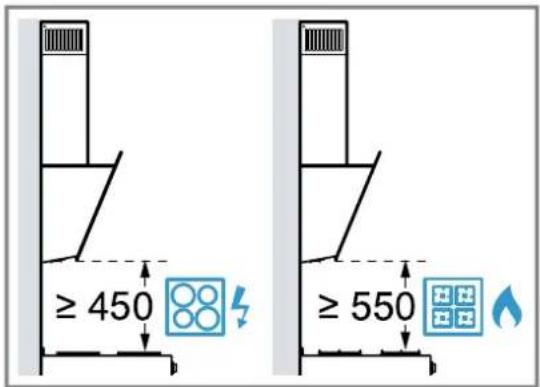

690-900 ≥35 13.3 Sicherheitsabstände Beachten Sie die Sicherheitsabstände des Geräts.  13.4 Sichere Montage Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. WARNUNG‒Vergiftungsgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohle- betriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungs- luft aus dem Aufstellraum und führen die Ab- gase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschal- teten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzo- gen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräu- me zurückgesaugt. ▶ Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver- wendet wird. ▶ Ein gefahrloser Betrieb ist nur dann mög- lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa(0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnun- gen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ- men kann. Ein Zuluft-/Abluftmauerkasten al- lein stellt die Einhaltung des Grenzwerts nicht sicher. ▶ Ziehen Sie in jedem Fall den Rat des zu- ständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die pas- sende Maßnahme zur Belüftung vorschlägt. ▶ Wird das Gerät ausschließlich im Umluftbe- trieb eingesetzt, ist der Betrieb ohne Ein- schränkung möglich. Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. ▶ Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunst- abzugshaube mit einer geeigneten Sicher- heitsschaltung versehen werden.de Montageanleitung

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. ▶ Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist. ▶ Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient. ▶ Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zu- ständigen Schornsteinfegermeisters einge- holt werden. WARNUNG‒Erstickungsgefahr! Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken. ▶ Verpackungsmaterial von Kindern fernhal- ten. ▶ Kinder nicht mit Verpackungsmaterial spie- len lassen. WARNUNG‒Brandgefahr! Die Fettablagerungen im Fettfilter können sich entzünden. ▶ In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). ▶ Gerät nur dann in der Nähe einer Feuerstät- te für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlosse- ne, nicht abnehmbare Abdeckung vorhan- den ist. Es darf keinen Funkenflug geben. ▶ Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hit- zestau zu vermeiden. ▶ Beachten Sie die Angaben zu Ihren Koch- geräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Ab- stand vorgeben, immer den größeren Ab- stand berücksichtigen. Werden Gaskoch- stellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Ab- stand. ▶ Das Gerät nur an einer Seite direkt neben einem Hochschrank, einem Oberschrank oder einer Wand installieren. Der Abstand zum Hochschrank, einem Oberschrank oder zur Wand muss mind. 50mm betra- gen. WARNUNG‒Verletzungsgefahr! Bauteile innerhalb des Geräts können scharf- kantig sein. ▶ Schutzhandschuhe tragen. Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. ▶ Alle Befestigungselemente müssen fest und sicher montiert werden. Verletzungsgefahr durch Glassplitter. ▶ Die Filterabdeckung vor Stößen schützen. ▶ Die Filterabdeckung nicht fallen lassen. ▶ Bei der Montage eine Schutzbrille tragen. Das Gerät ist schwer. ▶ Zum Bewegen des Gerätes sind 2 Perso- nen erforderlich. ▶ Nur geeignete Hilfsmittel verwenden. Das Gerät ist schwer. ▶ Das Gerät darf nicht direkt in die Gipskar- tonplatten oder ähnliche Leichtbaustoffe montiert werden. ▶ Für die ordnungsgemäße Montage, ein aus- reichend stabiles, an die baulichen Gege- benheiten und das Gerätegewicht ange- passtes Material verwenden. Veränderungen am elektrischen oder me- chanischen Aufbau sind gefährlich und kön- nen zu Fehlfunktionen führen. ▶ Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Verletzungsgefahr beim Öffnen und Schließen der Scharniere. ▶ Nicht in den beweglichen Bereich der Scharniere greifen. WARNUNG‒Stromschlaggefahr! Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen. ▶ Das Anschlusskabel nicht knicken oder ein- klemmen. Unsachgemäße Installationen sind gefährlich. ▶ Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betrei- ben. ▶ Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. ▶ Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig in- stalliert sein. ▶ Nie das Gerät über eine externe Schaltvor- richtung versorgen, z.B. Zeitschaltuhr oder Fernsteuerung.Montageanleitung de

▶ Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. ▶ Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht einge- klemmt oder beschädigt wird. 13.5 Hinweise zum elektrischen Anschluss Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise. WARNUNG‒Stromschlaggefahr! Die Trennung des Geräts vom Stromnetz muss jeder- zeit möglich sein. Das Gerät darf nur an eine vor- schriftsmäßig installierte Schutzkontakt-Steckdose an- geschlossen werden. ▶ Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. ▶ Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrich- tung nach den Bedingungen der Überspannungska- tegorie III und nach den Errichtungsbestimmungen eingebaut werden. ▶ Nur eine Elektrofachkraft darf die festverlegte elektri- sche Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Strom- kreis der Geräteversorgung zu installieren. Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen. ▶ Das Anschlusskabel nicht knicken oder einklem- men. ¡ Die Anschlussdaten dem Typenschild entnehmen.

• Seite10 ¡ Die Anschlussleitung ist ca.1,30m lang. ¡ Dieses Gerät entspricht den EG-Funkentstörbestim- mungen. ¡ Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden. ¡ Das Gerät während der Montage nicht an Strom an- schließen. ¡ Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist. 13.6 Hinweise zur Einbausituation ¡ Dieses Gerät an der Küchenwand montieren. ¡ Für die Montage zusätzlicher Sonderzubehörteile die dort beiliegende Montageanleitung beachten. ¡ Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen. ¡ Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren. 13.7 Hinweise zur Abluftleitung Der Hersteller des Geräts übernimmt keine Gewährleis- tung für Beanstandungen, die auf die Rohrstrecke zu- rückzuführen sind. ¡ Ein kurzes, geradliniges Abluftrohr mit einem mög- lichst großen Rohrdurchmesser verwenden. ¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei- ne Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch. ¡ Ein Abluftrohr aus nicht brennbarem Material ver- wenden. ¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft- rohr vom Gerät aus mit 1° Gefälle montieren. Flachkanäle Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht: ¡ Durchmesser 150mm entspricht ca.177cm². ¡ Durchmesser 120mm entspricht ca.113cm². ¡ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen. ¡ Keine Flachkanäle mit scharfen Umlenkungen ver- wenden. Rundrohre Rundrohre mit einem Innendurchmesser von 150mm (empfohlen) oder mindestens 120mm verwenden. 13.8 Hinweise zum Abluftbetrieb Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden. Hinweise ¡ Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden. ¡ Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden. 13.9 Hinweise zum Umluftbetrieb Das Gerät darf nur im fest installierten Zustand und mit angeschlossener Verrohrung betrieben werden. 13.10 Allgemeine Hinweise Beachten Sie diese allgemeinen Hinweise bei der In- stallation. ¡ Für die Installation müssen die aktuell gültigen Bau- vorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden. ¡ Bei der Ableitung von Abluft müssen die behördli- chen und gesetzlichen Vorschriften, wie z.B. die Landesbauverordnung, beachtet werden. ¡ Um das Gerät im Servicefall ungehindert zu errei- chen, einen leicht zugänglichen Montageort wählen. ¡ Die Oberflächen des Geräts sind empfindlich. Bei der Montage Beschädigungen vermeiden. 13.11 Montage Wand prüfen

Die Wand prüfen, ob sie senkrecht und ausreichend tragfähig ist. Das maximale Gewicht des Geräts beträgt 12kg.de Montageanleitung

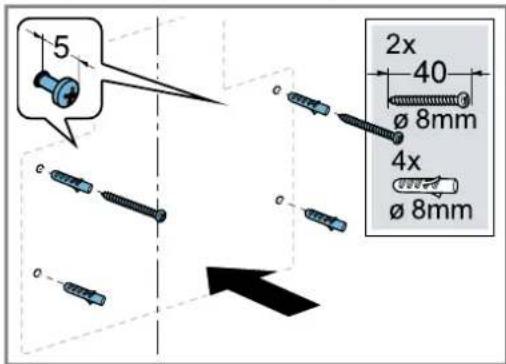

Die Bohrlochtiefe entsprechend der Schraubenlänge bohren. Die Dübel müssen einen festen Halt haben. Die beiliegenden Schrauben und Dübel sind zum Befestigen des Geräts an folgenden Wänden geeig- net: Massives Mauerwerk, Porenbeton, Poroton- Mauerziegel. Wand vorbereiten

Sicherstellen, dass sich im Bereich der Bohrungen keine Stromleitungen, Gasrohre oder Wasserrohre befinden.

Um Beschädigungen zu vermeiden, das Kochfeld abdecken.

Von der Decke bis zur Unterkante des Geräts eine senkrechte Mittellinie an die Wand zeichnen.

Die Bohrschablone dem Beipack entnehmen.

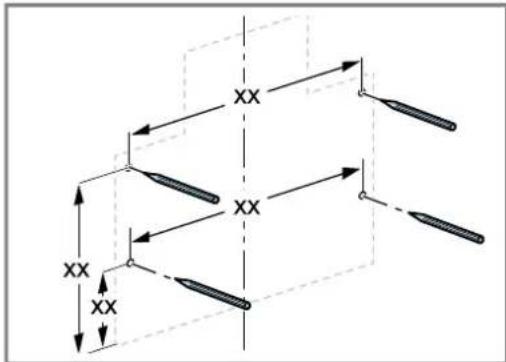

Mithilfe der Bohrschablone die Positionen für die Befestigungsschrauben ausmessen und anzeich- nen. Die Geräteunterkante ist identisch mit der Unterkan- te der Bohrschablone.

Die Dübel wandbündig einsetzen.

Die Schrauben für die Geräteaufhängung anschrau- ben, jedoch nicht vollständig einschrauben.

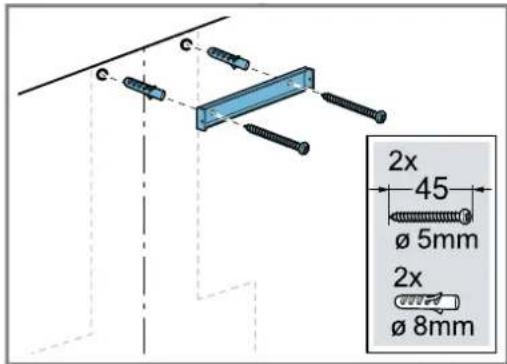

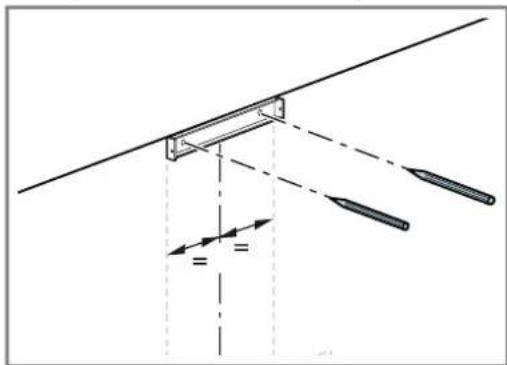

Den Haltewinkel für die Kaminverblendung decken- bündig an der Mittellinie anlegen. Die Bohrlöcher für die Befestigungsschrauben aus- messen und anzeichnen.

Die Dübel wandbündig einsetzen.

Den Haltewinkel für die Kaminverblendung an- schrauben. Gerät vorbereiten

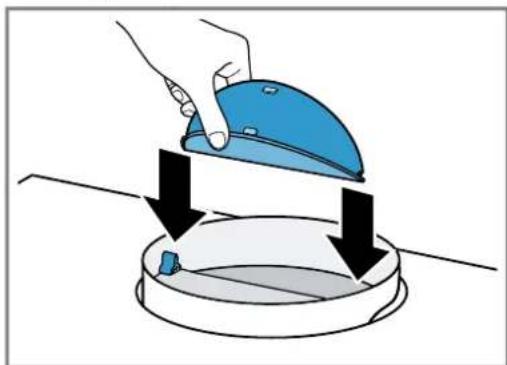

Bei Inbetriebnahme in Abluft bei Bedarf die Rück- stauklappe montieren. Gerät montieren WARNUNG‒Verletzungsgefahr! Bauteile innerhalb des Geräts können scharfkantig sein. ▶ Schutzhandschuhe tragen. ACHTUNG! Wenn die Glasklappe zu weit geöffnet wird und die Scharniere überdehnen, können Schäden am Gerät entstehen. ▶ Die Glasklappe nicht über den Anschlag hinweg nach oben drücken. ▶ Die Scharniere nicht überdehnen.Montageanleitung de

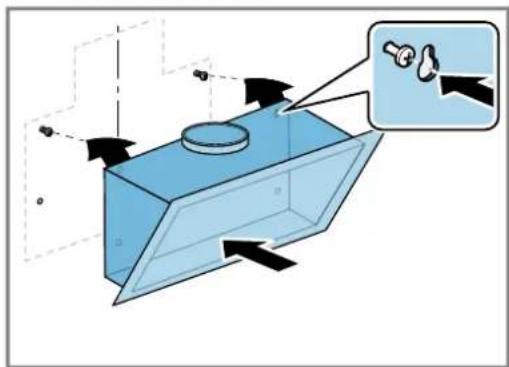

Das Gerät einhängen.

Die Glasklappe öffnen.

Das Gerät mit Schrauben waagerecht ausrichten und festschrauben.

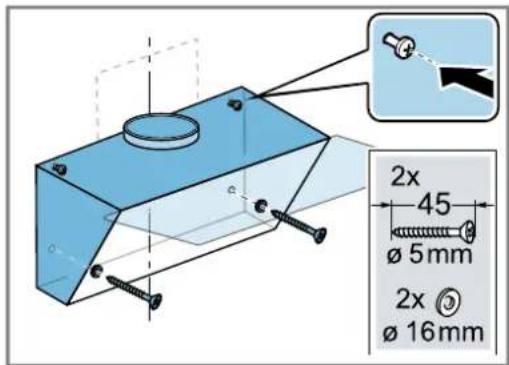

Die 2 zusätzlichen Sicherheitsschrauben anbringen und festschrauben.

Den Fettfilter einsetzen. Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

Die Glasklappe schließen. Verrohrung Umluftmodus ¡ Wenn Sie das Gerät im Umluftmodus betreiben, be- achten Sie bitte die Hinweise des Umluftsonderzu- behörs. ¡ Wir empfehlen die Verrohrung mit einem Abluftrohr Ø150mm. ¡ Wenn der Durchmesser der Verrohrung unter 150mm liegt, benötigen Sie einen separat erhältli- chen Reduzierstutzen. Hinweis:Wenn Sie ein Aluminiumrohr verwenden, den Anschlussbereich vorher glätten. Abluftverbindung herstellen (Abluftrohr Ø 150mm)

Das Abluftrohr am Luftstutzen befestigen.

Die Verbindung zur Abluftöffnung herstellen.

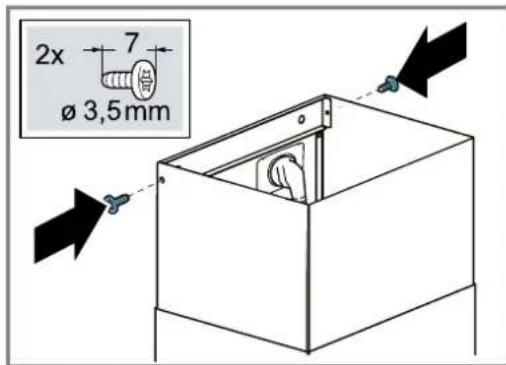

Die Verbindungsstellen abdichten. Kaminverblendung montieren WARNUNG‒Verletzungsgefahr! Bauteile innerhalb des Geräts können scharfkantig sein. ▶ Schutzhandschuhe tragen. Hinweis:Beim Umluftbetrieb muss vor der Montage der Kaminverblendung zuerst die Umluftweiche mon- tiert werden. Informationen zur Montage der Umluftwei- che finden Sie in der Montageanleitung des Zubehörs.

Die Kaminverblendung seitlich am Haltewinkel an- schrauben. Gerät demontieren

Die Kaminverblendung entfernen.

Das Gerät vom Stromnetz trennen.

Das Abluftrohr lösen.

Den Fettfilter entnehmen. Den Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

Die Schrauben für die Geräteaufhängung leicht aber nicht vollständig lösen.

Den Haltewinkel für die Kaminverblendung lösen.en Safety
