BBH 920 - Hammer Bavaria by Einhell - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrhammer
Marke	Bavaria by Einhell
Modell	BBH 920
Spannung	230 V - 50 Hz
Leerlaufdrehzahl	0 - 980 U/min
Schlagzahl	0 - 5185 min⁻¹
Bohrleistung (Beton/Stein)	26 mm
Gewicht	3,5 kg
Vibrationsniveau	6,13 m/s²
Schalldruckpegel	93 dB(A)
Schallleistungspegel	104 dB(A)
Schutzklasse	II
Hauptfunktionen	Bohren, Schlagbohren, Meißeln
Drehzahlregulierung	Elektronischer Drehzahlregler
Drehrichtung	Rechts-/Linkslauf
Werkzeugaufnahme	SDS-plus
Zusatzhandgriff	Ja, verstellbar
Tiefenanschlag	Ja, verstellbar
Sicherheit	Gehör- und Augenschutz tragen; verdeckte Leitungen überprüfen
Wartung	Lüftungsschlitze mit Druckluft (max. 3 bar) reinigen; Kohlebürsten regelmäßig überprüfen
Garantie	2 Jahre (gesetzliche Garantie)

Häufig gestellte Fragen - BBH 920 Bavaria by Einhell

Wie wechselt man das Werkzeug?

Ziehen Sie die Verriegelungshülse nach hinten, halten Sie sie fest und schieben Sie das Werkzeug unter Drehen in die Werkzeugaufnahme bis zum Anschlag. Das Werkzeug verriegelt automatisch. Zum Entfernen ziehen Sie die Verriegelungshülse nach hinten und ziehen das Werkzeug heraus.

Wie stellt man den Tiefenanschlag ein?

Lösen Sie die Flügelschraube am Zusatzhandgriff, führen Sie die Tiefenanschlagstange in die Öffnung des Handgriffs ein, stellen Sie die gewünschte Tiefe ein und ziehen Sie die Schraube wieder fest.

Welche Schutzausrüstung ist bei der Verwendung zu tragen?

Tragen Sie Gehörschutz und Augenschutz. Bei Staubentwicklung tragen Sie außerdem eine Staubmaske.

Wie reinigt man das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch, um die Oberflächen zu reinigen. Für die Lüftungsschlitze verwenden Sie Druckluft (max. 3 bar), um Staubablagerungen zu entfernen.

Was tun, wenn der Hammer nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt. Wenn das Problem weiterhin besteht, überprüfen Sie den Ein-/Ausschalter und den Drehrichtungsumschalter. Lassen Sie gegebenenfalls die Kohlebürsten von einem Fachmann überprüfen.

Wie groß ist die maximale Bohrleistung?

Die maximale Bohrleistung in Beton und Stein beträgt 26 mm.

Wie verwendet man den Meißelmodus?

Drehen Sie den Drehrichtungsumschalter (7) in Position (c) (Meißeln). Verwenden Sie nur minimalen Anpressdruck; übermäßiger Druck kann den Motor überlasten.

Wie kehrt man die Drehrichtung um?

Verwenden Sie den Rechts-/Linkslauf-Umschalter (9), um die Drehrichtung zu ändern. Achtung: Schalten Sie diesen Schalter niemals bei laufendem Gerät um.

Welches Zubehör ist erhältlich?

Es können Bohrer für Beton, Stein, Metall und Holz verwendet werden. Das Gerät ist kompatibel mit Werkzeugen mit SDS-plus-Schaft. Beachten Sie die Anleitung für empfohlenes Zubehör.

Wie bestelle ich Ersatzteile?

Geben Sie den Gerätetyp, die Artikelnummer, die Identifikationsnummer und die Nummer des benötigten Ersatzteils an. Diese Informationen finden Sie auf dem Typenschild des Geräts.

BEDIENUNGSANLEITUNG BBH 920 Bavaria by Einhell

Art.-Nr.: 42.582.10 I.-Nr.: 01015

BBH 920

Gehorschutz tragen!

Wear ear muffs!

Oogbeschermer dragen!

Bae ojenværn

Bei Staubentwicklung Atemschutz tragien!

Wear a breathing mask!

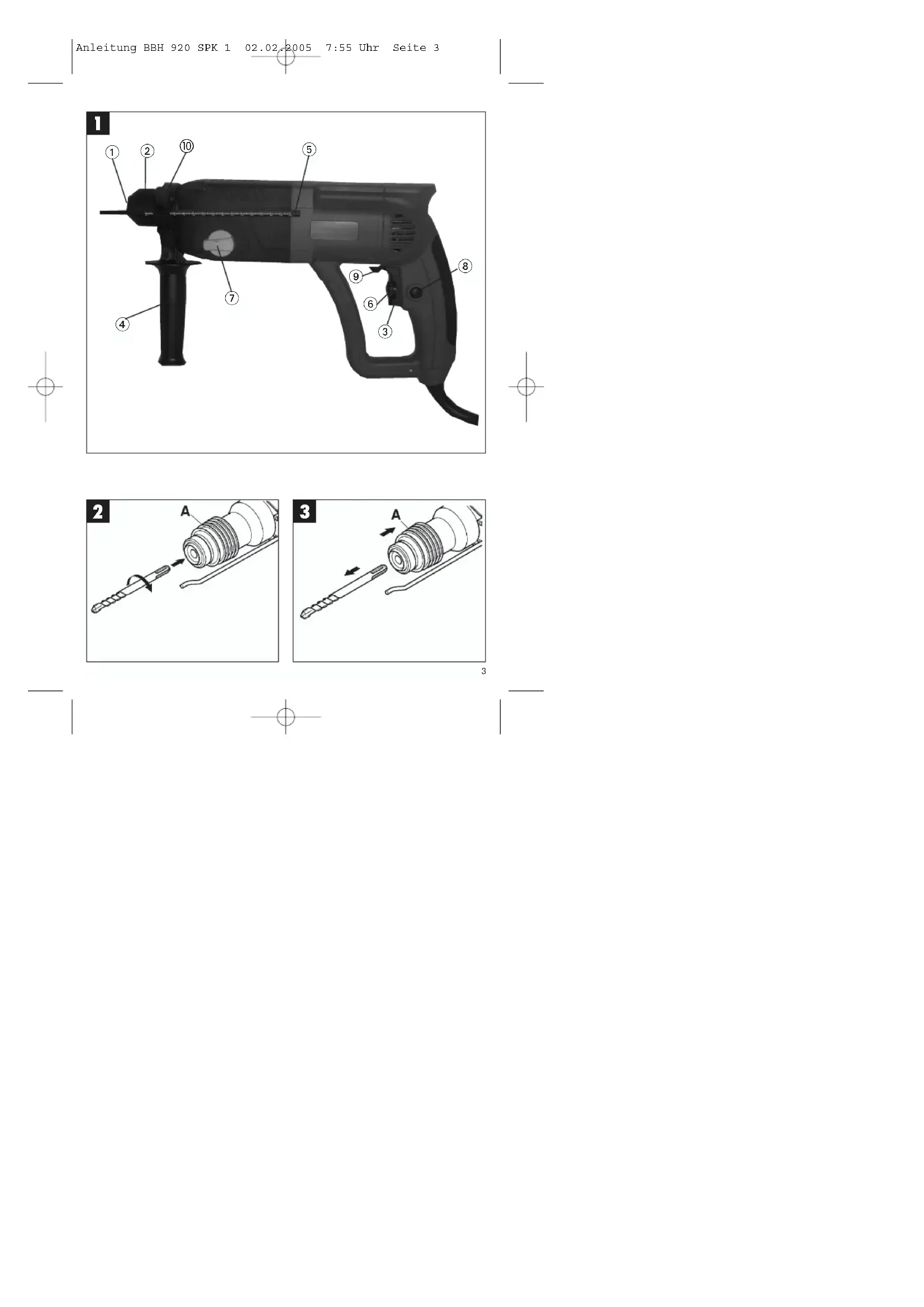

1. Gerätebeschreibung (Abb.1)

1 Staubschulz
2 Vertriegelungshülse
3 Ein-Aus-So
4Zusatzgriff
5 Tiefenanschlag
6 Drehzahl-Regler
7 Umschalter Bohren/Schlagbohren/MeiBein
8 Feststellgriff
9 Umschalter Rechts-/Linkslauf
10 Klemmschraube

2. Technische Daten

Spannung: 230V 50Hz

Leistungsaufnahme: 920 Watt

Leerlaufdrehzahl: 0-980 min

Schlagzahl: 0-5185 min

Bohrleistung (max.): Beton/Stein 26 mm

Gewicht: 3,5 kg

Vibrationspegel:6.13 m/s

Schalldruckpegel: 93 dB(A)

Schalleistungspegel: 104 dB(A)

Schutzklasse: 1/1

Gerausch- und VibrationsmeBwerte ermittelt entspruchend EN 60745-2-6. Der Bohrhammer ist nicht für die Verwendung im Freien, entspruchend Antikel 3 der Richtlinie 2000/14/EG vorgesehen.

3. Sicherheitshinweise

Die entsprechenden Sicherheitschinweise finden Sie in dem beliegenden Heftchen.

4. Vor Inbetriebnahme

• Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leistungssuchgarat untersuchen.
  Vor Anschluß an das Stromnetz darauf achten, daß die Netzspannung mit der Angabe auf dem Leistungsgeschild übereinstimmt.

4.1 Bestimmungsgemäß Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Béton, Gestein und Ziegel, für Melßarbeiten und zum Bohren ohne Schlag in Metall und Holz unter Verwendung des entsprechenden Bohrens

4.2 Werkzeug einsetzen und wechseln (Abb. 2)

Werkzeug vor dem Einseten reinigen und mit Maschinenfett schon fetten.
Verriegelungshülse (A) zureckziehen und halten.
Staubfries Werkzeug drehdend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug vergelegt sich selbst.
Verriegelung durch Ziehen am Werkzeug prufen.

4.3 Werkzeug entnahmen (Abb. 3)

Vertriegelungsflüsse (A) zurückziehen, halten und Werkzeug entnahmen.

5. Inbetriebnahme (Abb. 1 - Pos. 3)

5.1 Ein-Ausschalten

Einschalten: Betriebsschafter (3) drucken
Dauerbetrieb: Betriebschaller (3) mit Feststellknopf (8) sichern
Ausschalten: Betriebsschafter (3) kurz drucken

Durch mehr oder weniger starkest Drucken des Schalters (3) wahlen Sie die Drehzahl. Durch Drehen der Rändelschraube im Schalter (3) konnen sie die Drehzahl vorwahlen.

5.2 Zusatzgriff (Abb. 1 - Pos. 4)

Bohrhammer aus Sicherheitsgründen nur mit dem Zustzgriff verwenden.

Klemmschraube (10) lockem
- Zusatzhandgriff (4) über das Bohrflücht schieben und in die gewöhnliche Position drehen.
Klemmschraube 810)Wiener festzleihen um den Zusatzhandgriff (4) in dieser Position zu fixieren.

5.3 Tiefenanschlag (Abb. 1 - Pos. 5)

Flügelschraube am Zusammengriff ], und den gera- den Teil den Tiefenanschlags in die Bohrung des. Zusatzgriffs,) eisenzen. Tiefenanschlag einstellen und Flügelschraube wieder anziehen.

5.4 Umschalter Bohren/Schlagbohen/MeiBeln (Abb. 4)

Zum Bohren ist der Umschalter (7) in Stellung (A) zu bringen.
Zum Schlagbohren den Umschalter (7) in Stellung (B) 10<|im_start|>assistant drehen.
- Für Meldepalbeiten den Umschalter (7) in Stellung (C) T drehen.

Achtung:

Zum Hammerbohren benölagen Sie nur eine geringe

Anpreßkaft. Ein zu hoher Anpreßdruck belastet un-nötg den Motor. Bohrer regelmäbig prüften.

Stumpfen Bohrer nachschiefen oder ersetzen.

6. Wartung

Vor allen Arbeitsen am Gerät Netzstecker ziehen!
- Halten Sie Ihr Gerät immer sauber
Benutzen Sie zur Reinigung des Kunststoffes
keine atzenden Mittel.
- Um Staubablagerungen zu vermeiden sollen den die
Lüftungsschlitze nach Arbeitsende, durch
Druckluft (max. 3 bar) gereinigt werden.
Kohlebursen regelmäbig kontrolieren (ver

schmutzte bzw. verschlissene Kohlebürsten führte in 1980, Rieser-Exkubitionen und

für den Übermaliger Funkenbildung und zu Drehzahlistörungen).

7. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende
Angaben gemacht werden:
Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteiles

GB

1. Layout (Fig. 1)

hammer drill with the additional h
Klemmschraube (10) lockem.
Zusahzhandgriff (4) über das Bohnfutter schiebern und in die gewünschte Position drenen.
Klemmschaube 10 (weder festziehen, um den Zusatzhandgriff (4) in dieser Position zu fixieren

7 Omschakelaar boren / klopboren / beitelen

8 Vasilzeltkop

2. Technische gegevens

Spanning: 230V - 50Hz

Konformitätserklarung

urun ile ilgili oclar AB Yonetmelikleri ve Nornlan gerigence asagidaki uygunluk aqikla masin supar.
8nAovvMvakokouooupawiauupwvaue
tny Osyia EE ka ta npotuno yia to npoiov
diCiara la segmente conformita secondo la dirittiva UE e le norme per l'articolo
atsteiterer folgende overenstemmelsei honhold til EU-direktiv og standarder for produit
prolhausaje nasledujic shodpu podite smrncice EU a nomre pro vrybek.
a kōvetkezō konformitast jielläi ka termekere vonatkoz EU-irányvonalak és normák szerint
pojasnijne sledecko skladnost po smemici EU in norma z'article.
deklaruje zgodnosc wymionionego ponizej arkykulu z nastepujcymi nomarni na podstawie dyrektwy WE.
vya dnaednuljce prhlasenie o zhode podfa smerince EU a norien pre vyrodk.
Давларinas Следно CTOBETBCTBE CNTIAPHOKAPTINHOTNOPMHTA NC aE npOydaT.

Bohrhammer BBH 920

X 98/37/EG
73/23/EWG_93/68/EEC
97/23/EG
X 89/336/EWG_93/68/EEC
90/396/EWG
89/686/EWG

87/404/EWG
R&TTED 1999/5/EG
2000/14/EG:
□95/54/EG:
97/68/EG:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60745-1; EN 60745-2-6

Landau/Isar, den 31.01.2005

Arl.:42.582.10 L.Nr.:01016 Archivierung:4258210-07-4141800-E Subject to change without notice
