BEDIENUNGSANLEITUNG 39209 Märklin

Modell der Schnellzug-Dampflokomotive BR 01.5

39209

Inhaltsverzeichnis Seite

Sicherheitshinweise 4

Wichtige Hinweise 4

Funktionen 4

Schaltbare Funktionen 5

Parameter / Register 20

Betriebshinweise 22

Ergänzendes Zubehör 23

Wartung und Instandhaltung 24

Ersatzteile 28

Sommaire Page

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital, DCC oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.
  • Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Verbaute LED's entsprechen der Laserklasse 1 nach Norm EN 60825-1.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.
• Mfx-Technologie für Mobile Station / Central Station Name ab Werk: 01 0503-1 DR
• Adresse ab Werk: MM 15 / DCC 03
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung (ABV), Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Rauchsatz nachrüstbar - auch für den Analogbetrieb.
• Diverse schaltbare Funktionen.
• Spielmodus Lokführer (Spielewelt) Weiterführende Erläuterungen zum Spielmodus finden Sie in der ergänzenden Anleitung (beiliegend).
• Im Analogbetrieb stehen nur die Rauch-, Fahr- und Lichtwechselfunktionen zur Verfügung.

Hinweis:

Das Digital-Protokoll mit den meisten Möglichkeiten ist das höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-Protokolle ist in der Wertung fallend:

Priorität 1: mfx

Priorität 2: DCC

Priorität 3: MM

Wenn zwei oder mehr digital-Protokolle am Gleis erkannt werden, wählt der Decoder automatisch das höchstwertige Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder mfx. Einzelne Protokolle können über den Parameter CV 50 deaktiviert werden.

Schaltbare Funktionen		6021	MS I1	MS II	CSI	CSI/III
Spitzensignal F0
Rauchgenerator2	F1		7
Betriebsgeräusch3	F2		3
Geräusch: Pfeife lang F3 4
ABV, aus F4 2
Geräusch: Bremsenquietschen aus F5 8
Führerstandsbeleuchtung F6 1
Geräusch: Rangierpfiff	F7 5
Geräusch: Ventil öffnen / schließen F8 6
Geräusch: Dampf ablassen	F9
Geräusch: Öl in den Brennraum	F10
Geräusch: Luftpumpe	F11
Geräusch: Wasserpumpe	F12
Geräusch: Injektor	F13
Geräusch: Sanden	F14
Geräusch: Bremsenquietschen an4	F15

Schaltbare Funktionen		6021	MS I1	MS II	CS I	CS II/III
Geräusch: Öl nachfüllen F16
Geräusch: Wasser nachfüllen F17
Geräusch: Sand nachfüllen F18
Rangierlicht F19
Rangierlicht + Rangiergang F20
Geräusch: Generator F21
Geräusch: Generator + Spitzensignal F22
Geräusch: Schienenstöße F23
Geräusch: Abkuppeln F24
Geräusch: Ankuppeln F25
Geräusch: Bahnhofsdurchsage F26
Geräusch: Bahnhofsdurchsage F27
Umgebungsgeräusch: Bahnhof F28

^1 Die Zahl entspricht der Tastennummer auf dem Gerät.
^2 Gehört nicht zum Lieferumfang
^3 mit Zufallsgeräuschen
4 nur für „Spielewelt“; nicht verschieben (nicht mappen)

Safety Notes

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.
• Im Rauchgenerator darf sich keine Luftblase befinden.

Details der Darstellung können von dem Modell abweichen.

Details der Darstellung können von dem Modell abweichen.

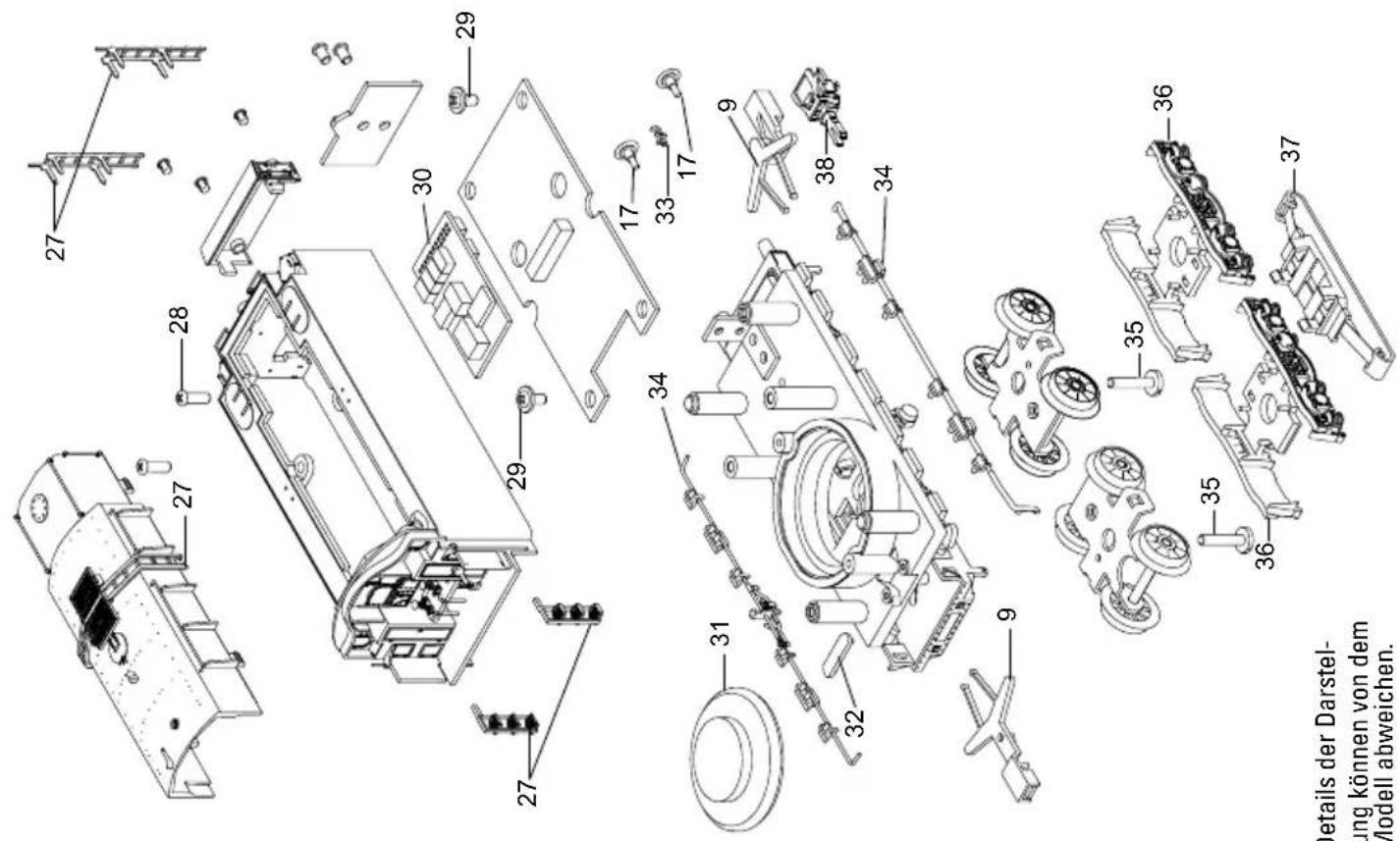

Details der Darstel-
lung können von dem
Modell abweichen.

1 Windleitblech re.+ li. E264 898
2 Schraube E785 040
3 Motor E264 215
4 Schraube E750 200
5 Gestänge rechts E264 795
6 Isolierscheibe E258 813
7 Schraube E750 200
8 Feder E264 885
9 Deichsel, Zugstange E248 447
10 Nachlaufgestell E264 471
11 Schraube E785 090
12 Gestänge links E264 794
13 Schraube E750 200
14 Kolbenstangenschutzrohr E264 886
15 Pufferbohle E264 473
16 Steckteile E264 899
17 Puffer E264 901
18 Bremsschlauch E264 903
19 Steckteile Pufferbohle E264 904
20 Vorlaufgestell kpl. E264 905
21 Schraube E264 826
22 Kuppelstange re. + li. E258 784
23 Haftreifen E258 776
24 Sechskantansatzschraube E258 805
25 Sechskantansatzschraube E258 804
26 Schraube E264 826
27 Steckteile Tender E265 108
28 Schraube E264 822
29 Schraube E265 024
30 Decoder 329718
31 Lautsprecher E180 731

32 Haltebügel E209 442
33 Haken E282 390
34 Leitungen E186 082
35 Zylinderkopfschraube E750 230
36 Drehgestellrahmen E109 208
37 Schleifer E206 370
38 Kurzkupplung E701 630

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.

Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Allgemeiner Hinweis zur Vermeidung elektromagnetischer

Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch.
