Produkttyp	Drahtloser Sensor für Wetterstation
Marke	Emos
Modell	E06018
Abmessungen	15 × 62 × 100 mm
Gewicht	54 g
Stromversorgung	2 AAA-Batterien 1,5 V (nicht im Lieferumfang)
Messbereich Außentemperatur	-50 °C bis +70 °C
Temperaturgenauigkeit	±1 °C (20 bis 24 °C), ±2 °C (0 bis 20 °C und 24 bis 40 °C), ±3 °C (-20 bis 0 °C und 40 bis 50 °C), ±4 °C (andere Bereiche)
Messbereich Außenluftfeuchtigkeit	1 bis 99 % HR
Feuchtigkeitsgenauigkeit	±5 %
Übertragungsfrequenz	433 MHz
Sendeleistung	10 mW e.r.p. max
Funkreichweite	Bis zu 100 m im Freien
Anzahl Kanäle	3 (1, 2, 3)
Schutzart	Spritzwassergeschützt (Dauerregen vermeiden)
Befestigung	Aufhängeloch für Wandmontage
Pflege	Mit einem leicht feuchten, weichen Tuch reinigen. Keine Lösungs- oder Scheuermittel verwenden. Nicht eintauchen.
Sicherheit	Für Kinder unzugänglich aufbewahren. Nicht Feuer, extremen Temperaturen oder übermäßiger Feuchtigkeit aussetzen. Verwenden Sie nur Alkaline-Batterien desselben Typs.
Reparierbarkeit	Eigenständige Reparaturversuche unterlassen. Reparaturen einem qualifizierten Fachmann oder dem Händler überlassen.
Allgemeine Informationen	Konform mit der Richtlinie 2014/53/EU. Konformitätserklärung verfügbar auf emos.eu.

Häufig gestellte Fragen - E06018 Emos

Wie installiere ich den Sensor E06018?

Legen Sie zuerst die Batterien in die Wetterstation (3× AAA) ein, dann in den Sensor (2× AAA). Stellen Sie beide Geräte nebeneinander. Die Station erkennt den Sensor automatisch innerhalb von 3 Minuten. Falls sie ihn nicht findet, drücken Sie lange die Suchtaste an der Station.

Welchen Batterietyp soll ich für den Sensor verwenden?

Verwenden Sie nur AAA-Alkaline-Batterien mit 1,5 V. Verwenden Sie keine wiederaufladbaren Batterien. Achten Sie auf die Polarität beim Einlegen.

Wie groß ist die maximale Reichweite des Sensors?

Die Funkreichweite beträgt bis zu 100 Meter im Freien. In Gebäuden kann die Reichweite abnehmen. Vermeiden Sie, den Sensor auf metallischen Gegenständen zu platzieren.

Wie ändere ich den Kanal des Sensors?

Auf der Rückseite des Sensors öffnen Sie das Batteriefach und stellen den Schalter auf den gewünschten Kanal (1, 2 oder 3). Drücken Sie dann lange die TX-Taste, um die Suche auf der Station zu starten.

Was tun, wenn die Station den Sensor nicht erkennt?

Überprüfen Sie, ob die Batterien richtig eingelegt sind und ob der Kanal des Sensors mit dem auf der Station ausgewählten übereinstimmt. Versuchen Sie, die Geräte näher zusammenzubringen. Entfernen Sie bei Bedarf die Batterien aus dem Sensor, legen Sie sie nach einigen Sekunden wieder ein und drücken Sie die TX-Taste.

Wie reinige ich den Sensor?

Verwenden Sie ein leicht feuchtes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Verdünner oder Scheuermittel. Tauchen Sie das Gerät nicht ins Wasser.

Ist der Sensor wasserdicht?

Der Sensor ist spritzwassergeschützt, darf aber nicht dauerhaftem Regen ausgesetzt werden. Vermeiden Sie übermäßige Feuchtigkeit und direkte Sonneneinstrahlung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Für Kinder unzugänglich aufbewahren. Nicht Feuer, extremen Temperaturen, Vibrationen oder Stößen aussetzen. Öffnen oder reparieren Sie das Gerät nicht selbst. Entfernen Sie verbrauchte Batterien schnell, um Auslaufen zu vermeiden.

Wie erkenne ich, wann die Batterien des Sensors ausgetauscht werden müssen?

Das Symbol für leere Batterien erscheint auf dem Display der Wetterstation. Ersetzen Sie dann die Batterien des Sensors oder der Station durch neue Batterien desselben Typs.

Kann ich mehrere Sensoren mit derselben Station verbinden?

Ja, die Station kann bis zu 3 Sensoren empfangen. Verwenden Sie die Kanäle 1, 2 und 3. Befolgen Sie für jeden Sensor die Kanalwechselprozedur.

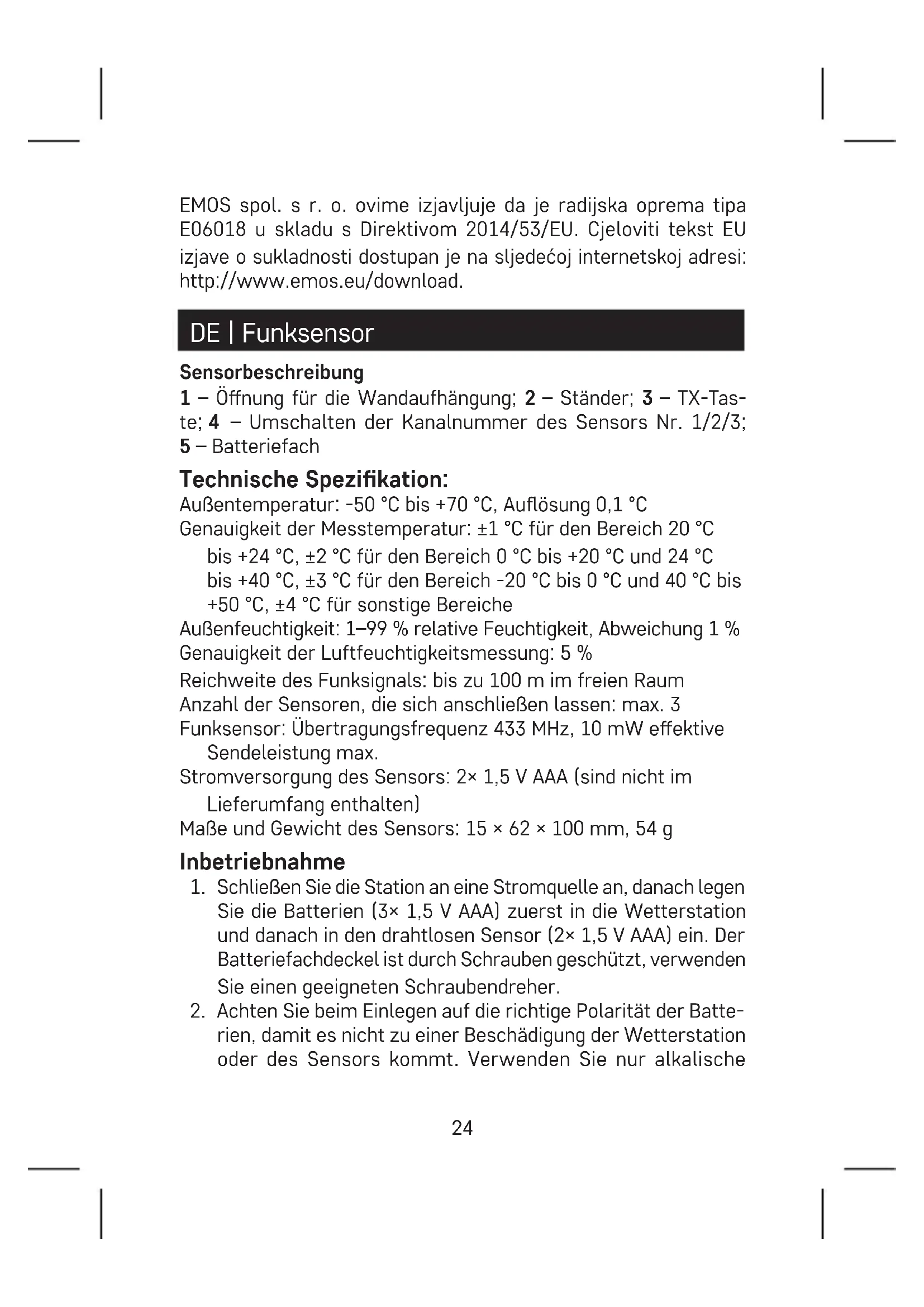

BEDIENUNGSANLEITUNG E06018 Emos

1 – Öffnung für die Wandaufhängung; 2 – Ständer; 3 – TX-Taste; 4 – Umschalten der Kanalnummer des Sensors Nr. 1/2/3; 5 – Batteriefach

Technische Spezifikation:

Außentemperatur: -50 °C bis +70 °C, Auflösung 0,1 °C Genauigkeit der Messtemperatur: ±1 °C für den Bereich 20 °C bis +24 °C, ±2 °C für den Bereich 0 °C bis +20 °C und 24 °C bis +40 °C, ±3 °C für den Bereich -20 °C bis 0 °C und 40 °C bis +50 °C, ±4 °C für sonstige Bereiche

Außenfeuchtigkeit: 1–99 % relative Feuchtigkeit, Abweichung 1 % Genauigkeit der Luftfeuchtigkeitsmessung: 5 %

Reichweite des Funksignals: bis zu 100 m im freien Raum Anzahl der Sensoren, die sich anschließen lassen: max. 3 Funksensor: Übertragungsfrequenz 433 MHz, 10 mW effektive Sendeleistung max.

Stromversorgung des Sensors: 2× 1,5 V AAA (sind nicht im Lieferumfang enthalten)

Maße und Gewicht des Sensors: 15 × 62 × 100 mm, 54 g

Inbetriebnahme

1. Schließen Sie die Station an eine Stromquelle an, danach legen Sie die Batterien (3× 1,5 V AAA) zuerst in die Wetterstation und danach in den drahtlosen Sensor (2× 1,5 V AAA) ein. Der Batteriefachdeckel ist durch Schrauben geschützt, verwenden Sie einen geeigneten Schraubendreher.

2. Achten Sie beim Einlegen auf die richtige Polarität der Batterien, damit es nicht zu einer Beschädigung der Wetterstation oder des Sensors kommt. Verwenden Sie nur alkalische

Batterien des gleichen Typs, verwenden Sie keine wiederaufladbaren Batterien.

1. Stellen Sie beide Einheiten nebeneinander. Innerhalb von 3 Minuten sucht die Wetterstation automatisch das Sensor-signal. Wenn kein Sensorsignal gefunden wird, halten Sie an der Wetterstation lange die Taste gedrückt, um die Suche zu wiederholen.
2. Wir empfehlen, dass Sie den Sensor an der Nordseite des Hauses aufstellen. In verbauten Räumen kann die Sensorreichweite erheblich sinken.
3. Der Sensor ist widerstandsfähig gegen Tropfwasser. Setzen Sie jedoch das Gerät keinem Dauerregen aus.
4. Stellen Sie den Sensor nicht auf metallische Gegenstände, dies beeinträchtigt die Reichweite des Sendesignals.
5. Falls das Symbol der schwachen Batterie erscheint, tauschen Sie die Batterien im Sensor oder in der Wetterstation aus.

Änderung des Kanals und Anschluss weiterer Sensoren

1. Durch wiederholtes Drücken der Taste wählen Sie den gewünschten Sensorkanal – Nr. 1, 2 oder 3. Danach drücken Sie die lange die Tastes beginnt das Symbol zu blinken.
2. Schrauben Sie das Batteriefach auf der Rückseite des Sensors heraus, stellen Sie den Kanalumschalter auf die gewünschte Sensornummer ein (1, 2, 3) und legen Sie die Batterien ein (2× 1,5 V AAA). Die Sensordaten werden innerhalb von 3 Minuten eingelesen.
3. Falls das Signal des Sensors nicht gefunden wird, nehmen Sie die Batterien heraus und wiederholen Sie den Vorgang entsprechend den Punkten 1 und 2 oder drücken Sie die TX-Taste.

Pflege und Instandhaltung

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

• Setzen Sie das Produkt nicht dem direkten Sonnenlicht, extremer Kälte und Feuchtigkeit und plötzlichen Temperaturschwankungen aus. Dies würde die Messgenauigkeit beeinträchtigen.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind, das Produkt könnte beschädigt werden.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus – sie könnten eine Funktionsstörung des Produktes, eine kürzere energetische Haltbarkeit, eine Beschädigung der Batterien und eine Deformation zur Folge haben.
• Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen gestellt werden.
• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.
• Keine Änderungen an inneren Stromkreisen des Produkts durchführen. Das Produkt könnte beschädigt werden und die Garantie würde automatisch erlöschen.
• Das Produkt sollte nur von einem Fachmann repariert werden.
• Ein leicht angefeuchtetes, weiches Tuch zum Reinigen verwenden. Keine Lösungs- oder Reinigungsmittel verwenden, sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.
• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.
• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch.
• Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.
• Das Produkt ist für Kinder unzugänglich zu positionieren, es ist kein Spielzeug.
• Entfernen Sie entladene Batterien, da diese auslaufen und das Produkt beschädigen können. Verwenden Sie nur neue Batterien des empfohlenen Typs und achten Sie beim Austausch auf die richtige Polarität
• Werfen Sie Batterien nicht ins Feuer, zerlegen Sie diese nicht und schließen Sie diese nicht kurz. Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorische

oder geistige Fähigkeiten oder nicht über ausreichende Erfahrung und Kenntnisse zur sicheren Verwendung dieses Geräts verfügen, falls sie nicht beaufsichtigt werden oder nicht angesichts der Verwendung dieses Geräts von einer Person angeleitet wurden, die für ihre Sicherheit verantwortlich ist. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie mit dem Gerät nicht spielen.

Das Gerät und Batterien werden nach Gebrauch zu Sondermüll. Entsorgen Sie diese nicht im normalen Hausmüll, sondern geben Sie sie an einer Rückgabestelle ab – z. B. im Geschäft, in dem Sie das Gerät gekauft haben.

Die Elektroverbraucher nicht als unsortierter Kommunal-abfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp E06018 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
