BEDIENUNGSANLEITUNG DFRM651S NEFF

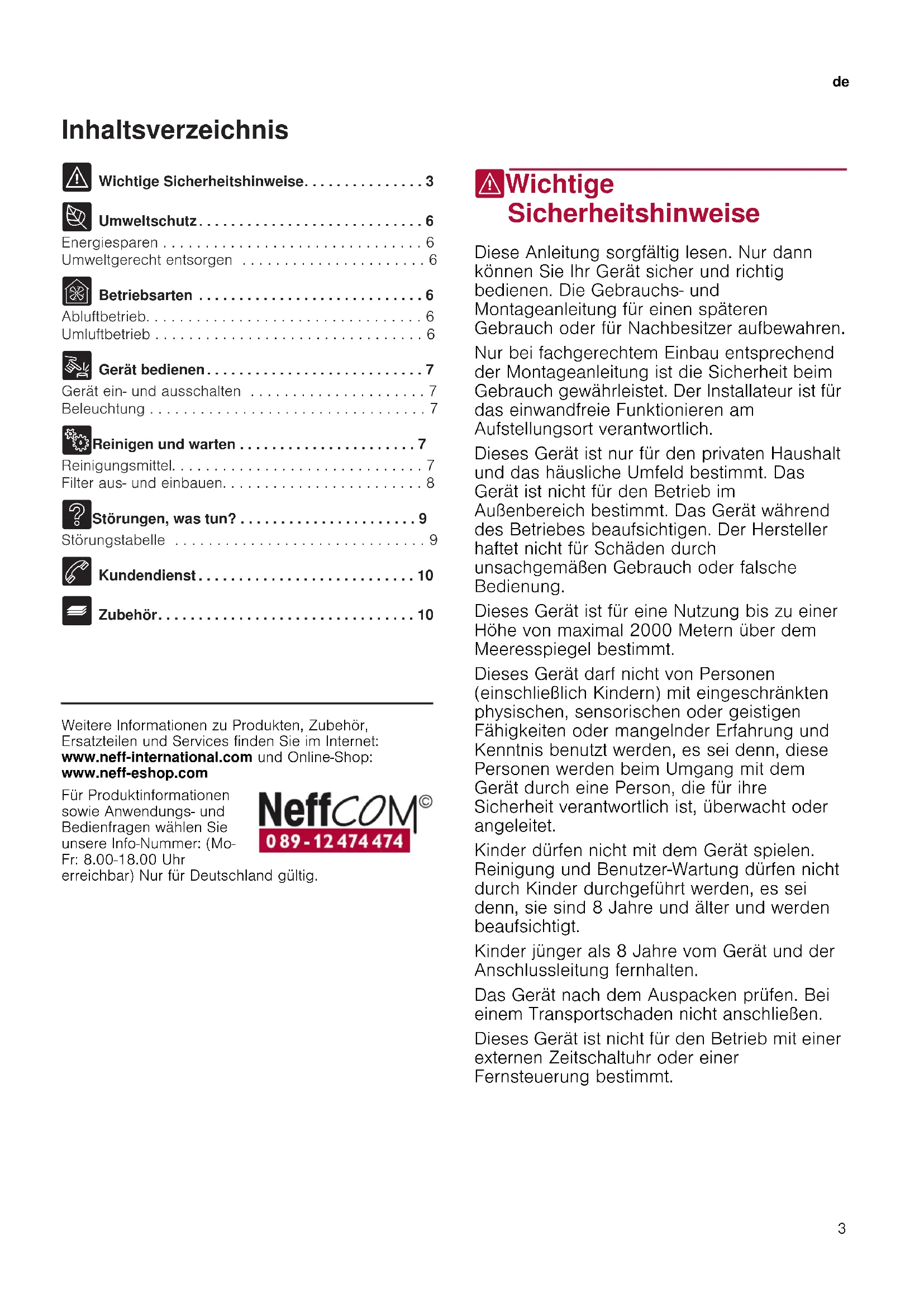

• Inhaltsverzeichnis Gebrauchsanleitung ( Wichtige Sicherheitshinweise p. 3
• 7 Umweltschutz p. 6
• Energiesparen p. 6
• Umweltgerecht entsorgen p. 6
• Ç Betriebsarten p. 6
• Abluftbetrieb p. 6
• Umluftbetrieb p. 6
• 1 Gerät bedienen p. 7
• Gerät ein- und ausschalten p. 7
• Beleuchtung p. 7
• 2 Reinigen und warten p. 7
• Reinigungsmittel p. 7
• Filter aus- und einbauen p. 8
• 3 Störungen, was tun? p. 9
• Störungstabelle p. 9
• 4 Kundendienst p. 10
• _ Zubehör Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.neff-international.com und Online-Shop: www.neff-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienfragen wählen Sie unsere Info-Nummer: (Mo- Fr: 8.00-18.00 Uhr erreichbar) Nur für Deutschland gültig. (Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei denn, diese Personen werden beim Umgang mit dem Gerät durch eine Person, die für ihre Sicherheit verantwortlich ist, überwacht oder angeleitet. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.de Wichtige Sicherheitshinweise p. 10

:Warnung – Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen. :Warnung – Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Raumluftabhängige Feuerstätten (z. B. gas-, öl- , holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt. ■ Es muss daher immer für ausreichende Zuluft gesorgt werden. ■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. :Warnung – Brandgefahr! ■ Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens einmal im Monat reinigen. Gerät nie ohne Fettfilter betreiben. Brandgefahr! ■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben. Brandgefahr! ■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. Brandgefahr! ■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. Brandgefahr! ■ Bei gleichzeitigem Betrieb mehrerer Gas- Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern. :Warnung – Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.Wichtige Sicherheitshinweise de

:Warnung – Verletzungsgefahr! ■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Verletzungsgefahr! ■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. Verletzungsgefahr! ■ Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. :Warnung – Stromschlaggefahr! ■ Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Stromschlaggefahr! ■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Stromschlaggefahr! ■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen. Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern. Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Beschädigungsgefahr durch Kondensat- Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).de Umweltschutz

7Umweltschutz Umweltschutz Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen. Energiesparen ■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet. ■ Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch. ■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich. ■ Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird. ■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird. ■ Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden. Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. ÇBetriebsarten Betriebsarten Abluftbetrieb Hinweis: Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Kraftstoffe verbrennen (dies gilt nicht für Umluftgeräte). ■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. ■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Umluftbetrieb Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.Gerät bedienen de

1Gerät bedienen Gerät bedienen Die Dunstanzugshaube kann nur bei geöffnetem Schirm betrieben werden. Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt. Bedienfeld Gerät ein- und ausschalten Gerät einschalten Taste 1 drücken. Die Dunstabzugshaube startet auf Leistungsstufe 1. Leistungsstufe einstellen Taste 2 oder 3 drücken, um die entsprechende Leistungsstufe einzustellen. Gerät ausschalten Taste # drücken. Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung ein- und ausschalten. Taste A drücken. 2Reinigen und warten Reinigen und warten :Warnung – Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. :Warnung – Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. :Warnung – Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Reinigungsmittel Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie ■ keine scharfen oder scheuernden Reinigungsmittel, ■ keine stark alkoholhaltigen Reinigungsmittel, ■ keine harten Scheuerkissen oder Putzschwämme, ■ keine Hochdruckreiniger oder Dampfreiniger. Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus. Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen. Erläuterung A Beleuchtung ein-/ausschalten # Lüfter ausschalten 1 Lüfter einschalten 2 Leistungsstufe 2 einschalten 3 Leistungsstufe 3 einschalten Bereich Reinigungsmittel Edelstahl Heiße Spüllauge: Mit einem Spültuch reinigen und einem wei- chen Tuch nachtrocknen. Edelstahlflächen nur in Schliffrichtung reini- gen. Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Lackierte Oberflächen Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden. Aluminium und Kunst- stoff Glasreiniger: Mit einem weichen Tuch reinigen. Glas Glasreiniger: Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden. Bedienelemente Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Stromschlaggefahr durch eindringende Nässe. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden.de Reinigen und warten

Filter aus- und einbauen Um den Geruchs- und Fettabscheidegrad zu gewährleisten, müssen die Filter regelmäßig gewartet werden. Metallfettfilter Die Metallfettfilter müssen alle 30 Betriebsstunden, mindestens aber einmal im Monat, gereinigt werden. :Warnung – Brandgefahr! Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens einmal im Monat reinigen. Gerät nie ohne Fettfilter betreiben. Aktivkohlefilter (Nur bei Umluftbetrieb) Um den Geruchsabscheidegrad zu gewährleisten, muss der Filter regelmäßig gewartet werden. Die Aktivkohlefilter müssen mindestens alle 4 Monate ausgetauscht werden. Hinweise ■ Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Die Aktivkohlefilter erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. ■ Die Aktivkohlefilter können nicht gereinigt oder erneut aktiviert werden. Metallfettfilter ausbauen Metallfettfilter filtern das Fett aus dem Küchendunst. Um eine optimale Funktion zu gewährleisten, müssen die Filter mindestens einmal im Monat gereinigt werden.

1. Verriegelung der Metallfettfilter öffnen und die Filter

aus der Halterung entnehmen. Hinweise – Dabei mit der anderen Hand unter den Metallfettfilter fassen. Sicherstellen, dass der Metallfettfilter nicht herunterfällt und das Kochfeld beschädigt. – Fett kann sich unten im Metallfettfilter ansammeln. Filter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

2. Metallfettfilter reinigen.

3. Das Gerät von innen reinigen.

Metallfettfilter reinigen Hinweise ■ Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel. ■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen. ■ Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen. Von Hand: Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden. ■ Weichen Sie die Metallfettfilter in heißer Spüllauge ein. ■ Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus. ■ Lassen Sie die Metallfettfilter abtropfen. In der Geschirrspülmaschine: Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter. ■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr. ■ Stellen Sie die Metallfettfilter locker in die Geschirrspülmaschine. Die Metallfettfilter dürfen nicht eingeklemmt werden. Metallfettfilter einbauen

1. Metallfettfilter einsetzen.

2. Metallfettfilter nach oben klappen und Verriegelung

einrasten. Hinweis: Sicherstellen, dass die Verriegelung der Filter ordnungsgemäß einrastet. Aktivkohlefilter wechseln (Nur bei Umluftbetrieb) Um den Geruchsabscheidegrad zu gewährleisten, muss der Filter regelmäßig gewartet werden. Die Aktivkohlefilter müssen mindestens alle 4 Monate ausgetauscht werden. Hinweise ■ Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Die Aktivkohlefilter erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. ■ Die Aktivkohlefilter können nicht gereinigt oder erneut aktiviert werden.

1. Metallfettfilter ausbauen, siehe oben.

2. Alte Aktivkohlefilter drehen und von der Halterung

3. Neue Aktivkohlefilter auf die Halterung drücken und

4. Metallfettfilter einbauen, siehe oben.Störungen, was tun? de

3Störungen, was tun? Störungen, was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise. :Warnung – Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Störungstabelle LED-Leuchten auswechseln :Warnung – Stromschlaggefahr! Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. :Warnung – Verletzungsgefahr! Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED- Leuchten schauen. Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung.

1. Lampenabdeckung leicht anheben und zur

Geräteaußenseite schieben.

2. Lampe herausdrehen und durch den gleichen

3. Lampenabdeckung einsetzen.4. Netzstecker einstecken bzw. Sicherung wieder

einschalten. Störung Mögliche Ursa- che Lösung Gerät funktioniert nicht Stecker ist nicht eingesteckt Gerät am Stromnetz anschlie- ßen Stromausfall Prüfen, ob andere Küchenge- räte funktionieren Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist Die Beleuchtung funktioniert nicht. Die LED-Leuch- ten sind defekt. Lesen Sie hierzu den Abschnitt “LED-Leuchten auswechseln”. '5%%&(

4Kundendienst Kundendienst Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen). Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen. Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis. Reparaturauftrag und Beratung bei Störungen Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind. _Zubehör Zubehör Sonderzubehör

E-Nr. FD-Nr. Kundendienst O A 0810 550 544 D 089 12 474 474 CH 0848 840 040 Zubehör Bestellnummer Aktivkohlefilter Z5110X0fr
