Produkttyp	Dekorative Dunstabzugshaube
Marke	Neff
Modell	D1654S0
Breite	90 cm
Tiefe	50 cm
Höhe (min-max)	60-110 cm
Nettogewicht	Ca. 16 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Abluftleistung	750 m³/h
Geräuschpegel (max)	65 dB(A)
Abluftart	Abluft oder Umluft (Aktivkohlefilter optional)
Bedienelemente	3 Stufen + Intensivstufe, LED-Beleuchtung
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Optional, Austausch alle 6 Monate
Beleuchtung	2 LED (2 x 1,5 W)
Automatische Abschaltung	Ja (Timer)
Energieeffizienzklasse	A+
Reparierbarkeitsindex	8,2/10
Ersatzteile verfügbar	Filter, Lampen, Bedienelemente, Motor
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - D1654S0 NEFF

Wie installiere ich die Dunstabzugshaube Neff D1654S0?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände: mindestens 65 cm über einem Elektroherd und 75 cm für einen Gasherd. Verwenden Sie die mitgelieferte Bohrschablone.

Wie reinige ich die Filter meiner Dunstabzugshaube?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit warmem Seifenwasser gereinigt werden. Vor dem Wiedereinsetzen vollständig trocknen lassen. Reinigen Sie sie monatlich.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter wird im Umluftbetrieb verwendet. Er muss alle 6 Monate oder öfter bei starker Nutzung ausgetauscht werden. Eine Anzeige am Bedienfeld kann Sie daran erinnern.

Die Dunstabzugshaube macht Geräusche, was tun?

Überprüfen Sie, ob die Filter sauber und richtig eingesetzt sind. Stellen Sie sicher, dass der Abluftkanal nicht verstopft ist. Wenn die Geräusche anhalten, kontaktieren Sie den Neff-Kundendienst.

Wie schalte ich die Beleuchtung der Dunstabzugshaube ein?

Drücken Sie die Beleuchtungstaste am Bedienfeld. Die integrierten LEDs leuchten auf. Ein zweiter Druck schaltet sie aus. Die LED-Lampen sind austauschbar.

Wie verwende ich die Intensivstufe?

Drücken Sie die Taste 'Intensiv', um die maximale Leistung für etwa 6 Minuten zu aktivieren. Die Haube kehrt dann automatisch zur vorherigen Stufe zurück. Ideal für hartnäckige Gerüche.

Was ist die empfohlene Installationshöhe?

Die Dunstabzugshaube sollte mindestens 65 cm über einem Elektrokochfeld und 75 cm über einem Gasherd installiert werden. Halten Sie diese Abstände für eine optimale Effizienz ein.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Sie müssen ein Umluftset mit Aktivkohlefilter kaufen. Installieren Sie den Aktivkohlefilter und verschließen Sie den äußeren Luftauslass. Beachten Sie die detaillierten Schritte in der Anleitung.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie die Stromversorgung (Sicherung, Schutzschalter). Wenn die Haube eingesteckt ist, kann das Problem am Bedienfeld oder am Motor liegen. Kontaktieren Sie den Neff-Kundendienst.

Wo finde ich Ersatzteile für meine Neff-Dunstabzugshaube?

Ersatzteile (Filter, Lampen, Motor usw.) sind bei autorisierten Neff-Händlern und auf der offiziellen Website erhältlich. Verwenden Sie die Referenz D1654S0, um die Teile zu identifizieren.

BEDIENUNGSANLEITUNG D1654S0 NEFF

de Gebrauchs- und Montageanweisung

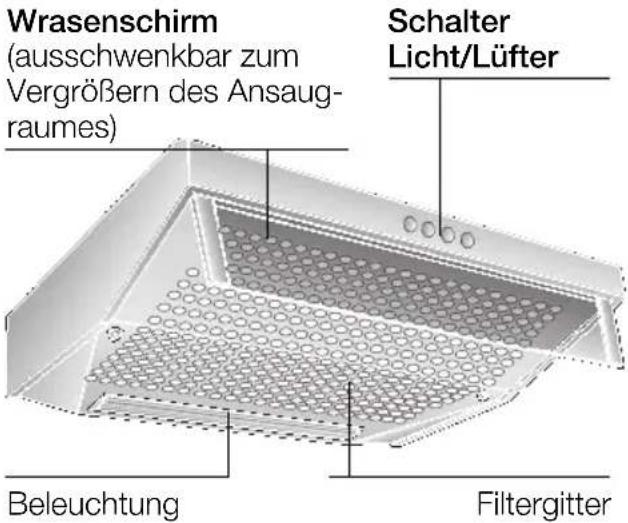

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Der Aktivkohlefilter kann als Sonderzubehör BEIM FACHHANDEL erworben werden. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

⚠ Falls die Dunstabzugshaube von Abluftbetrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährdung zu vermeiden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

⚠️ Der Küchendunst wird am wirkungs- vollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.
☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

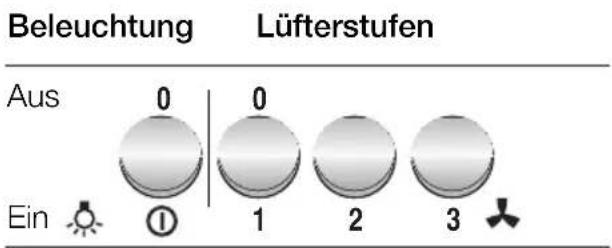

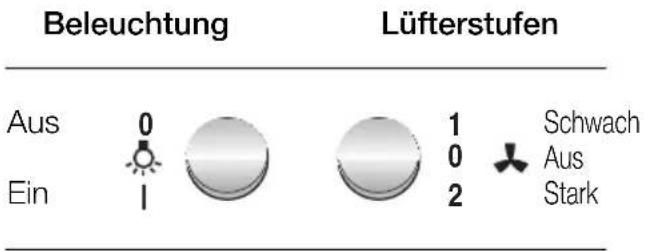

Beleuchtung Lüfterstufen Ein / Aus Intensivstufe

Filter und Wartung

Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder starkem Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt.

□ Nur Originalfilter verwenden.

Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

☐ Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Bio-Müll entsorgt werden.

Filter und Wartung

Aus- und Einbauen des Vlies-Fettfilters:

1. Drücken Sie die Verriegelung links und rechts am Filtergitter ein.

1. Nehmen Sie das Filtergitter ab.

1. Entfernen Sie das Drahtgitter und nehmen Sie die gesättigte Filtermatte ab.

1. Reinigen Sie das Filtergitter und legen Sie die neue Filtermatte ein.

2. Klemmen Sie die Filtermatte mit dem Drahtgitter fest.

3. Setzen Sie das Filtergitter wieder ein.

⚠️ Die Verriegelung muss links und rechts einrasten.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

□ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

□ Nur Originalfilter verwenden.

Dadurch wird eine optimale Funktion gewährleistet.

Filter und Wartung

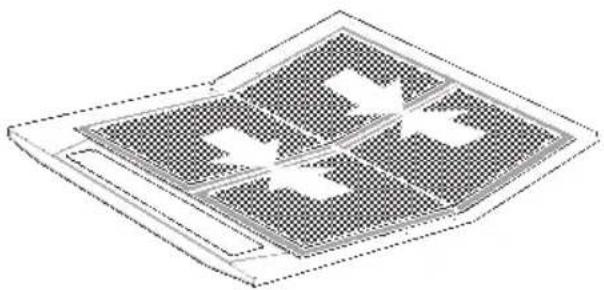

Aus- und Einbauen der Metall-Fettfilter (siehe Vlies-Fettfilter):

1. Reinigen Sie das Filtergitter und die Filtermatten.
2. Legen Sie die gereinigten Filtermatten wieder ein und klemmen sie mit dem Drahtgitter fest. Achten Sie darauf, daß in der Mitte kein Luftspalt entsteht.

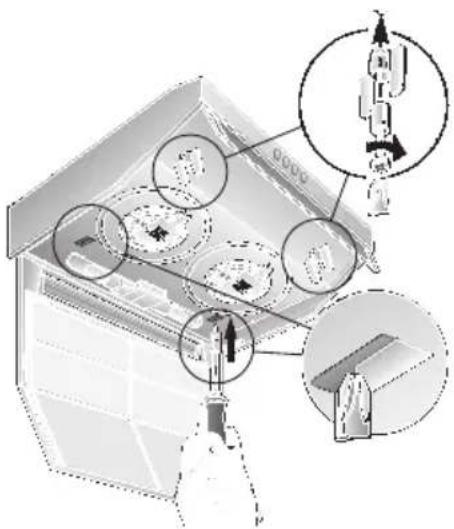

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

(Ein- und Ausbauen siehe Vlies-Fettfilter)

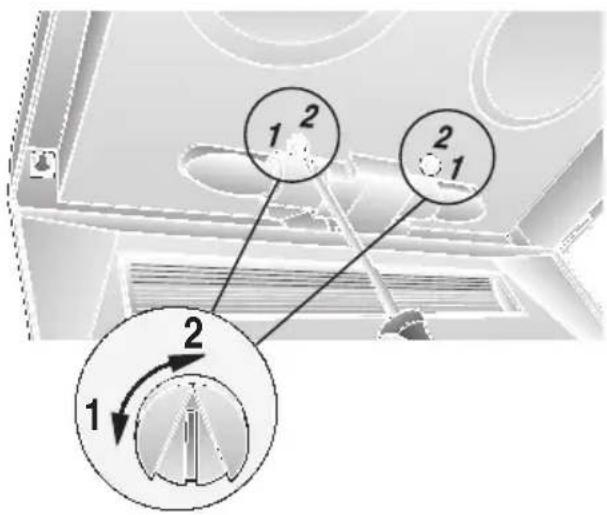

1. Stecken Sie die Schrauben durch die Flügelmuttern und die Hülsen und drehen Sie die Schrauben links und rechts in den Zwischenboden ein (nur beim ersten Einbau erforderlich). – Schrauben, Flügelmuttern und Hülsen liegen dem Aktivkohlefilter bei –.
2. Drücken Sie mit einem Schraubendreher oder ähnlichem die beiden Laschen am Gehäuse nach innen ein (nur beim ersten Einbau erforderlich).

1. Setzen Sie den Aktivkohlefilter hinten ein, klappen ihn hoch und verriegeln ihn links und rechts mit den Flügelmuttern.

⚠️ Die Laschen links uns rechts am Aktivkohlefilter sind für die 50 cm breite Dunstabzugshaube eingeklappt. Sie müssen für die 60 cm und 90 cm breite Dunstabzugshaube hochgeklappt werden.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.
☐ Der Aktivkohlefilter ist im FACHHANDEL erhältlich. (Siehe Sonderzubehör).
□ Nur Originalfilter verwenden.
Dadurch wird eine optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff- oberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
☐ Keine trockenen Tücher verwenden.
□ Verwenden Sie ein mildes Fensterreinigungsmittel.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
☐ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Tauschen Sie die Lampe aus (handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

1. Bauen Sie die Fettfilter wieder ein.

2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 650 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.

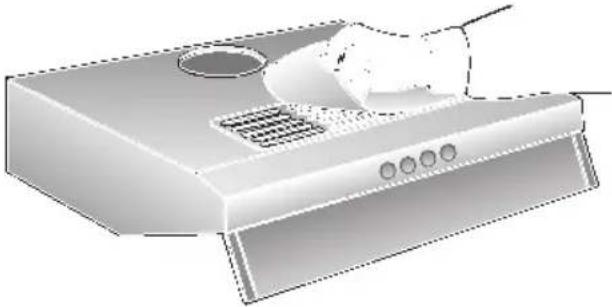

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung).

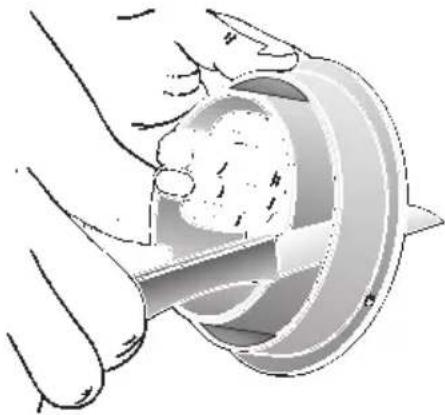

⚠️ Den inneren Teil des Abluftstutzens nicht herausschneiden.

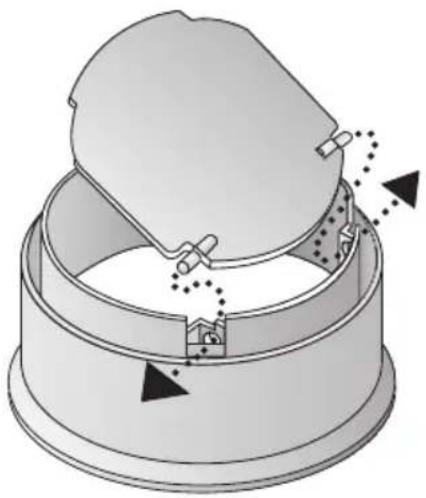

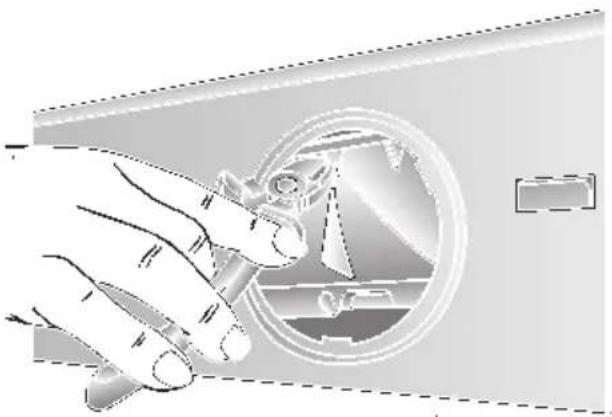

Montieren der Rückstauklappe:

☐ Die beiden Zapfen der Rückstauklappe in die Löcher am Abluftstutzen einrasten.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugs- haube:

□ Kurzes, glattes Abluftrohr.
□ Möglichst wenig Rohrbögen.
☐ Möglichst große Rohrdurchmesser (am besten ∅ 120 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

☐ Rundrohre Kurzes Abluftrohr:
Innendurchmesser mind. 100 mm, längeres Abluftrohr:
Innendurchmesser mind. 120 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

100 mm ca. 78 cm ^2

∅ 125 mm ca. 113 cm²

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

☐ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Abluft nach oben:

Rohrdurchmesser: 100 oder 120 mm

☐ Deckel an der Oberseite der Dunstabzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

⚠ Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden.

□ Das ausgebrochene Blechteil herausnehmen (es könnte Geräusche und Störungen verursachen).

☐ Bei Rohrdurchmesser 120 mm, den inneren Teil des Abluftstutzens heraus- schneiden.

☐ Abluftstutzen einsetzen und bis Anschlag verdrehen.

Vor der Montage

Abluft nach hinten:

Rohrdurchmesser: 100 mm

☐ Deckel an der Rückwand der Dunstabzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

⚠ Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden.

□ Das ausgebrochene Blechteil herausnehmen (es könnte Geräusche und Störungen verursachen).

☐ 2-motorige-Ausführung: Am Kunststoffteil die Öffnung nach hinten herstellen. Dazu die 3 Rippen durchtrennen und das abgeschnittene Teil herausnehmen.

□ Das Außenteil des Abluftstutzens abschneiden.

□ Das Innenteil einsetzen und bis Anschlag verdrehen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

☐ Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführt.

☐ Einsetzen des Aktivkohlefilters siehe Gebrauchsanleitung.

☐ Falls die Dunstabzugshaube von Abluftbetrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährdung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Nähe der Dunstabzugshaube anbringen.

☐ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen das Gerät generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Befestigung

Befestigung an der Wand

50 cm breite Dunstabzugshaube: Mit 3 Schrauben.

Befestigung

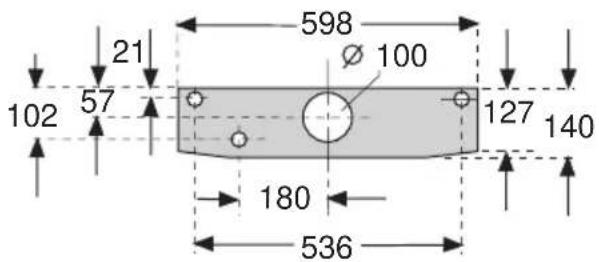

60 cm breite Dunstabzugshaube: Mit 3 Schrauben.

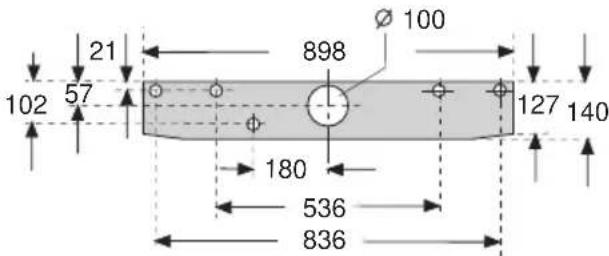

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.

1. Befestigungsbohrungen anreißen. Maße aus den Bildern entnehmen oder Schablone verwenden.
2. Löcher ∅ 8 mm bohren und Dübel wandbündig eindrücken.

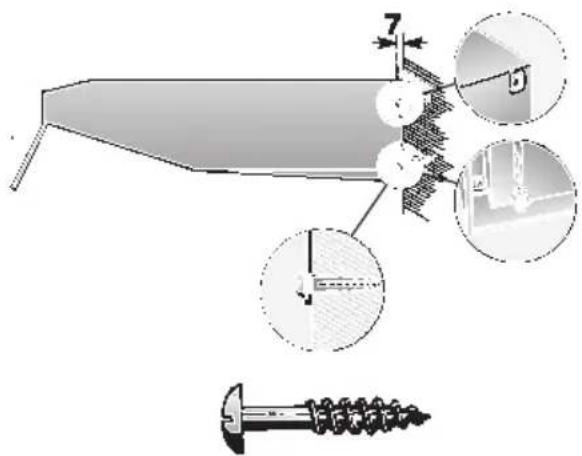

3. Die oberen Schrauben (links und rechts) bis zu einem Abstand von ca. 7 mm, vom Schraubenkopf zur Wand, einschrauben.

1. Filtergitter abnehmen (siehe Gebrauchsanweisung).
2. Dunstabzugshaube einhängen.
3. Die untere Schraube mit Unterlegscheibe vom Innenraum der Dunstabzugshaube aus festschrauben.

Befestigung

Befestigung am Oberschrank

50 cm breite Dunstabzugshaube: Mit 4 Schrauben.

60 cm breite Dunstabzugshaube: Mit 4 Schrauben.

90 cm breite Dunstabzugshaube: Mit 6 Schrauben.

1. Maße für die Befestigungslöcher aus den Bildern entnehmen oder Schablone an den Boden des Oberschrankes anlegen.

2. Befestigungslöcher anreißen und mit Stichel vorstechen. Bei Abluftbetrieb nach oben, die Abluftöffnung anreißen und aussägen.

☐ Lage der Anschlussleitung berücksichtigen, ggf. den Schrank aussägen.

1. Filtergitter abnehmen (siehe Gebrauchsanleitung).

2. Dunstabzugshaube an den Schrankboden festschrauben.

Fertigmontage

Abluftbetrieb:

☐ Beiliegende Abdeckfolie über das Luftaustrittsgitter an der Oberseite der Dunstabzugshaube aufkleben. Dabei auf saubere Oberfläche achten.

☐ Rohrverbindung herstellen.

Bei 2-motoriger Dunstabzugshaube Einstellen der Betriebsart:

☐ Abluftbetrieb: Stellung 1
□ Umluftbetrieb: Stellung 2
☐ Einstellung jeweils links und rechts mit einem Schraubendreher.

☐ Elektrische Verbindung herstellen.
☐ Filtergitter einsetzen (siehe Gebrauchsanleitung).

Gewicht in kg:

	AbluftBreite Umluft
50 cm	7,0	8,0
60 cm1-motorig	8,0	9,0
60 cm2-motorig	10,0	11,0
90 cm	13,0 14,0

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.

Noch Fragen? Sie erreichen uns:

Postfach 83 0101 Quellenstraße 2 Per Telefon:

D-81701 München A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: [phone]

Internet: www.neff.de Internet: www.neff.at

€ 0,12/min. DTAG

Für Österreich:

Tel: 08 10 / 70 04 00

zum Regionaltarif

D15 . . . .

D16 . . . .

D19 .....

5750 205 309
