D2654X0 - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Marke	Neff
Modell	D2654X0
Produkttyp	Dunstabzugshaube
Kategorie	Dunstabzugshaube
Abmessungen (H x B x T)	Ca. 120 x 90 x 50 cm
Gewicht	Ca. 25 kg
Stromversorgung	220-240 V, 50 Hz
Absaugleistung	Bis zu 750 m³/h
Anzahl Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Max. Geräuschpegel	65 dB(A)
Filtertyp	Waschbarer Metallfettfilter
Aktivkohlefilter	Optional (Umluftbetrieb)
Beleuchtung	2 integrierte LED-Leuchtmittel
Hauptfunktionen	Abluft, Umluft, Abschaltverzögerung, Filter-Sättigungsanzeige
Pflege und Reinigung	Fettfilter spülmaschinengeeignet, Edelstahloberfläche mit weichem Tuch reinigbar
Sicherheit	Automatische Abschaltung bei Überhitzung, Rückschlagschutz
Ersatzteile und Reparierbarkeit	Filter, Leuchtmittel, Bedienelemente über Neff-Kundendienst erhältlich
Allgemeine Informationen	Bedienungsanleitung enthalten, Installation durch Fachmann empfohlen

Häufig gestellte Fragen - D2654X0 NEFF

Wie installiere ich die Dunstabzugshaube Neff D2654X0?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände zum Kochfeld (65 cm bei Elektro, 75 cm bei Gas). Verwenden Sie die beiliegende Bohrschablone.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können bei 65°C in der Spülmaschine oder von Hand mit einer weichen Bürste gereinigt werden. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss je nach Nutzung alle 6 bis 12 Monate ausgetauscht werden. Er ist nicht waschbar. Die genaue Bezeichnung entnehmen Sie bitte der Bedienungsanleitung.

Wie stelle ich die Saugstufe ein?

Verwenden Sie die Bedientasten: Stufe 1 für sanftes Garen, Stufe 2 für normales Garen, Stufe 3 für starke Gerüche. Die Intensivtaste (I) erhöht die Saugleistung für 10 Minuten.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie die Stromversorgung, die Sicherung und ob der Stecker eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Neff-Kundendienst.

Wie tausche ich die LED-Leuchtmittel aus?

Trennen Sie die Dunstabzugshaube vom Stromnetz, entfernen Sie die Abdeckung, lösen Sie die defekte Lampe und ersetzen Sie sie durch eine LED-Lampe desselben Typs (Typ siehe Bedienungsanleitung).
Achtung: Warten Sie, bis die Lampe abgekühlt ist.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein Sauggeräusch ist normal. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob die Filter richtig sitzen und sauber sind. Ein verstopfter Filter erhöht die Lautstärke.

Wie verwende ich den Umluftbetrieb?

Installieren Sie einen Aktivkohlefilter (separat erhältlich). Die Haube arbeitet dann ohne Außenluftabfuhr. Wechseln Sie den Filter regelmäßig.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, Leuchtmittel, Bedienelemente) sind auf der Neff-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer D2654X0 für die Bestellung.

Wie aktiviere ich die Abschaltverzögerung?

Drücken Sie die Taste für die Abschaltverzögerung (normalerweise ein Uhrensymbol). Die Haube schaltet sich nach 10 Minuten automatisch aus. Ideal, um Gerüche nach dem Kochen zu beseitigen.

BEDIENUNGSANLEITUNG D2654X0 NEFF

Gebrauchs- und Montageanleitung

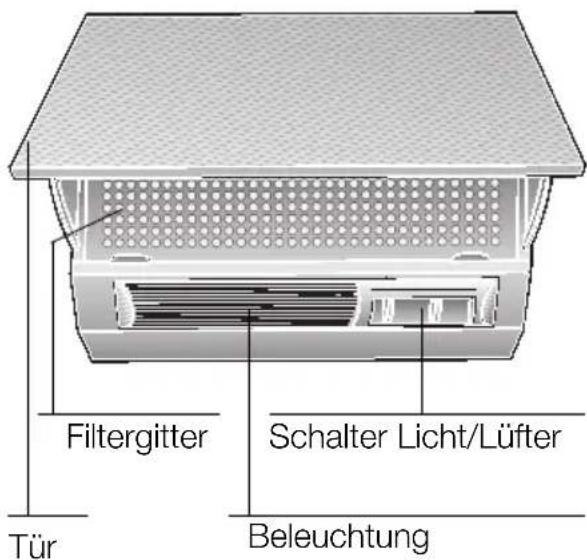

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

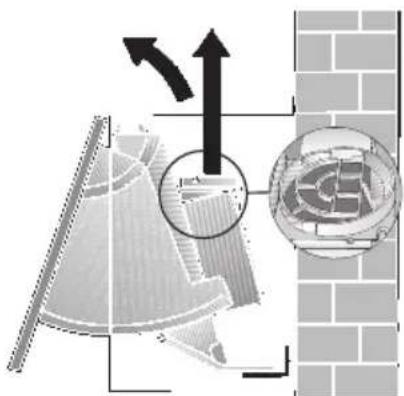

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen.

Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

Licht Lüfterstufen

Licht Lüfterstufen Intensivstufe

☐ Einschalten der Dunstabzugshaube bei Kochbeginn. ☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Einschalten des Lüfters:

☐ Tür aufschwenken. ☐ Lüfterstufe einstellen.

Ausschalten des Lüfters:

Tür zuschwenken.

Bei erneutem Aufschwenken der Tür arbeitet der Lüfter in der zuletzt gewählten Stellung.

Einschalten des Lüfters:

☐ Tür aufschwenken. ☐ Lüfterstufe einstellen. Intensivstufe rastet ein.

Ausschalten des Lüfters:

Die Dunstabzugshaube lässt sich auf zwei verschiedene Arten ausschalten.

Ausschalten 1

☐ Schalter auf 0 – Lüfter aus.

Ausschalten 2

☐ Tür zuschwenken (Schalter bleibt eingeschaltet). □ Zum erneuten Einschalten nur Tür aufschwenken. Die Dunstabzugshaube arbeitet in der zuletzt gewählten Lüftereinstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet oder die Tür geschlossen ist.

Zur Aufnahme der fettigen Bestandteile und zum Binden von Geruchsstoffen des Küchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. ☐ Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. ☐ Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Bio-Müll entsorgt werden.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. ☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen. ☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Filter und Wartung

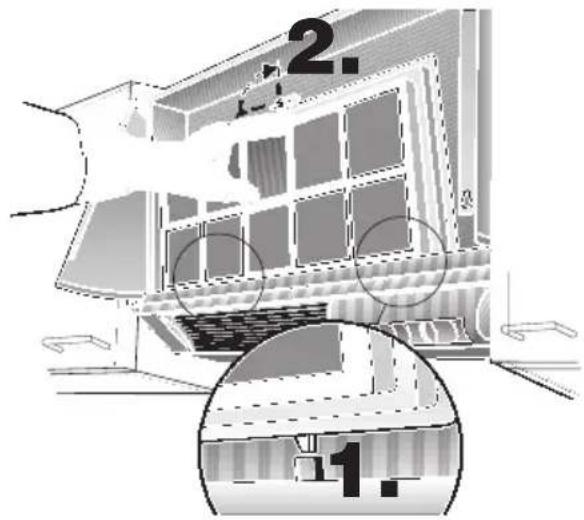

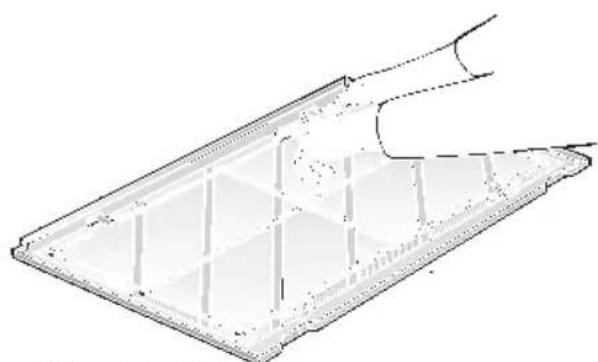

Ausbauen der Fettfilter

1. Tür bis zum Anschlag aufschwenken.
2. Filtergitter anheben, über die Halterungen nach vorne heben und nach unten abnehmen.

1. Drahtgitter entfernen.

Gesättigte Filtermatte entnehmen, Fil-tergitter reinigen und neue Filtermatte einlegen

Metall-Fettfilter

Gesättigte Filtermatten entnehmen, Filtermatten und Filtergitter

reinigen. Gereinigte Filtermatten wieder einlegen. Dabei darauf achten, dass in der Mitte kein Luftspalt entsteht.

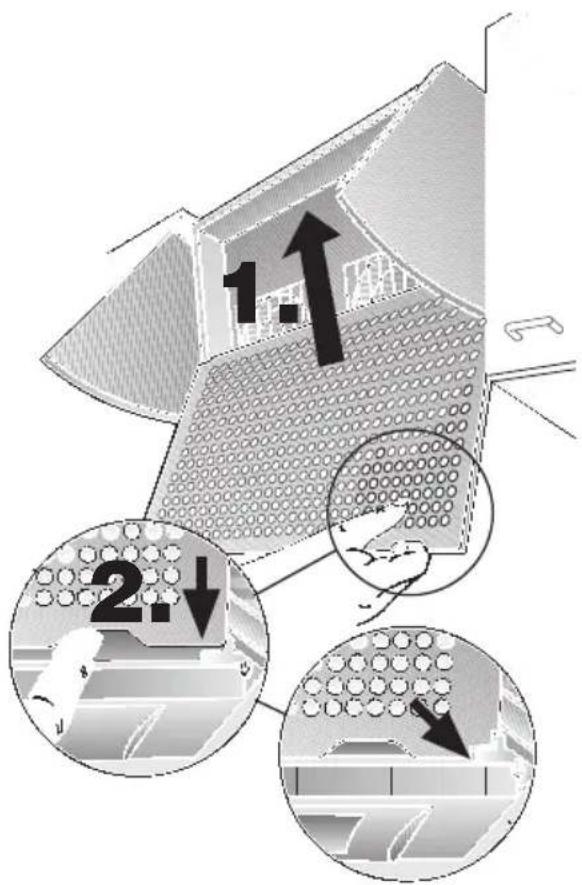

Einbauen der Fettfilter

1. Filtermatte mit Drahtgitter festklemmen.

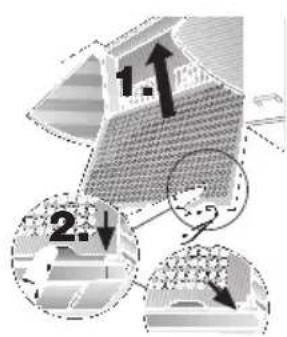

1. Filtergitter am Gehäuse anlegen und nach oben schieben. Unterkante über die Halterungen nach hinten drücken und absenken.

⚠️ Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Filter und Wartung

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Ein- und Ausbauen:

1. Tür bis zum Anschlag aufschwenken.
2. Filtergitter anheben, über die Halterungen nach vorne heben und nach unten abnehmen.

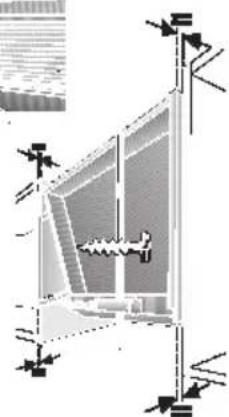

1. Schraube durch Flügelmutter und Hülse stecken und in das Gehäuse eindrehen (nur beim ersten Einbau erforderlich). – Schraube und Flügelmutter liegen dem Aktivkohlefilter bei –.

1. Mit einem Schraubendreher oder Ähnlichem die beiden Laschen im Gehäuse nach hinten durchdrücken (nur beim ersten Einbau erforderlich).

1. Aktivkohlefilter in die linke untere Gehäuseecke einlegen. Verschieben, bis die beiden Einhängehaken in die Öffnungen tauchen und mit der Flügelmutter oben verriegeln.

1. Filtergitter am Gehäuse anlegen und nach oben schieben. Unterkante über die Halterungen nach hinten drücken und absenken.

⚠️ Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger.

Reinigen Sie nur in Schliffrichtung.

Warnung: Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch. Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Keine Scheuermittel verwenden.

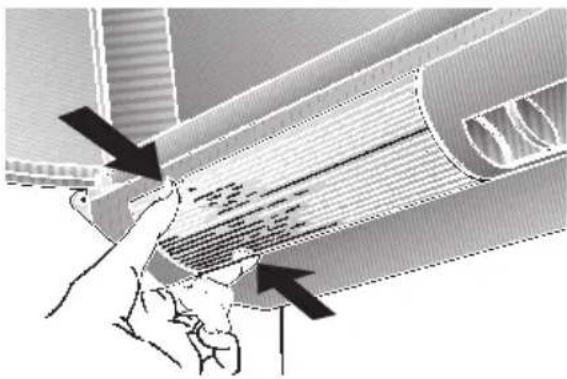

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.
2. Lampenabdeckung an den markierten Flächen leicht zusammendrücken und nach vorne abnehmen.

1. Lampe austauschen (handelsübliche Glühlampe max. 60 Watt, Sockel E 14).
2. Lampenabdeckung wieder einsetzen.
3. Netzstecker wieder einstecken oder Sicherung einschalten.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Montageanleitung: Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

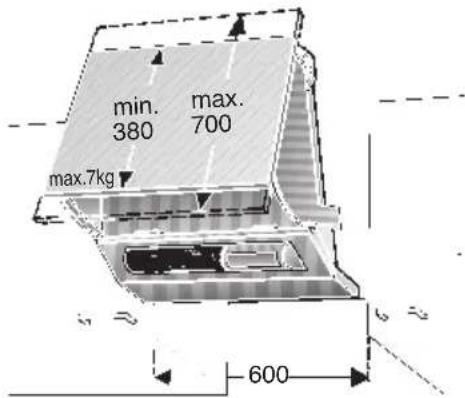

⚠️ Mindestabstand zwischen Elektro-Kochstellen und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

⚠️ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠️ Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

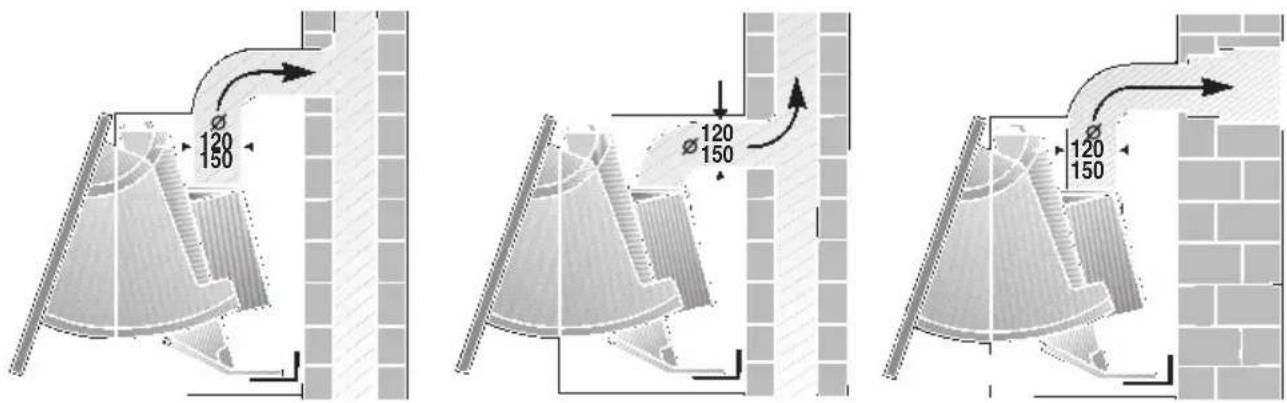

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

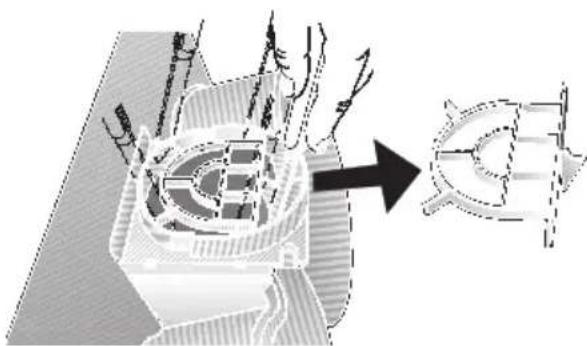

⚠️ Bei Abluftbetrieb immer zuerst Schutzgitter im Luftstutzen ausschneiden!

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist.

Vor der Montage

Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

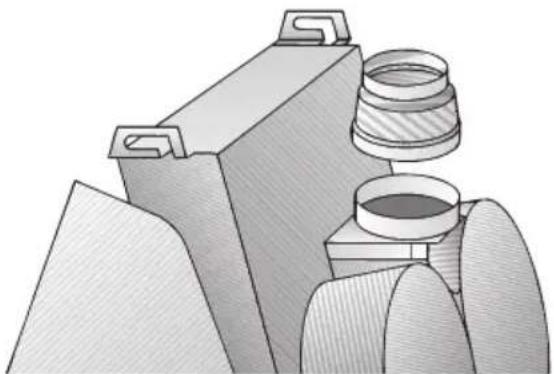

Anschluss Abluftrohr ∅ 100 mm:

Reduzierstutzen (beiliegend bzw. beim Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

Anschluss Abluftrohr ∅ 120 mm:

Abluftrohr direkt am Luftaustritt befestigt.

Anschluss Abluftrohr ∅ 150 mm:

Erweiterungsstutzen (beiliegend bzw. im Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

⚠ Ist eine Rückstauklappe montiert, die Funktion überprüfen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführt.

Nach der Montage der Dunstabzugshaube den Aktivkohlefilter einsetzen.

(Montage siehe Filter und Wartung).

Wird die Dunstabzugshaube unter einem Aufsatzschrank montiert, muss für einen ausreichenden Luftauslass gesorgt werden (mind. 177 cm²).

Die Dunstabzugshaube hat serienmäßig ein Schutzgitter am Luftstutzen. Sollte dieses entfernt worden sein, muss der Luftstutzen durch ein Reduzierstück mit Schutzgitter ergänzt werden (siehe Sonderzubehör).

Elektrischer Anschluss Einbau

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Nähe der Dunstabzugshaube anbringen.

☐ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. ☐ Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Hinweis: Für die Befestigung der Dunstabzugshaube (z.B. am Ende der Möbelzeile) kann ein Wandaufhänge-Set beim Fachhandel bezogen werden (siehe Sonderzubehör).

Die Dunstabzugshaube ist zum Einbau zwischen zwei Oberschränken vorgesehen.

1. Fettfilter abnehmen (siehe Filter und Wartung).
2. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an den Seitenwänden der Nachbarschränke anreißen.

Einbauen

Je nach Höhe der Oberschränke kann die Dunstabzugshaube auch etwas tiefer eingebaut werden. Dazu die Schablone entsprechend tiefer anlegen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 650 mm achten (die Befestigungsschrauben müssen mind. 1040 mm über den Kochstellen angebracht sein).

1. Vorbohren (mit Stichel bzw. 2 mm Bohrer) und Schrauben bis 5 mm eindrehen.

1. Die Dunstabzugshaube an den beiden Schrauben zwischen den Oberschränken einhängen.

1. Die beiden Seitenteile der Wrasenklappe in das Gerät bis zum Anschlag einschieben.

1. Die Dunstabzugshaube an der Vorderkante der Seitenschränke über die Seitenteile ausrichten.

Achtung: Hat die Möbeltür einen Abstand zum Möbelkorpus (z.B. durch Anschlaggummis) ist die Dunstabzugshaube um dieses Maß vorzuziehen.

1. Die Lage der unteren Befestigungsschrauben anreißen, vorbohren und Schrauben eindrehen.
2. Alle 4 Befestigungsschrauben fest anziehen.
3. Rohrverbindung herstellen.
4. Elektrische Verbindung herstellen.

Montieren der Möbeltür:

Türdicke: mindestens 16 mm Türhöhe: 380 mm bis 700 mm Türgewicht: max. 7 kg Zum Anpassen an seitliche Oberschränke darf die Tür oben und unten überstehen.

1. Die beiden Seitenteile rechts und links wieder entnehmen. Hierzu jeweils die rote Kunststoff-Lasche im Gehäuse nach innen ziehen und das Seitenteil nach vorne herausziehen.

Einbauen

1. Die Befestigungspunkte an der Tür anreißen. Maße für die senkrechten Langlöcher:

⚠ Ist eine Differenz zwischen Oberkante Möbeltür zu Oberkante Schrank vorhanden, sind die Maße entsprechend zu ändern.

Bei nicht schrankdeckenbündigem Einbau muss die Tür um das entsprechende Maß höher montiert werden.

⚠ Das Maß 570 ± 2 exakt einhalten.

1. Seitenteile an die Tür schrauben. Dabei auf die richtige Lage links – rechts achten.

1. Komplette Tür in die Dunstabzugshaube einsetzen.

Die Schraubpunkte an der Tür können auch direkt angezeichnet werden. Dazu lassen Sie die Seitenteile im Gerät, legen die Tür an, richten sie aus und zeichnen sie rückseitig an.

Kontrollieren, dass die Tür beim Ausziehen beidseitig anschlägt, d. h. sicher verriegelt ist.

⚠ Die roten Kunststoff-Laschen können nur entriegelt werden, wenn die Tür nicht bis zum Anschlag aufgeschwenkt ist.

1. Je nach dem Gewicht der Tür kann die Laufeigenschaft der Tür mit den beiden Schrauben rechts und links am Gehäuse eingestellt werden.

☐ Drehen nach rechts = Tür geht schwerer.

Wandabschluss montieren:

Der Spalt zur Rückwand kann mit der beiliegenden Abdeckschiene verschlossen werden.

Mit den beiden Blechschrauben die Abdeckschiene an die Unterseite der Dunstabzugshaube schrauben.

Fettfilter wieder einbauen.

Wenn die Möbeltür ausgebaut werden muss:

Jeweils die roten Kunststofflaschen im Gehäuse nach innen ziehen. Dadurch wird die Tür entriegelt und kann nach vorne herausgezogen werden.

Gewicht in kg

Geräteausführung	Abluft Umluft
1-motorig 6,5 7,8
2-motorig 8,0 9,3

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Filtro antigrasa de fieltro:

Bei Anruf bitte angeben:

N°E

FD

NeffCOM® (Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
