BEDIENUNGSANLEITUNG NT 201 Me Classic Kärcher

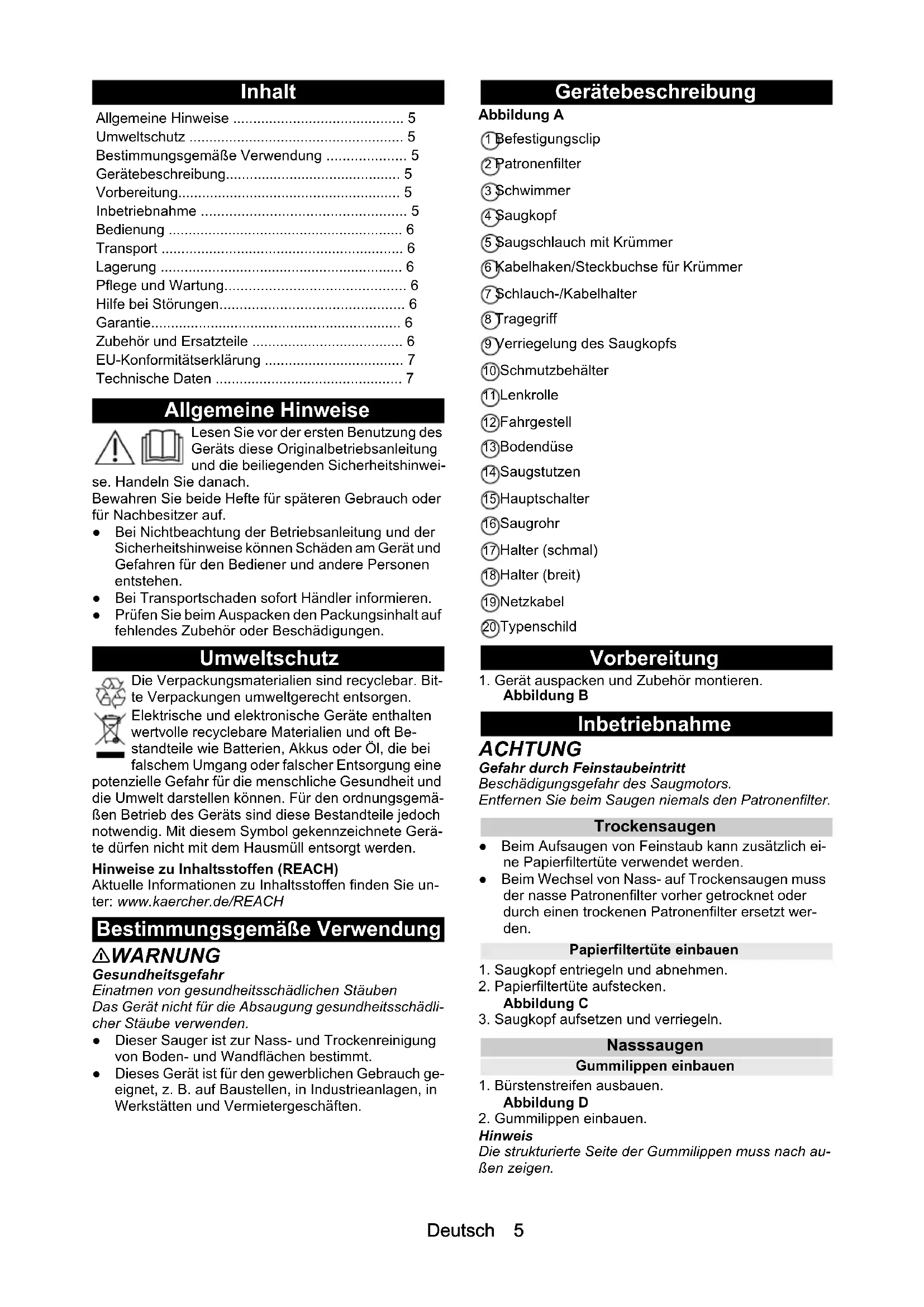

E FDeutsch 5 Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei- se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf. ● Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. ● Bei Transportschaden sofort Händler informieren. ● Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Bestimmungsgemäße Verwendung 몇 WARNUNG Gesundheitsgefahr Einatmen von gesundheitsschädlichen Stäuben Das Gerät nicht für die Absaugung gesundheitsschädli- cher Stäube verwenden. ● Dieser Sauger ist zur Nass- und Trockenreinigung von Boden- und Wandflächen bestimmt. ● Dieses Gerät ist für den gewerblichen Gebrauch ge- eignet, z. B. auf Baustellen, in Industrieanlagen, in Werkstätten und Vermietergeschäften. Gerätebeschreibung Abbildung A 1 Befestigungsclip 2 Patronenfilter 3 Schwimmer 4 Saugkopf 5 Saugschlauch mit Krümmer 6 Kabelhaken/Steckbuchse für Krümmer 7 Schlauch-/Kabelhalter 8 Tragegriff 9 Verriegelung des Saugkopfs 10 Schmutzbehälter 11 Lenkrolle 12 Fahrgestell 13 Bodendüse 14 Saugstutzen 15 Hauptschalter 16 Saugrohr 17 Halter (schmal) 18 Halter (breit) 19 Netzkabel 20 Typenschild Vorbereitung

1. Gerät auspacken und Zubehör montieren.

Abbildung B Inbetriebnahme ACHTUNG Gefahr durch Feinstaubeintritt Beschädigungsgefahr des Saugmotors. Entfernen Sie beim Saugen niemals den Patronenfilter. Trockensaugen ● Beim Aufsaugen von Feinstaub kann zusätzlich ei- ne Papierfiltertüte verwendet werden. ● Beim Wechsel von Nass- auf Trockensaugen muss der nasse Patronenfilter vorher getrocknet oder durch einen trockenen Patronenfilter ersetzt wer- den. Papierfiltertüte einbauen

1. Saugkopf entriegeln und abnehmen.

2. Papierfiltertüte aufstecken.

3. Saugkopf aufsetzen und verriegeln.

Nasssaugen Gummilippen einbauen

1. Bürstenstreifen ausbauen.

2. Gummilippen einbauen.

• Hinweis Die strukturierte Seite der Gummilippen muss nach au- ßen zeigen. Allgemeine Hinweise p. 5
• Umweltschutz p. 5
• Bestimmungsgemäße Verwendung p. 5
• Gerätebeschreibung p. 5
• Vorbereitung p. 5
• Inbetriebnahme p. 5
• Bedienung p. 6
• Transport p. 6
• Lagerung p. 6
• Pflege und Wartung p. 6
• Hilfe bei Störungen p. 6
• Garantie p. 6
• Zubehör und Ersatzteile p. 6
• EU-Konformitätserklärung p. 7
• Technische Daten Deutsch Papierfiltertüte entfernen ● Beim Aufsaugen von Nassschmutz muss immer die Papierfiltertüte entfernt werden. Bedienung Gerät einschalten p. 76

1. Netzstecker einstecken.

2. Gerät am Hauptschalter einschalten.

1. Reinigung durchführen.

Schmutzbehälter entleeren ● Der Saugkanal ist mit einem Schwimmer ausgestat- tet. ● Ist der höchstzulässige Schmutzwasserpegel im Behälter erreicht, wird der Saugstrom unterbrochen.

1. Gerät am Hauptschalter ausschalten.

2. Saugkopf entriegeln und abnehmen.

3. Schmutzbehälter entleeren.

1. Gerät am Hauptschalter ausschalten.

2. Netzstecker ziehen.

1. Schmutzbehälter entleeren.

2. Gerät innen und außen durch Absaugen und Abwi-

schen mit einem feuchten Tuch reinigen. Gerät aufbewahren

1. Saugrohre, Saugschlauch und Netzkabel entspre-

chend Abbildung aufbewahren. Abbildung E

2. Gerät in einem trockenen Raum abstellen und vor

unbefugter Benutzung sichern. Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Gerät entsprechend Abbildung transportieren.

2. Gerät beim Transport in Fahrzeugen nach den je-

weils geltenden Richtlinien gegen Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Ge- räts. Das Gerät darf nur in Innenräumen gelagert werden. Pflege und Wartung GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Patronenfilter wechseln

1. Saugkopf entriegeln und abnehmen.

2. Saugkopf um 180° drehen und ablegen.

3. Befestigungsclip entriegeln.

4. Patronenfilter abnehmen.

5. Neuen Patronenfilter aufsetzen.

6. Befestigungsclip einsetzen und verriegeln.

7. Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Saugturbine läuft nicht

1. Steckdose und Sicherung der Stromversorgung

2. Netzkabel und Netzstecker des Geräts prüfen.

3. Gerät einschalten.

Saugturbine läuft, aber Gerät saugt nicht Schwimmer verschließt Saugkanal

1. Schmutzbehälter entleeren.

Saugkraft lässt nach

1. Verstopfungen aus Saugdüse, Saugrohr, Saug-

schlauch oder Patronenfilter entfernen.

2. Gefüllte Papierfiltertüte wechseln.

3. Patronenfilter wechseln.

Staubaustritt beim Saugen

1. Korrekte Einbaulage des Patronenfilters prüfen.

2. Patronenfilter wechseln.

Kundendienst Kann die Störung nicht behoben werden, muss das Ge- rät vom Kundendienst überprüft werden. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads". Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.Deutsch 7 EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Nass- und Trockensauger Typ: 1.428-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Angewandte harmonisierte Normen EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Voll- macht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/10/01 Technische Daten Technische Änderungen vorbehalten. Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser NT 20/1 Me Classic NT 30/1 Me Classic NT 38/1 Me Classic Elektrischer Anschluss Netzspannung V 220-240 220-240 220-240 Phase ~ 1 1 1 Netzfrequenz Hz 50-60 50-60 50-60 Schutzart IPX4 IPX4 IPX4 Schutzklasse II II II Nennleistung W 1300 1300 1300 Maximale Leistung W 1500 1500 1500 Leistungsdaten Gerät Behälterinhalt l 19 28 36 Füllmenge Flüssigkeit l 12 21 29 Luftmenge (max.) l/s 59 59 59 Unterdruck (max.) kPa (mbar) 22,7 (227) 22,7 (227) 22,7 (227) Maße und Gewichte Typisches Betriebsgewicht kg 7,2 7,8 8,4 Länge x Breite x Höhe mm 380 x 365 x 520 380 x 365 x 640 380 x 365 x 735 Durchmesser Saugschlauch mm 35 35 35 Umgebungsbedingungen Umgebungstemperatur (max.) °C +40 +40 +40 Ermittelte Werte gemäß EN 60335-2-69 Schalldruckpegel L

dB(A)787878 Unsicherheit K

Netzkabel Typ Netzkabel mm
