BEDIENUNGSANLEITUNG IVR 35202 Sc Me Kärcher

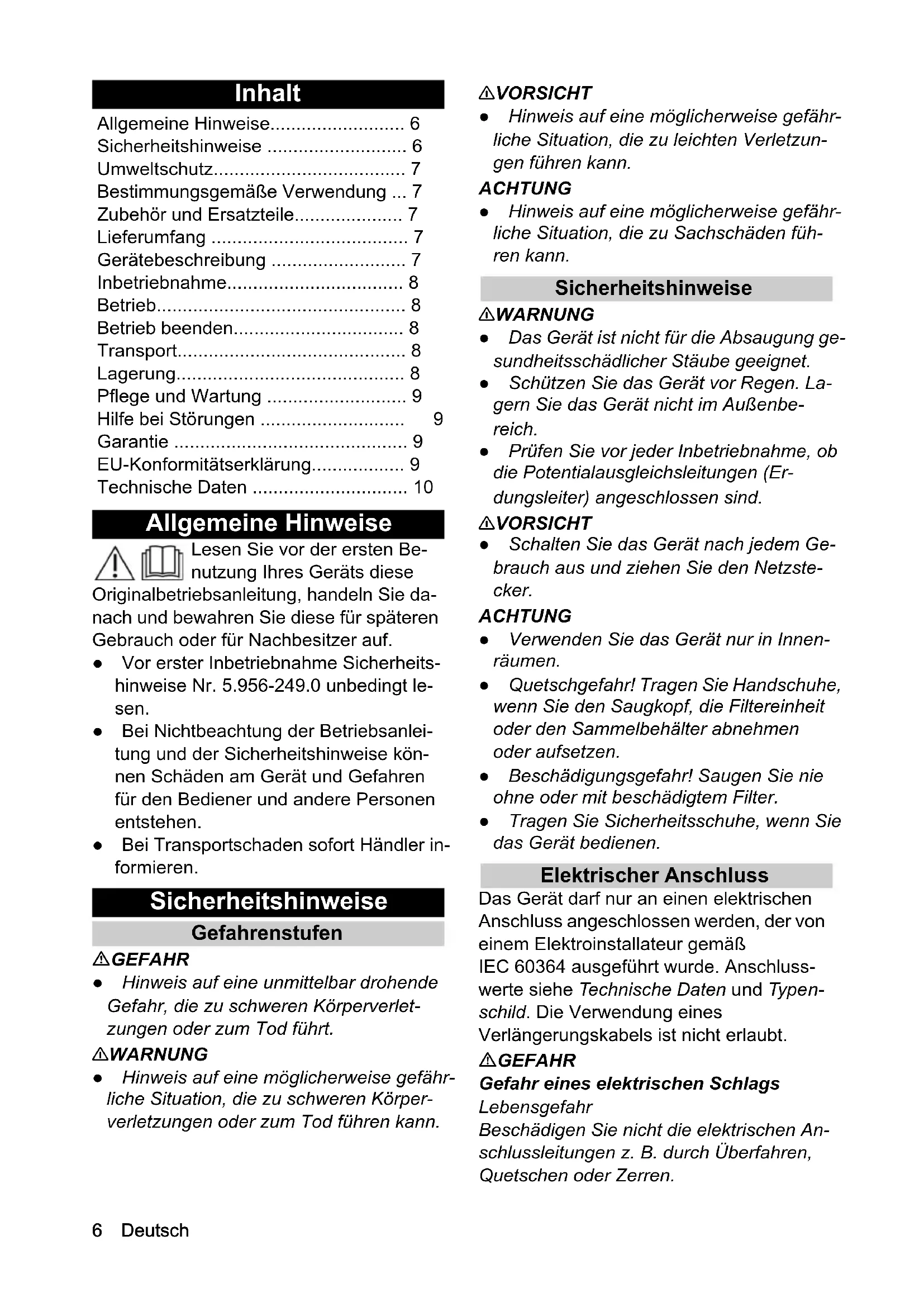

• 154AB C D E F G H IJ6 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Be- nutzung Ihres Geräts diese Originalbetriebsanleitung, handeln Sie da- nach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. ● Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.956-249.0 unbedingt le- sen. ● Bei Nichtbeachtung der Betriebsanlei- tung und der Sicherheitshinweise kön- nen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. ● Bei Transportschaden sofort Händler in- formieren. Sicherheitshinweise Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverlet- zungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu schweren Körper- verletzungen oder zum Tod führen kann. 몇 VORSICHT ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu leichten Verletzun- gen führen kann. ACHTUNG ● Hinweis auf eine möglicherweise gefähr- liche Situation, die zu Sachschäden füh- ren kann. Sicherheitshinweise 몇 WARNUNG ● Das Gerät ist nicht für die Absaugung ge- sundheitsschädlicher Stäube geeignet. ● Schützen Sie das Gerät vor Regen. La- gern Sie das Gerät nicht im Außenbe- reich. ● Prüfen Sie vor jeder Inbetriebnahme, ob die Potentialausgleichsleitungen (Er- dungsleiter) angeschlossen sind. 몇 VORSICHT ● Schalten Sie das Gerät nach jedem Ge- brauch aus und ziehen Sie den Netzste- cker. ACHTUNG ● Verwenden Sie das Gerät nur in Innen- räumen. ● Quetschgefahr! Tragen Sie Handschuhe, wenn Sie den Saugkopf, die Filtereinheit oder den Sammelbehälter abnehmen oder aufsetzen. ● Beschädigungsgefahr! Saugen Sie nie ohne oder mit beschädigtem Filter. ● Tragen Sie Sicherheitsschuhe, wenn Sie das Gerät bedienen. Elektrischer Anschluss Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde. Anschluss- werte siehe Technische Daten und Typen- schild. Die Verwendung eines Verlängerungskabels ist nicht erlaubt. GEFAHR Gefahr eines elektrischen Schlags Lebensgefahr Beschädigen Sie nicht die elektrischen An- schlussleitungen z. B. durch Überfahren, Quetschen oder Zerren. Allgemeine Hinweise p. 6
• Sicherheitshinweise p. 6
• Umweltschutz p. 7
• Bestimmungsgemäße Verwendung p. 7
• Zubehör und Ersatzteile p. 7
• Lieferumfang p. 7
• Gerätebeschreibung p. 7
• Inbetriebnahme p. 8
• Betrieb p. 8
• Betrieb beenden p. 8
• Transport p. 8
• Lagerung p. 8
• Pflege und Wartung p. 9
• Hilfe bei Störungen p. 9
• Garantie p. 9
• EU-Konformitätserklärung p. 9
• Technische Daten Deutsch 7 Schützen Sie die Kabel vor Hitze, Öl und scharfen Kanten. Prüfen Sie die Netzanschlussleitung des Gerätes vor jedem Betrieb. Nehmen Sie das Gerät nicht mit beschädigtem Kabel in Betrieb. Lassen Sie ein beschädigtes Ka- bel durch eine Elektrofachkraft austau- schen. Verhalten im Notfall GEFAHR Verletzungs- und Beschädigungsgefahr beim Einsaugen brennbarer Materialien, bei Kurzschluss oder anderen elektri- schen Fehlern Gefahr des Einatmens von gesundheitsge- fährdenden Gasen, Gefahr eines Strom- schlags, Gefahr durch Verbrennungen. Schalten Sie im Notfall das Gerät aus und ziehen Sie den Netzstecker. Umweltschutz Die Verpackungsmaterialien sind re- cyclebar. Bitte Verpackungen umwelt- gerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Mate- rialien und oft Bestandteile wie Batte- rien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine po- tenzielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Be- trieb des Geräts sind diese Bestandteile je- doch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Bestimmungsgemäße Verwendung 몇 WARNUNG Einatmen gesundheitsschädlicher Stäu- p. 10

Gesundheitsschädigung Verwenden Sie das Gerät nicht zum Ab- saugen gesundheitsschädlicher Stäube. ACHTUNG Kurzschluss durch hohe Luftfeuchtigkeit Beschädigung des Geräts Verwenden Sie das Gerät nur in Innenräu- men. Das Gerät ist bestimmt für: ● Das Aufsaugen von nicht brennbaren und nicht explosionsgefährlichen Stof- fen ● Das Absaugen von Stäuben und gro- bem Schmutz ● Den industriellen Gebrauch, z. B. in La- ger- und Fertigungsbereichen ● Den gewerblichen Gebrauch, z. B. in Hotels, Schulen, Krankenhäusern, Fab- riken, Läden, Büros und Vermieterge- schäften. Jeglicher andere Gebrauch wird als un- sachgemäß angesehen. Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Lieferumfang Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei Transportschäden be- nachrichtigen Sie bitte Ihren Händler. Gerätebeschreibung Abbildungen siehe Grafikseite Abbildung A 1 Sammelbehälter 2 Hebel Sammelbehälter absenken 3 Saugschlauchanschluss 4 Schubbügel 5 Geräteschalter 6 Netzkabel 7 Verriegelung Saugkopf 8 Taschenfilter 9 Handgriff Filterabreinigung 10 Hebel Sammelbehälter absenken 11 Zubehörhalterung 12 Fahrgestell 13 Lenkrollen mit Feststellbremse8 Deutsch Inbetriebnahme Abbildung siehe Grafikseiten

1. Das Gerät in die Arbeitsposition bringen.

2. Wenn nötig das Gerät mit der Feststell-

3. Sicherstellen, dass der Saugkopf ord-

nungsgemäß aufgesetzt ist.

4. Den Saugschlauch in den Saug-

schlauchanschluss stecken. Abbildung B

5. Das gewünschte Zubehör auf den Saug-

schlauch aufstecken. Betrieb

1. Den Netzstecker in die Steckdose ste-

2. Das Gerät am Geräteschalter einschal-

ten. Abbildung C Der Schalter hat mehrere Schaltstufen: 0 Das Gerät ist ausgeschaltet. 1 Der Motor 1 ist eingeschaltet. 2 Die Motoren 1 und 2 sind eingeschal- tet. ACHTUNG Betrieb mit einem Motor Beschädigungsgefahr des Antriebsmotors Schalten Sie die Schalterstufen zügig. Das Gerät immer in Stufe 2 betreiben

3. Den Saugvorgang beginnen.

Staubfilter reinigen Abbildung siehe Grafikseiten Hinweis Reinigen Sie regelmäßig den Filter, um Saugkraftverlust zu vermeiden. Abbildung D

1. Den Handgriff Filterabreinigung mehr-

mals hin- und herbewegen, um den Fil- ter zu reinigen. Sammelbehälter leeren

1. Das Gerät ausschalten und von der

Stromversorgung trennen.

2. Den Staubfilter reinigen.

3. Den Sammelbehälter durch Herabdrü-

cken der Hebel absenken. Abbildung E

4. Den Sammelbehälter aus dem Gerät

5. Den Sammelbehälter in die Entsor-

gungseinrichtung leeren.

6. Den Inhalt gemäß den gesetzlichen Be-

stimmungen entsorgen oder wiederver- wenden. Hinweis Bewegen Sie den Sammelbehälter nur auf dessen Laufrollen. Verwenden Sie dafür keinen Kran oder z. B. Gabelstabler. Saugkopf abnehmen Abbildung siehe Grafikseiten

1. Das Gerät ausschalten und vom Strom-

2. Die Verriegelung Saugkopf öffnen.

3. Den Saugkopf abnehmen und zur Seite

legen. Betrieb beenden

1. Das Gerät am Ein- / Aus-Schalter aus-

2. Den Sammelbehälter leeren und reini-

3. Das Zubehör abmontieren und ggf. reini-

gen und trocknen. Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

1. Beim Transport in Fahrzeugen das Ge-

rät nach den gültigen Richtlinien gegen Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

1. Das Gerät nur in Innenräumen lagern.Deutsch 9

1. Das Gerät und das Zubehör in regelmä-

ßigen Abständen mit geeigneter Flüs- sigkeit spülen und trocknen lassen.

2. Den Taschenfilter regelmäßig auf Be-

schädigungen kontrollieren. Bei Be- schädigung den Taschenfilter ersetzen. Taschenfilter ersetzen Abbildung H 1 Schrauben 2 Spannring 3 Taschenfilter 4 Reinigungsvorrichtung

1. Den Saugkopf abnehmen.

2. Die Filtereinheit an den Handgriffen aus

dem Gerät nehmen und umdrehen.

3. Die Schrauben entfernen und die Reini-

gungsvorrichtung demontieren.

Die Verschraubung des Spannrings lösen.

5. Den Taschenfilter abnehmen.

6. Den neuen Taschenfilter einsetzten.

Beim Einbau darauf achten, dass die La- sche am Filtereinsatz in die Welle greift. Abbildung J

7. Den Spannring aufsetzten und ver-

8. Die Reinigungsvorrichtung aufsetzen

und verschrauben. Hilfe bei Störungen GEFAHR Verletzungsgefahr Gefahr des unabsichtlichen Anlaufens des Geräts und Gefahr eines elektrischen Schlags Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzste- cker. Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen von einem Fachmann ausführen. Motor (Saugturbine) läuft nicht an Keine elektrische Spannung Die Steckdose und die Sicherung der Stromversorgung prüfen. Das Netzkabel und den Netzstecker des Geräts prüfen. Kundendienst Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst über- prüft werden. Garantie In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vor- handen) finden Sie im Service-Bereich Ih- rer lokalen Kärcher-Webseite unter "Downloads". EU-Konformitätserklärung Hiermit erklären wir, dass das im Folgen- den genannte Produkt den einschlägigen Bestimmungen der aufgeführten Richtli- nien und Verordnungen entspricht. Bei ei- ner nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit. Produkt: Trockensauger Typ: 9.986-xxx Richtlinien und Verordnungen 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Angewandte harmonisierte Normen EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN IEC 63000: 2018 Angewandte nationale Normen -10 Deutsch Name und Anschrift Dokumentationsbevollmächtigter: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel.: +49 7171 94888-0 Fax: +49 7171 94888-528 Waldstetten, 2024/07/01 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel.: +49 7171 94888-0 Fax: +49 7171 94888-528 Technische Daten Technische Änderungen vorbehalten. IVR 35/20-2 Sc Me Elektrischer Anschluss Netzspannung V 220-240 Phase ~ 1 Netzfrequenz Hz 50-60 Schutzart IPX4 Schutzklasse I Leistung W 2000 Netzabsicherung (träge) A 16 Maße und Gewichte Typisches Betriebsgewicht kg 50 Länge x Breite x Höhe mm 740 x 580 x 1105 Umgebungsbedingungen Umgebungstemperatur °C +40 Leistungsdaten Gerät Behälterinhalt l 35 Luftmenge l/s 2 x 50 Unterdruck kPa (mbar) 22 (220) Nennweite Saugschlauch DN50 Ermittelte Werte gemäß EN 60335-2-69 Hand-Arm-Vibrationswert m/s

< 2,5 Unsicherheit K m/s

0,2 Schalldruckpegel L

dB(A) 70 Unsicherheit K
