LM100 - Luxmeter Amprobe - Kostenlose Bedienungsanleitung

Produkttyp	Luxmeter
Marke	Amprobe
Modell	LM100
Abmessungen (Hauptgerät)	130 × 63 × 38 mm (5,1 × 2,5 × 1,5 Zoll)
Abmessungen (Sensor)	80 × 55 × 29 mm (3,2 × 2,2 × 1,1 Zoll)
Gewicht (mit Batterie)	220 g (0,48 lb)
Stromversorgung	Batterie 9 V (NEDA 1604, IEC 6F22, JIS 006P)
Batterielebensdauer	Ungefähr 200 Stunden
Anzeige	LCD 3 ½-stellig, 1999 Zählungen
Abtastrate	2,5 Mal pro Sekunde
Messbereiche	20, 200, 2000, 20000, 200000 Lux; 20, 200, 2000, 20000 fc
Genauigkeit	±3 % (Standard-Glühlampe 2854 K); ±6 % (andere sichtbare Lichtquellen)
Cosinus-Korrektur	Klasse A nach JIS C 1609:1993 und CNS 5119 (30° ±2%, 60° ±6%, 80° ±25%)
Hauptfunktionen	Display-Haltefunktion (HOLD), manuelle Bereichswahl (MAN), MAX-Halten
Automatische Abschaltung	Ja (ca. 6 Minuten Inaktivität)
Sensor	Silizium-Photodiode mit Filter
Betriebstemperatur	-10 °C bis 50 °C, 0 bis 80 % rF
Lagertemperatur	-10 °C bis 50 °C, 0 bis 70 % rF
Maximale Höhe	2000 m
Lieferumfang	1 Luxmeter, 1 Batterie 9 V, 1 Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen Tuch und einer milden Wasser-Reinigungslösung reinigen. Keine chlorierten oder aromatischen Lösungsmittel verwenden.
Garantie	1 Jahr auf Material- und Verarbeitungsfehler

Häufig gestellte Fragen - LM100 Amprobe

Wie schalte ich das Luxmeter Amprobe LM100 ein und aus?

Drücken Sie die Taste ① Ein/Aus, um das Gerät ein- oder auszuschalten.

Wie wähle ich die Maßeinheit (Lux oder Foot-Candle)?

Verwenden Sie die Taste Lux / Lumen pro Quadratfuß, um zwischen den Einheiten zu wechseln. 1 fc = 10,764 Lux.

Wie friere ich einen Messwert auf dem Display ein?

Drücken Sie die HOLD-Taste, um den angezeigten Wert einzufrieren. Drücken Sie erneut, um die Anzeige freizugeben.

Wie wähle ich manuell den Messbereich aus?

Drücken Sie die MAN-Taste (manueller Modus), um den gewünschten Bereich aus 20, 200, 2000, 20000 oder 200000 Lux auszuwählen.

Was tun, wenn das Display das Symbol für schwache Batterie anzeigt?

Ersetzen Sie die Batterie, sobald das Symbol « + + » erscheint. Öffnen Sie das Batteriefach auf der Rückseite und legen Sie eine neue 9V-Batterie ein (Typ NEDA 1604 oder gleichwertig).

Wie reinige ich das Luxmeter?

Verwenden Sie ein weiches, leicht mit einer milden Wasser-Reinigungslösung angefeuchtetes Tuch. Verwenden Sie niemals chlorierte oder aromatische Lösungsmittel. Vor Gebrauch trocknen lassen.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ±3 % für eine Standard-Glühlampe bei 2854 K und ±6 % für andere sichtbare Lichtquellen.

Wie deaktiviere ich die automatische Abschaltung?

Halten Sie die HOLD-Taste gedrückt, während Sie das Gerät einschalten. Die automatische Abschaltung (6 Minuten) wird deaktiviert.

Wie führe ich den Nullabgleich durch?

Beim LM100 ist der Nullabgleich nicht verfügbar (diese Funktion ist beim LM120 vorhanden). Stellen Sie sicher, dass der Sensor beim Einschalten keinem Licht ausgesetzt ist.

Was tun bei einer Fehlfunktion?

Überprüfen Sie zuerst die Batterie. Konsultieren Sie die Bedienungsanleitung für Bedienfehler. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Amprobe-Servicecenter für eine Reparatur.

BEDIENUNGSANLEITUNG LM100 Amprobe

Alle Rechte vorbehalten.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zunehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH Auf SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Allen Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firm name, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte dem Messgerat eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Ersatz von Instrumenten messen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantieerklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantiepiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test Tools-Distributore gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe Test Tools ServiceCenter (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*Nur Korrespondenz -keine Reparaturen und kein Umtausch unter dieser Anschrift.

Kunden in Europa wenden sich an den zuständigen Distributor.)

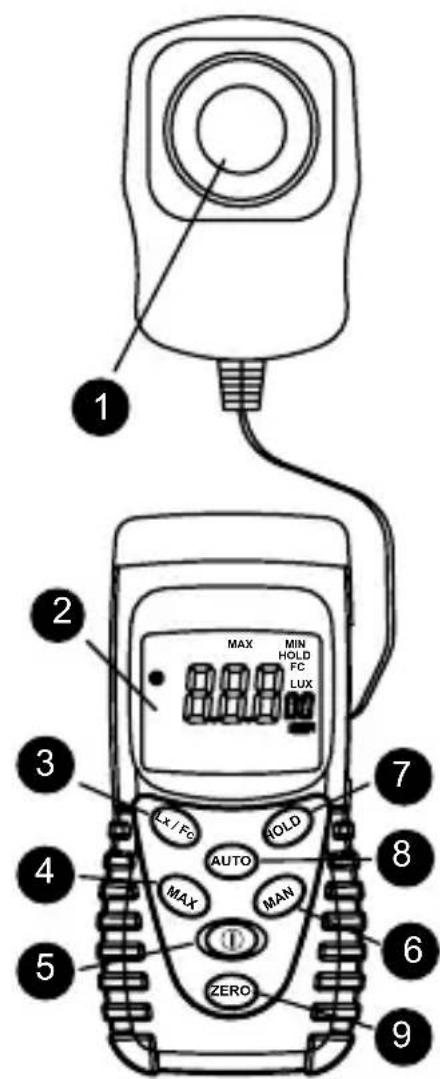

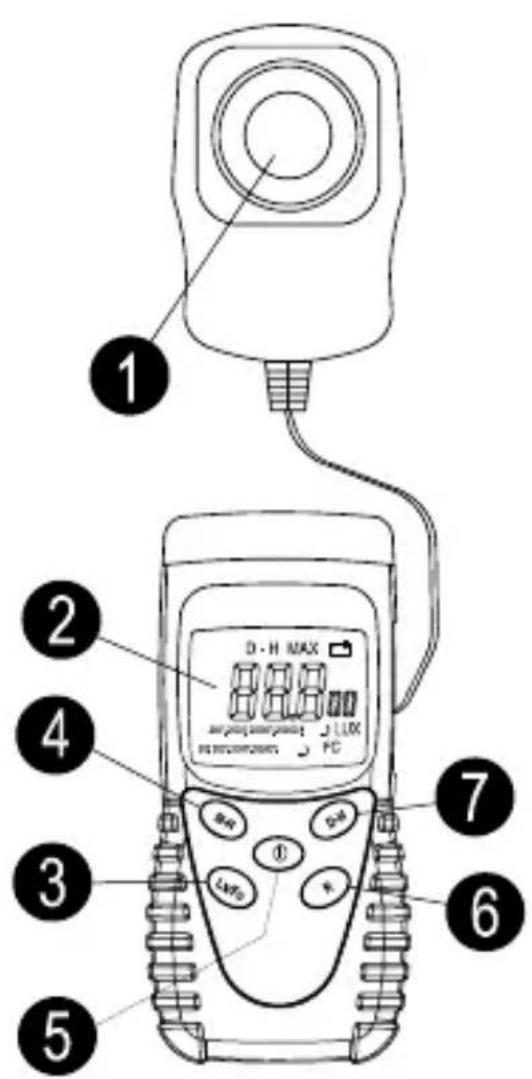

LM-120LM-100

1 Lichtsensor
Anzeige (LCD)
3 Lux / Footcandle
MAX-Verschluss (LM-100); MIN- und MAX-Wert (LM-120)
Ein/Aus-Taste: ON/OFF
6 Manuelle Bereichswahl
DATA HOLD-Taste
8 Automatische Bereichswahl
9 Lichtsensor-Nullung

Symbole 21

Auspacken und Überprüfen 21

Einführung 21

Bedienung 21

Lux/Footcandle 22

Datum halten 22

MAN Bereichswahl (LM-100) 22

AUTO/MANBereichswahl(LM-120) 22

MAX 22

AutomatischeAusschaltung 22

Nullung (LM-120) 22

Spezifikationen 22

Wartung und Reparatur 23

Ersetzen der Batterie 24

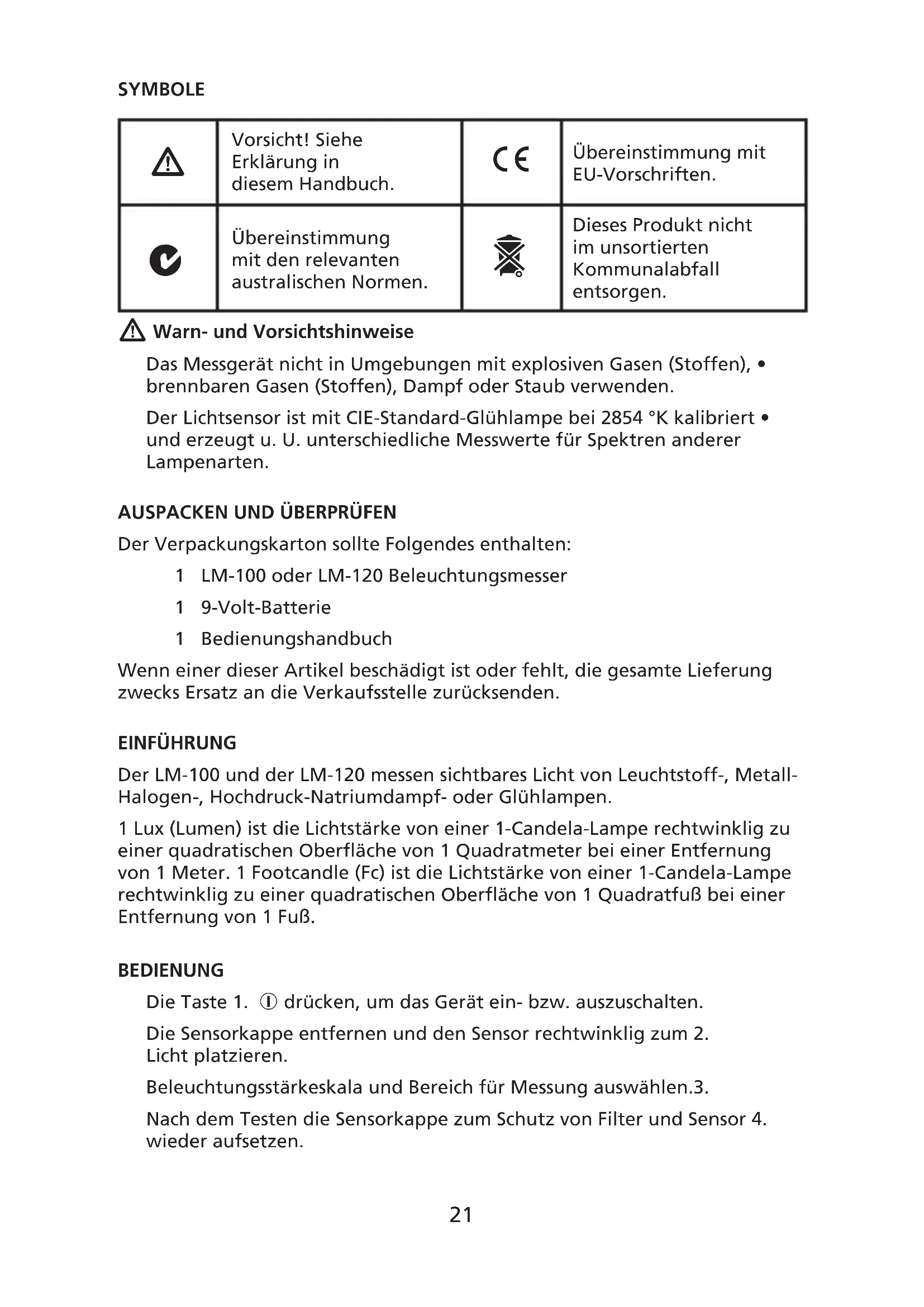

SYMBOLE

Δ	Vorsicht! Siehe Erklärung in thism Handbuch.	CEE	Übereinstimmung mit EU-Vorschriften.
C	Übereinstimmung mit den relevanten australischen Normen.		Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.

Warn- und Vorsichtshinweise

Das Messgerät nicht in Umgebungen mit explosiven Gasen (Stoffen), brennbaren Gasen (Stoffen), Dampf oder Staub verwenden.

Der Lichtsensor ist mit CIE-Standard-Gluhlampe bei 2854^ kalibriert und erzeugt u. U. entsprechliche Messwerte für Spektron anderer Lampenarten.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 LM-100 oder LM-120 Beleuchtungsmesser
1 9-Volt-Batterie
1 Bedienungshandbuch

Wenn einer dieser Artikel beschädigt ist oder fehl, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zusückensenden.

EINFUHRUNG

Der LM-100 und der LM-120 messen sightbares Licht von Leuchtstoff-, Metall-Halogen-, Hochdruck-Natriumdampf- oder Gluhlampen.

1 Lux (Lumen) ist die Lichtstärke von einer 1-Candela-Lampe recktwinklig zu einer quadratischen Oberfläche von 1 Quadratmeter bei einer Entfernung von 1 Meter. 1 Footcandle (Fc) ist die Lichtstärke von einer 1-Candela-Lampe recktwinklig zu einer quadratischen Oberfläche von 1 Quadratfuß bei einer Entfernung von 1 Fuß.

BEDIENUNG

Die Taste 1. ① drucken, um das Gerat ein- bzw. auszuschalten.

Die Sensorkappe entfernen und den Sensor recktwinklig zum 2. Licht platzieren.

Beleuchtungsstärkeskala und Bereich für Messung auswahlen.3.

Nach dem Testen die Sensorkappe zum Schutz von Filter und Sensor 4. wieder aufsetzen.

Lux / Footcandle

Beleuchtungsstärkeskala: 1 Footcandle = 10,764 Lux; 1 lux = 0,09290 Footcandle

Datum halten

Der Datenhaltemodus friert den derzeit auf der LCD vorhandenen Messwert zum Zeitpunkt des Tastendrucks ein. HOLD erneut drücken, um den Datenhaltemodus zu deaktivieren.

MAN Bereichswahl (LM-100)

Für einen nutzbaren Messwert die Taste MAN (manueller Bereich) drucken.

AUTO / MAN Bereichswahl (LM-120)

Für einen nutzbaren Messwert die Taste AUTO (automatische Bereichswahl) oder MAN (manueller Bereich) drücken. Automatische Bereiswahr ist die Standardeinstellung.

MAX (LM-120)

Wenn die MIN MAX-Taste gedrückt wird, liest und aktualisiert die MIN MAX-Funktion die Anzeige, um den Niedrigstwert, den Höchstwert bzw. gemessenen Wert anzuzeigen. Wenn die MIN MAX-Taste weniger als eine Sekunde lang gedrückt wird, wird das Messerät in einen Modus geschaltet und zeigt die Höchst-, Niedrigst- oder tatsächlichen Werte an. Bei jedem Drücken der MAX-Taste schaltet das Messerät zwischen MAX MIN und AUS um. Um diese Funktion zu beenden, die MAX MIN-Taste länger als 1 Sekunde drucken.

Den richtig Messbereich vor Aktivierung der MAX-MIN-Funktion auswahlen.

Automatische Ausschaltung (LM-120)

Um Batteriestrom zu sparen, schaltet sich der Beleuchtungsmesser nach ungebär 6 Minuten Inaktivität automatisch aus. Um das Messerät wieder einzuschalten, die Taste ① drücken. Um die automatische Ausschaltung zu deaktivieren, die Taste HOLD drücken und gedrückt halten, während das Messerät eingeschaltet wird.

Nullung (LM-120)

Der Lichtsensorändert nach einiger Zeit den Nullpunkt. Um den Nullpunkt neu zu setzen, den Sensor abdecken und die Taste ZERO drücken. Die Anzeige zeigt „ADJ" an. Nach der Nullung zeigt die Anzeige „00,0" an.

SPEZIFKATIONEN

Allgemein:

Abtastrate: 2,5 Mal pro Sekunde für Digitalanzeige

Anzeige: 312 Stellen, 1999 Zahlung LCD

Sensor: Silizium-Photodiode und Filter

Umgebung: Betrieb in Gebäuden

Hohenlage: Bis 2000 m

Temperatur / Feuchtigkeit:

Betrieb: -10 °C bis 50 °C, 0 bis 80 % RH

Lagerung: -10°C bis 50°C, 0 bis 70% RH

Stromversorgung: Batterie 9-V-NEDA 1604, IEC 6F22, JIS 006P

Batterielebensdauer: 200 Stunden

Automatische Ausschaltung: Ungebung 6 Min.

Abmessungen (Grundeinheit): 130 × 56 × 38 ~mm

Abmessungen (Sensor): 80 × 55 × 29 ~mm

Gewicht: 220 g, einschließlich Batterie

CE-EMV: EN61326-1. Dieses Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien: 89/336/EEC (Elektromagnetische Verträglichkeit) und 73/23/EEC (Niederspannung) mit dem Zusammenhang aus dem Zusammenhang (CE-Kennzeichnung). Elektrisches Rauschen oder intensive elektronische Felder in der Höhe des Geräts können jedoch den Messschaltkreis stären. Messgeräte reagieren auch auf unerwänschte Impulse/Signale, die unter Umständen im Messschaltkreis vorkommen. Die Benutzer themselves die notige Sorgfalt walten halten und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen zu vermeiden, wenn elektronische Störeinflüsse vorhanden sind.

Beleuchtung:

Messbereich: 20, 200, 2000, 20.000, 200.000 Lux

20, 200, 2000, 20.000 Footcandle

Genauigkeit: ± 3% (kalibriert mit Standard-Gluhlampe

bei 2854 °K)

6% andere sightbare Lichtquellen

Winkelabweichung von Kosinus

Eigenschaften

30^ ± 2%

60^ ± 6%

80^± 25%

Kosinuswinkel korrigiert gemäß JIS C 1609:1993 und CNS 5119, allgemeine A-Klasse-Spezifikationen.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgerats vermutet wird, sollen den folgenden Schritte durchgefuhrt werden, um die Ursache des Problems/genau zu bestimmen.

Die Batterien prufen. Die Batterie sofort ersetzen, wenn das Symbol „1. + " auf der LCD-Anzeige erscheint.

Die Bedienungsanleitungen studieren, um mögliche Fehler bei der 2. Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollenn Reparaturen am Messgerät ausschließlich durch werkseite autorisiertes Servicepersonal oder andere Fachpersonal durchgeführt werden.

Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch anwenden und das Gerät vor Gebrauch vollständig trocknen setzen. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

Ersetzen der batterie

Das Messgerät ausschalten und die Batterieabdeckung aufschieben. 1. Die Batterie durch eine NEDA Typ 1604 oder eine gleichwertige 9-V-Alkalibatterie ersetzen. Die Abdeckung wieder anbringen.

Die Batterie entfernen, wenn der LM-100 / LM-120 länger nicht 2. verwendet wird.

Ersetzen der Batterie

LM-100 LM-120
