BEDIENUNGSANLEITUNG KTL15NWEA BOSCH

deMontage- und Gebrauchsanleitung Kuhl- und Gefrierkombination 2

de Inhaltsverzeichnis

Sicherheitshinweise 3
Hinweise zur Entsorgung 4
Lieferumfang 4
Gerat aufstellen 4
Gerat anschlieben 5
Turanschlag wechseln 6
Gerat kennenlernen 8
Gerat einschalten 8
Temperatur einstellen 9
Nutzinhalt 9
Der Kuhlraum 10
DasGefrierfach 10
Gefriervermögen 10
Gefrieren und Lagern 10
Frische Lebensmittel einfrierten 10
Gefriergut auftauen 11
Ausstattung 11
Gerat ausschalten und stilllegen 12
Abtauen 13
Gerat reinigen 13
Gerüche 13
Beleuchtung (LED) 13
Energie sparen 14
Betriebsgeräusche 14
Kleine Störungen selbst beheben 14

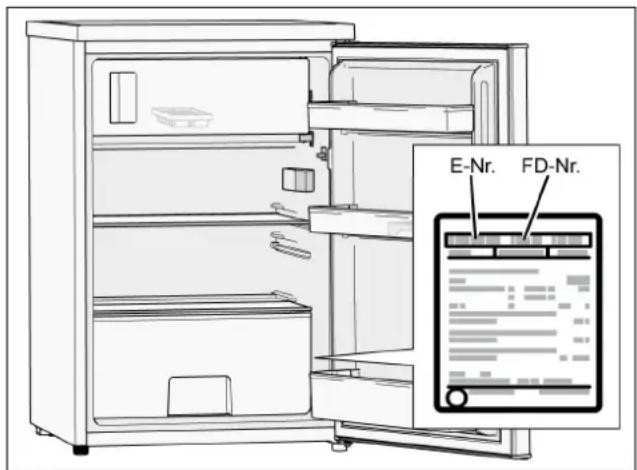

Kundendienst 15
Hinweise 16

Sicherheitshinweise

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte und ist funkentstört.

Der Kältekreislauf ist auf Dichtheit geprüft.

Zudieser Anleitung

■ Lesen und befolgen Sie die Gebrauchs- und Montageanleitung. Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Geräts.
Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchs- und Montageanleitung missachten.
Bewahren Sie alle Unterlagen für späteren Gebrauch und für nachfolgende Besitzer auf.

Explosionsgefahr

• Nie elektrische Geräte innerhalb des Geräts verwenden (z. B. Heizgeräte oder elektrische Eisbereiter).
  Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe im Gerat lagern.
• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
  Abgesehen von den Herstellerangaben keine zusätzlichen Maßnahmen ergreifen, um die Abtauung zu beschleunigen.

Stromschlaggefahr

Unsachgemäß Installationen und Reparaturen konnen den Benutzer erheblich gefährden.

Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Bei beschädigter Netzanschlussleitung: Gerät sofort vom Netz trennen.
Keine Mehrfachsteckdosen, Verlangerungskabel oder Adapter verwenden.
Gerat nur vom Hersteller, Kundendienst oder einerähnlich qualifizierten Person reparieren lessen.
Nur Originalteile des Herstellers verwenden. Bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Verbrennungsgefahr durch Kälte

• Nie Gefriergut(sofort - nachdem es aus dem Gefrierfach genommen wurde - in den Mundephmen.
  Längeren Kontakt der Haut mit Gefriergut, Eis und den Rohren im Gefrierfach vermeiden.

Verletzungsgefahr

Behalter mit kohlensäurehaltigen Getränen konnen platzen.

Keine Behälter mit kohlensäurehaltigen Geträken im Gefrierfach lagern.

Brandgefahr/Gefahren durch Kältemittel

In den Rohren des Kältekreislaufs fließ in geringer Menge ein umweltfreundliches, aber brennbares, Kätemittel (R600a). Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Wenn das Kätemittel austritt, kann es die Augen verletzen oder sich entzünden.

Rohre nicht beschädigen.

Bei Beschädigung der Rohre:

Feuer und Zündquellen vom Gerät fernhalten.
■ Baumluften.
Gerät ausschalten und Netzsteckerziehen.
Kundendienst rufen.

Brandgefahr

Portable Mehrfachsteckdosen oder portable Netzeile konnen überhitzen und zum Brand führen.

Keine portablen Mehrfachsteckdosen oder portablen Netzteile hinter dem Gerat platzieren.

Vermeidung von Risiken für Kinder und gefährdete Personen

Gefahrdet sind:

Kinder,
■ Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind,
Personen, die nicht genugend Wissen über die sichere Bedienung des Gerats haben.

Maßnahmen:

• Sicherstellen, dass Kinder und gefährdete Personen die Gefahren verstanden haben.
  Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerat beaufsichtigen oder anleiten.
  Nur Kinder ab 8 Jahren das Gerät benutzen{lassen.
  Bei Reinigung und Wartung Kinder beaufsichtigen.
  ■ Niemals Kinder mit dem Gerät spielten halten.

Erstickungsgefahr

Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren.
- Verpackung und deren Teile nicht Kindern überlassen.

Sachschaden

Um Sachschäden zu vermeiden:

• Nicht auf Sockel, Auszüge oder Turen treten oder daraufabstützen.
  ■ Kunststoffeile und Turdichtungen ol- und fettfrei halten.
  Am Steckerziehen - nicht am Anschlusskabel.

de

Gewicht

Beachten Sie beim Aufstellen und Transport des Gerätes, dass es sehr schwer sein kann.

Bestimmungsgemäßer Gebrauch

Verwenden Sie theses Gerät

nur zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.
nur im Privathaushalt und im tatsächlichen Umfeld.
nur gemäß dieser Gebrauchsanleitung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihr dem Fachhändler oder bei der Gemeindeverwaltung.

Altgerat entsorgen

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerat ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warnung

Bei ausgedienten Geräten:

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfern.
3. Ablagen und Behälter nicht hersausnahmen, um Kindern das Hineinklettern zu erschweren!
4. Kinder nicht mit dem ausgedienten Gerät speilen halten. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigten.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Standgerat
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchs- und Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Gerät aufstellen

Hinweis

Dieses Gerät ist nicht für die Verwendung als Einbaugerät vorgesehen.

Transport

Auf Grund des Gewichts und der Abmessungen des Gerätes und um das Risiko von Verletzungen oder Schäden am Gerät zu minimieren, sind mindestens zwei Personen für die sichere Aufstellung des Gerätes erforderlich.

Aufstellort

Zum Aufstellen eignet sich ein trockener, beluftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Naze einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- oder Gasherden 3 cm.
Zu OI- oder Kohleanstellherden 30 cm.

Untergrund

Der Boden am Aufstellortarf nicht nachgeben.Falls notwendig den Boden verständen.

Wandabstand

Beim Aufstellen in einer Raumecke oder Nische sind seitliche Mindestabstände einzuhalten, damit die erwartte Luft ungehindert abziehen kann und die Geräteür bis zum Anschlag geöffnet werden kann.

Ruumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden. Das Gerät faktioniert möglicherweise nicht ordnungsgemäß, wenn es längerere Zeit bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird.

Klimaklasse zulässige Raumtemperatur

SN +10 °C bis 32 °C

N +16 °C bis 32 °C

ST +16 °C bis 38 °C

T +16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzenden angegebenen Klimaklasse voll Funktionsfähig. Wirde ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, konnen Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

Beluftung

Die erwärme Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch.

Daher:

• Nie Be- und Entlüftungsöffnung abdecken oder zustellen!

Mindestabstände zu Wänden und Möbeln einhalten.

Gerät anschlieben

Nach dem Aufstellen des Gerätes mindestens 4 Stunden warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kaltesystem verlagert.

Vor der ersten Inbetriebnahme den Innenaum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Die Transportsicherungen der Ablagen und Absteller erst nach dem Aufstellen entfern.

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A-bis 16-A-Sicherung abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild.

Warning

Das Gerätarf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.
Zum Gebrauch unserer Geräte konnen sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgs shutten), die kein den direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgebühre Wechselrichter verwendet werden.

de

Gerätausrichten

Hinweis

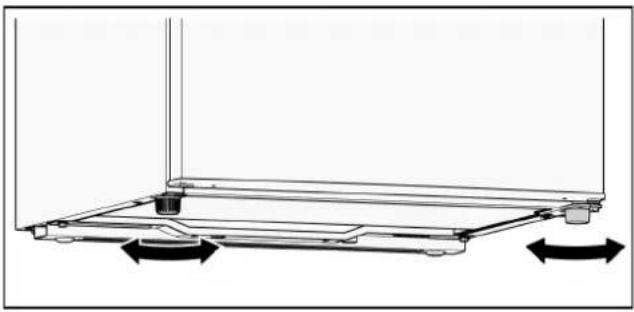

Damit das Gerät einwandfrei Funktioniert, muss es mit einer Wasserwaage ausgerichtet sein.

1. Gerat auf den vorgesehenen Platz stellen.
2. FüBe drehen, bis das Gerat exakt ausgerichtet ist.

Türanschlag wechseln

Wir empfehlen den Turanschlag durch unseren Kundendienst wechseln zu halten. Die Kosten für einen Turanschlagwechsel konnen Sie bei Ihrum zuständigen Kundendienst erfolgen.

Warning

Während des Turanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzsteckerziehen.

Benötigte Werkzeuge

8 mm Steckschlüssel

10 mm Steckschlüssel

Kreuzschlitzschraubendreher

Schlitzschraubendreher

Türanschlag der Gerätetur wechseln

1. Geratetür öffnen und alle Ausstattungsteile aushängen und herausnahmen (siehe Kapitel Ausstattung).

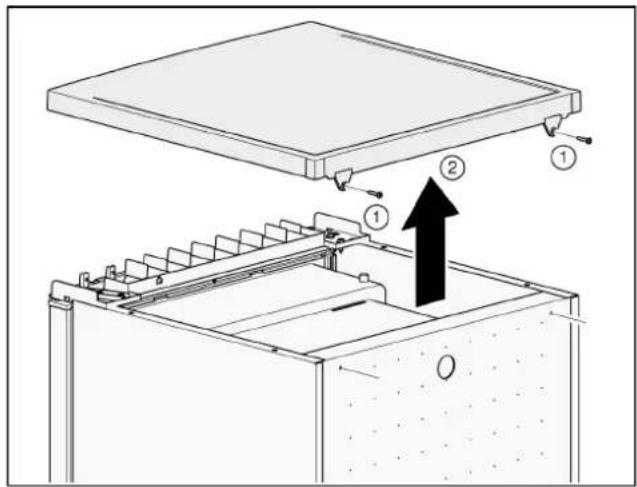

2. 2 Schrauben (1) herausdrehen.
3. Abdeckplatte (2) abnehmer und auf einer weichen Unterlage ablegen.

Geratetur festhalten!

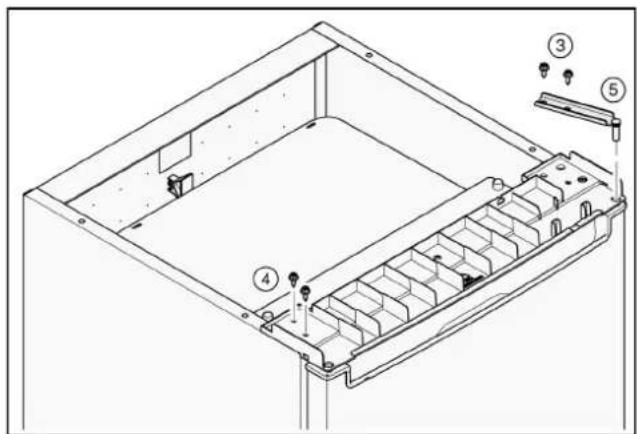

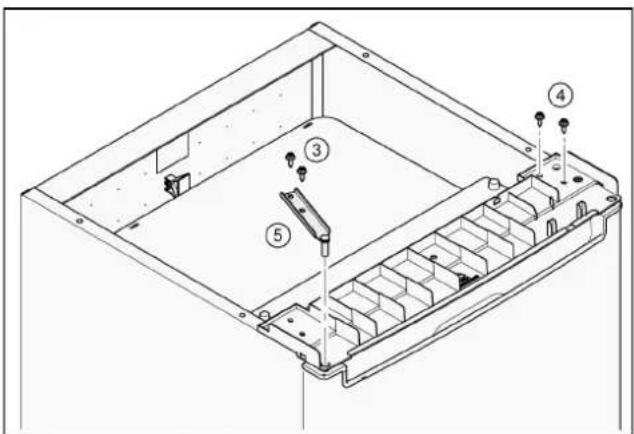

4.2 Schrauben (3) herausdrehen.
5.2 Schrauben (4) herausdrehen.
6. Oberes Scharnier (5) abnehmer.

1. Geratetür aushängen und auf einer weichen Unterlage ablegen.

2. Um die Geräterückseite nicht zu beschädigen, ausreichend Polstermaterial unterlegen. Gerät vorsichtig auf die Rückseite legen.

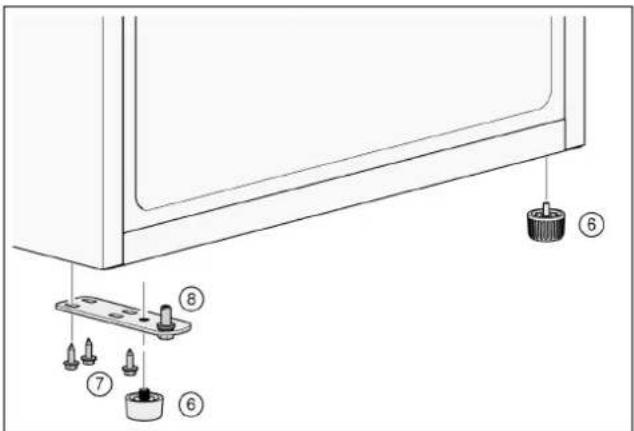

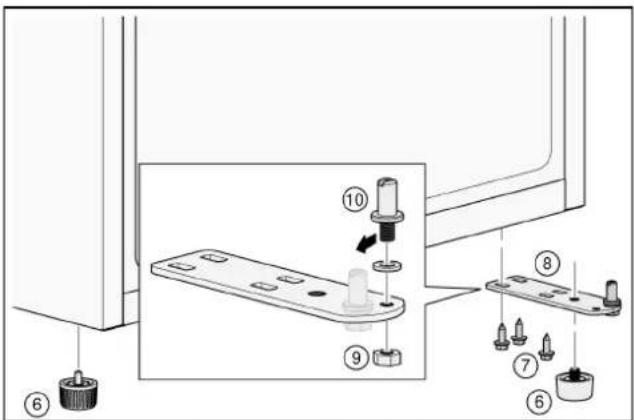

3. Fuße (6) herausdrehen.
   10.3 Schrauben (7) herausdrehen.

4. Unteres Scharnier (8) abnehmen.
5. Mutter (9) herausdrehen und Bolzen (10)
   herausziehen.

1. Bolzen (10) in die linke Bohrung stecken und Mutter (9) ansetzen und festziehen.
2. Unteres Scharnier (8) ansetzen und 3 Schrauben (7) ansetzen und festziehen.
3. FuBe (6) in das untere Scharnier (8) eindrehen.

1. Geratetür in unteres Scharnier (8) einhängen.
   17.2 Schrauben (4) ansetzen und festziehen.
2. Oberes Scharnier (5) einsetzen und 2 Schrauben (3) ansetzen und festziehen.

1. Gerat aufstellen.

2. Abdeckplatte (2) vorne einhängen und hinten auflegen.

3. 2 Schrauben (1) ansetzen und festziehen.

1. Gerätetür öffnen und alle Ausstattungsteile einsetzen (siehe Kapitel Ausstattung).

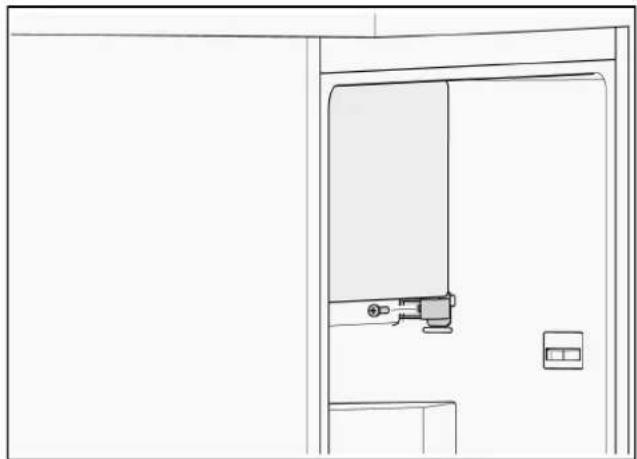

Türanschlag der Gefrierfachtür wechseln

1. Gefrierfachtür festhalten und Schraube herausdrehen.

1. Scharnier vom unteren Stift der Gefrierfacht für abziehen.

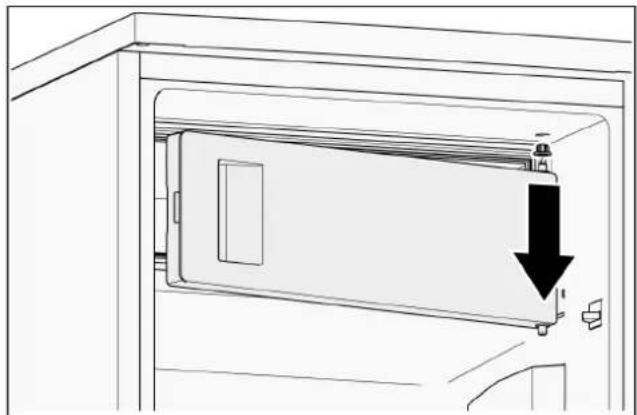

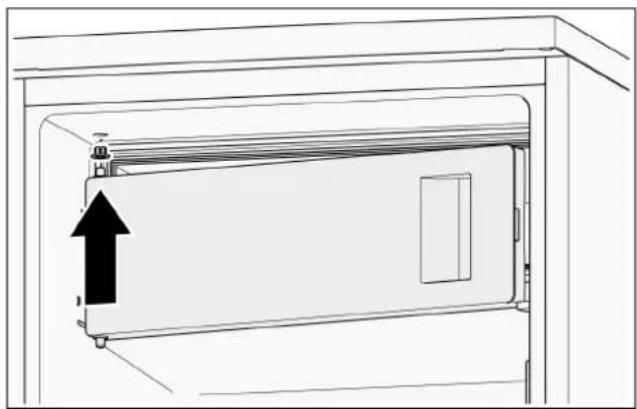

2. Gefrierfachtür öffnen und oben aushängen.
3. Führungsüsse herausziehen.

de

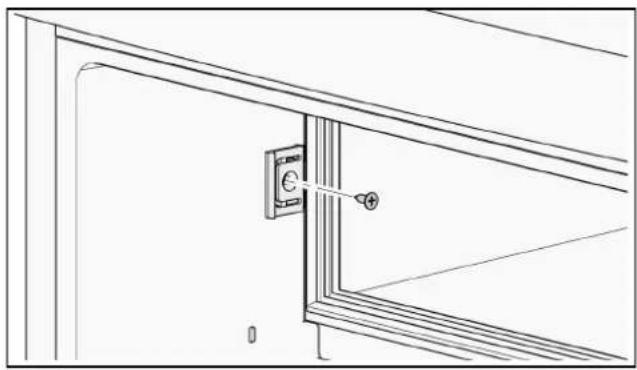

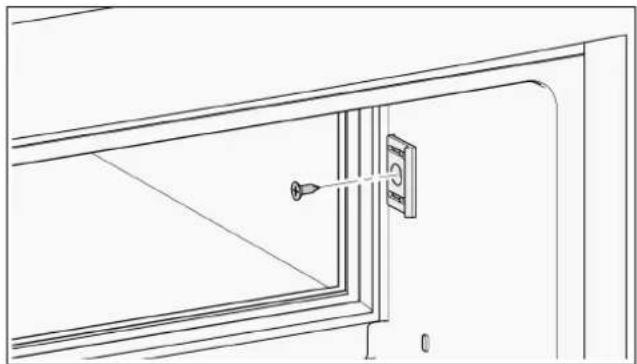

1. Schraube herausdrehen und Verschlussplatte abnehmer.

1. Verschlussplatte um 180^ drehen und auf der anderen Seite ansetzen.
2. Schraube ansetzen und festziehen.

1. Führungsüsse in die Bohrung stecken.
2. Geratetür um 180^ drehen und oberen Stift in die Führungshülse stecken.

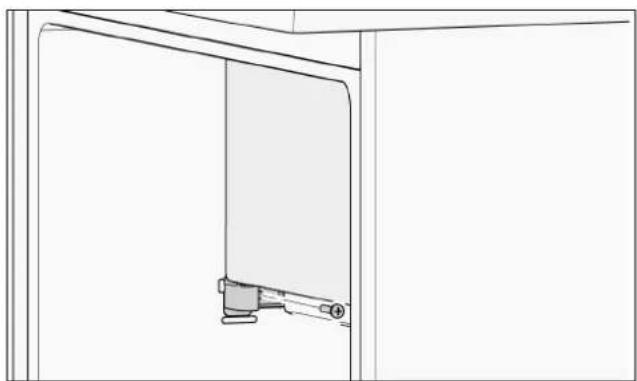

1. Scharnier auf den unteren Stift der Gefrierfachtür stecken.
2. Schraube ansetzen und festziehen.

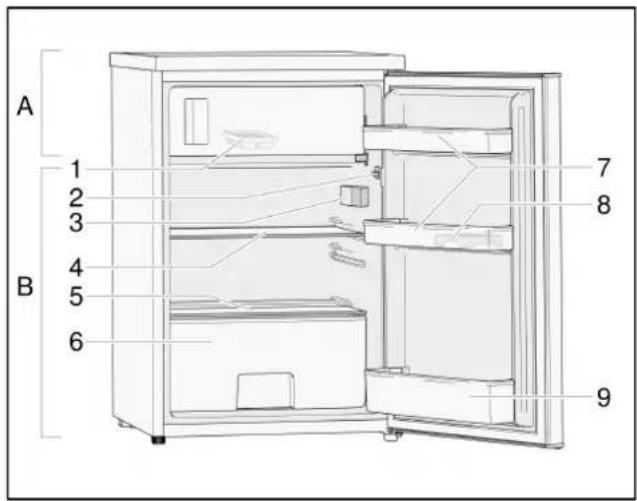

Gerät kennenlernen

Gerät

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

A Gefrierfach
B Kuhlraum

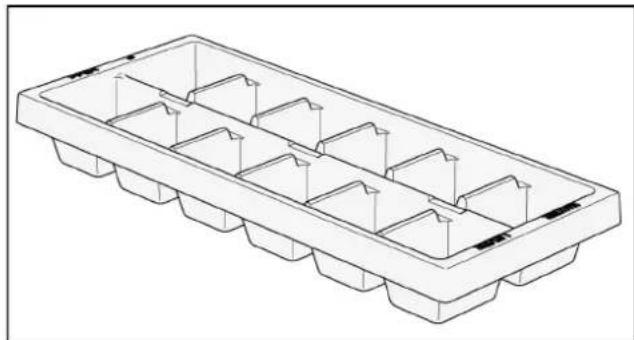

1 Eiswurfelschale
2 Lichtschalter
3 Elektronischer Temperaturregler und LED-Licht
4 Glasablage
5 Abdeckung fur Gemüseschublade

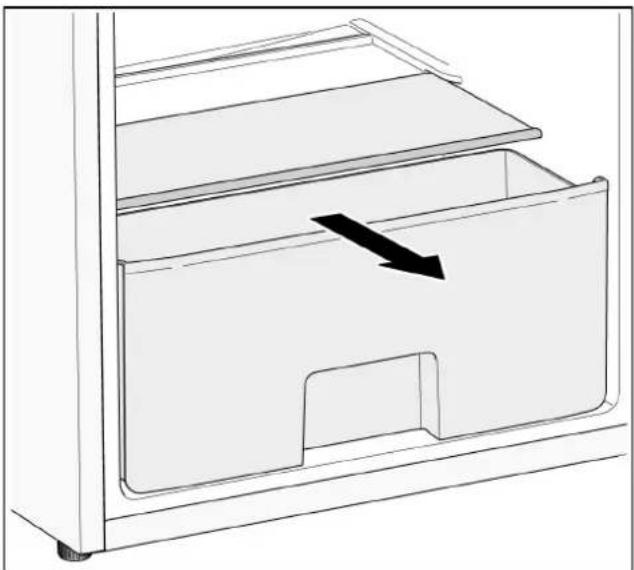

6 Gemüseschublade
7 Turablagen

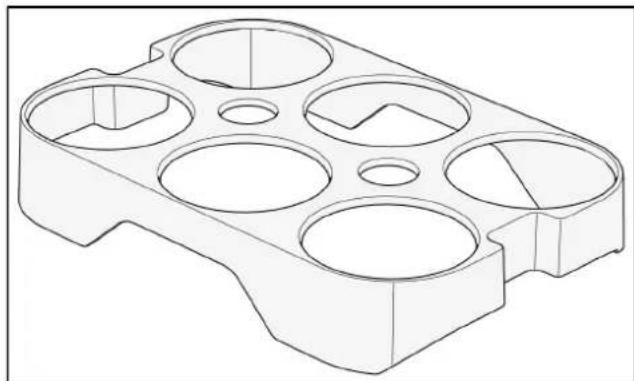

8 Eierschale
9 Turablage fur Flaschen

Hinweis

Um die Beste Energieeffizienz theses Gerats zu erzielen, stellen Sieitte alle Ablagen und Schubladen an ihre ursprüngliche Position, wie in der Abbildung oben dargestellt.

Gerä einschalten

Den Netzstecker in die Steckdose einstecken.

Das Gerät beginnt zu kühlen.

Die Beleuchtung leuchtet bei geöffneter Geräteur.

Hinweise zum Betrieb

Nach dem Einsatz kann es mehrere Stunden dauern, bis die eingestellte Temperatur erreicht ist. Vorher keine Lebensmittel in das Gerät legen.

Temperatur einstellen

Kuhlraum

Verwenden Sie das Gerät gemäß den folgenden Richtlinien. Ihr Gerät verfügbar über Funktionen auf dem Bedienfeld, wie in der Abbildung unter dargestellt.

8 6 4 2^ Super Freeze

Fridge

3sec

Temperaturregelung

Wenn Sie Ihr Gerät zum ersten Mal in Betriebnehmen, empfehlen wir, die Kühlraum-Temperatur auf 4^ einzustellen. Wenn Sie die Temperaturändern möchten, befolgen Sie die nachstehenden Anweisungen.

Achtung

Wenn Sie eine Temperatur einstellen, legen Sie eine Durchschnitttemperatur für den gesamten Kühlraum fest. Die Temperaturen in den einzelnen Fächern können von der auf der Anzeige angezeugten Temperatur abweichen, je nachdem, wie viel Lebensmittel Sie aufbewahren und wo Sie diese aufbewahren. Auch die Umgebungstemperatur kann die tatsächliche Temperatur im Inneren des Geräts beeinflussen.

Kuhlraum-Temperatur einstellen

Die Schaltfläche drucken, um die Kühlraum-Temperatur je nach Bedarf zwischen 2^ und 8^ einzustellen. Das Bedienfeld zeigt die Temperaturen in der dargestellen Abfolge an.

Wir empfehlen:

Fur eine optimale Lebensmittelkonservierung ist eine mittlere Einstellung (4^ oder 6^) am besten geeignet.

• Empfindliche Lebensmittel nicht warmer als bei mittlerer Einstellung lagern. Eine wärmere Temperatureinstellung beschleunigt das Verderben von Lebensmitteln.
• Eine mittlere Einstellung für die langfristige Lagerung von Lebensmitteln.
  Eine wärmere Einstellung für die kurzfristige Lagerung von Lebensmitteln (energiesparender Betrieb).
  Eine kältere Einstellung nur vorübergehend einstehen bei früigem Öffnen der Geräteür und beim Einlagen großer Mengen Lebensmittel in den Kühlaum.

Hinweis

Wenn bei hoheren AuBentemperaturen eine kältere Kuhlraum-Temperatur eingestellt ist, lauft die Kältemaschine sehr früig oder ununterbrochen. Das führt zu einem hoheren Energieverbrauch.

Gefrierfach

Die Temperatur im Kuhlraum beeinflusst die Temperatur im Gefrierfach. Ändern Sie die Temperatur im Kuhlraum um die Temperatur im Gefrierfach zuändern.

Wärmer eingestellte Kühraum-Temperaturen bewirken wärmere Gefrierfach-Temperaturen.

Super-Freeze

Super-Freeze sentk die Temperatur im Gefrierfach Schnell ab, so dass Lebensmittel schneller gefrierten. Dies kann die Nährstoffe der Lebensmittel einschreiben und die Lebensmittel länger frisch halten.

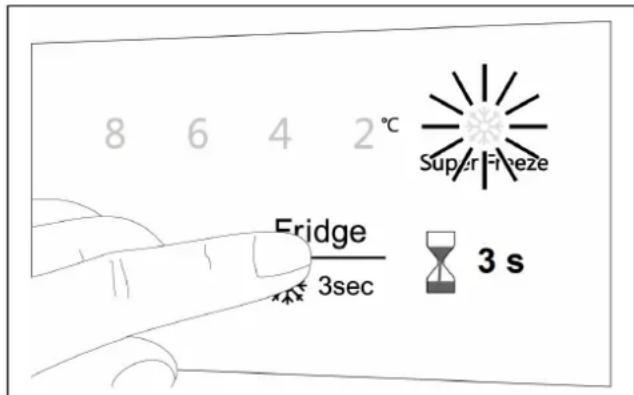

Super-Freeze einschalten

Die Schaltfläche 3 Sekunden lang drücken.

Das Super-Freeze-Symbol leuchtet.

Super-Freeze ausschalten

Die Schaltfläche 3 Sekunden lang drücken.
Das Super-Freeze-Symbol erlischt.
Super-Freeze schaltet automatisch nach 52 Stunden ab.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihr Gemar auf dem Typenschild.

Der Kuhlraum

Der Kuhlraum ist der ideale Aufbewahrungssort für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkase.

Beim Einlagern beachten

Lagern Sie frische, universehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
■ Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.
Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kühraum werden dadurch vermieden.
Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen konnten an der Rückwand festgefrieren.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Käte:

Kälteste Zonen sind an der Rückwand.
Wärmtste Zone ist an der Geräteur ganz oben.

Hinweis

Lagern Sie in der wärmtsten Zone z. B. Hartkase und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Das Gefrierfach

Das Gefrierfach verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswürfeln.
Zum Einfrieren kleiner Mengen Lebensmittel.

Hinweis

Achten Sie darauf, dass die Gefrierfachtür immer geschlossen ist! Bei offener Tur taut das Gefriergut auf. Das Gefrierfach vereist stark. AuBerdem:

Energieverschwendung durch hohen Stromverbrauch!

Gefriervermögen

Angaben über das Gefriervermögen finden Sie auf dem Typenschild.

Gefrieren und Lagern

Tiefkuhlkost einkaufen

Verpackungarf nicht beschädigtsein.
Haltbarkeitsdatum beachten.
- Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
Tiefkuhlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen.

Beim Einordnen beachten

Die Lebensmittel großflächig im Gefrierfach verteilen.

Hinweis

Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt.

Gefriergut lagern

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen konnten an der Rückwand festfrieren.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrieren nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, solte Gemüse vor dem Einfrieren blanchiert werden.

Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Kase, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Crème fraîche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft herausdrucken.
3. Verpackung dicht verschlieben.
4. Verpackung mit Inhalt und Einfrierdatum geschriften.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, AluFolie, Gefrierdosen.

These Produkte finden Sie im Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbutel und gebrauchte Einkaufsuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse, Bindfaden, kaltebestandige Klebebänder, o. Ä.

Beutel und Schlauch-Folien aus Polyethylen konnen mit einem FolienschweiBerat verschweBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Kase, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate.

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeit wahren:

bei Baumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerat.

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertigericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung

Glasablage

Die Glasablage lasst sich Herausnahmen und in entsprechenden Hohen einsetzen.

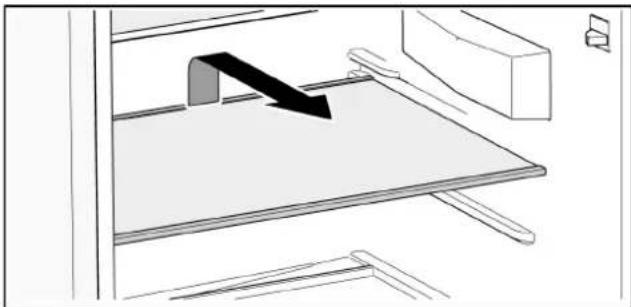

Herausnehmen

Die Glasablage hinten anheiten und herausziehen.

Einsetzen

Die Glasablage auf der Führungsschiene nach hintenschieben, bis sie nach unten einrastet.

Türablagen

Die Turablagen lessen sich herausnehmer.

Herausnehmen

Die Turablage auf einer Seite nachinnen drücken, bissich diese Seite nach oben hersausziehen lasst.

Einsetzen

Die Turablage auf einer Seite in die Führung einsetzen. Die andere Seite nach unten schieben, bis sie einrastet.

de

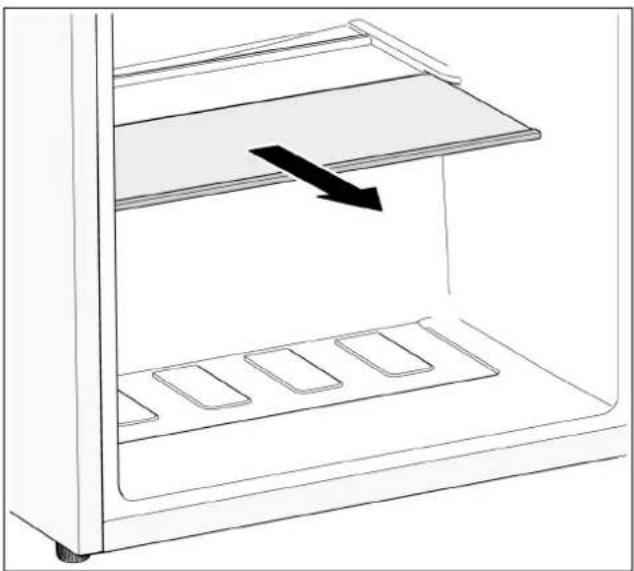

Gemüseschublade

Die Gemüseschublade eignet sich besonderss zur Lagerung von Obst und Gemüse.

Die Gemüseschublade kann zum Be- und Ent laden und zum Reinigen herausgenommen werden.

Die Abdeckung der Gemüseschublade kann zum Reinigen Herausgenommen werden.

Eiswurfelschale

Die Eiswurfelschale dient zur Herstellung und Aufbewährung von Eiswurfeln.

1. Eiswurfelschale 34 mit Trinkwasser füssen und in das Gefrierfach halten.
2. Festgefrore Eiswurfelschale nur mit stumpfem Gegenstand losen (Löffelstiel).
3. Zum Losen der Eiswurfel, Eiswurfelschale kurz unter flieBendes Wasser halten oder leicht verwinden.

Eierschale

Die Eierschale dient zur Aufbewährung von Eiern.

Gerätausschalten und stilllegen

Gerätausschalten

Netzstecker ausstecken oder Sicherung ausschalten.

Gerä stillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Alle Lebensmittel aus dem Gerät herausnahmen.
2. Gerä ausschalten.
3. Gerat abtauen.
4. Gerat reinigen.
5. Geräteur offen给你们.

Abtauen

Kuhlraum

Während das Gerät in Betrieb ist, bilden sich an der Rückwand des Kühlraums Tauwassertropfen oder Reif. Da die Rückwand automatisch abtaut, ist es nicht notig den Reif oder die Tauwassertropfen zu entfernen.

Gefrierraum

Eine Reifschicht im Gefrierfach verschlechtert die Kältebagabe an das Gefriergut und erhöht den Stromverbrauch. Gerat bei Reinf Bildung abtauen.

Allgemeine Tipps

Zum Be- und Entladen Gefrierfachtur so kurz wie möglich öffnen.
Das Gerät nicht in feuchten Räumen aufstellen. Hohe Luftfeuchtigkeit begünstigt die Reifbildung.
Frische Lebensmittel möglichst luftdicht verpacken.

Achtung

Reifschicht oder Eis nicht mit Messer oder spitzem Gegenstand abschaben. Sie konnten damit die Kätemittel-Rohre beschädigten. Herausspritzendes Kätemittel kann sich entzüden oder zu Augenverletzungen führen.

Gerat abtauen

1. Ca. 3 Stunden vor dem Abtauen den Temperaturregler auf die kalteste Temperatur drehen, damit die Lebensmittel tief durchgefroren werden.
2. Nach 3 Stunden das Gerät ausschalten.
3. Lebensmittel Herausnahmen und an einem kühlen Ort lagern. Kälteakkus (wenn vorhanden) auf die Lebensmittel legen.
4. Geratetür und Gefrierfachtür offen setzen.
5. Wischlappen in das Gefrierfach und vor das Gerät legen, um austretendes Tauwasser aufzufangen.
6. Warten, bis sich die Eisschicht latent ausst.
7. Eisschicht entfern, Gefrierfach reinigen und innen trocken wischen.
8. Gerat einschalten und Lebensmittel wieder einlagen.

Abtauhlifen

Um den Abtauvorgang zu beschleunigen, kann zum Ablösen der Eisschicht eine Spachtel aus Kunststoff verwendet werden.

Achtung

Nie Abtausprays, elektrische Geräte, wie Heizgeräte, Dampfreinigungsgeräte oder offenes Feuer, wie Kerzen, Petroleumlampen u. Ä. zum Abtauen verwenden. Stellen Sie keinen Topf mit freiBem Wasser in das Gerät, um das Abtauen zu beschleunigen.

Gerät reinigen

Achtung

Keine sand, chlorid- oder saurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen.
- Nie Ablagen und Behälter im Geschirrspüller reinigen. Die Teile können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Lebensmittel Herausnahmen und an einem kühlen Ort lagern. Kälteakkus (wenn vorhanden) auf die Lebensmittel legen.
4. Warten, bis die Reifschicht abgetaut ist.
5. Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutrale Spülmittel reinigen. Das Spülwasserarf nicht in die Beleuchtung oder durch das Ablaufloch in die Verdunstungsschale gelangen.
6. Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
7. Kondensator, Be- und Entlüftungsöffnung mit einem Pinsel oder Staubsauger reinigen.
8. Ablaufloch mit einem Wattestächen reinigen.
9. Nach dem Reinigen Gerät wieder anschlieben und einschalten.
10. Lebensmittel wieder einlagen.

Ausstattung

Zum Reinigen setzen sich alle variablen Teile des Gerätes Herausnahmen (siehe Kapitel Ausstattung).

Gerüche

Falls Sie unangenehme Gerüche feststellen:

1. Gerät ausschalten.
2. Alle Lebensmittel aus dem Gerät Herausnahmen.
3. Innenraum reinigen (siehe Kapitel Gerät reinigen).
4. Alle Verpackungen reinigen.
5. Stark riechende Lebensmittel luftdicht verpacken, um Geruchsbildung zu verhindern.
6. Gerat wieder einschalten.
7. Lebensmittel einordnen.
8. Nach 24 Stunden prufen, ob es erneut zur Geruchsbildung gekommen ist.

Beleuchtung (LED)

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführten werden.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte.
Warme Lebensmittel und Getränke erst abkühlen halten, dann ins Gerät stellen.
Gefriergut zum Auftauen in den Kuhlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
Geratetur so kurz wie möglich öffnen.
Um zu verhindern, dass bei einem eventuellen Stromausfall oder einer Störung, die Lebensmittel schnell erwärmen, Kälteakkus (wenn vorhanden) auf die Lebensmittel legen.
Darauf achten, dass die Gerätetür immer geschlossen ist.
Die im Kapitel Gerät kennenlern den dargestelte Anordnung der Ausstattungsteile besteht am wichtigen Energie. Andere Anordnungen konnen zu einer higheren Energieaufnahme des Gerätes führen.
Um einen erhöhten Stromverbrauch zu vermeiden, die Be- und Entlüftungsöffnung gelegentlich mit einem Pinsel oder Staubsauger reinigen.

Betriebsgeräusche

Ganznormale Geräusche

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde, surrende oder gurgelnde Gerausche

Kätemittel fließt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventile schalten ein/aus.

Gerausche vermeiden

Das Gerät steht uneben

Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfübe des Gerätes oder legen Sie etwas unter.

Das Gerät „steht an“

Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

GefäBe berühren sich

Rücken Sie die Gefäße leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben konnen.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Das Gerät hat keine Kühlleistung.	Stromausfall. Prüfen, ob Strom vorhanden ist.
	Sicherung ist ausgeschaltet. Sicherung überprüfen.
Die Beleuchtung faktioniert nicht.	Netzstecker sitzt nicht fest. Prüfen, ob Netzstecker fest sitzt.
Die Kältemaschine schaltet immer*häufiger und länger ein.	Häufiges Öffnen des Gerätes. Gerät nicht unnöttig öffnen.
	Die Be- und Entlüftungsöffnungen sind verdeckt.
	Einlagen größer Mengen frischer Lebensmittel.
	Temperatur ist zu kalt eingestellt. Temperatur wärmer einstellen.
	Das Gerät steht zu nah an einer Wärmequelle oder die Umgebungstemperatur ist zu warm.
Im Kühlraum oder Gefrierfach ist es zu warm.	Häufiges Öffnen des Gerätes. Gerät nicht unnöttig öffnen.
	Einlagen größer Mengen frischer Lebensmittel.
	Temperatur ist zu warm eingestellt. Temperatur kälter einstellen.
	Das Gerät steht zu nah an einer Wärmequelle oder die Umgebungstemperatur ist zu warm.
Im Kühlraum oder Gefrierfach ist es zu kalt.	Temperatur ist zu kalt eingestellt. Temperatur wärmer einstellen.

Störung Mögliche Ursache Abhilfe

Die Beleuchting (LED) Funktioniert nicht.	Die LED-Beleuchting ist defekt. Siehe Kapitel Beleuchting (LED).
	Türschalter klemmt. Prüfen, ob sich der Türschalter bewegen{lätst.
Unangenehme Gerüche werden bemerkbar.	Stark riechende Lebensmittel wurden nicht luftdicht verpackt.	Gerät reinigen. Stark riechende Lebensmittelluftdicht verpacken (siehe Kapitel Gerüche).
Im Gerät bildet sich eine Eisschicht.	Die Be- und Entlüftungsöffnungen sind verdeckt.	Hindernisse entfernen.
	Die Gerätetur war nicht vollständig geschlossen.	Die Gerätetur vollständig schreiben.
	Die Turdichtung ist verschmutzt. Die Turdichtung reinigen. Siehe KapitelGerät reinigen.
Die Gerätetur{lätst sich nur schwer schreiben.	Lebensmittel behindern das Schließen der Gerätetur.	Hindernisse entfernen.
	Das Gerät ist nicht ausgerichtet. Das Gerät mit Hilfe einer Wasserwaageausrichten. Siehe Kapitel Gerät ausrichten.
Nach dem Einstellen einer kälteren Temperatur, schaltet die Kätemaschine nicht sofort ein.	Das ist normal, es liegt keine Störungvor.
Auf dem Geräteboden oder auf den Ablagen hat sich Wasser angesammelt.	Das Ablaufloch ist verstoptf. Ablaufloch mit einem Wattestächen reinigen.Siehe Kapitel Gerät reinigen.

Kundendienst

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerates an.

Sie finden diese Angaben auf dem Typenschild.

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie spare die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

D 089 69 339 339

A 0810 550 511

CH 0848 840 040

Hinweise

Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sieitte die folgenden Hinweise:

Langes Öffnen der Tur kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen.
■ Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontaktkommen und zugängliche Abflussysteme.
Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern, so dass die Lebensmittel nicht mit anderen Lebensmitteln in Kontakt kommt oder die enthaltene Flüssigkeit nicht auf diese tropf.
Zwei-Sterne-Fischer eignen sich für die Lagerung vorgefrorener Lebensmittel, die Lagerung oder Herstellung von Eis und die Herstellung von Eiswürfeln.
Ein-, Zwei- und Drei-Sterne-Fächer eigennen sich nicht zum Einfrieren von frischen Lebensmitteln.

Reihenfolge	Fach-Typ	Ziellagertemperatur [°C]	Geeignete Lebensmittel
1	Kühlschrank	+2 - +8 Eier, gekocht de Lebensmittel, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel, die nicht zum Einfrierten geeignet sind.
2	(**)*-Gefrierschrank	≤ -18	Meeresfrüchte (Fisch, Garnelen, Schalen- und Krustentiere), Süßwasser- und Fleischprodukte (empfohlene Dauer: 3 Monate - Nährwerte und Geschmack gehalten mit der Zeit ab). Geeignet zum Einfrierten von frischen Lebensmitteln.
3	***-Gefrierschrank	≤ -18	Meeresfrüchte (Fisch, Garnelen, Schalen- und Krustentiere), Süßwasser- und Fleischprodukte (empfohlene Dauer: 3 Monate - Nährwerte und Geschmack gehalten mit der Zeit ab). Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
4	**-Gefrierschrank	≤ -12	Meeresfrüchte (Fisch, Garnelen, Schalen- und Krustentiere), Süßwasser- und Fleischprodukte (empfohlene Dauer: 2 Monate - Nährwerte und Geschmack gehalten mit der Zeit ab). Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
5	*-Gefrierschrank	≤ -6	Meeresfrüchte (Fisch, Garnelen, Schalen- und Krustentiere), Süßwasser- und Fleischprodukte (empfohlene Haltbarkeitsdauer 1 Monat - Nährwerte und Geschmack gehalten mit der Zeit ab). Nicht geeignet zum Einfrierten von frischen Lebensmitteln.
6	0-Stern	-6 - 0 Frisches Schweinefleisch, Rindfleisch, Fisch, Huhn, einige verpackte verarbeitete Lebensmittel usw. (Empfohlen, innerhalb desselben Tages zu essen, vorzugsweise nicht später als 3 Tage). Teilweise verpackte/eingeschweite verarbeitete Lebensmittel (nicht einfrierbare Lebensmittel).
7	Kühlen	-2 - +3 Frisches/gebrenes Schweine-, Rind- und Hühnerfleisch, Süßwasserprodukte usw. (unter 0 °C 7 Tage und über 0°C wird der Verzehr innerhalb deses Tages, nicht länger als 2 Tage empfohlen). Meeresfrüchte (weniger als 0 °C für 15 Tage, es wird nicht empfohlen, über 0 °C zu lagern).
8	Frisches Essen	0 - +4 Frisches Schweinefleisch, Rindfleisch, Fisch, Huhn, gekocht de Lebensmittel usw.(Empfohlen, innerhalb desselben Tages zu verzehren, vorzugsweise nicht länger als 3 Tage).
9	Wein	+5 - +20 Rotwein, Weißein, Sekt usw.

Hinweis

Bitte lagern Sie underschiedliche Lebensmittel in den Fächern deren Ziellagertemperatur der ihrer gekauften Produkte entspricht.

Wenn das Gerat langere Zeit leer steht: Schalten Sie das Gerat aus, taen Sie es ab, reinigen, trocknen Sie es und lessen Sie die Tur offen, um Schimmelbildung im Gerat zu vermeiden.

Achtung

Damit das Gerä einfach zu reinigen ist, müssen Lebensmittel in Beutel und Flüssigkeiten in Flaschen oder verschlossenen Behältern verpackt werden, bevor sie in den Kühlschrank gelegt werden.

en Table of contents

Installation de l'ordinateil

Remarque
