BEDIENUNGSANLEITUNG P85049 MEDION

1. Hinweise zu dieser Anleitung .......................3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....................... 3

2. Lieferumfang ..................................................5

3. Bestimmungsgemäßer Gebrauch ................5

4. Sicherheitshinweise .......................................6

• 4.1. Betriebssicherheit p. 6
• 4.2. Elektromagnetische Verträglichkeit p. 8
• 4.3. Hinweise zur Konformität p. 9
• 4.4. Transport und Verpackung p. 9

10.1. Hinweise zur Stromverbindung ............14 10.2. Verbindung mit einem Netzwerkgerät ............................................16

11. Adapter im Netzwerk einbinden ............... 17

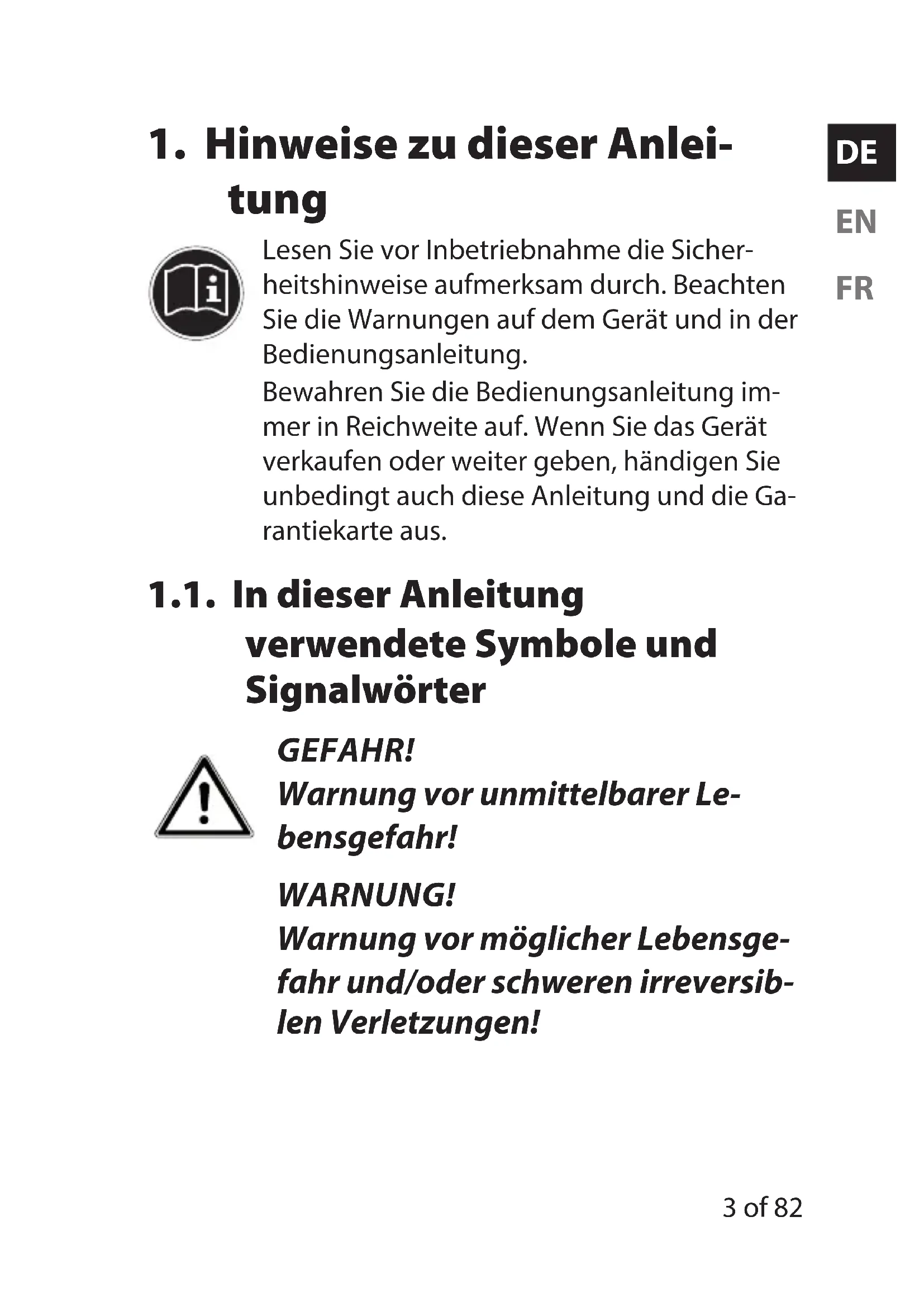

1. Hinweise zu dieser Anlei-

tung Lesen Sie vor Inbetriebnahme die Sicher- heitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung im- mer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Ga- rantiekarte aus. 1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Le- bensgefahr ! WARNUNG! Warnung vor möglicher Lebensge- fahr und/oder schweren irreversib- len Verletzungen! 87309 50050002 ECommerce DE EN FR content RC1.indb 387309 50050002 ECommerce DE EN FR content RC1.indb 3 10.04.2015 08:20:2810.04.2015 08:20:284 of 82 VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Information für den Ge- brauch des Geräts. HINWEIS! Hinweise in der Bedienungsanleitung be- achten! WARNUNG! Warnung vor Gefahr durch elektri- schen Schlag!

Aufzählungspunkt/ Information über Ereig- nisse während der Bedienung

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht kom- plett ist. Mit dem von Ihnen erworbenen Produkt ha- ben Sie erhalten: − 1 Powerline-Adapter − 1 RJ-45 Netzwerkkabel − Bedienungsanleitung und Garantiekarte

3. Bestimmungsgemäßer Ge-

brauch Der Powerline-Adapter dient der Übertra- gung von Netzwerksignalen über an das Stromnetz angeschlossene Steckdosen. Die- ses Gerät ist ausschließlich für den privaten Gebrauch und nicht für gewerbliche Zwecke bestimmt. 87309 50050002 ECommerce DE EN FR content RC1.indb 587309 50050002 ECommerce DE EN FR content RC1.indb 5 10.04.2015 08:20:2910.04.2015 08:20:296 of 82

4. Sicherheitshinweise

4.1. Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit ein- geschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen be- nutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benut- zen ist. Kinder sollten beaufsichtigt wer- den, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Befolgen Sie auch die Gebrauchsanwei- sungen der Geräte, mit denen Sie den Po- werline-Adapter verbinden.

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät oder in die nähere Umgebung. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Tropf- und Spritzwasser fern. Vermeiden Sie Erschütterungen, Staub, Hitze und di- rekte Sonneneinstrahlung, um Betriebs- störungen zu verhindern. Die Betriebstem- peratur beträgt 5° bis 35 °C.

• Öffnen Sie niemals das Gehäuse der Gerä- te; sie enthalten keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebens- gefahr durch elektrischen Schlag. Dies würde den Garantieanspruch beenden und möglicherweise zur Zerstörung des Gerätes führen.

• Powerline-Adapter in frei zugängliche Steckdosen Ihres Stromnetzes stecken, da- mit es bei Gefahr schnell vom Stromnetz getrennt werden kann.

• Warten Sie nach einem Transport solan- ge mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuch- tigkeitsschwankungen kann es durch Kon- densation zur Feuchtigkeitsbildung kom- men, die einen elektrischen Kurzschluss verursachen kann. 87309 50050002 ECommerce DE EN FR content RC1.indb 787309 50050002 ECommerce DE EN FR content RC1.indb 7 10.04.2015 08:20:2910.04.2015 08:20:298 of 82

• Um statische Aufladungen zu vermeiden, sollten Sie das Gerät nicht unter extrem trockenen Bedingungen betreiben.

• Unter Bedingungen mit elektrostatischer Entladung, kann es zu Fehlfunktionen des Gerätes kommen. In diesem Fall ist es er- forderlich das Gerät auf die Werkseinstel- lungen zurückzusetzen. 4.2. Elektromagnetische Verträglichkeit

• Beim Anschluss müssen die Richtlinien für elektromagnetische Verträglichkeit (EMV) eingehalten werden. Halten Sie mindes- tens einen Meter Abstand von hochfre- quenten und magnetischen Störquellen (TV-Gerät, Lautsprecherboxen, Mobiltele- fon usw.) ein, um Funktionsstörungen und Datenverlust zu vermeiden. 87309 50050002 ECommerce DE EN FR content RC1.indb 887309 50050002 ECommerce DE EN FR content RC1.indb 8 10.04.2015 08:20:2910.04.2015 08:20:299 of 82

4.3. Hinweise zur Konformität Hiermit erklärt die Medion AG, dass das Set MD 87309 mit den folgenden europäi- schen Anforderungen übereinstimmt:

• EMV-Richtlinie 2004/108/EG

• Niederspannungsrichtlinie 2006/95/EG

• Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 4.4. Transport und Verpa ckung Bewahren Sie die Originalverpackung auf, falls das Ge- rät verschickt werden muss.

5. Systemvoraussetzungen

Stellen Sie vor der Installation des Powerline-Adapters sicher, dass Ihr Computer folgende Voraussetzungen erfüllt: − Mindestens eine Wandsteckdose (100- 240V~50/60Hz). − LAN Anschluss 87309 50050002 ECommerce DE EN FR content RC1.indb 987309 50050002 ECommerce DE EN FR content RC1.indb 9 10.04.2015 08:20:2910.04.2015 08:20:2910 of 82

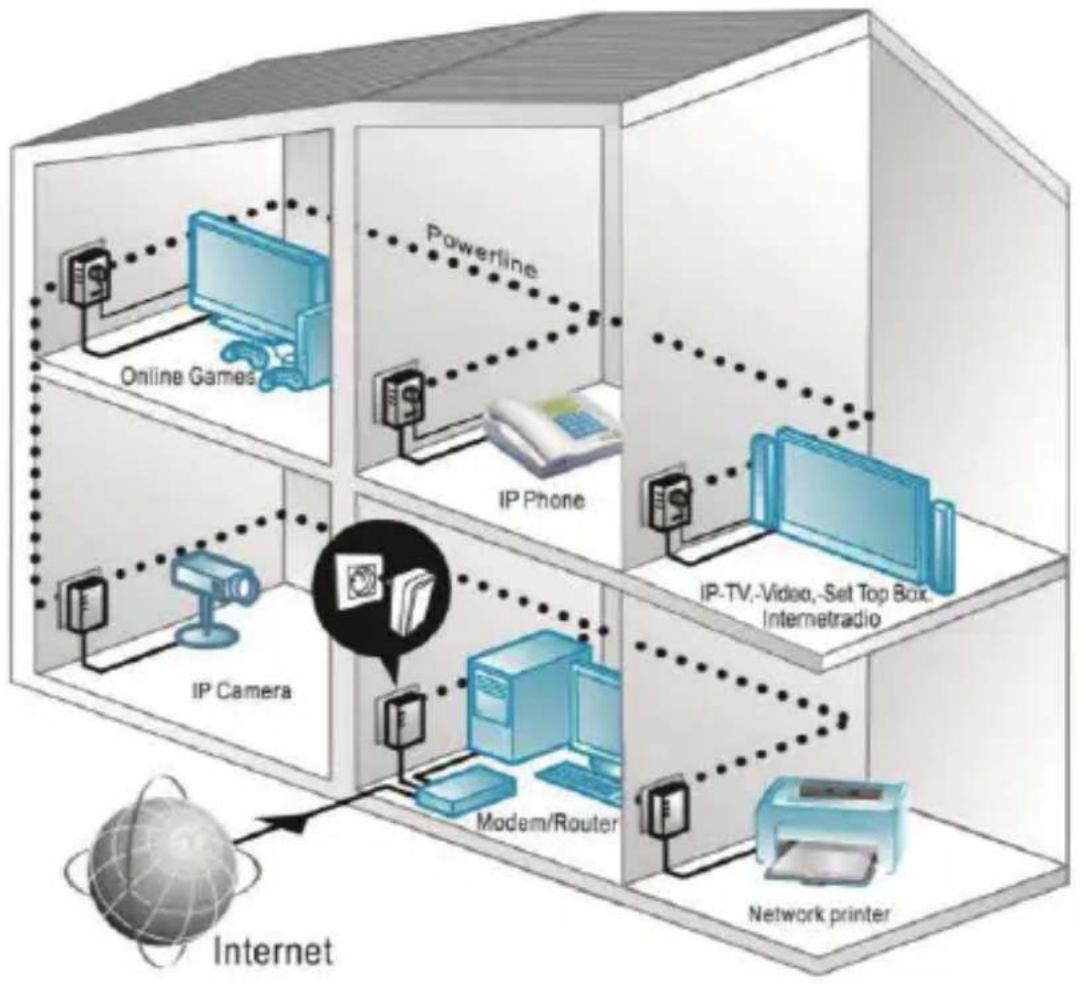

Mit den Powerline-Adaptern können Sie Ihr bestehen- des LAN-Netzwerk über das vorhandene Stromnetz Ihres Haushalts, ohne weitere Kabel zu verlegen, erweitern. Anwendungsbeispiel 87309 50050002 ECommerce DE EN FR content RC1.indb 1087309 50050002 ECommerce DE EN FR content RC1.indb 10 10.04.2015 08:20:2910.04.2015 08:20:2911 of 82

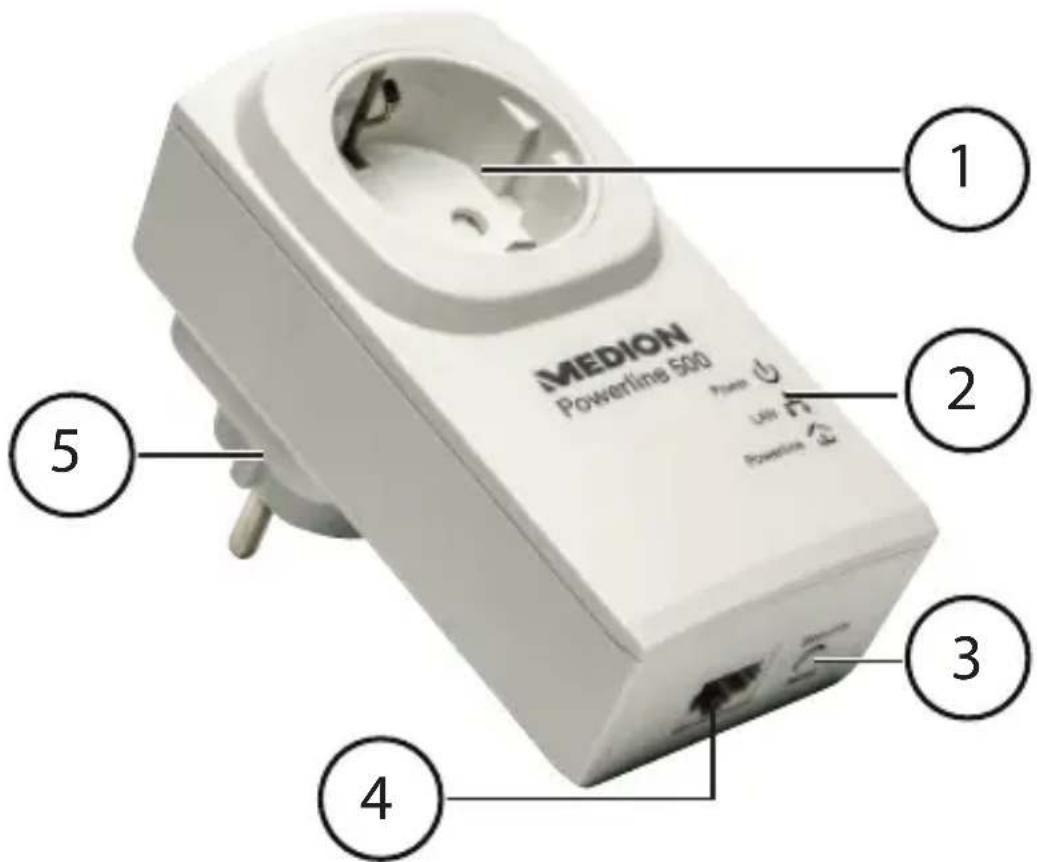

1) Integrierte Steckdose

2) LED-Anzeigen POWER, LAN und POWER-

lung/Setzt das Gerät auf die Werkseinstellun- gen zurück

4) RJ-45 LAN-Anschluss

5) Stromnetzanschluss-Stecker

87309 50050002 ECommerce DE EN FR content RC1.indb 1187309 50050002 ECommerce DE EN FR content RC1.indb 11 10.04.2015 08:20:2910.04.2015 08:20:2912 of 82

8. Mögliche LED-Anzeigen

LED Status Bedeutung Power Leuchtet grün Der Adapter ist eingeschaltet. Blinkt grün − Adapter startet neu oder nimmt Sicher- heitseinstellungen vor Blinkt alle 15 Sekun- den grün (andere LED-An- zeigen sind aus) Der Adapter ist in Bereitschaft (Standby). Aus Der Adapter wird nicht mit Strom versorgt. LAN Leuchtet grün LAN-Kabel ist angeschlossen, Adapter ist für Datenübertra- gung bereit. Blinkt grün Daten werden übertragen. Aus Der LAN-Anschluss ist nicht aktiv (kein LAN-Kabel ange- schlossen, Netzwerkgerät aus). 87309 50050002 ECommerce DE EN FR content RC1.indb 1287309 50050002 ECommerce DE EN FR content RC1.indb 12 10.04.2015 08:20:3110.04.2015 08:20:3113 of 82

LED Status Bedeutung Power- line Leuchtet grün Ein weiterer Powerline-Adap- ter wurde im gleichen Netz- werk erkannt. Aus Keine Verbindung zu einem anderen Adapter oder kei- ne Geräte mit gleichem Netz- werkschlüssel gefunden. Grün Signal > 40 Mbit/s Orange Signal 20 - 40 Mbit/s Rot Signal ≤ 20 Mbit/s

9. Die SECURITY/RESET Taste

Die SECURITY/RESET hat drei verschieden Funktionen, je nachdem, wie lange sie gedrückt wird: Sekunden Funktion 1-2 Bindet ein bestehendes Powerline- Netzwerk ein 5-8 Generiert einen zufälligen, einzigar- tigen Netzwerkschlüssel am Adapter und trennen diesen somit von einem bestehenden Netzwerk. 10-15 Setzt den Adapter auf die Werksein- stellungen zurück. 87309 50050002 ECommerce DE EN FR content RC1.indb 1387309 50050002 ECommerce DE EN FR content RC1.indb 13 10.04.2015 08:20:3110.04.2015 08:20:3114 of 82

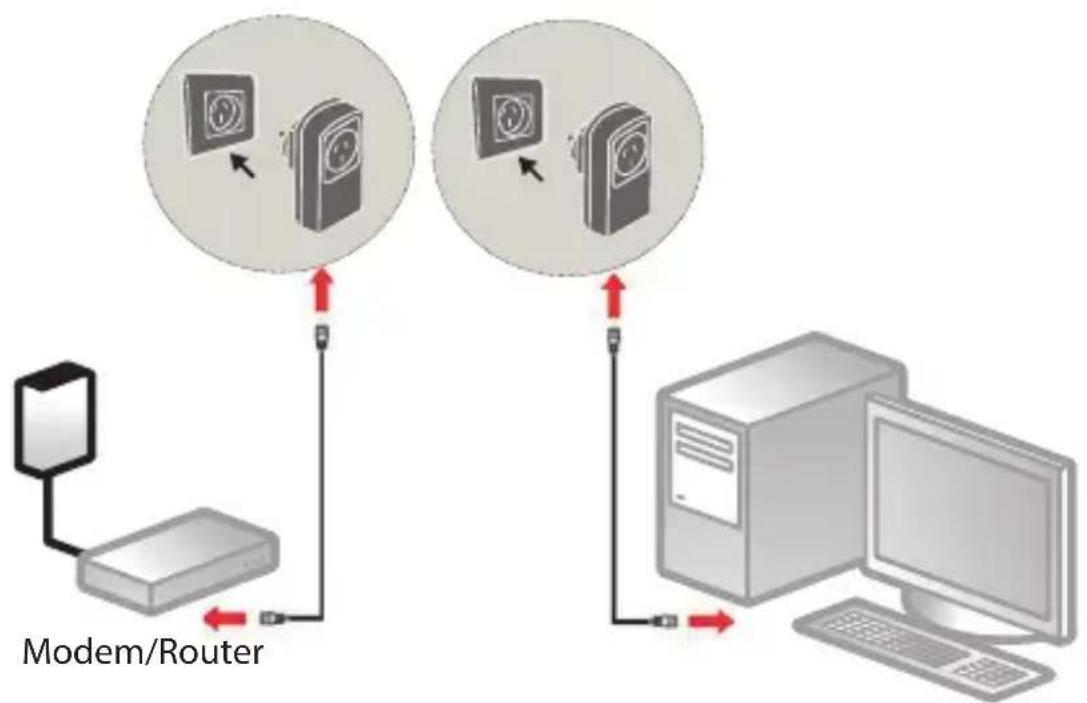

Um ein Netzwerk aus Powerline-Adaptern herzustel- len, müssen immer mindestens zwei Adapter für die Datenübertragung angeschlossen werden. Dazu haben Sie zwei Möglichkeiten: Die direkte Ver- bindung zwischen zwei netzwerkfähigen Geräten oder die Verbindung zwischen einem netzwerkfähi- gem Gerät und einem Router (zum Internet). Schließen Sie den Powerline-Adapter an eine Wandsteckdose (100-240V~50/60Hz) in der Nähe des netzwerkfähigen Gerätes an. HINWEIS Um einen ständigen Zugriff auf ein bestehen- des LAN-Netzwerk gewährleisten zu können, ist es erforderlich die Powerline-Adapter dau- erhaft mit Strom zu versorgen. 10.1. Hinweise zur Stromverbindung HINWEIS Schließen Sie die Powerline-Adapter direkt an die Wandsteckdose und nicht an einem Ver- längerungskabel oder Mehrfachsteckdosen an, da diese die Übertragungsqualität nega- tiv beeinflussen können. Sie können über die integrierte Steckdose des Powerline-Adapters andere Geräte betreiben. 87309 50050002 ECommerce DE EN FR content RC1.indb 1487309 50050002 ECommerce DE EN FR content RC1.indb 14 10.04.2015 08:20:3110.04.2015 08:20:3115 of 82

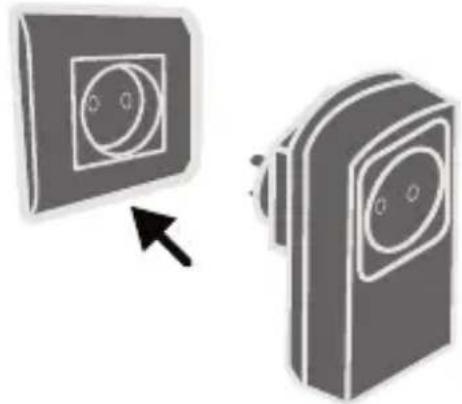

Schließen Sie den Powerline-Adapter möglichst an eine einzelne Steckdose an. HINWEIS Falls nach dem Anschluss der Adapter an die Computer keine Verbindung zustande kommt, versuchen Sie den Anschluss über eine andere Steckdose. Bitte beachten Sie, dass die Datenübertragung von der Auslastung und Qualität Ihres Stromnetzes ab- hängt: − Die Datenübertragung verlangsamt sich je län- ger die Stromleitung zwischen beiden Powerli- ne-Adaptern ist. − Je nach Auslastung des Stromnetzes kann die Geschwindigigkeit der Datenübertragung vari- ieren oder sogar unterbrochen werden. − Bei älteren Stromnetzen, die nicht dem heuti- gen Stand der Technik entsprechen, ist die Da- tenübertragung ggf. etwas langsamer. 87309 50050002 ECommerce DE EN FR content RC1.indb 1587309 50050002 ECommerce DE EN FR content RC1.indb 15 10.04.2015 08:20:3110.04.2015 08:20:3116 of 82 10.2. Verbindung mit einem Netzwerkgerät Um zwei Netzwerkgeräte wie z. B. einen PC und einen Router innerhalb eines Netzwerkes mit dem Powerli- ne-Adapter zu verbinden, müssen beide Geräte über ein LAN-Kabel (RJ-45) mit jeweils einem Powerline-Ad- apter verbunden werden. Modem/Router Anschlussbeispiel Verbinden Sie das mitgelieferte LAN-Kabel (RJ-45) mit dem LAN-Anschluss des Powerline-Adapters und dem LAN-Anschluss des Routers. Verbinden Sie den LAN-Anschluss des Computers über das zweite mitgelieferte LAN-Kabel (RJ-45) mit dem LAN-Anschluss des zweiten Powerline-Adapters. Schließen Sie die Powerline-Adapter jeweils an 87309 50050002 ECommerce DE EN FR content RC1.indb 1687309 50050002 ECommerce DE EN FR content RC1.indb 16 10.04.2015 08:20:3210.04.2015 08:20:3217 of 82

eine möglichst einzelne Steckdose an. Schalten Sie Computer und Router ein. Die Einrichtung ist erfolgreich, wenn alle drei LED-An- zeigen POWER, LAN und POWERLINE an den beiden Powerline-Adaptern leuchten.

11. Adapter im Netzwerk ein-

binden HINWEIS Für diesen Vorgang ist es sinnvoll, alle Adap- ter, die den neuen Netzwerkschlüssel erhal- ten sollen, nebeneinander in eine Mehrfach- steckdose zu stecken. Für jeden weiteren Powerline-Adapter, der den neu- en Netzwerkschlüssel erhalten soll, verfahren Sie wie folgt: Alle zu konfigurierenden Powerline-Adapter sind an- geschlossen und betriebsbereit. Die POWER-LED leuchtet. Schließen Sie den Adapter, mit dem das bestehen- de Netzwerk erweitert werden soll, an eine Steck- dose an. Die POWER-LED leuchtet. Drücken Sie die Taste SECURITY/RESET an diesem Adapter für ca. 5 – 8 Sekunden. Das Gerät wird zurückgesetzt und startet neu. Alle LED-Anzeigen erlischen kurz. Dieser Powerline Adap- 87309 50050002 ECommerce DE EN FR content RC1.indb 1787309 50050002 ECommerce DE EN FR content RC1.indb 17 10.04.2015 08:20:3210.04.2015 08:20:3218 of 82 ter hat nun einen zufälligen, einzigartigen Netzwerk- schlüssel generiert. Drücken Sie am Adapter des bestehenden Netz- werks die Taste SECURITY/RESET für ca. 1–2 Sekunden. Die Power-LED blinkt grün. Drücken Sie nun innerhalb von zwei Minuten die Taste SECURITY/RESET am Adapter, mit dem das bestehende Netzwerk erweitert werden soll. Die Power-LED blinkt grün. Wenn an allen Powerline-Adaptern sowohl die PO- WER- als auch die POWERLINE-LED dauerhaft grün leuchten, ist die Erweiterung sowie Verschlüsse- lung erfolgreich abgeschlossen. HINWEIS Gehen Sie für jeden weiteren Powerline-Ad- apter wie oben beschrieben vor.

12. Powerline-Adapter

entfernen Wenn Sie einen Powerline-Adapter aus dem bestehen- den Netzwerk entfernen wollen, gehen Sie wie folgt vor: Drücken Sie die Taste SECURITY/RESET an dem zu entfernenden Powerline-Adapter für ca. 5 – 8 Sekunden. 87309 50050002 ECommerce DE EN FR content RC1.indb 1887309 50050002 ECommerce DE EN FR content RC1.indb 18 10.04.2015 08:20:3210.04.2015 08:20:3219 of 82

Alle LED-Anzeigen erlischen kurz. Das Gerät wird zu- rückgesetzt und startet neu. Alle LED-Anzeigen erli- schen kurz. Dieser Powerline Adapter hat nun einen zufälligen, einzigartigen Netzwerkschlüssel generiert und befindet sich daher nicht mehr im Netzwerk. Die POWERLINE-LED leuchtet nicht mehr.

13. Energiesparfunktion

Werden die Netzwerkgeräte ausgeschaltet und keine Daten mehr übermittelt, schalten die Powerline-Adap- ter nach ca. einer Minute in den Standby-Betrieb. Da- bei blinkt die Power-Anzeige. Werden die Netzwerkgeräte wieder eingeschaltet, werden auch die Powerline-Adapter gestartet. 87309 50050002 ECommerce DE EN FR content RC1.indb 1987309 50050002 ECommerce DE EN FR content RC1.indb 19 10.04.2015 08:20:3210.04.2015 08:20:3220 of 82

14. Werkseinstellungen

Die beiden Powerline-Adapter, die Sie im Set erwor- ben haben, sind bei Auslieferung bereits gepaart. Durch Ändern des Netzwerkschlüssels oder Trennen einzelner Adapter aus dem Netzwerk erlischt diese Voreinstellung. So stellen Sie die Werkseinstellung wieder her: Drücken Sie die Taste SECURITY/RESET an beiden eingeschalteten Powerline-Adaptern für ca.

Alle LED-Anzeigen erlischen kurz. Das Gerät wird zu- rückgesetzt und startet neu. Der Vorgang ist abge- schlossen, wenn die Power-LED konstant leuchtet.

Sollten Störungen auftreten, prüfen Sie bitte zunächst, ob Sie das Problem selbst beheben können. Die fol- gende Übersicht kann Ihnen dabei helfen. ACHTUNG Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren. Wenn eine Reparatur notwendig ist, wen- den Sie sich bitte an unser Service- Center oder eine andere geeignete Fachwerkstatt. 87309 50050002 ECommerce DE EN FR content RC1.indb 2087309 50050002 ECommerce DE EN FR content RC1.indb 20 10.04.2015 08:20:3210.04.2015 08:20:3221 of 82

Problem Mögliche Ur- sache Behebung Die POWER- LED leuch- tet nicht Ist der Pow- erline-Adap- ter richtig am Stromnetz ange- schlossen? Stecken Sie den Powerline-Ad- apter ggf. ein- mal aus und wie- der ein. Die LAN- LED leuch- tet nicht Ist das LAN-Ka- bel (RJ-45) rich- tig am Adapter und am Compu- ter bzw. Router angeschlossen? Überprüfen Sie ggf. die LAN-Kar- te und/oder DSL- Verbindung Ihres Computers. Ist der Compu- ter/der Router eingeschaltet? Netzwerkgeräte einschalten. 87309 50050002 ECommerce DE EN FR content RC1.indb 2187309 50050002 ECommerce DE EN FR content RC1.indb 21 10.04.2015 08:20:3310.04.2015 08:20:3322 of 82 Problem Mögliche Ur- sache Behebung Die POWER- LINE-LED leuchtet nicht Es besteht keine Verbindung zwi- schen den Pow- erline-Adaptern.

• Möglicher- weise sind die verwen- deten Steck- dosen nicht geeignet, um eine Power- line-Verbin- dung herzu- stellen. Versuchen Sie es mit anderen Steckdosen. 87309 50050002 ECommerce DE EN FR content RC1.indb 2287309 50050002 ECommerce DE EN FR content RC1.indb 22 10.04.2015 08:20:3310.04.2015 08:20:3323 of 82

Problem Mögliche Ur- sache Behebung

• Eventuell sind die Ad- apter nicht synchroni- siert. Sie können testen, ob sich die Adapter im selben Netzwerk befinden: Stecken Sie dazu die beiden Adap- ter in die neben- einander liegen- den Steckdosen einer Mehrfach- steckdose. Wenn nun keine Powerline-LED aufleuchtet, be- finden sich die Adapter nicht im selben Netzwerk. Führen Sie in die- sem Fall einen Reset an allen Adaptern durch. 87309 50050002 ECommerce DE EN FR content RC1.indb 2387309 50050002 ECommerce DE EN FR content RC1.indb 23 10.04.2015 08:20:3310.04.2015 08:20:3324 of 82

• Ziehen Sie vor dem Reinigen immer den Powerli- ne-Adapter und alle Verbindungskabel.

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

• Reinigen Sie das Gerät mit einem weichen, fussel- freien Tuch. Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das Gerät zu transportieren. ACHTUNG! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Gerätes. 87309 50050002 ECommerce DE EN FR content RC1.indb 2487309 50050002 ECommerce DE EN FR content RC1.indb 24 10.04.2015 08:20:3310.04.2015 08:20:3325 of 82

Verpackung Ihr Gerät befindet sich zum Schutz vor Trans- portschäden in einer Verpackung. Verpa- ckungen sind Rohstoffe und somit wieder- verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden. Gerät Werfen Sie Ihr Gerät am Ende seiner Lebens- zeit keinesfalls in den normalen Hausmüll! Erkundigen Sie sich bei Ihrer Stadt- oder Ge- meindeverwaltung nach einer umwelt- und sachgerechten Entsorgung. 87309 50050002 ECommerce DE EN FR content RC1.indb 2587309 50050002 ECommerce DE EN FR content RC1.indb 25 10.04.2015 08:20:3310.04.2015 08:20:3326 of 82

18. Technische Daten

Modell: MD 87309 (Gerät) Eingangsspannung: 100 – 240V~50/60Hz, 0,1 A Ausgangsspannung (integrierte Steckdose): 100 - 240 V~/ Maximalbelastung 16A Stromverbrauch: < 3 W Betrieb < 0,5 W Standby-Modus Anschlüsse: Ethernet (LAN) 100Mbit/s Übertragungs- geschwindigkeit: bis 500 Mbit/s. Powerline AV-Standard: 128-bit AES-Verschlüsselung Protokoll HomePlug AV, kompatibel zu IEEE P1901, kompatibel zu 200 und 500 Mbit/s Powerline Adap- tern, Koexistent zu HomePlug 1.0 Umgebungsbedingungen Temperatur (Betrieb) 5°C– 35°C Temperatur (Lagerung) -20°C–70°C Luftfeuchtigkeit 10%–90%, nicht kondensierend (Betrieb) Luftfeuchtigkeit (Lagerung) 5%–95%, nicht kondensierend Abmessungen (B x H x T) 61 x 116 x 86 mm Gewicht (pro Adapter) ca. 183 g 87309 50050002 ECommerce DE EN FR content RC1.indb 2687309 50050002 ECommerce DE EN FR content RC1.indb 26 10.04.2015 08:20:3310.04.2015 08:20:3327 of 82

Copyright © 2015 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist ur- heberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Geneh- migung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbe- stellt werden und steht über das Serviceportal www. medionservice.de zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scan- nen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. 87309 50050002 ECommerce DE EN FR content RC1.indb 2787309 50050002 ECommerce DE EN FR content RC1.indb 27 10.04.2015 08:20:3310.04.2015 08:20:3328 of 82 87309 50050002 ECommerce DE EN FR content RC1.indb 2887309 50050002 ECommerce DE EN FR content RC1.indb 28 10.04.2015 08:20:3310.04.2015 08:20:3329 of 82
