BEDIENUNGSANLEITUNG T540i XP HUSQVARNA

• -woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie. 1036 - 014 - 23.04.2025 73Inhalt Einleitung p. 74
• Sicherheit p. 76
• Montage p. 86
• Betrieb p. 87
• Wartung p. 94
• Fehlerbehebung p. 104
• Transport, Lagerung und Entsorgung p. 106
• Technische Angaben p. 107
• Zubehör p. 109
• Konformitätserklärung p. 111

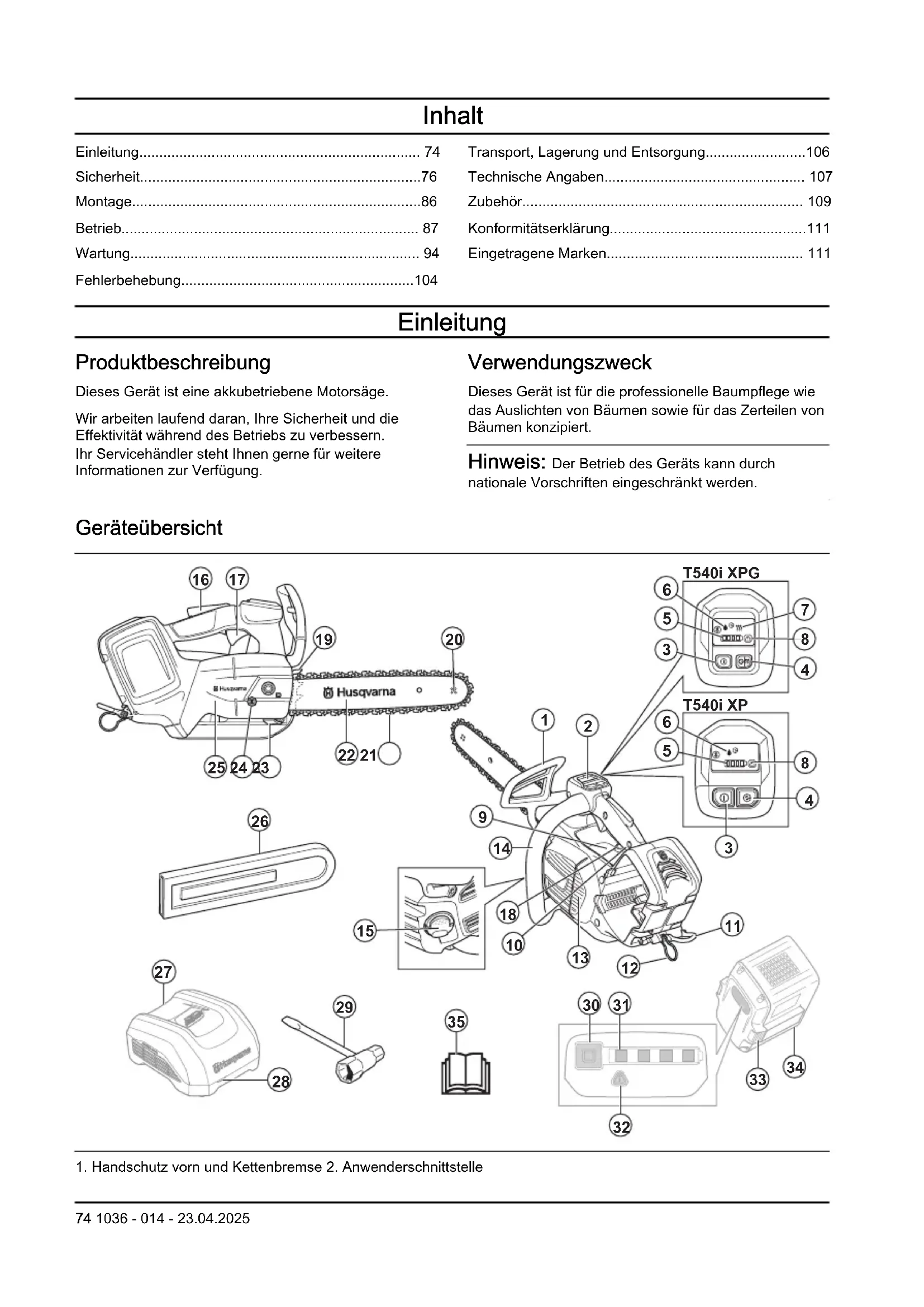

• Eingetragene Marken Einleitung Produktbeschreibung Dieses Gerät ist eine akkubetriebene Motorsäge.Wir arbeiten laufend daran, Ihre Sicherheit und dieEffektivität während des Betriebs zu verbessern.Ihr Servicehändler steht Ihnen gerne für weitereInformationen zur Verfügung. Verwendungszweck Dieses Gerät ist für die professionelle Baumpflege wiedas Auslichten von Bäumen sowie für das Zerteilen vonBäumen konzipiert. Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschränkt werden. Geräteübersicht p. 111

1. Handschutz vorn und Kettenbremse 2. Anwenderschnittstelle74 1036 - 014 - 23.04.20253. On/Off-Taste

7. Anzeige für die Griffheizung

9. Informations- und Warnschild

14. Vorderer Handgriff

20. Umlenkstern der Führungsschiene

24. Kettenspannschraube

25. Abdeckung des Kettenantriebsrads

26. Führungsschienenabdeckung

27. Akkuladegerät (Zubehör)

28. Lade- und Fehleranzeige am Ladegerät

30. Taste, Akkuladezustand

33. Akkuentriegelungstaste

35. Bedienungsanleitung

Hinweis: Akku und Ladegerät können bei verschiedenen Modellen unterschiedlich aussehen. Symbole auf dem Gerät Gefahr von schweren oder tödlichen Verletzungen des Bedieners oder anderer Personen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor Inbetriebnahme des Geräts mit den Anweisungen vertraut. Tragen Sie einen zugelassenen Schutzhelm und Gehörschutz sowie eine zugelassene Schutzbrille. Dieses Gerät entspricht den geltenden EG-Richtlinien. Etikett mit Geräuschemissionen gemäß EU- und UK-Verordnungen und Richtlinien (plus Verordnungen aus New South Wales). Der garantierte Schallleistungspegel des Geräts ist unter Konformitätserklärung auf Seite 111 und auf dem Etikett angegeben. Tragen Sie zugelassene Schutzausrüstung für Füße, Beine, Hände und Arme. Halten Sie das Gerät während des Betriebs mit beiden Händen fest. Warnung! Ein Rückschlag kann auftreten, wenn die Führungsschienenspitze einen Gegenstand berührt. Dadurch wird die Führungsschiene in Richtung des Bedieners geschleudert. Gefahr von schweren oder tödlichen Verletzungen. Kettenbremse, aktiviert (vorwärts). Kettenbremse, deaktiviert (rückwärts). Anzeige der Kettenrichtung. L-Max XX mm / XX" Maximale Länge der Führungsschiene. Kettenöl. Nennspannung, V. Gleichstrom. Spritzwassergeschützt. 1036 - 014 - 23.04.2025 75Umweltkennzeichen. Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer offiziellen Recyclingstation für elektrische und elektronische Geräte. Wenn das Gerät mit Bluetooth

Drahtlostechnologie ausgestattet ist, finden Sie das Bluetooth

-Symbol auf dem Etikett mit der Bezeichnung des Geräts. Siehe Bluetooth

-Drahtlostechnologie auf Seite

Diese Säge darf nur von Personen benutzt werden, die speziell für Waldar- beiten ausgebildet wur- den. Siehe Bedienungsan- leitung! yyyywwxxxxx Auf dem Typenschild oder der Lasergravur ist die Se- riennummer angegeben. yyyy ist das Produktions- jahr, ww steht für die Pro- duktionswoche. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Symbole auf dem Akku und/oder auf dem Ladegerät Recyceln Sie dieses Gerät an einer Recyclingstation für elektrische und elektronische Geräte. (nur für Europa) Störungsfreier Transformator. Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden. Doppelt isoliert Produktschäden Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise zum Gerät WARNUNG: Beachten Sie alle für das Gerät vorgesehenen Sicherheitshinweise, Anleitungen, Abbildungen und technischen Daten. Wenn Sie die unten stehenden Anweisungen nicht befolgen, kann dies 76 1036 - 014 - 23.04.2025zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen.

• Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Die Bezeichnung „Gerät“ in den Warnhinweisen bezieht sich auf ein Gerät mit Netzbetrieb (über ein Kabel) oder Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Umgebungen, z.B. in der Nähe von entzündlichen Flüssigkeiten, Gasen oder Staub. Geräte erzeugen Funken, die Staub oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit dem Gerät dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker des Geräts müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Geräten mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Wenn Wasser in das Gerät eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Geräts, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie das Gerät im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz des Geräts in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI-Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie Ihren gesunden Menschenverstand ein, wenn Sie mit dem Gerät arbeiten. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit dem Gerät können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der OFF- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen des Geräts mit dem Finger am Schalter bzw. das Einstecken des Steckers bei betätigtem Schalter erhöht sich das Unfallrisiko.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Gerät einschalten. Ein an einem beweglichen Teil des Geräts angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Gerät in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.

• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch häufige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen. Nutzung und Pflege des Geräts

• Überbeanspruchen Sie das Gerät nicht. Beschränken Sie sich für Ihren Einsatz auf das korrekte Gerät. Das korrekte Gerät wird die Aufgabe besser und sicherer ausführen mit der Leistung, für die es ausgelegt ist.

• Benutzen Sie das Gerät nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Gerät, 1036 - 014 - 23.04.2025 77das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Gerät von der Stromversorgung bzw. entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Gerät verstauen. Mit diesen Präventivmaßnahmen reduzieren Sie das Risiko eines versehentlichen unkontrollierten Starts des Gerätes.

• Lagern Sie nicht benutzte Geräte außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Gerät bedienen, die nicht mit dem Gerät selbst und/oder diesen Anweisungen vertraut sind. Die Geräte stellen in ungeschulten Händen eine Gefahr dar.

• Pflegen Sie das Gerät und das Zubehör. Prüfen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen, ob Teile gebrochen oder so weit beschädigt sind, dass der Betrieb des Geräts beeinträchtigt werden kann. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es benutzen. Viele Unfälle sind auf schlechte Gerätewartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schnittkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Gerät, Zubehör, Aufsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz des Geräts für bestimmungswidrige Zwecke kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden. Verwendung und Pflege von akkubetriebenen Geräten

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Geräte nur mit speziell für sie ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen.

• Verwenden Sie keinen Akku und kein Gerät, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Gerät niemals Feuer oder sehr hohen Temperaturen aus. Feuer oder Temperaturen über 130°C (265 °F) können zu einer Explosion führen.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Gerät niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen. Service

• Lassen Sie Ihre Maschine von einem qualifizierten Fachmann reparieren und bestehen Sie darauf, dass nur Originalersatzteile dazu verwendet werden. Dies trägt dazu bei, die Sicherheit der Maschine zu bewahren.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden. Allgemeine Motorsägen- Sicherheitswarnungen

• Halten Sie alle Körperteile von der Sägekette fern, wenn die Motorsäge läuft. Bevor Sie die Motorsäge starten, stellen Sie sicher, dass die Sägekette keine anderen Gegenstände berührt. Unaufmerksamkeit während des Betriebs der Motorsäge kann dazu führen, dass Sie sich mit Ihrer Kleidung oder mit einem Körperteil in der Sägekette verfangen.

• Halten Sie die Motorsäge immer mit der rechten Hand am oberen Handgriff und mit der linken Hand am vorderen Handgriff fest. Wenn Sie die Motorsäge auf andere Weise festhalten, wird das Verletzungsrisiko erhöht. Vermeiden Sie dies.

• Halten Sie die Motorsäge nur an den isolierten Griffoberflächen fest, da die Sägekette evtl. in Kontakt mit verborgener Verkabelung kommen kann. Wenn die Sägekette mit einem stromführenden Leiter in Kontakt kommt, können freiliegende Metallteile der Motorsäge unter Strom gesetzt und der Anwender einem elektrischen Schlag ausgesetzt werden.

1036 - 014 - 23.04.2025• Tragen Sie einen Augenschutz. Weitere Schutzausrüstung für das Gehör sowie Kopf, Hände, Beine und Füße wird empfohlen. Angemessene Schutzausrüstung verringert das Verletzungsrisiko durch umherfliegende Bruchstücke oder durch versehentlichen Kontakt mit der Sägekette.

• Arbeiten Sie nicht mit einer Kettensäge auf einer Leiter, auf einem Dach oder generell auf instabilem Untergrund. Der Betrieb einer Motorsäge unter diesen Bedingungen kann zu schweren Verletzungen führen.

• Rechnen Sie beim Durchtrennen eines Asts, der unter Spannung steht, mit seinem Zurückschnellen. Wenn die Spannung der Holzfasern freigesetzt wird, kann der unter Spannung stehende Ast den Bediener treffen und/oder die Motorsäge außer Kontrolle geraten.

• Tragen Sie die Motorsäge am Vorderen Handgriff. Diese muss dabei ausgeschaltet sein und von Ihrem Körper weg weisen. Beim Transportieren oder Lagern der Motorsäge muss immer die Abdeckung der Führungsschiene angebracht werden. Der richtige Umgang mit der Motorsäge verringert die Wahrscheinlichkeit des Kontakts mit der sich bewegenden Sägekette.

• Befolgen Sie die Anweisungen zum Schmieren und Spannen der Kette sowie zum Wechseln der Schiene und Kette. Eine falsch gespannte oder geschmierte Kette kann reißen oder das Rückschlagrisiko erhöhen.

• Schneiden Sie nur Holz. Verwenden Sie die Säge nicht für andere Zwecke. Verwenden Sie die Motorsäge beispielsweise nicht zum Schneiden von Metall, Kunststoff, Mauerwerk oder anderen Materialien, die nicht aus Holz bestehen. Der bestimmungswidrige Einsatz der Motorsäge kann zu gefährlichen Situationen führen.

• Diese Motorsäge ist nicht zum Fällen von Bäumen vorgesehen. Der bestimmungswidrige Einsatz der Motorsäge kann zu schweren Verletzungen des Bedieners oder umstehender Personen führen.

• Befolgen Sie bei der Entfernung von festklemmendem Material sowie bei Lagerung oder Wartung der Motorsäge stets alle Anweisungen. Stellen Sie sicher, dass sich der Schalter auf der Position „Aus“ befindet und der Akku entfernt ist. Eine unerwartete Betätigung der Motorsäge beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen. Ursachen für Rückschlag und Vermeiden durch den Anwender Es kann zu einem Rückschlag kommen, wenn die Führungsschienenspitze ein Objekt berührt oder wenn sich ein Spalt im Holz schließt und die Sägekette einklemmt. Der Kontakt mit der Spitze kann zu einer plötzlichen Umkehrreaktion führen, sodass die Führungsschiene nach oben und in Richtung des Bedieners geschleudert wird. Wird die Sägekette an der Oberseite der Führungsschiene eingeklemmt, kann die Führungsschiene schnell in Richtung des Bedieners geschleudert werden. Durch diese Reaktionen können Sie die Kontrolle über die Säge verlieren, was wiederum zu schweren Verletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen Ihrer Säge. Als Benutzer einer Motorsäge müssen Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist das Ergebnis unsachgemäßer Anwendung der Motorsäge und/oder falschen Betriebs. Dies lässt sich durch die nachfolgend aufgeführten Vorsichtsmaßnahmen vermeiden.

• Halten Sie die Motorsäge stets mit Daumen und Fingern an den Griffen fest. Beide Hände sind an der Säge, und Ihr Körper sowie die Arme ermöglichen das Abfangen von Rückschlägen. Rückschläge können bei Beachten der entsprechenden Vorsichtsmaßnahmen vom Bediener abgefangen werden. Lassen Sie die Motorsäge nicht los.

• Beugen Sie sich nicht zu weit vor, und sägen Sie nicht über Schulterhöhe. Auf diese Weise können Sie den unabsichtlichen Spitzenkontakt vermeiden und die Motorsäge in unerwarteten Situationen besser kontrollieren.

• Verwenden Sie als Ersatzteile nur die vom Hersteller angegebenen Führungsschienen und Sägeketten. Ungeeignete Ersatzführungsschienen und -ketten können zum Kettenbruch und/oder zu Rückschlägen führen.

• Befolgen Sie die Herstelleranweisungen zum Schärfen und Warten der Sägekette. Das Verringern der Tiefenbegrenzerhöhe kann zu stärkeren Rückschlägen führen.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG

AUF. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.

• Nehmen Sie ohne die Genehmigung des Herstellers keine Veränderungen an dem Gerät vor. Verwenden Sie auch keine Geräte, die von anderen verändert wurden, und verwenden Sie immer Originalzubehör. Nicht vom Hersteller zugelassene Veränderungen können zu schweren oder sogar tödlichen Verletzungen des Bedieners oder anderer Personen führen. 1036 - 014 - 23.04.2025 79• Das Einatmen des Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu verringern, sollten sich Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes an ihren Arzt und den Hersteller des Implantats wenden. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Kompetenz und Erfahrung. Wenden Sie sich an eine Person mit Fachwissen und Erfahrung, wenn Sie sich bezüglich der Bedienung des Geräts nicht sicher sind.

• Bei Fragen zur Bedienung des Geräts wenden Sie sich an Ihren Servicehändler oder an Husqvarna. Wir können Sie darüber informieren, wie Sie Ihr Gerät korrekt und sicher bedienen. Absolvieren Sie, falls möglich, eine Schulung zur Bedienung von Motorsägen. Ihr Servicehändler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot.

• Bei diesem Gerät besteht eine erhöhte Gefahr des Kontrollverlustes. Personen, die mit diesem Gerät Baumpflegearbeiten ausführen, müssen vorab eine entsprechende Schulung zu Schnitt- und Arbeitstechniken absolviert haben. Der Bediener muss über Sicherheitsausrüstungen wie Hebebühne, Seile und Sicherheitsgurte verfügen. Herkömmliche Motorsägen sind für alle Arbeiten auf Bodenhöhe geeignet.

• Befolgen Sie die Anweisungen zu speziellen Schnitt- und Arbeitstechniken, um die Verletzungsgefahr zu minimieren. Führen Sie nur Arbeiten in Bäumen aus, wenn Sie für derartige Arbeiten fachlich geschult sind. Eine solche Schulung umfasst auch sichere Klettertechniken und Arbeitspositionen. Sie müssen lernen, wie man die Ausrüstung wie Tragegurte, Seile, Sicherheitsgurte, Steigeisen und Karabinerhaken verwendet.

• Sägen Sie nicht, wenn sich der Rückschlagbereich an der Führungsschienenspitze befindet.

• Kommen Sie nicht mit einer rotierenden Sägekette in Berührung. Dies kann zu schweren oder tödlichen Verletzungen führen.

• Versuchen Sie nicht, fallendes Schnittgut aufzufangen oder Schneidearbeiten durchzuführen, wenn der Bediener nur mit einem Seil gesichert ist. Verwenden Sie stets zwei Sicherheitsseile.

• Nehmen Sie Ihren Gehörschutz beim Fällen von Bäumen sofort ab, wenn das Sägen abgeschlossen ist. Es ist wichtig, dass Sie Geräusche und Warnsignale wahrnehmen können.

• Vor der Verwendung dieses Geräts müssen Sie wissen, was ein Rückschlag ist und wie er vermieden werden kann. Anweisungen dazu finden Sie unter Informationen zu Rückschlägen auf Seite

und Häufig gestellte Fragen über Rückschläge auf Seite 90

• Verwenden Sie das Gerät, den Akku oder das Ladegerät nicht, wenn sie beschädigt sind oder nicht ordnungsgemäß funktionieren.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Verwenden Sie das Gerät nicht, wenn Sie sich in einem Zustand befinden, der Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen könnte. Eine erhöhte Gefahr von Ermüdungserscheinungen besteht am Ende einer Arbeitsschicht.

• Starten Sie das Gerät nur dann, wenn Führungsschiene, Sägekette und sämtliche Abdeckungen korrekt montiert sind. Andernfalls kann sich das Antriebsrad lösen und schwere Verletzungen verursachen. Anweisungen dazu finden Sie unter Montage auf Seite 86

• Gelegentlich setzt sich Splitt in der Abdeckung des Kettenantriebsrads fest, wodurch die Kette blockieren kann. Zur Reinigung grundsätzlich den Motor abstellen.

• Stellen Sie sicher, dass keine Gefahr besteht, dass Personen oder Tiere Ihre Kontrolle über das Gerät durch Berührung oder anderweitige Einflüsse beeinträchtigen.

• Wenn Sie nicht vorsichtig agieren, erhöht sich die Rückschlaggefahr. Ein Rückschlag kann auftreten, wenn der Rückschlagbereich der Führungsschiene einen Ast, einen Baum oder andere Gegenstände berührt.

• Arbeiten Sie nicht einhändig mit dem Gerät. Dieses Gerät lässt sich mit nur einer Hand nicht sicher bedienen.

• Halten Sie das Gerät immer sicher mit der rechten Hand am oberen Griff und der linken Hand am vorderen Griff fest. Daumen und Finger müssen die

1036 - 014 - 23.04.2025Handgriffe fest umschließen. Dadurch verringert sich die Gefahr eines Rückschlags und Sie bewahren die Kontrolle über das Gerät. Die Handgriffe nicht loslassen!

• Vergewissern Sie sich, dass Sie festen Stand haben und dass die Sägekette keinerlei Gegenstände berührt.

• Verwenden Sie das Gerät nicht über Schulterhöhe, und vermeiden Sie das Sägen nur mit der Führungsschienenspitze.

• Versuchen Sie nicht, Bäume zu beschneiden oder zu entasten, wenn Sie nicht speziell dazu geschult sind.

• Die Vibrationswerte erhöhen sich, wenn Sie sich mit unangemessener oder nicht ordnungsgemäß geschärfter Schneidausrüstung an die Arbeit machen. Das Sägen von Hartholz (die meisten Laubbäume) verursacht mehr Vibration als das Sägen von Weichholz (die meisten Nadelbäume).

• Eine übermäßige Belastung durch Vibrationen kann bei Personen mit verminderter Durchblutung zu Kreislaufschäden oder Nervenschäden führen. Sprechen Sie mit Ihrem Arzt, wenn Sie nach übermäßiger Belastung durch Vibrationen irgendwelche Beschwerden haben. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Die Symptome treten normalerweise in den Fingern, Händen oder Handgelenken auf und verschlimmern sich bei kalten Temperaturen.

• Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen.

• Es ist unmöglich, jede mögliche Situation zu schildern, mit der Sie während des Betriebs konfrontiert werden können. Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand.

• Der Akku darf nur bei Temperaturen zwischen -10°C (14°F) und 40°C (104°F) verwendet werden. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Bei Kontakt mit der Sägekette können schwerste Verletzungen auftreten. Sie müssen während des Betriebs eine zugelassene persönliche Schutzausrüstung tragen. Die persönliche Schutzausrüstung schützt Sie zwar nicht vollständig vor Verletzungen, vermindert aber den Umfang der Verletzungen bei einem Unfall. Sprechen Sie mit Ihrem Händler über Empfehlungen, welche Ausrüstung zu verwenden ist.

• Ihre Kleidung muss eng sitzen, darf aber nicht Ihre Bewegungen einschränken. Überprüfen Sie regelmäßig den Zustand der persönlichen Schutzausrüstung.

• Verwenden Sie einen zugelassenen Schutzhelm. 1036 - 014 - 23.04.2025 81• Tragen Sie einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie stets eine zugelassene Schutzbrille oder einen Gesichtsschutz, um sich vor Verletzungen durch weggeschleuderte Gegenstände zu schützen. Das Gerät kann Gegenstände wie Sägespäne, Holzstückchen und mehr mit großer Kraft wegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.

• Verwenden Sie Handschuhe mit Schnittschutz.

• Verwenden Sie Hosen mit Schnittschutz.

• Verwenden Sie Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle.

• Sie sollten immer ein Erste-Hilfe-Set dabei haben.

• Risiko der Funkenbildung. Halten Sie zur Vermeidung von Waldbränden Feuerlöschwerkzeuge und eine Schaufel bereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß funktionieren.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Siehe Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite 96

• Wenn die Sicherheitsvorrichtungen beschädigt sind oder nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Husqvarna Servicehändler. Funktionen der Benutzeroberfläche (T540i XP) Die Benutzeroberfläche umfasst die On/Off-Taste, die SavE-Taste, die Akkuanzeige, die Ölstandsanzeige sowie die Warnanzeige. Die Warnanzeige blinkt, wenn die Kettenbremse aktiviert ist oder wenn das Risiko einer Überlastung besteht. Der Überlastungsschutz hält das Gerät vorübergehend an, und Sie können das Gerät nicht verwenden, bis die Temperatur gesunken ist. Wenn die Warnanzeige durchgehend leuchtet, wenden Sie sich an Ihren Händler. Weitere Informationen zur Benutzeroberfläche finden Sie unter Geräteübersicht auf Seite 74

Funktionen der Benutzeroberfläche (T540i XPG) Die Benutzeroberfläche umfasst die On/Off-Taste, die SavE-Taste, die Akkuanzeige, die Ölstandsanzeige, die Anzeige für die Griffheizung sowie die Warnanzeige. Die Warnanzeige blinkt, wenn die Kettenbremse aktiviert ist oder wenn das Risiko einer Überlastung besteht. Der Überlastungsschutz hält das Gerät vorübergehend an, und Sie können das Gerät nicht verwenden, bis die Temperatur gesunken ist. Wenn die Warnanzeige durchgehend leuchtet, wenden Sie sich an Ihren Händler. Weitere Informationen zur Benutzeroberfläche finden Sie unter Geräteübersicht auf Seite 74

Automatische Abschaltfunktion Das Gerät verfügt über eine automatische Abschaltfunktion, die das Gerät auf AUS setzt, wenn Sie es drei Minuten lang nicht verwendet haben. Kettenbremse mit Handschutz Ihr Gerät ist mit einer Kettenbremse ausgestattet, welche die Sägekette bei einem Rückschlag stoppt. Die Kettenbremse verringert die Unfallgefahr nur,

1036 - 014 - 23.04.2025wenn Sie selbst die erforderlichen Vorsichtsmaßnahmen einhalten. WARNUNG: Meiden Sie Situationen, in denen Rückschlaggefahr besteht. Gehen Sie beim Einsatz mit Ihrem Gerät vorsichtig vor und stellen Sie sicher, dass der Rückschlagbereich der Führungsschiene keinerlei Gegenstände berührt. Die Kettenbremse wird entweder manuell mit der linken Hand oder automatisch durch die Trägheitsfunktion aktiviert. Drücken Sie den Handschutz nach vorne, um die Kettenbremse manuell zu aktivieren. Diese Bewegung startet einen gefederten Mechanismus, der das Antriebsrad stoppt. Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu lösen. Die Art und Weise, wie die Kettenbremse aktiviert wird, hängt von der Kraft des Rückschlags und der Position des Geräts ab. Bei einem heftigen Rückschlag und wenn sich der Rückschlagbereich so weit wie möglich von Ihnen entfernt befindet, wird die Kettenbremse durch die Trägheitsfunktion aktiviert. Bei einem leichten Rückschlag oder bei einem Rückschlag in Ihrer Nähe wird die Kettenbremse manuell von Ihrer linken Hand aktiviert. Verwenden Sie die Kettenbremse als Feststellbremse, wenn Sie das Gerät starten und sich über kurze Strecken bewegen. Dadurch reduzieren Sie das Risiko, dass Sie selbst oder Umstehende von der Sägekette erfasst werden. Ein Rückschlag kann blitzschnell und mit großer Kraft auftreten. Die meisten Rückschläge sind klein und bewirken nicht immer ein Auslösen der Kettenbremse. Wenn ein Rückschlag auftritt, während Sie das Gerät benutzen, halten Sie die Griffe fest und lassen Sie nicht los. 1036 - 014 - 23.04.2025 83Der Handschutz verringert auch das Risiko, die Sägekette zu treffen, wenn Ihre Hand den vorderen Griff loslässt. In der Fällposition können Sie die Kettenbremse nicht manuell aktivieren. In dieser Position lässt sich die Kettenbremse nur mit der Trägheitsfunktion aktivieren. Gashebelsperre Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels. Wenn Sie die Gashebelsperre(A) nach vorne und dann die Gashebelsperre gegen den Griff(B) drücken, wird der Gashebel(C) freigegeben. Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt.

Kettenfänger Der Kettenfänger fängt die Sägekette ab, wenn diese bricht oder abspringt. Wenn Sie für die richtige Kettenspannung sorgen, verringert sich dieses Risiko. Sie können dieses Risiko außerdem minimieren, indem Sie die Führungsschiene und Sägekette ordnungsgemäß warten. Siehe Montage auf Seite 86 und Wartung auf Seite 94 für nähere Anweisungen. Sicherer Umgang mit Batterien WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie nur von Husqvarna zugelassene Akkus. Siehe Zubehör auf Seite 109 . Die Akkus verfügen über eine Softwareverschlüsselung.

• Verwenden Sie von Husqvarna zugelassene Akkus nur als Stromversorgung für die zugehörigen Husqvarna Geräte. Siehe Zubehör auf Seite 109

Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

• Benutzen Sie keine Akkus, die nicht wiederaufladbar sind.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

• Halten Sie den Akku von Regen und Feuchtigkeit fern.

• Halten Sie den Akku von Mikrowellen und hohem Druck fern.

• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Der Akku darf nur bei Temperaturen zwischen -10°C (14°F) und 40°C (104°F) verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So überprüfen Sie den Akku und das Akkufach auf Seite 97

• Verwenden Sie keinen Akku, der beschädigt ist oder nicht ordnungsgemäß funktioniert.

• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck.

• Halten Sie den Akku fern von Kindern. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.

• Verwenden Sie eine geprüfte geerdete Steckdose, die nicht beschädigt ist.

• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät. Verwenden Sie nur das von Husqvarna zugelassene Akkuladegerät zum Aufladen von

1036 - 014 - 23.04.2025Husqvarna Originalakkus. Siehe Zugelassene Ladegeräte auf Seite 110

• Das Ladegerät nicht zerlegen.

• Verwenden Sie kein Ladegerät, das beschädigt ist oder nicht ordnungsgemäß funktioniert.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Türen, Zäunen o.Ä. eingeklemmt werden.

• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Vergewissern Sie sich, dass das Ladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.

• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5°C (41°F) und 40°C (104°F). Verwenden Sie das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung.

• Legen Sie keine Gegenstände in die Kühlschlitze des Ladegeräts.

• Verbinden Sie die Anschlüsse des Ladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.

• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.

• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.

• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Nur Original-Ersatzteile verwenden. Sicherheitshinweise für die Schneidausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie nur die empfohlenen Kombinationen von Führungsschiene/Sägekette und Einfüllhilfen. Eine Anleitung finden Sie in Zubehör auf Seite 109

• Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen.

• Sorgen Sie dafür, dass die Schneidezähne gut geschärft sind. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Schärflehre. Eine Sägekette, die beschädigt oder nicht korrekt geschärft ist, erhöht die Unfallgefahr.

• Behalten Sie den korrekten Tiefenbegrenzerabstand bei. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Tiefenbegrenzereinstellung. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.

• Stellen Sie sicher, dass die Sägekette die richtige Spannung besitzt. Wenn sich die Sägekette nicht fest in der Führungsschiene befindet, kann die Sägekette abspringen. Eine falsche Sägekettenspannung führt zu höherem Verschleiß 1036 - 014 - 23.04.2025 85an der Führungsschiene, der Sägekette und dem Kettenantriebsrad. Siehe Zubehör auf Seite 109

• Führen Sie die Wartung der Schneidausrüstung regelmäßig durch und sorgen Sie für eine korrekte Schmierung. Wenn die Sägekette nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß an der Führungsschiene, der Sägekette dem und Kettenantriebsrad. Montage So montieren Sie Führungsschiene und Kette WARNUNG: Entfernen Sie stets den Akku, bevor Sie ein Zubehörteil anbringen oder das Gerät warten.

1. Die Kettenbremse deaktivieren.

2. Lösen Sie die Mutter der Führungsschiene.

Die Abdeckung des Kettenantriebsrads entfernen. Entfernen und entsorgen Sie den Transportring (A).

3. Installieren Sie die Führungsschiene auf dem

4. Bringen Sie die Führungsschiene in ihre hinterste

Stellung. Heben Sie die Sägekette über das Kettenantriebsrad, und passen Sie sie in die Nut in der Führungsschiene ein. Beginnen Sie an der Oberkante der Führungsschiene.

5. Achten Sie darauf, dass die Schneiden der

Sägezähne auf der Oberkante der Führungsschiene nach vorn gerichtet sind.

6. Installieren Sie die Abdeckung des

Kettenantriebsrads, und platzieren Sie den Stift der Ketteneinstellung in der Aussparung der Führungsschiene.

1036 - 014 - 23.04.20257. Stellen Sie sicher, dass die Treibglieder derSägekette korrekt in das Kettenantriebsrad passen.8. Stellen Sie sicher, dass die Sägekette korrekt in dieNut der Führungsschiene eingreift.9. Ziehen Sie die Spannmutter mit den Fingern fest.10. Spannen Sie die Sägekette. Anweisungen dazufinden Sie unter So stellen Sie die Spannung der Sägekette ein auf Seite 101

So installieren Sie die Lufteinlassabdeckung (optional) Wenn Sie Materialien schneiden, die viel Staub undkleine Partikel in der Luft verursachen, wird eineLufteinlassabdeckung empfohlen.1. Halten Sie die Lufteinlassabdeckung gegen dasLüftergehäuse. Stellen Sie sicher, dass Sie dievertikale Markierung an der Lufteinlassabdeckungrechts von der Markierung am Lüftergehäusepositionieren.2. Drücken Sie die Lufteinlassabdeckung vorsichtiggegen das Lüftergehäuse, bis sie hörbar einrastet. CLICK!

3. Drücken Sie die Lufteinlassabdeckung nach links,bis die vertikalen Markierungen aneinanderliegen.

Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, undmachen Sie sich damit vertraut. Husqvarna Connect Husqvarna Connect ist eine kostenlose App fürIhr Mobilgerät. Die Husqvarna Connect-App bieteterweiterte Funktionen für Ihr Husqvarna Gerät.• Erweiterte Produktinformationen.• Informationen über Geräteteile und -wartung sowieentsprechende Hilfe dazu. Erste Verwendung von Husqvarna Connect 1. Laden Sie die Husqvarna Connect-App auf IhrMobiltelefon.2. Anmeldung bei der Husqvarna Connect-App.3. Befolgen Sie die Anweisungen in der HusqvarnaConnect-App, um sich zu verbinden und das Gerätzu registrieren. Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändlersteht Ihnen gerne für weitere Informationen zurVerfügung. Husqvarna Fleet Services

Husqvarna Fleet Services ist eine Cloud-Lösung,durch die der Flottenmanager bei kommerziellerAnwendung eine Übersicht über alle Geräte erhält.Hier erfahren Sie mehr über Husqvarna FleetServices siehe www.husqvarna.com.1036 - 014 - 23.04.2025 87So stellen Sie mit Husqvarna Fleet Services

eine Verbindung zum Gerät her

1. Laden Sie die Husqvarna Fleet Services

-App aufIhr Mobilgerät herunter.2. Melden Sie sich bei der Husqvarna Fleet Services

App an.3. Befolgen Sie die Anweisungen, wie das Gerät mitHusqvarna Fleet Services zu verbinden ist. Bluetooth

-Drahtlostechnologie Geräte mit eingebauter Bluetooth Drahtlostechnologiekönnen mit mobilen Geräten verbunden werden undhaben Zugriff auf zusätzliche Funktionen.Das Symbol für Bluetooth

Drahtlostechnologie leuchtetauf, wenn Ihr Mobiltelefon mit dem Gerät verbunden ist. Hinweis: Die Husqvarna Fleet Services

Cloudlösung ist nicht überall erhältlich. So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch 1. Prüfen Sie die Kettenbremse, um sicherzustellen,dass sie ordnungsgemäß funktioniert und nichtbeschädigt ist.2. Prüfen Sie die Gashebelsperre, um sicherzustellen,dass sie ordnungsgemäß funktioniert und nichtbeschädigt ist.3. Kontrollieren Sie, ob die Tastatur ordnungsgemäßfunktioniert.4. Achten Sie darauf, dass sich auf den Griffen kein Ölbefindet.5. Kontrollieren Sie, ob alle Teile korrekt befestigt undnicht beschädigt sind und keine Teile fehlen.6. Prüfen Sie den Kettenfänger, um sicherzustellen,dass er richtig angebracht ist.7. Prüfen Sie die Kettenspannung.8. Laden Sie den Akku und stellen Sie sicher, dass errichtig am Gerät befestigt ist.9. Stellen Sie sicher, dass die Sägekette anhält, wennSie den Gashebel drücken.

Hinweis: Anweisungen zur Funktionsprüfung finden Sie unter Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite

So verwenden Sie das richtige Kettenöl WARNUNG: Verwenden Sie kein Altöl, das zu Verletzungen und Umweltschädenführen kann. Altöl beschädigt auch dieÖlpumpe, Führungsschiene und Sägekette. WARNUNG: Die Sägekette kann reißen, wenn die Schmierung derSchneidausrüstung nicht ausreichend ist.Gefahr von schweren oder tödlichenVerletzungen des Bedieners. WARNUNG: Verwenden Sie die richtigen Kettenöl, damit diese Funktionkorrekt funktionieren kann. Wenden Siesich zur Auswahl des Kettenöls an IhrenServicehändler.• Verwenden Sie Husqvarna Kettenöl, um diemaximale Lebensdauer der Sägekette zugewährleisten und negative Auswirkungen aufdie Umwelt zu vermeiden. Wenn HusqvarnaKettenöl nicht verfügbar ist, empfehlen wir, einStandardkettenöl zu verwenden.• Verwenden Sie ein Kettenöl mit guter Haftung an derSägekette.• Verwenden Sie ein Kettenöl mit dem richtigenViskositätsbereich, der zu der Lufttemperatur passt. ACHTUNG: Bei Temperaturenunter 0°C werden manche Kettenölezu dickflüssig, was zu Schäden an derÖlpumpe führen kann.• Verwenden Sie die empfohlene Schneidausrüstung.Siehe Zubehör auf Seite 109

1036 - 014 - 23.04.2025• Entfernen Sie den Deckel des Kettenöltanks.

• Füllen Sie den Kettenöltank mit Kettenöl.

• Befestigen Sie den Deckel sorgfältig. Hinweis: Um herauszufinden, wo sich der Kettenöltank an Ihrem Produkt befindet, siehe Geräteübersicht auf Seite 74

So schließen Sie das Ladegerät an

1. Das Akkuladegerät an eine Quelle mit der auf dem

Typenschild angegebenen Spannung und Frequenz anschließen.

2. Stecken Sie den Netzstecker in eine geerdete

Steckdose. Die LED am Ladegerät blinkt einmal grün. Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur weniger als 0°C (32°F) oder mehr als 50°C (122°F) beträgt. Wenn die Temperatur über 50°C/122°F liegt, lässt das Ladegerät den Akku vor dem Aufladen abkühlen. So laden Sie den Akku Hinweis: Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Legen Sie den Akku in das Ladegerät.

Hinweis: Akku und Ladegerät können bei verschiedenen Modellen unterschiedlich aussehen, das Verfahren ist jedoch dasselbe.

3. Stellen Sie sicher, dass die grüne Ladeanzeige auf

dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

4. Wenn alle LEDs am Akku leuchten, ist er vollständig

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

6. Nehmen Sie den Akku aus dem Ladegerät.

Hinweis: Weitere Informationen entnehmen Sie bitte den Bedienungsanleitungen für den Akku und das Ladegerät. Informationen zu Rückschlägen WARNUNG: Ein Rückschlag kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Um das Risiko zu mindern, müssen Sie die Ursachen für Rückschläge kennen und wissen, wie Sie sie vermeiden können. Ein Rückschlag kann eintreffen, wenn der Rückschlagbereich der Schiene einen Gegenstand berührt. Ein Rückschlag kann plötzlich und mit großer Kraft auftreten, die das Gerät gegen den Bediener schleudert. Ein Rückschlag erfolgt immer in Richtung der Führungsschiene. Normalerweise wird das Gerät gegen den Bediener geschleudert, manchmal aber auch in eine andere Richtung. Sie beeinflussen die Richtung 1036 - 014 - 23.04.2025 89der Bewegung durch Ihr Verhalten beim Auftreten des Rückschlags. Ein kleinerer Radius der Schienenspitze verringert die Kraft des Rückschlags. Verwenden Sie eine Sägekette mit einem niedrigen Rückschlag, um die Auswirkungen des Rückschlags zu mindern. Sorgen Sie dafür, dass der Rückschlagbereich keine Gegenstände berührt. WARNUNG: Keine Sägekette kann einen Rückschlag vollständig verhindern. Beachten Sie stets die Anweisungen. Häufig gestellte Fragen über Rückschläge

• Wird die Hand die Kettenbremse beim Rückschlag stets aktivieren? Nein. Sie müssen etwas Kraft aufwenden, um den Handschutz nach vorn zu drücken. Wenn Sie nicht mit der erforderlichen Kraft drücken, kann die Kettenbremse nicht aktiviert werden. Außerdem müssen Sie die Griffe des Geräts während der Arbeit fest mit beiden Händen halten. Wenn es zu einem Rückschlag kommt, kann die Kettenbremse nicht die Sägekette anhalten, bevor sie Sie trifft. Es gibt auch einige Positionen, in denen Ihre Hand nicht an den Handschutz reicht, um die Kettenbremse zu aktivieren.

• Aktiviert die Trägheitsfunktion stets die Kettenbremse bei einem Rückschlag? Nein. Zunächst muss die Kettenbremse ordnungsgemäß funktionieren. Unter Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite 96 finden Sie Anweisungen zur Überprüfung der Kettenbremse. Wir empfehlen Ihnen, sie vor jedem Gebrauch des Geräts zu überprüfen. Zum anderen muss die Kraft des Rückschlags hoch genug sein, um die Kettenbremse zu aktivieren. Wenn die Kettenbremse zu empfindlich ist, kann sie bei rauhem Motorlauf aktiviert werden.

• Wird mich die Kettenbremse bei einem Rückschlag stets vor Verletzungen schützen? Nein, die Kettenbremse muss richtig funktionieren, um Schutz zu bieten. Die Kettenbremse muss bei einem Rückschlag auch aktiviert werden, damit sie die Kette anhält. Wenn Sie sich in der Nähe der Führungsschiene aufhalten, hat die Kettenbremse u.U. nicht genügend Zeit, die Kette anzuhalten, bevor Sie sie trifft. WARNUNG: Nur Sie selbst und die richtige Arbeitstechnik können einen Rückschlag verhindern. So starten Sie das Gerät

1. Kontrollieren Sie den Gashebel und die

Gashebelsperre. Siehe So prüfen Sie die Gashebelsperre auf Seite 97

2. Drücken Sie den Handschutz nach vorne, um die

Kettenbremse zu aktivieren.

3. Legen Sie den Akku in das Akkufach ein.

ACHTUNG: Stellen Sie sicher, dass der Akku korrekt im Akkufach sitzt. Wenn sich der Akku nicht leicht in das Akkufach bewegt, ist das die falsche Position. 90 1036 - 014 - 23.04.20254. Drücken Sie auf den unteren Teil des Akkus, bis Sie ein Klicken hören.

5. Halten Sie die On/Off-Taste gedrückt, bis sich das

Display einschaltet.

6. Bewegen Sie den Handschutz nach hinten, um die

Kettenbremse zu lösen.

7. Drücken Sie die Gashebelsperre nach vorne (A) und

8. Drücken Sie den Gashebel (C), um das Gerät zu

betreiben. WARNUNG: Wenn Sie das Gerät in einem Baum starten, aktivieren Sie die Kettenbremse, bevor Sie das Gerät in einer Schlinge hängen lassen. So verwenden Sie die SavE-Funktion Die SavE-Funktion verringert die Kettengeschwindigkeit und die Leistung des Geräts.

1. Drücken Sie die SavE-Taste kurz. Die grüne LED

2. Drücken Sie die SavE-Taste erneut, wenn Sie

die Funktion deaktivieren möchten. Die grüne LED erlischt. So schalten Sie die Griffheizung ein und aus (T540i XPG) Das Gerät verfügt über beheizte Griffe.

• Halten Sie die SavE-Taste eine Sekunde lang gedrückt, um die Griffheizung einzuschalten. Die Anzeige für die Griffheizung leuchtet auf.

• Halten Sie die SavE-Taste gedrückt, um die Griffheizung auszuschalten. Die Anzeige für die Griffheizung erlischt. Ölstandsanzeige Die Ölstandsanzeige zeigt an, wann Kettenöl nachgefüllt werden muss.

1. Wenn die Ölstandsanzeige aufleuchtet, füllen Sie

Kettenöl nach. Siehe So verwenden Sie das richtige Kettenöl auf Seite 88

2. Starten Sie das Gerät, und warten Sie 1-2Minuten.

Die Ölstandsanzeige erlischt. So stoppen Sie das Gerät

1. Halten Sie die On/Off-Taste gedrückt, bis sich das

Display ausschaltet.

2. Drücken Sie die Akkuentriegelungstasten, und

nehmen Sie den Akku aus dem Akkufach, um einen versehentlichen Start zu vermeiden. 1036 - 014 - 23.04.2025 91Allgemeine Informationen zur Arbeitstechnik Im Folgenden finden Sie einige allgemeine Informationen zur Verwendung dieses Geräts. WARNUNG: Die Informationen zur Arbeitstechnik in dieser Bedienungsanleitung sind kein Ersatz für eine korrekte Einweisung zum Betrieb dieses Baumpflegegeräts. Dieses Gerät darf nur von speziell geschulten Fachleuten für Baumpflege verwendet werden! Ohne die richtige Schulung kann der Gebrauch zu schweren Verletzungen führen. Vermeiden Sie alle Aufgaben, denen Sie sich nicht gewachsen fühlen!

• Beim Sägen mit „ziehender“ Kette sägen Sie mit der Unterseite der Führungsschiene. Die Sägekette „zieht“ durch den Baum, während Sie sägen. In dieser Position haben Sie eine bessere Kontrolle über das Gerät und die Position des Rückschlagbereichs.

• Beim Sägen mit „schiebender“ Kette sägen Sie mit der Oberseite der Führungsschiene. Die Sägekette schiebt das Gerät in der Richtung des Bedieners. WARNUNG: Seien Sie vorsichtig beim Sägen mit schiebender Kette. Wenn die Sägekette im Stamm eingeklemmt wird, kann die Motorsäge gegen Sie gedrückt werden. Sie müssen diese Kraft verhindern, oder es besteht die Gefahr, dass der Rückschlagbereich der Führungsschiene den Baum berührt. Dies wird zu einem Rückschlag führen.

• Sägen Sie immer mit voller Leistung.

• Lassen Sie den Gashebel nach jedem Sägeschnitt los. ACHTUNG: Wenn Sie den Motor zu lange mit voller Leistung und ohne Last betreiben, kann es zu Motorschäden kommen. Das ist beispielsweise der Fall, wenn Sie den Motor ohne Widerstand von der Sägekette laufen lassen. So bereiten Sie das Gerät für den Einsatz im Baum vor Bediener am Boden Führen Sie als Bediener am Boden die folgenden Schritte aus.

1. Prüfen Sie das Gerät.

2. Den Akku aufladen.

3. Befestigen Sie das Ende einer geprüften

Sicherheitsschlinge an der Seilöse. Hinweis: Eine Sicherheitsschlinge stellt sicher, dass das Gerät nicht zu Boden fällt, wenn es fällt.

4. Achten Sie darauf, dass sich ein Karabiner am

anderen Ende der Sicherheitsschlinge befindet.

5. Stellen Sie das Gerät auf „On“.

6. Stellen Sie das Gerät auf „Off“.

7. Aktivieren Sie die Kettenbremse.

8. Heben Sie das Gerät zum Bediener im Baum.

Verwenden Sie Hebewerkzeuge. WARNUNG: Stellen Sie sicher, dass das Gerät sicher befestigt ist, 92 1036 - 014 - 23.04.2025wenn Sie es zum Bediener im Baum befördern. Anwender im Baum Befolgen Sie als Anwender im Baum die Anweisungen unten.

1. Bevor Sie die Sicherheitsschlinge von den

Hebewerkzeugen trennen, müssen Sie das Produkt am Tragegurt anbringen. Befestigen Sie das Produkt am Tragegurt über die Gurtöse oder den Stahlring an der Sicherheitsschlinge. WARNUNG: Befestigen Sie die Sicherheitsschlinge an einem der empfohlenen Punkte am Tragegurt. WARNUNG: Wenn Sie nur die Sicherheitsschlinge verwenden, um das Produkt am Tragegurt zu befestigen, dann senken Sie das Produkt mit der Sicherheitsschlinge vollständig ab. Lassen Sie das Gerät nicht aus der Höhe los.

2. Verwenden Sie nur zugelassene Karabiner, um das

freie Ende der Sicherheitsschlinge an einem der Verbindungspunkte am Tragegurt zu befestigen. Dies ist Ihr primärer Verbindungspunkt. ACHTUNG: Die Sicherheitsschlinge darf nur an der Seilöse befestigt sein.

3. Vergewissern Sie sich, dass Sie einen stabilen und

sicheren Halt haben, um den Schnitt zu machen.

4. Lösen Sie das Gerät vom sekundären

Verbindungspunkt, starten Sie das Gerät und machen Sie den Schnitt.

5. Aktivieren Sie die Kettenbremse direkt nachdem der

Schnitt gemacht wurde. So bedienen Sie das Gerät in einem Baum WARNUNG: Die meisten Unfälle ereignen sich, wenn der Bediener nicht die volle Kontrolle über das Gerät oder seine Arbeitsposition behält.

• Halten Sie eine sichere Arbeitsposition ein.

• Führen Sie horizontale Schnitte auf Hüfthöhe und vertikalen Schnitte auf Solarplexus-Höhe durch.

• Halten Sie das Gerät mit beiden Händen.

• Stellen Sie sicher, dass sie stabil auf Ihren Füße stehen, und behalten Sie eine geringe Seitenkraft bei, wenn Sie vertikale Äste sägen. Führen Sie das Sicherheitsseil durch einen anderen Verbindungspunkt, um erhöhten Seitenkräften entgegenzuwirken oder diese zu neutralisieren. Sie können auch eine verstellbare Schlinge verwenden, die direkt vom Gurtzeug zu einem anderen Verbindungspunkt führt.

• Legen Sie eine Schlaufe um den Fuß, um eine sichere Arbeitsposition beizubehalten.

• Überprüfen Sie in regelmäßigen Abständen das Gurtzeug, den Gurt und die Seile. 1036 - 014 - 23.04.2025 93• Wenn Sie mit dem Gerät klettern müssen, befestigen Sie das Gerät an dem hinteren Verbindungspunkt am Tragegurt. Am hinteren Verbindungspunkt ist das Gerät nicht im Weg. Es wird von den Kletterseilen ferngehalten, und das Gewicht wird mittig auf Ihre Wirbelsäule verteilt. WARNUNG: Sie müssen die Kettenbremse aktivieren, bevor Sie das Gerät an einer Schlinge hängen lassen. So befreien Sie ein eingeklemmtes Gerät

1. Halten Sie das Gerät an.

2. Befestigen Sie das Gerät sicher in Innenrichtung in

Richtung des Stamms, des Schnitts am Baum oder an einem gesonderten Werkzeugseil.

3. Ziehen Sie die Säge vorsichtig aus dem Kerbschnitt,

während Sie den Ast je nach Bedarf anheben. WARNUNG: Versuchen Sie nicht, das Gerät mit Gewalt herauszuziehen. Gefahr schwerer Verletzungen.

4. Verwenden Sie bei Bedarf eine Handsäge oder

eine zweite Motorsäge, um das Gerät zu befreien. Sägen Sie den Ast mindestens 30cm von der eingeklemmten Stelle ab. Führen Sie den Schnitt am äußeren Ende von der Stelle durch, an der das Gerät eingeklemmt ist. Wartung Einleitung WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Wartungsplan WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. Hinweis: Husqvarna empfiehlt die Verwendung eines speziellen Reinigungsprodukts. Ihr HusqvarnaServicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Zusätzlich zu den im Wartungsplan angegebenen Wartungsarbeiten sollte ein Husqvarna Servicehändler das Gerät regelmäßig warten lassen. Wenden Sie sich an Ihren Husqvarna Servicehändler, um Informationen zu den Wartungsintervallen zu erhalten. Instand halten Vor der Verwen- dung Wöchent- lich Monatlich Die außenliegenden Teile des Geräts und alle Bereiche hinter der Abdeckung des Kettenantriebsrads reinigen. Dafür ein feuchtes Tuch und ein empfohlenes HusqvarnaReinigungsmittel verwenden.

Den Lufteinlass und die Lufteinlassabdeckung reinigen. Dafür eine weiche Bürs- te und/oder ein empfohlenes Husqvarna Reinigungsmittel verwenden. Anwei- sungen dazu finden Sie unter So reinigen Sie das Kühlsystem auf Seite 98

Sicherstellen, dass die Kettenbremse ordnungsgemäß funktioniert. Anweisun- gen dazu finden Sie unter So kontrollieren Sie die Handbremse auf Seite 96

Sicherstellen, dass die On/Off-Taste ordnungsgemäß funktioniert. Anweisungen dazu finden Sie unter So prüfen Sie die Funktionen der Benutzeroberfläche auf Seite 97

94 1036 - 014 - 23.04.2025Instand halten Vor der Verwen- dung Wöchent- lich Monatlich Sicherstellen, dass Gashebel und Gashebelsperre sicherheitstechnisch ord- nungsgemäß funktionieren. Anweisungen dazu finden Sie unter So prüfen Sie die Gashebelsperre auf Seite 97

Den Kettenfänger auf Schäden prüfen. Anweisungen dazu finden Sie unter

prüfen Sie den Kettenfänger auf Seite 97 . Ggf. ersetzen.

Führungsschiene reinigen. Nut der Schiene reinigen und sicherstellen, dass die Schmierbohrung in der Führungsschiene nicht verstopft ist. Die Führungsschie- ne drehen, um für gleichmäßigeren Verschleiß zu sorgen. Anweisungen dazu finden Sie unter So prüfen Sie die Führungsschiene auf Seite 102

Die Ölpumpe prüfen. Sicherstellen, dass die Führungsschiene und die Sägeket- te ausreichend geschmiert sind. Anweisungen dazu finden Sie unter So regulie- ren Sie den Kettenölfluss auf Seite 103

Die Sägekette auf Verschleiß und Risse prüfen. Anweisungen dazu finden Sie unter So prüfen Sie die Schneidausrüstung auf Seite 102

Die Sägekette schärfen. Dafür die empfohlene Husqvarna Feile und Feilenlehre verwenden. Anweisungen dazu finden Sie unter So schärfen Sie die Sägekette auf Seite 98

Die Spannung der Sägekette einstellen. Anweisungen dazu finden Sie unter

stellen Sie die Spannung der Sägekette ein auf Seite 101

Sicherstellen, dass alle äußeren Schrauben und Muttern fest angezogen sind. X Die Führungsschiene auf Verschleiß und Risse prüfen. Den Umlenkstern der Führungsschiene überprüfen. Die Führungsschiene schärfen. Alle Grate an den Kanten der Führungsschiene entfernen. Eine Flachfeile verwenden. Anweisun- gen dazu finden Sie unter So prüfen Sie die Führungsschiene auf Seite 102

Das Kettenantriebsrad auf Verschleiß prüfen. Anweisungen dazu finden Sie un- ter So prüfen Sie das Kettenantriebsrad auf Seite 102 . Ggf. ersetzen.

Den Akku auf Schäden prüfen. Sicherstellen, dass die Entriegelungstasten des Akkus ordnungsgemäß funktionieren und der Akku in das Gerät einrastet.

Den Kettenöltank reinigen. Dafür ein fusselfreies Tuch verwenden. X Den Kettenölfilter überprüfen. Sicherstellen, dass der Kettenölfilter nicht ver- stopft ist und sich frei im Öltank bewegen kann.

Entleeren Sie den Kettenöltank. Den Kettenöltank mit neuem Kettenöl auffüllen. Für optimalen Schutz wird Kettenöl von Husqvarna empfohlen. Anweisungen dazu finden Sie unter So verwenden Sie das richtige Kettenöl auf Seite 88

Akkuhalter, Anschlussklemme und Kühlschlitze reinigen. Dazu eine weiche Bürste verwenden. Die Anschlussklemme des Akkuhalters überprüfen. Sicher- stellen, dass die Metallflächen unbeschädigt sind. Anweisungen dazu finden Sie unter So überprüfen Sie den Akku und das Akkufach auf Seite 97

Akkuhalter, Anschlussklemmen und Kühlschlitze reinigen. Dazu eine weiche Bürste verwenden. Die Anschlüsse am Akku überprüfen. Sicherstellen, dass die Metallflächen unbeschädigt sind. Anweisungen dazu finden Sie unter

überprüfen Sie den Akku und das Akkufach auf Seite 97

Akkuladegerät, Anschlussklemmen und Kühlschlitze reinigen. Dazu eine weiche Bürste verwenden. Die Anschlüsse am Akkuladegerät überprüfen. Sicherstellen, dass die Metallflächen unbeschädigt sind.

1036 - 014 - 23.04.2025 95Instand halten Vor der Verwen- dung Wöchent- lich Monatlich Das Bremsband auf Beschädigungen und Verschleiß prüfen. Siehe So überprü- fen Sie das Bremsband auf Seite 96 . Wenden Sie sich bei Bedarf an einen Husqvarna Servicehändler, um Ersatz zu erhalten.

Das Kettenantriebsrad ersetzen. Anweisungen dazu finden Sie unter So prüfen Sie das Kettenantriebsrad auf Seite 102

Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät So überprüfen Sie das Bremsband

1. Entfernen Sie mit einer Bürste Späne, Harz

und Schmutz von der Kettenbremse und der Bremstrommel. Schmutz und Verschleiß können die Bremsfunktion beeinträchtigen.

2. Das Bremsband prüfen. Das Bremsband muss

an der dünnsten Stelle mindestens 0,6mm/ 0,024Zoll dick sein. Wenden Sie sich an einen HusqvarnaServicehändler, um Ersatz zu erhalten. So prüfen Sie den Handschutz Überprüfen Sie regelmäßig den Handschutz.

1. Stellen Sie sicher, dass der vordere Handschutz

keine Schäden wie Risse aufweist.

2. Stellen Sie sicher, dass der Handschutz sich frei

bewegen lässt und sicher am Gerät befestigt ist. So kontrollieren Sie die Handbremse

1. Halten Sie die On/Off-Taste gedrückt, um das Gerät

einzuschalten. WARNUNG: Stellen Sie sicher, dass die Sägekette nicht den Boden oder ein anderes Objekt berührt.

2. Halten Sie das Gerät gut fest. Umfassen Sie die

Griffe mit den Händen.

3. Bringen Sie das Gerät auf volle Leistung und

aktivieren Sie die Kettenbremse.

4. Stellen Sie sicher, dass die Sägekette sofort stoppt.

1036 - 014 - 23.04.2025WARNUNG: Lassen Sie den vorderen Handgriff nicht los! So prüfen Sie die Gashebelsperre

1. Achten Sie darauf, dass sich der Gashebel und die

Gashebelsperre frei bewegen können und dass die Rückstellfeder richtig funktioniert.

2. Drücken Sie die Gashebelsperre nach vorne (A)

und nach unten (B). Halten Sie die Gashebelsperre gegen den Griff, und stellen Sie sicher, dass sie in ihre Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

3. Stellen Sie sicher, dass der Gashebel in

der Leerlaufposition verriegelt ist, wenn die Gashebelsperre freigegeben wird.

4. Stellen Sie das Gerät auf „On“ und lassen Sie es auf

voller Leistung laufen.

5. Lassen Sie den Gashebel los, und prüfen Sie, ob die

Sägekette stoppt und stehen bleibt. WARNUNG: Dreht sich die Sägekette, wenn der Gashebel in Leerlaufstellung steht, wenden Sie sich an Ihren Händler. So prüfen Sie den Kettenfänger

1. Achten Sie darauf, dass der Kettenfänger keine

2. Stellen Sie sicher, dass der Kettenfänger stabil und

am Gehäuse des Geräts angebracht ist. So prüfen Sie die Funktionen der Benutzeroberfläche

1. Halten Sie die On/Off-Taste gedrückt, um das Gerät

2. Halten Sie die On/Off-Taste gedrückt, um das Gerät

3. Stellen Sie sicher, dass das Gerät ausgeschaltet ist

und das Display erlischt. So überprüfen Sie den Akku und das Akkufach

1. Reinigen Sie den Akku und das Akkufach des

Geräts mit einer weichen Bürste.

2. Reinigen Sie die Kühlrippen und Akkuverbindungen.

1036 - 014 - 23.04.2025

973. Stellen Sie sicher, dass der Akku keine Risse oder

sonstigen Schäden aufweist. So kontrollieren Sie das Akkuladegerät

1. Stellen Sie sicher, dass das Akkuladegerät und das

Netzkabel nicht beschädigt sind. Suchen Sie nach Rissen und anderen Beschädigungen. So reinigen Sie das Kühlsystem Das Kühlsystem hält die Motortemperatur niedrig. Das Kühlsystem besitzt unter anderem einen Lufteinlass auf der linken Seite des Geräts und einen Lüfter am Motor.

1. Reinigen Sie das Kühlsystem wöchentlich oder bei

Bedarf häufiger mit einer Bürste.

2. Stellen Sie sicher, dass das Kühlsystem nicht

verschmutzt oder verstopft ist. ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems kann das Gerät zu heiß werden lassen. Dies kann das Gerät beschädigen. So schärfen Sie die Sägekette So montieren Sie die Führungsschiene und die Sägekette WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführen oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts ordnungsgemäß arbeiten. Unter Zubehör auf Seite

finden Sie eine Liste der von uns empfohlenen Ersatzschienen-/Kettenkombinationen.

• Länge der Führungsschiene in cm Informationen über die Länge der Führungsschiene können in der Regel am hinteren Ende der Führungsschiene finden.

• Anzahl Zähne des Umlenksterns (T).

• Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein. PITCH =

1036 - 014 - 23.04.2025• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder hängt von der Art der Führungsschiene ab.

• Nutbreite der Schiene, mm. Die Nutbreite der Schiene muss identisch mit der Breite der Treibglieder der Kette sein.

• Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss am Gerät ausgerichtet sein.

• Treibgliedbreite (mm) Allgemeine Informationen zum Schärfen der Zähne Verwenden Sie keine stumpfe Sägekette. Wenn die Sägekette stumpf ist, müssen Sie mehr Druck ausüben, um die Führungsschiene durch das Holz zu drücken, wodurch der Motor unnötig belastet wird. Das Verwenden einer stumpfen Sägekette kann die Lebensdauer der Motorsäge verringern. Wenn die Sägekette sehr stumpf ist, entstehen keine Holzspäne, sondern lediglich feines Sägemehl. Eine scharfe Sägekette frisst sich durch das Holz, und die Holzspäne werden lang und dick. Der Schneidezahn (A) und die Tiefenlehre (B) bilden zusammen das sägende Element der Sägekette. Der Höhenunterschied zwischen den beiden sorgt für die Schnitttiefe (Tiefenbegrenzerabstand).

Wenn Sie den Zahn schärfen, bedenken Sie Folgendes:

• Durchmesser der Rundfeile. Ohne Hilfsmittel ist es nicht leicht, eine Sägekette korrekt zu schärfen. Verwenden Sie eine Husqvarna empfohlene Schärflehre. Dies hilft Ihnen, die maximale Schneidleistung zu erhalten und die Rückschlaggefahr auf ein Minimum zu reduzieren. WARNUNG: Die Intensität des Rückschlags erhöht sich erheblich, wenn 1036 - 014 - 23.04.2025 99Sie die Anweisungen zum Schärfen nicht befolgen. Hinweis: Unter Zubehör auf Seite 109 finden Sie weitere Informationen zum Schärfen der Sägekette. So schärfen Sie die Schneidezähne

1. Verwenden Sie eine Rundfeile und eine Feilenlehre

zum Schärfen der Schneidezähne. Hinweis: Siehe Zubehör auf Seite 109 , um weitere Informationen dazu zu erhalten, welche Feile und Lehre Husqvarna für Ihre Sägekette empfiehlt.

2. Wenden Sie die Feilenlehre richtig auf das

Schneidwerk an. Siehe die Anweisungen im Lieferumfang der Feilenlehre.

3. Fahren Sie mit der Feile von der Innenseite der

Schneidezähne heraus. Heben Sie die Feile beim Zurückziehen an.

4. Entfernen Sie Material von der einen Seite aller

5. Drehen Sie das Gerät um und entfernen Sie Material

von den Zähnen auf der anderen Seite.

6. Stellen Sie sicher, dass alle Schneidezähne die

gleiche Länge haben. Allgemeine Informationen zum Anpassen des Tiefenbegrenzerabstands Der Tiefenbegrenzerabstand (C) nimmt ab, wenn Sie den Schneidezahn (A) schärfen. Um die maximale Schneidleistung zu erhalten, müssen Sie Feilmaterial von der Tiefenbegrenzerlehre (B) entfernen, um den empfohlenen Tiefenbegrenzerabstand einzuhalten. Siehe Zubehör auf Seite 109 für weitere Informationen zum korrekten Tiefenbegrenzerabstand für Ihre Sägekette.

WARNUNG: Die Rückschlaggefahr nimmt zu, wenn der Tiefenbegrenzerabstand zu groß ist! So passen Sie den Tiefenbegrenzer an Bevor Sie den Tiefenbegrenzerabstand einstellen oder die Zähne schärfen, siehe So schärfen Sie die Schneidezähne auf Seite 100 für Anweisungen. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung einzustellen. Wir empfehlen die Verwendung unserer Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für die Tiefenbegrenzernase zu erhalten.

1. Verwenden Sie eine Flachfeile und eine Schärflehre

zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna empfohlene Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten.

2. Setzen Sie die Schärflehre auf die Sägekette.

Hinweis: Auf der Verpackung der Schärflehre finden Sie weitere Informationen zur Verwendung des Werkzeugs.

3. Verwenden Sie die Flachfeile, um den Teil des

Tiefenbegrenzers zu entfernen, der durch die Schärflehre reicht.

1036 - 014 - 23.04.2025So stellen Sie die Spannung der Sägekette ein WARNUNG: Eine nicht korrekt gespannte Sägekette kann sich von der Führungsschiene lösen und schwere Verletzungen verursachen oder zum Tod führen. Eine Sägekette wird bei Verwendung länger. Stellen Sie die Sägekette regelmäßig ein.

1. Lösen Sie die Schienenmutter, mit der die

Abdeckung des Kettenantriebsrads und die Kettenbremse gesichert sind. Benutzen Sie dazu den Kombischlüssel.

2. Heben Sie die Spitze der Führungsschiene an und

drehen Sie die Kettenspannschraube. Benutzen Sie dazu den Kombischlüssel.

3. Ziehen Sie die Sägekette fest, bis sie fest an der

Führungsschiene sitzt.

4. Ziehen Sie die Spannmutter mit dem Kombischlüssel

an, und heben Sie gleichzeitig die Vorderseite der Führungsschiene an.

5. Stellen Sie sicher, dass sich die Sägekette leicht

von Hand bewegen lässt, aber nicht von der Führungsschiene herabhängt. Hinweis: Unter Geräteübersicht auf Seite 74 finden Sie die Position der Kettenspannschraube an Ihrem Gerät. So prüfen Sie die Schmierung der Sägekette Kontrollieren Sie die Schmierung der Sägekette bei jedem dritten Laden des Akkus.

1. Starten Sie das Gerät, und lassen Sie es mit voller

Geschwindigkeit laufen. Halten Sie die Schiene ca. 20cm (8 Zoll) über eine helle Fläche.

2. Wenn die Schmierung der Sägekette korrekt ist,

sehen Sie nach maximal einer Minute eine deutliche Ölspur auf der Oberfäche.

3. Wenn die Schmierung der Sägekette nicht korrekt

ist, führen Sie die folgenden Überprüfungen durch. a) Prüfen Sie die Ölleitung in der Führungsschiene, um sicherzustellen, dass sie nicht blockiert ist. Reinigen Sie sie bei Bedarf. 1036 - 014 - 23.04.2025 101b) Prüfen Sie die Nut in der Kante der Führungsschiene, um sicherzustellen, dass sie sauber ist. Reinigen Sie sie bei Bedarf. c) Kontrollieren Sie, ob der Umlenkstern der Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren.

4. Wenn die Schmierung der Sägekette nach

Durchführung der obigen Schritte nicht einwandfrei ist, wenden Sie sich an Ihren Händler. So prüfen Sie das Kettenantriebsrad

• Überprüfen Sie das Kettenantriebsrad auf Verschleiß. Ersetzen Sie das Kettenantriebsrad, falls notwendig.

• Positionieren Sie die konkave Seite der großen Unterlegscheiben (A) so, dass sie in Richtung des Kettenantriebsrads (B) zeigt.

So prüfen Sie die Schneidausrüstung

1. Stellen Sie sicher, dass es keine Risse an Nieten

und Gliedern gibt und dass keine Nieten locker sind. Ggf. ersetzen.

2. Achten Sie darauf, dass sich die Sägekette einfach

biegen lässt. Tauschen Sie die Sägekette aus, wenn sie starr ist.

3. Vergleichen Sie die Sägekette mit einer neuen Kette,

um herauszufinden, ob Nieten und Glieder abgenutzt sind.

4. Tauschen Sie die Sägekette aus, wenn der längste

Teil des Schneidzahns weniger als 4mm lang ist. Tauschen Sie die Sägekette auch bei Rissen an den Schneidelementen aus. So prüfen Sie die Führungsschiene

1. Stellen Sie sicher, dass die Ölleitung nicht verstopft

ist. Reinigen Sie sie, falls dies notwendig ist.

2. Prüfen Sie, ob sich an den Kanten der

Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile.

1036 - 014 - 23.04.20253. Reinigen Sie die Nut in der Führungsschiene.

4. Überprüfen Sie die Nut in der Führungsschiene auf

Verschleiß. Tauschen Sie die Führungsschiene aus wenn nötig.

5. Prüfen Sie, ob die Führungsschienenspitze rau oder

stark abgenutzt ist.

6. Kontrollieren Sie, ob der Umlenkstern der

Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Reinigen und schmieren Sie ihn bei Bedarf.

7. Drehen Sie die Führungsschiene täglich zur

Verlängerung der Lebensdauer. So regulieren Sie den Kettenölfluss WARNUNG: Stoppen Sie den Motor, bevor Sie Einstellungen an der Ölpumpe vornehmen.

• Drehen Sie die Stellschraube für die Ölpumpe. Verwenden Sie dazu einen Schraubenschlüssel oder einen Kombischlüssel. a) Drehen Sie die Stellschraube gegen den Uhrzeigersinn, um den Ölfluss zu erhöhen. b) Drehen Sie die Justierschraube im Uhrzeigersinn, um den Ölfluss zu verringern. 1036 - 014 - 23.04.2025 103Fehlerbehebung Anwenderschnittstelle LED-Bildschirm Mögliche Fehler Mögliche Abhilfe Die Warnanzeige blinkt. Kettenbremse ist aktiviert. Die Kettenbremse deaktivieren. Temperaturabweichung. Warten Sie, bis sich das Gerät abge- kühlt hat. Überlastung. Die Sägekette kann sich nicht bewegen. Die Sägekette freigeben. Die On/Off-Taste und der Gashebel werden gleichzeitig gedrückt. Lassen Sie den Gashebel los, um das Gerät zu aktivieren. Wenn Sie die SavE-Taste betätigen, um die Griffheizung einzuschalten, blinken die Anzeige für die Griffhei- zung und die Warnanzeige. Fehler bei der Griffheizung. Stellen Sie das Gerät auf „Off“. Stel- len Sie das Gerät auf „On“. Wenn die Griffheizung immer noch nicht funk- tioniert, wenden Sie sich an Ihren Husqvarna Servicehändler. Grüne LED des Einschaltknopfes blinkt. Zu geringe Akkuspannung. Den Akku aufladen. Die Warnanzeige leuchtet. Service. Wenden Sie sich an Ihren Husqvarna Servicehändler. Batterie 40-B140X, 40-B220X, 40-B330X

Symptome Ursache Aktion Die Akkufehleranzeige blinkt. Der Akku ist leer. Den Akku aufladen. Hohe Arbeitslast in Verbindung mit sehr niedriger Akkutemperatur. Lassen Sie den Akku aufwärmen. Bringen Sie ihn beispielsweise in ei- nen Innenraum oder betreiben Sie ihn bei niedriger Geschwindigkeit, bis er sich aufgewärmt hat. Der Akku funktioniert nicht. Der maxi- male Betriebsbereich des Akkus ist erreicht. Entfernen Sie den Akku aus dem Ge- rät. Lassen Sie den Akku ruhen, und drücken Sie dann die Akkuanzeige- taste. Die Akkutemperaturanzeige leuchtet. Der Akku ist für die Verwendung zu kalt oder zu warm. Bewahren Sie den Akku in einer Um- gebungstemperatur zwischen -10°C (14°F) und 40°C (104°F) auf. Wenn der Akku die richtige Temperatur hat, kann er wieder verwendet werden.

Die Fehlerbehebung kann bei anderen Akkumodellen abweichen. Informationen zur Verwendung des Akkus finden Sie im Betriebshandbuch des Akkus. Verwenden Sie nur von Husqvarna zugelassene Akkus. 104 1036 - 014 - 23.04.2025Die Akkutemperaturanzeige blinkt. Der Akku befindet sich nahe des Temperaturgrenzwerts. Verringern Sie die Geschwindigkeit und/oder die Arbeitslast. Bewahren Sie den Akku für optimale Leistung idealerweise bei einer Temperatur zwischen +10°C (50°F) und +30°C (86°F) auf. Die Akkutemperaturanzeige leuchtet, während sich der Akku im Ladegerät befindet. Temperaturabweichung: Der Akku ist zu kalt oder zu warm zum Laden. Den Akku abkühlen lassen oder in den Innenbereich verlagern, um ihn zu erwärmen. Wenn der Akku die richtige Temperatur hat, kann er wie- der aufgeladen werden. Nutzen Sie das Ladegerät nur bei Umgebungs- temperaturen zwischen 5°C (41°F) und 40°C (104°F). Setzen Sie das Ladegerät keiner direkten Sonnen- einstrahlung aus. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler. Die Akkufehleranzeige leuchtet auf. Der Akku weist einen kritischen Feh- ler auf. Wenden Sie sich an Ihren Händler. Ladegerät 40-C500X, 40-C750X

Symptome Mögliche Fehler Mögliches Verfahren Die Ladeanzeige am Ladegerät leuchtet gelb. Die Akkufehleranzeige blinkt oder die Akkutemperaturanzeige leuchtet dauerhaft. Temperaturabwei- chung, der Akku ist zu kalt oder zu heiß zum Laden. Wenn der Akku zu heiß ist, lassen Sie ihn am Ladegerät. Der integrierte Lüfter des Ladegeräts senkt die Akkutem- peratur. Wenn der Akku die empfohlene Temperatur hat, beginnt der Ladevorgang automatisch. Wenn der Akku zu kalt ist, lagern Sie ihn in einem geschlossenen Raum. Wenn der Akku die empfohlene Temperatur erreicht hat, fahren Sie mit dem Ladevor- gang fort. Halten Sie sich an den Temperaturbereich für den Be- trieb, siehe Betriebsanleitung des Ladegeräts. Setzen Sie das Ladegerät keiner direkten Sonneneinstrahlung aus. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler. Die Ladeanzeige am Ladegerät leuchtet gelb. Die Akkufehleran- zeige am Akku leuchtet. Der Akku weist einen kritischen Fehler auf. Wenden Sie sich an Ihren Händler. Die Ladeanzeige am Ladegerät leuchtet rot. Das Ladegerät weist einen kritischen Feh- ler auf. Wenden Sie sich an Ihren Händler.

Die Fehlerbehebung kann bei anderen Ladegerätmodellen abweichen. Informationen zur Verwendung des Ladegeräts finden Sie im Betriebshandbuch des Ladegeräts. Verwenden Sie nur von Husqvarna zugelassene Ladegeräte. 1036 - 014 - 23.04.2025 105Transport, Lagerung und Entsorgung Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5°C/41°F und 25°C/77°F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5°C/41°F und 45°C/113°F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C/41°F und 40°C/104°F liegt.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher. Entsorgung von Akku, Ladegerät und Gerät Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler. Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. Entsorgen von Elektro- und Elektronik- Altgeräten Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Entfernen von Batterien, Akkus und Leuchtmitteln: Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Chemie: Litium Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und

1036 - 014 - 23.04.2025Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder

Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem

Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben. Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik- Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna

Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU- Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/ wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete Technische Angaben Technische Daten T540i XP

Motor Typ BLDC (bürstenlos) 36 V BLDC (bürstenlos) 36 V Merkmale Energiesparmodus savE savE Schmiersystem Ölpumpentyp Einstellbar Einstellbar Füllmenge Öltank, l/cm

0,18/180 0,18/180 Gewicht Motorsäge ohne Akku, Führungsschiene, Sägekette und mit leerem Kettenöltank, kg 2,5 2,6 1036 - 014 - 23.04.2025 107T540i XP

Wasserschutzgrad IPX4 Ja Ja Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 101 101 Schallleistungspegel, garantiert L

Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB(A)

2,1 2,1 Hinterer Handgriff, m/s

3,5 3,5 Sägekette/Führungsschiene Empfohlene Schienenlängen, Zoll/cm 12-16/30-40 12-16/30-40 Effektive Schnittlänge, Zoll/cm 11-15/28-38 11-15/28-38 Kettenantriebsradtyp/Anzahl Zähne 0,325" mini/7 0,325" mini/7 Maximale Kettengeschwindigkeit/(savE), m/s 24 (18) 24 (18) Funkfrequenzdaten für Bluetooth

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Der äquivalente Schalldruckpegel ergibt sich gemäß ISO-Norm ISO22868:2011 durch die energetische Addition zeitgewichteter Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 1dB(A).

Vibrationspegel gemäß EN 62841-4-1. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s

. Angegebene Vibrationsdaten aus Messungen, bei denen das Gerät mit einer Schienenlänge und dem empfohlenen Kettentyp ausgestattet ist. Ist das Gerät mit einer anderen Schienenlänge ausgestattet, kann der Vibrationspegel um maximal ± 1,5 m/s

Bei Motorsägen mit Verbrennungsmotor kann ein äquivalenter Vibrationspegel gemessen und berechnet werden. Gemäß ISO 22867:2011 können anhand dieser Angaben Vibrationsdaten aller Motortypen verglichen werden. 108 1036 - 014 - 23.04.2025Zubehör Kombinationen aus Führungsschiene und Sägekette WARNUNG: Verwenden Sie für die Sägekette SP11G den Akkku BLi200X. Die folgende Schneidausrüstung ist für Husqvarna T540i XP zugelassen. Führungsschiene Sägekette Länge, Zoll Kettenteilung, Zoll Tiefenbegren- zer, mm Max. Radius des Umlenks- terns Typ Länge, Treib- glieder (Anz.) Geringer Rückschlag 12 0,325 mini 1,1 8T Husqvarna SP21G 51 Ja

12 1/4" 1,3 Carving Husqvarna H00 68 Nein 10" 1/4" mini 1,1 8T SP11G 60 12" 68 Feilausrüstung und Feilwinkel Mithilfe der Husqvarna-Schärflehre finden Sie stets den gewünschten Feilwinkel. Wir empfehlen, zum Schärfen der Sägekette immer eine Husqvarna-Schärflehre zu verwenden. Die Teilenummern können Sie der unten stehenden Tabelle entnehmen. Wenn Sie nicht wissen, welche Sägekette an Ihrem Gerät angebracht ist, wenden Sie sich an Ihren Servicehändler. SP21G 5/32Zoll/ 4,0mm 60° 30° 0° 0,025Zoll/ 0,65mm

71-01 Zugelassene Akkus für das Gerät Hinweis: Um eine maximale Leistung der Schneidausrüstung zu erzielen, empfiehlt Husqvarna, einen der folgenden zugelassenen Akkus zu verwenden. Es können auch andere Akkus verwendet werden, doch dadurch wird die Leistung der Schneidausrüstung verringert. 1036 - 014 - 23.04.2025 109Akku BLi200X BLi300 40-B220X 40-B330X Typ Lithium-Ionen Lithium-Ionen Lithium-Ionen Lithium-Ionen Akkukapazität, Ah 5,2 9,4 6,0 9,0 Nennspannung, V 36 36 36 36 Gewicht, kg/lb 1,4/3,0 2,0/4,0 1,4/3,0 1,9/4,3 Zugelassene Ladegeräte Ladegerät QC500 40-C750X Eingangsspannung, V 100-240 100-240 Frequenz, Hz 50-60 50-60 Leistung, W 500 750 110 1036 - 014 - 23.04.2025Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Kabellose Akku-Motorsäge Marke Husqvarna Typ/Modell T540i XP

Identifizierung Seriennummern ab 2023 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2014/30/EG „über elektromagnetische Verträglichkeit“ 2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ 2014/53/EG „zu Funkanlagen“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: IEC 62841-1:2014, EN ISO 11681-2:2011/A1:2017, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011, EN IEC 63000:2018. Für Geräte mit Bluetooth

-Funktion auch: ETSI EN 301 489-1 v.2.1.1, ETSI EN 301 489-17 v.3.1, EN 300 328 v.2.2.2. Zertifikatsnummern: 0404/20/2544, 01/162/004. Benannte Stelle: 0404, SMP, Svensk Maskinprovning AB, Box 4053, SE-904 03, Umeå, Sweden hat die EG- Typenprüfung gemäß Maschinenrichtlinie (2006/42/EG) Artikel12, Absatz3b durchgeführt. SMP, Svensk Maskinprovning AB hat auch die Übereinstimmung mit AnhangV der Richtlinie 2000/14/EG des Rates bestätigt. Informationen zu Geräuschemissionen finden Sie unter Technische Angaben auf Seite 107

Huskvarna, 2023-09-15 Stefan Holmberg, R&D Director, Technology Management, HusqvarnaAB. Verantwortlich für die technische Dokumentation. Eingetragene Marken Die Bluetooth

-Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz. 1036 - 014 - 23.04.2025 111www.husqvarna.com Instructions d’origine Originele instructies Originalanweisungen 1144672-20 2025-04-24
