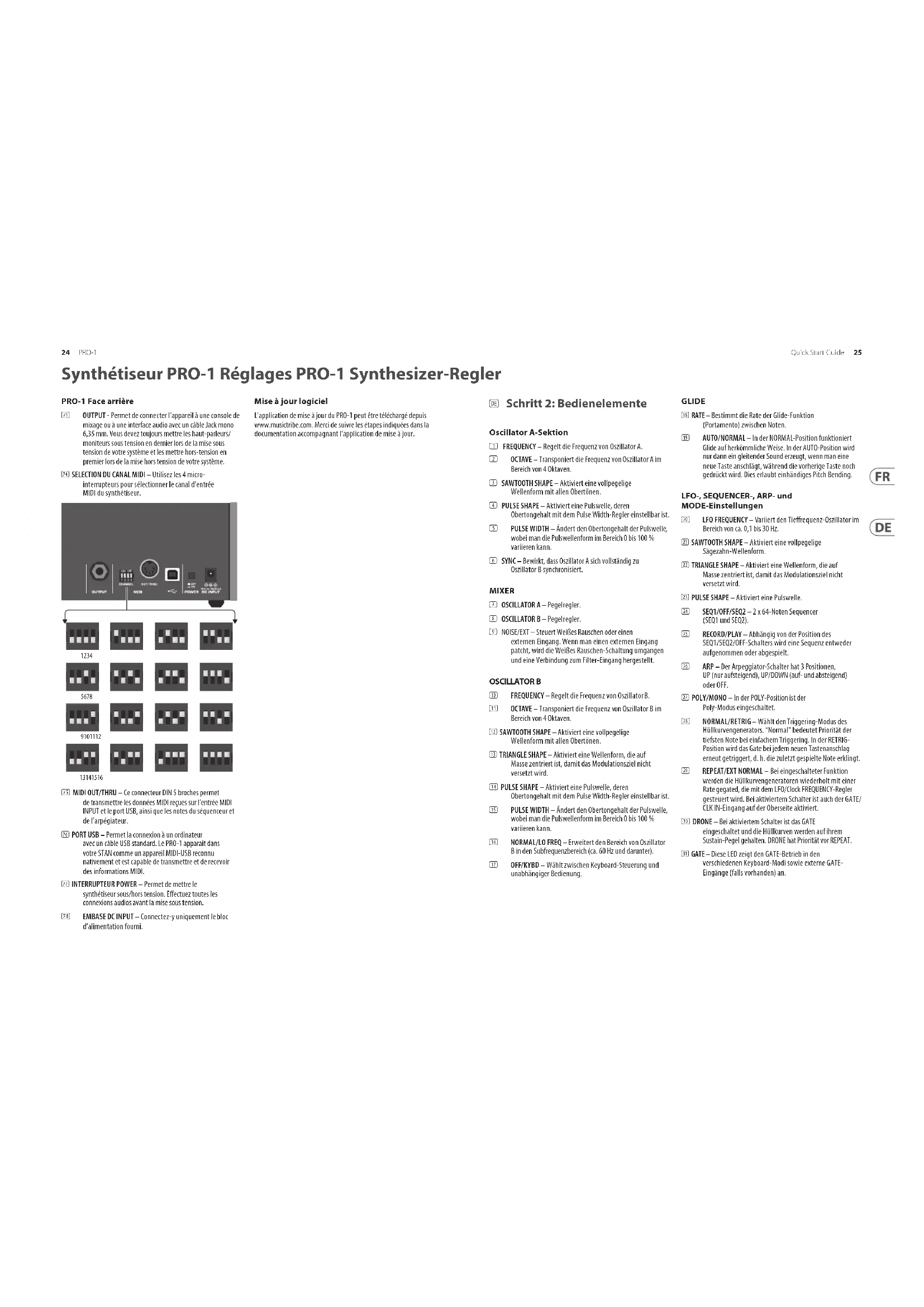

Oscillator A-Sektion

FREQUENCY – Regelt die Frequenz von Oszillator A.
OCTAVE – Transponiert die Frequenz von Oszillator A im Bereich von 4 Oktaven.
3 SAWTOOTH SHAPE – Aktiviert eine vollpegelige Wellenform mit allen Obertönen.
[4] PULSE SHAPE – Aktiviert eine Pulswelle, deren Obertongehalt mit dem Pulse Width-Regler einstellbar ist.
5 PULSE WIDTH – Ändert den Obertongehalt der Pulswelle, wobei man die Pulswellenform im Bereich 0 bis 100 % variieren kann.
[6] SYNC – Bewirkt, dass Oszillator A sich vollständig zu Oszillator B synchronisiert.

MIXER

OSCILLATOR A – Pegelregler.
[3] OSCILLATOR B – Pegelregler.
3 NOISE/EXT – Steuert Weißes Rauschen oder einen externen Eingang. Wenn man einen externen Eingang patcht, wird die Weißes Rauschen-Schaltung umgangen und eine Verbindung zum Filter-Eingang hergestellt.

OSCILLATOR B

10 FREQUENCY – Regelt die Frequenz von Oszillator B.
☐ OCTAVE – Transponiert die Frequenz von Oszillator B im Bereich von 4 Oktaven.
[12] SAWTOOTH SHAPE – Aktiviert eine vollpegelige Wellenform mit allen Obertönen.
TRIANGLE SHAPE – Aktiviert eine Wellenform, die auf Masse zentriert ist, damit das Modulationsziel nicht versetzt wird.
☐ PULSE SHAPE – Aktiviert eine Pulswelle, deren Obertongehalt mit dem Pulse Width-Regler einstellbar ist.
PULSE WIDTH – Ändert den Obertongehalt der Pulswelle, wobei man die Pulswellenform im Bereich 0 bis 100 % variieren kann.
NORMAL/LO FREQ – Erweitert den Bereich von Oszillator B in den Subfrequenzbereich (ca. 60 Hz und darunter).
17 OFF/KYBD – Wählt zwischen Keyboard-Steuerung und unabhängiger Bedienung.

GLIDE

☐ RATE – Bestimmt die Rate der Glide-Funktion (Portamento) zwischen Noten.
[19] AUTO/NORMAL – In der NORMAL-Position funktioniert Glide auf herkömmliche Weise. In der AUTO-Position wird nur dann ein gleitender Sound erzeugt, wenn man eine neue Taste anschlägt, während die vorherige Taste noch gedrückt wird. Dies erlaubt einhändiges Pitch Bending.

LFO-, SEQUENCER-, ARP- und MODE-Einstellungen

[20] LFO FREQUENCY – Varilert den Tieffrequenz-Oszillator im Bereich von ca. 0,1 bis 30 Hz.
(2) SAWTOOTH SHAPE – Aktiviert eine vollpegelige Sägezahn-Wellenform.
(37) TRIANGLE SHAPE – Aktiviert eine Wellenform, die auf Masse zentriert ist, damit das Modulationsziel nicht versetzt wird.
PULSE SHAPE – Aktiviert eine Pulswelle.
SEQ1/OFF/SEQ2 - 2 x 64-Noten Sequencer (SEQ1 und SEQ2).
RECORD/PLAY – Abhängig von der Position des SEQ1/SEQ2/OFF Schalters wird eine Sequenz entweder aufgenommen oder abgespielt.
(76) ARP – Der Arpeggiator-Schalter hat 3 Positionen, UP (nur aufsteigend), UP/DOWN (auf- und absteigend) oder OFF.
37 POLY/MONO – In der POLY-Position ist der Poly-Modus eingeschaltet.
24 NORMAL/RETRIG – Wählt den Triggering-Modus des Hüllkurvengenerators. "Normal" bedeutet Priorität der tiefsten Note bei einfachem Triggering. In der RETRIG-Position wird das Gate bei jedem neuen Tastenanschlag erneut getriggert, d. h. die zuletzt gespielte Note erklingt.
(29) REPEAT/EXT NORMAL – Bei eingeschalteter Funktion werden die Hüllkurvengeneratoren wiederholt mit einer Rate gegated, die mit dem LFO/Clock FREQUENCY-Regler gesteuert wird. Bei aktiviertem Schalter ist auch der GATE/CLK IN-Eingang auf der Oberseite aktiviert.
(30) DRONE – Bei aktiviertem Schalter ist das GATE eingeschaltet und die Hüllkurven werden auf ihrem Sustain-Pegel gehalten. DRONE hat Priorität vor REPEAT.
GATE – Diese LED zeigt den GATE-Betrieb in den verschiedenen Keyboard-Modi sowie externe GATE-Eingänge (falls vorhanden) an.

PRO-1 Synthesizer-Regler

Filter-Sektion

32 CUTOFF – Regelt die Cutoff-Frequenz des VCF.
☐ RESONANCE – Regelt die Resonanz des Filters. Damit kann man die Frequenzen im Bereich der Cutoff-Frequenz betanen.
34 ENV AMOUNT – Regelt die Stärke der Steuerspannung (CV) der ADSR-hüllkurve, mit der die Cutoff-Frequenz des Filters gesteuert wird.
35 KYBD AMOUNT – Regelt die Stärke der Keyboard-Steuerspannung (KYBD CV), mit der die Cutoff-Frequenz des Filters gesteuert wird.
Jb ATTACK – Regelt die Attack-Zeit der Filterhüllkurve.
[37] DECAY – Regelt die Decay-Zeit der Filterhüllkurve.
[38] SUSTAIN – Regelt den Sustain-Pegel der Filterhillkurve.
30 RELEASE – Regelt die Release-Zeit der Filterhüllkurve.

Amplifier-Sektion (angewendet auf den VCA)

[10] ATTACK – Regelt die Attack-Zeit der VCA-Hüllkurve.
L41: DECAY – Regelt die Decay-Zeit der VCA-Hüllkurve.
42 SUSTAIN – Regelt den Sustain-Pegel der VCA-Hullkurve.
43) RELEASE – Regelt die Release-Zeit der VCA-Hüllkurve.
(4) MIDI IN – Akzeptiert auf dem gewählten MIDI-Kanal eingehende MIDI-Daten.
[15] MASTER TUNE – Justiert die Stimmung.
(46) VOLUME – Regelt den Ausgangspegel des Synthesizers.

Modulation-Sektion

(47) FIL ENV ROUTE – Weist die Modulationsquelle entweder dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt und direkt auf das gewählte Ziel angewandt. WHEEL wird gemischt und zum MOD-Rad geleitet, das dann die Modulationsstärke variiert.
[43] FIL ENV AMOUNT – Bestimmt, wieviel Modulation dem WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem benachbarten ROUTE-Schalter gewählt wurde.
(31) OSC B ROUTE – Weist die Modulationsquelle entweder dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt und direkt auf das gewählte Ziel angewandt. WHEEL wird gemischt und zum MOD-Rad geleitet, das dann die Modulationsstärke variliert.
OSC B AMOUNT – Bestimmt, wieviel Modulation dem WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem benachbarten ROUTE-Schalter gewählt wurde.
LFO ROUTE – Weist die Modulationsquelle entweder dem WHEEL- oder DIRECT-Weg zu. DIRECT wird gemischt und direkt auf das gewählte Ziel angewandt. WHEEL wird gemischt und zum MOD-Rad geleitet, das dann die Modulationsstärke variiert.

(52) LFO AMOUNT – Bestimmt, wieviel Modulation dem WHEEL- oder DIRECT-Weg beigemischt wird, der mit dem benachbarten ROUTE-Schalter gewählt wurde.
☐ OSC A FREQ – Wählt für den Modulationsweg entweder OFF, WHEEL oder DIRECT.
54 OSC A PW – Wahlt für den Modulationsweg entweder OFF, WHEEL oder DIRECT.
☐53 OSC B FREQ – Wählt für den Modulationsweg entweder OFF, WHEEL oder DIRECT.
(58) OSC B PW – Wahlt für den Modulationsweg entweder OFF, WHEEL oder DIRECT.
☑ FILTER – Wählt für den Modulationsweg entweder OFF, WHEEL oder DIRECT.

Patch Bay

18 MOD WH CV – Eingang für die Steuerspannung des Modulationsrads (Mod Wheel CV).
OSC CV – Steuerspannung für die OSC-Tonhöhe (OSC Pitch CV).
(60) GATE/CLK – Eingang flir externes GATE/CLOCK-Signal.
61 LFO CV – Steuerspannung für die LFO-Rate (LFO Rate CV).
[62] LFO OUT – Ausgang für die LFO-Steuerspannung (LFO out CV).
(51) KB CV – Steuerspannung (1V/Oktave) zum Steuern externer Geräte.
GATE – Ausgang für die Gate-Steuerspannung (Gate CV out) des Arpeggiators oder Sequencers.
65 EXT – Über diesen Eingang kann man externes Audiomaterial beimischen und mit den Filtern und Verstärkern des PRO-1 bearbeiten.
(68) MIXER – Ausgang des Mixers.
62 CUTOFF CV – Steuerspannung (CV) für die Cutoff-Frequenz des VCF.
(58) RESONANCE CV – Steuerspannung (CV) für die Resonanz des VCF.
55 FILTER ENV – Ausgang der Filterhüllkurve.
10 AMP ENV – Ausgang der Verstärkerhüllkurve.
(7) PHONES – 3,5 mm Ausgang für Stereukopfhörer.
⑰ AUDIO OUT – 3,5 mm Monoausgang der Audiosignale des PRO-1.

PRO-1 Rückseite

73 OUTPUT – Zum Anschließen eines Mixers oder Audio-Interfaces über ein 6,3 mm Mono-Klinkenkabel. Beim Einschalten des Systems sollte man die Monitore/Lautsprecher zuletzt einschalten und diese beim Ausschalten des Systems zuerst ausschalten.

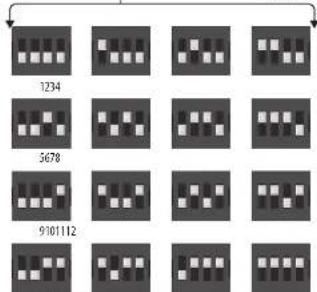

74 MIDI-KANALWAHL – Verschieben Sie die vier DIP-Schalter, um den eingehenden MIDI-Kanal für den Synthesizer zu wählen.

OUTPUT MSCI POWER Display

1234 5678 9101112

13141576

75 MIDI OUT/THRU – Über diesen S-Pol MIDI DIN-Port werden die über den MIDI-Eingang und USB-Eingang empfangenen MIDI-Daten sowie Sequencer- und Arpeggiator-Noten weitergeleitet.
76 USB PORT – Zum Anschließen eines Computers über ein standard USB-Kabel. Der PRO-1 wird in Ihrer DAW als standardkonformes USB MIDI-Gerät angezeigt, das MIDI-Informationen senden und empfangen kann.
POWER-SCHALTER – Schaltet den Synthesizer ein und aus Vor dem Einschalten sollten Sie alle Audioverbindungen hergestellt haben.
78 NETZANSCHLUSS – Schließen Sie hier nur das mitgelieferte Netzteil an.

Software-Updates

Auf www.musictribe.com können Sie den PRO-1 Updater herunterladen. Gehen Sie bitte schrittweise nach den im Update enthaltenen Versionshinweisen vor.
