Gartenkultivator

Originalbetriebsanleitung

IT CH

Elettrozappa

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/CH Originalbetriebsanleitung

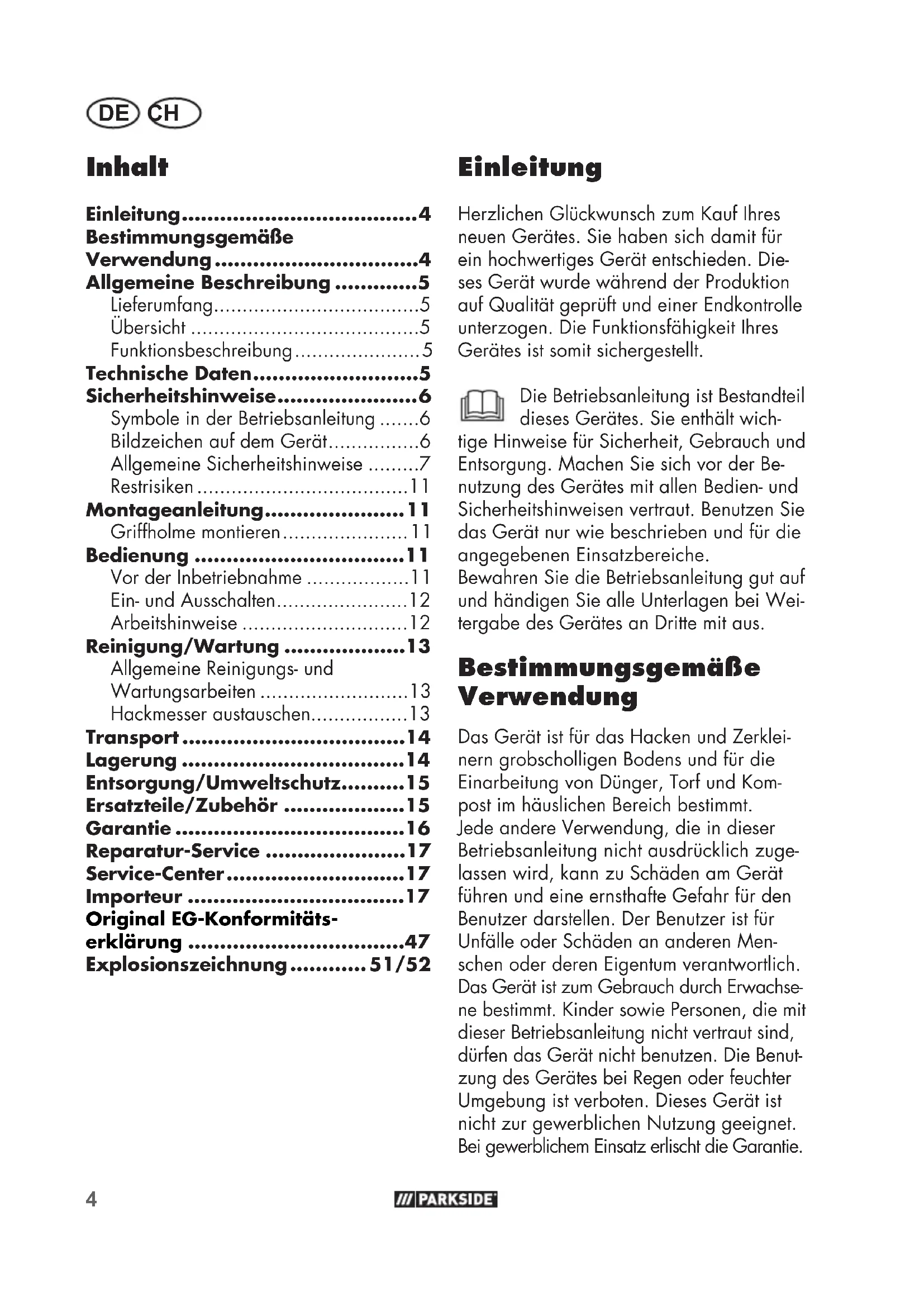

Inhalt

Einleitung 4

Bestimmungsgemäß

Verwendung 4

Allgemeine Beschreibung 5

Lieferumfang. 5

Ubersicht 5

Funktionsbeschreibung 5

Technische Daten. 5

Sicherheitshinweise. 6

Symbole in der Betriebsanleitung ....6

Bildzeichen auf dem Gerät. 6

Allgemeine Sicherheitschinweise ....7

Restrisiken 11

Montageanleitung. 11

Griffholme montieren 11

Bedienung 11

Vor der Inbetriebnahme 11

Ein- und Ausschalten 12

Arbeitshinweise 12

Reinigung/Wartung 13

Allgemeine Reinigungs- und

Wartungsarbeiten 13

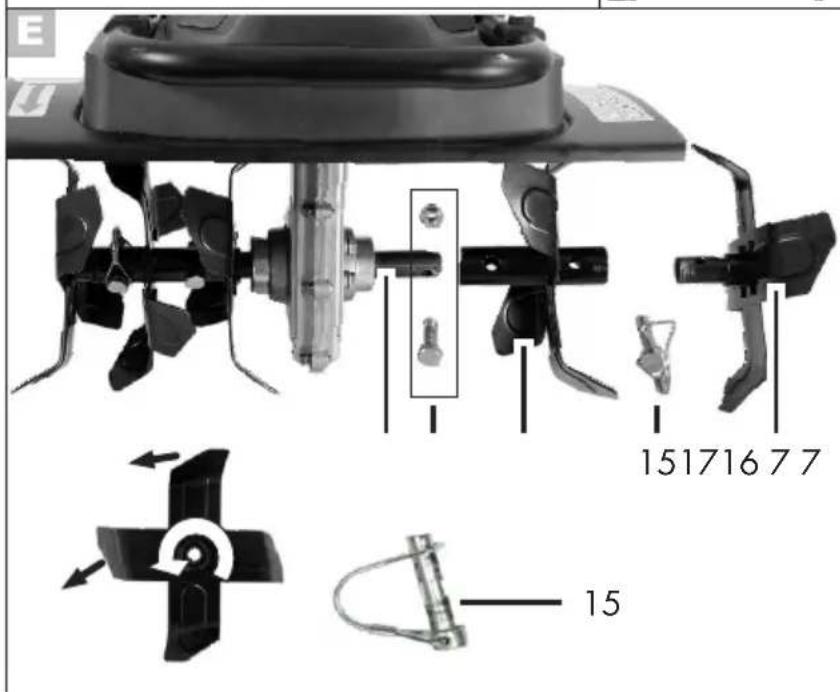

Hackmesser austauschen. 13

Transport 14

Lagerung 14

Entsorgung/Umweltschutz.....15

Ersatzteile/Zubehör 15

Garantie 16

Reparatur-Service 17

Service-Center 17

Importeur 17

Original EG-Konformitäts

erklärung 47

Explosionszeichnung. 51/52

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Die Betriebsanleitung ist Bestandteil
deses Gerates. Sie enthalt wichtige Hinweise fur Sicherheit, Gebrauch und
Entsorgung.Machen Sie sich vor der Benutzung des Gerates mit allen Bedien- und
Sicherheitshinweisen vertraut.Benutzen Sie das Gerat nur wie beschreiben und fur die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerates an Dritte mit aus.

Bestimmungsgemebe Verwendung

Das Gerät ist für das Hacken und Zerkleinen grobscholligen Bodens und für die Einarbeitung von Dünger, Torf und Kompost im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Benutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist zum Gebrauch durch Erwachse- nene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile findsie auf der Ausklappseite.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

Gerat
Kabelklemme (bereits montiert)
- Betriebsanleitung

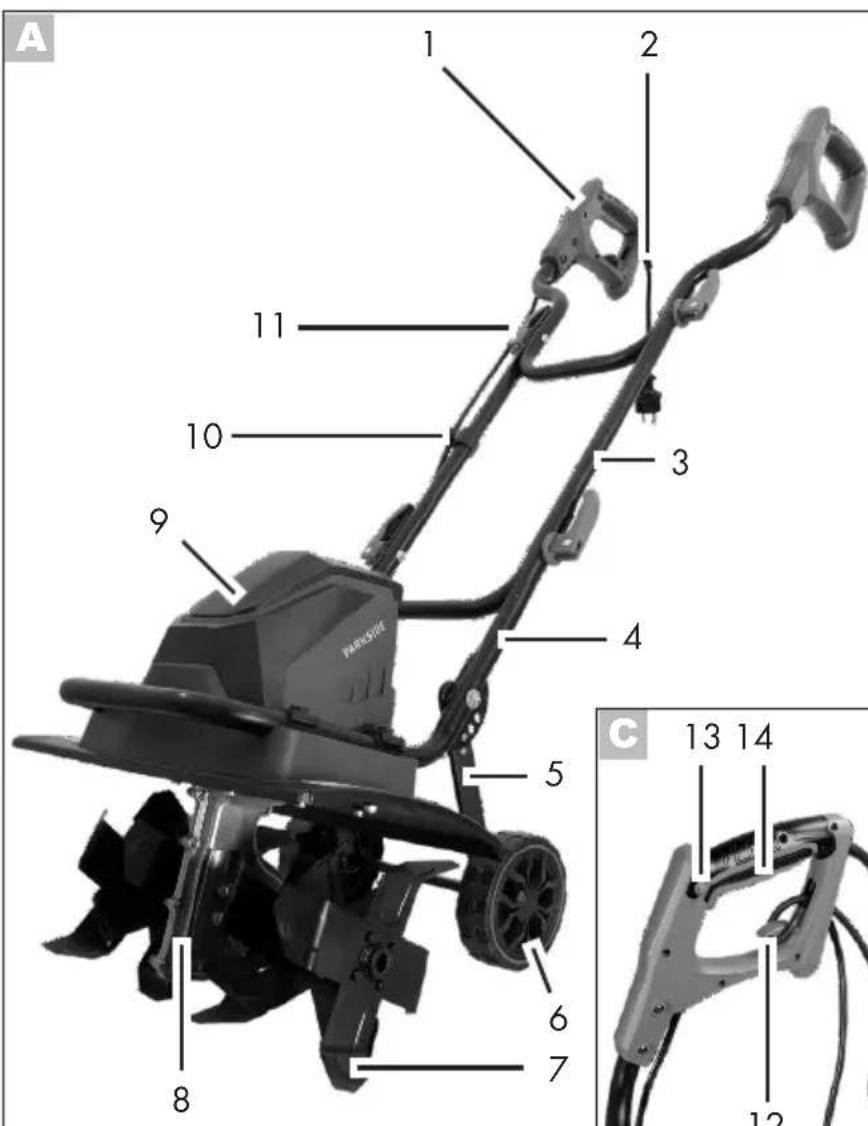

Übersicht

1Griffholm
2 Netzanschlussleitung
3 Mittelholm
4 Unterer Holm
5Fahrgestell
6 Rad
7 Hackmesser
8 Getriebe
9 Motorgehause
10 Kabelklemme
11 Schraube, Schnellspanner, Unterlegscheibe

12 Zugentlastung
13 Entriegelungsknopf
14 Starthebel

15 Bolzen mit Sicherungsbügel
16 Antriebswelle
17 Mutter (selbstsichernd), Sechskantschraube

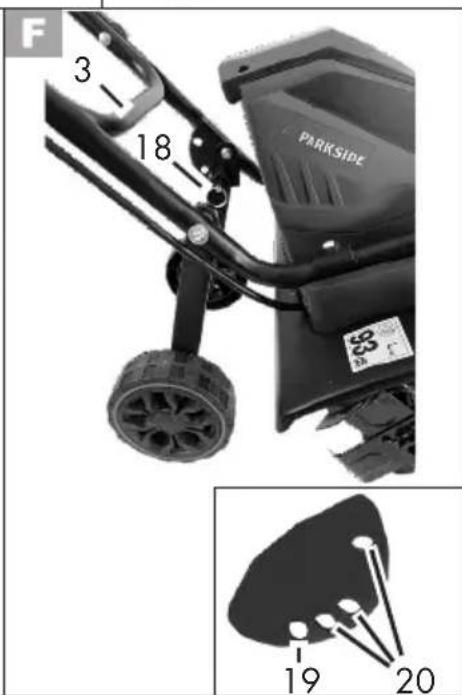

18 Verriegelung Fahrgestell
19 Transportposition
20 Arbeitsposition

Funktionsbeschreibung

Der handgeführte Gartenkultivator ist mit einem wartungsfreien Elektromotor und einem Getriebe mit Ölbadschmierung ausgestattet.

Als Schneideinrichtung besitzt das Gerät 2 Paar rotierende, gehartete Hackmesser die selbstätig in den Boden eindringen.

Die Griffholme sind zur besseren Lagerung klappbar.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Gartenkultivator.....PGK 1400 A1

Aufnahmeleitung des Motors (P) 1400 W Nenneingangs

spannung (U) 230 V~, 50 Hz
Leerlaufdrehzahl (n_0) 400 min-1

Schutzklasse.

Schutzart IPX4

Arbeitsbrite max. 40 cm

Arbeitstiefe. max. 20 cm

Anzahl der Hackmesser. 4

Gewicht (m). 12,3 kg
Schalldruckpegel (L_pA) 83,4 dB(A)

K_pA = 2,5 ~dB

Schalleistungspegel (L_WA)

gemessen....89,01 dB(A), K_WA = 1,64 dB
garantiert. 93 dB(A)

Vibration am Handgriff (a_h) 2,525 m/s ^2 K = 1,5 m/s

• Der Stecker ist nur zur Verwendung in Räumen geeignet.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

DE CH

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemis-sionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gartenkultivator.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Es besteht Verbrennungsgefahr!

Gebotszeichen mit Angaben zur Verhütung von Schaden.

Netzsteckerziehen.

Tragen Sie bei Reinigungsum Wartungsarbeiten Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung! Betriebsanleitungesen.

Achtung! Vor Regen und Nasse schützen.

Tragen Sie Schutzhandschuhe.

Tragen Sie Sicherheitsschuhe.

Tragen Sie eine Schutzbrille.

Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fernhalten.

Achtung! Vor Reinigungsum Wartungsarbeiten Gerat ausschalten und Netzsteckerziehen.

Gefahr durch beschädigte Netzanschlussleitung! Netzanschlussleitung von den Hackmessern fernhalten.

Verletzungsgefahr durch rotierende Teile! Nach dem Ausschalten laufen Hackmesser nach. Stillstand abwarten.

Laufrichtung

Angabe des Schalleistungspegels L_WA in dB

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehoren nicht in den Hausmüll.

Der Stecker ist nur zur Verwendung in Räumen geeignet.

Allgemeine Sicherheitshinweise

Warning! Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten,lesen Sie sorgfältig die Betriebsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Lesen Sie zudem folgende Sicherheitshinweise, um Personen- und Sachschaden zu vermeiden:

Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschrankten physischen, sensörischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Das Gerätarf nur von ausreichend geschulten Personen betriebenen werden.

• Erlauben Sie niemals Kindern und anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Nähe sind.

Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Machen Sie sich mit ihrer Umgebung vertraut und achteten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

• Überprüfen Sie das Gelände, auf dem das Geräteingesetzt wird,

und entfernen Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und wegenschleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz verringgert das Risiko von Verletzungen.
  Schalten Sie zur Vermeidung von Schnittverletzungen das Gerät nicht ein, wenn es sich nicht in Arbeitsposition befindet.
• Führren Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen (z. B. Einschalsperre oder Sicherheitsabdeckung), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prufen Sie insbesondere die Netzanschlussleitung und den Starthebel auf Beschädigung.
  Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
  Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller gefelert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Halten Sie Fuße und Hande beim Arbeiten, insbesondere bei der Inbetriebnahme, von den Hackmessern fern. Es besteht Verletzungsgefahr!

• Beachten Sie den Lärmschutz und örtliche Vorschriften.
  Das Gerätarf nicht zum Zerkleinern von Steinen oder zum Umgraben von Rasenflächen verwendet werden. Es besteht die Gefahr, das Gerät zu beschädigen.
  Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung (wie z. B. an Gartenteichen oder Schwimmbecken). Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Gehen Sie mit Vernunft an die Arbeit. Arbeiten Sie mit dem Gerät nicht, wenn Sie mude oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hangändern. Arbeiten Sie nicht an übermöBig steilen Hangen.
• Besteht im abschüssigen Gelände die Gefahr des Abrutschens, so ist das Gerät von einer Begleitperson mit einer Stange oder einem Seil zu halten.

Die Begleitperson muss sich oberhalb des Gerätes in ausreichendem Abstand von den Arbeitswerkzeugen befinden.

• Halten Sie das Gerät während der Arbeit immer mit beiden Händen gut fest.

Fuhren Sie das Gerät nur im Schritttempo.

• Achten Sie daraufuf, dass die Griffe trocken und sauber sind. Achting beim Rückwärtsgeben. Es besteht Stolpergebnis!

Seien Sie besonderss vorsichtig, wenn Sie das Gerät wenden oder zu sich heranzziehen.

• Falls es zu einer Blockierung der Hackmesser durch einen Fremdkörper kommt, schalten Sie das Gerät aus undziehen Sie den Netzstecker. Entfernen Sie den Fremdkörper (z. B. Wurzel), bevor Sie das Gerät wieder in Betriebnehmen.

• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Arbeitsen Sie insbesondere nicht mit beschädigten oder fehlenden Sicherheitseinrichtungen.

• Uberlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Geräte für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Vermeiden Sie Beschädigungen am Gerät. Bringen Sie keine Zusatzgewichte an undziehen Sie das Gerät nicht über festen Untergrund wie Fliesen oder Treppen.

• Entfernen Sie regelmäßig Pflanzen und Wurzelrechte im Bereich der Antriebswelle. Sie vermeiden damit eine Überlastung und Beschädigung des Gerätes.

• Achten Sie auf besondere Gefahren beim Arbeiten auf schwierigen (steinigen, harten oder ähnlichen) Böden.

Arbeitsunterbrechungen:

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser noch für eine Sekunden nach. Warten Sie, bis die Hackmesser stillstehen. Es besteht Verletzungsgefahr.

Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie beim Wechseln des Arbeitsbereiches das Gerät ab und warten Sie, bis die Hackmesser stillstehen. Ziehen Sie dann den Netzstecker.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

Schalten Sie das Gerät aus, warten Sie auf den Stillstand der Hackmesser undziehen Sie den Netzstecker immer,

• wenn Sie das Gerät verlassen,

• wenn Sie Boden- und Pflanzendeile entfernen,

• wenn das Gerät nicht verwendet wird,

• bei allen Wartungs- und Reinigungserbeiten,

• wenn die Anschlussleitung beschädigt oder verheddert ist,

DE CH

• wenn das Gerät beim Arbeiten auf ein Hindernis trifft oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in dieser Fall das Gerät auf Beschädigungen und halten Sie es ggf. reparieren.
  Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand-oderExplosionsgefahr.

Wartung und Lagerung:

Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dess, Sie besitzen hierfür eine Ausbildung. Lassen Sie sãmtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, von unserem Service-Center ausführten.
Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeugescharf und sauber, um better und{sicherer arbeiten zu konnen.
- Befolgen Sie die Wartungsvorschriften.

Elektrische Sicherheit:

Achtung! Das Gerätarf nur bei unbeschädigtem Anschluss- und Veränderungskabel benutzt werden. Es besteht Gefahr durch elektrischen Schlag.

• Halten Sie die Netzanschlussleitung von den Schneidwerkzeugen fern. Führren Sie die Netzanschlussleitung grundsätzlich hinter der Bedienungsperson. Wird die Netzanschlussleitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. Berühren Sie auf keinen Fall die Netzanschlussleitung, solange der Netzstecker nicht gezogen ist.
• Achten Sie darauf, dass die Nenneingangsspannung mit den Angaben des Typenschildes übereinstimmt.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Metallzäune, Metallposten).
  Die Kupplung des Verlängerungs-kabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungs-kabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekenn-zeichnet sind. Der Litzenquerschnitt des Verlängerungs-kabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungs-kabel auf Schaden.
  Tragen Sie das Gerät nicht an der Netzanschlussleitung. Benutzten Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
  SchlieBen Sie das Gerät nur eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit

einem Auslösestrom von nicht mehr als 30 mA an.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugsaufreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Achten Sie bei der Montage daraufuf, dass die Netzanschlussleitung (2) nicht eingeklemmt wird und genugend Spiel hat.

Griffholme montierereits montiert)

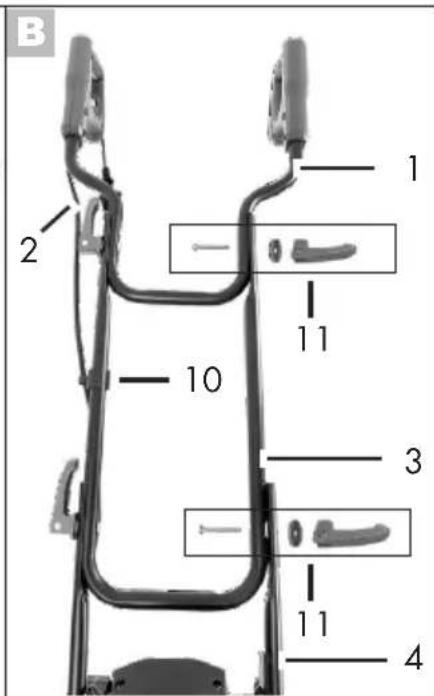

1. Befestigen Sie den Mittelholm (3) am unteren Holm (4). Verwenden Sie zur Befestigung eine Schraube, einen Schnellspanner und eine Unterlegscheibe (11).
2. Befestigen Sie den Grifffolm (1) am Mittelholm (3). Verwenden Sie zur Befestigung eine Schraube, einen Schnellspanner und eine Unterlegscheibe (11).

Bei richtiger Montage zeigen die Griff-Enden weg von der Gerätevorderseite (siehe Bild A).

1. Fixieren Sie die Netzanschlussleitung (2) mit der Kabelklemme (10).

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Vor der Inbetriebnahme

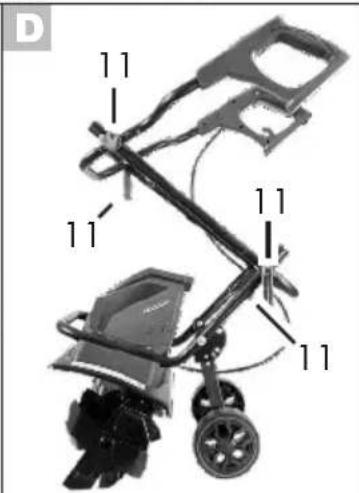

Klappen Sie die Griffholme auf. Fixieren Sie die Griffholme mit den Schnellspannern (11).

Ein- und Ausschalten

Klappen Sie vor der Inbetriebnahme die Holme (A 1+3) auf und befestigen Sie sie mit Hilfe der Schnellspanner (A 11).

Vor dem Starten,müssen Sie das Fahrgestell (A 5) in Arbeitsposition bringen. Siehe Kapitel "Transport".

Achten Sie vor dem Einsatz darauf, dass das Gerät keine Gegenstände berührt und halten Sie es mit beiden Händen gut fest.

1. Schlieben Sie das Verlängerungskabel an den Netzstecker (2) des Gerätes an.
2. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hangen diese in die Zugentlastung (12) ein.
3. Schlieben Sie das Gerät an die Netzspannung an.

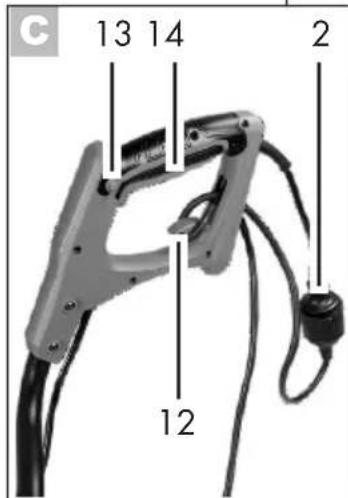

4. Zum Einsatz drücken Sie den Entriebungsknopf (13) am Gabelgriff und danach den Starthebel (14). Lassen Sie den Entriebungsknopf (13) los.

Die Hackmesser (A7) beginnen zu ro-tieren und graben sich in den Boden ein.

1. Zum Ausschalten setzen Sie den Starthebel (14) los.

Achtung! Nach dem Ausschalten des Gerätes drehen sich die Hackmesser (7) noch für eine Sekunden nach. Berühren Sie die rotierenden Hackmesser (7) nicht. Es besteht Verletzungsgefahr.

Arbeitshinweise

Halten Sie das Gerät
während der Arbeit im
mer mit beiden Handen
gut fest und achten Sie
auf ihre Fuß.
Es besteht Unfallgefahr
durch die Hackmesser (7).
Achtung beim Rückwärtsgeben. Es besteht
Stolpergefahr!

Getriebe nicht berühren - kann nach längerem Arbeitsen heißt werden. Es besteht Verbrennungsgefahr!

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser 7) ab.

Um Verletzungen und Schäden zu vermeiden:

Heben oderziehen Sie das Gerät niemals mit laufendem Motor.
- Heben Sie das Gerät zum Transport über feste Oberflächen wie Fliesen oder Treppen an.
Fuhren Sie das Gerät im Schritttempo in möglichst geraden Bahnen durch den Boden.
- Arbeitsen Sie stets von der Steckdose weggehend. Achten Sie daraufauf, dass das Kabel vom Arbeitsbereich fern bleibt.

Überlastschutz: Bei Überlastung schaltet der Motor automatisch ab. Das Gerät ist erst nach vollständiger Abkuhlung wieder betriebsbereit.

Reinigung/Wartung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von unserem Service-Center durchfuhren. Verwenden Sie nur Originalteile.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeitendas Gerat aus,ziehen Sieden Netzstecker und warten Sie den Stillstand der Hackmesser (7) ab. Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.

Führer Sie folgende Wartungs- und Reinigungsrarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Tragen Sie bei Reinigungsum Wartungsarbeiten Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Reinigen Sie das Gerät nach jedem Gebrauch gründlich. Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

• Entfernen Sie anhaftende Boden- und Schmutzreste an Hackmessern (7), Antriebswelle (16), Geräteoberfläche und Luftungsschlitzen mit einer Bürste oder mit einem trockenen Lappen.
• Spruhen oder reiben Sie die Hackmesser (7) mit einem biologisch abbaubaren Öl ein.
  Reinigen Sie verschmutzte Griffe mit einem feuchten Tuch.
• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Hackmesser austauschen

Das Gerät ist mit vier Hackmessern (7) ausgestattet, die problemosaalweise zu wechseln sind.

Tauschen Sie immer bei de Messerpaare gleichzeitig aus, um Schaden durch Unwucht am Gerät zu vermeiden.

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand der Hackmesser (7) ab.

1. Ziehen Sie die Sicherungsklammer über den Bolzen (15) undziehen Sie den Bolzen (15) ab.
2. Ziehen Sie den äußeren Teil des Hackmessers (7) von der Antriebswelle (16) ab

DE CH

1. Losen Sie die selbstsichernde Mutter von der Sechskantschraube (17) (SW 13) undziehen Sie den inneren Teil des Hackmessers (7) von der Antriebswelle (16) ab.
2. Reinigen Sie die Antriebswelle (16) mit biologisch abbaubarem Öl.
3. Schieben Sie die neuen Hackmesser (7) so auf die Antriebswelle (16) auf, dass die Bohrungen der Messerachse mit den Bohrungen auf der Antriebswelle (16) übereinstimmen.

Achten Sie auf die korrekte Drehrrichtung der Hackmesser (7). Die abgeschragte Kante der Hackmesser (7) muss in Lauftrichtung der Hackmesser (7) Richtung Boden zeigen. Die Lauftrichtung ist mit einem Pfeil auf dem Gerätegehause angegeben.

1. Schieber Ben Sie die Sechskantschraube (17) durch die Bohrung, die sich naher am Getriebe (8) befindet, und schrauben Sie eine neue selbst-sichernde Mutter auf.
2. Schieben Sie den Bolzen (15) durch die außer Bohrung, und sichern Sieihn mit der Sicherungsklammer.

i Montieren Sie die die Sicherungsklammer des Bolzens (E 15) so, dass sie gegen die Laufrichtung der Hackmesser schlieBt.

F Transport

Das Gerät besitzt eine Transport-Position und drei Arbeitspositionen.

1. Halten Sie das Gerät mit einer Hand gut am Mittelholm (3) fest.
2. Zum Wechsel der Position losen Sie die Verriegelung des Fahrgestells, indem Sie am Ring (18)ziehen.
3. Wahlen Sie die Transportposition (19).
4. Zur Arbeitsen wechseln Sie in eine der Arbeitspositionen (20).

Lagerung

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
  Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Umhüllen Sie das Gerät nicht mit Kunststoffsäcken, da sich Feuchtigkeit bilden können.

Gerät zusammenklappen

Um Platz zu sparen, kann das Gerät zusammengeklappt werden.

Lockern Sie die Schnellspanner (11) und klappen Sie die Griffholme, wie abgebildet, zusammen. Die Kabel dürfen damit nicht eingeklemmt werden.

Das Gerätarf nicht mit umgeklapptemGriff holmbenutztwerden. EsbestehtVerletzungsgefahr.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sorten rein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center.
• Zur Entsorgung der Verpackung geben Sie den Karton zum Papiermull. Kunststoffeile führen Sie dem Dualen System zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sieitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das Service-Center" (siehe Seite 17).

Hackmesser-Satz rechts/links Bestellnr. 91105174

Bolzen mit Sicherungsbügel 91105175

Rad (x2) 91105172

Schnellspanner 91105171

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mangeln theses Gerats stehen. Ihnen gegen den Verkaufer des Gerats gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestelte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Gerats ein Material- oder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangelbesteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerat zurück. Mit Reparatur oder Austausch des Gerats beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Materialoder Fabrikationsfehler. These Garantieerstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind undDMAher als Verschleibe teile angesehen werden konnen (z.B.Hackmesser) oder fur Beschädigungen an zerbrechlichen Teilen (z.B.Schalter).

These Garantie verfallt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Geräts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 356305_2004) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel aufreten kontaktieren Sie

zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Gar
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchfuhren
lassen. Sie erstellt Ihnen bereits einen
Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert einges
sandt wurden.

Achtung:Bitte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei -per Sperrgut,Express oder mit sonstiger Sonderfracht-eingeschiedte Gerate. Die Entsorgung ihrer defekten eingesendeten Gerate fuhren wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 356305_2004

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 356305_2004

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

GERMANY

www.grizzlyy-service.eu

Table des matieres

Introduction 18

Der Stecker ist nur zur Vewendung in Räumen geeignet.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzly-service.eu

#

Introduzione 32

Utilizzo 32

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germania

www.grizzlyy-service.eu

DE CH Original-EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Gartenkultivator Modell PGK 1400 A1 Seriennummer 000001 - 066260 folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 709:1997/A4:2009 • EN 60335-1:2012/A14:2019 • EN 62233:2008 EN 55014-1:2017 • EN 55014-2:2015 • EN ISO 12100:2010 EN 61000-3-3:2013+A1:2019 • EN IEC 61000-3-2:2019 • IEC 62321-3-1:2013
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schalleistungspegel Garantiert: 93 dB(A) Gemessen: 89,01 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI / 2000/14/EG Benannte Stelle: NB 0499, Société Nationale de Cerification et d'Homologation S.A.R.L., 2a Kalchesbruch, 1852 Luxembourg
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany 05.09.2020	Christian Frank Dokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Version des informations · Versione delle

informazioni · Stand der Informationen:

082020·Ident.-No.:76005652082020-CH

FSC

www.fsc.org

MIX

Aus verantwortungs

vollan Quenon

FSC*C142784
