K100CONXA - Dunstabzugshaube BERTAZZONI - Kostenlose Bedienungsanleitung

Produkttyp	Küchenhaube
Marke	Bertazzoni
Modell	K100CONXA
Version	Abluft oder Umluft
Mindestabstand über dem Kochfeld	65 cm (Elektroherd) / 75 cm (Gasherd)
Bedieneinheit	Elektronisch mit 4 Stufen (inkl. Intensivstufe)
Beleuchtung	LED integriert
Metallfettfilter	Waschbar, monatlich reinigen
Aktivkohlefilter	Für Umluftbetrieb, alle 3-4 Monate ersetzen
Timerfunktion	Automatische Abschaltung nach 15 Minuten
Stromversorgung	220-240 V ~ 50 Hz (Schätzung)
Stromkabel	Mit Erdung
Material	Edelstahl
Maximalgewicht auf der Haube	1,5 kg
Außenreinigung	Feuchtes Tuch und mildes Reinigungsmittel
Sicherheit	Vor Wartung vom Stromnetz trennen; Verwendung mit Gasgeräten erfordert ausreichende Belüftung

Häufig gestellte Fragen - K100CONXA BERTAZZONI

Wie installiere ich die Haube K100CONXA?

Die Installation muss von einem Fachmann durchgeführt werden. Der Mindestabstand zwischen Kochfeld und Haube beträgt 65 cm bei Elektroherd und 75 cm bei Gasherd. Befestigen Sie die Haube mit den mitgelieferten Dübeln und Schrauben an der Wand und schließen Sie den Abluftschlauch an, wenn Sie die Abluftversion verwenden.

Wie reinige ich die Metallfilter?

Die Metallfettfilter sollten monatlich in heißem Wasser mit etwas Spülmittel gewaschen werden. Vermeiden Sie es, sie zu verbiegen, und lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter sollten je nach Nutzung alle 3 bis 4 Monate ausgetauscht werden. Sie sind nicht waschbar. Entfernen Sie zuerst die Metallfilter, um an sie zu gelangen.

Wie verwende ich die Timerfunktion?

Drücken Sie die Timer-Taste (4), um die automatische Abschaltung nach 15 Minuten zu programmieren. Die Taste blinkt, um anzuzeigen, dass der Timer aktiv ist. Diese Funktion funktioniert in den Stufen 1, 2 oder 3.

Was tun, wenn die LED-Beleuchtung nicht mehr funktioniert?

Die LED-Beleuchtung hat eine sehr lange Lebensdauer. Falls sie ausfällt, wenden Sie sich für den Austausch an einen autorisierten Kundendienst. Versuchen Sie nicht, sie selbst zu ersetzen.

Kann die Haube mit einem Gasherd betrieben werden?

Ja, aber halten Sie einen Mindestabstand von 75 cm ein. Stellen Sie sicher, dass der Raum ausreichend belüftet ist, besonders wenn die Haube gleichzeitig mit anderen Verbrennungsgeräten betrieben wird.

Wie stelle ich auf Umluftbetrieb um?

Für den Umluftbetrieb montieren Sie die Aktivkohlefilter am Motor und entfernen Sie die Rückschlagklappe am Anschluss. Die Luft wird gereinigt und dann in die Küche zurückgeführt.

Wie hoch ist der Stromverbrauch der Haube?

Der Verbrauch ist in der Anleitung nicht angegeben, ist aber dank LED-Beleuchtung und sparsamem Motor typischerweise niedrig. Beachten Sie das Typenschild im Inneren der Haube.

Wo finde ich Ersatzteile?

Wenden Sie sich an den autorisierten Bertazzoni-Kundendienst, um Original-Ersatzteile zu erhalten, insbesondere Filter und Lampen.

Wie reinige ich das Edelstahlgehäuse?

Reinigen Sie die Außenflächen alle zwei Wochen mit einem feuchten Tuch und etwas mildem Flüssigreiniger oder Brennspiritus. Vermeiden Sie Scheuermittel.

BEDIENUNGSANLEITUNG K100CONXA BERTAZZONI

• Bedienungssanleitung

HOTTE DE CUISINE

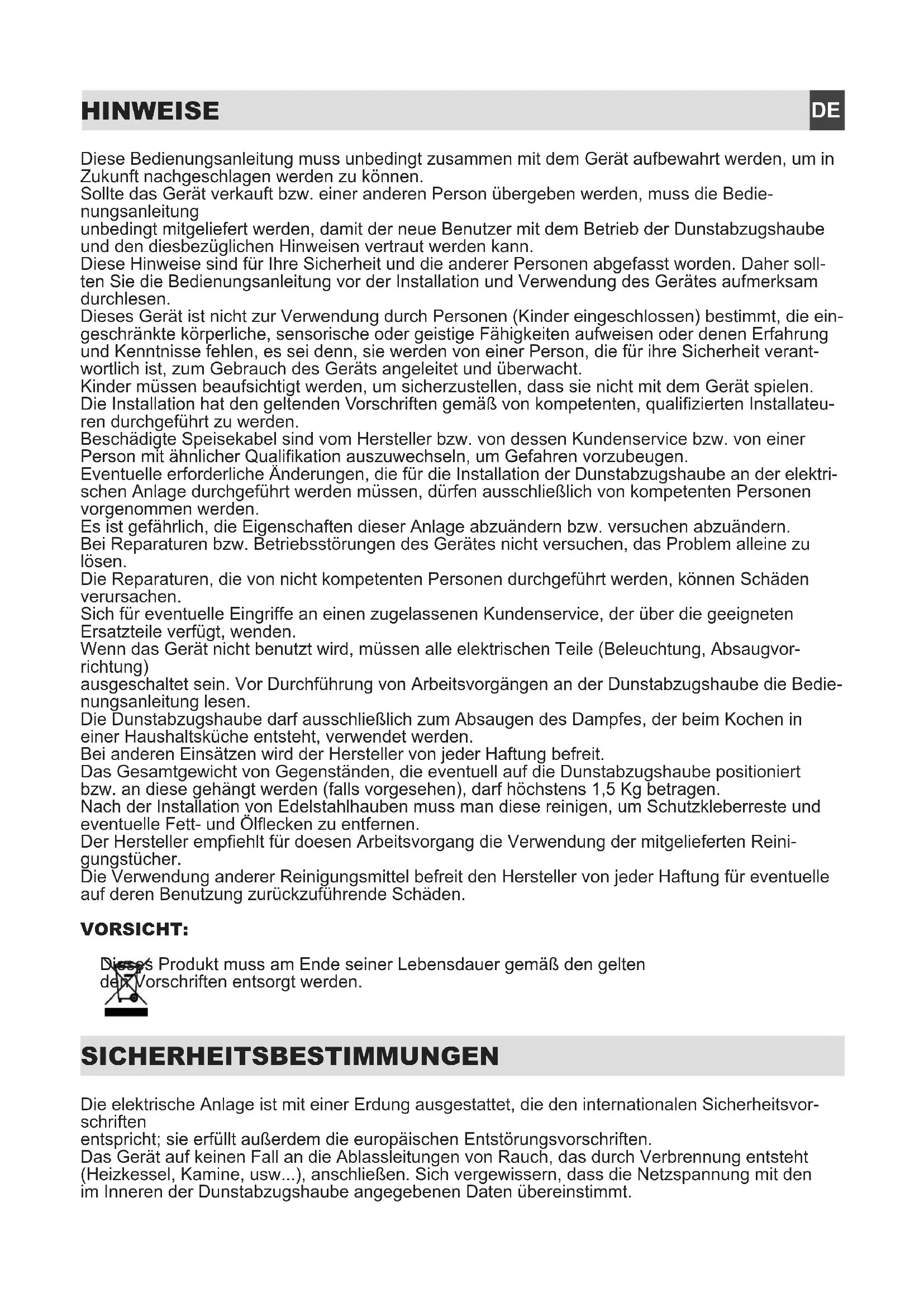

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung

unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder eingeschlossen) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen oder denen Erfahrung und Kenntnisse fehlen, es sei denn, sie werden von einer Person, die für ihre Sicherheit verantwortlich ist, zum Gebrauch des Geräts angeleitet und überwacht.

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern.

Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung)

ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

VORSICHT:

Produkt muss am Ende seiner Lebensdauer gemäß den gelten den Vorschriften entsorgt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften

entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

Kein offenes Feuer unter der Haube anzünden.

Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.

- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

- Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.

VORSICHT: Erreichbare Bauteile könnten sich erhitzen, wenn sie Kochgeräten verwendet werden.

- Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Hersteller gestellt).

WARNUNG: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Abstand zwischen dem Kochfeld und dem untersten Teil der Abzugshaube muss 65 cm, wenn auf Induktionskochfeld platziert, oder 75 cm, wenn auf dem Boden Gas (Abb. 2) platziert sein. Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von diesem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10%), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.

Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

ELEKTRISCHER ANSCHLUSS

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden.

Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein "genormter" Stecker zu verwenden, wobei folgendes zu beachten ist:

- Der gelb/grüne Draht ist für die Erdung zu benutzen;

- der blaue Draht ist für den Nullleiter, und

- der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 70°C).

- Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden.

Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrierend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am usgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

ARBEITSWEISE

ELEKTRONISCHES BEDIENFELD (Fig. 7)

Lichtknopf (1)

• ON: Licht eingeschaltet (Druckknopf beleuchtet);

• OFF: Licht ausgeschaltet.

Druckknopf - (3)

Durch Drücken der Taste reduziert die Motordrehzahl

Druckknopf + (3)

Durch Drücken der Taste erhöht sich die Drehzahl des Motors.

(In Version 4 Geschwindigkeit Taste + ist ein Blinklicht. Das 4-Gang oder Intensiv ist zeitlich und nach ca. 7 Minuten der Motor in drei Geschwindigkeiten geht).

Taste Timer (4)

Diese Funktion ermöglicht das automatische Ausschalten der Haube nach 15 Minuten mit Geschwindigkeiten von 1, 2, 3 (Taste mit Blinklicht)

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

Das Paneel öffnen (Fig. 3). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

2. AKTIVKOHLEFILTER

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Zur Bestellung neuer Karbonfilter bitte an die Vertragshandlung/Vertriebsunternehmen.

BELEUCHTUNG MONTAGE UND ERSATZ

Die Abzugshaube ist mit einer Hochleistungs-LED (Licht auf der Arbeitsfläche und Dekolicht auf dem Glas) versehen, die bei normalen Gebrauchsbedingungen einen niedrigen Stromverbrauch und eine äußerst lange Lebensdauer gewährleistet.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollten daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER

Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.

Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab).

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen.

Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden.

Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommen.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

MONTAGE DER INSEL-DUNSTABZUGSHAUBE

WARNUNG: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß diesen Anweisungen angebracht werden, kann dies zu elektrischen Gefahren führen.

In der Tabelle der 4 können Sie die Maßnahmen Bezugnahme Ihr Modell zu identifizieren.

Die Messungen aus dem Kochfeld (Abb. 2), mit einem Bleistift an der Wand, um die Punkte zu bohren (Abb. 6).

Bohren, dübeln ∅ 8mm und die Schrauben teilweise festziehen (Abb. 6 B, A, C).

Hängen Sie die Haube an den Schrauben, nach Prüfung, ob die Haube in der Blase festschrauben.

Um den Abwurf der beiden Abzugshaube, um den Druck von unten zu verhindern, befestigen Sie sie an der Wand mit Schrauben (Abb. 5).

Installieren Sie den Kamin unter dem Kochfeld, adjut und befestigen Sie es an der Halterung nach der Zahlen 7.
