BEDIENUNGSANLEITUNG Outdoor Camera GIGASET

outdoor camera Kurzanleitung Quick-start guide Mémento Istruzioni per l‘uso Beknopte bedieningsinstructies Guía rápidaBevor Sie die Gigaset outdoor camera anbringen, müssen Sie sicher stellen, dass

1. die Kamera nicht weiter als 10m von Ihrem Router installiert wird

2. die Kamera an einem Ort platziert und montiert wird an dem Sie auch WLAN

Empfang haben. Wir empfehlen einen Probelauf bevor Sie das Gerät montieren (Uploadgeschwindigkeit wenn mehrere Familienmitglieder surfen)

3. sich an Ihrer Montageäche keine stromführenden Leitungen benden

4. Sie Erfahrung mit einem Bohrhammer haben und eine Führungshilfe

(z.B. ein Plastikschlauch) zur Hand haben

5. Ihr Router mit 2,4 GHz funkt oder das LAN Kabel bis zur Kamera reicht

(dieses kann mit einem Adapter verlängert werden)

6. Sie innen eine Steckdose in Reichweite des Anschlusskabels haben

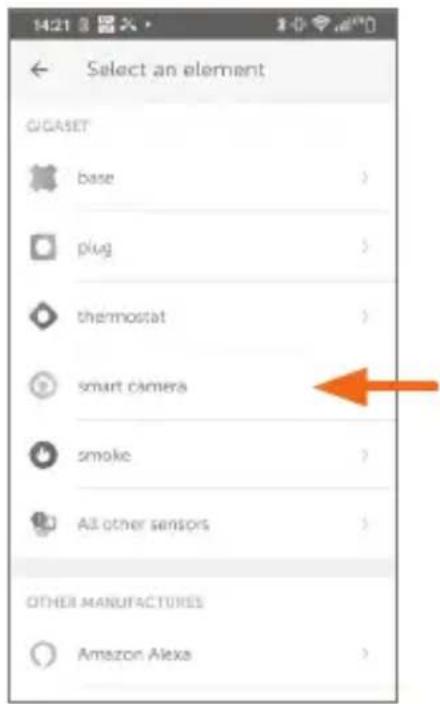

ENGigaset elements app starten und auf „Elements“ klicken; hinzufügen „+“ drücken; „smart camera > outdoor camera“ auswählen und den Anweisungen folgen. So installieren Sie Gigaset outdoor camera Um Gigaset outdoor camera in Betrieb zu nehmen, installieren Sie bitte die kostenlose Gigaset elements app und folgen den Schritten und Anweisungen. Bitte lesen Sie auch unsere beiliegenden Sicherheitshinweise. Mehr Informationen erhalten Sie auch auf www.gigaset.comHow to install Gigaset outdoor camera To set up your Gigaset outdoor camera please install the free Gigaset elements app and follow the steps and instructions. Please also take notice on our added security information brochure. For more information, go to www.gigaset.com Launch the Gigaset elements app and click on "Elements"; press add "+"; select "smart camera > outdoor camera" and follow the instructions.

EN1. Platzieren Sie die Bohrschablone an der Stelle, an der Ihre Gigaset outdoor camera installiert werden soll.

2. Markieren Sie die drei Befestigungslöcher und die Einführungslöcher für das

Anschlusskabel, die sich auf der Bohrschablone benden.

3. Bohren Sie 3 Löcher für die Kamerahalter und eines für das Anschlusskabel.

4. Platzieren Sie die 3 mitgelieferten Dübel für die Kamerahalter.

5. Führen Sie das Verbindungskabel mit einer Durchführungshilfe durch das

Anschlussloch auf die andere Seite der Wand. Vorbereiten der InstallationPreparation for installation

EN6. Nach der Montage die Tülle zum Anschlusskabel hinzufügen und gegen die Außenwand drücken, um das für das Anschlusskabel gebohrte Loch zu füllen.

7. Richten Sie die drei Löcher am Kamerahalter mit den drei Löchern an der Wand aus.

8. Drehen Sie die drei mitgelieferten Schrauben in die Löcher durch den Kamerahalter,

9. Gehen Sie nach innen zu der Stelle, an der sich das Anschlusskabel bendet.

10. Fügen Sie die zweite Tülle zum Anschlusskabel hinzu und drücken Sie gegen die

Innenwand, um das gebohrte Loch zu füllen.

11. Stecken Sie das Anschlusskabel mit dem mitgelieferten Anschlusswinkel ein.

12. Nehmen Sie das Netzgerät und stecken Sie es in die Anschlussbox.

13. Stecken Sie das Netzteil in die Steckdose und schalten Sie den Strom ein.

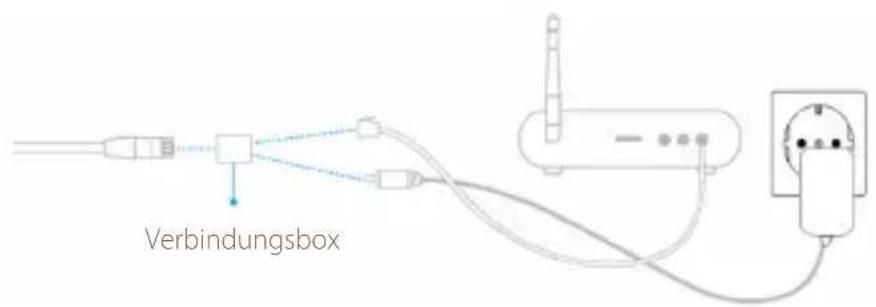

ENWenn Sie die Gigaset outdoor camera mit WLAN nutzen möchten, benötigen Sie nur den Anschluss an das Netzteil. Wenn Sie die Kamera an ein Ethernet Kabel anschließen möchten, stecken Sie diese bitte in die Verbindungsbox. POE wird nicht unterstützt. Ethernet oder WLAN Verbindung… Verbindungsbox VerbindungsboxIf you want to use WLAN please attach the charging cable to the Connection Box. If you want to use Ethernet please attach the cable and the charging cable to the Connection Box. POE is not supported. Ethernet or WLAN Connection… Connection Box Connection Box

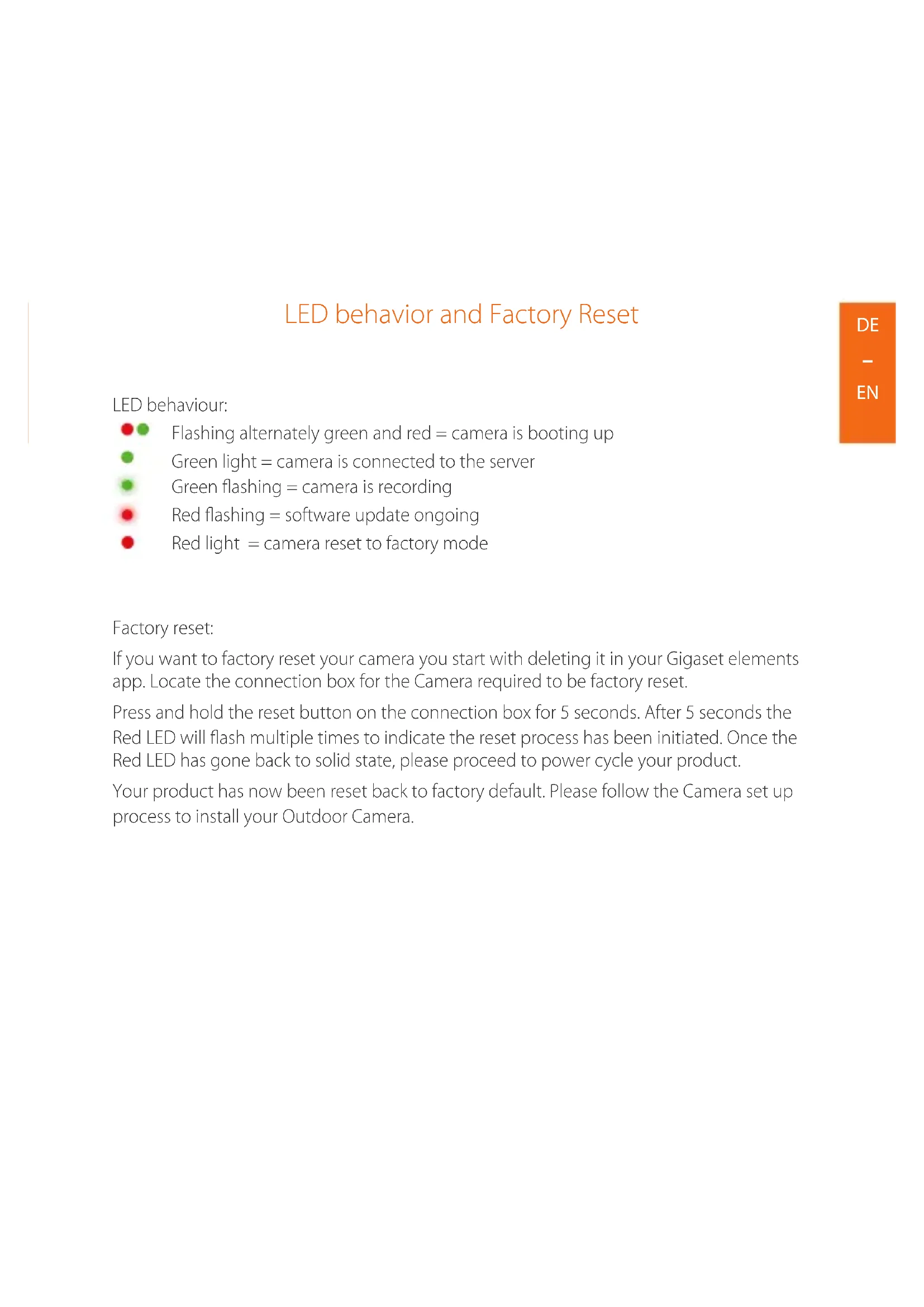

ENLED Verhalten: Blinkt abwechselnd grün und rot = Kamera fährt hoch Grün = Kamera ist mit dem Server verbunden Grün blinkend = Kamera nimmt auf Rot blinkend = Software Update wird durchgeführt Rot = Kamera wird auf Werkseinstellung zurückgesetzt Auf Werkseinstellung zurücksetzen: Wenn Sie die Kamera zurücksetzen möchten, löschen Sie diese bitte zuerst in der Gigaset elements App. Danach begeben Sie sich in die Nähe der Verbindungsbox. Drücken und halten Sie den RESET Knopf für 5 Sekunden. Nach 5 Sekunden fängt die Kamera an, rot zu blinken. Wenn die rote LED nicht mehr blinkt sondern nur noch an ist, ziehen Sie bitte das Netzteil ab für 2 Minuten. Die Kamera is nun zurückgesetzt und kann erneut verbunden werden. LED Verhalten & WerkseinstellungLED behaviour: Flashing alternately green and red = camera is booting up Green light = camera is connected to the server Green ashing = camera is recording Red ashing = software update ongoing Red light = camera reset to factory mode Factory reset: If you want to factory reset your camera you start with deleting it in your Gigaset elements app. Locate the connection box for the Camera required to be factory reset. Press and hold the reset button on the connection box for 5 seconds. After 5 seconds the Red LED will ash multiple times to indicate the reset process has been initiated. Once the Red LED has gone back to solid state, please proceed to power cycle your product. Your product has now been reset back to factory default. Please follow the Camera set up process to install your Outdoor Camera. LED behavior and Factory Reset

ENVerbindungsbox / Connection Box Kameralinse / Camera lens Rückseite / Back Wandhalterung / Wall Mount Base RJ45 Kabel / RJ45 Cable WLAN Antenne / Antenna Bewegungsmelder / PIR Motion Sensor Kamera / Camera Resetknopf / Reset button Buchse fürs Netzteil / Power Ethernetanschluss / EthernetLeistungsanforderungen: 100-240V-Schaltnetzteil DC 5V/1,5A Witterungsbeständig: Wasserdicht und wetterfest: IP66 Nachtsicht: LEDs mit IR-Cut-Schalter bis zu 15m Betrachtungswinkel: 110° horizontal / 60° vertikal Bildqualität: H.264 Hochprol, 1/3"-CMOS-Sensor, Full HD (1920*1080P) Konnektivität: Wi-Fi 802.11 b/g/n 2,4 GHz und Ethernet Größe (LxBxH) & Gewicht: 190 x 60 x 60mm; 465g Technische Daten Power Requierements: 100-240V switching power supply DC 5V/1.5A Weatherproof: IP66 Rated waterproof and weatherproof Night Vision: LEDs with IR Cut switcher up to 15m Viewing Angle: 110° Horizontal / 60° Vertical Image Quality: H.264 High prole, 1/3" CMOS Sensor, Full HD (1920*1080P) Connectivity: Wi-Fi 802.11 b/g/n 2.4 GHz & Ethernet Size (LxWxH) & Weight: 190 x 60 x 60mm; 465g Technical data
