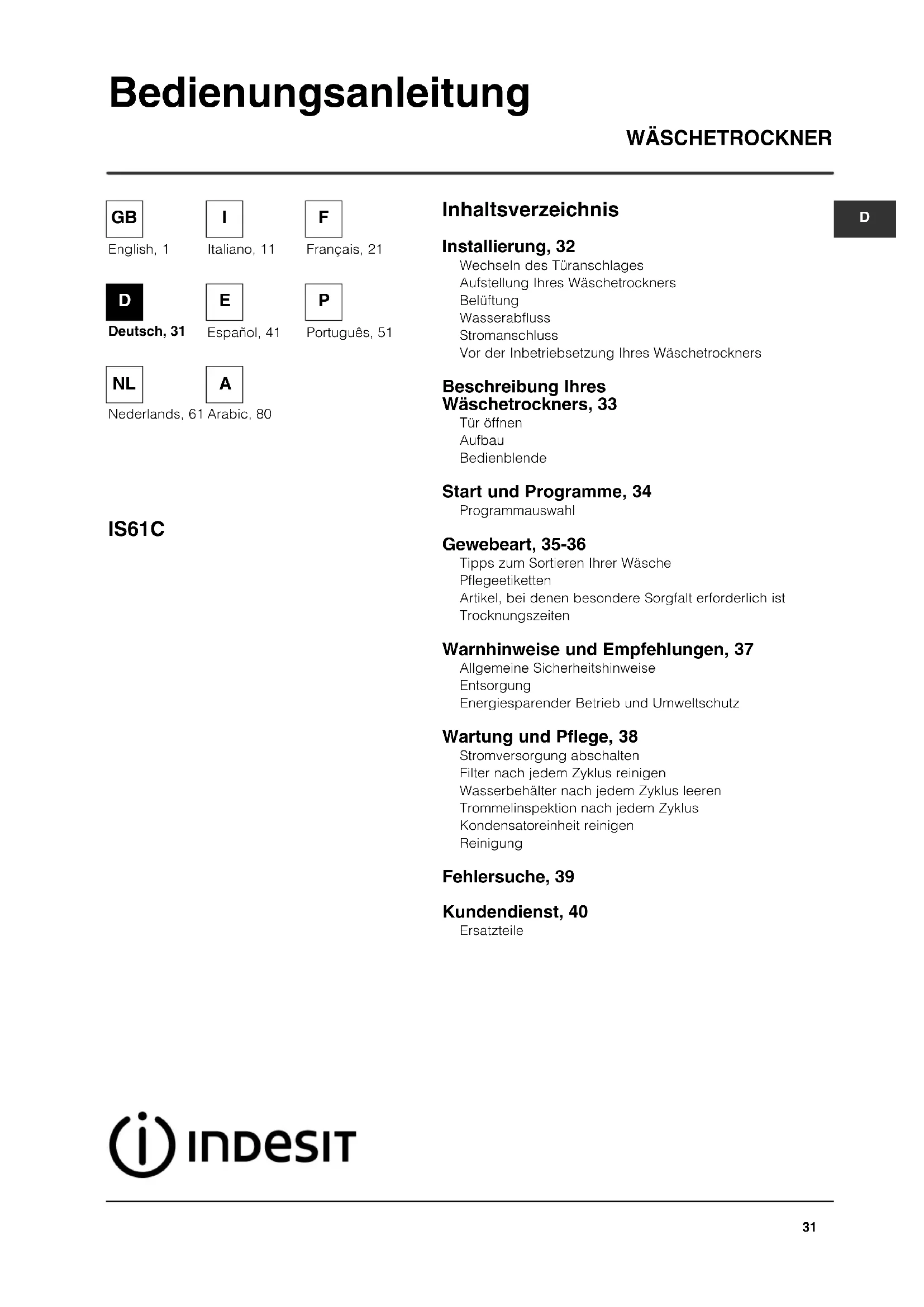

BEDIENUNGSANLEITUNG IS61C (EX) INDESIT

Wechseln des Turanschlages

Aufstellung Ihres Wäschetrockners

Beluftung

Wasserabfluss

Stromanschluss

Vor der Inbetriebsetzung Ihres Wäschetrockners

Beschreibung Ihres

Waschetrockners, 33

Türöffnen

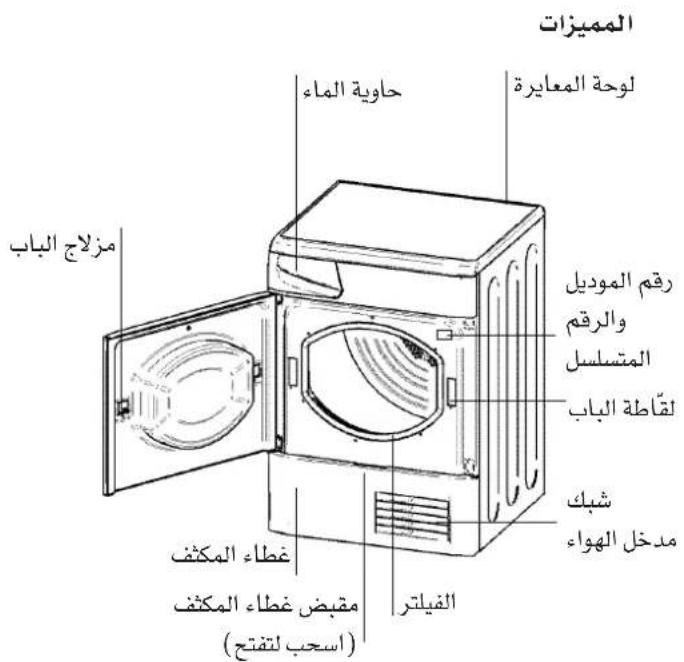

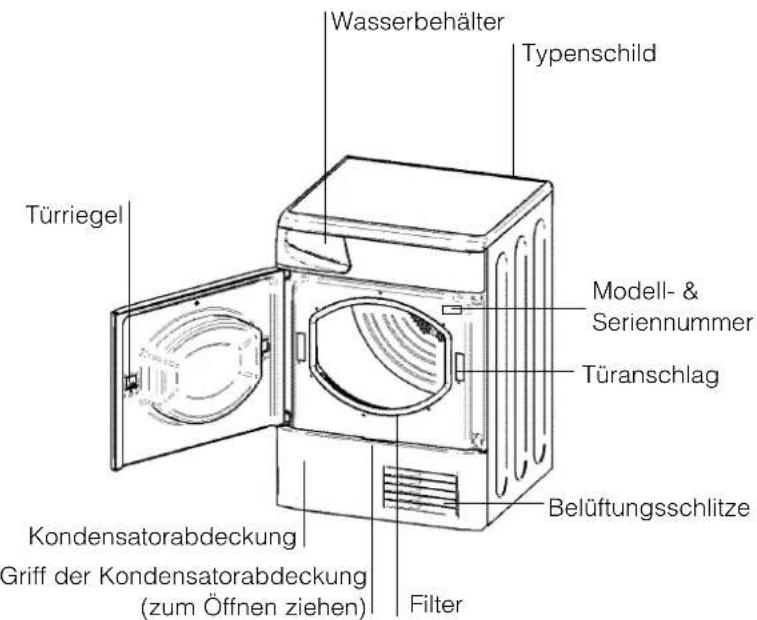

Aufbau

Bedienblende

Start und Programme, 34

Programmauswahl

Gewebeart, 35-36

Tipps zum Sortieren ihrer Wäsche

Pflegeetiketten

Articlel, bei denen besondere Sorgfalt erforderlich ist

Trockungszeiten

Warnhinweise und Empfehlungen, 37

Allgemeine Sicherheitshinweise

Entsorgung

Energiesparender Betrieb und Umweltschutz

Wartung und Pflege, 38

Stromversorgung abschalten

Filter nach jedem Zyklus reinigen

Wasserbehälter nach jedem Zyklus leeren

Trommelinspektion nach jedem Zyklus

Kondensatoreinheit reinigen

Reinigung

Fehlersuche, 39

Kundendienst, 40

Ersatzteile

! Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, um sie bei Bedarf als Bezug verwenden zu konnen. Nehmen Sie sie bei einem Umzug mit und stellen Sie bei einem Verkauf oder der Weitergabe an eine andere Person bisher, dass diese Bedienungsanleitung zusammen mit dem Wäschetrockner abgegeben wird, damit sich der neue Eigentümer ausreichend über die Bedienung und mögliche Vorsichtsmaßnahmen bei der Verwendung des Wäschetrockners informieren kann.
! Lesen Sie diese Bedienungsanleitung sorgfällig durch. Die nachfolgenden Seiten enthalten wichtige Informationen zur Installierung und Funktionseiste dieser Gerätes.

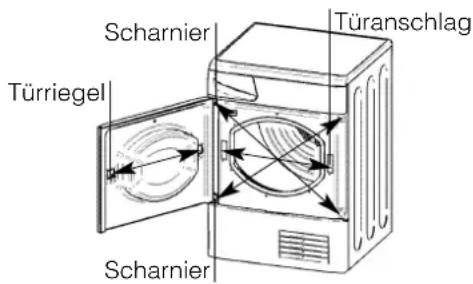

Wechseln des Turanschlages

Der Turanschlag des Wäschetrockners{lssst sich einfach wechseln. Dazu muss ein diagonaler Austausch der Scharnierhalterungen und Abdeckschrauben vorgenommen werden. Den Turriegel und Anschlag mit den gegenüberliegenden Verschlussstreifen austauschen (siehe Abbildung oben).

Aufstellung des Wäschetrockners

• Den Wäschetrockner so aufstellen, dass ausreichend Abstand zu Gasherden, Öfen, Heizungen oder Kochplatten vorhanden ist, da das Geräte beschädigt werden können.
• Wird der Waschetrockner untergebaut, muss zwischen der Geräteoberseite und der Arbeitsplatte (auch andere Gegenstände) ein Mindestabstand von 10mm eingehalten werden. Um die Luftzirkulation zu gewährleisten muss ferner zwischen den Seitenwänden des Gerätes und den angrenzenden Möbelschränken oder Wänden ein Mindestabstand von 15mm berücksichtigt werden. Außen dem muss darauf geachtet werden, dass die hinten an der Geräterückseite befindlichen Entlüftungsvorrichtungen nicht blockiert werden.

Belüftung

Während des Betriebs des Wäschetrockners muss eine ausreichende Belüfung sichergestellt werden. Es muss sichergestellt werden, dass der Wäschetrockner in einem Raum mit nicht zu hoher Luftfeuchtigkeit und ausreichender Luftzirkulation aufgestellt wird. Eine ausreichende Luftströmung um den Trockner ist unerlässlich, um eine Kondensation des Wassers, das während des Waschens entstanden ist, zu erhögen.

In engem Raum oder einem Schrank ist kein effizienter Betrieb des Trockners möglich.

! Wir empfehlen nicht, den Wäschetrockner in einem Schrank zu installmenten. Beachten Sieitte, dass der Wäschetrockner niemals hinter einer abschreibenbaren Tur, einer Schiebetür oder einer Tur, bei der sich das Scharnier auf der gegenüberliegenden Seite zur Trocknertür befindet, installiert werden damit.

! Wenn der Trockner in einem kleinen oder kalten Raum verwendet wird, kann es zu Kondensatansammlungenkommen.

Wasserabfluss

Wenn Ihr Trockneriben einem Abfluss installiert ist, kann das Wasser in diesen Abfluss geleitet werden. Dadurch wird ein Leeren des Wasserbehalters vermieden. Den oberen Schlauch einfach von der oberen Armatur halten am Trockner abziehen und den gelieferten Schlauch am Abfluss anschließen.

Stromanschluss

Stellen Sie folgende Punkte sicher, bevor Sie die Maschine an die Steckdose anschließen:

Die Steckdose muss geerdet sein.
Die Steckdose muss die maximale Leistungsaufnahme gemäß Typenschild abgeschichert sein (siehe Beschreibung Ihres Wäschetrockners).
Die Netzspannung muss die dem Typenschild entsprechen (siehe Beschreibung Ihres Wäschetrockners)
Die Steckdose muss mit dem Stecker des Wäschetrockners kompatibel sein. Soltte dies nicht der Fall sein, muss entweder der Stecker oder die Steckdose ausgetauscht werden.

! Der Wäschetrocknerarf nicht im Freien installiert werden, selbst wenn der entsprechende Bereich geschützt ist. Ein Wäschetrocknerstellene ernsthafteGefahr dar, wennRegen oder starken Windenausgesetzt wird.
! Nach der Installierung mussen sich Kabel und Stecker des Waschetrockners möglich erreichen让他们 können.
!Kein Verlangerungskabel verwenden.
! Das Stromkabelarfkeine Biege-oder Quetschstellen aufweisen.
! Das Stromkabel der Gerätes muss regelmäßig überprüft werden. Ein Austausch theses darf nur von einem konzessionierten Elektroinstalleur vorgenommen werden (siehe Kundendienst). Neue oder langere Stromkabel sind von konzessionierten Service - Partnern erhalten.
! Der Hersteller übernimmt keinerlei Haftung, sollen den diese Regel nicht genau beachtet werden.
Sollten sie sich über einen der obigen Punkte nicht ganz im klaren sein, dannziehen sieitte einen qualifizieren Elektriker zu Rate.

Vor der Inbetriebsetzung Ihres Wäschetrockners

Nach der Installierung des Wäschetrockners und vor dessen Verwendung muss die Innenfläche der Trommel gesaubert werden, um Staub, der sich während des Transports angesammelt haben könnte, zu entfern.

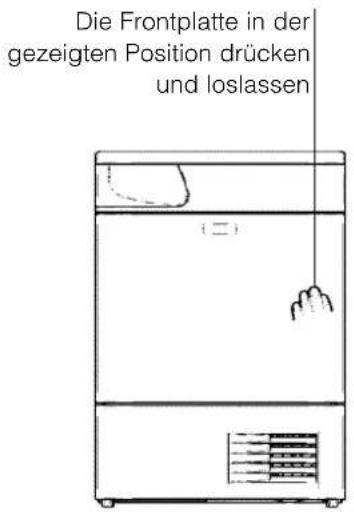

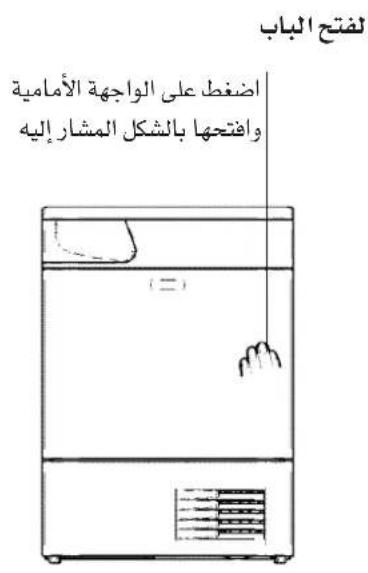

Turöffn Aufbau

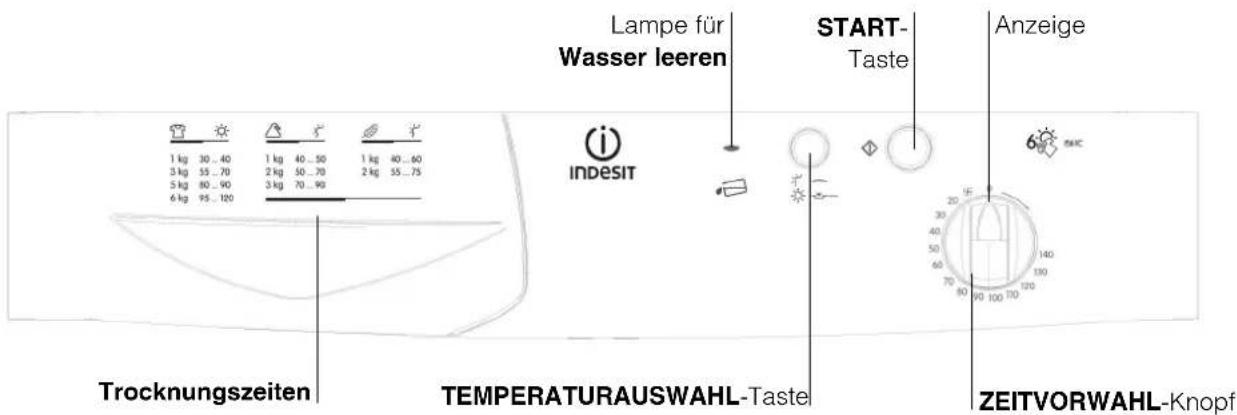

Bedienblende

Mit der START-Taste wird das ausgewählte Programm gestartet (siehe Start und Programme).

Mit der TEMPERATURAUSWAHL-Taste wird die beim Trocknen der Wasche verwendete Temperatur ausgewählt (siehe Start und Programme). EINGEDRUCKT: HOHE Temperatur 品 NICT EINGEDRUCKT: NIEDRIGE Temperatur

Unter „Trocknungszeiten“ werden Informationen über Gewebarten und Ladekapazitäten in einem benutzerfreundlichen Tabellenformat bereitgestellt.

Baumwolle

Synthetik

Oder A Acrylfasern und andere empfindliche Fasern

Die Lampe für Wasser leeren nicht an, dass der Wasserbehälter voll ist und geleert werden muss. Diese Lampe bleibt ein paar Sekunden eingeschaltet, nach dem der leere Wasserbehälter wieder eingesetzt wird. Dazu muss der Trockner in Betrieb sein.

Mit dem ZEITVORWAHL-Knopf wird die Trocknungszeit eingestellt: Dieser Knopf muss so welt im Uhrzeigersinn gedreht werden, bis die gewünschte Trocknungszeit angezeigt wird, (den Knopf niemals gegen den Uhrzeigersinn drehen) (siehe Start und Programme).

Programmauswahl

1. Den Waschetrockner an die Steckdose anschließen.
2. Die Wäsché je nach Gewebeart sortieren (siehe Gewebeart).
3. Die Tur öffnen und sicherstellen, dass der Filter sauber ist und korrekt eingesetzt wurde und der Wasserbehälter leer und korrekt positioniert ist (siehe Wartung).
4. Die Maschine beladen und damit sicherstellen, dass keine Wäschestücke zu nah an der Turdichtung sind. Die Tür schlieben.
5. Das geeignete Trockungszeit auswahlen. Beziehen Sie dazu auf die Tabelle mit den für die verschieden Stoffarten empfohlenen Trockungszeiten (siehe Gewebeart).

Die Temperatur mit der TEMPERATURAUSWAHL-Taste einstellen.
- Durch Drehen des ZEITVORWAHL-Knopfs im Uhrzeigersinn die gewünschte Trocknungsszeit auswahlen.

1. Die START-Taste zur Inbetriebsetzung des Wäschetrockners drucken. Wahrend eines Trocknungszyklus kann die Wäsche überprüft und einzelnwe Wäschestücke, die schon trocken sind, entnommen werden. In thisem Fall muss nach dem Schlieben der Turl zum Fortsetzen des Zyklus erneut die START-Taste gedrückt werden.
2. Ca. 10 Minuten vor Ende eines Programms beginnnt die ABKUHL-Phase (Wäsche wird abgekühlt). Diese Phase sollte immer vollständig ausgeführrt werden.
3. Nun konnen Sie die Tur öffnen, die Wasche hersausnahmen, den Filter saubern und wieder einsetzen. Den Wasserbehälter leeren und wieder einsetzen (siehe Wartung).
4. Den Netzstecker aus der Steckdoseziehen.

Tipps zum Sortieren ihrer Wäsche

• Symbole auf den Etiketten überprüfen, um sicherstellen zu können, dass die entsprachenden Wäschestücke trocknergeeignet sind.
  Die Waseh nach Gewebearten sortieren.
• Taschen leeren und Knöpfe überprüfen.
• ReiBverschlüsse und Haken schlieBen und lose Gurtel und langere Schnüre zusammenbinden.
• Jedes Wäschestück auswringen, um schon im Voraus möglichst viel Wasser zu entfern.

! Keine tropfend nasse Wäsche in den Trockner legen.

Maximale Beladungskapazität

Die maximale Beladungskapazitat sollte nicht
überschritten werden. Die nachfolgenden Gewichtete beziehen sich auf Trockenwässe.
Naturfasern: max. 6 kg
Kunststofffasern: max. 3 kg

! Den Trockner NICHT überladen, da dies die Trockungsleistung beeinträchtigt.

Typische Ladung

Kleidungsstücke
Bluse aus Baumwolle 150 gAndere 100 g
Kleid aus Baumwolle 500 gAndere 350 g
Jeans 700 g
10 Windeln	1000 g
Hemd aus Baumwolle 300 gAndere 200 g
T-Shirtt	125 g

Haushaltswaren
Bettüberzug aus(für Doppelbett)	Baumwolle 1500 gAndere	1000 g
Große Tischdecke		700 g
Kleine Tischdecke		250 g
Geschirrtuch		100 g
Badetuch		700 g
Handtuch		350 g
Bettlaken - Doppelbett		500 g
Bettlaken - Einzelbett		350 g

Am Ende eines Trocknungszyklus kann Wäsche aus Baumwolle noch feucht sein, falls Antikel aus Baumwolle und Synthetik zusammen in den Trockner gelegt wurden. In diesen Fall kann die Wäsche einfach noch etwas mehr in der Maschine getrocknet werden.

Pflegeetiketten

Prufen Sie die Etiketten an ihren Kleidungsstücken, insbesondere dann, wenn für ein bestimmtes Kleidungsstück das erstige Mal im Trockner verwendet wird. Typische Symbole sind:

Kann im Wäschetrockner getrocknet werden

图

Nicht geeignet für Waschetrockner

Bei hoher Temperatur im Waspchetrockner trocknen

Bei niedriger Temperatur im Waspchetrockner trocknen

Article, die sich nicht für den Wäschetrockner eignen

• Artikel, die Gummi oder gummähnliche Materialien enthalten oder einen Kunststoffüberzug umfassen (Kissen oder PVC-Regenkleidung), andere leicht entzündbare Artikel oder Gegenstände, die leicht entzündbare Substanzen enthalten (wie zum Beispiel ein Handtuch, auf dem sich etwas Haarspray befindet).
• Glasfasern (z.B.manche Vorhangarten)
• Wäschestücke, die chemisch gereinigt wurden
  Mit dem ITCL Code gekennzeichne Wasechesteckie (siehe Artikel, bei denen besondere Sorgfalt erforderlich ist). Solche Artikel konnen mit speziellen Produkten zu Hause chemisch gereinigt werden. In thisem Fall die Gebrauchsanweisung genau befolgen.
• Große und sperrige Artikel (Federbetten, Schlafsäcke, Kissen, große Tagesdecken usw.). Diese dehnen sich beim Trocknen aus und wurden dadurch eine ausreichende Luftzirkulation im Trockner verhindern.

Artikel, bei denen besondere Sorgfalt erforderlich ist

Decken und Bettüberwürfe: Antikel aus Acrylfasern (Acilan, Courtelle, Orion, Dralon) ⇒n vorsichtig bei NIEDRIGER Temperatur getrocknet werden. Außer dem dürfen solche Antikel nicht zu langegretrocknet werden.

Kleidungsstücke mit Falten oder plissierte

Kleidungsstücke: Die am Anteil angegebenen Trocknungsanweisungen des Herstellers beachten.

Gestärkte Kleidungsstücke: Solche Artikel nicht zusammen mit nicht gestärkten Wäschestücken trocknen. Sicherstellen, dass möglichst viel der Stärkelösung entfern wurde, bevor die Artikel in den Trockner gelegt werden. Die Wäsche nicht zu sehr trocknen: die Stärke wird sonst zu Pulver und macht die entsprechenden Kleidungsstücke schlaff, was dem eigenen Zweck der Stärke entgegenwirkt.

Trockungszeiten

In der nachfolgenden Tabelle werden UNGEFÄHRE Trocknungszeiten in Minuten angegeben. Die Gewichtsangaben beziehen sich darauf auf trockene Wäsche:

Baumwollartikel / Hohe (volle) Temperatur
Trocknungszeiten - bei einem Schleudern mit 800-1000 Umdrehungen pro Minute in der Waschmaschine
		Halbo Ladung	Volle Ladung
1kg 2kg	3kg 4kg	5kg 6kg
30-40	40-55	70	70-80	80	90	95-120
Synthetikartikel
Niedrige (weniger gewebestrapazierende) Temperatur
Trocknungszeiten - bei reduziertem Schleudern in der Waschmaschine
		Halbe Ladung				Volle Ladung
1kg		2kg				3kg
40-50		50-70				70-90
Acrylfasern A/ Niedrige (weniger gewebestrapazierende) Temperatur
Trocknungszeiten - bei reduziertem Schleudern in der Waschmaschine
Halbe Ladung			Volle Ladung
1kg			2kg
40-60			55-75

Hierbei handelt es sich nur um ungebähr Zeitangaben, die von folgenden Faktoren abhängen konnen:

• Menge des nach dem Schleudergang in der Wäsche zusückbleibenden Wassers. In Handtüchern und Feinwäsche bleibt zum Beispiel mehr Wasser zusück.
• Stoffbeschaffenheit: Antikel aus derselben Qualität jedoch mit anderer Beschaffenheit oder Dicke können länger oder kürzer zum Trocknen brauchen.
• Menge: Einzelle Wäschestücke oder keine Ladungen können unter Umständen länger zum Trocknen brauchen.
• Trockenheit: Wenn die Wäsche später gebügelt werden soll, kann sie in einem noch leicht feuchten Zustand aus dem Trockner genommen werden. Andere Wäschestücke können so lange im Trockner bleiben, bis sie vollkommen trocken sind.
• Temperatureinstellung.
• Raumtemperatur: Wenn sich der Trockner in einem kalten Raum befindet, dauert es länger, bis die Wasche trocken ist.
• Sperrige Antikel: Der Trockner kann auch für sperrige Antikel verwendet werden. Dabei empfehlts sich jedoch, diese mehrmals aus dem Trockner zunehmen und kraftig zu schütteln, bevor der Trocknungszyklus fortgesetzt wird.

! Wäsche niemals übermöig trocknen.
Alle Gewebe enthalten eine geringe Menge an natürlicher Feuchtigkeit, wodurch sie which und flauschig bleiben.

!These Maschine wurde gemäß internationaler Sicherheitsnormen entworfen und hergestellt. Die Warnhinweise dienen dazu, eine sichere Verwendung Ihres Trockners zu gewährleisten.itte lessen Sie diese sorgfaltig durch.

These Maschine erfüllt folgende EG-Direktiven: -73/23/EG und 93/68/EG (Niederspannungsausrüstung) -89/336/EG, 92/31/EG und 93/68/EG (Elektromagnetische Störfreiheit)

Allgemeine Sicherheitshinweise

• Dieser Waschetrockner ist nur für den Privatgebrauch vorgesehen.
• Dieser Trocknerarf nur von einem Erwachsenen verwendet werden. Die in dieser Bedienungsanleitung gemachteten Angaben mussen genau beachtet werden.
  Die Maschine nicht mit nassen Händen oder Füben berühren.
• Netzstecker nur per Hand von der Steckdose trennen und nicht am Netzkabelziehen.
• Kinder dürfen sich während des Betriebs des Trockners nicht in dessen Höhe aufhalten. Nach der Verwendung des Trockners, diesen ausschalten und den Netzstecker herausziehen. Die Tur nicht offen setzen, damit der Trockner von Kindern nicht als Spielzeug verwendet werden kann.
  Die Maschine muss korrekt installment werden und über ausreichend Beluftung verfügen. Der vorne am Trockner befindliche Lufteinlass und die hints am Trockner befindliche Entlüftungsvorrichtung dürfen niemals auf irgendine Weise behindiert oder blockiert werden (siehe Installierung).
• Den Trockner niemals auf einen Teppichboden stellen, bei dem die Florhöhe verhindern wurde, dass Luft von unter in den Trockner einströmen kann.
  Vor dem Beladen sicherstellen, dass der Trockner leer ist.
  Die Rückseite des Trockners kann sehr heißt werden. Deshalb diesen Bereich während des Betriebs nicht berühren.
• Den Wäschetrockner nur verwenden, wenn Filter, Wasserbehälter und Kondensator sicher und korrekt angebracht sind (siehe Wartung).
• Im Trockner keinen flüssigen Weichspüller verwenden; diesen beim letzten Spülgang ihrer Waschmaschine hinzufugen.
  Die maximale Ladekapazität des Trockners niemals überschreiben (siehe Gewebeart).
• Nicht tropfend nasse Artikel in den Trockner legen.
• Nur solche Artikel in den Trockner legen, die mit Waschmittel und Wasser gewaschen und danach gründlich gespüt und geschleudert wurden. Artikel, die NICHT mit Wasser gewaschen wurden, stellen ein Brandrisiko dar.
• Alle an den Pflegeetiketten gemachteten Anweisungen genau durchlesen (siehe Gewebeart).
• Keine Wäsche trocknen, die mit Chemikalien behandelt wurde.
• Niemals Artikel trocknen, die mit leicht entzündbaren Substanzen kontaminiert wurden (dazu gehört Benzin, Öl, Lack, Haarspray, Cremes, Speisefett oder Öl).
• Keine Artikel aus Gummi, Schaumgummi, Plastik, Schaumkunststoff, PE, Papier, Windelhörschen oder einlagen im Waschetrockner trocknen.

• Den Trockner nicht für große und übermäßig sperrige Antikel verwenden.

• Acrylfasern nicht bei hoher Temperatur trocknen.

• Jedes Programm mit einer Abkuhlphase beenden.
  Den Trockner nicht ausschalten, während die Artikel darin noch warm sind.
• Den Filter nach jeder Verwendung reinigen (siehe Wartung).
• Den Wasserbehälter nach jeder Verwendung leeren (siehe Wartung).
  Die Kondensatoreinheit in regelmäßigen Abständen reinigen (siehe Wartung).
  Die Ansammlung von Flusen im Trockner verhindern.
• Niemals auf den Trockner steigen. Dies kann zu einer Beschädigung führen.
• Immer die für die Stromversorgung geltenden Normen und Anforderungen erfüllen (siehe Installierung).
• Nur originale Ersatzteile und Zubehore verwenden (siehe Kundendienst).

Recycling- & Entsorgungsinformationen

Aufgrund unseres fortwährenden Engagements für Umweltschutz behalten wir uns das Recht vor, hochwertige recyclelter Komponenten zu verwenden, durch die die Kosten für unsere Kunden sowie der Materialverbrauch möglichst gering gehalten werden konnen.

• Entsorgung des Verpackungsmaterials: Befolgen Sie örtliche Vorschriften, damit das Verpackungsmaterial recyceilt werden kann.
• Um das Verletzungsrisko für Kinder möglichst gering halten zu konnen, sollen den Tur und Stecker entfernt und das Netzkabel bündig mit dem Gerät abgeschritten werden. Diese Teile sollen den separat entsorgt werden, um sicherstellen zu konnen, dass das Gerät nicht mehr an die Stromversorgung angeschlossen werden kann.

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

Das Symbol, durchgestrichene Mullonne auf jeder Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallamter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energiesparender Betrieb und Umweltschutz

• Wäsche auswirgen, um überschüssiges Wasser vor dem Beladen in den Trockner zu entfernen (wird zuerst eine Waschmaschine verwendet, einen Zyklus mit hoher Schleuderzahl auswahlen).
• Dadurch kann während des Trocknens nicht nur Zeit, sondern auch wertvolle Energie gespart werden.
• Um Energie sparen zu konnen, die Maschine möglichst immer volladen. Einzelne Antikel oder keinere Ladungen brauchen länger zum Trocknen.
• Den Filter nach jeder Verwendung reinigen, um die Energieverbrauchskosten möglichst gering halten zu können (siehe Wartung).

Stromversorgung abschalten

! Den Trockner bei Nichtverwendung, während der Reinigung und allen Wartungsarbeiten vom Stromnetz trennen.

Filter nach jedem Zyklus reinigen

Der Filter stellt einen wichtigen Bestandteil Its Trockners dar: Er nimmt Flusen und Fasern auf, die sich während des Trocknens ansammeln. AuBerdem konnen keine Gegenstände am Filter hangen bleiben. Deshalb muss der Filter nach jedem Zyklus gereinigt werden. Dazu den Filter unter laufendes Wasser halten oder mit einem Staubsauger reinigen. Wenn der Filter verstopft ist, wird sich dies in groBem MaBe auf die Luftzirkulation im Trockner auswirken. Dies bedeutet langere Trocknungszeiten und einen hohenen Energieverbrauch. AuBerdem kann dies auch zu einer Beschadigung des Trockners führen.

Der Filter befindet sich vor der Trocknerverkleidung (siehe Diagramm).

Filter herausnehmen:

1. Den Plastikgriff des Filters nach oben ziehen (siehe Diagramm).
2. Den Filter reinigen und wieder korrekt einsetzen. Dabei sicherstellen, dass der Filter vollständig bündig in der Trocknerverkleidung platziert ist.

! Den Trockner nicht ohne eingebauten Filter verwenden.

Wasserbehälter nach jedem Zyklus leeren

Den Behälter aus dem Trocknerziehen und das Wasser in eine Spüle oder einen anderen geeigneten Abfluss geßen. Den Wasserbehälter wieder sichere anbringen. Prufen und entleeren Sie den Behälter vor Beginn jeder Trocknerprogramms

Trommelinspektion nach jedem Zyklus

Die Trommel mit der Hand drehen, um keine Antikel, die im Trockner zurückgeblieben sein konnen (wie zum Beispiel Taschentücher) zu entfernen.

Trommelreinigung

! Keine Scheuermittel, Stahlwolle oder Edelstahrliniger zum Säubern der Trommel verwenden.

An der Edelstahltrommel kann sich mit der Zeit ein farbiger Film bilden. Dies kann durch Wasser und/oder Waschmittel- oder Weichspulerrückstellende verursacht werden, beeinträchtigt jedoch auf keinerlei Weise die Leistung des Trockners.

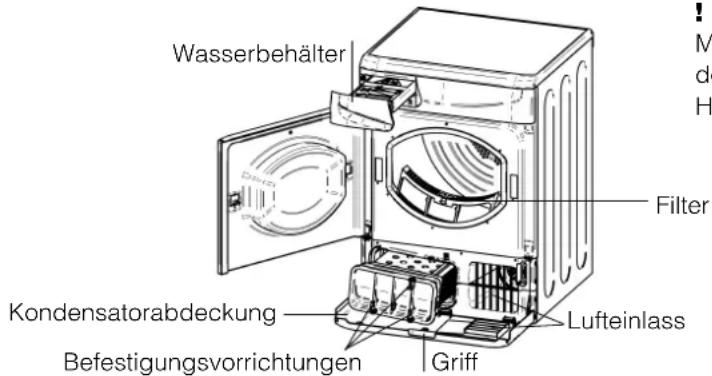

Kondensatoreinheit reinigen

Die Kondensatoreinheit regelmäßig (einal mal im Monat) ausbauen und Flusenansammlungen zwischen den Platten entfern, indem die Einheit unter kaltem Wasser abgeschült wird. Wahrend des Ausspulens sollte die Rückseite der Kondensatoreinheit nach oben zeigen. Kondensator ausbauen:

1. Den Netzstecker aus der Steckdoseziehen und die Tur公开发行.
2. Die Kondensatorabdeckung durch Ziehen öffnen (siehe Abbildung). Die beiden Befestigungsvorrichtungen durch Drehen um 90^ gegen den Uhrzeigersinn offen, dann am Griffziehen und den Kondensator vom Trockner ausbauen.
3. Die Oberfläche der Dichtungen reinigen und die Einheit wieder einsetzen. Dabei darauf auf achten, dass die Befestigungsvorrichtungen sicher angebracht sind.

Reinigung

• Externe Teile aus Metall oder Kunststoff sowie Gummiteile können mit einem feuchten Tuch gereinigt werden.
  Das vordere Luftinlassgitter und die Entlüftungsvorrichtungen hinten am Trockner regelmäßig (alle 6 Monate) mit einem Staubsauger reinigen, um jegliche Ansammlungen von Fasern, Flusen oder Staub zu entfernen. Außen dem*Müssen die Filterbereiche und die Vorderseite des Kondensators gelegentlich mit einem Staubsauger gereinigt werden, um Flusenansammlungen zu entfernen.

! Keine Lösungs- oder Scheuermittel verwenden.
! Die in Ihrem Trockner befindlichen Lagerkomponenten müssen nicht geschmiert werden.
! Den Trockner regelmäßig von einem zugelassenen Monteur überprüfen lassen, um einen sicheren Betrieb der Maschine in elektrischer und mechanischer Hinsicht sicherstellen zu können (siehe Kundendienst).

Bei einer Gerätestörungitte zunachst folgende, mogliche Ursachen überprüfen,bevor Sie sich an unseren autorisierten Kundendienst werden:

Problem:

Mögliche Ursache / Lösung:

Trockner startet nicht.

• Der Netzstecker ist nicht eingesteckt oder es ist kein richtiger Kontakt zwischen Netzstecker und der Steckdose vorhanden.
  Stromausfall.
• Durchgebrannte Sicherung. Schlieben Sie ein anderes Gerät an die Steckdose an.
• Wird ein Verlängerungskabel verwendet? Versuchen Sie, das Stromkabel des Trockners direkt an die Steckdose anzuschreiben.
• Ist die Tur nicht richtig zu?
• Der ZEITVORWAHL-Knopf wurde nicht richtig eingestellt (siehe Start und Programme).
  Die START-Taste wurde nicht gedrückt (siehe Start und Programme).

Wäsche trocknet nur langsam.

• Der Filter wurde nicht gereinigt (siehe Wartung).
  Die Temperatureinstellung eignet sich nicht für die zu trocknende Gewebeart (siehe Start und Programme, und siehe Gewebeart).
• Muss der Wasserbehälter geleert werden? Ist die Lampe für „Wasser leeren“ eingeschaltet? (siehe Wartung).
• Muss der Kondensator gereinigt werden? (siehe Wartung).
• Es wurde nicht die für die Ladung korrekte Trocknungseit ausgewählt (siehe Gewebeart).
• Luftteinlassgitter oder wichtere Entlüftungsvorrichtungen sind blockiert (siehe Installierung, und siehe Wartung).
  Die Wasehe war zu nass (siehe Gewebeart).
• Der Trockner wurde überladen (siehe Gewebeart).

Bevor Sie den autorisierten Kundendienst anrufen:

• Versuchen Sie, mit Hilfe der Fehlersuchtabelle das Problem selbst zu losen (siehe Fehlersuche).
• Falls Sie das Problem nicht selbst lösen können, schalten Sie den Trockner aus und rufen Sie den Kundendienst in Ihrer Höhe an.

Vom Kundendienst benötigte Information:

Name, Adresse und Postleitzzahl
- Telefonummer
- Kurze Beschreibung des Problems
Kaufdatum
- Trocknermodell (Mod.)
- Seriennummer (S/N)

These Informationen konnen Sie dem Typenschild an der Turinnenseite der Maschine entnehmer.

Ersatzteile

Wenn Sie versuchen, den Trockner selbst zu reparieren oder von einer nicht dafür autorisierten Person reparieren zu halten, kann dies zu Verletzungen und einer Beschädigung des Gerätes sowie zum Erliegen der Herstellergewährleistung führen. Wenden Sie sich bei Störungen ausschließlich an einen autorisierten Vertragskundendienst. Die Ersatzteile wurden ausschließlich für diesen Gerät entwickelt und sollenn nicht für andere Zwecke verwendet werden.

English, 1

Italiano, 11

Français, 21

Deutsch, 31

Espanol, 41

Portugués, 51

Nederlands, 61 Arabic, 80

Índice de materias

E

Instalacion, 42

Technische Dienst, 70

Reserveonderdelen

NL

INGEDRUKT: HOGE TEMPERATUUR NIET INGEDRUKT: LAGE TEMPERATUUR

Synthetische verzels: max. 3 kg

Artikelen die nicht geschickt voor de droogtrommel

Voor u de technische Dienst belt:

131 a,b,c,d,e,f,g,h,i,j,k,l,m,n o. c.a.c.c.c.c.d. d.e.g. 132. g,a,b,c,d,e,f,g,h,i,j,k,l,m,n o. c.a.c.c.c.c.d. d.e.g. 133. a.b.c.d.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.o.

.6

aLl aI 11111111111111111111111111111111111111111

alraoljll 10g joljll JlaS1 Jla .Jaiil (a a) dJIJI. LaJIaJI

.8 .9

y1y11 yaa11 aalaa 1

.（）（）

1Kll gagg a bji jilal 1n no sIg yll zial .3
LlIs LlaSo gag aJzIa Lall aga Jg wLlal
.（aill）

4

15 5
.

.0jyjxlljjaiawjgljxjxll

S OBC = S COD + S BOC - S BOC

.2cLwI

a

L 15
15
15
15
15
15

auiyjgui
