BEDIENUNGSANLEITUNG LIFE P12304 (MD 21431) MEDION

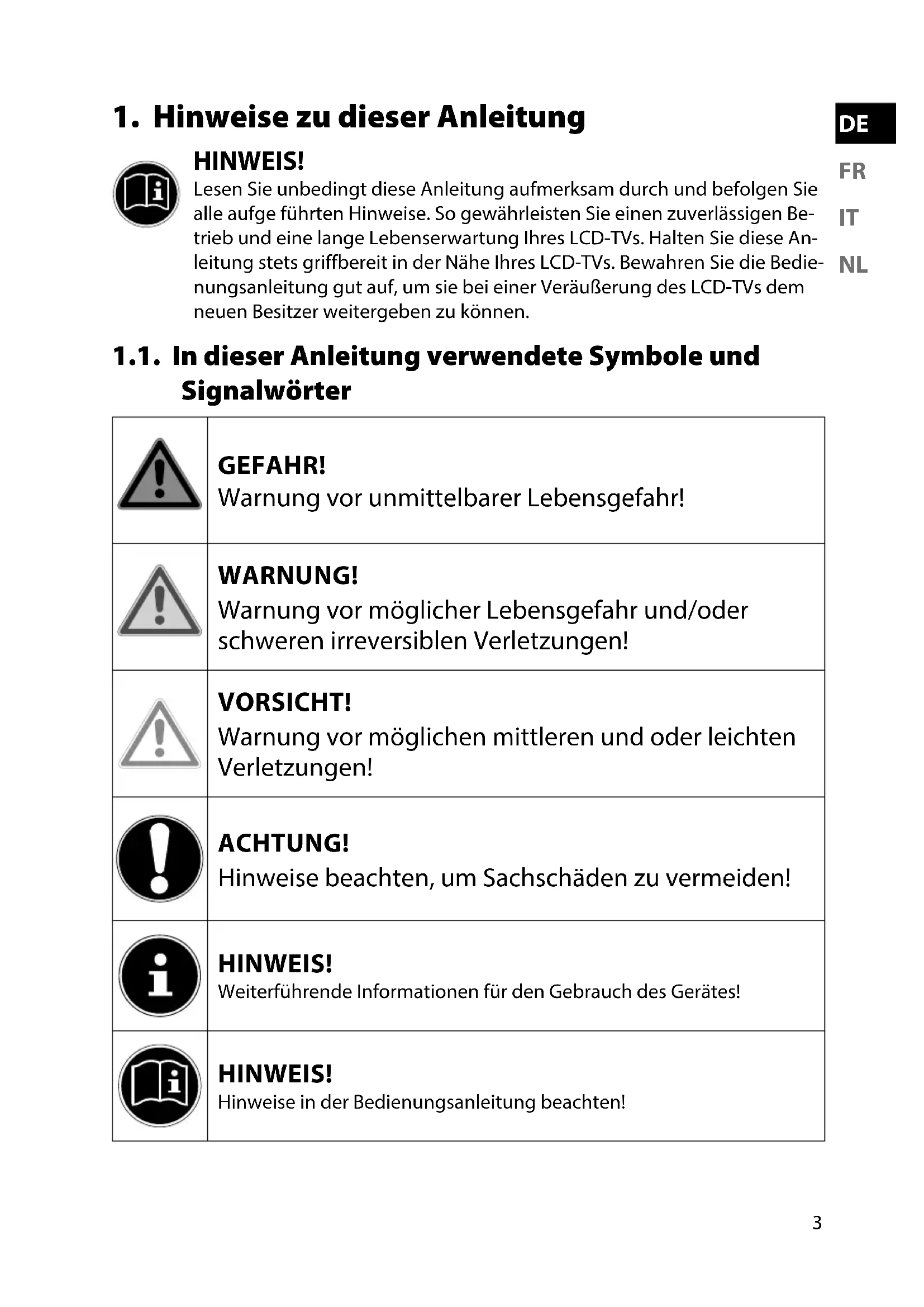

1. Hinweise zu dieser Anleitung

HINWEIS! Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Be- trieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese An- leitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedie- nungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können. 1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Informationen für den Gebrauch des Gerätes! HINWEIS! Hinweise in der Bedienungsanleitung beachten!4 WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch hohe Lautstärke!

Aufzählungspunkt / Information über Ereignisse während der Bedie- nung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. 1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Er- weiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD- Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

• Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt.

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie kei- ne nicht von uns genehmigten oder gelieferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörtei- le.

• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsge- mäß und kann zu Personen- oder Sachschäden führen.

• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.

• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.5

1.3. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

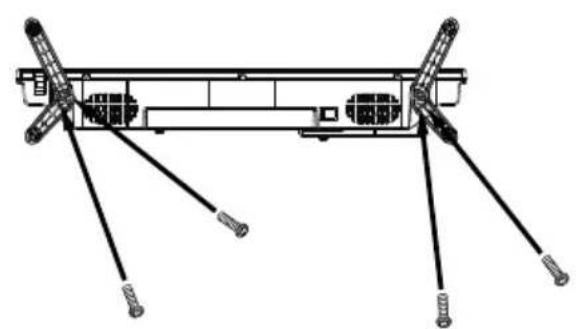

• Standfüße inkl. Schrauben

• Dokumentation GEFAHR! Erstickungsgefahr! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.6

2. Sicherheitshinweise

2.1. Betriebssicherheit − Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultierenden Ge- fahren verstanden haben. − Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. GEFAHR! Erstickungsgefahr! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern. WARNUNG! Stromschlaggefahr! Gefahr eines elektrischen Schlages, Kurzschluss- und Brandgefahr! Öffnen Sie niemals das Gehäuse des LCD-TVs und führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein.7

WARNUNG! Überhitzung! Brandgefahr! Überhitzung kann Beschädigungen des LCD-TVs und Brandgefahr zur Folge haben! Schlitze und Öffnungen des TV-Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht, z. B. mit Zeitungen, Tischdecken, Vorhängen etc., ab. − Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht. − Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten. VORSICHT! Verletzungsgefahr! Bei gebrochenem Display besteht Verletzungsgefahr! Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fachgerechten Entsor- gung an Ihr Service Center. Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden. Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in das Gerät eingedrungen ist − das Gerät nicht ordnungsgemäß funktioniert − das Gerät gestürzt, oder das Gehäuse beschädigt ist − Rauch aus dem Gerät aufsteigt8 2.2. Aufstellungsort − Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Ge- ruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass gel- tende Grenzwerte deutlich unterschritten werden. − Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hin- weise kann zu Störungen oder zur Beschädigung des LCD- TVs führen. − Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten. − Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefä- ße (Vasen oder ähnliches) auf oder in die Nähe des Gerä- tes. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. ACHTUNG! Beschädigungsgefahr! Bei Kerzen und anderen offenen Flammen besteht Ver- letzungsgefahr. Halten Sie Kerzen und andere offene Flammen zu je- der Zeit von diesem Produkt fern, um das Ausbreiten von Feuer zu verhindern. − Achten Sie auf genügend große Abstände in der Schrank- wand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. − Vermeiden Sie Blendwirkungen, Spiegelungen und zu star- ke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.9

− Der optimale Betrachtungsabstand beträgt 3 mal die Bild- schirmdiagonale. GEFAHR! Verletzungsgefahr! Lebensgefahr! TV-Geräte, die nicht stabil aufgestellt werden, können umstürzen und zu ernsthaften Verletzungen oder Tod führen. Viele Verletzungen, speziell bei Kindern, können vermieden werden, indem folgende Vorsichtsmaßnah- men getroffen werden. Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden. − Benutzen Sie nur Möbel, die einen sicheren Gebrauch des TV-Gerätes gewährleisten. − Achten Sie darauf, dass das TV-Gerät nicht über die Kanten des Möbels hinausragt. − Stellen Sie das TV-Gerät nicht auf höhere oder hohe Möbel, wie z. B. Hängeschränke oder Regale, ohne beides, Möbel und TV-Gerät, sicher und stabil zu befestigen. − Legen Sie keine Decken oder Ähnliches unter das TV-Gerät, um einen sicheren Stand zu gewährleisten. − Weisen Sie Kinder auf die Gefahren hin, die durch das Klet- tern auf Möbel bestehen, wenn Sie versuchen das TV-Gerät oder dessen Bedienelemente zu gelangen. Wenn Sie Ihr TV-Gerät einlagern oder umsetzen, beachten Sie ebenfalls die oben genannten Sicherheitshinweise. 2.3. Reparatur − Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal. − Im Falle einer notwendigen Reparatur wenden Sie sich aus- schließlich an unsere autorisierten Servicepartner.10 − Stellen Sie sicher, dass bei Ersatzteilen nur die vom Herstel- ler angegebenen benutzt werden. Die Benutzung von un- passenden Ersatzteilen kann zur Beschädigung des Gerätes führen. 2.4. Umgebungstemperatur − Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden. − Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden. − Wahren Sie mindestens einen Meter Abstand von hoch- frequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstö- rungen zu vermeiden. − Ziehen Sie während eines Unwetters oder wenn das Ge- rät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuch- se. ACHTUNG! Beschädigungsgefahr! Bei großen Temperatur- oder Feuchtigkeitsschwankun- gen kann es durch Kondensation zur Feuchtigkeitsbil- dung innerhalb des LCD-TVs kommen, die einen elekt- rischen Kurzschluss verursachen kann. Warten Sie nach einem Transport des LCD-TVs solan- ge mit der Inbetriebnahme, bis das Gerät die Umge- bungstemperatur angenommen hat.11

2.5. Sicherheit beim Anschließen

2.5.1. Stromversorgung

− Auch im deaktivierten Zustand sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz. GEFAHR! Stromschlaggefahr! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag! Öffnen Sie nicht das Gehäuse des Geräts. Es enthält keine zu wartenden Teile. − Betreiben Sie den LCD-TV nur an geerdeten Steckdosen mit

220 - 240 V ~ 50 Hz. Wenn Sie sich der Stromversorgung am

Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energie- versorger nach. − Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein. − Um die Stromversorgung zu Ihrem Bildschirm zu unterbre- chen, ziehen Sie den Netzstecker aus der Steckdose. − Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Be- schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen. − Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann. − Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.12 2.6. Umgang mit Batterien WARNUNG! Explosionsgefahr! Batterien können brennbare Stoffe enthalten und aus- laufen, sich stark erhitzen, entzünden oder gar explo- dieren. Vermeiden Sie unsachgemäße Behandlung, um Schä- den für Ihr Gerät und Ihre Gesundheit zu vermeiden. Befolgen Sie unbedingt folgende Hinweise: − Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, suchen Sie so- fort einen Arzt auf. − Laden Sie Batterien niemals auf (es sei denn, dies ist aus- drücklich angegeben). − Entladen Sie die Batterien niemals durch hohe Leistungs- abgabe. − Schließen Sie die Batterien niemals kurz. − Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus! − Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Bat- terieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut ge- langen. Sollte dies passieren, spülen Sie die entsprechen- den Stellen mit einer großen Menge klaren Wassers und suchen Sie sofort einen Arzt auf. − Vermeiden Sie starke Stöße und Erschütterungen. − Vertauschen Sie niemals die Polarität. − Achten Sie darauf, dass die Pole Plus (+) und Minus (-) kor- rekt eingesetzt sind, um Kurzschlüsse zu vermeiden. − Vermischen Sie keine neuen und alten Batterien oder Bat- terien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.13

− Entfernen Sie verbrauchte Batterien sofort aus dem Gerät. − Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird. − Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs. − Isolieren Sie die Kontakte der Batterien mit einem Klebestrei- fen, wenn Sie Batterien lagern oder entsorgen wollen. − Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen. 2.7. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU und der Richt- linie 2011/65/EU (RoHS 2). Dieses Gerät erfüllt die grundlegenden Anforderungen und rele- vanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Ver- ordnung 642/2009). HINWEIS! Alle Multimediageräte, die an die entsprechenden An- schlüsse des TV-Gerätes angeschlossen werden, müssen den Anforderungen der Niederspannungsrichtlinie ent- sprechen. 2.8. DVD-Spieler Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausge- rüstet, das das Austreten von gefährlichen Laser- strahlen während des normalen Gebrauchs ver- hindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.14

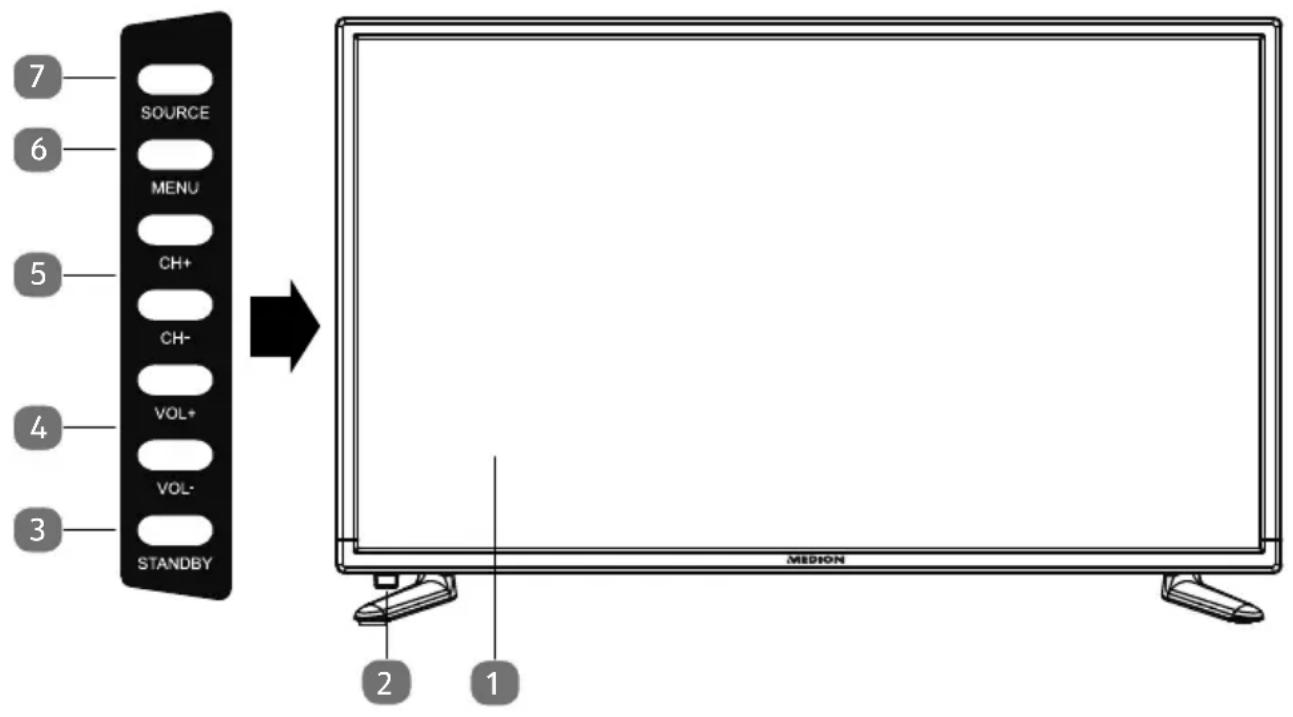

2) Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus be-

findet. Leuchtet grün, wenn das Gerät eingeschaltet ist. Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

3) STANDBY: Standby Taste: das Gerät einschalten oder in den Bereit-

schaftsmodus schalten

4) VOL +/VOL -: die Lautstärke einstellen oder im Menü navigieren

5) CH + /CH -: ein Programm auswählen oder im Menü navigieren

6) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät

7) SOURCE: Eingabequelle wechseln15

3.2. Rückseite Headphone Out

1) COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-

2) MINI YPBPR: YPbPr-Komponenten-Eingang (mittels des mitgelieferten

3) MINI AV: Audio-/Video-Eingang (mittels des mitgelieferten

USB-Anschluss zum Anschluss eines exter- nen Speichermediums für die Medienwiedergabe.

5) HDMI: HDMI-Anschluss für Geräte mit HDMI-Ausgang

8) LNB IN 13V/18VDC 400mA max: Zum Anschluss der Antenne

9) PC AUDIO: Audio-Anschluss zur Tonwiedergabe vom PC

10) SCART: SCART-Buchse (Eingang)

11) VGA: Anschluss zum Anschluss eines PCs

12) HEADPHONE OUT: Zum Anschluss eines Kopfhörers mit 3,5-mm-

14) Befestigungslöcher für eine Wandhalterung16

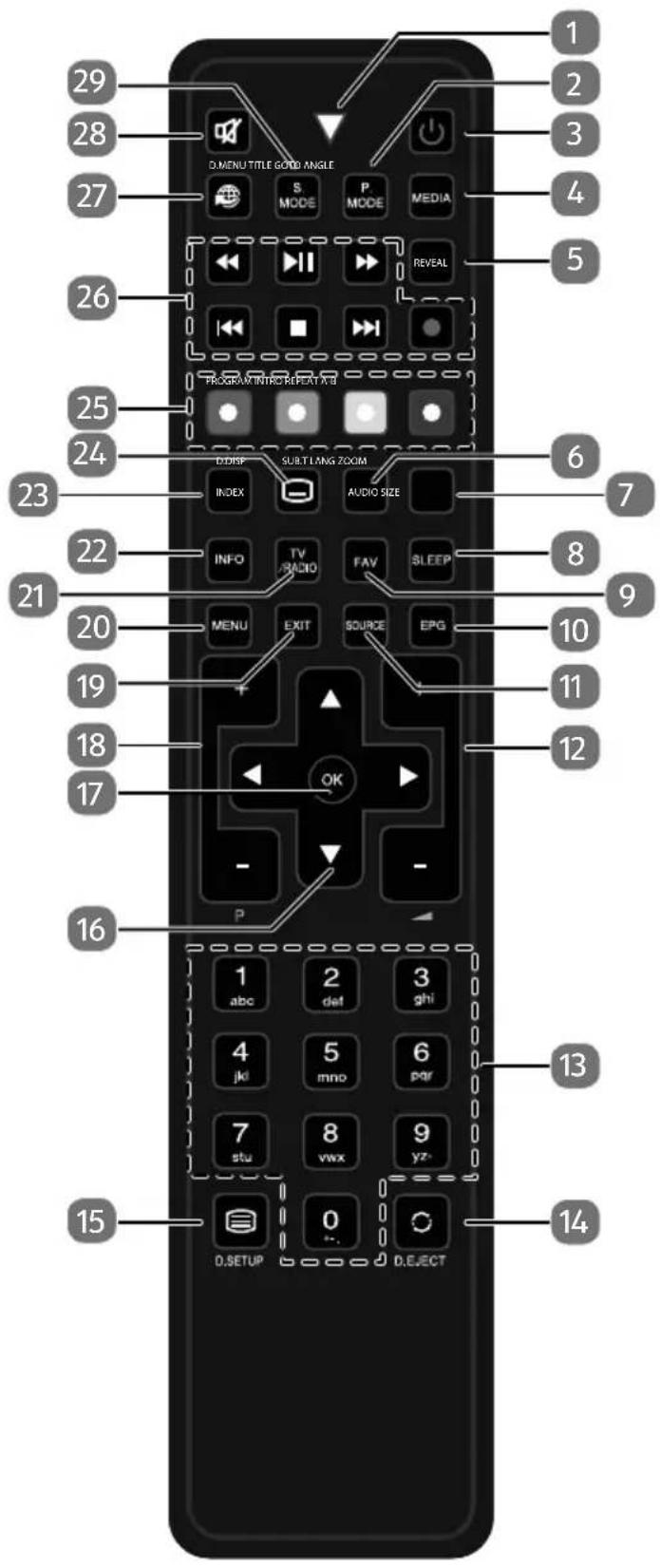

1 Leuchtanzeige zur Bestätigung eines Tastendrucks. 2 P.MODE GOTO Bildmodus auswählen DVD: Zum Anwählen eines gewünschten Abschnitts auf ei- ner DVD

POWER, d. h. LCD-TV ein-/ausschalten (Standby-Modus ein-/ ausschalten). 4 MEDIA ANGLE Medienbrowser öffnen DVD: Kameraposition (Blickwinkel) in der DVD Wiedergabe auswählen 5 REVEAL Videotext: Verborgenen Text anzeigen 6 AUDIO LANG ATV: Tonnorm Stereo / Mono einstellen. DTV/Satellit: Audiosprachen auswählen. DVD: Disk Sprache wählen 7 SIZE ZOOM Bildformat ändern Videotext:1 x Drücken, obere Hälfte vergrößern 2 x Drücken, untere Hälfte vergrößern DVD: Zoomfunktion beim DVD-Player 8 SLEEP Automatische Ausschaltfunktion einstellen 9 FAV Favoritenliste aufrufen. 10 EPG Digitale Zeitschrift für Fernsehprogramme und Radiopro- gramme (senderabhängig) 11 SOURCE Eingangssignal angeschlossener Geräte anwählen 12 Lautstärke erhöhen (+) oder verringern (-). 13 Zifferntasten TV: Programmwahl, Videotext: Seitenwahl

EJECT Vorheriges Fernsehprogramm einstellen DVD: Auswurftaste

D.SETUP Videotext öffnen; 2 x drücken: transparent stellen; 3 x drücken: schließen DVD: das Menü öffnen18 16 Richtungs- tasten

Im Menü nach oben. Videotext: Die nächste Seite auswählen.

Im Menü nach unten. Videotext: Die vorherige Seite auswählen.

Im Menü nach links. Videotext: Unterseite aufrufen.

Im Menü nach rechts. Videotext: Unterseite aufrufen. 17 OK In bestimmten Menüs Auswahl bestätigen. Wird auch zum Öffnen der Senderliste benutzt. 18 P+/- Programmwahltasten 19 EXIT Menü verlassen 20 MENU Menü öffnen und schließen 21 TV/RADIO DTV/Satellit: zwischen TV- und Radiosendern umschalten 22 INFO Zum Anzeigen von Informationen, wie aktuelle Programm- nummer und Bildformat 23 INDEX D.DISP Videotext: Hauptseite aufrufen DVD: zeigt Informationen der eingelegten DVD an, wie z.B. Kapitel, abgespielte Zeit etc.

SUB.T Videotext: Unterseite öffnen DTV/Satellit/Mediabrowser: Untertitelfunktion DVD: Untertitelfunktion beim DVD-Player 25 Farbtasten ROT [PROGRAM] für die Benutzung in bestimmten Menüs DVD: Abspielliste des DVD-Players program- mieren GRÜN [INTRO] für die Benutzung in bestimmten Menüs GELB [REPEAT] für die Benutzung in bestimmten Menüs Medienbrowser: Wiederholung DVD: Wiedergabemodus einstellen BLAU [A-B] für die Benutzung in bestimmten Menüs Medienbrowser: A-B Wiederholung DVD: AB Wiederholung einstellen19

26 Tasten zur Bedienung des Medien- browsers

Vorheriger Titel/vorheriges Kapitel

Nächster Titel/nächstes Kapitel

Keine Funktion 28 Stummschalten 29 S.MODE D.MENU Tonmodus auswählen DVD Menü öffnen und schließen

HINWEIS! Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicher- heitshinweise“. 4.1. Auspacken

• Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.

• Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Ge- rätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.

• In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.

• Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie aus- schließlich dieses, um den Fernseher zu transportieren. GEFAHR! Erstickungsgefahr! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.20 4.2. Montage Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch. 4 x ST3 x 10 4.3. Batterien in die Fernbedienung einlegen Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Legen Sie zwei Batterien vom Typ LR03 / AAA / 1,5V in das Batteriefach der Fern- bedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachbo- den markiert). Schließen Sie das Batteriefach. ACHTUNG! Beschädigungsgefahr! Die Fernbedienung könnte durch auslaufende Batteri- en beschädigt werden, wenn Sie sie längere Zeit nicht benutzen! Nehmen Sie die Batterien aus der Fernbedienung he- raus, wenn das Gerät längere Zeit nicht benutzt wird.21

4.4. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung RF können Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,

• über eine DVB-T/DVB-T2

Anschluss Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den An- tennenanschluss am LCD-TV. An den Anschluss mit der Bezeichnung LNB IN haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen. Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest. HINWEIS! Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters. 4.5. Common Interface Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei ei- nem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ih- rem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Doku- mentation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät: Setzen Sie zunächst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein. Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird. HINWEIS! Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist. Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CAM-Modul oder Fernsehgerät können beschä- digt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschie- ben.

Dieser Service muss in Ihrer Region verfügbar sein22 4.6. Stromversorgung anschließen Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteck- dose 220 - 240 V ~ 50 Hz. 4.7. LCD-TV ein- und ausschalten Das Gerät befindet sich im Standby-Betrieb, sobald sie den Netzstecker mit der Netzsteckdose verbunden haben. Um das Gerät einzuschalten, drücken Sie - an der Fernbedienung: die Standby/Ein-Taste , eine Zifferntaste oder eine der P-/+ Tasten; - am Gerät: die Taste STANDBY. Mit der Standby/Ein-Taste der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht. HINWEIS! Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten au- tomatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung. 4.8. Sendersuche nach dem ersten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ERSTINS- TALLATION geführt. Erstinstallation

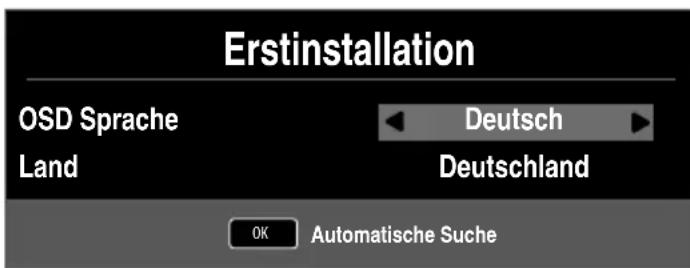

Automatische Suche OSD Sprache Land Deutsch Deutschland Menüpunkt Einstellung OSD-SPRACHE Wählen Sie mit den Richtungstasten die OSD Spra- che aus. LAND Wählen Sie mit den Richtungstasten das Land aus. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK.23

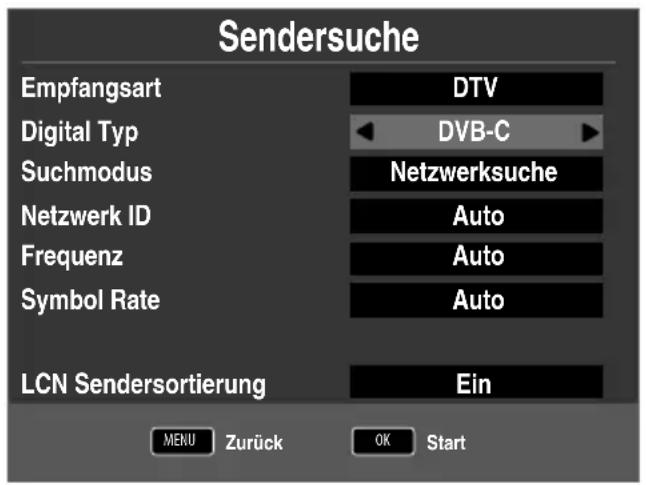

4.8.1. Kabel und Antenne

Start Empfangsart Digital Typ Suchmodus Netzwerk ID Frequenz Symbol Rate LCN Sendersortierung Sendersuche DTV DVB-C Netzwerksuche Auto Auto Auto Ein Menüpunkt Einstellung EMPFANGSART Wählen Sie mit den Richtungstasten die Empfangsart:

• ATV+DTV (Suche nach analogen und digita- len TV Kanälen);

• ATV (Suche nach analogen TV Kanälen);

• DTV (Suche nach digitalen TV Kanälen) DIGITAL TYP Wählen Sie mit den Richtungstasten die Anschluss- art (DVB-T, DVB-C oder SATELLIT). SUCHMODUS Suchmodus einstellen. Belassen Sie diese Einstel- lung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vorneh- men wollen. NETZWERK ID (nur im Modus DVB-C) Netzwerk ID einstellen. Standardeinstellung ist AUTO. FREQUENZ (nur im Modus DVB-C) Frequenz einstellen. Standardeinstellung ist AUTO. Nur aktiv, wenn im Suchmodus der Eintrag NETZWERKSUCHE gewählt ist. SYMBOLRATE (nur im Modus DVB-C) Symbolrate einstellen. LCN SENDERSORTIE- RUNG Logical Channel Numbering: Wählen Sie die Ein- stellung EIN, wenn die Sender anhand einer vor- eingestellten Senderliste sortiert werden sollen (sofern vom Programmanbieter verfügbar) Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin.24

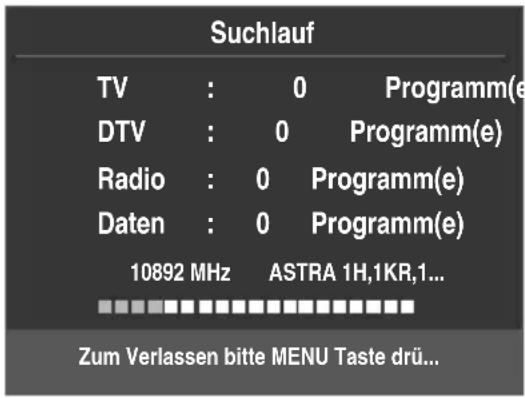

Start Empfangsart Digital Typ Satellit Suchmodus Sender Typ Service Typ Presetliste laden Satellit Konfiguration Sendersuche DTV Satellit 01 ASTRA Netzwerk Frei+Verschlüsselt Alle

Menüpunkt Einstellung EMPFANGSART Im Satellitenmodus können hier keine Einstellun- gen vorgenommen werden. DIGITAL TYP Wählen Sie mit den Richtungstasten die Anschluss- art (DVB-T, DVB-C oder SATELLIT). SATELLIT Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll. SUCHMODUS Suchmodus einstellen. STANDARD: Ein Suchlauf für den gewählten Sa- telliten wird anhand der für diesen Satelliten ge- speicherten Transponderliste durchgeführt. Dies benötigt etwas Zeit. NETZWERKSUCHE: Netzwerksuche aktivie- ren/deaktivieren. BLINDSUCHE: Eine vollständige Suche des ge- wählten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender ge- sucht. Die Blindsuche benötigt die meiste Zeit. SENDER TYP Legen Sie fest, nach welchen Kanälen Sie Su- chen wollen: FREI (freie Kanäle), VER- SCHLÜSSELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (freie und verschlüs- selte Kanäle).25

Menüpunkt Einstellung SERVICE TYP Kanal Type wählen. DTV: Suche nach digitalen TV-Sendern. RADIO: Suche nach digitalen Radiosendern. ALLE: Suche nach digitalen TV- und Radiosen- dern. PRESETLISTE LADEN Die vorinstallierte Senderliste für den Satelliten As- tra 19.2E wird geladen. Dieser Suchmodus benö- tigt die geringste Zeit. Wählen Sie JA aus, um die Senderliste zu laden. Wählen Sie NEIN, um den Sendersuchlauf zu starten. SATELLIT KONFIGURATION Hier können Sie die gleichen Einstellungen vor- nehmen wie im Menü KANAL > SATELLIT KONFIGURATION auf Seite 38. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin. Suchlauf TV : 0 Programm(e) DTV : 0 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 10892 MHz ASTRA 1H,1KR,1... Zum Verlassen bitte MENU Taste drü... Der Reihe nach wird nun nach den unterschiedlichen Sendungstypen gesucht. War- ten Sie das Ende ab. Mit der Taste MENU können Sie die Suche vorzeitig abbre- chen. HINWEIS! Die hier beschriebene Erstinstallation entspricht der Option ERSTINS- TALLATION im Menü OPTIONEN.26

5.1. Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+/– (am Gerät) oder P+/- (an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein. Mit der Taste wählen Sie das zuletzt wiedergegebene Programm. 5.2. Toneinstellungen Mit den Lautstärketasten (an der Fernbedienung) oder VOL +/- (am Gerät) erhöhen oder verringern Sie die Lautstärke. Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Taste Stummschaltung. Mit der Taste AUDIO wählen Sie die verfügbaren Audio Sprachen (Ton Kanä- le) aus. Sofern die aktuelle Sendung den DUAL-Modus unterstützt (z.B. bei zwei- sprachigen Sendungen), können Sie den DUAL- Modus auswählen. Mit der Taste S.MODE wählen Sie zwischen den Tonmodus: STANDARD, MUSIK, FILM, SPORT, PERSÖNLICH. Die Einstellung PERSÖNLICH wird im Menü TON > TON PROFIL definiert. 5.3. Bildeinstellungen Mit der Taste P.MODE wählen Sie zwischen den Bildmodi: DYNAMISCH, STANDARD, MILD, PERSÖNLICH. Die Einstellung PERSÖNLICH wird im Menü BILD > BILDEINSTELLUNG definiert. Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen: AUTOMATISCH (nicht bei ATV verfügbar) Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt. 4:3 Zur unverzerrten Dar- stellung eines Bildes im 4:3-Format. 16:9 Zur unverzerrten Dar- stellung eines Bildes im 16:9-Format.27

ZOOM 1 Das Bild wird in Stufe 1 in alle Richtungen vergrößert dargestellt. ZOOM 2 Das Bild wird in Stufe 2 weiter vergrößert darge- stellt. 1:1 (nur bei Component und HDMI): Das Bild wird Pixelgenau dargestellt. Diese Einstellung der Bildformate können Sie auch im Menü OPTIONEN > BILDFORMAT ändern. HINWEIS! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildfor- mate zur Verfügung stehen. 5.4. Programminformationen anzeigen lassen Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen. Mit den Richtungstasten können Sie durch die Programminformation scrol- len. 5.5. Favoritenlisten öff nen Im Menü KANAL > PROGRAMME BEARBEITEN können Sie einzelne Pro- gramme in eine Favoritenliste aufnehmen. Öffnen Sie das Menü mit der Taste MENU. Wählen Sie im Menüpunkt KANAL den Eintrag PROGRAMME BEAR- BEITEN und bestätigen Sie mit OK. Wählen Sie mit den Richtungstasten den gewünschten Kanal und drücken Sie die Taste FAV, um ihn in die Favoritenliste aufzunehmen. Drücken Sie anschließend die Taste EXIT (oder mehrfach die Taste MENU), um das Menü zu verlassen. Wenn Sie bei laufendem Betrieb nun die Taste FAV drücken, öffnet sich die Fa- voritenliste, in der die zuvor ausgewählten Kanäle angezeigt werden.28 CH+/CH- ZurückSeite Auf / Ab 1/1 Favoritenliste

Wählen Sie mit den Richtungstasten ein Programm aus und öffnen Sie es mit OK. Mit den Tasten P+/P- kann die Favoritenliste in 10er Schritten bewegt wer- den. 5.6. Quelle wählen Mit der Taste SOURCE (an der Fernbedienung oder am Gerät) rufen Sie die Liste der Quellen auf. − SATELLIT: Digitales Satellitensignal − DTV: Digitaler TV-Betrieb (Digitaler Kabelanschluss, DVB-T, DVB-T2) − ATV: Analoger TV-Betrieb (analoger Kabelanschluss) − AV: Audio-/Video-Eingang an der Seite des Gerätes mittels Adapter (AV) − PC: Gerät am PC-Eingang − SCART: Gerät an der SCART-Buchse − COMPONENT: Gerät am YPBPR-Eingang mittels Adapter (YUV) − DVD: integrierter DVD-Player − HDMI: HDMI-Eingang − MEDIA: Mediaplayer Über die Richtungstasten gehen Sie zur gewünschten Quelle. Bestätigen Sie Ihre Wahl mit der Taste OK.29

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausge- strahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehpro- grammen, Aktienkursen, Untertiteln und anderen Themen bietet. 6.1. Die Bedienung des Videotexts Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tas- ten. Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt. Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzei- gen. Drücken Sie die Taste erneut, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund). Drücken Sie die Taste erneut, um wieder in den TV-Modus zu wechseln. 6.2. Seiten anwählen Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms ange- zeigt. Der Videotextzähler sucht solange, bis die gewählte Seitennummer gefun- den ist. Mit den Richtungstasten blättern Sie vor und zurück durch die Videotext- seiten.

Wenn am unteren Bildrand farbige Felder oder Texteinträge eingeblendet sind, kön- nen Sie diese Inhalte durch Drücken der entsprechenden Farbtasten ROT [PRO- GRAM], GRÜN [INTRO], GELB [REPEAT] und BLAU [A-B] direkt anwählen.

Manche Videotextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nach- einander eingeblendet. Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste drücken. Über die Richtungstasten können Sie durch die Untersei- ten blättern.30 6.3. Nützliche Videotext-Eigenschaften

Mit der Taste INDEX wählen Sie die Hauptseite des Videotextes aus.

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL. Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

Diese Funktion zeigt die Videotextinformation in doppelter Größe an. Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern. Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert an- zuzeigen. Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe.31

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt. Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü. Mit den Richtungstasten wählen Sie die Optionen aus einem Menü. Mit der Richtungstaste öffnen Sie ein Untermenü (nicht in jedem Menü vor- handen). Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl. Mit der Taste MENU kommen Sie ins vorige Menü zurück. Mit der Taste EXIT schließen Sie das Menü. Bitte beachten Sie, dass sich das Menü automatisch schließt, wenn keine Taste ge- drückt wird. Folgende Hauptmenüs können Sie wählen

• Menü OPTIONEN HINWEIS! Aufgrund möglicher technischer Änderungen können die hier beschriebe- nen Menüs von denen auf Ihrem Bildschirm abweichen. Je nach gewählter Quelle, stehen nicht alle Menüs zur Verfügung.32 7.1. Menü Kanal Automatische Sendersuche Programme bearbeiten Signalinformation CI-Informationen Satellit Konfiguration KANAL EXIT MENU BewegenZurückVerlassen Auswahl

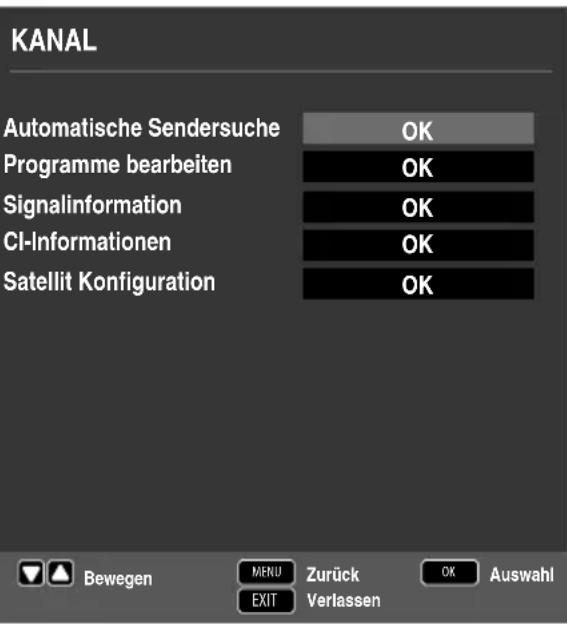

Menüpunkt Einstellung AUTOMATISCHE SUCHE Sollten Sie als Quelle DTV gewählt haben (DVB-T oder DVB-C), stehen folgende Einstellmöglichkeiten zur Verfü- gung: LAND Wählen Sie das gewünschte Land für den Sendersuchlauf. EMP- FANGS- ART Wählen Sie mit den Richtungstasten die Empfangsart:

• ATV+DTV (Suche nach analogen und digitalen TV Kanälen);

• ATV (Suche nach analogen TV Kanä- len);

• DTV (Suche nach digitalen TV Kanä- len) DIGITAL TYP Wählen Sie mit den Richtungstasten die Anschlussart (DVB-T oder DVB-C). SUCH- MODUS (nur im Mo- dus DVB-C) Suchmodus einstellen. Belassen Sie die- se Einstellung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vornehmen wollen. NETZ- WERK ID (nur im Mo- dus DVB-C) Netzwerk ID einstellen. Standardeinstel- lung ist AUTO.33

FRE- QUENZ (nur im Mo- dus DVB-C) Frequenz einstellen. Standardeinstellung ist AUTO. Nur aktiv, wenn im Suchmodus der Ein- trag NETZWERKSUCHE gewählt ist. SYM- BOLRA-

(nur im Mo- dus DVB-C) Symbolrate einstellen. LCN SENDER- SORTIE- RUNG Logical Channel Numbering: Wählen Sie die Einstellung EIN, wenn die Sender an- hand einer voreingestellten Senderliste sortiert werden soll (sofern vom Program- manbieter verfügbar) Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin Sollten Sie als Quelle SATELLIT gewählt haben, stehen folgende Einstellmöglichkeiten zur Verfügung: LAND Wählen Sie das gewünschte Land für den Sendersuchlauf. SATELLIT Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll. SUCH- MODUS Suchmodus einstellen. STANDARD: Ein Suchlauf für den ge- wählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transpon- derliste durchgeführt. Dies benötigt et- was Zeit. NETZWERKSUCHE: Netzwerksuche aktivieren/deaktivieren. BLINDSUCHE: Eine vollständige Su- che des gewählten Satelliten wird durch- geführt. Hierbei werden auch neue Trans- ponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Trans- ponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benö- tigt die meiste Zeit.34 SENDER TYP Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: FREI (freie Kanäle), VERSCHLÜSSELT (verschlüsselte Ka- näle) oder FREI+VERSCHLÜSSELT (freie und verschlüsselte Kanäle). SERVICE TYP Kanal Type wählen. DTV: Suche nach digitalen TV-Sendern. RADIO: Suche nach digitalen Radiosen- dern. ALLE: Suche nach digitalen TV- und Ra- diosendern. PRESET- LISTE LADEN Die vorinstallierte Senderliste für den Sa- telliten Astra 19.2E wird geladen. Dieser Suchmodus benötigt die geringste Zeit. Wählen Sie JA aus, um die Senderliste zu laden. Wählen Sie NEIN, um den Sender- suchlauf zu starten. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin MANUELLE ANALOG SUCHE (nur im ATV- und DTV- Modus) Hier können Sie eine manuelle Programmierung für ein- zelne analoge Sender durchführen. AKTUELLER SENDER Wählen Sie die Programmnummer, für die Sie die Suche durchführen wollen. FARBSYSTEM PAL, SECAM, AUTO. TONSYSTEM BG, I, DK, L. Für Deutschland ist das Ton-System BG eingestellt. FEINABSTIM- MUNG Führen Sie mit die Feinabstim- mung durch SUCHEN Starten Sie mit den Sender- suchlauf35

MANUELLE DVB-T SUCHE (nur bei DVB-T) Hier können Sie eine manuelle Programmierung für ein- zelne Sender im DVB-T Modus durchführen, wenn das eingespeiste Signal über Antenne kommt. Diese Option steht nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde. VHF / UHF Wählen Sie den zu durchsuchen- den Kanal. Drücken Sie OK, um den Suchlauf zu starten. Die Sig- nalqualität wird anhand eines Bal- kens unterhalb dargestellt. DTV Anzahl der gefundenen digitalen TV-Sender wird angezeigt. RADIO Anzahl der gefundenen digitalen Radiosender wird angezeigt. DATEN Anzahl der gefundenen Datenka- näle wird angezeigt. MANUELLE DVB-C SUCHE (nur bei DVB-C) Hier können Sie eine manuelle Programmierung für ein- zelne Sender im DVB-C Modus durchführen, wenn das eingespeiste Signal über Kabel kommt. Diese Option steht nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde. FREQUENZ Suchfrequenz einstellen mit oder den Zifferntasten der Fernbe- dienung

Symbolrate einstellen. QAM TYPE Modulation einstellen. DTV Anzahl der gefundenen digitalen TV-Sender wird angezeigt. RADIO Anzahl der gefundenen digitalen Radiosender wird angezeigt. DATEN Anzahl der gefundenen Datenka- näle wird angezeigt.36 PROGRAMME BEARBEITEN Hier sehen Sie die aktuell gespeicherten Sender. Für je- den Sender können Sie die nachfolgenden Einstellungen vornehmen. LÖSCHEN Wählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste [PROGRAM]. Der mar- kierte Sender wird daraufhin gelöscht. DVB-T/C: Ist die Funktion LCN SENDERSORTIE- RUNG eingeschaltet, werden die Programmnummern beim Senderlöschen mit gelöscht. Um dies zu vermei- den, schalten sie die Funktion unter AUTOMATISCHE SUCHE aus. ÄNDERN (nur bei ATV) Wählen Sie den Sender an, den Sie umbenennen möch- ten, und drücken Sie die grüne Taste [INTRO]. Nun können Sie den ersten Buchstaben ändern: Über die Richtungstasten können Sie im Zeichensatz hoch und runter scrollen. Gehen Sie mit der Richtungstaste auf den nächsten Buchstaben usw. Am Ende drücken Sie noch einmal die grüne Taste [INT- RO], um den Namen zu speichern. BEWEGEN Wählen Sie den Sender an und drücken Sie die gelbe Taste [REPEAT]. Verschieben Sie den Sender mit auf den gewünschten Platz und drücken Sie die gelbe Taste [REPEAT] ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben. SPRINGEN Wählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten P+/- überspringen möchten, und drücken Sie die blaue Taste [A-B]. Der Sender kann weiterhin über die Zifferntasten ange- wählt werden. FAV Um einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die Taste FAV. Die Favoritenlisten rufen Sie über die Tasten der Fernbedie- nung auf.37

SIGNALINFOR- MATION Hier werden die Signalinformationen des eingestellten Senders angezeigt. Diese Option steht Ihnen nur im DTV Modus zur Verfü- gung. CI INFORMATIO- NEN (CI+) Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbie- ter anmelden. Nach der Anmeldung erhalten Sie von Ih- rem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumen- tation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät: Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker. Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein. HINWEIS! Beachten Sie, dass Sie das CI Modul nur einset- zen oder herausnehmen dürfen, wenn das Ge- rät vom Stromnetz getrennt ist. ACHTUNG! Beschädigungsgefahr! CI-Modul oder Fernsehgerät kön- nen beschädigt werden, falls Sie versuchen, das CI-Modul mit Gewalt einzuschieben. Das CI-Modul muss richtig he- rum eingesetzt werden; falsch herum lässt es sich nicht ein- schieben. Verbinden Sie das Fernsehgerät mit der Stromversor- gung, schalten Sie es ein und warten Sie einen Mo- ment, bis die Karte erkannt wird. Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CI INFORMATIONEN ausführen können.38 Menüpunkt Einstellung SATELLIT KONFIGU- RATION (nur DVB-S) SATELLIT Wählen Sie den Satelliten aus, für den Sie die Ein- stellungen ändern oder den Suchlauf durchfüh- ren möchten. BEARBEITEN Drücken Sie die grüne Taste, um den angewähl- ten Satelliten zu bearbeiten. SATEL- LITEN NAME Mit Hilfe der eingeblendeten Tas- tatur können Sie den Namen des Satelliten ändern. Wählen Sie mit den Pfeiltasten die gewünschten Zeichen und bestätigen Sie diese mit der Taste OK. Speichern Sie den neuen Namen mit der blau- en Taste. LÄNGEN- GRAD RICH- TUNG Mit den Richtungstasten wählen Sie die Orbit Position WEST oder EAST. LÄNGEN- GRAD WINKEL Mit den Zahlentasten geben Sie die Gradzahl ein. BAND Wählen Sie das gewünschte Fre- quenzband KU oder C. NEU Drücken Sie die gelbe Taste, um einen neuen Sa- telliten anzulegen. Die Einstellmöglichkeiten sind hier die selben, wie unter BEARBEITEN. SUCHE Drücken Sie die blaue Taste, um Einstellungen für den Suchlauf vorzunehmen. LÖSCHEN Wählen Sie den zu löschenden Satelliten aus der Liste aus und drücken Sie die rote Taste. Bestäti- gen Sie die Abfrage mit JA.39

Menüpunkt Einstellung SUCHMO- DUS Suchmodus einstellen. STANDARD: Ein Suchlauf für den gewählten Satelliten wird an- hand der für diesen Satelliten ge- speicherten Transponderliste durchgeführt. Dies benötigt et- was Zeit. NETZWERKSUCHE: Netz- werksuche aktivieren/deaktivie- ren. BLINDSUCHE: Eine vollständi- ge Suche des gewählten Satelliten wird durchgeführt. Hierbei wer- den auch neue Transponder be- rücksichtigt, die nicht in der Trans- ponderliste enthalten sind. Bei der Blindsuche werden zwei Such- durchläufe durchgeführt. Im ers- ten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benötigt die meiste Zeit.. SENDER TYP Legen Sie fest, nach welchen Ka- nälen Sie Suchen wollen: FREI (freie Kanäle), VERSCHLÜS- SELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (freie und verschlüsselte Kanäle). SERVICE TYP Kanal Type wählen. DTV: Suche nach digitalen TV- Sendern. RADIO: Suche nach digitalen Ra- diosendern. ALLE: Suche nach digitalen TV- und Radiosendern. Drücken Sie die Taste OK, nachdem Sie alle Ein- stellungen vorgenommen haben. Der Suchlauf über den gewählten Satelliten wird nun gestartet.40 Menüpunkt Einstellung TRANS- PONDER Wechseln Sie mit der Pfeiltaste EPG in die Spal- te TRANSPONDER und wählen Sie mit den Pfeiltasten den Transponder aus, über den der Suchlauf gestartet werden soll. Drücken Sie nun die Taste OK, um den betreffenden Trans- ponder mit einem roten Haken zu markieren. NEU Drücken Sie die gelbe Taste, um einen neuen Transponder hinzuzufügen. Geben Sie die gefor- derten Werte ein und bestätigen mit OK bzw. drücken EXIT, um abzubrechen. FRE- QUENZ Geben Sie über die Zahlentasten die Frequenz ein.

(KS/S) Geben Sie über die Zahlentasten die Symbolrate ein. POLARI- TÄT Wählen Sie mit die Polarisati- onsebene. LÖSCHEN Wählen Sie den zu löschenden Transponder wie oben beschrieben aus der Liste aus und drücken Sie die rote Taste. Bestätigen Sie die Abfrage mit JA. BEARBEITEN Die Einstellmöglichkeiten entsprechen denen von NEU. SUCHE Die Einstellmöglichkeiten entsprechen denen von SUCHE unter Satellit. LNB TYP Geben Sie hier die Oszilatorfrequenz zu Ihrem LNB-Typ aus. Als Standard ist 09750/10600 ausgewählt. Folgende UNICABLE SETTINGS können hier vorgenommen werden.

CHAN- NEL Hier können Sie die IF Frequenz ein- stellen CENTRE FREQ Hier können Sie die Center Frequenz einstellen SAT PO- SITION Hier können Sie die Satellitenpositi- on einstellen41

Menüpunkt Einstellung LNB VER- SORGUNG Stellen Sie hier die LNB-Spannung ein. 22KHZ Stellen Sie hier ggf. den Tone ein, Standard ist AUTO. TONE- BURST Wenn Ihre Satelliten-Anlage ein Tonburst benö- tigt, können Sie hier BURST A oder B einstel- len. DISEQC 1.0/1.1 Wenn Sie eine Satelliten-Antenne mit mehreren LNBs bzw. einem Di-SEqC-Schalter angeschlossen haben, stellen Sie das gewünschte LNB hier ein. MOTOR Wenn Ihre Satelliten- Antenne eine Motorsteue- rung hat, wählen Sie mit die gewünschte Di- SEqC-Version aus. Drücken Sie OK, um die An- tennenposition zu definieren. Um die Suche zu starten drücken Sie die blaue Taste (SUCHE) und bestätigen Sie mit OK.42 7.2. Menü Bild BILD EXIT MENU BewegenZurückVerlassen Auswahl Bildeinstellung Kontrast Helligkeit Farbe Farbton Schärfe Farbtemperatur Rauschunterdrückung HDMI Mode Normal Mittel Auto Standard

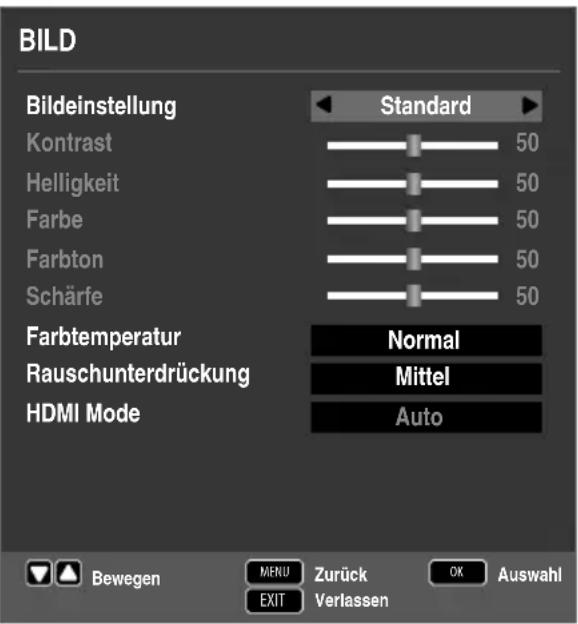

Menüpunkt Einstellung BILDEIN- STELLUNG Bildmodus wählen: STANDARD, DYNAMISCH, MILD, PERSÖNLICH. Diese Funktion entspricht der Taste P.MODE. Bei der Einstellung PERSÖNLICH können Sie KONTRAST, HELLIGKEIT, FARBE, FARBTON und SCHÄRFE selbst einstellen. Bei den anderen Einstellungen sind diese Pa- rameter fest definiert. KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 100). HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 100). FARBE Farbe verringern bzw. erhöhen (Skala 0 - 100). FARBTON Farbton Einstellungen nur bei NTSC-Empfang verfügbar SCHÄRFE Schärfe verringern bzw. erhöhen (Skala 0 - 100). FARBTEM- PERATUR Farbtemperatur wählen: KALT, NORMAL und WARM. RAUSCH- UNTERDRÜ- CKUNG Mit dieser Funktion können Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wäh- len Sie zwischen AUS, NIEDRIG, MITTEL, HOCH und STANDARD. HDMI MODE AUTO: Automatische Anpassung des Bildformat an das Ein- gangssignal VIDEO: Format für die Wiedergabe von Videos (Overscan) PC: Format für die Wiedergabe von PC Signalen (1:1 Darstel- lung).43

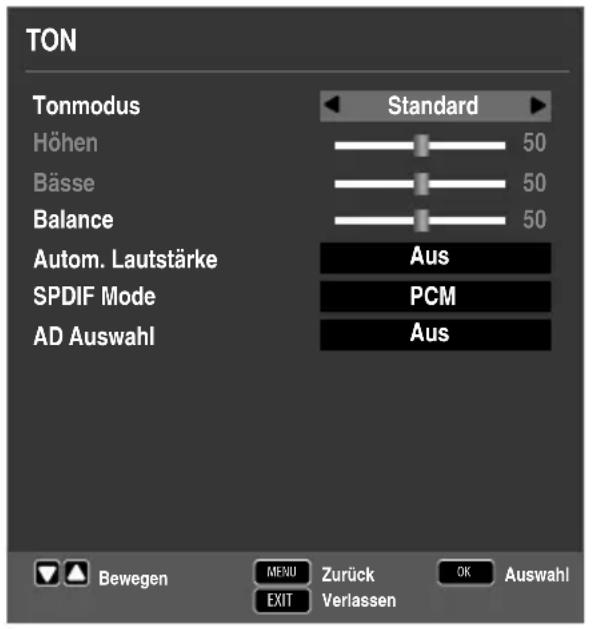

7.3. Menü Ton TON EXIT MENU BewegenZurückVerlassen Auswahl Tonmodus Höhen Bässe Balance Autom. Lautstärke SPDIF Mode AD Auswahl Aus PCM Aus Standard

Menüpunkt Einstellung TONMODUS Audiomodus wählen: STANDARD, FILM, MUSIK, BE- NUTZER. Diese Funktion entspricht der Taste SOUND. HÖHEN Tiefe Frequenzen verringern bzw. erhöhen (Skala 0 - 100). BÄSSE Hohe Frequenzen verringern bzw. erhöhen (Skala 0 - 100). BALANCE Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher ein. AUTOM. LAUTSTÄRKE Die Funktion AVL (Automatic Volume Limiting) gleicht die unterschiedlichen Lautstärken der verschiedenen Sendun- gen aus. Stellen Sie auf AUS, so hören Sie die Originallaut- stärken. Stellen Sie auf EIN, so hören Sie eine gleichmäßige Lautstärke. SPDIF MODE SPDIF Modus einstellen. AD AUSWAHL Erzählermodus aktiveren/deaktivieren, sowie Lautstärke ein- stellen. Verfügbar nur im DTV-Modus. Unterstützung abhän- gig von der Sendung.44 7.4. Menü Zeit ZEIT EXIT MENU BewegenZurückVerlassen Auswahl Uhr Zeitzone Einschlaf-Timer Autom. Abschaltung OSD Zeit 21/Jan 10:11 GMT+1 Aus

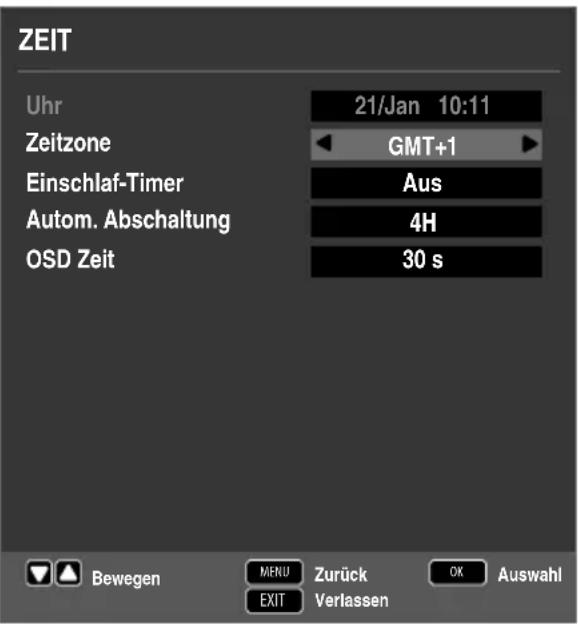

30 s Menüpunkt Einstellung UHR Anzeige der Uhrzeit. Einstellung nicht möglich. Diese Option steht nur im DTV Modus zur Verfügung. ZEITZONE Hierüber können Sie die Zeitzone einstellen. Diese Option steht nur im DTV Modus zur Verfügung. EINSCHLAF-TI- MER Wählen Sie eine Zeit, nach der sich das Gerät selbstän- dig ausschaltet. Wählen Sie AUS, um die Funktion zu beenden. AUTOM. ABSCHALTUNG Stellen Sie hier die Zeit ein, wonach sich der LCD-TV au- tomatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vor- gegeben Zeit stattgefunden hat. Dies ist eine Funktion die dem Umweltschutz dient. OSD ZEIT Hier können Sie die Zeit einstellen, nach der das OSD- Menü sich automatisch schließt45

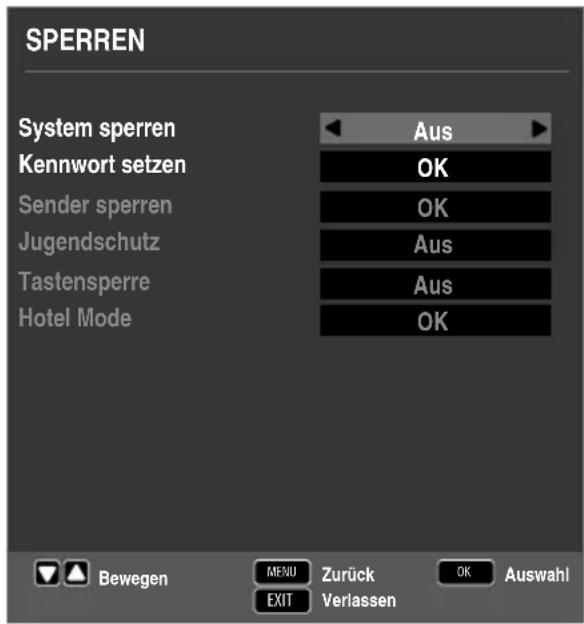

7.5. Menü Sperren System sperren Kennwort setzen Sender sperren Jugendschutz Tastensperre Hotel Mode SPERREN EXIT MENU BewegenZurückVerlassen Auswahl Aus

Menüpunkt Einstellung SYSTEM SPER- REN Hierüber schalten Sie die Einstellungen SENDER

SPERREN, JUGENDSCHUTZ, TASTENSPER-

RE und HOTEL MODE frei. Geben Sie dafür das Pass- wort ein. Im Auslieferungszustand: 0000. KENNWORT SETZEN Es öffnet sich ein Feld zur Eingabe der Passwörter. ALTES PASSWORT EINGEBEN Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Ausliefe- rungszustand: 0000. NEUES PASSWORT EINGEBEN Geben Sie ein neues vierstelliges Pass- wort ein. NEUES PASSWORT WIEDER- HOLEN Geben Sie das neue Passwort noch mal ein. Das neue Passwort wird gespei- chert HINWEIS! Notieren Sie sich das neue Passwort. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt. Sollten Sie das Passwort vergessen haben, be- nutzen Sie das Master-Passwort „4711“. SENDER SPER- REN Legen Sie hier fest welche Sender gesperrt werden soll46 JUGENDSCHUTZ Hier können Sie das Alter wählen. Diese Option steht nur im DTV Modus zur Verfügung. TASTENSPERRE Hierüber schalten Sie die Tastensperre für die Bedienele- mente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedienung bedient werden. HOTEL MODE Im Hotelmodus können sie verschiedene Einstellungen vornehmen, um die Nutzung und Bedienung des Gerä- tes zu begrenzen. 7.6. Menü Optionen OPTIONEN EXIT MENU BewegenZurückVerlassen Auswahl OSD Sprache Videotext Zeichensatz Audiosprachen Untertitelsprache Gehörlosenhilfe Bildformat Blauer Bildschirm Erstinstallation Werkseinstellungen Software Update (USB) Deutsch West Deutsch Deutsch Aus Automatisch Aus

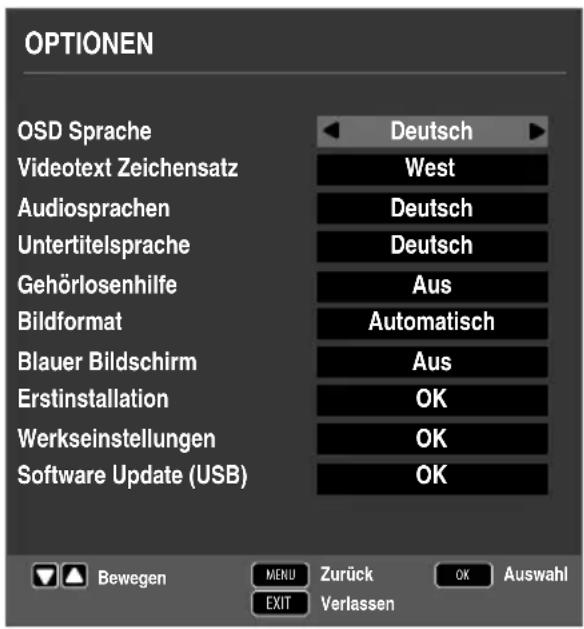

Menüpunkt Einstellung OSD-SPRACHE Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich un- mittelbar um. VIDEOTEXT ZEICHENSATZ Wählen Sie hier den Videotext Zeichensatz: WEST, EAST, RUSSIAN, ARABISCH oder FARSI. AUDIOSPRA- CHEN Wird die aktuelle Sendung in mehreren Sprachen ausge- strahlt, so können Sie hier ihre bevorzugte Sprache ein- stellen. Diese wird entsprechend wiedergegeben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen. UNTERTITEL- SPRACHE Wird die aktuelle Sendung mit mehreren Untertitelspra- chen ausgestrahlt, so können Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiederge- geben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.47

Menüpunkt Einstellung GEHÖRLOSEN- HILFE Wenn der Sender spezielle Audiosignale für Hörgeschä- digte überträgt, können Sie die Einstellung auf EIN stel- len, um diese Signale zu empfangen. Diese Option steht nur im DTV Modus zur Verfügung. BILDFORMAT Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE BLAUER BILD- SCHIRM Wenn das LCD-TV kein Signal empfängt, erscheint statt des „Schnee“ oder des schwarzen Bildes ein blauer Hinter- grund. ERSTINSTALLA- TION Hier können Sie das Menü zur Erstinstallation aufrufen. WERKSEINSTEL- LUNGEN Hier können Sie das Gerät auf die Werkseinstellung zu- rücksetzen. SOFTWARE UPDATE (USB) Hier können Sie nach der neuesten Software für den Fern- seher suchen und diese aktualisieren. Das Update dauert einige Minuten. Unterbrechen Sie den Update-Vorgang nicht, um irreparable Schäden am Gerät zu vermeiden.

Drücken Sie während des TV-Betriebs die Taste OK, um die SENDERLISTE auf- zurufen. Folgende Optionen stehen Ihnen hier zur Verfügung: Taste Eintrag Funktion

Mit diesen Tasten können Sie sich abwärts/aufwärts in der Sender- liste bewegen. Drücken Sie die Taste OK, um auf den aktuell ge- wählten Sender umzuschalten. Gelbe Taste [REPEAT] (nur wenn ALLE Sen- der ange- zeigt wer- den) FINDEN Diese Option ermöglicht eine Sendersuche über ein Tastenfeld. Geben Sie den Namen des gesuch- ten Senders ein, indem Sie mit den Pfeiltasten die gewünschten Zeichen anwählen und jeweils mit der Taste OK bestätigen. Sobald Sie ein Zeichen eingeben, werden automatisch alle Sender ange- zeigt, die mit diesem Zeichen beginnen. Wählen Sie im Anschluss den Eintrag OK und bestätigen Sie mit der Taste OK. Das Gerät schaltet nun auf den ersten Sender der gefundenen Auswahl.48 Grüne Taste [INTRO] (nur wenn ALLE Sen- der ange- zeigt wer- den (nur bei Satellit ver- fügbar)) SORTIE- REN Mit dieser Option können Sie die Sortierung der Senderliste festlegen: BY DEFAULT: Die Sender werden nach den Standard-Vorgaben sortiert. SORTIEREN NACH FREQUENZ: Die Sender werden nach der Frequenz sortiert. SORTIEREN NACH SERVICE...: Die Sender werden nache dem Namen sortiert. SORTIEREN NACH SATELLITEN...: Die Sender werden nach dem Satellitennamen sortiert. SORTIEREN NACH VERSCHL...: Verschlüs- selte und freie Sender werden getrennt voneinan- der sortiert. CH+/ CH- SEITE AUF / AB Mit diesen Tasten können Sie sich in 10er Schrit- ten durch die einzelnen Seiten der Senderliste be- wegen.

WÄHLEN Bei DTV und Satellit verfügbar − ALLE: alle Sender werden aufgeführt; − DTV: nur die digitalen TV-Sender werden aufgeführt; − RADIO: nur die Radiosender werden auf- geführt. − DATEN: nur die Daten werden aufgeführt. − HD: nur die HD-Sender werden aufgeführt. − FREI: nur die frei verfügbaren Sender wer- den aufgeführt; − VERSCHLÜSSELTES PROGRAMM: nur die verschlüsselten Sender werden auf- geführt; − Satellitenanwahl: Es werden alle Sender aufgeführt, die vom gewählten Satelliten gesendet werden.49

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Fotos, Mu- sik, Videos oder Text wiedergeben. Welche Formate unterstützt werden, erfahren Sie in den Technischen Daten am Ende dieser Anleitung. Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit die- sem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen kön- nen. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. ACHTUNG! Beschädigungsgefahr! Schnelles und mehrmaliges An- und Abstecken von USB- Geräten ist gefährlich und kann zu physische Schäden am USB-Gerät und besonders am LCD-TV führen. Sie sollten insbesondere nicht mehrmals schnell hin- tereinander das USB-Gerät ein- und wieder abste- cken. 8.1. Zugriff auf den Media Player Schließen Sie den USB-Datenträger am seitlichen USB-Anschluss des Gerätes an. Drücken Sie die Taste SOURCE (an der Fernbedienung oder am Gerät) und wählen Sie mit die Quelle MEDIA. Bestätigen Sie mit OK. Drücken Sie alternativ die Taste MEDIA an der Fernbedienung, um den Media Player zu öffnen. 8.2. Hauptmenü des Media Players Nachdem Sie wie oben beschrieben über USB auf den Media Player zugegriffen ha- ben, gelangen Sie in das Hauptmenü. Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung: − FOTO - zur Wiedergabe von Fotodateien − MUSIK - zur Wiedergaben vom Musikdateien − FILM - zur Wiedergabe vom Videodateien − TEXT - zur Wiedergabe von Textdateien Wählen Sie mit das entsprechende Menü und bestätigen mit OK. Wählen Sie nun die Quelle, von dem Sie die Dateien abspielen möchten (z. B. USB-Stick oder eine Festplatte).50 Im Menü der jeweiligen Medien FOTO, MUSIK, FILM, TEXT können Sie mit der roten Taste ein Objekt löschen. Um den Media Player zu verlassen, drücken Sie die Taste SOURCE (an der Fern- bedienung oder am Gerät) und wählen Sie eine andere Quelle, oder drücken Sie EXIT um zur zuvor genutzten Quelle zurück zukehren. 8.3. Fotos anzeigen Wenn Sie FOTO aus dem Hauptmenü wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Foto aus, um es anzuzeigen. Drücken Sie OK, um das Foto anzuzeigen. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − PLAY/PAUSE: Starten/Unterbrechen Sie die Diashow aller Fotos. − VORHERIGES/NÄCHSTES: Voriges/nächstes Bild anzeigen. − STOP: Wiedergabe der Diashow stoppen. − REPEAT ALL: Stellen Sie eine Wiederholung der Diashow ein − MUSIK: Hintergrundmusik ein-/ausschalten − PLAYLISTE: Zeigt die Wiedergabeliste der Bilder an − INFO.: Zeigt Informationen zum angezeigten Bild an − ROTATE / : Dreht das gewählte Bild um 90 Grad gegen/im Uhrzeiger- sinn − ZOOM IN/OUT: Vergrößert/verkleinert das angezeigte Bild − BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung ver- größert, können Sie mit den Richtungstasten die nicht sichtbaren Bereiche anwählen. Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren51

8.4. Musik wiedergeben Wenn Sie MUSIK aus dem Hauptmenü wählen, werden die verfügbaren Musikda- teien gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Musikstück aus, um es wiederzuge- ben. Drücken Sie OK, um das Stück zu starten. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Musikstücks − FB/FF: Schneller Rücklauf/Vorlauf − VORHERIGES/NÄCHSTES: Voriges/nächstes Musikstück wiedergeben − STOP: Wiedergabe des Musikstücks stoppen − REPEAT ALL: Stellen Sie eine Wiederholung der Titel ein − STUMM: Stummschalten der Wiedergabe − PLAYLISTE: Zeigt die Wiedergabeliste der Musiktitel an − INFO.: Zeigt Informationen zum angezeigten Titel an − GEHE ZU: Titel zu einem bestimmten Zeitpunkt starten Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.52 8.5. Videos wiedergeben Wenn Sie FILM aus dem Hauptmenü wählen, werden die verfügbaren Videodatei- en gefiltert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit das gewünschte Video aus, um es wiederzugeben. Drü- cken Sie OK, um das Video zu starten. Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK. − PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Videos. − FB/FF: Schneller Rücklauf/Vorlauf − VORHERIGES/NÄCHSTES: Voriges/nächstes Video anzeigen − STOP: Wiedergabe des Videos stoppen − CHARSET: Textformat für Untertitel einstellen − REPEAT ALL: Stellen Sie eine Wiederholung der Videos ein. − SETZE A: Wiederholt ein Video innerhalb eines bestimmten Abschnittes − PLAYLISTE: Zeigt die Wiedergabeliste der Videos an − INFO.: Zeigt Informationen zur angezeigten Videodatei an − ZEITLUPE: Zeitlupendarstellung − SCHRITT VOR: Schrittweise Wiedergabe − GEHE ZU: Video zu einem bestimmten Zeitpunkt starten − ZOOM IN/OUT: Vergrößert/verkleinert das angezeigte Bild − BILDFORMAT: Bildformat ändern − BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung ver- größert, können Sie mit den Richtungstasten die nicht sichtbaren Bereiche anwählen. Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren. 8.6. Text wiedergeben Wenn Sie TEXT aus dem Hauptmenü wählen, werden die verfügbaren Dateien ge- filtert und am Bildschirm dargestellt. Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit zunächst den Ordner und öffnen Sie ihn mit OK. Wählen Sie mit den gewünschten Text aus, um ihn darzustellen. Drü- cken Sie OK, um den Text darzustellen. Mit den Tasten können Sie im Dokument vor- und zurückblättern. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.53

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Drücken Sie die Taste EPG, um den Programmführer zu öffnen. Wählen Sie mit einen Sender aus. Wählen Sie mit einen Tag aus. Blättern Sie mit bzw. durch die Sendungen. HINWEIS! Die angezeigten Programminformationen werden von den Sendeanstal- ten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs. Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER: Taste Eintrag Funktion Grüne Taste [INTRO] ERINNERN Nimmt die ausgewählte Sendung in den Zeit- plan auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um. Eine Erinnerung der aktuellen Sendung ist nicht möglich. Wählen Sie hier zwischen einer einmaligen (A), einer täglichen (D) oder einer wöchentlichen (W) Erinnerung. Bei der Einstel- lung wird zum programmierten Zeitpunkt eine Erinnerung eingeblendet, ohne dass auto- matisch umgeschaltet wird. Gelbe Taste [REPEAT] LETZTER TAG Das Programm des vorherigen Tages wird auf- gerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt. Blaue Taste [A-B] NÄCHSTER TAG Das Programm des nächsten Tages wird aufge- rufen.

BEWEGEN Mit den Richtungstasten bewegen Sie sich in- nerhalb des Programmführers. INFO DETAILS Zeigt eine detaillierte Beschreibung der mar- kierten Sendung (falls verfügbar). Drücken Sie die Taste noch einmal, um die Be- schreibung auszublenden.

Bestätigen Sie die Auswahl oder die Einstel- lung.54

Über den DVD-Modus wird der integrierte DVD-Player angesteuert. 10.1. Vom TV- zum DVD-Modus wechseln Mit der Taste SOURCE (an der Fernbedienung oder am Gerät) rufen Sie die Auswahlliste der Quellen auf. Über die Richtungstasten gehen Sie zu DVD. Bestätigen Sie Ihre Wahl mit der Taste OK. Wenn Sie zum TV-Modus zurückkehren wollen, wiederholen Sie diesen Vorgang und wählen statt DVD die Option ATV, DTV oder SATELLIT, je nach einge- speistem Antennensignal. 10.2. DVD einlegen HINWEIS! Der integrierte DVD-Player unterstützt nur Medien mit einem Durchmes- ser von 12 cm. Stecken Sie keine Medien mit einem kleineren oder größe- ren Durchmesser in den DVD-Schacht, um eine Beschädigung zu vermei- den. Die DVD muss mit der bedruckten Seite nach hinten (Rückseite des LCD- TVs) gerichtet sein. Damit Sie eine DVD in den DVD-Schacht einlegen können, muss das LCD-TV in den DVD-Modus eingestellt werden. Legen Sie die DVD mit der bedruckten Seite nach hinten in den DVD-Schacht. Ist das Gerät auf den DVD-Modus eingestellt, wird die DVD automatisch erkannt und eingezogen. Auf dem Bildschirm erscheint die Anzeige LADEN gefolgt von LESEN. Im Normalfall wird die Wiedergabe automatisch gestartet. HINWEIS! In einigen Fällen kann es erforderlich sein, die Wiedergabe manuell zu starten. Drücken Sie dazu die Taste . 10.3. Tastenfunktionen

10.3.1. Spezielle Bildschirmmeldung

Wenn Sie eine Funktion wählen, die auf dem eingelegten Medium nicht rea- lisiert oder die im aktuellen Modus nicht aufrufbar ist, erscheint das neben- stehend abgebildete Nicht-gültig-Zeichen auf dem Bildschirm. Das Zeichen verschwindet nach wenigen Sekunden.55

Drücken Sie die Taste , um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie die Taste erneut.

Drücken Sie einmal, um die Wiedergabe zu stoppen. In diesem Modus kön- nen Sie die Wiedergabe an derselben Stelle mit fortsetzen. Drücken Sie ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

Drücken Sie während der Wiedergabe die Taste oder , um zurück- oder vor- zuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel). HINWEIS! Bitte beachten Sie, dass bei vielen DVDs die Titel/Kapitel vor Start des ei- gentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

Drücken Sie während der Wiedergabe die Taste oder , um den Schnelllauf vorwärts oder rückwärts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2x > 4x > 8x > 16x > 32x. Bei nochmaligem Tastendruck oder mit kehren Sie zur normalen Abspielgeschwindigkeit zurück.

10.3.6. GOTO (Direktsuche)

Mit der Taste GOTO können Sie ein Kapitel, einen Titel oder eine Zeit direkt an- steuern. Mit jedem Tastendruck verändern Sie die Auswahl. Die Wiedergabe beginnt an der gewählten Stelle. Sie können einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher GOTO zu drücken. Die Wiedergabe beginnt direkt an der gewählten Stelle.

GOTO einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Ti- tels ein. GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein. GOTO dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapi- tels im Format H:MM:SS ein.56

10.3.8. Audio-CD/VCD

GOTO einmal drücken: DISK-SUCHE – Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein. GOTO zweimal drücken: TRACKSUCHE – Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein. GOTO dreimal drücken: TRACKAUSWAHL – Geben Sie die Nummer des gewünschten Tracks ein. Sie können die Nummer des Titels auch direkt, ohne die Taste GOTO, einge- ben.

GOTO einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf. „0“ oder „00“ voranstellen). Sie können die Nummer des Titels auch direkt, ohne die Taste GOTO, einge- ben. GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

GOTO einmal drücken: Geben Sie den gewünschten Titel ein. GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels ein.

10.3.11. D.DISP (Zeitanzeige)

Mit der Taste D.DISP können Sie sich während der Wiedergabe durch wiederhol- tes Drücken nacheinander die abgelaufene und verbleibende Zeit anzeigen lassen. Mit jedem Tastendruck erhalten Sie eine entsprechende Bildschirmmeldung: DVD: ABSPIELZEIT: TITEL > RESTZEIT: TITEL > ABSPIELZEIT: KA-

PITEL > RESTZEIT: KAPITEL > ANZEIGE AUS

CD/VCD/Xvid: RESTZEIT: AKTUELLER TITEL > ABSPIELZEIT:

AKTUELLER TITEL > ABSPIELZEIT: GESAMT > RESTZEIT: GE-

SAMT MP3/WMA: Zeigt Wiedergabestatus und Lautstärkepegel an.

10.3.12. REPEAT (Wiederholung)

Drücken Sie während der Wiedergabe die gelbe Taste [REPEAT]. Auf dem Bild- schirm erscheint das Wiederholungssymbol und, mit jedem Tastendruck, der zu wie- derholende Abschnitt (der Eintrag verschwindet nach ein paar Sekunden):

10.3.13. PROGRAM (Abspielreihenfolge)

Die Programmier-Funktion ermöglicht Ihnen, bis zu 20 Kapitel (DVD) oder Titel (Au- dio) in einer selbst-definierten Reihenfolge abzuspielen. Bei MP3-Medien ist keine Programmierung möglich. So programmieren Sie die Reihenfolge: Drücken Sie die rote Taste PROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplätzen. Im Tabellenkopf steht die Anzahl der Titel. Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel (TT) für Programmplatz 01 ein. Einstelligen Ziffern stellen Sie bitte eine 0 voraus. Bei DVDs geben Sie jetzt ebenso das gewünschte Kapitel (CH) ein. Der Cursor springt auf Programmplatz 02. Geben Sie nach Wunsch weitere Programmplätze genauso ein. Liste starten Sobald der erste Programmplatz eingeben ist, erscheint am unteren Menürand der Eintrag Starten. Bewegen Sie den Cursor mit den Pfeiltasten auf den Eintrag Start und drücken Sie OK. Die programmierte Liste startet. Mit der roten Taste PROGRAM können Sie die Liste wieder aufrufen. Drücken Sie während der Wiedergabe zweimal STOP, um die Liste zu lö- schen.

10.3.14. A-B ( A-B Wiederholung)

Mit der A-B Wiederholung können Sie Anfang und Ende einer gewünschten Szene definieren und wiederholen: Drücken Sie die blaue Taste A-B zur Festlegung des Startpunktes A zur Wieder- holung eines bestimmten Abschnitts. Auf dem Bildschirm wird „ A” ange- zeigt Drücken Sie erneut die blaue Taste A-B zur Festlegung des Endpunktes B. Auf dem Bildschirm wird „ AB” angezeigt. Der Abschnitt zwischen den Punkten A und B wird nun in einer Schleife wiederholt. Drücken Sie die A-B-Taste ein drittes Mal, um die AB-Wiederholungsfunktion ist deaktiviert.58

10.3.15. LANG (Audio-Einstellung (Sprache))

Drücken Sie LANG wiederholt, um eine andere auf der DVD vorhandene Au- dioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Spra- che auszuwählen. Die Umstellung erfolgt unmittelbar und braucht nicht bestä- tigt zu werden. HINWEIS! Beachten Sie, dass diese Funktion auf einigen DVDs nicht realisiert ist.

10.3.16. DVD-Menüs aufrufen

Mit den Tasten TITLE und D.MENU rufen Sie die auf der DVD abgelegten Me- nüs auf. In der Regel ruft die Taste D.MENU das Hauptmenü auf und die Taste TITLE das Titelmenü. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menüs an. Be- stätigen Sie jede Auswahl mit OK. HINWEIS! Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei wel- chem Aufruf erscheinen. 10.4. Navigieren auf MP3- und JPEG-Datenträgern Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammengefasst sein. Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein. Auf dem Bild- schirm erscheint ein Menü mit der obersten Ordnerstruktur. Sofern der Datenträger Ordner enthält, werden sie untereinander aufgeführt. Ein MP3-Titel wird mit einem MP3-Symbol angezeigt. Die Fläche des aktiven Ordners oder der aktiven Datei erscheint orange unter- legt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner. Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigen Sie mit OK. Ggf. öffnen sich weitere Unterordner. In diesem Fall können Sie mit der linken Pfeiltaste oder über den obersten Menüpunkt zum übergeordneten Menü zu- rückgehen. Um einen Titel zu hören bzw. ein Bild zu sehen, wählen Sie ihn/es aus und bestä- tigen Sie mit (PLAY) oder OK.59

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menüs eine Bildvorschau. Wählen Sie ein Bild aus und bestätigen Sie mit OK, um es sich groß anzeigen zu lassen. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nach- einander angezeigt („Dia-Show“). Wenn Sie während der Wiedergabe die Pfeiltasten drücken, drehen Sie das Bild. Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden können. 10.5. SETUP-Menü im DVD-Betrieb Drücken Sie während des DVD-Betriebs die Taste D.SETUP. Auf dem Bild- schirm erscheint die Hauptseite des SETUP-Menüs. Folgende Menüs sind im DVD-Betrieb aktiv: ALLGEMEINE EINSTELLUNGEN AUDIO EINSTELLUNGEN DOLBY DIGITAL-EINSTELLUNGEN BENUTZEREINSTELLUNGEN

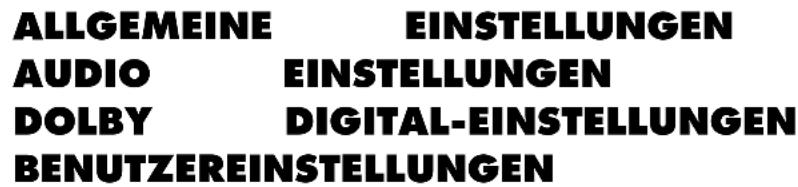

10.5.1. Navigieren in den Menüs

Wählen Sie mit zwischen den Menüs. Das aktive Menü ist orange unter- legt. Mit wählen Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt. Um eine Einstellung zu ändern, gehen Sie mit auf die rechte Seite und wählen mit einen anderen Punkt. Bestätigen Sie mit OK. Mit kommen Sie zur übergeordneten Menü-Auswahl. Mit D.SETUP können Sie das Setup-Menü an jeder Stelle verlassen.

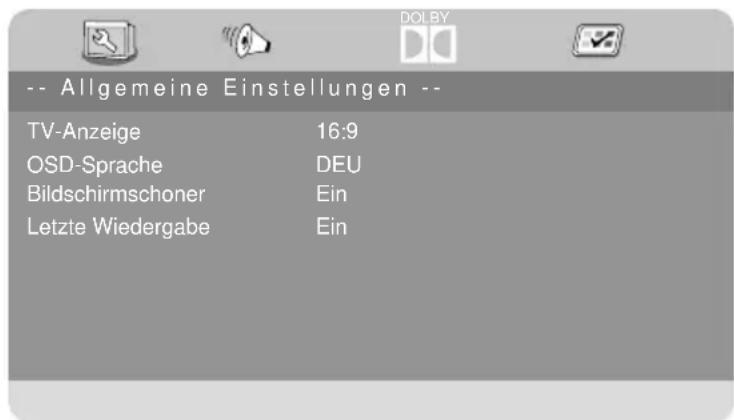

10.5.2. Menü: Allgemeine Einstellungen

TV-Anzeige Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehge- räts ein. 4:3 PAN SCAN: Auswahl für Fernsehgeräte mit 4:3-Format. Das Pan ScanFormat stellt 16:9-Film- formate in voller Höhe dar, seit- liche Bildanteile werden abge- schnitten. 4:3 LETTER BOX: Auswahl für Fernsehgeräte mit 4:3-Format. Das Letterbox-Format verkleinert das 16:9-Film- format auf Bildschirmbreite. 16:9: Auswahl für Fernsehgeräte im 16:9-Format. -- Allgemeine Einstellungen -- TV-Anzeige OSD-Sprache Bildschirmschoner Letzte Wiedergabe 16:9 DEU Ein Ein DOLBY60 OSD-Sprache Hier stellen Sie die Sprache des OSD („On-Screen-Display“) ein, das heißt die Spra- che für die Menüs des Geräts. Bei der Auswahl einer Sprache stellt sich das Menü unmittelbar um. Bildschirmschoner Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe). Letzte Wiedergabe Mit dieser Funktion merkt sich der DVD-Player die Stelle der zuletzt eingelegten DVD, an der sie gestoppt wurde. Wenn Sie die gleiche DVD erneut in das Gerät ein- legen, wird die Wiedergabe von der letzten Position fortgesetzt. Die letzte Position auf der DVD bleibt auch erhalten, wenn Sie das Gerät ausschalten.

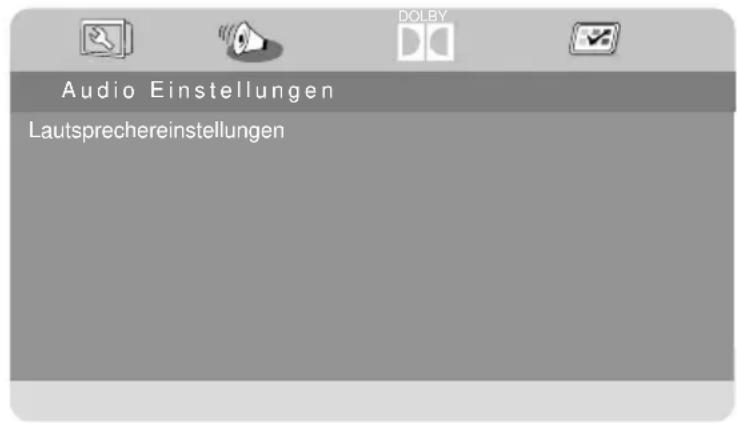

10.5.3. Menü: Audio Einstellungen

Wählen Sie den Menüpunkt LAUTSPRECHEREINSTEL- LUNGEN um den Tonmodus einzustellen. Downmix Falls Sie den analogen Ausgang benutzen, können Sie in diesem Menü hierfür Einstellungen vor- nehmen. LT/RT: Wählen Sie diese Einstel- lung, wenn Sie einen Surround- Ton ausgeben wollen. STEREO: Es wird ein Stereoton ausgegeben. Wählen Sie diese Einstellung, wenn der Klang nur über zwei Lautsprecher ausgegeben wird.

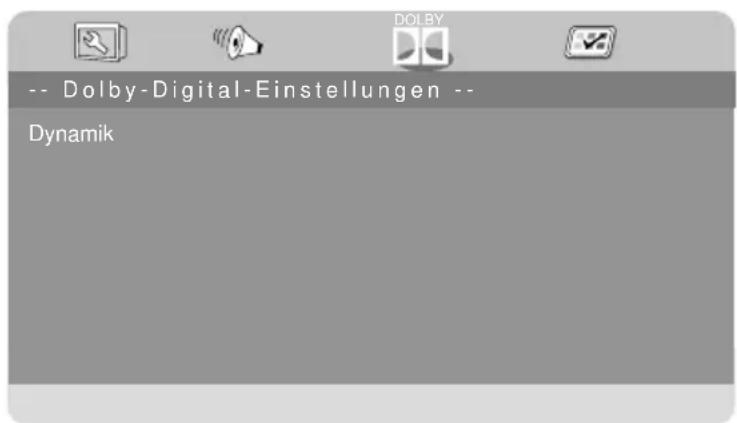

10.5.4. Menü: Dolby Digital-Einstellung

Dynamik Das Dolby-Digital-Tonformat un- terstützt eine Dynamik-Einstel- lung, mit der Sie den Lautstärke- Unterschied zwischen leisen und lauten Passagen in einer Skala von AUS bis VOLL in neun Schritten einstellen können. AUS: Der Ton bleibt unverän- dert, d. h. laute Passagen und Bäs- se werden laut, leise Passagen lei- se wiedergegeben („Kino-Sound“). Die Einstellung ist nur geeignet, wenn niemand gestört werden kann. Lautsprechereinstellungen DOLBY Audio Einstellungen -- Dolby-Digital-Einstellungen -- Dynamik DOLBY61

VOLL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden re- duziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachts angebracht. Um die Einstellung zu ändern, gehen Sie mit in die Skala auf der rechten Seite und wählen mit oder den gewünschten Wert aus. Bestätigen Sie mit OK.

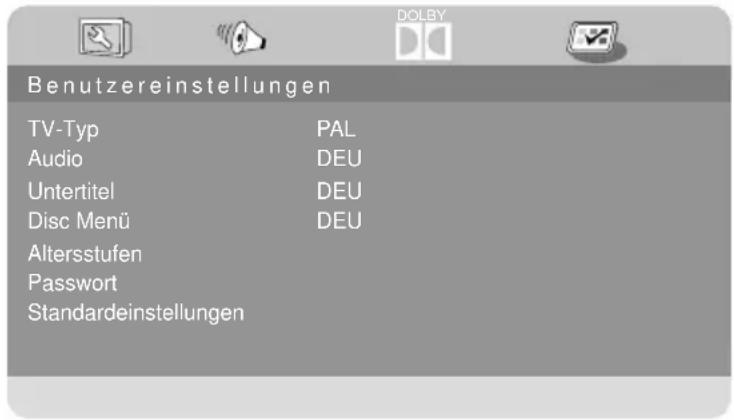

10.5.5. Menü: Benutzereinstellungen

TV-Typ Wählen Sie hier den Farbstandard Ihres Fernsehgeräts: PAL: in vielen europäischen Län- dern übliches Farbformat. MULTI: automatische Einstel- lung des Formates. NTSC: in Nordamerika übliches Farbformat. Audio Hier wird die Standardsprachspur der DVD voreingestellt, sofern die DVD über mehrere Sprachspuren verfügt. Untertitel Hier können Sie die Standardsprache für die auf der DVD abgelegten Untertitel vor- einstellen, sofern die DVD über Untertitel verfügt. Disc Menü Hier wählen Sie die Sprache der auf der DVD abgelegten Menüs aus, sofern auf der Disc vorhanden. Altersstufen Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle). Einige DVDs und CDs sind mit Verschlüsselungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten: 1 KINDERSICHER: auch für kleine Kinder geeignet; 2 G: für alle Altersgruppen; 3 PG: empfohlen ab 6 mit elterlicher Aufsicht; 4 PG13: empfohlen ab 12; 5 PGR: empfohlen ab 16 mit elterlicher Aufsicht; 6 R: nicht frei unter 16; 7 NC17: nicht frei unter 18; 8 ERWACHSENE: nur für Erwachsene. Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (ERWACHSENE) ko- diert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Mel- dung und es muss das Passwort eingegeben werden. Es können auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedenen Freigabeklassen kodiert sein. Benutzereinstellungen TV-Typ Audio Untertitel Disc Menü Altersstufen PAL DEU DEU DEU Passwort Standardeinstellungen DOLBY62 Passwort Hier können Sie das Passwort für die Freischaltung und Änderung der Freigabeklas- se ändern bzw. einrichten. Bestätigen Sie den Eintrag ÄNDERN mit OK. ALTES PASSWORT: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Passwort ein. Es besteht aus genau vier Ziffern. Wurde noch kein Passwort eingerichtet, gilt das werkseitige Passwort 1234. Wenn Sie das richtige Passwort eingegeben haben, wird das nächste Feld für die Eingabe aktiviert. NEUES PASSWORT: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das nächste Feld. BESTÄTIGEN: Geben Sie die vierstellige Zahl noch einmal ein. Drücken Sie OK, um das neue Passwort zu bestätigen. Sollten Sie das neue Passwort vergessen haben, geben Sie das Master-Passwort 8888 ein. Standardeinstellungen Bestätigen Sie ZURÜCKSETZEN zweimal mit OK, um das Gerät auf die Werkseinstellungen zurückzusetzen. HINWEIS! Bitte beachten Sie, dass ein geändertes Passwort nicht zurückgesetzt wird!63

Fehler Maßnahme Es erscheint kein Bild und es ist kein Ton zu hören.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdo- se angeschlossen ist.

• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast und Helligkeit korrekt einge- stellt sind.

• Überprüfen Sie, ob alle externen Geräte korrekt ange- schlossen sind.

• Überprüfen Sie, ob die richtige AV-Quelle angewählt ist. Es ist kein Ton zu hören.

• Vergewissern Sie sich, dass die Lautstärke nicht auf Mini- mum steht.

• Vergewissern Sie sich, dass die Stummschaltung nicht ak- tiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestrichenen Lautspre- chersymbol.

• Prüfen Sie, ob ein Kopfhörer angeschlossen ist.

• Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt. Es gibt kein Bild oder keinen Ton. Es sind aber Ge- räusche zu hören.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von Kontrast und Hel- ligkeit. Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist.

• Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü BILD. Es erscheint ein Doppel- oder Dreifachbild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.

• Es gibt möglicherweise von Bergen oder Gebäuden re- flektierte Wellen. Das Bild ist ge- punktet.

• Es liegen möglicherweise Interferenzen von Autos, Zü- gen, Leitungen, Neonleuchten, etc. vor.

• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel wei- ter auseinander.64 Fehler Maßnahme Es erscheinen Streifen am Bild- schirm oder die Farben verblas- sen.

• Liegt eine Interferenz von einem anderen Gerät vor?

• Übertragungsantennen von Radiostationen oder Anten- nen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.

• Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verur- sacht. Die Bedienknöpfe am Gerät funktio- nieren nicht

• Eventuell ist die Kindersicherung aktiviert. Die Fernbedie- nung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.

• Vergewissern Sie sich, dass das Sensorfenster nicht star- ker Lichteinstrahlung ausgesetzt ist. TV-Gerät schaltet sich aus

• Prüfen Sie, ob unter ZEIT die automatische TV Abschal- tung aktiviert ist (s. Seite 44). Die Disk läuft nicht an, obwohl (PLAY) ge- drückt ist, oder stoppt sofort wie- der.

• Ist die Disk mit der beschrifteten Seite nach hinten einge- legt?

• Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine an- dere Disk einlegen. Falls die Disk verschmutzt ist, wischen Sie sie mit einem weichen, trockenen Tuch von der Mitte zum Rand vorsichtig ab.

• DVD: Hat die DVD den richtigen Regionalcode (2)?

• Es hat sich Kondenswasser gebildet; geben Sie dem Gerät ein bis zwei Stunden Zeit zum Trocknen. 11.1. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht beho- ben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?

• Welche Meldungen erscheinen auf dem Bildschirm?

• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

• Falls Sie einen PC an das Gerät angeschlossen haben: − Wie sieht Ihre Rechnerkonfiguration aus? − Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.65

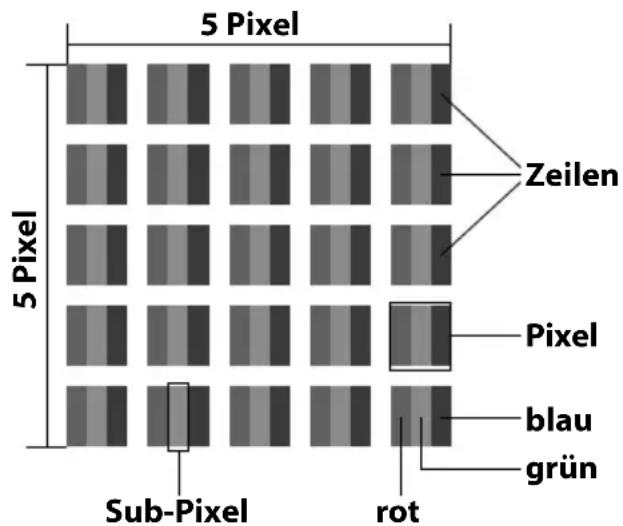

11.2. Pixelfehler bei LCD-TVs Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Aus- fällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auf- lösung von 1920 x 1080 Pixel, wel- che sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kom- men insgesamt ca. 6,2 Mio. An- steuerelemente zum Einsatz. Auf- grund dieser sehr hohen Anzahl von Transistoren und des damit ver- bundenen äußerst komplexen Fer- tigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteue- rung von Pixel bzw. einzelnen Sub-Pixel kommen. Pixelfehler- klasse Fehlertyp 1 ständig leucht- ender Pixel Fehlertyp 2 ständig schwar- zer Pixel Fehlertyp 3 defekter Subpixel leuchtend schwarz

n*=1,5 Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Dis- plays umgerechnet werden. Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklas- se). 5 Pixel Zeilen Sub-Pixel Pixel blau grün rot 5 Pixel66 11.3. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: WARNUNG! Stromschlaggefahr! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag! Öffnen Sie nicht das Gehäuse des Geräts. Es enthält keine zu wartenden Teile.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.

• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden.

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.

• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.

• Um Schäden am Gerät zu vermeiden, darf keinesfalls Wasser ins Geräteinnere gelangen.

• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strah- lung aus.

• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie aus- schließlich dieses, um den LCD-TV zu transportieren. WARNUNG! Stromschlaggefahr! Bei Berührung von in dem Gerät befindlichen Teilen be- steht Stromschlaggefahr. Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel!67

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entspre- chend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät ent- haltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähe- re Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kom- munale Verwaltung. Batterien Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.68

13. Technische Daten

LCD-TV Gerätebezeichnung P12304 (MD 21431) Bildschirmgröße 59,9 cm (23,6“) LCD; 16:9-Display Leistungsaufnahme: max. 36 Watt Leistungsaufnahme Standby < 0,50 W Ausgangsleistung Lautsprecher 2 x 3 W RMS Physikalische Auflösung 1920 x 1080 TV-System Pal B/G, D/K, I; Secam L,L´ Programmplätze 199 (ATV), 6.000 (DTV) Kanäle VHF (Band I/III) UHF (BAND U) HYPERBAND KABEL-TV (S1-S20) / (S21-S41) DVB-T / DVB-T2 HD (H.265) DVB-C DVB-S2 Anschlüsse Antennenanschluss (analog TV, DVB-T oder DVB-C) Satellitenanschluss 1 x USB Anschluss Common Interface (CI+) Slot Video 1 x HDMI In mit HDCP-Entschlüsselung 1 x SCART 1 x VGA (15 Pin D-Sub) AV In (Adapter 3,5 mm Klinke auf Cinch) YPbPr In (YUV) (Adapter 3,5 mm Klinke auf Cinch)69

Audio Stereo Audio In für AV, YPbPr (YUV) (Adapter 3,5 mm Klinke auf Cinch) PC Audio In (3,5 mm Klinke) Kopfhörerausgang (3,5 mm Klinke) Digital Audio Out (SPDIF) (koaxial) Laufwerke / Speichermedien Laufwerke USB, Common Interface, Disk Unterstützte Formate über USB

Foto: BMP, JPG, JPEG, PNG Musik: MP3, FLAC, OGG Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP Text: TXT Kapazitätsgrößen USB max. 1 TB Unterstützte Formate über DVD

Foto: JPG Musik: MP3, WMA Film: MPEG 1/2/4, Xvid, AVI Text: TXT Kompatible Diskformate CD, HDCD, DVD Video, DVD+R/RW, DVD-R/RW, CD-R/RW, Audio-CD Laserleistung DVD-Spieler Laser Klasse 1 HINWEIS! Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahmeverfah- ren und Kopierschutzverfahren, sowie unterschiedliche CD-R- und CD- RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -ver- zögerungen kommen. Dies ist kein Defekt des Geräts. Fernbedienung Übertragungsart Infrarot LED-Klasse 1 Batterientyp 2 x 1,5V AAA

Aufgrund der Vielzahl unterschiedlicher Codecs, kann die Wiedergabe aller Formate nicht gewähr- leistet werden.70 Abmessungen / Umgebungstemperaturen Zulässige Umgebungstempe- ratur +5 °C - +35 °C Zulässige relative Luftfeuchtig- keit 20 % - 85 % Abmessungen ohne Füße (B x H x T) ca. 551 x 334 x 90 mm Abmessungen mit Füßen (B x H x T) ca. 551 x 352 x 154 mm Gewicht ohne Füße ca. 2,9 kg Gewicht mit Füßen ca. 3,0 kg Wandmontage Vesa Standard, Lochabstand 100 x 200 mm

Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäu- se eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Iso- lierung bilden.

Wandhalterung nicht im Lieferumfang enthalten. Achten Sie bei der Montage darauf, dass Schrau- ben der Größe M3 verwendet werden. Die Länge der Schraube ergibt sich aus der Dicke der Wand- halterung zuzüglich 10 mm.71

13.1. Produktdatenblatt Gemäß Verordnung 1062/2010 Leistungsaufnahme Standby: 0,46 W Leistungsaufnahme im Aus-Zustand: --- Physikalische Auflösung: 1920 x 108072

Copyright © 2016 Stand: 21. Dezember 2016, 3:53 nachm. Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten. Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung. Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.73

Hinweise zur Konformität ........................ 13

• via analoge kabel/analoge huisantenne,

13. Technische gegevens
