BEDIENUNGSANLEITUNG Akoya S17402 (MD 63000) MEDION

19.4.1. Systeemherstel starten

De wifi-/Bluetooth-verbindingen werken nicht.

De touchpad werkt nicht.

26. Technische gegevens

Allgemeen
Type systeem S17402
Geointegreerde randapparaten 2 stereoluidsprekers
Afmetingen (b x d x h in cm) ca. 39,9 x 26,6 x 2,6
Gewicht ca. 2,2 kg (incl. accu)
Geinstalleerd werkgeheugen 4 GB
Geheugentype DDR4 RAM
SSD 512 GB
Processor Intel Pentium Gold 5405U, 2,3GHz, 2 kernen
Back-up-batterij CR2032 (3 V)
Max. geluidsniveau max. 50 dB (A)
Beeldschemtype	ca. 43,9 cm (17,3")
Native beeldschermresolutie	full HD1920 x 1080 pixels

Systeemherstel starten

Technische gegevens 45

Aansluitingen 46

Accu 46

Beeldscherm 45

1. Informationen zu dieser Bedienungsanleitung 3

1.1. Zeichenerklarung 3
1.2. Bestimmungsgemäß Gebrauch

DE

2. EU-Konformitätsinformation

3. Informationen zu Markenzeichen 6

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieren
4.2. Betriebssicherheit 8
4.3. Niemals selbst reparieren 9
4.4. Aufstellungsord 10
4.5. Umgebungsbedingungen 11
4.6. Stromversorgung 1
4.7.Hinweisezum Akku 13
4.8. Verkabelung 13
4.9. Hinweise zum Touchpad
4.10. Hinweise zum Display. 15
4.11. Datenscherung 15
4.12. Ergonomie 16

5. Lieferumfang 18

6. Auspacken 18

7. Ansichten und Beschreibung der Bedienelemente 19

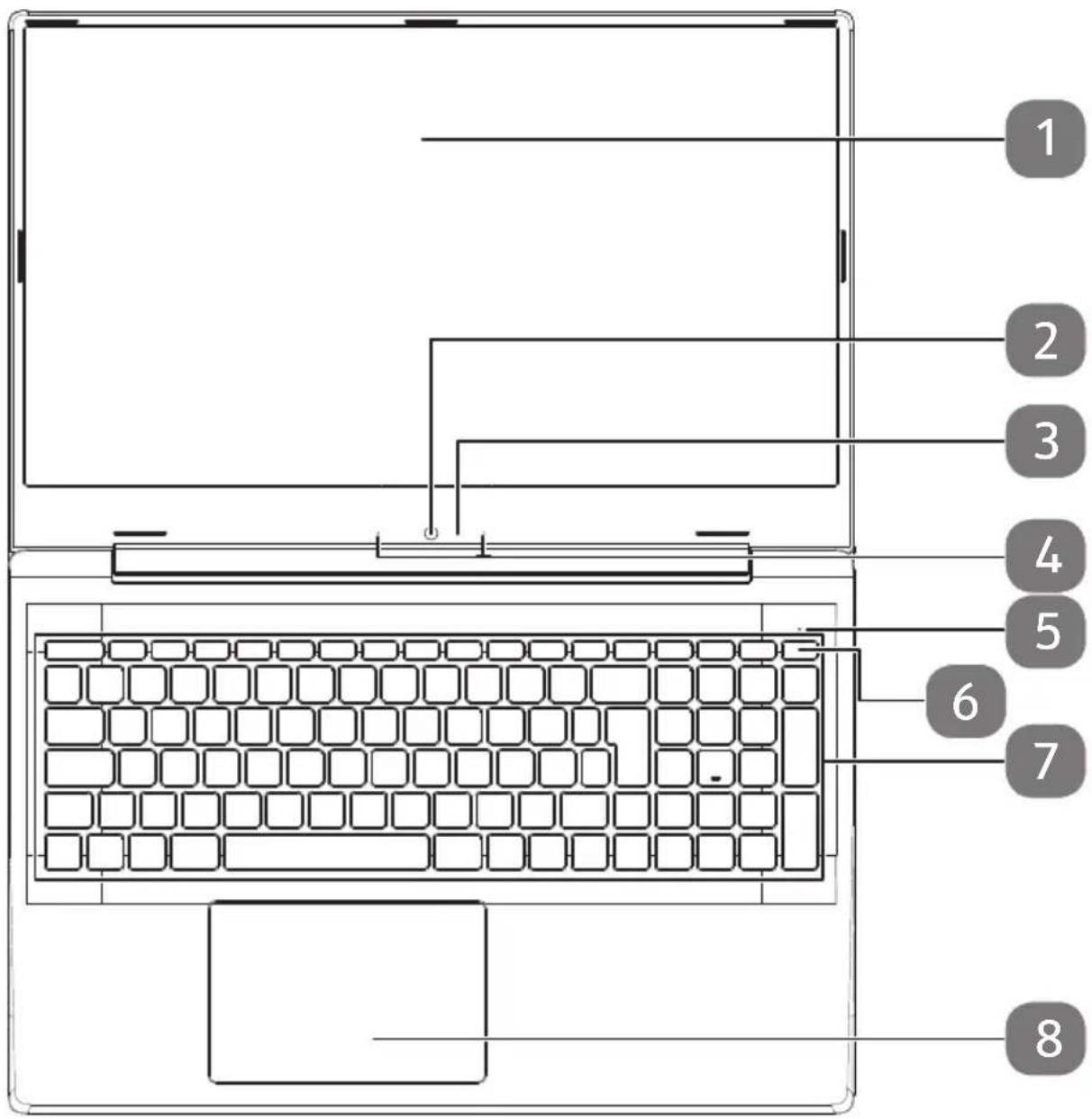

7.1. Offenes Notebook 19

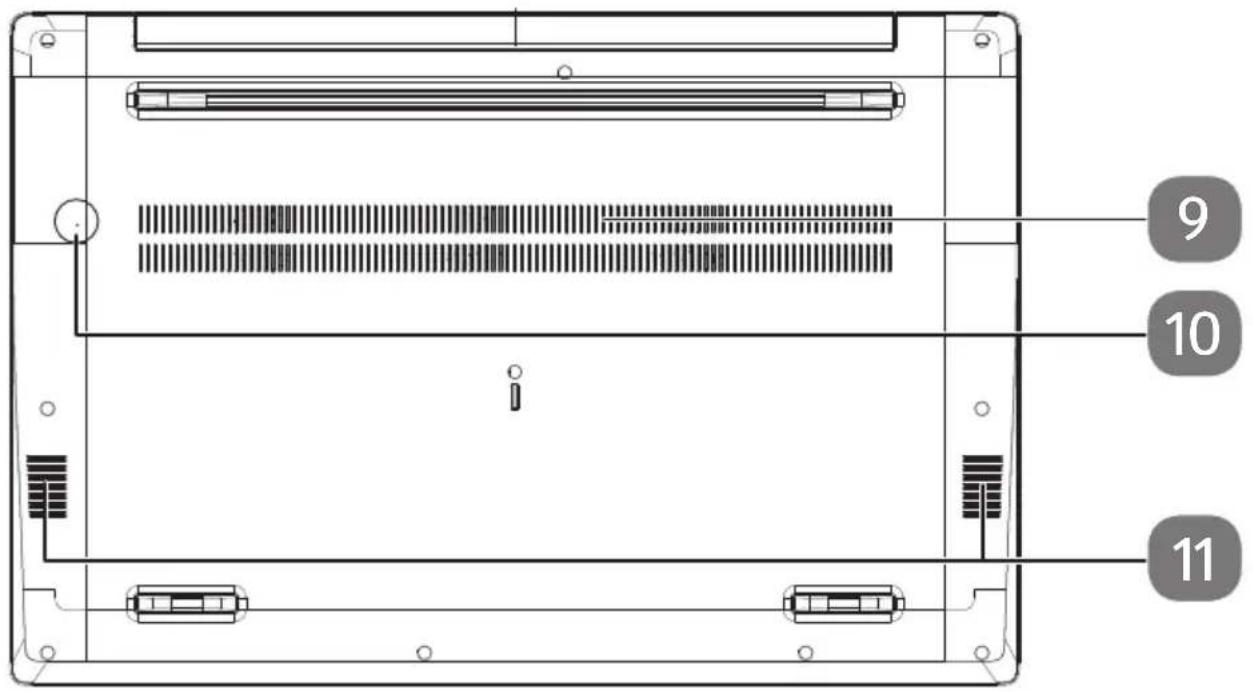

7.2. Unterseite 20
7.3. Rechte Seite 21
7.4. LinkeSeite. 21

8. Stromversorgung 22

8.1. Ein-/Ausschalter 22

9. Erste Inbetriebnahme 22

9.1.Notebook starten 2

10.Netzbetrieb 24

11. Genereller Umgang mit Akkus 24

11.1.Akkubetrieb 25

12. Energieverwaltung 26

12.1. Energiespartipps 26

13. Display 27

13.1. Öffnen und Schließen des Displays 27
13.2. Anschluss eines externen Monitors 27

14. Dateneingabe 28

14.1. Tastatur 28

14.2. Touchpad 29

1. Soundsystem 29

15.1. Externe Audioverbindungen 29

1. Netzwerkbetrieb 30

16.1. Wireless LAN (Funk-Netzwerk) 30
16.2. Bluetooth 30
16.3. Flugzeugmodus 31

1. Kartenleser 31

17.1. Speicherkarte einlagen 31
17.2. Speicherkarte entfernen 31

1. USB-Anschluss 32
2. Notebook sichern 32

19.1. Einschaltkennwort 32
19.2. Kensington-Sicherheitsschloss 33

1. Notebook in den Auslieferungszustand zurücksetzen 33

20.1. Systemwiederherstellung mit PowerRecover 33
20.2. Systemwiederherstellung mit Windows Wiederherstellungsoptionen 34

1. UEFI-Einstellung 36
   21.1. Ausführten der UEFI-Einstellung 36
2. FAQ-HäufiggestellteFragen 36
3. Kundendienst 38

23.1. Erste Hilfe bei Hardwareproblemen 38
23.2. Lokalisieren der Ursache 38
23.3. Benötigen Sie weitere Unterstützung? 39
23.4.Treiberunterstutzung 39
23.5. Transport 39
23.6. Reinigung und Wartung 40
23.7. Lagerung bei Nichtbenutzung 41

1. Auf-/Umrüstung und Reparatur 42
   24.1. Hinweise für den Servicetechniker 42
2. Entsorgung 42

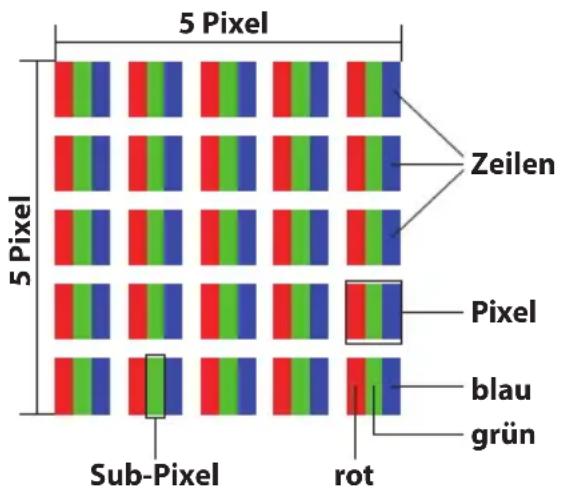

3. Hinweise zu Displayfehlern 43

26.1. Europäische Norm EN ISO 9241-307 Klasse II 43

1. Technische Daten 45
   27.1. Informationen zum WLAN/Bluetooth 47

2. Serviceinformationen 48

3. Impressum 49
4. Index 50

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklarung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den Dort beschrieben, möglichen Konsequenz vorzubeugen.

GEFAHR!

Warning vor unmittelbarer Lebensgefahr!

WARNING!

Warning vor Gefahr durch elektrischen Schlag!

WARNING!

Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNING!

Warning vor Gefahr durch hohe Lautstärke!

VORSICHT!

Warning vor möglichen mittleren und/oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterfuhrende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

Aufzahlungspunkt / Information über Reignisse während der Bedienung

Auszufuhrende

Handlungsanweisung

Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien.

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern nur innerhalb von Gebäuden gestattet.

Benutzung in Innenräumen

Geräte mit diesen Symbol sind nur für die Verwendung in Innenaumen geeignet.

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität: entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol fur Gleichstrom

Symbol für Wechselstrom

1.2. Bestimmungsgemäßer Gebrauch

Dies ist ein Gerät der Informationselektronik und für die Nutzung, Verwaltung und Bearbeitung elektronischer Dokumente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt. Beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschemen führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

2. EU-Konformitätsinformation

Hiermit erklart die MEDION AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigigen Bestimmungen befindet:

RE-Richtlinie 2014/53/EU
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU

Die vollständige EU-Konformitätserklung kann unter www.medion.com/conformity heruntergeladen werden.

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern (s. Tabelle) nur innerhalb von Gebäuden gestattet. Beachten Sie stets die jeweilige Gesetzeslage im Einsatzland.

C E

AT = Österreich, BE = Belgien, CZ = Tschechien, DK = Dänemark, EE = Estland, FR = Frankreich, DE = Deutschland, IS = Island, IE = Irland, IT = Italien, EL = Griechenland, ES = Spanien, CY = Zypern, LV = Lettland, LT = Litauen, LU = Luxemburg, HU = Ungarn, MT = Malta, NL = Niederlande, NO = Norwegen, PL = Polen, PT = Portugal, RO = Rumänien, SI = Slovenien, SK = Slowakei, TR = Türkei, FI = Finnland, SE = Schweden, CH = Schweiz, UK = Vereintes Königreich, HR = Kroatien

3. Informationen zu Markenzeichen

Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®.

Intel®, das Intel® Logo, Intel Inside®, Intel Core®, Ultrabook™, und Core Inside® sind Marken der Intel® Corporation in den USA und anderen Ländern.

Die USB™ Wortmarke und die Logos sind eingetragene Marken der USB Implementers Forum, Inc. und werden von MEDION unter Lizenz verwendet.

Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warnezeichen der HDMI Licensing LLC.

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Lenovo/MEDION unter Lizenz verwendet.

Dolby™ ist ein eingetragenes Warenzeichen der Dolby Laboratories.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorisch oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be-nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
• Reinigung und Benutzerwartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät und das Zubehör muss an einem für Kinder unerreichbaren Platz aufbewahrt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsmaterial ist kein Spielzeug!

Verpackungsfolien konnen verschlukt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

WARNING!

Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermaßigen Schalldruck und kann zur Schädigung oder zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.

Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

4.2. Betriebssicherheit

Lesen Sie diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlüssigen Betrieb und eine lange Lebenserwartung Ihres Gerätes.

Eindringende Flüssigkeit kann die elektrische Sicherheit be einträchtigen.

• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vassen – auf das Gerät oder in seine unmittelbare Höhe.
  Gießen Sie keine Flüssigkeiten in das Notebook.
• Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommt, um Beschädigungen zu vermeiden. Sollte dies Dennoch passieren, müssen die Steckkontakte vor der{nachsten Verwendung unbedingt trockengerieben werden.

GEFAHR!

Stromschlaggefahr!

Bei geöffnetem Netzteil besteht die Gefahr eines elektrischen Schlages oder Brandes!

• Öffnen Sie niemals das Gehäuse des Gerätes oder Netzadapters!

Betreiben Sie das Gerät niemals bei geöffnetem Gehäuse.
Manipulieren Sie niemals am Netzteil oder den stromführungenden Teilen!

Schlitze und Öffnungen des Gerätes dienen der Belüftung.

Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhitzung oder gar zu einem Brand kommtkt.
Führer Sie keine Gegenstände durch die Schlitze und Öffnun-gen ins Innere des Gerätes. Dies konnte zu einem elektrischen Kurzschluss, einem elektrischen Schlag oder gar zu Feuer führen, was die Beschädigung Ihres Gerätes zur Folge hat.

Schalten Sie das Notebook(sofort aus bzw. erst gar nicht ein,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst, wenn:

• ungewöhnliche Gerausche aus dem Netzteil oder des Notebooks zu horen sind, Sie Rauchentwicklung am Notebook oder Netzteil feststellen.
• der Netzadapter oder die daran angebrachten Netzkabel oder Stecker angeschmort oder beschädigt sind.
• Lassen Sie das defekte Netzkabel/Netzadapter gegen Originalteile austauschen. Auf keinen Fall)dürfen diese repariert werden.
• das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind.
  Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicher betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen!

WARNING!

Explosionsgefahr!

Explosionsgefahr des integrieren Akkus.

Werfen Sie das Notebook niemals ins offene Feuer.

4.3. Niemals selbst reparieren

WARNING!

Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags!

• Öffnen Sie niemals das Gehäuse des Notebook des Netzadapters!
  Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

4.4.Aufstellungsourt

• Das Notebookarf wegen der verwendeten 5 Ghz-WLAN-Technik nur in Innenräumen verwendet werden.
• Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mitteilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf these Gerät nicht verwendet werden.
• Halten Sie Ihr Notebook und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Notebooks führen.
• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüssie wie Regen, Schnee etc. das Notebook beschädigen konnten.
• Stellen und betreiben Sie alle Komponenten auf einer stäbilen, ebenen und vibrationsfreien Unterlage, um Stürze des Notebooks zu vermeiden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (TV-Gerät, Laufsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.
• Betreiben Sie das Notebook oder den Netzadapter nicht längerere Zeit auf Ihrhem Schoß oder einem anderen Körperteil, da die Wärmeableitung an der Unterseite zu unangenehmen Erwärmen führen kann.

4.5. Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstemperatur von 5^ C bis 30^ C und bei einer relativen Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Notebook bis zu vier Wöchen bei 0^ bis 60^ gelagert werden. Bei einer längeren Lageitung kann das Notebook von 0^ bis 25^ gelagert werden, wo bei hier eine Lagerung von 20^ ± 5^ empfohlen wird.
• Ziehen Sie bei einem Gewitter den Netzstecker des Netzadapeters aus der Steckdose. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

HINWEIS!

Beschädigungsgefahr!

Bei großen Temperatur- oder Feuchtgkeitschwankungen kann es durch Kondensation zur Feuchtgkeitsbildung innerhalb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.

Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

4.6.Stromversorgung

WARNING! Stromschlaggefahr!

Im Inneren des Netzadapters befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

Offnen Sie nicht das Gehäuse des Netzadapters.
Decken Sie den Netzadapter nicht ab.
Fassen Sie den Netzadapter niemals mit nassen Händen an.

• Die Steckdose muss sich immer in der Höhe des Notebooks befinden und leicht zugänglich sein.
• Um die Stromversorgung zu Ihr dem Notebook (über Netzadapter) zu unterbrechen, ziehen Sie den Netzaadapter aus der Steckdose. Ziehen darauf nicht am Kabel, um Beschädigungen zu vermeiden. Solange das Netzteil mit dem Stromnetz verbunden ist, verbraucht es immer eine geringe Menge an Strom.
• Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100 - 240 V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsourt nicht sicher sind, Fragen Sie beim betreffenden Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Am Notebook dürfen nur Geräte angeschlossen werden, die die Norm EN60950 „Sicherheit von Einrichtungen der Informationstechnik" oder Geräte, die die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte" erfüllen.

HINWEIS! Beschädigungsgefahr!

Nicht geeignete Netzadapter konnen zu Beschädigungen am Gerät führen.

• Verwenden Sie zum Aufladen des Gerätes ausschließlich den mitgelieferten Netzadapter.

4.7. Hinweise zum Akku

Um die Lebensdauer und Leistungsfähigkeit Ihr's Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, beachten Sie nachstehende Hinweise:

• Vermeiden Sie Verschmutzung und Kontakt zu elektrisch leitenden Materialien sowie chemischen Substanzen und Reinigungsmitteln.
• Benutzen Sie zur Ladung des Akkus nur den mitgelieferten Originalnetzadapter. Stellen Sie sicher (durch Anzeige oder Signalton des Notebooks), dass der Akku vollständig entladen ist, bevor er erneut aufgeladen wird.
• Da der Akku fest eingebaut ist, kann dieser nicht ohne weiteres vom Benutzer selbst ausgetauscht werden. In this fall muss der Akku von einem Servicetechniker ausgetauscht werden.

4.8.Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf auftreten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

• Schließen Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschaltet ist, um Beschädigungen des Notebooks oder der Geräte zu vermeiden. Einige Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist mein bei Geräten mit USB- Anschluss der Fall. Befolgen Sie in jedem Fall die Hinweise der entsprechenden Bedienungsanleitung.

• Wahren Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (TV-Gerät, Laufsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.

• Beachten Sie, dass in Verbindung mit thisem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden)dürfen.
• Benutzen Sie ausschließlich die zum Lieferumfang gehörenden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.
• Benutzen Sie für den Anschluss ihrer Peripherien ebenfls nur die mit den Geräten ausgelieferten Anschlusskabel.
• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Peripheriegeräten verbunden sind, um Störstrahlungen zu vermeiden.
• Entfernen Sie alle nicht benotigten Kabel von ihrem Notebook, um mögliche Störungen zu vermeiden.

4.9. Hinweise zum Touchpad

HINWEIS!

Beschädigungsgefahr!

Das Touchpad ist ein hochsensible Eingabegerät und reagiert bereits auf leichte Berührungen und minimalen Druck.

Bedieren Sie das Touchpad niemals mit viel Kraft oder Gewalt, hierdurch konnen Sie das Touchpad beschädigen oder zerstoren.

Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfindlichkeit.

• Benutzen Sie keine Kugelschreiber oder andere Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.

• Entfernen Sie Staub oder Fett auf der Oberfläche des Touchpads mit einem weichen, trockenen und fusselfreien Tuch.

4.10. Hinweise zum Display

Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dunnem Glas besteht.

Das Display konnte beschädigt werden, wenn es stark beansprucht wird.

• Lassen Sie keine Gegenstände auf das Display fallen.
• Legen Sie keine Gegenstände auf das Gerät.
• Berühren Sie nicht das Display mit kantigen Gegenständen.
• HebEN Sie das Gerät nie am Display hoch, da sonst die Schar-niere brechen konnten.
• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.
• Klappen Sie das Display nicht um mehr als 130^ auf. Eine Über-schreitung theses Wertes kann zur Beschädigung des Gehäuses oder des Gerätes führen. Halten Sie das Display beim Aufklappen, Positionieren und Schlieben immer mittig fest.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sein konnten.
• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).

4.11. Datensicherung

Machen Sie vor jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

4.12.Ergonomie

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.

Das Notebook soll niemals in unmittelbarer Höhe eines Fensters stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleucht ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fensterfront parallelen Blickrichtung aufgestellt sein. Falsch ist die Aufstellung mit vom Fenster abgewandter Blickrichtung, da dann Spiegelungen der hellen Fenster im Bildschirm unvermeidbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Tageslicht zu Anpassungsschwierigkeiten der Augen und zu Beschwerden führen kann.

Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtingseinrichtungen eingehalten werden.

Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Grunde. Soweit es der Raum nicht zulässst, den Bildschirm wie beschreiben aufzustellen, kann man durch die richtige Positionierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwirkungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fenstern, durch Stellwände oder durch Änderungen der Beleuchtungseinrichtung kann ebenfalls in vielen Fälle eine Verbesserung erreicht werden.

Machen Sie regelmäßig Pausen bei der Arbeit an Ihrhem Notebook, um Verspannungen und Ermüdungen vorzubeugen.

Langes Sitzen ohne Veränderung der Haltung kann unbequem sein. Um die Risiken physischer Beschwerden oder Schäden zu minimieren, ist die richtige Haltung sehr wichtig.

• Allgemein - Verändern Sie möglich (ca. alle 20-30 Minuten) ihre Haltung und legen Sie möglich Pausen ein, um Ermüdungen zu vermeiden.

• Rücken - Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.

• Arme - Die Arme und Ellenbogen sollen entspannt und locker sein. Die Ellenbogen sollen nahe am Körper anliegen. Halten Sie Unterarme und Höhe annahernd parallel zum Boden.

• Handgelenke - Die Handgelenke sollen bei der Arbeit mit der Tastatur, der Maus oder dem Trackball möglichst gestrekt und nicht mehr als 10^ angewinkelt sein. Achten Sie daraufuf, dass die Handgelenke nicht direkt an der Tischkan-te liegen.

• Beine - Die Oberschenkel sollenen horizontal oder leicht nach untenGENeigt verlaufen. Die Unterschenkel sollten mit den Oberschenkeln einen Winkel von ungefahr 90^ bilden. Die FüBe sollenn flach auf dem Boden ruhen. Verwenden Sie gegebenenfalls eine FuBstutze, noch vergewissern Sie sich vorher, dass die Sitzhöhe richtig eingestellt ist.

• Kopf - Der Kopf sollte aufrecht oder nur leicht nach vorne genegt sein. Arbeiten Sie nicht mit verdrehtem Kopf oder Oberkörper. Die Oberkante des Monitors sollte sich beim Arbeiten etwa in Augenhöhe oder knapp darunter befinden.

Wie große der Abstand zwischen Monitor und Betrachter sein soll, hängt von den jeweiligen Anforderungen ab. Abstände zwischen 50 - 70 cm werden*häufig verwendet.

5. Lieferumfang

GEFAHR! Erstickungsgefahr!

Verpackungsmaterial ist kein Spielzeug!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Wenden Sie sich auch bei Beschädigungen an unseren Service.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

Notebook MEDION® AKOYA® S17402 (MD 63000) inkl. Akku
- Netzadapter mit Anschlusskabel
Bedienungsanleitung
- Garantiekarte

6. Auspacken

Wahlen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
Entfernen Sie das Verpackungsmaterial vollständig.
Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich diesen, um das Notebook zu transportieren.

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betriebnehmen..

7. Ansichten und Beschreibung der Bedienelemente

7.1. Offenes Notebook

(Abbildungähnlich)

1 Display
2 Webcam
3 Webcam LED
4 Mikrofon

5 Betriebsanzeige

These Anzeige leuchtet auf, wenn das Geräteingeschaltet ist.

6 Ein-/Ausschalter
7 Tastatur
8 Touchpad

7.2. Unterseite

(Abbildungähnlich)

9 Luftungsschlitze

10 Reset-Taster (im Batteriebetrieb)

Sollte das Notebook nicht mehr reagieren, haben Sie die Möglichkeit, das Gerät über den Reset-Taster von der Hauptbatterie zu trennen:

Nehmen Sie eine aufgebogene Buroklammer und und stecken Sie diese vorsichtig in das markierte Loch.
Drucken Sie den Reset-Taster für ca. 1 - 3 Sekunden.

11 Stereo Laufsprecher

7.3. Rechte Seite

NL

FR

DE

12 Akkuladeanzeige

These Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist.

13 Audio-Kombi-Anschluss (Mic-in, Kopfhörer)
14 USB 2.0 Anschluss
15 Kartenleser
16 Öffnung für Kensingtonchloss

7.4. Linke Site

17 Netzadapteranschluss
18 HDMI-Anschluss
19 USB 3.1 Anschluss (Typ A)
20 USB 3.1 Anschluss (Typ C) / mit DisplayPort-Funktion

8. Stromversorgung

8.1. Ein-/Ausschalter

Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz gedruckt, um das Notebook ein- bzw. auszuschalten.

Wenn sich das Notebook über die Software nicht mehr ausschalten laßt, halten Sie den Ein-/Ausschalter für ca. 10 Sekunden gedrückt.

Schalten Sie Ihr Notebook nicht aus, während auf die Festplatte zugegriffen wird. Andernfalls konnen Daten verloren gehen. Zum Schutz der Festplatte sollen den Sie nach Ausschalten des Notebooks immer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten.

9. Erste Inbetriebnahme

Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewährleisten müssen Sie das Kapitel „Betriebssicherheit" am Anfang dieseres Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können.

Schließen Sie den mitgelieferten Netzadapter an das Notebook an. Verbinden Sie dann das Netzkabel mit dem Adapter und schreiben es anschließend an einer Steckdose an.
Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf. Das Display sollt nicht um mehr als 130^ aufgeklappt werden. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung konnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

Stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass das Netzteil angeschlossen ist.

Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigten. Das Notebook startet und durchläuft nun verschiedene Installationsphasen.

Im Installationsprozess mussen Sie den Nutzungsbedingungen zustimmen, um das Betriebssystem nutzen zu konnen. Halten Sie die Zugangsinformationen für den WLAN-Zugang oder Ihr E-mail-Postfach bereit, falls Sie diesen jetzt schon einrichten wollen.

Das Betriebssystem wird von der Festplatte geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nachdem alle erforderlichen Daten eingeben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist vollständig geladen, wenn der Windows Desktop angezeigt wird.

HINWEIS! Datenverlust!

Die Erstinstallation kann einige Minuten in Anspruchnehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation auswirken.

Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Startbildschirm erscheint.

9.1. Notebook starten

Klappen Sie das Display wie oben beschreiben auf und betätigten Sie den Ein-/Ausschalter.
Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklaren die durchzuführenden Schritte.

Die Begrüßungsprozeder fürhrt Sie durch mehrere Bildschirme und Dialoge.

Wahlen Sie ihre gewünschte Sprache und danach die entsprechenden Ländereinstellungen aus.
- Verbinden Sie sich mit dem Internet, sofern Sie über eine entsprechend eingerechtete Internet-Verbindung verfügen.

Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter dem Windows Desktop herzustellen. Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihrhem Notebook anmelden.

Der Microsoft Store bietet Ihnen die Mogglichkeit z.B.neue Apps kauflich zu erwerben oder bereits vorinstallierte Apps zuactualisieren.

Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.

Lizenzvertrag

Lesen Sie den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu sehen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schiben, bis Sie das Ende des Dokumentes errecht haben. Sie stimmen dem Vertrag zu, indem Sie auf Annehmen klicken. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen.

Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neuen Windows® Betriebssystems. Eingaben jeglicher Art konnen während der Animatio nicht vorgenommen werden. Nach dem Anmeldungsprozess erscheint der Windows Desktop.

HINWEIS!

Datumverlust!

Windows® kann in den ersten Tagen nach der Erstinstallation Datenactualisieren und konfigurieren (z. B. durch neue Updates), was zu Verzögerungen des Herunterfahrens und Startens des Notebooks führen kann.

Schalten Sie daher das Notebook nicht vorzeitig aus. Dies konnte sich negativ auf die Installation auswirken.

10. Netzbetrieb

Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgeliefert, welcher sich automatisch auf die angebotene Netzspannung/Frequency einstellt. Unterstützung werden die folgenden Werte: AC 100 - 240 V~ 50/60 Hz. Beachten Sie die Sicherheitshinweise zur Stromversorgung.

Der Adapter versorgt das Notebook mit Strom und ländt zudem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist.

Verwenden Sie diesen Notebook und den beiliegenden Netzadapter ausschließlich miteinander.

11. Genereller Umgang mit Akkus

Beim Umgang mit Akkus ist es wichtig, auf eine richtige Nutzung und Ladung zu achten, damit die Kapazität des Akkus voll ausgenutzt und seine Lebensdauer so lang wie möglich erhalten bleibt. Die optimale Ladetemperatur liegt bei ca. 20^ C. Beachten Sie auch unbedingt die Sicherheitshinweise.

Führten Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Wenn Sie das Gerät für längerere Zeit nicht benutzen möchten, lagern Sie es anschließend mit ca. 50% der Akku-Kapazität. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt /nicht mehr geladen werden kann.
Das Gerätarf nicht unbeaufsichtigt geladen werden.
Während des Ladens darf das Gerät nicht auf empfindlichen oder leicht entzündlichen Materialien positioniert werden.
Decken Sie das Notebook während der Akkuladung nicht ab.

11.1.Akkubetrieb

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab. Laden und entladen Sie den neuen Akku zwei- bis dreimal hintereinander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht!

11.1.1. Transportmodus

Das Notebook befindet sich nach dem Auspacken in einem gesicherten Transportmodus, der ein versehentliches Einsatzen und damit eine Entladung des Akkus verhindert.

Schlieben Sie vor dem ersten Einsatz unbedingt den Netzadapter an und warten Sie ca. 8 Sekunden bevor Sie den Ein-/Ausschalter betätigten.

Wird das Notebook mit einen Akku-Ladestand von unter 30% über einen Zeitraum von mehr als 14 Tagen nicht eingeschaltet, wird es in den Transport-Modus versetzt, um die Batterie gegen eine Tiefentladung zu schützen.

11.1.2. Aufladen des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter angegeschlossen ist,alandt sich der Akku automatisch auf,unabhängig davon,ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschaltetem Notebook eineige Stunden. Wenn das Notebook eingeschaltet ist,duaert der Ladevorgang deutlich länger.

Der Ladevorgang wird unterbrochen, wenn die Temperatur des Akkus zu hoch ist. Mit einem Linksklick auf das Batteriesymbol in der Taskleiste konnen Sie sich den Akkustand aneigen halten und ggf. über die Taste F1 die Windows Hilfe aufrufen.

11.1.3. Ent laden des Akkus

Betreiben Sie das Notebook nur bis zu einer Warnung.

HINWEIS!

Datumverlust!

Durch plötzlichen Stromausfall kann es zu Datenverlust kommt.

Denken Sie daran, ihre geöffneten Dateienrechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

11.1.4. Akkulaufzeit

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen higheren Leistungsanspruch bei der Ausführung bestimmter Anwendungen.

Die Akkulaufzeit verringgert sich, wenn das Notebook über eine langere Zeit eine hohe Auslastung des Prozessors oder der Grafikkomponenten hat. Dies kann bei Spieler mit aufwendiger Grafikdarstellung, Videos, Musik- oder Grafikbearbeitung auftreten.

Wenn Sie die Warnsignale bei niedrigem Akkustand ignorantieren, wird Ihr Notebook heruntergebnien.

12. Energieverwaltung

Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunktionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesamten Betriebskosten verwenden können.

Wenn Sie zur Energieverwaltung Ihres Notebooks Hilfe benötigen, drücken Sie die Taste F1 für die Windows Hilfe.

12.1. Energiespartipps

• Mit den Tasten Fn + F1 konnen Sie in den Energiesparmodus wechseln.
• Über die Einstellungen in den Energieoptionen konnen Sie die Energieverwaltung Ihres Computers optimieren.
• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, trennen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Ziehen Sie dazu den Netzstecker.

Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln.

Damit these Energiesparpotenzial genutzt werden kann, wurde die Energieverwaltungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzadapter wie folgt verhält:

• Abschalten des Bildschirms nach 10 Minuten
• Wechseln in den Energiesparmodus nach 30 Minuten

bei Akkubetrieb wie folgt verhält:

• Abschalten des Bildschirms nach 5 Minuten
• Wechseln in den Energiesparmodus nach 15 Minuten

Durch Drücken des Ein-/Ausschalters wird der Energiesparmodus beendet.

13. Display

13.1. Öffnen und Schließen des Displays

Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlüssen, so dass eine zusätzliche Verriegelung nicht erforderlich ist.

Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf.

HINWEIS!

Beschädigungsgefahr!

Gewaltsames Aufklappen des Displays kann zu Beschädigungen am Gerät führen.

Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
Klappen Sie das Display nicht um mehr als 130^ auf.

Dem Schlieben und Öffnen des Displays können über die Einstellungen -> System -> Netzbetrieb und Energiesparen unterschiedliche Funktionen wie z. B. Energie sparen, Ruhezustand und Herunterfahren zugewiesen werden.

13.2. Anschluss eines externen Monitors

Das Notebook verfügt über einen HDMI-Anschluss für einen externen Monitor.

Fahren Sie Ihr Notebook ordnungsgemäß herunter.
Schlieben Sie das Signalkabel des externen Monitors (nicht im Lieferumfang enthalten) an die HDMI-Buchse des Notebooks an.

Einen weiteren Monitor konnen Sie über den USB 3.1-Anschluss (Typ C) mit DisplayPort-Funktion anschlieben. Beachten Sie, dass Sie hier einen entsprechenden Adapter verwenden müssen (nicht im Lieferumfang enthalten).

Verbinden Sie den externen Monitor mit dem Stromnetz und schalten Sie ihn ein.
Schalten Sie nun Ihr Notebook ein.

14. Dateneingabe

14.1.Tastatur

Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

14.1.1.NotebookspezifischeTastenkombinationen

	Beschreibung
Fn+F1	Sleep Nach Drücken dieser Tastenkombination befindet sich das Notebook im Energiesparmodus.
Fn+F2	Flugzeugmodus Mit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus.
Fn+F5	Dunkler Verringert die Helligkeit des Displays
Fn+F6	Heller Erhöht die Helligkeit des Displays
Fn+F7	Hintergrundbeleuchtung des Displays Schaltet die Hintergrundbeleuchtung aus, um Energie zu spa-ren. Die Beleuchtung wird durch das Betätigten von Fn+F7 wie-der eingeschaltet.
Fn+F8	Anzeige Schaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um
Fn+F9	Touchpad Schaltet das Touchpad ein oder aus
Fn+F10	Stummschaltung Schaltet die Tonwiedergabe ein oder aus
Fn+F11	Leiser Verringert die Lautstärke der Tonwiedergabe
Fn+F12	Lauter Erhöht die Lautstärke der Tonwiedergabe

14.2.Touchpad

HINWEIS! Beschädigungsgefahr!

Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauerhaft beschädigt werden.

Benutzen Sie keine Kugelschreiber oder anderen Gegenstände, da dies zu einem Defekt Ihres Touchpads führen können.

15. Soundsystem

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby^TM) ausgestattet. Über die Dolby Applikation konnen persönliche Einstellungen vorgenommen werden. Dies gewährleistet eine optimale Unterstützung für alle gängigen Programme und Spiele.

15.1.ExterneAudioverbindungen

Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben konnen. Die Benutzung der externen Anschlüsse gibt Ohnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verstehen.

Mit Hilfe der Tastenkombination Fn+F11 und Fn+F12 haben Sie die Möglichkeit, die Lautstärke zu regulieren. Mit einem Rechtsklick auf das Lautsprechersymbol in der Taskleiste konnen Sie die Einstellungen verändern.

WARNING! Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhören oder Kopfhören sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermaßigen Schalldruck und kann zur Schädigung oder zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
• Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

16. Netzwerkbetrieb

16.1. Wireless LAN (Funk-Netzwerk)

These Funktion ermittelicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Lesen Sie die erforderlichen Voraussetzungen. Die Wireless LAN- Funktion kann über das Icon rechts in der Taskleiste ein bzw. ausgeschaltet werden und ist ab Werk aktiviert.

Betreiben Sie die Wireless LAN Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

16.1.1. Voraussetzungen

Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert.

WLAN Access Points sind bereits in Großraumbüros, Flughäfen, Bahnhöfen, Universitäten oder Internet-Cafés zu finden. Sie bieten Zugriff auf eigene Dienste und Netzwerke oder das Internet.

Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oft findet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen die Verbindung zum vorhandenen DSL-Internetanschluss und dem Wireless LAN her. Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mit Wireless LAN-Funktionalität hergestellt werden. Allerdings limitiert sich das Netzwerk ohne Router auf die direkt verbundenen Geräte.

Wird eine Verschlussung bei der Übertragung benutzt, muss diese bei allen Geräten nach dem gleichen Verfahren und den gleichen Einstellungen arbeiten. Die Verschlussung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen.

Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Gegenstelle variieren.

16.2. Bluetooth®

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobiltelefon, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinanderCOMMUNIZIEREN konnen.

Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackantaschen und Aktantaschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz).

Betreiben Sie die Bluetooth-Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestell, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

16.3. Flugzeugmodus

Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth®) deaktiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, damit stehen alle Funk-verbingungen zur Verfügung.

17. Kartenleser

Die Form und Kapazität einer Speicherkarte kann je nach Hersteller variieren. Sie können nachfolgende Kartentypen verwenden: SD, SDHC und SDXC.

17.1. Speicherkarte einlagen

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßes Einlagen der Speicherkarte kann zu Beschädigungen am Gerät führen.

Schieben Sie die Speicherkarte nur mit den Kontakten nach unten in den Kartenschacht.

Schieber Ben Sie die Karte bis zum Anschlag in den Kartenschacht.

17.2. Speicherkarte entfernen

Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht.

Speicherkarten sind Verbrauchsartikel und müssen nach längerem Gebrauch ausgetauscht werden.

Informationen zum Schreibschutz ihrer Speicherkarte entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung.

18. USB-Anschluss

Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripheriegeräten. Die USB 3.1 Anschlüsse sind vollständig abwärtskompatibel.

Achten Sie darauf, dass der Stecker und die Buchse/genau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden. Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buchse (Ausnahme: USB Typ C).

Schreiben Sie ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich.

19. Notebook sichern

19.1.Einschaltkennwort

Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benutzung schützen. Beim Einsatzen des Notebooks erscheint dann eine Aufforderung zur Ungabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellungeingerichtet.

HINWEIS!

Beschädigungsgefahr!

Beachten Sie, dass hier nur sehr erfolhre Anwender Änderungen durchführten sollenn, da Änderungen in der UEFI-Einstellung Auswirkungen auf den stabilen Betrieb des Notebooks haben können.

Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Möglichkeit, diesen zu Löschen. Wenden Sie sich in dieser Falle an ihren Kundendienst.

Sie können auch die Sicherheitsoption von Windows® nutzen, um ihre Daten vor unbefugtem Zugriff zu schätzen.

19.2.Kensington-Sicherheitsschloss

Mit einem sog. Kensington-Sicherheitsschloss können Sie Ihr Notebook gegen Diebstahl schützen. Im Fachhandel finden Sie diese Sicherheitsschloss mit Stahlseil als Zubehör.

Um das Sicherheitsschloss anzubringen, wickeln Sie das Stahlseil um einen stationären Gegenstand, z. B. ein Tischbein. Stecken Sie das Schloss in die Kensington-Vorrichtung und drehen Sie den Schlüssel, um es abzuschreiben. Bewahren Sie den Schlüssel an einem sicheren Ort auf.

20. Notebook in den Auslieferungszustand zurücksetzen

Sollte Ihr System einmal nicht mehr ordnungsgemäß reagieren und eine Wiederherstellung des Systems notwendig sein, nutzen Sie je nach Ausstattung Ihres Notebooks entweder Cyberlink PowerRecover oder die Windows eigenen Wiederherstellungsoptionen.

HINWEIS!

Beschädigungsgefahr!

Ein leerer Akku während der Wiederherstellung kann ggf. Datenverluste oder die Beschädigung des Systems verursichen.

Schlieben Sie zur Wiederherstellung des Systems unbedingt den Netzadapter an, da die Wiederherstellung mehrere Stunden dauern kann.

20.1. Systemwiederherstellung mit PowerRecover

Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es nötig ist, die Software neu zu installieren, bietet Ohnen PowerRecover mehrere Möglichkeiten, um Windows® neu auf Ihrtem Notebook aufspielen.

Achten Sie vorher daraufuf, dass Sie alle für Sie wichtigen Daten oder Programme gesichert haben.

20.1.1. Systemwiederherstellung starten

• Starten Sie das Gerät neu und drücken Sie während des Startvorgangs die Taste F11, um PowerRecover zu starten.

oder

▶ Klichen Sie im Startmenu auf die PowerRecover App, um das Programm zu starten.

Es werden Ohnen folgende mögliche Optionen angeboten:

• Notfallmedium für Treiber und Tools erstellen

Die Treiber und Tools werden auf einem Speichermedium gesichert.

-Notfallmedium für Treiber und Tools erstehen

Erstellung einer Support Disc

-Notfall-USB-Disk für Treiber und Tools erstellen

Erstellen eines Support-USB-Speichermediums

• Aktualisieren Sie ihren PC, ohne ihre Daten zu beschädigen

Aktualisierung des Gerätes mit Hilfe der Windows Wiederherstellungsoptionen.

-Eigene Dateien beibehalten

Es werden alle Apps und Einstellungen entfernt, die personlichen Daten bleiben erhalten.

-Alles entfernen

Alle Daten, Apps und Einstellungen werden entfernt.

Wiederherstellung

Das Gerät wird neu gestartet und in den Auslieferungszustand zurückversetzt.

-Auf HDD zurücksetzen - keine Sicherung der Benutzerdaten

Alle Daten auf dem Gerät werden unwiderruflich gelöscht.

Es wird der Auslieferungszustand wieder hergestellt.

-Auf HDD zusücksetzen - mit geschicherten Benutzerdaten

Es wird der Auslieferungszustand erstellt und alle Benutzerdaten unter

C:\USERS werden geschichert.

Klichen Sie auf Weiter und folgen Sie den weiteren Anweisungen auf dem Bildschirm, um den Auslieferungszustand wieder herzustellen.

Sollte Ihr System auf das Drücken der Taste F11 nicht mit dem Starten des Programms PowerRecover reagieren, dann nutzt Ihr System die Windows eigenen Wiederherstellungsoptionen;lesen Sie in thisem Fall weiter im Kapitel „Systemwiederherstellung mit Windows Wiederherstellungsoptionen".

20.2. Systemwiederherstellung mit Windows Wiederherstellungsoptionen

Falls bei ihrem Gerät Probleme aufreten, können Sie es auffrischen oder zusücksetzen. Beim Auffrischen des Gerätes wird Windows neu installiert. ihre persönlichen Dateien und Einstellungen werden beibehalten.

Beim Zurücksetzen des Gerätes wird Windows erneut installiert. Ihr Dateien, Einstellungen und Apps werden mit Ausnahme der auf dem Gerät vorinstallierten Apps jedoch gelöscht.

Sollte das Notebook dreimal hintereinander nicht ordnungsgemäß gestartet sein, erscheint automatisch das Windows Wiederherstellungsmenu.

20.2.1. So frischen Sie Ihr Notebook auf

Offnen Sie das Startmenu.

Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.
Tippen oder klichen Sie auf Los geleht's.
Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Eigene Dateien gehalten, um den PC aufzufrischen.

20.2.2. So setzen Sie Ihr Notebook zusück

Offnen Sie das Startmenu.

Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.
Tippen oder klichen Sie auf Los geleht's.
Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Alles entfernen, um Windows komplett neu zu installieren.

HINWEIS!

Datumverlust!

Durch das Zurücksetzen Ihres Notebooks werden ähnliche auf dem Notebook gespeiteten Daten gelöscht.

Sichern Sie ihre Daten bevor Sie das Notebook zurücksetzen.

Führer Sie jeder Art der Wiederherstellung nur mit angeschlossenem Netzteil durch.

Wenn Sie das Windows Password Ihres Gerätes vergessen haben, können Sie das Notebook auch durch einen Neustart vom Anmeldebildschirm aus zurücksetzen.

Halten Sie dazu im Anmeldebildschirm die Umschalttaste gedrück und wahlen Sie dann Ein/Aus > Neustart unten rechts aus. Wahlen Sie nach dem Neustart des Gerätes Problembehandlung > Dessen PC zurücksetzen aus.

21. UEFI-Einstellung

In der UEFI-Einstellung (Hardware Basis-Konfiguration Ihres Systems) haben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Beispielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkmale oder die Verwaltung der Stromversorgungändern. Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist.

HINWEIS!

Datumverlust!

Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist. Veränderungen können den stabilen und sicheren Betrieb des Systems beeinflussen.

Anderungen dürfen nur von Fachpersonen oder sehr erfahrenen Anwendern durchgeführt werden.

21.1. Ausführren der UEFI-Einstellung

Sie können das Konfigurationsprogramm nur kurz nach dem Systemstart ausführten. Wenn das Notebook bereits gestartet ist, schalten Sie es ab und starten es erneut.

Drucken Sie die F2 Funktionstaste, um die UEFI-Einstellung zu starten.

22. FAQ - Häufiggestellte Fragen

Wie aktiviere ich Windows?

• Windows® aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Die Uhrzeit ist nicht korrekt.

▶ Klichen Sie mit der rechten Maustaste auf die Uhr in der rechten unteren Ecke Ihres Bildschirms und klichen danach auf „Datum/Uhrzeit ändern".
In dem sich neu öffentlich Fenster konnen Sie die Uhrzeit und ggf. auch die Zeitzone anpassen.

Wann empfeht sich die Wiederherstellung des Auslieferungszustandes?

• Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.

Wie erstelle ich eine Daten Sicherung?

• Sichern Sie ihre Daten auf externen Medien. Wenn Sie zur Datensicherung Hilfebenöttigen, drücken Sie die Taste F1 für die Windows Hilfe.

Warum muss ich mein USB-Gerät erneut installieren, bzwohl ich dies bereits getan haben?

• Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssystem be

handelt es dann wie ein neues Gerät und die Treiber müssen ggf. neu installiert werden.

• Verwenden Sie den installierten Treiber oder schlieben Sie das Gerät an dem Anschluss an, an dem es installiert wurde.

Das Notebook schaltet sich nicht ein.

• Befindet sich das Notebook im Akkubetrieb, schreiben Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird.
• Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schlieben Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, Fragen Sie einen Elektriker um Rat.

Der Bildschirm ist schwarz.

• Dieser Fehler kann entsprechende Ursachen haben:

Die Betriebsanzeige (Ein-/Ausschalter) leuchtet nicht und das Notebook befindet sich im Ruhezustand.

Lösung:

Betätigen Sie den Ein-/Ausschalter.

Die Hintergrundbeleuchtung wurde mit der Tastenkombination Fn+F7 deaktiviert.

Lösung:

Durch das Drücken einer beliebigen Taste wird die Hintergrundbeleuchtung wieder aktiviert.

Das Notebook schaltet sich während des Betriebs aus.

Der Akku konnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf.

Das Notebook lassst sich nicht einschalten.

Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser geladen ist.

Die WLAN-/Bluetooth-Verbindungen Funktionieren nicht.

Überprüfen Sie, ob der Flugzeugmodus ausgeschaltet ist.

Das Touchpad ist ohne Funktion.

Um das Touchpad zu aktivieren, drucken Sie die Tastenkombination Fn+F9.

Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden.

Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit.

Problem bei der Erkennung einer weiteren Festplatte.

Sollten Sie Ihr Gerät um eine zusätzliche Festplatte ergänzen, ist es möglich, dass diese unter Windows nicht sofort sightbar ist. Sollte dies der Fall sein, gehen Sie wie folgt vor:

Machen Sie einen Rechtsklick auf den Startbutton.
- Machen Sie einen Linksklick auf Datenträgerverwaltung und bestätigten Sie das Fenster, was sich nun öffnet, mit OK.
Maximieren Sie das{nachste Fenster zum besseren Bearbeiten.

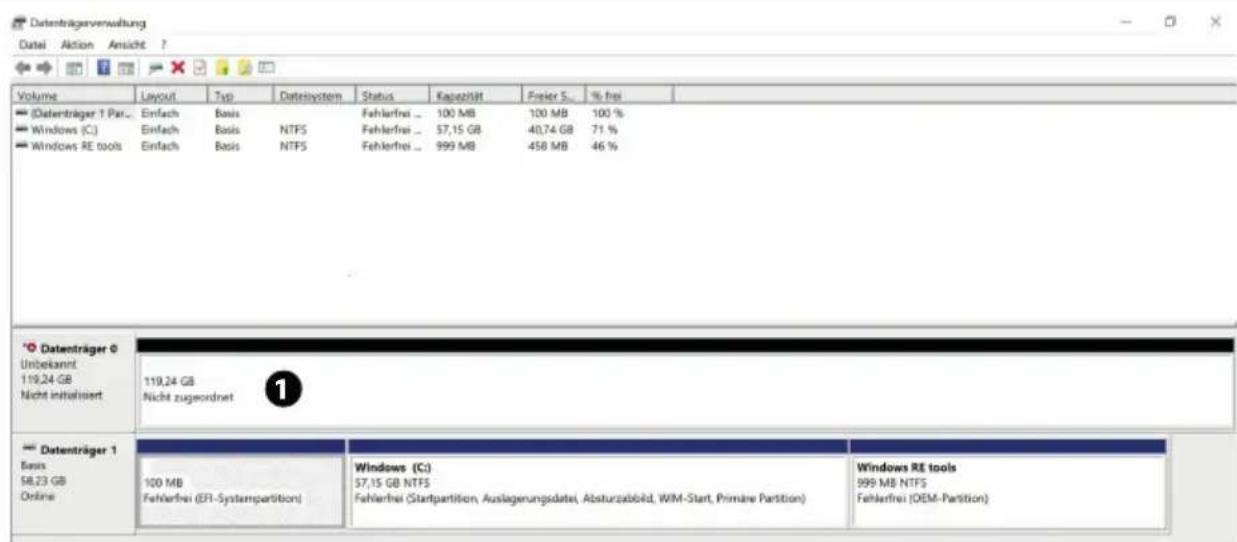

Im unteren Teil des Fensters ① sehen Sie nun die zusätzliche Festplatte.

▶ Klichen Sie mit der rechten Maustaste in den oben markierten Bereich ①.
Wahlen Sie die erstige angezeigte Option aus und bestätigten Sie diese mit einem linken Mausklick.
Klichen Sie nun solange auf Weiter bis Beenden erscheint und bestätigen Sie. Nach weniger Sekunden ist die Festplatte im Windows Explorer sightbar und stehen Ohnen zur Verfügung.

Bei Fragen zum Betriebssystem nutzen Sie die systemeigene Hilfefunktion durch Drucken der Taste F1 oder die Internetseite www.microsoft.com.

23. Kundendienst

23.1. Erste Hilfe bei Hardwareproblemen

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losen.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ihnengern weiter.Rufen Sie uns an!

23.2. Lokalisieren der Ursache

Beginnen Sie mit einer sorgfälligen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel.

23.3. Benötigen Sie weitere Unterstützung?

Wenn Sie betrz der Vorschläge im vorangegangenen Abschnitt immer noch Probleme haben, behmen Sie Kontakt mit ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ohnen weiterhelfen.

Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereits den Sie folgende Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonfiguration vorgenommen?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen, wenn überhaupt, erschinen?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

23.4. Treiberunterstützung

Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und erfolgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeitactualisiert werden. Dies kommt dazu, dass sich z. B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben.

Bei kritischen bzw. sicherheitsrelevanten Updates werden die Treiber automatisch geladen und installiert, sofern das Gerät mit dem Internet verbunden ist.

Die sog. optionalen Treiber Updates können manuell über die Windows Update Funktion geladen und installiert werden.

Aktuelle Treiber finds Sie auch auf unser Homepage unter http://www.medion.de. Wenden Sie sich an die Service-Adresse des Landes, in dem das Gerät erworben wurde.

23.5. Transport

Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen:

Schalten Sie das Notebook aus.

Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.
Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschüttterungen und Kratzern zu schützen.
Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und halten Sie sich von Ihr Transportunternehmen diesbezüglich beraten.

Laden Sie ihren Akku vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzunehmen.
Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung.
Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom.
- Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Notebook und alle magnetischen Speichermedien (z. B. externe Festplatten) durch die Rontgenanlage (die Vorrichtung, auf der Sie ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheitspersonals), da dies u. U. Ihr Daten zerstären können.

23.6. Reinigung und Wartung

WARNING! Stromschlaggefahr!

Bei geöffnetem Gehäuse und bei Berührung von in dem Gerät befindlichen Teilen besteht Lebensgefahr durch elektrischen Schlag!

Offnen Sie nicht das Gehäuse des Notebooks. Es enthalt keine zu wartenden Teile. Ziehen Sie vor dem Reinigen immer den Netzadapter und alle Verbindungskabel!

Die Lebensdauer des Notebooks konnen Sie durch folgende Maßnahmen verlangern:

Reinigen Sie das Notebook nur mit einem nebelfeuchten, fusselfreien Tuch.
Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Reinigen Sie das Display und das Touchpad mit speziellen Reinigungsmitteln (z. B. Glasreiniger).
Um Schäden am Gerät zu vermeiden, dürfen keinesfalls Flüssigkeiten ins Geräteinnere gelangen.
- Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

HINWEIS! Beschädigungsgefahr!

Die Steckkontakte keinesfalls mit Wasser in Berührung bringen, um Beschädigungen zu vermeiden.

Sollte dies Dennoch passieren, sind die Steckkontakte vor der nthsten Verwendung unbedingt trocken zu reiben.

23.7. Lagerung bei Nichtbenutzung

Wenn Sie das Notebook für einen längeren Zeitraum nicht benutzen, lagern Sie es an einen trockenen, kühlen Ort und achten Sie daraufuf, dass das Gerät vor Staub und extremen Temperaturschwankungen geschützt ist.

Führer Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt/nicht mehr geladen werden kann.
Entfernen Sie alle Medien aus den USB Steckplatzzen und dem Kartenleser.
Entfernen Sie alle Kabel und angeschlossenen Peripheriegeräte.

Wir empfehlen für die Lagerung bei Nichtbenutzung des Notebooks die Verwendung einer Tasche, um das Gerät vor Staub und Verschmutzung zu schützen.

23.7.1. Automatische Sicherung des Akkus

HINWEIS! Datenverlust!

Unbeabsichtigte oder zufällige Veränderungen der UEFI-Einstellungen können den stabilen und sicheren Betrieb des Systems beeinflussen.

Änderungen)dürfen nur von Fachpersonen oder sehr erfahrenen Anwendern durchgeführt werden.

Wenn Sie ihr Notebook für eine längerere Zeit (z. B. eine Urlaubsreise) nicht nutzen können, aktivieren Sie die automatische Sicherung des Akkus manuell im UEFI Ihr Gerätes. So schützen Sie den Akku vor einer Tiefenentladung.

Im UEFI finden sie die Option Shipping Mode unter dem Menüpunkt Exit.
Wahlen Sie die Option Shipping Mode mit den Pfeiltasten an und bestätigen Sie die Auswahl mit Enter.
Bestätigen Sie den nun folgenden Warnhinweis ebenfalls mit Enter.

Das Notebook fahrht herunter.

Ziehen den Netzstecker vom Netzadapter des Notebooks ab.
Halten Sie den Ein-/Ausschalter kurz gedrückt.

Das Notebook befindet sich nun im Transportmodus. Lesen Sie hierzu auch das Kapitel „Transportmodus".

24. Auf-/Umrüstung und Reparatur

Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifiziertem Fach personal. Sollten Sie nicht über die notwendige Qualifikation verfügen, beauftragen Sie einen ent sprechen den Service-Techniker. Wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme mit ihrem Notebook haben.

Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

24.1. Hinweise für den Servicetechniker

Das Öffnen des Notebook-Gehäuses sowie die Auf- und Umrüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.
Verwenden Sie nur Originalersatzteile.
Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und Anschlusskabel. Wir das Notebook vor dem Öffnen nicht vom Strom netz getrennt, besteht die Gefahr, dass Komponen ten beschädigt werden konnten.
Interne Komponenten des Notebooks können durch elektrostatische Entladung (ESD) beschädigt werden. Führn Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeitsplatz nicht vorhanden, tragen Sie eine Anti statik-Manschette oder berühren Sie ein en gut leitenden, metallischen Körper. Schäden, die durch unsachgemäß Handhabung ent stehen, werden von uns kosten pflichtig repariert.

25. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

GERÄT

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte durfen nicht im normalen Hausmüll entsorgt werden. Das Gerät ist mit einem integrierten Akku ausgestattet. Entsorgen Sie das Gerät am Ende seiner Lebenszeit keinesfalls über den normalen Hausmüll, sondern erkundigen Sie sich bei ihrer örtlichen Verwaltung über Wege einer umweltgerechten Entsorgung an Sammelstellen für Elektro- und Elektronikschrott.

26. Hinweise zu Displayfehlern

26.1. Europäische Norm EN ISO 9241-307 Klasse II

Aufgrund der sehr hohen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses, kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

In der Vergangenheit gab es immer wieder verschiedene Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller vollig unterschiedlich. MEDION folgt dazu für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der Standard EN ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypeken kategorisiert. Jeder einzelnne Pixel setzen sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelaufbau

Pixelfehler-Type:

Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.
Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert
- Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln).

EN ISO 9241-307, Fehlerklasse II

Auflösung Typ 1 Typ 2 Typ 3				Cluster Typ 1, Typ 2	Cluster Typ 3
1024 x 768 2 2 4 0 2
1280 x 800 3 3 6 0 3
1280 x 854 3 3 6 0 3
1280 x 1024 3 3 7 0 3
1366 x 768 3 3 7 0 3
1400 x 1050 3 3 8 0 3
1600 x 900 3 3 8 0 3
1920 x 1080 4 4 9 0 3
1920 x 1200 4 4 9 0 3

27. Technische Daten

Allgemein
Systemtyp S17402
Integrierte Peripheriegeräte 2 Stereo-Lautsprecher
Abmessungen (B x T x H in cm) ca.	39,9 4 x 26,6 x 2,0 - 2,6
Gewicht ca. 2,2 kg (inkl. Akku)
Installierter Arbeitssspeicher 4 GB
Speicherart DDR4 Arbeitssspeicher
SSD 512 GB
Prozessor Intel Pentium Gold 5405U, 2,3GHz, 2 Kerne
Backup-Batterie CR2032 (3V)
max. LärmPEGel max. 50 dB (A)
Displaygroße ca. 43,9 cm (17,3")
Native Displayauflösung	Full HD 1920 x 1080 Pixel

Netzadapter	FSP Group, FSP065-REB
Eingangsspannung / Strom / Frequenz	100 - 240 V~, 1,5A, 50-60 Hz
Ausgangsspannung / Strom	19 V——3,42 A
Leistungsaufnahme bei vollständig geladenem Akku mit angeschlossenem Netzteil- unter maximaler Last mit ange- schlossenem Netzteil	< 0,5W im Standby < 65W
Polung Hohlstecker	⊕-⊕-

NL

FR

DE

AkkuGetac,A31-M15
Spannung 11,4V
Kapazität 3740 mAh
Energie ca. 42 Wh
Betriebszeit	ca. 2 - 4 Stunden (abhängig von den Notebook-Einstellungen und dem Nutzungsverhalten im Betrieb)
Umgebungsbedingungen
Temperaturen	In Betrieb: +5 °C - +30 °CNicht in Betrieb < vier Wochen: 0 °C - +60 °CNicht in Betrieb > vier Wochen:0 °C - +25 °C (empfohlen wird 20 °C ± 5 °C)
Zulässige Luftfeuchtigkeit 20 - 80 % (nicht kondensierend)
Anschlüsse	1 x Kartenleser-für SD, SDHC und SDXC Speicherkarten (nicht im Lieferumfang enthalten)1 x USB 3.1 (Typ C) mit DisplayPort-Funktion2 x USB 3.1 (Typ A)1 x USB 2.01 x HDMI out1 x Netzadapteranschluss
Anschlüsse Audio	Audio-Kombi-Anschluss (Mic-in & Kopfhörer)(CTIA-Standard)

27.1. Informationen zum WLAN/Bluetooth®

Frequenzbereich: 2,4 GHz/5 GHz

WLAN Standard: 802.11 a/b/g/n/ac

Verschlüsselung: WEP/WPA/WPA2

Frequenzbereich/MHz Kanal max. Sendeleistung/dBm
WLAN 2,4 Ghz 1 - 13 19,8
Bluetooth® -- 13,3
WLAN 5 Ghz 36 - 48 22,7
WLAN 5 Ghz 52 - 64 22,8
WLAN 5 Ghz 100 - 140 22,8

Reichweite Bluetooth® (abhängig von den örtlichen Gegebenheiten)
allgemein im Freien
ca. 10 m ca. 40 m

28. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet Funktionieren, wenden Sie sich zunachst an unseren Kundenservice. Es stehen Ohnen verschiedene Wege zur Verfugung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können Dort ihre Erfahrungen austauschen und Ihr Wissen weitergeben.

Sie finden unsere Service Community unter http://community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selfstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Rufnummer (Belgien)
Mo. - Fr.: 09:00 - 19:00	1 022006198
	Rufnummer (Luxemburg)
	1 34 - 20 808 664
Serviceadresse
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

These und vielse weitered Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfugung.

Dort findsen Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

29. Impressum

Copyright © 2019

Stand: 22.02.2019

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt beim Inverkehrbringer:

MEDION AG

Am Zehnhof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

30. Index

A

Akku 15

Akkubetrieb 25

Aufladen 25

Entladen 25

Anschlieben

Verkabelung 13

Anschluss eines externen Monitors .... 27

Aufstellungsord. 10

Auf-/Umrüstung 42

Auslieferungszustand 33

B

Bestimmungsgemäßer Gebrauch 5

Betriebssicherheit 8

Akku 13

Aufstellungsord. 10

Display 15

Stromversorgung. 12

Touchpad 14

Umgebungsbedingungen. 11

Verkabelung 13

Bluetooth 30

D

Dateneingabe

Tastatur 28

Tastenkombinationen 28

Touchpad 29

Datensicherung 15

Display 27

Externer Monitor 27

Öffnen und Schlieben 27

E

Energiespartipps 26

Energieverwaltung 26

Ergonomie 16

Allgemein 17

Arme 17

Beine 17

Handgelenke 17

Kopf. 17

Rucken 17

ErsteHilfebeiHardwareproblemen....38

External Audiooverbindungen 29

F

FAQ 36

Flugzeugmodus 31

H

Hinweise fur den Servicetechniker .... 42

1

Inbetriebnahme 22

K

Kartenleser

Speicherkarte entfernen 31

Kensington-Sicherheitsschloss 33

Kundendienst 38

L

Lizenzvertrag 23

N

Netzwerkbetrieb. 30

Voraussetzungen 30

Notebook sichern 32

Einschaltkennwort 32

Kensington-Sicherheitschlos. 33

P

Pixelfehler. 43

R

Reparatur. 42

s

Soundsystem 29

Externe Audioverbindungen 29

Stromversorgung 12,24

Akkubetrieb 25

Netzbetrieb 24

Systemwiederherstellung 33

Auslieferungszustand

wiederherstellen 34

PowerRecovery 33

T

Tastatur 28

Tastenkombinationen 28

Technische Daten 45

Akku. 46

Anschlisse. 46

Display 45

Umgebungsbedingungen. 46

Touchpad. 29

Transport 39

Treiberunterstutzung. 39

U

UEFI-Einstellung. 32,36

USB-Anschluss 32

W

Wireless LAN 30

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

BE

Hotline: [phone]

Fax [phone]

LUX

Hotline: [phone]

Fax [phone]

Bitte benutzen Sie das Kontaktformular unter:
