BEDIENUNGSANLEITUNG ERN29850 ELECTROLUX

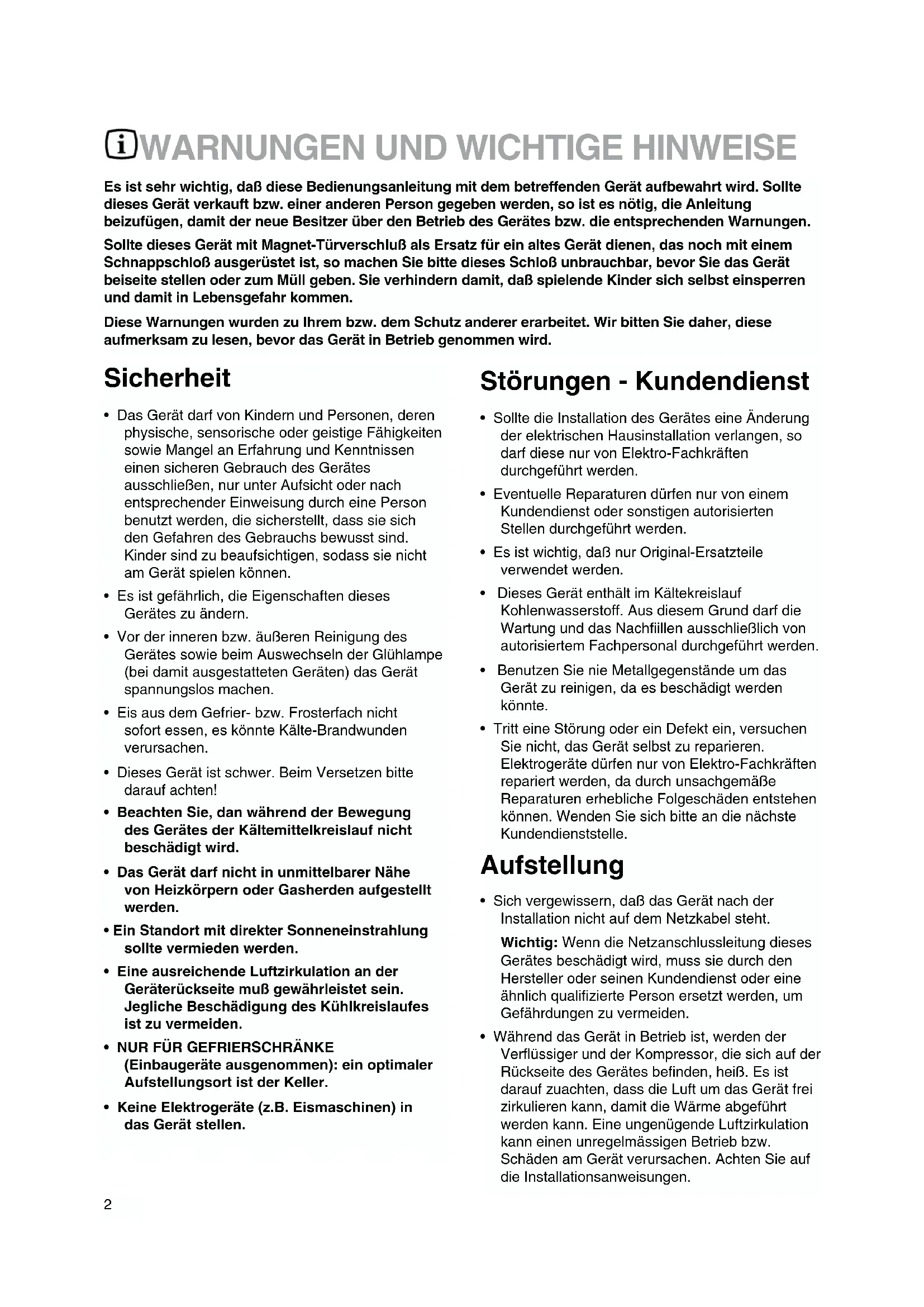

iWARNING UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewährt wird. Soltte these Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen.

Sollte these Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dieren, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sieitte these Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommt.

• Das Gerätarf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät speilen können.
• Es ist gefährlich, die Eigenschaften these Gerätes zuändern.
• Vor der inneren bzw. äußerten Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungsls machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es konnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzenitte darauf auf achten!
• Beachen Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
• Das Gerätarf nicht in unmittelbarer Höhe von Heizkörpern oder Gasherden aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

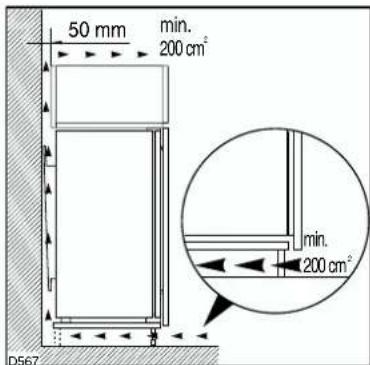

• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
  NUR FÜR GEFRIERSCHRANKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsord ist der Keller.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachräften durchgeführt werden.
  Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
• Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfiellen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte)dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäß Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sichitte an die)nachste Kundendienstelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel stehen.

Wichtig: Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Wahlrend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schaden am Gerät verursichen. Achten Sie auf die Installationsanweisungen.

• Teile, die heißt werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.

• Wahlend des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen

Gebrauch

Die Haushaltskuhl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrierten von Nahrungsmitteln bestimmt.
Die Beste Leistung erzielt man bei Raumtemperaturen von +18^ bis +43^ (Klasse T); +18^ bis +38^ (Klasse ST); +16^ bis +32^ (Klasse N); +10^ bis +32^ (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird these Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, konnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird davon empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Einaufgetautes Produkt darf nicht wieder eingefroren werden.
- Für das Aufbewahrens bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
- In allen Kuhl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kalteführrenden Teile mit einer Reif bzw. Eissicht. Diese Schlicht wird je nach Modell automatisch oder mit der Hand abgetaut.
Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät konnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.
Zum Losen der festgefroren Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
- Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

Umweltnormen

Dieses Gerät enthalt im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerätarf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kaltemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, mußverhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeineverwaltung an. Die in thisem Gerät verwendenten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf auf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Groβgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführrt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollenn in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollenen ebenfls in die davon vorgesehenen Sammelbehälter gegeben werden. Solange solche in ihrem Wohngebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmull geben.

Als Packhilfsmittel sind bei uns nur recyclungfähige

Kunststoffe zugelassen, z.B.:

In den Beispelen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien these Gerätes gekennzeichnet, um ihre Identifizierung zu erhögen.

INHALT

Warnungen und wichtige Hinweise 2
Hinweise zur Verpackungsentsorgung 4
Gebrauch - Reinigung der Innenteile Bedienungsblende - Display 5
Gebrauch - Betrieb - Temperaturanzeige - Aktivierung der Funktionen - Gerät abschalten.
Gebrauch des Kuhlschranks - Temperaturregelung - 6
Gebrauch - Hinweise zum richtigen Kühlen von Lebensmittel und Getränen - Funktion Shopping . . . .
Feuchteregulierung 7
Gebrauch - Gebrauch des Gefrierschrankes - Temperaturregelung - Einfrieren von frischen .
Lebensmitteln - Aufbewährung der Tiefkuhlkost 8
Gebrauch - Auftauen - Alarm Übertemperatur - Eiwürfelbereitung - Kälteakkus 9
Gebrauch - Hohenverstellbare Abstellregale - Hohenverstellung der Innentürablagen- Luftautistausch . . . 10
Tips - Tips fur das Kuhlen - Tips fur das Einfrieren - Tips fur Tiefkuhlkost 11

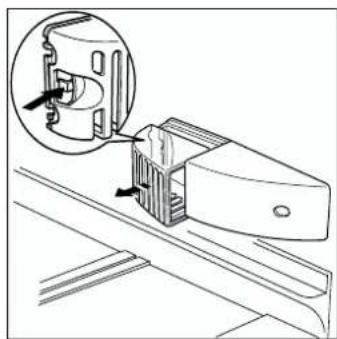

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchting - Abtauen. 12
Störungen - Technischen Daten - Installation - Aufstellung 14

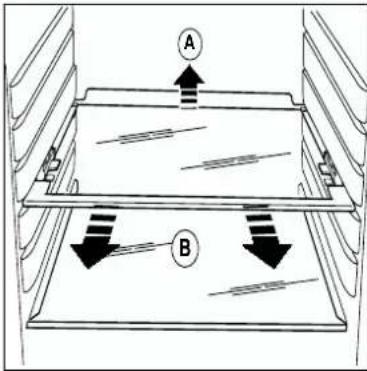

Störungen - Transportsicherungen - Elektrischer Anschluß 15

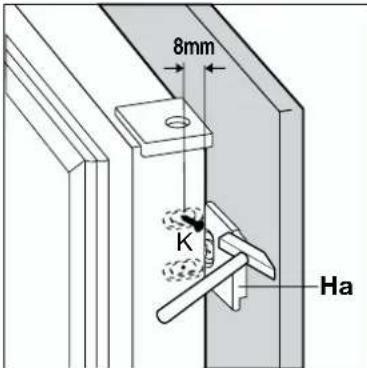

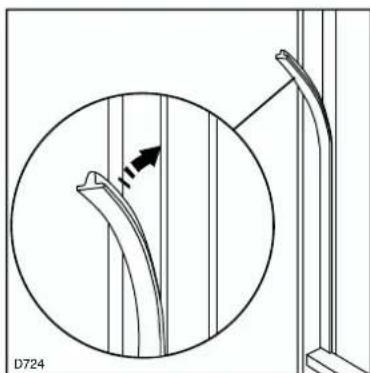

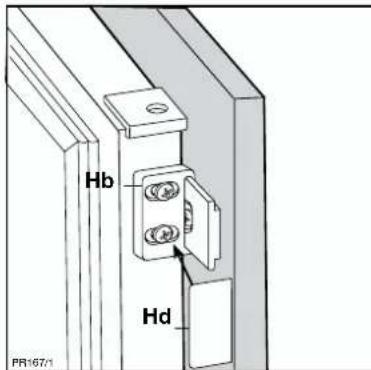

Installation - Turanschlagwechsel - Montageanleitungen für den integrierten Einbau. 16
Garantiebedingungen 20

GEBRAUCH

Reinigung der Innenteile

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfällig nachtrocknen.

!Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen konnten.

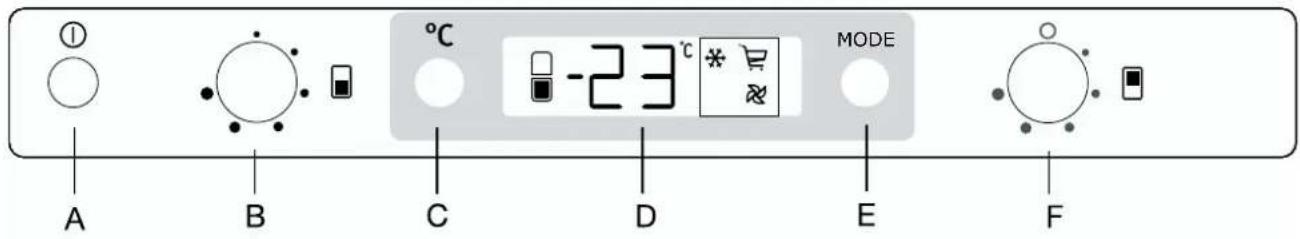

Bedienungsblende

A - Taste zum Ein-/Ausschalten des Gerätes
B - Temperaturregler Gefrierabteil
C - Taste Sichteanzeige der Temperaturen
D - Display Sichtanzeige Temperaturen und Funktionen

E - Taste Aktivierung der Funktionen / Alarmrücksetzung
F - Temperaturregler Kühlabteil

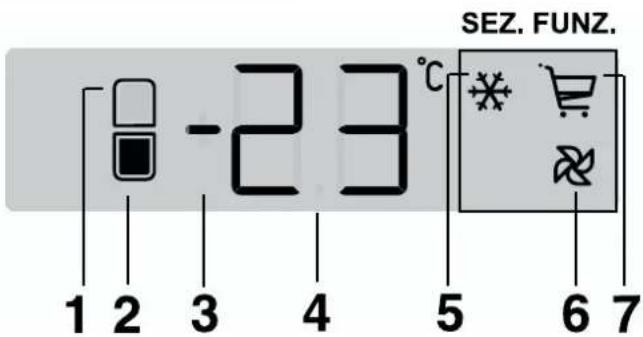

DISPLAY

1. Falls eingeschaltet, ist die angezeigte Temperatur, die Temp. des Kühlschrankraumes; durch Blinken wird angezeigt, dass der Alarm sich auf thesef Sach bezieht
2. Falls eingeschaltet, ist die angezeigte Temperatur, die Temp. des Gefrierschrankfaches; durch Blinken wird angezeigt, dass der Alarm sich auf diesen Fach bezieht
3. Positive oder negative Temperaturanzeige

4. Temperaturanzeige

5. Falls eingeschaltet, wird die aktive Schnellgefriierung angezeigt

6. Falls eingeschaltet, wird angezeigt, dass die Funktion Minidac aktiv ist
7. .Falls eingeschaltet, wird angezeigt, dass die Funktion Shopping aktiv ist

Betrieb

Falls nach dem Inserieren des Steckers in die Stromsteckdose das Display nicht beleucht ist, die Taste (A) zum Einsatzen des Gerätes drucken. Sofort nach Einsatzen des Gerätes sind folgende Zeichen auf der Bedientafel zu sehen:

• Das Symbol (3) ist positiv, um anzuzeigen, dass die Temperatur positiv ist.
• die Temperatur blinkt, der Hintergrund des Displays ist rot und ein Ton hörbar (Summton). Die Taste (E) zum Abstellen des Summtons drücken (siehe auch Paragraph "Alarm Übertemperatur"):

Durch Einstellen der Drehknöppe Kühlschrank (F) und Gefrierschrank (B) in eine mittlere Position, kann das Gerät folgende Temperaturen angegeben:

ca. +5^ im Kuhlschrank
ca. -18°C im Gefrierschank

Temperaturanzeige

Bei normalen Bedingungen zeigt das Display die Temperatur des Gefrierschranks (Symbol 2).

bei jedem Drucken der Taste C zeigt das Display in Sequenz:

1. das Symbol 1 leuchtet auf und die Anzeige 4 zeigt die Temperatur des Kühlschrankfaches;
2. das Symbol 2 leuchtet auf und die Anzeige 4 zeigt die Temperatur des Gefrierschrankfaches;

In jedem Fall kehrt das Display nach 10 Sekunden zu den normalen Bedingungen zurück.

Gebrauch des Kühlschranks

Temperaturregelung

Die Temperatur deses Faches wird durch Drehen des Wahlknopfes (F) eingestellt und kann zwischen +2^ und +8^ wechseln.

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf das Minimum oder verringgert (kälter) durch das Drehen auf das Maximum.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türoeffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Es wird empfohlen den Wahlknopf in mittlerer Stellung zu halten, um eine Innentemperatur von ca. +5^ zu erhalten.

Aktivierung der Funktionen

Bei jedem Drucken der Taste E aktivieren sich im Uhrzeigersinn folgende Funktionen:

Symbol 5: die Funktion Schnellgefriierung

Symbol 7: die Funktion Shopping

Symbol 6: die Funktion Minidac
Kein Symbol: normaler Betrieb

Mehrere Funktionen können nicht gleichzeitig aktiviert werden, um die Funktionen zulöschen, wird die Taste mehrmals gedrückt bis kein Bildsymbol mehr zu sehen ist.

Gerät abschalten

Wird die Taste "A" für mehr als 1 sec. gedrückt, schaltet sich das Gerät ab. Dabei wirdstatt der Temperatur ein "Count -down" -3 - 2 - 1 angezeigt.

Dann ist auch das Display ausgeschaltet.

Wichtig

Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, bzw. kann sich eine Reif- oder Eisschicht an der hinteren Innwand bilden. In thisem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.

Funktion Shopping

Soll eine grössere Menge warmer Lebensmittel, zum Beispiel nach dem Einkaufen, untergebracht werden, empfeht es sich, die Funktion Shopping zu aktivieren, um siechneller zu kühlen und einen Temperaturanstieg der bereits im Kühlschrank befindlichen Speisen zu vermeiden.

Die Funktion Shopping wird durch Drucken der Taste E (falls nicht mehrmals) aktiviert, bis das

entspruchende Bildsymbol entscheid.

Nach ca. 6 Stunden schaltet sich die Funktion Shopping automatisch ab.

Während der Funktion Shopping aktiviert sich auch automatisch der Ventilator im Kühlschrankraum.

Anmerkung: der interne Ventilator im Kühlschrankraum wird auch dann automatisch aktiviert, wenn die Raumtemperatur hoch ist (38^ ubersteigt), ohne das bzw die Funktion Shopping anlauft.

Die Funktion kann in jedem Moment durch Drucken der Taste E (siehe Paragraph „Aktivierung der Funktionen") wieder abgestellt werden.

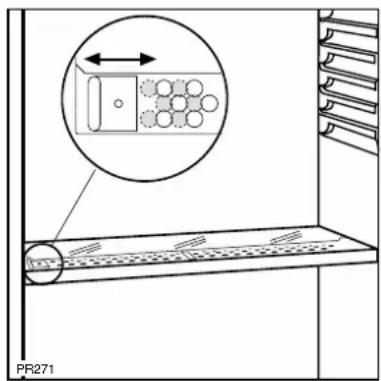

Feuchteregulierung

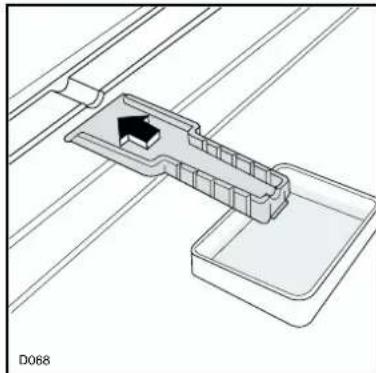

Vor der Abstellfläche über den Obst- und Gemüseschalen befindet sich bei einigen Modellen ein verstellbares Luftungsgitter.

Die Öffnung der Luftungsschlitze kann mit einem Schieber stufenlos reguliert werden.

Schieber rechts: Lüftungsschlitze geöffnet.

Schieber links: Lüftungsschlitze geschlossen.

Bei geöffneten Luftungsschlitzen stellt sich infolgestärker Luftzirkulation ein niedrigerer

Feuchtegehalt der Luft in den Obst- und Gemüseschalen ein.Bei geschlossenen

Lüftungsschlitzen bleibt der natürliche Feuchteghalt der Lebensmittel in den Obst- und Gemüseschalen länger erhalten.

Hinweise zum richtig Kühlen von Lebensmitteln und Geträngen

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sieitte folgenden:

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kuhlschrank einstellen.
• Geruchverbreitende Lebensmittel mösen abgedeckt oder eingewickelt werden.
  Die Lebensmittel mussen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

Gebrauch des Gefrierschrankes

Dieses Gefrierabteil ist mit dem

XXX

«Viersterne-» Symbol versehen, was bedeutet, daß darüber sowohl frische Lebensmittel eingefroren werden können als auch Tiefkuhlkost langfristig gelagert werden kann.

Temperaturregelung

Die Temperatur theses Faches wird durch Drehen des Wahlknopfes (B) eingestellt und kann zwischen -15^ und -24^ wechseln.

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf das Minimum oder verringgert (kälter) durch das Drehen auf das Maximum.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türoeffnens,
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Es empfehlts sich den Wahlknopf in mittlerer Stellung zu halten, um eine Innentemperatur von ca. -18^ zu erhalten, die eine korrekte Einfrierung und Erhaltung der tiefgekühnten Speisen garantiert.

Einfrierten von frischen Lebensmitteln

Das Gefrierfach ist zum Einfrierten frischer Lebensmittel und zur langzeitigen Konservierung eingefrorener und tiefgekühfter Lebensmittel geeignet.

Die Höchstmenge der einzufrierenden Lebensmittel innerhalb 24 Stunden ist auf dem Typenschild angegeben.

Zum Einfrieren der auf dem „Typenschild" angegebenen Lebensmittelmenge muss diese in direkten Kontakt mit der kuhlenden Oberflächekommen (Schubkasten oder Korb entfernen).
Beim Einfrieren in den Schubkästen oder Körben verringert sich die Höchstmenge leicht.
Die einzufrierenden Lebensmittel in das oberste
Fach des Gefrierschrankes legen, da hier der kalteste Punkt ist.
Um frische Lebensmittel einzufrieren, aktiviert man die Funktion Schnellgefrierung. Die Taste E (falls notig mehrmals) drucken bis das entsprechende Bildsymbol

* erscheint.

Nach einem Zeitraum der Vorkühlung von 24 Stunden werden die Lebensmittel im Gefrierschrank untergebracht.

Der Gefriervorgang dauert 24 Stunden. Wahrend\ deses Zeitaums keine weiteren Lebensmittel zum\ Einfrieren einlagen.

These Funktion schaltet sich nach 54 Stunden selbstätig ab.

Die einzufrierenden Speisen in das oberste Fach des Gefrierschrankes legen, da hier der kalteste Punkt ist.

Die Funktion kann in jedem Moment durch Drucken der Taste E (siehe Paragraph „Aktivierung der Funktionen") wieder abgestellt werden.

Aufbewährung der Tiefkuhlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes, vor Unterbringung der Lebensmittel mindestens 12 Stunden warten.

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissem, sollen große Mengen an Lebensmitteln eingelagert werden, können alle Laden oder Körbe Herausgenommen (mit Ausnahme von der letzten niedrigen Lade) und die Lebensmittel direkt auf den gekühnten Abstellflächen untergebracht werden. Darauf achten, das max. Fassungsvermögen nicht zu überschreiben, das seitlich des Abteils angegeben ist (wo vorgesehen).

Wichtig

Unbeabsichtigt aufgetaute Lebensmittel, beispelsweise wegen Stromausfall, müssen, wenn der Betrieb für länger als die in der Tabelle technische Daten unter der Position „Lagerzeit bei Störung" angegebene Dauer unterbrochen ist, kurzfristig verbraucht oder�始t gekocht und erneut eingefroren werden (nach Abkühlung).

Alarm Übertemperatur

Ein Temperaturanstieg im Gefrierfach (z.B. Stromausfall) wird angezeigt durch:

• die Temperatur blinkt;
• Gefrierfach blinkt (Symbol 2);
• Display rot beleuchtet;
• Summton.

Bei Rücksetzung in normale Bedingungen:

• das akustische Signal verstummt;
• der Temperaturwert blinkt weiter;
  -dasDisplaybleibtrotbeleuchtet.

Beim Drucken der Taste Deaktivierung des Alarms E erscheint auf der Anzeige 4 fur 5 Sekunden die im Fach erreichte Hochsttemperatur, das Blinken und die rote Beleuchtung des Displays erloschen.

Während der Alarmphase kann der Summton durch Drücken der Taste E abgestellt werden, das Display bleibt bis zur Wiederherstellung der normalen Betriebsbedingungen rot.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswurfelschalen keine Metallgegenstände benutzen!

Auftauen

Die eingefrorenen oder tiefgekühlen Lebensmittel sollenn vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfugung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selfstverständlich verlangert sich bzw die Kochzeit.

Kälteakkus

Im Gefrierschrank sind ein oder mehrere Kälteakkus (eutektische Masse) vorgesehen, die eine Veränderung der Aufbewährungszeit des Gefriergutes bei eventuellem Stromausfall oder Störung möglich.

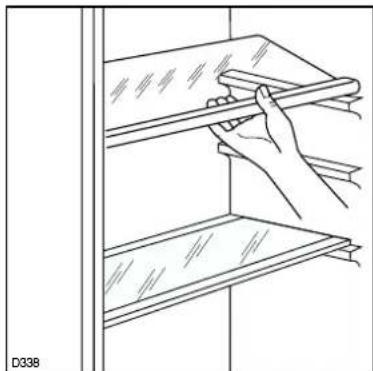

Hohenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale Herausnahmen und auf das gewünschte Niveau einsetzen.

Zum besseren Raumnutzung konnen die vorderen Halbteile auf die rückwärtingen hinaufgelegt werden.

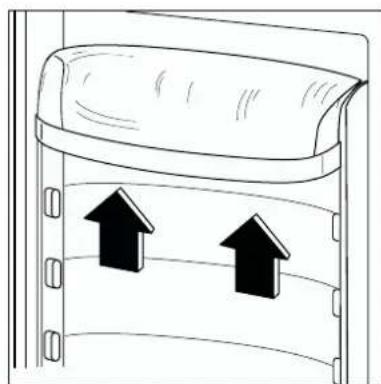

Hohenverstellung der Innentürablagen

Zur Einlagerung von Lebensmittel-Packungen verschiedener Groß, sind die Abstellregale der Innentür hohenverstellbar.

Hierzu wie folgt vorgehen:

das Abstellregal stufenweise in Pfeilrichtung drucken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

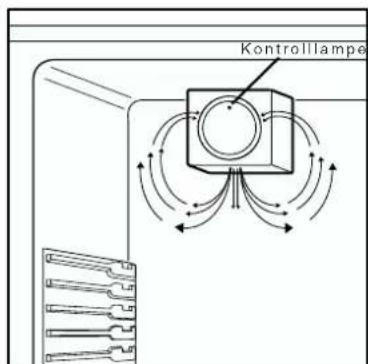

Luftaustausch

Der Kuhlschrankraum ist mit einem speziellen Geblase D.A.C. (Dynamic Air Cooling) ausgerustet, das durch die Taste E (falls notig, mehrmals drucken) aktiviert wird, es erscheint das Bildsymbol

und die grüne, eingeschaltete Betriebsanzeige (Abb. 1) bedeutet, dass das Geblase eingeschaltet ist.

Der Einsatz des Gebläses (D.A.C.) empfeihlt sich, wenn die Raumtemperatur 28^ C übersteigt.

These Vorrichtung erlaubt eine schelle Kuhlung der Lebensmittel und eine bessere, gleichmäßige Temperatur im Fachinnern.

Das spezielle Geblase D.A.C. (Dynamic Air Cooling) kann bei einer Temperatur von über 38^ oder bei eingeschalteter Shopping-Funktion automatisch aktiviert werden.

Die Funktion kann in jedem Moment durch Drucken der Taste E (siehe Paragraph „Aktivierung der Funktionen") abgestellt werden.

Fig. 1

TIPS

Tips für das Kühlen

Nachstehend einige praktische Ratschlage:

Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch langstens 1-2 Tage aufbewahrt werden.

Gekochtene Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie konnen auf jedem beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbewahren oder in Alu-bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut-verschlossen auf die Konsol der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen sie nicht in den Kühlschrank gegeben werden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschlage:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.
• Der Gefriervorgang tauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrierten.
  Die Nahrungsmittel vor dem Einfrieren in keine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglich das spätere Auftauen von kleineren Portionen.

Gefrierkalendar

Die Lebensmittel in Alu- oder Polyathylenfolien luftdicht verpacken.
- Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommt, um eine Wärmeübertragung an diese zu verhindern.
- Es ist zu beachten, daß mageres Fleisch better und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.
- Speiseeis, direkt aus dem Gefrierfach genommen, kann Käte-Brandwunden verursachen.
- Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.
- Es sollen den keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Tips für Tiefkuhlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissem,

• daß die Tiefkuhlkost beim Verkaufger gut aufbewahrt wurde
• daß der Transport vom Verkaufzum Verbraucher in kurzer Zeit erfolgt.
• Tır so weniger wie möglich öffnen und nicht offen halten.
• Einmal aufgetaute Lebensmittel verderben Schnell und konnen kein ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung sollte nicht übersritten werden.

1-2 3-4 3-6 3-6 3-6 10-12 10-12 10-12 10-12

WARTUNG

Vor jeder Reinigungsrarbeit immer den

Netzstecker aus der Steckdoseziehen.

Achtung

Dieses Gerat enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können. Den Innenraum mit lauwarmem Wasser und Natron reinigen.

Gut nachwaschen und sorgfältig trocknen.

Den Kondensator und den Motorkompressor mit einer Bürste oder einem Staubsauger reinigen. Dies begnustigt denGNU Betrieb mit folglicher Stromersparnis

Innenlampe

Um die Lampe su wechseln, drucken die hinterere Kupplung und gleichzeitig nehmen die Abdeckung in der Pfeil-Richtung hersus.

Ersetzen durch eine neue Birne gleicher Leistung (die maximale Leistung ist am Leuchtkörper angegeben).

Abtauen

Die sich auf dem Verdampfer des Kühlschrakes bildende Reifschicht taut jedesmal in den Stillstand-zeiten des Motorkompressors von selbst ab. Das Tauwasser lauft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet Dort.

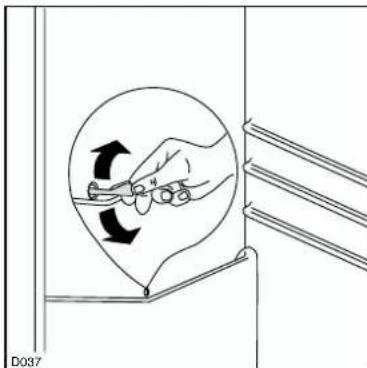

Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kuhlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel tropf. Verwenden Sie den damit vorgesehenen Reiniger, der sich schon im Ablaufloch befindet.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, mösen Sie folgendermaßen vorgehen:

den Stecker aus der Steckdoseziehen;

alle Lebensmittel herausnehmer;

Gerat abtauen, Innenraum und Zubehörteile reinigen;

die Türen offen setzen, um im Innern eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem mitgelieferten Plastikschaber abgekratzt werden. Wahrend these Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel Herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, gehen man wie folgt vor:

1. Den Thermostatkopf auf «■» einstellen oder den Stecker aus der Steckdose Herausziehen.
2. Die eventuell im Frosterfach liegenden Lebensmittel herausnahmen, sie in Zeitungspapier einwickeln und sehr kuhl aufbewahren.
3. Die Tur offen setzen und den Plastikschaber, der als Rinne dient, am vorgesehenen Platz einsetzen, sodaß das Abtauwasser in ein geeignetes, darunter gestelltes Gefäß fließen kann.
4. Nach beendeten Abtauprozeß das Fach gut trocknen. Plastikschaber für späteren Gebrauch aufbewahren.
5. Den Thermostatknopf wieder in die gewünschte Stellung drehen bzw. den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in Betrieb genommen wurde, können tiefgefrore Nebensmittel darin zurückgelegt

Achtung:

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder andes Mittel für einen schnellen Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkuhlkost während des Abtaens konnte die Aufbewahrungsduer verkurzen.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollene, überprüfen Sie zuerst folgenden:

• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger Stellung?
• Wasserpfütze auf dem Boden des Kühlfaches:
  Abtauwasserloch verstopt? (siehe Abschnitt "Abtauen")

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermögen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (- linke Seite - unten) entnehmen konnen.

TECHNISCHE DATEN

Nutzinhalt des Kühlschranks in Liter	210
Nutzinhalt des Gefrierschranks in Liter	70
Energieverbrauch in kWh/24h	0,57
Energieverbrauch in kWh/Jahr	208
Gefrierleistung kg/24h	13
Lagerzeit bei Störung -18°/-9°C in h	24

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unter an der Seitewand.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Höhe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Die Beste Leistung erzielt man erfahrungsgemäß bei Raumtemperaturen

Für den Einbauitte den entsprchenden Abschnitt durchlesen.

ACHTUNG!

Es muß möglich sein, das Gerät vom Netz zu trennen; nach der Installation muß die SteckdoseDMAher zugänglich bleiben.

Transportsicherungen

Ihr Gerat ist mit Transportsicherung versehen, die die Ablage während des Transportes sichern.

Entfernen Sie diese wie folgt:

die Transportsicherungen zunachst entlang der Glasplattenkante so welt wie möglich nach vorneziehen, Glasplatte hinten hochheiten, in Pfeilrichtungziehen bis sich das Glas lost und die Sicherungen entfern.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Houses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformer angemessener Leistung vorgeschaltet werden.

Das Gerat muß unbedingt vorschriftsmäßig geerdet werden. Zu dieser Zweck ist der Stecker des Speisekabels mit dem darauf vorgesehenen Kontakt versehen. Soltte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma leht eine Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

CE. 87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der OVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

-73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

-89/336 EWG vom 03/05/89(Elektromagnetische Verträgelichkeit) und folgende Änderungen.

Türanschlagwechsel

Das Gerät wird mit Turanschlag von rechts oder links gefeliefert. Falls einen gegenüberliegenden Turanschlag erfordert wird; gehen Sie wie folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und Kunststoffteil entfern.
2. Entfernen Sie die obere Tur und den Schwenkzapfen des oberen Scharners.

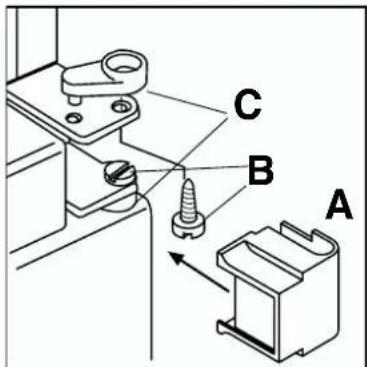

3. Nehmen Sie die Scharnierabdeckung (A) ab. Losen Sie die Schrauben (B) und Abstandsstücke (C). Bringen Sie die Scharnierabdeckung (A) wieder an.

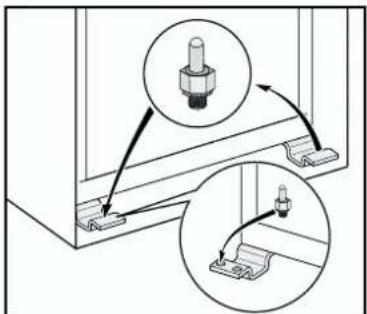

4. Schrauben Sie das untere Scharnier ab und bringen Sie es an der gegenüberliegenden Seite an.
5. Setzen Sie dieunteTurwieder ein.
6. Bringen Sie die Schrauben (B) und die Abstandsstücke (C) an der gegenüberliegenden Seite am mittleren Scharnier an.
7. Setzen Sie die obere Tur und den Schwenkzapfen des Schariners wieder ein

Montageanleitung für den integrierten Einbau

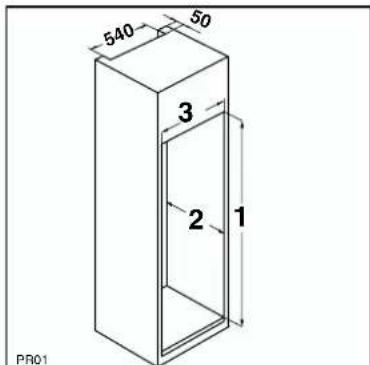

Nischenmaße

Hohe (1) 1780 mm

Tiefe (2) 550 mm

Breite (3) 560 mm

Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Luftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

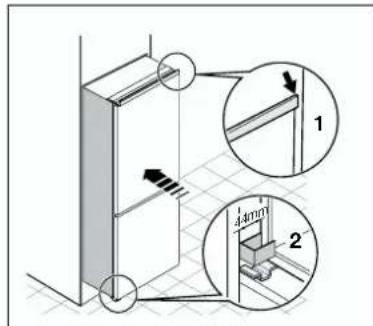

Vergewissern Sie sich, dass unter zwischen dem Kuchenmöbel und dem Rand des Geräts ein Abstand von 44 mm besteht.

Dieunte Scharnierabdeckung (im Zubehorbeutel) dient zur genauen Ausrichtung zwischen Kuchenmabel und Gerat.

Darüber hinausarf das Gerat das Netzkabel nicht quetschen.

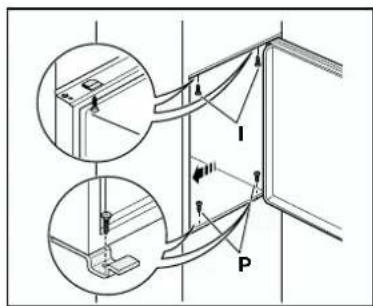

Gerät mit den 4 beiliegenden Schrauben befestigen. (I = kurz) (P = lang)

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken.

Brechen Sie aus der Plastikabdeckung (E), die das Scharnier mit Stift bedeckt, die in der Abbildung gekennzeichneten Teile hereaus.

Dies wird durch die vorgestanzten Ausbruchlinien erreichtert. "Entfermen Sie das mit DX gekennzeichnete Teil, wenn der Stift am rechten Scharnier angebracht werden soll, andernfalls das mit SX gekennzeichnete Teil."

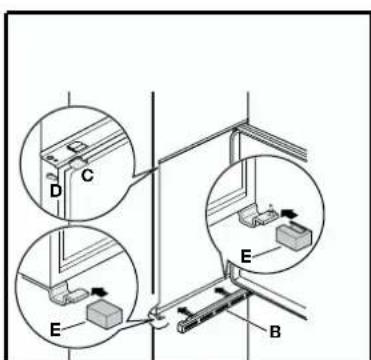

In die Befestigungs- und Scharnierlocher beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckungen (E) aufstecken.

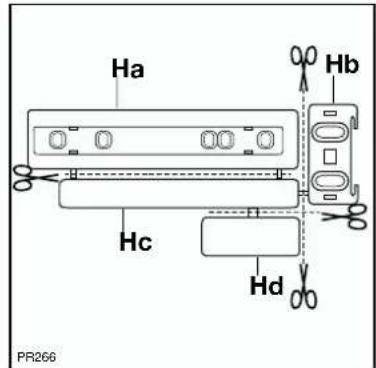

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

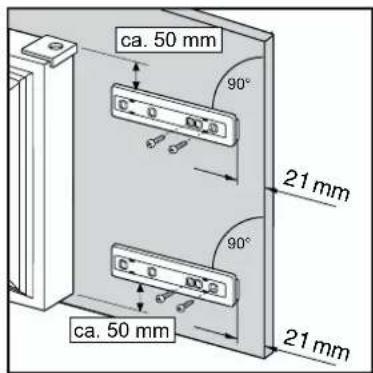

Die Schiene (Ha) auf der Innenseite der Mobeltür oben und unter auflegen (siehe Abb.) und die Position der äußeren Bohrlocher anzeichnen. Nachdem die Löscher gebohr wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

Gerätetur und Möbeltür auf ca. 90^ offen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetur und Möbeltür zusammenhalten und die Bohrlocher anziehnen (siehe Abb.).

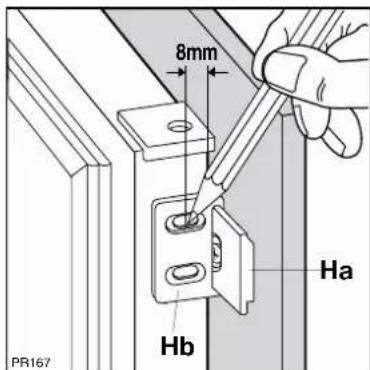

Die Winkeleisen entfern und 8 mm vom äusseren Rand der Tur mit dem Nagel (K) kennzeichnen.

Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

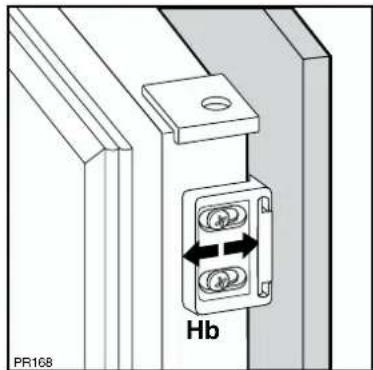

Für eine allfällig notwendige Ausrichtung der Mobeltür, den Spielraum der Langlocher nutzen.

Nach Beendigung der Arbeiten den einwandfrei Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

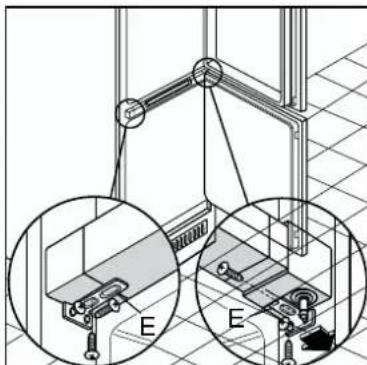

Das Gerat ist mit 2 Winkeln (E) ausgestattet. Diese sind zur Seitenlichen Befestigung des Gerätes am Möbel zu verwenden.

Vergewissern Sie sich nach Ausführung des Anschlagwechsels der Turen, daß alle Schrauben fest angezogen sind und überprüfen Sie auch, ob die Magnetdichtung am Möbel perfect anliegt. Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfect am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit.Wollen Sie aber diesen Prozess beschleunige, so genogt es die Dichtung mit einem Fön zu erwärmen.

GARANTIEBEDINGUNGEN

Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommt. Unser Kundendienst übernimmt auf AnfrageGREne die Reparatur, undzar sowohl wahrrend des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts fuhrt.

Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden Rechte können durch die vorliegenden Garantiebedingungen nicht geändert werden.

These Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen des Verkaufers gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät erfolgt im Rahmen und unter Beachtung folgender Bedingungen:

1. Bei Bechtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen beheben wir kostenlos jeder Defekt, der während eines Zeitaums von 24 Monaten ab dem Datum der Übergabe des Geräts an den ersten Endkunden auffritt.
   These Garantiebedingungen gelten nicht im Falle einer Nutzung des Geräts zu gewerblichen oder vergleichbaren Zwecken.
2. Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem Auftreten des Defekts ab. Die defekten Bestandteile werden ausgetauscht oder repariert. Kostenlos ausgetauschte Bestandteile gehen in unser Eigentum über.
3. Um schwereren Schäden vorzubeugen, müssen wir über den Defekt unverzüglich in Kenntnis gesetzt werden.
4. Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die Kaufbelege mit dem Kauf- und/oder Übergabcdatum vorlegt.
5. Die Garantie greift nicht, wenn Schaden an empfindlichen Bestandteilen, wie z.B. Glas (Glaskeramik), Kunststoffen oder Gummi, auf unsachgemäßigen Gebrauch zurückzuführen sind.
6. Eine Inanspruchnahme der Garantie ist nicht möglich bei einzelnen Veränderungen ohne Auswirkungen auf Gesamtwert und -stätigkeit des Geräts.

7. Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden Ursachen zusückzuführen ist:

8. eine chemische oder elektrochemische Reaktion infolge von Wassereinwirkung,
   allgemein anomale Umweltbedingungen,

9. unsachgemäß Betriebsbedingungen,

10. Kontakt mit aggressiven Substanzen.

11. Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs auftretende Transportschäden. Auch Schäden infolge unsachgemäß Aufstellung oder Installation, mangelnder Wartung, oder Nicht-Beachtung der Aufstellungs- und Installationshinweise sind durch die Garantie nicht gedeckt.

12. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nichtqualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen.

13. Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.

14. Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder aufgehängt sind, dass für den Aus- und Wiedereinbau in die betreffende Einbaunische mehr als eine halbe Stunde erforderlich ist, werden die anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge derartiger Aus- und Wiedereinbauarbeiten gehen zu Lasten des Kunden.

15. Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen.

In thisem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen Nutzungsszeitraum berechnet wird.

1. Eine Reparatur im Rahmen der Garantie ziett weder eine Verlängerung des normalen Garantiezeitraums noch den Beginn eines neuen Garantiezyklus nach sich.
2. Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wiederauftreten desselben Defekts.

15.Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschreiben ist, wird durch die vorliegenden Garantiebedingungen jeder durch den Kunden u.U. geforderte Entscheidigung für über das Geräthinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entscheidigung in Höhe des Kaufpreises des Geräts.

These Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde zunachst vergewissem, dass sãmtliche technischen Vorgaben (z.B. Netzspannung und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt sind und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort eignet. Bei im Ausland gekauften Geräten muss der Kunde sich zunachst vergewissem, dass sie die Vorschriften und Anforderungen für Belgien erfüllen. Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht abgedeckt und sind nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit kein zu ihrer Verfügung.

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - B-1502 LEMBEEK

Tel. [phone]

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Bewaar nicht-luchtdicht verpakte bananen, aardappelen, uien of knoflook nicht in de koelkast.

Tips het invriezen

Enkele belangrjekte tips:
